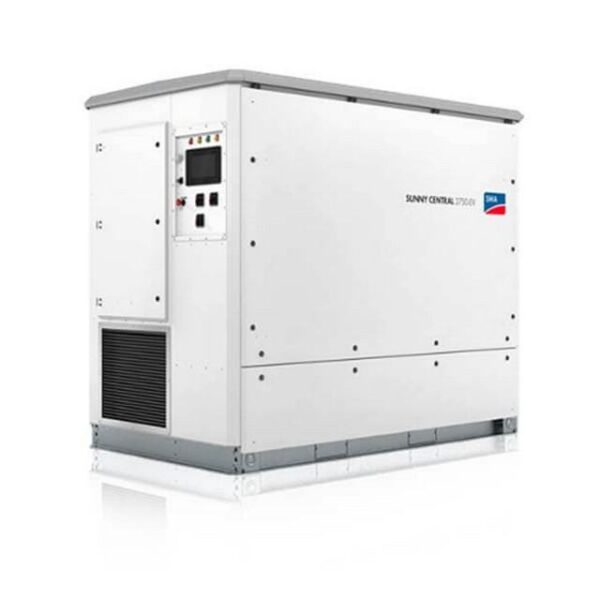

Inverter hoà lưới SMA Sunny Central 2200 / 2475 / 2500-EV / 2750-EV / 3000-EV
Liên hệ
- Giá có thể biến động hoặc sai lệch tùy thời điểm
- Miễn phí tư vấn thiết kế, thi công, bản vẽ
- Khảo sát tận nơi
- Bảo hành theo tiêu chuẩn nhà sản xuất, chăm sóc trọn đời
Báo Cáo Thuyết Minh Hệ Thống
Một Số Video Hoàn Thành Hệ Thống
Mô tả sản phẩm Inverter hoà lưới SMA Sunny Central 2200 / 2475 / 2500-EV / 2750-EV / 3000-EV
Inverter hoà lưới Sunny Central 2200 / 2475 / 2500-EV / 2750-EV / 3000-EV cho phép thiết kế nhà máy điện PV hiệu quả hơn. Tính linh hoạt của biến tần này cho phép thực hiện với nhiều loại mô-đun. Khu vực lắp đặt và biến áp cung cấp điện tích hợp cung cấp một môi trường lý tưởng để tích hợp các thiết bị cần thiết của khách hàng. Phù hợp với mọi khí hậu ngoài trời trên toàn cầu, Sunny Central mới này được trang bị OptiCool, một công nghệ làm mát không khí đã được chứng minh, đảm bảo vận hành trơn tru trong các điều kiện môi trường khắc nghiệt.
Thông số kỹ thuật Inverter hoà lưới SMA Sunny Central 2200 / 2475 / 2500-EV / 2750-EV / 3000-EV
| Thông số kỹ thuật | Sunny Central 2200 | Sunny Central 2475 * |
Đầu vào (DC)
| Dải điện áp MPP VDC (ở 25 ° C / ở 35 ° C / ở 50 ° C) | 570 đến 950 V / 800 V / 800 V | 638 V đến 950 V / 800 V / 800 V |
| Tối thiểu. điện áp đầu vào VDC, tối thiểu / điện áp bắt đầu VDC, Bắt đầu | 545 V / 645 V | 614 V / 714 V |
| Tối đa điện áp đầu vào VDC, tối đa | 1100 V | 1100 V |
| Tối đa IDC hiện tại đầu vào, tối đa (ở 35 ° C / ở 50 ° C) | 3960 A / 3600 A | 3960 A / 3600 A |
| Tối đa dòng ngắn mạch IDC, sc | 6400 A | 6400 A |
| Số lượng đầu vào DC | Hợp nhất 24 cực đôi (hợp nhất 32 cực đơn) | |
| Tối đa số lượng cáp DC trên mỗi đầu vào DC (cho mỗi cực) | 2 x 800 kcmil, 2 x 400 mm² | |
| Giám sát vùng tích hợp | ○ | |
| Kích thước cầu chì DC có sẵn (mỗi đầu vào) | 200 A, 250 A, 315 A, 350 A, 400 A, 450 A, 500 A | |
Đầu ra (AC)
| Nguồn AC danh định ở cos φ = 1 (ở 35 ° C / ở 50 ° C) | 2200 kVA / 2000 kVA | 2475 kVA / 2250 kVA |
| Nguồn điện xoay chiều danh định ở cos φ = 0,8 (ở 35 ° C / ở 50 ° C) | 1760 kW / 1600 kW | 1980 kW / 1800 kW |
| Dòng điện xoay chiều danh định IAC, nom = Max. IAC hiện tại đầu ra, tối đa | 3300 A | 3300 A |
| Tối đa tổng méo hài | <3% ở công suất danh nghĩa | <3% ở công suất danh nghĩa |
| Điện áp AC danh định / dải điện áp AC danh định1) 8) | 385 V / 308 V đến 462 V | 434 V / 347 V đến 521 V |
| Tần số / dải nguồn AC | 50 Hz / 47 Hz là 53 Hz
60 Hz / 57 Hz là 63 Hz |
|
| Tối thiểu. tỷ lệ ngắn mạch tại các đầu nối AC9) | > 2 | |
| Hệ số công suất ở công suất danh định / hệ số công suất dịch chuyển có thể điều chỉnh 8) 10) | ● 1 / 0,8 khai thác quá mức đến 0,8 khai thác quá mức
○ 1 / 0.0 được khai thác quá mức đến 0.0 chưa được kích thích |
|
Hiệu quả
| Tối đa hiệu quả2) / hiệu quả Châu Âu2) / hiệu quả CEC3) | 98,6% / 98,4% / 98,0% | 98,6% / 98,4% / 98,0% |
Thiết bị bảo vệ
| Điểm ngắt kết nối phía đầu vào | Công tắc ngắt tải DC |
| Điểm ngắt kết nối phía đầu ra | Bộ ngắt mạch AC |
| Bảo vệ quá áp DC | Bộ chống sét lan truyền, loại I |
| Bảo vệ quá áp AC (tùy chọn) | Bộ chống sét lan truyền, loại I |
| Chống sét (theo IEC 62305-1) | Cấp độ bảo vệ chống sét III |
| Giám sát sự cố chạm đất / giám sát sự cố chạm đất từ xa | ○ / ○ |
| Giám sát cách nhiệt | ○ |
| Mức độ bảo vệ: thiết bị điện tử / ống dẫn khí / khu vực kết nối (theo IEC 60529) | IP65 / IP34 / IP34 |
Dữ liệu chung
| Kích thước (W / H / D) | 2780/22318/1588 mm (109,4 / 91,3 / 62,5 inch) |
| Cân nặng | <3400 kg / <7496 lb |
| Tự tiêu thụ (tối đa 4) / tải một phần 5) / trung bình 6)) | <8100 W / <1800 W / <2000 W |
| Tự tiêu thụ (chế độ chờ) | <300 W |
| Nguồn điện phụ trợ bên trong | Máy biến áp tích hợp 8,4 kVA |
| Phạm vi nhiệt độ hoạt động 8) | −25 ° C đến 60 ° C / −13 ° F đến 140 ° F |
| Phát ra tiếng ồn7) | 67,0 dB (A) |
| Phạm vi nhiệt độ (chế độ chờ) | −40 ° C đến 60 ° C / −40 ° F đến 140 ° F |
| Phạm vi nhiệt độ (lưu trữ) | −40 ° C đến 70 ° C / −40 ° F đến 158 ° F |
| Tối đa giá trị cho phép đối với độ ẩm tương đối (ngưng tụ / không ngưng tụ) | 95% đến 100% (2 tháng / năm) / 0% đến 95% |
| Độ cao hoạt động tối đa trên MSL8) 1000 m / 2000 m / 3000 m / 4000 m | ● / ○ / ○ / ○ (giảm nhiệt độ phụ thuộc vào nhiệt độ sớm hơn) |
| Tiêu thụ không khí trong lành | 6500 m³ / giờ |
Đặc trưng
| Kết nối DC | Vấu đầu cuối trên mỗi đầu vào (không có cầu chì) | |
| Kết nối AC | Với hệ thống thanh cái (ba thanh cái, một thanh dẫn trên mỗi dây dẫn) | |
| Liên lạc | Ethernet, Modbus Master, Modbus Slave | |
| Giao tiếp với màn hình chuỗi SMA (phương tiện truyền dẫn) | Modbus TCP / Ethernet (FO MM, Cat-5) | |
| Vỏ / màu mái | RAL 9016 / RAL 7004 | |
| Cung cấp máy biến áp cho phụ tải bên ngoài | ○ (2,5 kVA) | |
| Các tiêu chuẩn và chỉ thị tuân thủ | CE, IEC / EN 62109-1, IEC / EN 62109-2, BDEW-MSRL, IEEE1547,
UL 840 Cat. IV, Nghị định ngày 23/04/08 |
|
| Tiêu chuẩn EMC | IEC / EN 61000-6-4, IEC / EN 61000-6-2, EN 55022, IEC 62920, FCC Part 15 Class A, Cispr 11, DIN EN55011: 2017 | |
| Các tiêu chuẩn và chỉ thị chất lượng được tuân thủ | VDI / VDE 2862 trang 2, DIN EN ISO 9001 | |
| ● Tính năng tiêu chuẩn ○ Tùy chọn * sơ bộ | ||
| Loại chỉ định | SC-2200-10 | SC-2475-10 |
| Thông số kỹ thuật | Sunny Central 2500-EV | Sunny Central 2750-EV | Sunny Central 3000-EV |
Đầu vào (DC)
| Dải điện áp MPP VDC (ở 25 ° C / ở 35 ° C / ở 50 ° C) | 850 V đến 1425 V / 1200 V /
1200 V |
875 V đến 1425 V / 1200 V /
1200 V |
956 V đến 1425 V / 1200 V /
1200 V |
| Tối thiểu. điện áp đầu vào VDC, tối thiểu / điện áp bắt đầu VDC, Bắt đầu | 778 V / 928 V | 849 V / 999 V | 927 V / 1077 V |
| Tối đa điện áp đầu vào VDC, tối đa | 1500 V | 1500 V | 1500 V |
| Tối đa IDC hiện tại đầu vào, tối đa (ở 35 ° C / ở 50 ° C) | 3200 A / 2956 A | 3200 A / 2956 A | 3200 A / 2970 A |
| Tối đa đánh giá dòng ngắn mạch | 6400 A | 6400 A | 6400 A |
| Số lượng đầu vào DC | Hợp nhất 24 cực đôi (hợp nhất 32 cực đơn) cho PV | ||
| Số lượng đầu vào DC với khớp nối pin DC tùy chọn | Hợp nhất 18 cực đôi (hợp nhất 36 cực đơn) cho PV và hợp nhất 6 cực đôi cho pin | ||
| Tối đa số lượng cáp DC trên mỗi đầu vào DC (cho mỗi cực) | 2 x 800 kcmil, 2 x 400 mm² | ||
| Giám sát vùng tích hợp | ○ | ||
| Kích thước cầu chì DC có sẵn (mỗi đầu vào) | 200 A, 250 A, 315 A, 350 A, 400 A, 450 A, 500 A | ||
Đầu ra (AC)
| Nguồn AC danh định ở cos φ = 1 (ở 35 ° C / ở 50 ° C) | 2500 kVA / 2250 kVA | 2750 kVA / 2500 kVA | 3000 kVA / 2700 kVA |
| Nguồn điện xoay chiều danh định ở cos φ = 0,8 (ở 35 ° C / ở 50 ° C) | 2000 kW / 1800 kW | 2200 kW / 2000 kW | 2400 kW / 2160 kW |
| Dòng điện xoay chiều danh định IAC, nom = Max. IAC hiện tại đầu ra, tối đa | 2624 A | 2646 A | 2646 A |
| Tối đa tổng méo hài | <3% ở công suất danh nghĩa | <3% ở công suất danh nghĩa | <3% ở công suất danh nghĩa |
| Điện áp AC danh định / dải điện áp AC danh định1) 8) | 550 V / 440 V đến 660 V | 600 V / 480 V đến 690 V | 655 V / 524 V đến 721 V9) |
| Tần số nguồn AC | 50 Hz / 47 Hz là 53 Hz
60 Hz / 57 Hz là 63 Hz |
||
| Tối thiểu. tỷ lệ ngắn mạch tại các đầu nối AC 10) | > 2 | ||
| Hệ số công suất ở công suất định mức / hệ số công suất dịch chuyển có thể điều chỉnh 8) 11) | ● 1 / 0,8 khai thác quá mức đến 0,8 khai thác quá mức
○ 1 / 0.0 được khai thác quá mức đến 0.0 chưa được kích thích |
||
Hiệu quả
| Tối đa hiệu quả2) / hiệu quả Châu Âu2) / hiệu quả CEC3) | 98,6% / 98,3% / 98,0% | 98,7% / 98,5% / 98,5% | 98,8% / 98,6% / 98,5% |
Thiết bị bảo vệ
| Điểm ngắt kết nối phía đầu vào | Công tắc ngắt tải DC |
| Điểm ngắt kết nối phía đầu ra | Bộ ngắt mạch AC |
| Bảo vệ quá áp DC | Bộ chống sét lan truyền, loại I |
| Bảo vệ quá áp AC (tùy chọn) | Bộ chống sét lan truyền, loại I |
| Chống sét (theo IEC 62305-1) | Cấp độ bảo vệ chống sét III |
| Giám sát sự cố chạm đất / giám sát sự cố chạm đất từ xa | ○ / ○ |
| Giám sát cách nhiệt | ○ |
| Mức độ bảo vệ: thiết bị điện tử / ống dẫn khí / khu vực kết nối
(theo IEC 60529) |
IP65 / IP34 / IP34 |
Dữ liệu chung
| Kích thước (W / H / D) | 2780/22318/1588 mm (109,4 / 91,3 / 62,5 inch) |
| Cân nặng | <3400 kg / <7496 lb |
| Tự tiêu thụ (tối đa 4) / tải một phần 5) / trung bình 6)) | <8100 W / <1800 W / <2000 W |
| Tự tiêu thụ (chế độ chờ) | <370 W |
| Nguồn điện phụ trợ bên trong | Máy biến áp tích hợp 8,4 kVA |
| Phạm vi nhiệt độ hoạt động 8) | −25 đến 60 ° C / −13 đến 140 ° F |
| Phát ra tiếng ồn7) | 67,8 dB (A) |
| Phạm vi nhiệt độ (chế độ chờ) | −40 đến 60 ° C / −40 đến 140 ° F |
| Phạm vi nhiệt độ (lưu trữ) | −40 đến 70 ° C / −40 đến 158 ° F |
| Tối đa giá trị cho phép đối với độ ẩm tương đối (ngưng tụ / không ngưng tụ) | 95% đến 100% (2 tháng / năm) / 0% đến 95% |
| Độ cao hoạt động tối đa trên MSL8) 1000 m / 2000 m / 3000 m | ● / ○ / ○ (giảm nhiệt độ phụ thuộc vào nhiệt độ sớm hơn) |
| Tiêu thụ không khí trong lành | 6500 m³ / giờ |
Đặc trưng
| Kết nối DC | Vấu đầu cuối trên mỗi đầu vào (không có cầu chì) | ||
| Kết nối AC | Với hệ thống thanh cái (ba thanh cái, một thanh dẫn trên mỗi dây dẫn) | ||
| Liên lạc | Ethernet, Modbus Master, Modbus Slave | ||
| Giao tiếp với màn hình chuỗi SMA (phương tiện truyền dẫn) | Modbus TCP / Ethernet (FO MM, Cat-5) | ||
| Vỏ / màu mái | RAL 9016 / RAL 7004 | ||
| Cung cấp máy biến áp cho phụ tải bên ngoài | ○ (2,5 kVA) | ||
| Các tiêu chuẩn và chỉ thị tuân thủ | CE, IEC / EN 62109-1, IEC / EN 62109-2, BDEW-MSRL, IEEE1547, Nghị định ngày 23/04/08 | ||
| Tiêu chuẩn EMC | CISPR 11, CISPR 22,
EN55011: 2017, EN55022, IEC / EN 61000-6-4, IEC / EN 61000-6-2, IEC 62920, FCC Phần 15 Lớp A |
CISPR 11, CISPR 22, EN55011: 2017, EN 55022, IEC 62920, FCC Part 15 Class A |
|
| Các tiêu chuẩn và chỉ thị chất lượng được tuân thủ | VDI / VDE 2862 trang 2, DIN EN ISO 9001 | ||
| ● Tính năng tiêu chuẩn ○ Tùy chọn | |||
| Loại chỉ định | SC-2500-EV-10 | SC-2750-EV-10 | SC-3000-EV-10 |
- Ở điện áp xoay chiều danh định, công suất xoay chiều danh định giảm theo cùng một tỷ lệ
- Hiệu quả được đo mà không cần nguồn điện bên trong
- Hiệu quả được đo bằng nguồn điện bên trong
- Tự tiêu thụ ở hoạt động định mức
- Tự tiêu thụ ở <75% Pn ở 25 ° C
- Tự tiêu thụ trung bình từ 5% đến 100% Pn ở 35 ° C
- Mức áp suất âm thanh ở khoảng cách 10 m
- Giá trị chỉ áp dụng cho Giá trị cho phép đối với các giải pháp SMA MV từ SMA có thể được tìm thấy trong bảng dữ liệu tương ứng.
- Dải điện áp AC có thể được mở rộng đến 753V chỉ cho lưới 50Hz (phải chọn tùy chọn “Nguồn điện từ thông: bên ngoài”, không thể kết hợp tùy chọn “quản lý nhà”).
- Tỷ lệ ngắn mạch <2 yêu cầu phê duyệt đặc biệt
