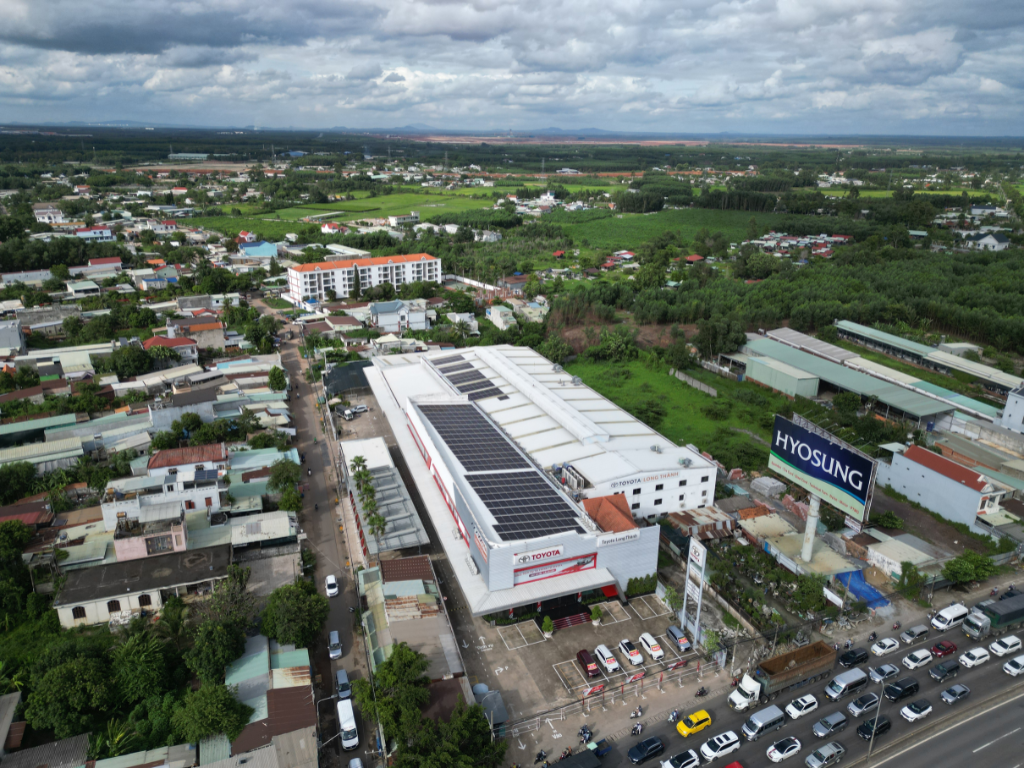

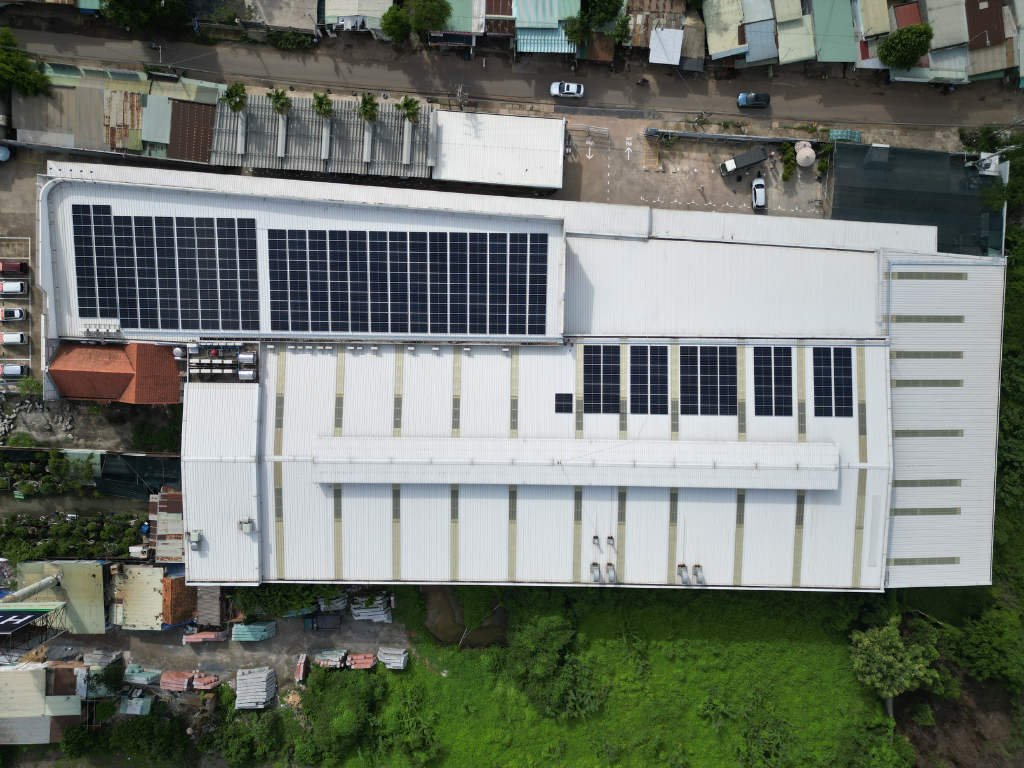

Lắp Điện Mặt Trời Cho Doanh Nghiệp Hệ 211KWP tại Toyota Long Thành
Lắp Điện Mặt Trời Cho Doanh Nghiệp Hệ 211KWP tại Toyota Long Thành
1. Các tiêu chuẩn áp dụng cho hệ thống điện mặt trời hòa lưới
1.1. Tiêu chuẩn về thiết kế hệ thống năng lượng mặt trời
- TCVN 7447-7-712-2015 (IEC 60364-7-712): Hệ thống lắp đặt điện hạ áp – Phần 7-712: Yêu cầu đối với hệ thống lắp đặt đặc biệt hoặc khu vực đặc biệt – Hệ thống nguồn quang điện sử dụng năng lượng mặt trời (PV).
- IEC 62548: Tiêu chuẩn thiết kế hệ thống NLMT
1.2. Tiêu chuẩn về tủ điện đóng cắt trong hạ áp
- TCVN 7994-2009 (IEC 60439-1): Tủ điện đóng cắt và điều khiển hạ áp – Phần 1: Tủ điện được thử nghiệm điển hình và tủ điện được thử nghiệm điển hình từng phần.
- TCVN 6592-2-2009 (IEC 60947-2): Tủ điện đóng cắt và điều khiển hạ áp – Phần 2: Áptômát.
- TCVN 4255-2008 (IEC 60529): Cấp bảo vệ bằng vỏ ngoài.
1.3. Tiêu chuẩn về hệ thống cáp dẫn điện
- TCVN 9207-2012: Đặt đường dẫn điện trong nhà ở và công trình công cộng.
- TCVN 9208-2012: Lắp đặt cáp và dây dẫn điện trong các công trình công nghiệp.
1.4. Tiêu chuẩn về hệ thống chống sét và hố tiếp địa
- TCVN 9385-2012 (BS 6651:1999): Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống.
- TCVN 9358-2012: Hệ thống tiếp địa.
- TCVN 4756-1989: Quy phạm nối đất vỡ nối không các thiết bị điện.
1.5. Tiêu chuẩn về phòng cháy chửa cháy trong hệ thống điện mặt trời
- TCVN 3890:2009: Phương tiện phòng cháy và chữa cháy cho nhà và công trình – Trang bị, bố trí, kiểm tra, bảo dưỡng.
- NĐ 79/2014/NĐ-CP: Quy định chi tiết thi hành một số điều của Luật Phòng cháy và chữa cháy và Luật sửa đổi, bổ sung một số điều của Luật Phòng cháy và chữa cháy
2. Giải pháp điện mặt trời nối lưới
2.1 Nguyên lý hoạt động của hệ thống

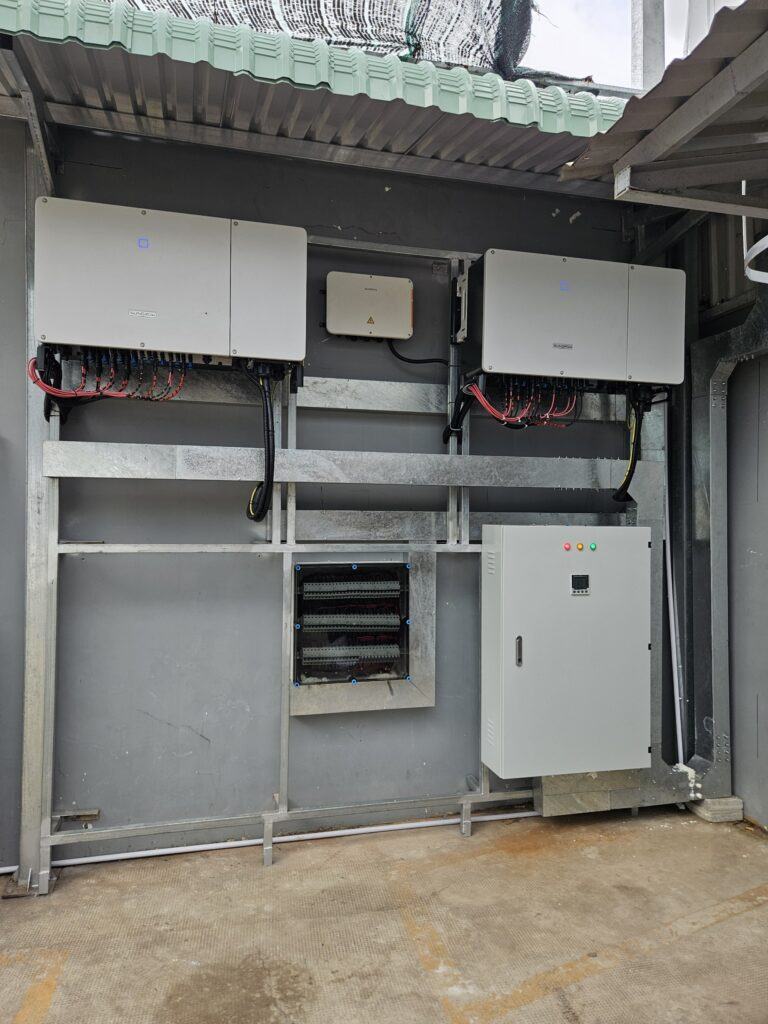

- Hệ thống pin năng lượng mặt trời sẽ nhận bức xạ mặt trời và chuyển hóa thành nguồn điện một chiều (DC). Nguồn điện một chiều (DC) sẽ được bộ inverter hòa lưới chuyển hóa thành nguồn điện điện xoay chiều và hòa chung với nguồn điện lưới để cung cấp cho tải.
- Bộ inverter hòa lưới có tích hợp bộ dò điểm công suất cực đại (MPPT) để tận dụng tối đa nguồn điện phát ra từ các tấm pin Ngoài ra, Bộ nverter hòa lưới còn có bộ dò dòng điện, điện áp và pha của lưới để đồng bộ điện mặt trời với nguồn điện lưới.
- Hệ thống hoạt động theo 03 trường hợp như sau:
- Trường hợp 1: Khi công suất hệ thống nhỏ hơn nhu cầu của tải thì điện lưới sẽ tự động bù vào để cung cấp cho tải.
- Trường hợp 2: Khi trời nắng tốt và điện lưới bị cúp thì hệ thống cũng không hoạt động để đảm bảo an toàn (chức năng Islanding protect).
- Trường hợp 3: Hệ thống chỉ hoạt động vào ban ngày (khi có ánh nắng mặt trời) nên khi ban đêm hệ thống sẽ ngủ đông và tự động khởi động trở lại vào buổi sáng hôm
2.2 Giải pháp truyền thông giám sát
Tất cả các dữ liệu phát điện và trạng thái hoạt động của hệ thống sẽ được thiết bị truyền thông COM100D chuyển đổi và truyền lên đám mây để lưu trữ theo từng ngày, từng tháng và từng năm.
Giải pháp truyền thông có thể giúp người vận hành giám sát hệ thống bằng điện thoại, máy tính, máy tính bảng…thông qua hệ thống internet.
Giải pháp truyền thông cũng sẽ giúp nhà cung cấp có thể hỗ trợ giám sát hệ thống để hỗ trợ cho khách hàng kịp thời.
