Pin natri-ion là gì? Nguyên lý, cấu tạo và ứng dụng điện mặt trời

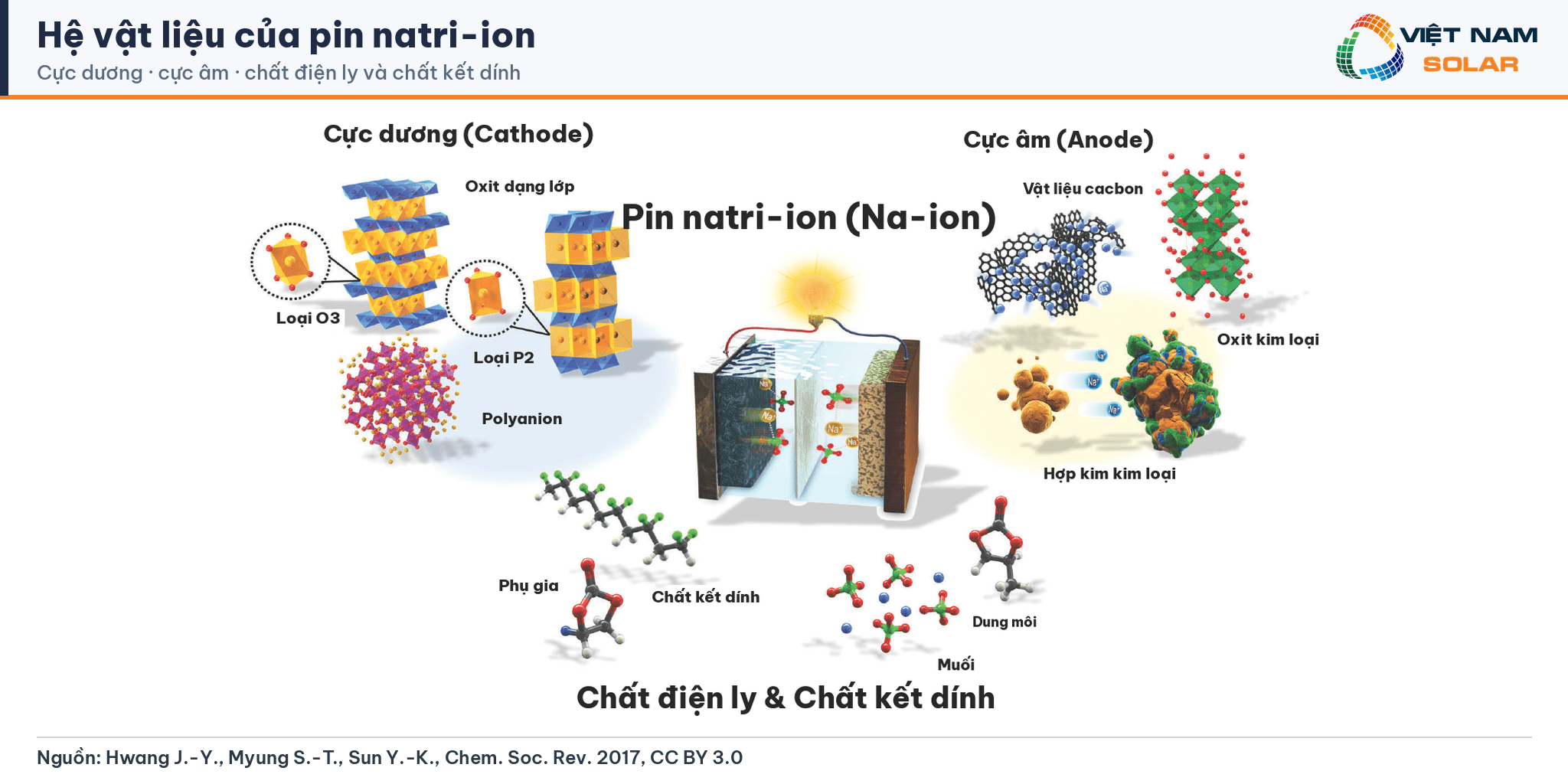

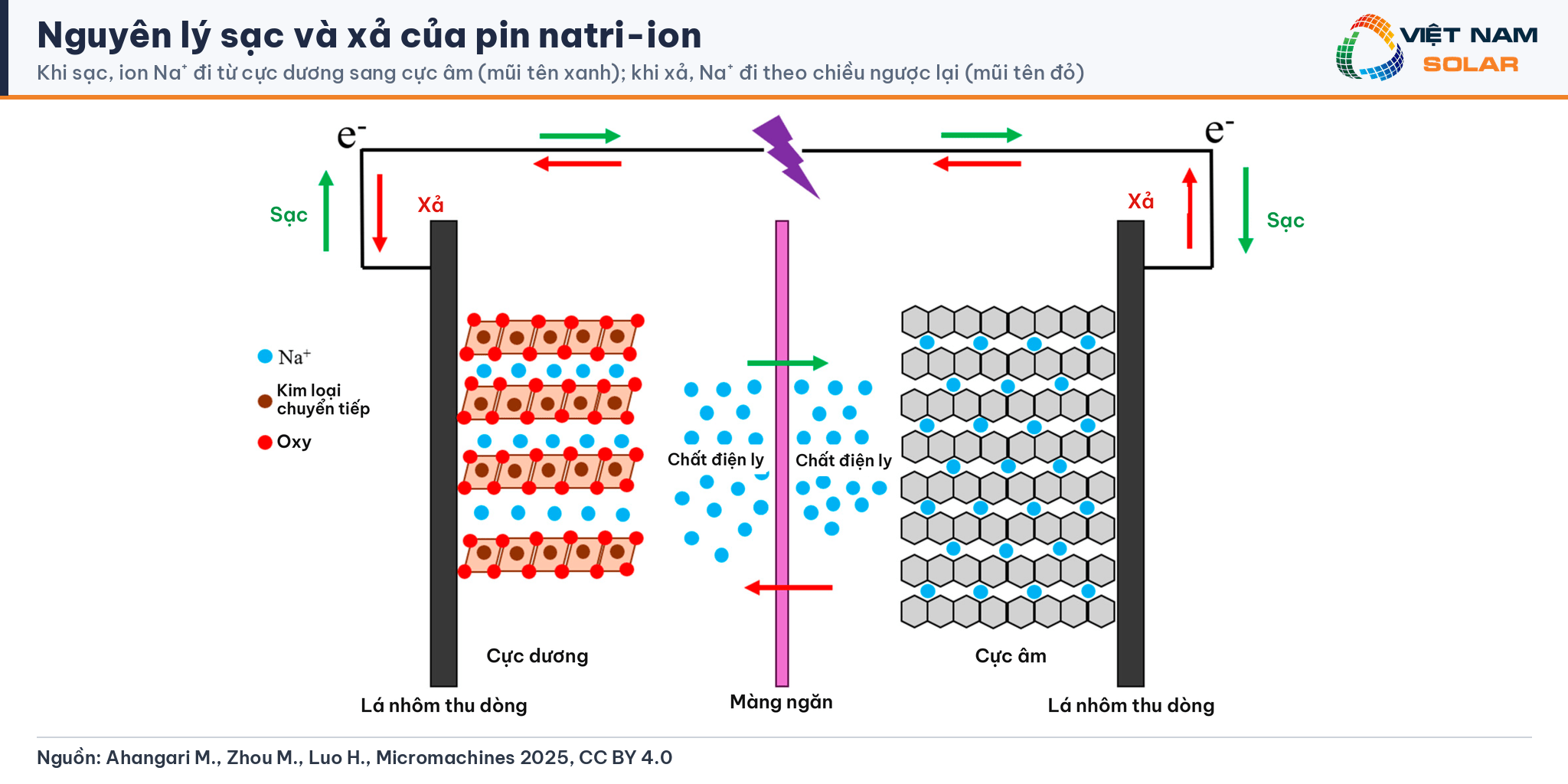

Oxit dạng lớp dung lượng cao, dễ hút ẩm

Họ oxit kim loại dạng lớp mạnh về dung lượng nhưng nhạy với hơi ẩm trong không khí:

• Ưu điểm: Họ vật liệu này có dung lượng riêng lớn nhất trong ba họ cực dương, thường đạt 150 đến 220 mAh/g [8].
• Nhược điểm: Vật liệu hút ẩm mạnh nên bị ảnh hưởng ngay cả khi chỉ tiếp xúc với không khí trong thời gian ngắn [3][8].
• Ví dụ: Bài tổng quan của Hwang và cộng sự dẫn một oxit sắt-mangan chứa natri đạt dung lượng thuận nghịch 190 mAh/g [3].

Polyanion và xanh Phổ ưu tiên độ bền

Hai họ cực dương còn lại có dung lượng thấp hơn oxit dạng lớp, bù lại bằng độ bền cấu trúc hoặc khả năng sạc xả nhanh:

• Hợp chất polyanion: Họ này có độ bền cấu trúc và độ an toàn nội tại cao nhất trong ba họ, nhưng dẫn điện kém [8][3].

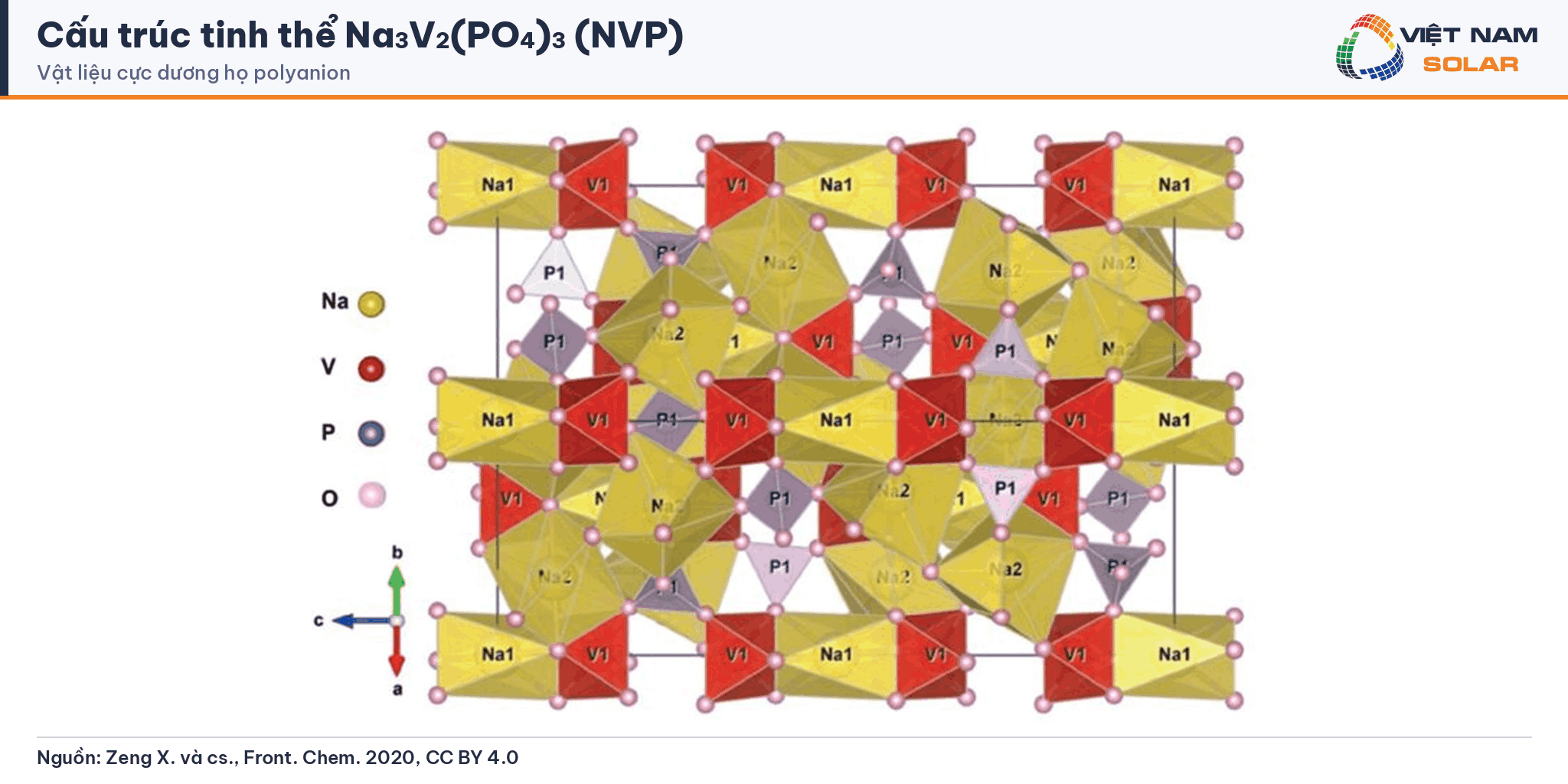

  • Một ví dụ của họ này là Na₃V₂(PO₄)₃, viết tắt NVP, có dung lượng lý thuyết 117 mAh/g [8].

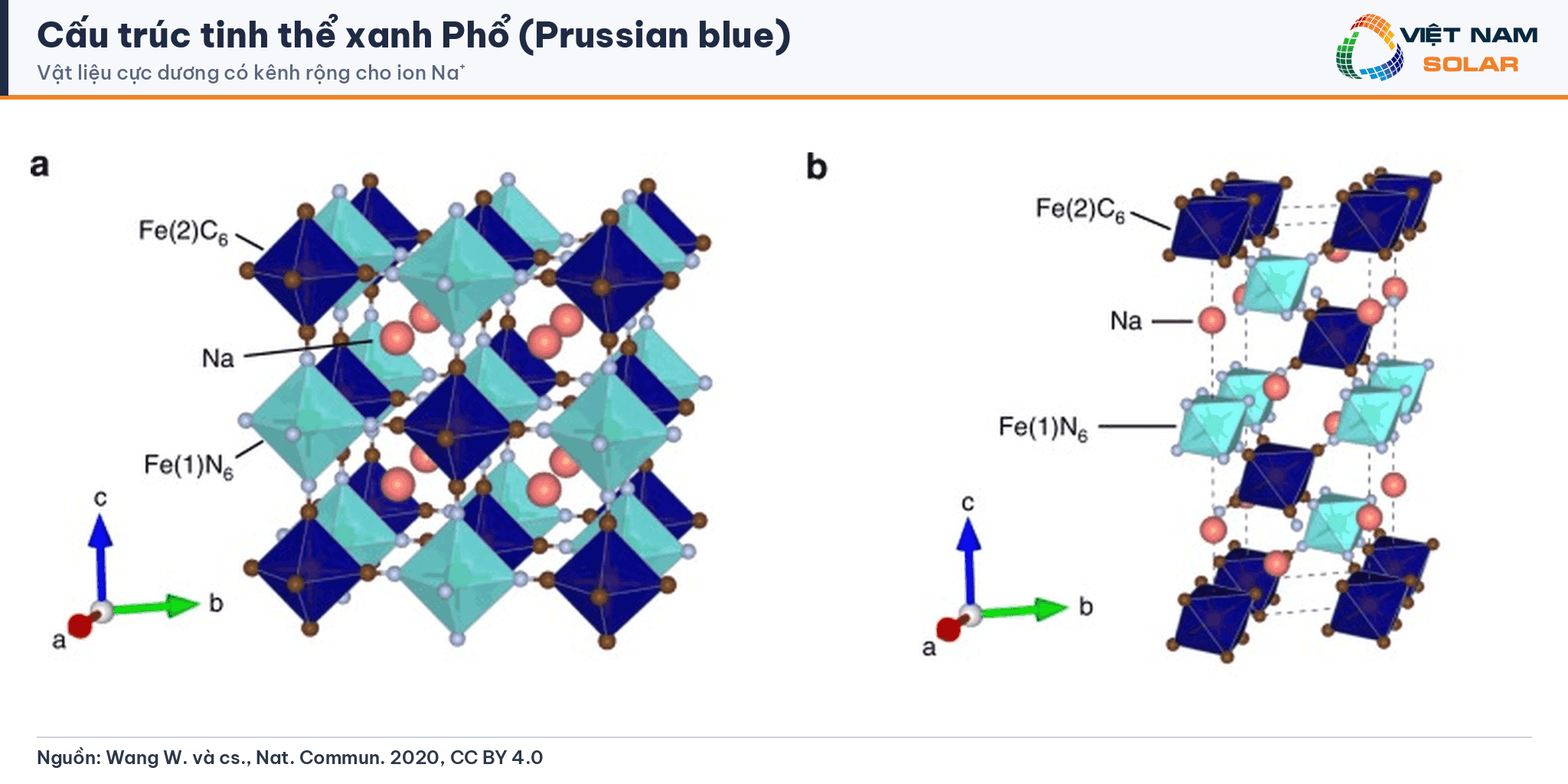

• Chất tương tự xanh Phổ (Prussian blue analogue): Vật liệu này có khung lập phương với kênh rộng cho ion đi qua nên sạc xả nhanh, còn quá trình tổng hợp dùng phương pháp kết tủa trong nước với chi phí thấp [2].
  • Điểm yếu của họ này là mật độ tinh thể thấp [2].
  • Cell thế hệ đầu của CATL dùng vật liệu trắng Phổ (Prussian white) ở cực dương [7].

Cực âm cacbon cứng thay cho graphite

Cực âm của pin natri-ion không dùng được graphite, vật liệu quen thuộc của pin lithium-ion:

• Graphite: Hầu hết pin lithium-ion dùng graphite làm cực âm, nhưng vật liệu này chỉ chứa được dưới 35 mAh/g natri [13][10].
  • Tính toán của Liu, Merinov và Goddard cho thấy hợp chất natri cài trong graphite có năng lượng tạo thành dương, tức là hợp chất này không bền về mặt nhiệt động [13][10].

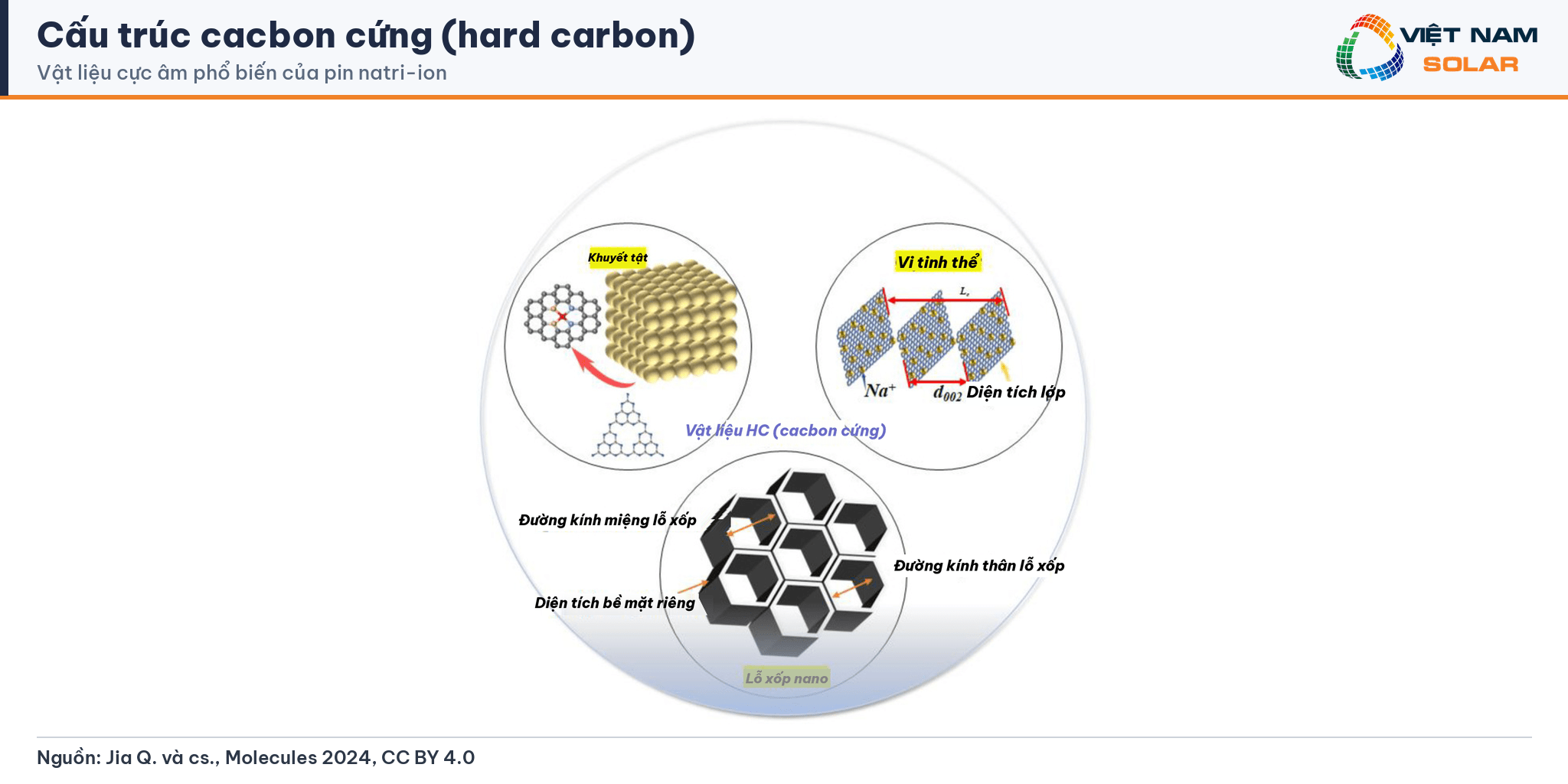

• Cacbon cứng: Pin natri-ion thay graphite bằng cacbon cứng, một loại cacbon không graphite hóa, được chế tạo ở nhiệt độ cao từ tiền chất cacbon [3][1].
  • Cacbon cứng có cấu trúc phù hợp đạt 300 đến 400 mAh/g nhờ các vùng giả graphite có khoảng cách lớp 0,36 đến 0,40 nm và các lỗ rỗng kín nhỏ hơn 1 nm [10].

IEA nhận định chuỗi cung ứng cacbon cứng còn non trẻ và tập trung chủ yếu ở Trung Quốc [5].

Chất điện ly, màng ngăn và lá nhôm

Ba thành phần còn lại của cell natri-ion gần giống pin lithium-ion, chỉ khác ở lá thu dòng:

• Chất điện ly: Muối NaPF₆ hoặc NaClO₄ hòa tan trong dung môi este cacbonat tạo thành chất điện ly của cell [3][8].
• Màng ngăn: Màng polyme xốp cách điện, giống loại dùng trong pin lithium-ion, ngăn không cho hai điện cực chạm vào nhau [1][8].
• Lá thu dòng: Natri không tạo hợp kim với nhôm, nên cực âm dùng được lá nhôm thay cho lá đồng của pin lithium-ion [12][3].

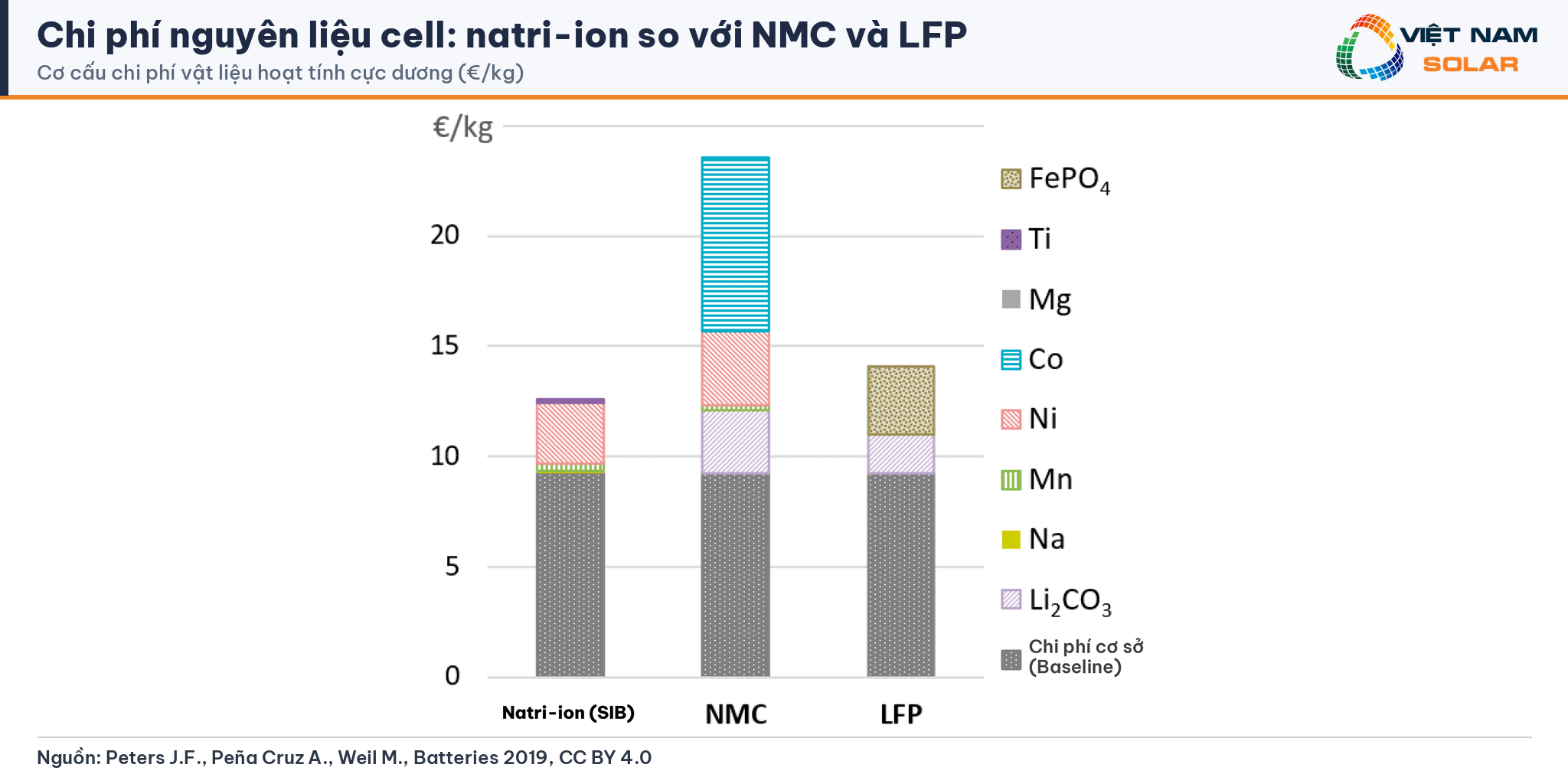

  • DOE ghi nhận việc bỏ được lá đồng giúp giảm chi phí cell [1].

Năng lượng của một cell phụ thuộc vào điện thế giữa cực dương và cực âm cacbon cứng, cùng với lượng ion Na⁺ hai cực trao đổi được [1].

Điện áp danh định và dải làm việc

Từ vựng Kỹ thuật Điện Quốc tế của IEC định nghĩa điện áp danh định là giá trị gần đúng dùng để gọi tên hoặc nhận diện một cell [9]. Theo DOE, điện áp của pin natri-ion dao động từ khoảng 2 V tới gần 4 V, tùy hệ hóa học của điện cực và trạng thái sạc [1]. Điện áp danh định của cell natri-ion N162Ah thấp hơn cell LFP đối chứng:

• Cell natri-ion N162Ah của HiTHIUM: Cell dùng cực dương loại NFPP theo ký hiệu của hãng và cực âm cacbon cứng [20]. Cell có điện áp danh định 2,82 V và dải điện áp làm việc 1,5 đến 3,3 V [20].
• Cell LFP 18650 trong thử nghiệm của BAM: Cell LFP đối chứng có điện áp danh định 3,2 V [17].

Dải làm việc 1,5 đến 3,3 V cho thấy điện áp cell natri-ion thay đổi nhiều từ lúc cạn tới lúc đầy [20][1].

Công thức năng lượng và năng lượng riêng

Năng lượng danh định của một cell tính theo công thức:

Trong đó [6][24]:

• E: E là năng lượng của cell, tính bằng Wh.
• U_dm: U_dm là điện áp danh định của cell, tính bằng V.
• Q_dm: Q_dm là dung lượng danh định của cell, tính bằng Ah. Đây là lượng điện cell xả được trong điều kiện quy định, theo công bố của nhà sản xuất [14].

Sandia lưu ý tích này chỉ là giá trị gần đúng, vì năng lượng thật bằng tích phân của điện áp nhân dòng điện theo thời gian xả và còn phụ thuộc vào tốc độ xả cùng nhiệt độ [24]. Năng lượng riêng theo khối lượng được tính bằng công thức:

Trong đó:

• m: Đại lượng m là khối lượng cell, tính bằng kg.
• e_m: Đại lượng e_m là năng lượng riêng, tính bằng Wh/kg. IEC xếp đại lượng này vào nhóm đặc tính riêng theo khối lượng của cell [16].

Bischof và cộng sự dùng đúng cách tính này khi so sánh năng lượng riêng của các cell thương mại [25].

Ví dụ tính năng lượng cell N162Ah

Với cell N162Ah của HiTHIUM, kết quả tính khớp với năng lượng danh định hãng công bố:

• Dữ liệu đầu vào: Cell N162Ah có điện áp danh định 2,82 V, dung lượng danh định 162 Ah và khối lượng 4,6 ± 0,2 kg [20].
• Thay số vào công thức: Nhân 2,82 V với 162 Ah được 456,84 Wh, khớp với mức năng lượng 456,8 Wh hãng công bố [20].
• Năng lượng riêng theo hai mức khối lượng: Khối lượng cell có dung sai ± 0,2 kg nên phép tính có hai kết quả:
  • Chia 456,8 Wh cho khối lượng danh nghĩa 4,6 kg được khoảng 99 Wh/kg.
  • Chia 456,8 Wh cho khối lượng tối đa 4,8 kg được khoảng 95,2 Wh/kg, đúng bằng năng lượng riêng tối thiểu 95,2 Wh/kg hãng công bố [20].
• Ý nghĩa: Mức năng lượng riêng hãng công bố ứng với trường hợp cell nặng nhất [20]. Mức này thấp hơn nhiều so với khoảng 175 Wh/kg của cell natri-ion mới nhất theo số liệu IEA [4], nên việc so sánh giữa các cell phải xét đến mục đích thiết kế của từng cell.
• Giới hạn của phép tính: Kết quả tính thay đổi khi cell xả nhanh hơn hoặc ở nhiệt độ khác với điều kiện đo dung lượng danh định [24][14].

Lý do năng lượng riêng thấp hơn lithium

Điện áp và năng lượng riêng thấp hơn của pin natri-ion bắt nguồn từ ba đặc tính của nguyên tố natri:

• Thế điện cực: Ở 25 °C, thế điện cực chuẩn của cặp Li⁺/Li là -3,040 V theo dữ liệu tham chiếu do NIST phát hành, còn của cặp Na⁺/Na là -2,71 V [22][3].
  • Sandia coi chênh lệch nhỏ về thế khử này là một lý do khiến pin natri-ion được dự đoán chứa ít năng lượng hơn pin lithium-ion [2].
• Khối lượng và kích thước: Natri có khối lượng mol khoảng 23 g/mol, nặng hơn nhiều so với 6,9 g/mol của lithium, còn ion Na⁺ lớn hơn ion Li⁺ [3].
• Dung lượng lý thuyết: Tính trên kim loại nguyên chất, natri đạt 1.166 mAh/g so với khoảng 3.860 mAh/g của lithium, và chia 1.166 cho 3.860 được tỉ lệ khoảng 0,30 [23].

Năng lượng riêng thấp hơn là giới hạn rõ nhất của pin natri-ion. Phép so sánh với pin LFP trên nhiều tiêu chí cùng lúc sẽ cho biết pin natri-ion đổi lại được gì.

Mất kiểm soát nhiệt và ngưỡng đo

Mất kiểm soát nhiệt là trạng thái cell tự sinh nhiệt ngày càng nhanh đến mức quá trình này không còn tự dừng được [18][30]. Mỗi phòng thí nghiệm xác định điểm bắt đầu mất kiểm soát nhiệt bằng một ngưỡng riêng:

• Phòng thí nghiệm Nghiên cứu Hải quân Hoa Kỳ: Nhóm nghiên cứu dùng nhiệt lượng kế gia tốc (accelerating rate calorimetry, ARC) và lấy mốc tốc độ tự gia nhiệt khoảng 5 °C/phút làm điểm bắt đầu [18].
• Viện BAM: BAM nung cell với tốc độ tăng nhiệt 15 K/phút trong buồng áp suất và lấy thời điểm áp suất tăng nhanh hơn 3 mbar/giây làm điểm bắt đầu [17].

Do đó, các con số nhiệt độ chỉ so được với nhau khi đo trong cùng một nghiên cứu.

Kết quả thử nhiệt của Viện BAM

Viện BAM so một cell 18650 natri-ion (cực dương oxit dạng lớp, 1.300 mAh, 3,0 V) với một cell 18650 LFP (1.600 mAh, 3,2 V) [17]. Cell natri-ion mất kiểm soát nhiệt ở nhiệt độ thấp hơn và tạo áp suất cao hơn cell LFP:

• Nhiệt độ bắt đầu mất kiểm soát nhiệt của cell natri-ion: Nhiệt độ này giảm dần khi trạng thái sạc (state of charge, SOC) tăng [17]:
  • Ở mức sạc 30%, cell bắt đầu mất kiểm soát nhiệt từ 218 °C.
  • Ở mức sạc 70%, ngưỡng này hạ xuống 193 °C.
  • Ở mức sạc 100%, cell mất kiểm soát nhiệt ngay từ 182 °C.
• Cell LFP sạc đầy: Ở cùng mức sạc 100%, cell LFP chỉ bắt đầu mất kiểm soát nhiệt từ 264 °C [17].
• Áp suất đỉnh trong buồng thử: Cell natri-ion sạc đầy đẩy áp suất lên 111 mbar, gấp khoảng 10 lần mức 11 mbar của cell LFP [17].

Nhóm tác giả kết luận rằng giả định coi pin natri-ion an toàn hơn pin lithium-ion một cách tổng quát là chưa đủ cơ sở [17].

Kết quả tách theo vật liệu cực dương

Phòng thí nghiệm Nghiên cứu Hải quân Hoa Kỳ thử bốn cell natri-ion thương mại ở SOC 100% bằng ARC, và kết quả tách rõ theo vật liệu cực dương [18]:

• Hai cell oxit dạng lớp: Hai cell này mất kiểm soát nhiệt với nhiệt độ đỉnh 442 °C và 487 °C [18].
• Cell polyanion và cell xanh Phổ: Hai cell này chỉ tự gia nhiệt với tốc độ dưới 1 °C/phút và không mất kiểm soát nhiệt [18].
• Khí thoát ra: Cả bốn cell đều thoát khí như CO, CO₂, CH₄ và HF, riêng cell xanh Phổ thoát thêm HCN [18].

Vận chuyển ở 0 V và giới hạn khi lưu kho

Lá nhôm ở cực âm của cell natri-ion chịu được điện thế khoảng 2,9 đến 3,0 V so với Na/Na⁺ khi cell ở 0 V, trong khi lá đồng của pin lithium-ion bị oxy hóa ở điều kiện này [15]. Đặc điểm này cho phép vận chuyển cell natri-ion ở 0 V, nhưng quy định vận tải và kết quả thử lưu kho đặt ra giới hạn:

• Quy định mẫu của Liên Hợp Quốc: Quy định này miễn phần lớn yêu cầu cho cell natri-ion được nối tắt để không còn năng lượng, kèm điều kiện kiểm chứng được như thanh nối giữa hai cực và phép thử rơi 1,2 m [11].
• Đường hàng không: Hướng dẫn IATA 2026 chỉ cho pin natri-ion mã UN 3551 đi trên máy bay chở hàng, với mức sạc không quá 30% [21].
• Lưu kho: Song và cộng sự ghi nhận cell được lưu ở 0 V trong 60 ngày ở 25 °C bị giảm dung lượng sau đó, nên nhóm đưa ra hai khuyến nghị [15]:
  • Mức 0 V chỉ nên dùng cho các chặng vận chuyển ngắn.
  • Khi lưu kho dài ngày, cell nên được giữ ở khoảng 25% SOC.

Kết quả của Song cho thấy mức sạc và nhiệt độ lúc cất giữ ảnh hưởng lâu dài tới dung lượng của cell [15].

Dải trạng thái sạc sử dụng

Số chu kỳ của cell natri-ion phụ thuộc vào dải SOC được sử dụng và vào hóa học cực dương của cell:

• Dùng hết 0 đến 100% SOC: Khi nhóm Wittman tại Sandia thử hai lô cell 18650 thương mại ở 0,5C và 25 °C, cả hai lô đều xuống dưới 80% dung lượng trước khoảng 350 chu kỳ, thấp hơn mức hãng quảng cáo khoảng mười lần [32].
• Giới hạn ở 20 đến 80% SOC: Nhóm Rehm tại Đại học Kỹ thuật München sạc xả các cell cùng hóa học trong dải này ở 1C và 25 °C [33]:
  • Mọi mẫu đều vượt 2.800 chu kỳ tương đương (equivalent full cycle, số lần xả đầy quy đổi từ tổng điện lượng) với mức giảm dung lượng dưới 30%.
  • Trừ mẫu kém nhất, các mẫu còn lại vẫn giữ trên 90% dung lượng sau 4.000 chu kỳ tương đương [33].
• Hóa học cực dương khác: Trong thử nghiệm của nhóm Liu, một cell oxit dạng lớp khác, được ký hiệu CFM, giữ hơn 93% trạng thái sức khỏe (state of health, SOH, tức tỷ lệ dung lượng còn lại so với lúc mới) sau 800 chu kỳ ở 0,5C [19].

Điện áp sạc tối đa

Nhóm Lin tại Đại học Hạ Môn thử cell túi có cực âm cacbon cứng và cực dương oxit niken-sắt-mangan trong 300 chu kỳ ở hai mức điện áp sạc cắt [34]. Cell sạc tới điện áp cao hơn mất nhiều dung lượng hơn:

• Sạc tới 4,0 V: Cell còn giữ 73% dung lượng sau 300 chu kỳ [34].
• Sạc tới 4,2 V: Cell chỉ còn 55% dung lượng sau cùng số chu kỳ [34].
• Nguyên nhân suy giảm: Nhóm tác giả quy mức suy giảm này cho ba cơ chế [34]:
  • Vật liệu điện cực trải qua biến đổi pha không thuận nghịch.
  • Các hạt vật liệu bị nứt trong quá trình sạc xả.
  • Kim loại chuyển tiếp như sắt, mangan hòa tan rồi bám sang cực âm.

Vì vậy, người dùng nên giữ nguyên ngưỡng sạc trên do hãng pin cài trong hệ quản lý pin, không nâng ngưỡng này lên để lấy thêm dung lượng.

Nhiệt độ vận hành, nóng và lạnh

Tuổi thọ của cell natri-ion chịu tác động của nhiệt độ ở cả chiều nóng lẫn chiều lạnh:

• Nhiệt độ cao: Rehm và cộng sự dẫn lại nghiên cứu của Klick và cộng sự, trong đó cell natri-ion thương mại vận hành ở 40 °C và 50 °C suy giảm nhanh hơn, còn việc giới hạn độ sâu xả ở 80% giúp giảm lão hóa [33].
• Nhiệt độ thấp: Nhóm Liu ghi nhận việc sạc ở 0 °C kéo dài pha sạc áp không đổi lên gấp nhiều lần [19].
• Ở 45 °C: Cell oxit dạng lớp cho dung lượng cao hơn khoảng 5% trong một lần đo, nhưng dữ liệu lão hóa dài hạn ở nhiệt độ này vẫn chưa có [19].

Vì vậy, dữ liệu lão hóa của cell natri-ion ở nhiệt độ cao còn ít, nhất là với các cell thương mại mới [33][19].

Cơ chế lão hóa bên trong cell

Khi tháo cell ra phân tích sau thử nghiệm, nhóm Rehm tìm ra hai cơ chế lão hóa chính, khác nhau giữa cell kém bền và cell bền nhất:

• Ở các cell kém hơn: Natri bám thành lớp kim loại trên cực âm và làm mất 8,0% và 9,4% lượng natri hoạt động, khớp với mức mất dung lượng 7,5% và 9,0% [33].
• Ở cell bền nhất: Nguyên nhân chính lại là việc mất khoảng 5,7% vật liệu hoạt động ở cực dương [33].

Kết quả này khác với pin lithium-ion, loại pin thường suy giảm chủ yếu do mất lượng ion hoạt động [33]. Dải SOC, điện áp sạc và nhiệt độ là ba thông số người thiết kế hệ điện mặt trời chỉnh được khi cấu hình bộ pin và inverter.

Vai trò của pin natri-ion ở hệ hybrid

Pin natri-ion đã được đóng thành bộ pin lưu trữ cho hộ gia đình và làm đúng việc của pin lưu trữ trong hệ điện mặt trời hybrid:

• Công dụng: Bộ pin natri-ion gia đình của Freen được dùng để lưu phần điện mặt trời dư và cấp điện dự phòng [31].
• Mức độ phù hợp: IEA xếp lưu trữ tĩnh tại vào nhóm ứng dụng hợp với pin natri-ion, cùng với xe cỡ nhỏ và xe nâng [5].
• Công suất một bộ gia đình: Bộ pin Freen-BSL có dòng tối đa 100 A và công suất tối đa 4,8 kW [35].

Khớp dải điện áp bộ pin với inverter

Điện áp của bộ pin natri-ion bằng điện áp một cell nhân với số cell nối tiếp, và dải điện áp tính được phải nằm trong dải inverter chấp nhận:

• Điện áp một cell: Cell oxit dạng lớp do nhóm Liu khảo sát có điện áp danh định 3,1 V, được sạc tới 3,95 V và xả tới 1,5 V [19].
• Điện áp bộ 16 cell nối tiếp: Bộ pin gồm 16 cell nối tiếp có dải điện áp từ 24 đến 63,2 V, vì nhân 16 với 1,5 V được 24 V và nhân 16 với 3,95 V được 63,2 V [19]. Kết quả này chỉ là phép tính minh họa, không phải thông số của sản phẩm nào.
• Dải của một bộ thương mại: Bộ pin Freen-BSL 48 V làm việc trong dải điện áp từ 40 đến 60 V [35].

Vì vậy, đơn vị lắp đặt chỉ nên ghép bộ pin natri-ion với inverter có tên trong danh sách tương thích của hãng pin, thay vì mặc định rằng inverter đang cài cho pin LFP sẽ dùng được [31].

Ngưỡng nhiệt độ trên ở vùng khí hậu nóng

Ở vùng khí hậu nóng, giới hạn trên của nhiệt độ sạc và xả quan trọng hơn khả năng chịu lạnh của pin:

• Cell N162Ah của HiTHIUM: Cell N162Ah sạc và xả được ở nhiệt độ tối đa 60 °C [20].
• Bộ Freen-BSL: Bộ pin Freen-BSL chỉ cho phép sạc ở nhiệt độ từ 0 đến 55 °C [35].
• Dữ liệu lão hóa: Một nghiên cứu do Rehm và cộng sự dẫn lại ghi nhận cell natri-ion suy giảm nhanh hơn khi vận hành ở 40 đến 50 °C [33].

Ở nơi nhiệt độ hiếm khi xuống dưới 0 °C, lợi thế giữ dung lượng ở -40 °C của pin natri-ion ít khi được dùng tới, nên chủ nhà cần ưu tiên chọn chỗ đặt pin thoáng mát [33].

Công nghệ pin natri ion trên thị trường

Pin natri-ion đã được lắp trong hệ lưu trữ thực tế, nhưng quy mô sản xuất hiện còn nhỏ so với pin lithium-ion:

• Dự án đầu tiên: Hệ lưu trữ đầu tiên dùng pin natri-ion được lắp đặt tại Trung Quốc năm 2019 [4].
• Công suất sản xuất: Báo cáo năm 2026 của IEA ghi nhận công suất sản xuất cell natri-ion mới bằng hơn 1% công suất cell lithium-ion, còn các dự án đã công bố cho năm 2030 tương đương khoảng 7% [5].
• Khó khăn ngoài Trung Quốc: IEA nêu việc hãng Natron Energy của Mỹ ngừng hoạt động như một dấu hiệu cho thấy ngành pin natri-ion ngoài Trung Quốc đang gặp khó khăn [4].

Khi bộ pin đã hợp với inverter và nhiệt độ nơi lắp, bước tiếp theo là kiểm tra sản phẩm đã qua những thử nghiệm và chứng nhận nào.

Tiêu chuẩn IEC áp dụng cho pin natri-ion

Tiêu chuẩn IEC riêng cho pin natri-ion vẫn là bản dự thảo, còn hai tiêu chuẩn đã ban hành áp dụng cho pin lithium hoặc cho cả hệ lưu trữ:

• IEC 62619 bản 2.0 (phát hành 24/05/2022): Tiêu chuẩn này quy định yêu cầu an toàn cho cell và pin lithium thứ cấp dùng trong công nghiệp, kể cả lưu trữ tĩnh tại, nhưng phạm vi không nhắc tới natri [26].
• IEC 63635 bản 1: Đây là tiêu chuẩn tương ứng cho pin natri-ion của tiểu ban SC 21A, với bản dự thảo lấy ý kiến gần nhất do Viện Tiêu chuẩn Anh (BSI) công bố, đề ngày 01/04/2026 [27].
• IEC 62933-5-2 bản 2.0 (phát hành 09/12/2025): Tiêu chuẩn này đặt yêu cầu an toàn ở cấp hệ thống cho hệ lưu trữ nối lưới có phân hệ lưu trữ điện hóa và không giới hạn hóa học pin [28].

Trên thị trường đã có bộ pin natri-ion gia đình ghi IEC 62619 trong thông số, ví dụ dòng Freen-BSL [35]. Khi gặp trường hợp này, người mua nên hỏi nhà cung cấp phép thử nào đã được làm trên chính cell natri-ion.

UL 9540 và UL 9540A khác nhau ở đâu

Tên hai tiêu chuẩn UL chỉ khác nhau chữ A, nhưng một bên là tiêu chuẩn cho cả hệ lưu trữ, còn bên kia là phương pháp thử cháy:

• UL 9540 bản 3 (2023, sửa đổi ngày 07/03/2025): UL 9540 là tiêu chuẩn cho toàn bộ hệ lưu trữ năng lượng và áp dụng cho các hệ điện hóa, hóa học, cơ học và nhiệt [29].
  • Với nhà ở, UL 9540 giới hạn năng lượng của mỗi khối lưu trữ điện hóa ở mức 20 kWh [29].
• UL 9540A bản 6 (phát hành 13/03/2026): UL 9540A là phương pháp thử gồm hai bước và không cho kết luận đạt hay không đạt [30]:
  • Bước thứ nhất xác định công nghệ pin có thể mất kiểm soát nhiệt hay không.
  • Bước thứ hai đánh giá khả năng cháy nổ ở cấp cell, mô-đun, khối và lắp đặt.

Báo cáo UL 9540A cấp cell cho biết cell phản ứng thế nào khi bị nung nóng, và đây là loại dữ liệu đã được dùng để so cell natri-ion với cell LFP ở phần an toàn [30][17].

Thử nghiệm UN 38.3 và mã UN 3551

Pin natri-ion đã có mã hàng nguy hiểm riêng và phải qua phép thử vận chuyển tương tự pin lithium:

• Mã hàng nguy hiểm: Tháng 12/2021, Tiểu ban chuyên gia vận chuyển hàng nguy hiểm của Liên Hợp Quốc đã thông qua hai mã UN 3551 và UN 3552 cho pin natri-ion, đồng thời mở rộng phép thử 38.3 sang loại pin này [11].
• Phép thử UN 38.3: Mỗi loại cell và pin natri-ion phải qua phép thử này như pin lithium và phải có bản tóm tắt kết quả thử [11][21].
• Đường hàng không: Hướng dẫn IATA năm 2026 chỉ cho phép pin natri-ion đóng gói riêng (UN 3551) đi trên máy bay chở hàng, với mức sạc không quá 30% [21].

Bốn dòng dễ bỏ sót khi đọc datasheet

Các con số nổi bật trên datasheet pin natri-ion, như nhiệt độ làm việc hay số chu kỳ, chỉ đúng trong điều kiện đo đi kèm:

• Nhiệt độ sạc tách khỏi nhiệt độ xả: Cell N162Ah của HiTHIUM xả được từ -40 °C nhưng chỉ sạc được từ -10 °C, còn giới hạn trên của cả sạc và xả là 60 °C [20].
• Điều kiện của số chu kỳ: Con số ≥ 20.000 chu kỳ của cell HiTHIUM chỉ đúng trong điều kiện đo riêng của hãng [20]:
  • Nhiệt độ khi đo là 25 ± 2 °C.
  • Cell được sạc và xả ở công suất 1P theo ký hiệu của hãng.
  • Số chu kỳ được tính tới khi dung lượng còn 70% (SOH 70%), và hãng không ghi độ sâu xả.
• Ngưỡng kết thúc tuổi thọ: Freen công bố hơn 10.000 chu kỳ tính tới SOH 60%, thấp hơn mốc 70% của HiTHIUM, nên không thể so trực tiếp hai con số này [31][20].
• Trạng thái chứng nhận: Các chứng nhận của cell HiTHIUM N162Ah vẫn đang trong quá trình thực hiện [20].

Bốn dòng này và các tiêu chuẩn trên đủ cho phần lớn quyết định chọn pin, còn các tình huống lẻ được trả lời ở phần hỏi đáp.
