Dây Cáp Điện DC Chuyên Dùng Cho Solar

---

2. Phân loại các loại dây DC phổ biến hiện nay

Trên thị trường hiện nay có một số loại dây cáp DC solar phổ biến được phân loại theo tiết diện lõi dẫn và mức điện áp định mức. Các hệ thống điện mặt trời thường sử dụng cáp đơn lõi bằng đồng, tiết diện từ 4mm² đến 6mm² là phổ biến nhất, ngoài ra còn có loại 10mm² cho hệ công suất lớn:

Đặc tính	Dây cáp DC 4mm²	Dây cáp DC 6mm²	Dây cáp DC 10mm²+
Ưu điểm	Linh hoạt, dễ lắp đặt, tiết kiệm chi phí	Chịu dòng cao hơn, giảm tổn hao điện	Chịu tải lớn, giảm sụt áp hiệu quả
Nhược điểm	Giới hạn dòng tải, không phù hợp hệ công suất lớn	Chi phí cao hơn, khó uốn hơn 4mm²	Giá cao, nặng và cứng, khó thi công

Bên cạnh tiết diện, dây cáp điện mặt trời còn được phân loại theo điện áp định mức. Hiện nay phổ biến là các loại cáp DC solar chịu được điện áp hệ thống 1000VDC hoặc 1500VDC.

Xu hướng các dự án mới thường sử dụng cáp 1500VDC để tương thích với các tấm pin và inverter thế hệ mới, cho phép thiết kế mạch chuỗi (string) dài hơn và hiệu quả hơn.

Ngoài ra, dây cáp DC solar luôn là loại hai lớp cách điện (double insulation) để tăng độ an toàn cách điện và chống chịu thời tiết tốt hơn

3. Lợi ích của việc sử dụng dây chuyên dụng cho điện năng lượng mặt trời

Sử dụng đúng dây cáp DC chuyên dụng cho điện năng lượng mặt trời mang lại nhiều lợi ích thiết thực về hiệu suất và an toàn cho hệ thống:

3.1 Đảm bảo hiệu suất truyền tải

Dây cáp solar có tiết diện phù hợp và chất liệu đồng tinh khiết giúp giảm điện trở, từ đó hạn chế sụt áp và tổn thất điện năng trên đường dây.

3.2 Độ bền và tuổi thọ cao

Cáp điện mặt trời chuyên dụng được thiết kế để hoạt động ngoài trời trong thời gian dài (25-30 năm), chịu được biên độ nhiệt độ rộng từ khoảng -40°C đến 90°C.

Vật liệu cách điện XLPE hoặc cao su chịu nhiệt cross-linked chất lượng cao giúp cáp khó lão hóa, không nứt vỡ dù tiếp xúc UV liên tục, đảm bảo tuổi thọ tương đương vòng đời hệ thống pin mặt trời.

3.3 An toàn cháy nổ và môi trường

Hầu hết các dây cáp DC solar cao cấp đều chống cháy lan, ít khói, không chứa halogen nên giảm thiểu khí độc khi xảy ra sự cố cháy.

Vỏ cáp làm từ vật liệu đặc biệt còn kháng axit/kiềm, tự dập tắt lửa giúp tăng mức độ an toàn cho công trình. Ngoài ra cáp đạt tiêu chuẩn RoHS không chứa các chất gây hại, thân thiện hơn với môi trường.

3.4 Chống nước và tia UV

Khả năng chống tia cực tím (UV) và độ ẩm cao là tiêu chuẩn của dây cáp mặt trời. Nhờ đó cáp có thể lắp đặt ngoài trời, trên mái nhà mà không lo bong tróc cách điện hay giảm chất lượng dẫn điện do nắng mưa.

4. Ứng dụng của dây DC trong hệ thống điện mặt trời

Trong một hệ thống điện năng lượng mặt trời, dây cáp DC xuất hiện ở hầu hết các kết nối chính trên phần điện một chiều:

4.1 Kết nối các tấm pin mặt trời (solar panels)

Dây cáp DC solar dùng để nối các tấm pin trong cùng một dãy (string) với nhau. Các tấm pin thường được đấu nối nối tiếp, đầu dương (+) của tấm này nối với đầu âm (-) của tấm kia bằng các đoạn dây DC ngắn có đầu nối MC4 chuyên dụng.

Nhờ những dây nối này, dòng điện DC do chuỗi tấm pin tạo ra sẽ được dẫn tập trung về dây cáp chính.

4.2 Từ giàn pin đến bộ biến tần (inverter)

Đây là ứng dụng chính của dây cáp điện mặt trời. Toàn bộ dòng điện DC từ các chuỗi pin sẽ hợp lại và dẫn qua cáp DC chính từ giàn pin xuống bộ inverter.

Cáp DC phải đảm bảo truyền tải dòng điện này một cách an toàn tới bộ biến tần, nơi dòng DC sẽ được biến đổi thành AC sử dụng cho phụ tải.

4.3 Kết nối pin lưu trữ và bộ điều khiển

Trong hệ thống điện mặt trời có lưu trữ (hệ off-grid hoặc hybrid), dây cáp DC còn được dùng để nối từ pin năng lượng mặt trời vào bộ điều khiển sạc và từ bộ lưu trữ (ắc quy, pin Lithium) tới inverter.

Những đoạn dây DC này thường có tiết diện lớn (vì dòng cao) và ngắn để giảm tổn hao. Việc sử dụng cáp DC chuyên dụng đảm bảo an toàn khi truyền dòng điện một chiều cường độ lớn giữa các thiết bị lưu trữ và chuyển đổi.

5. Kinh nghiệm chọn mua dây cáp điện mặt trời

Việc chọn mua dây cáp điện mặt trời đòi hỏi sự cẩn trọng bởi nó ảnh hưởng trực tiếp đến hiệu quả và an toàn hệ thống. Dưới đây là một số kinh nghiệm và lưu ý dành cho doanh nghiệp và hộ gia đình khi lựa chọn dây cáp DC solar:

5.1 Xác định đúng loại và tiết diện cáp cần dùng

Trước tiên, cần tính toán công suất hệ thống và chiều dài đường dây để chọn tiết diện dây phù hợp. Hệ thống nhỏ (vài kWp) thường dùng cáp 4mm², hệ lớn hơn có thể cần 6mm² hoặc hơn.

Tiết diện đủ lớn sẽ giúp hạn chế sụt áp trên dây và tránh quá nhiệt. Nếu dây phải đi một quãng đường dài từ mái xuống inverter, nên cân nhắc tăng tiết diện để đảm bảo hiệu suất.

5.2 Kiểm tra tiêu chuẩn và chứng nhận chất lượng

Chỉ nên chọn những loại cáp chuyên dụng có chứng nhận TUV/IEC cho solar, ghi rõ điện áp định mức (1000V/1500V DC) trên vỏ cáp. Cáp đạt tiêu chuẩn EN 50618 (ký hiệu H1Z2Z2-K) hoặc TUV PV1-F là những lựa chọn an toàn.

5.3 Kiểm tra cấu tạo cáp

Một sợi cáp solar tốt thường có lõi đồng nhiều sợi mềm, mạ thiếc chống ăn mòn, bao bọc bởi 2 lớp cách điện XLPE hoặc cao su tổng hợp không halogen. Khi mua, có thể cắt thử mẫu ngắn để xem lõi đồng có sáng đều, sợi đồng mảnh mềm (dễ uốn) hay không.

5.4 Mua đủ chiều dài và phụ kiện đồng bộ

Tính toán chiều dài dây cần dùng cho toàn hệ thống (từ pin đến inverter, đến pin lưu trữ…) và mua dư một chút để dự phòng. Nên mua luôn dây 2 màu đỏ – đen để phân biệt cực dương/âm, hoặc ít nhất đánh dấu màu khi lắp đặt để tránh nhầm lẫn.

Đồng thời, mua kèm các đầu nối MC4 chính hãng để đảm bảo kết nối các đoạn dây được kín nước, chắc chắn. Việc sử dụng đồng bộ dây và đầu nối chất lượng sẽ giúp hệ thống vận hành ổn định, giảm sự cố phải bảo trì.

6. Mua dây cáp DC cho điện mặt trời ở đâu uy tín?

Hiện nay, Việt Nam Solar đang cung cấp các dòng dây cáp điện mặt trời cao cấp, tập trung vào hai thương hiệu uy tín hàng đầu thế giới là Helukabel và Prysmian. Đây đều là những thương hiệu đã được khẳng định chất lượng trong lĩnh vực cáp điện năng lượng mặt trời, đáp ứng đầy đủ tiêu chuẩn kỹ thuật cho hệ thống điện mặt trời.

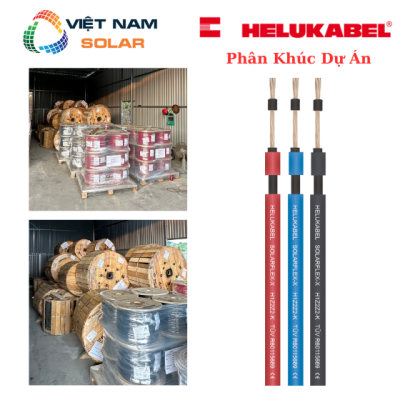

6.1 Dây cáp điện Solar Helukabel (Đức)

Helukabel là nhà sản xuất cáp điện nổi tiếng của Đức, được đánh giá là một trong những nhà sản xuất cáp hàng đầu thế giới. Cáp Helukabel SolarFlex đạt tiêu chuẩn 1500 V DC, chứng nhận EN 50618, cấu tạo lõi đồng mạ thiếc mềm dẻo (Class 5) và khả năng chống UV, ozone, chịu thời tiết, chống nước xuất sắc.

Cáp cũng không chứa halogen, chậm cháy và có thể chôn trực tiếp ngoài trời. Với xuất xứ chính hãng Đức, cáp Helukabel SolarFlex đảm bảo hiệu năng truyền dẫn vượt trội và tuổi thọ dài lâu cho hệ thống điện mặt trời.

6.2 Dây cáp điện Solar Prysmian (Ý)

Prysmian Group (trụ sở tại Milan, Ý) là tập đoàn đa quốc gia dẫn đầu toàn cầu về sản xuất cáp điện, viễn thông, trong đó có cáp solar. Được thiết kế và kiểm nghiệm theo tiêu chuẩn EN 50618:2014 và IEC 62930:2017 dành riêng cho PV.

Cáp Prysmian PRYSUN có lõi đồng bện mạ thiếc Class 5, hai lớp cách điện chống cháy lan, không chứa halogen, rất ít khói khi cháy. Vỏ cáp đặc biệt chịu được dung dịch axit/kiềm, chống tia UV và chịu ngập nước, thậm chí đạt cấp độ chống nước AD8 cao nhất hiện nay.

Tất cả các sản phẩm dây cáp solar Helukabel và Prysmian do Việt Nam Solar cung cấp đều là hàng nhập khẩu chính ngạch với đầy đủ thuế, có giấy tờ chứng nhận nguồn gốc (CO) và chất lượng (CQ). Quý khách sẽ được hỗ trợ tư vấn chọn đúng loại cáp phù hợp nhu cầu, đảm bảo đầu tư hiệu quả và an tâm về lâu dài.

Kết luận

Dây cáp điện DC chuyên dùng cho solar là thành phần nhỏ nhưng vô cùng quan trọng, ảnh hưởng trực tiếp đến hiệu quả và tuổi thọ của hệ thống điện năng lượng mặt trời. Việc đầu tư lựa chọn dây cáp mặt trời chất lượng cao, đúng tiêu chuẩn không chỉ giúp tối ưu hiệu suất phát điện mà còn đảm bảo an toàn cho tài sản và con người.

Việt Nam Solar tự hào mang đến giải pháp dây dẫn điện mặt trời toàn diện – từ việc cung cấp các dòng cáp DC cao cấp của Helukabel và Prysmian, cho đến dịch vụ tư vấn, lắp đặt chuyên nghiệp. Hãy liên hệ với chúng tôi để được tư vấn giải pháp phù hợp nhất cho nhu cầu năng lượng mặt trời của bạn!
