Kẹp cáp solar thường được làm từ các vật liệu chất lượng cao như nhôm hoặc thép không gỉ để đảm bảo tính bền và độ bền theo thời gian. Chúng có thiết kế đơn giản, dễ dàng lắp đặt và điều chỉnh, đồng thời giữ cáp an toàn và tránh việc bị đứt hoặc hỏng hóc do chấn động hoặc tác động bên ngoài. Việt Nam Solar nhận thấy vai trò quan trọng trong hệ thống điện mặt trời, kẹp cáp solar đóng góp đáng kể vào sự ổn định và hiệu suất của hệ thống.

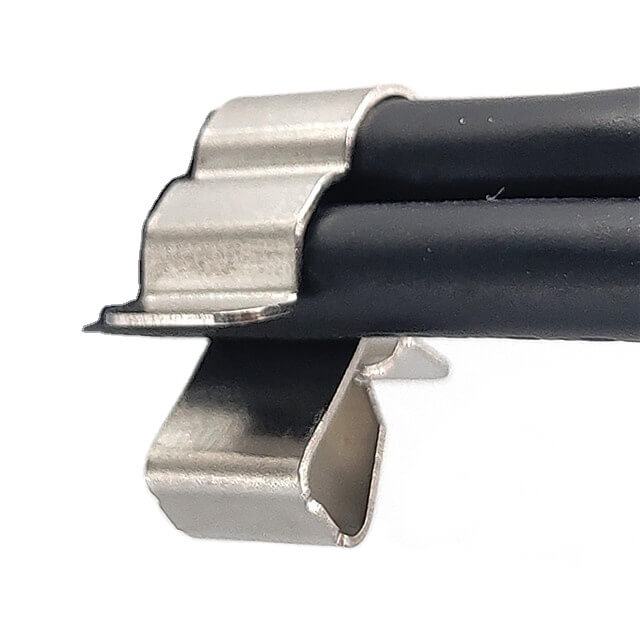

Kẹp cáp solar là gì?

Kẹp cáp solar, hay còn được gọi là kẹp treo cáp solar hoặc kẹp dây điện tấm pin năng lượng mặt trời, là một phụ kiện quan trọng trong hệ thống điện mặt trời, được sử dụng để quản lý dây cáp điện một cách hiệu quả.

Tham Khảo GIá Chi TIết

Pin Lithium - Ac Quy - Pin lưu trữ điện mặt trời

47 Products

Tấm Pin Năng Lượng Mặt Trời

172 Products

Bộ Inverter Hòa Lưới Điện Mặt Trời

231 Products

Dây Điện

2 Products

Chức năng chính của kẹp cáp solar là giữ cho dây cáp điện năng lượng mặt trời được cố định và sắp xếp một cách gọn gàng. Khi các tấm pin mặt trời được kết nối với nhau, kẹp cáp solar đảm bảo rằng dây cáp không bị rơi xuống phía dưới và không bị hư hỏng. Điều này đảm bảo an toàn và duy trì hiệu suất hoạt động của hệ thống điện mặt trời.

Kẹp cáp solar thường có thiết kế uốn cong độc đáo và các cạnh được xử lý mịn để ngăn chặn và loại bỏ hiện tượng cọ xát, từ đó tránh làm hỏng lớp vỏ cách điện của dây cáp. Điều này giúp bảo vệ dây cáp và đảm bảo rằng hệ thống điện mặt trời hoạt động một cách ổn định và an toàn trong thời gian dài.

Với vai trò quan trọng trong hệ thống điện mặt trời, kẹp cáp solar đóng góp đáng kể vào việc quản lý và bảo vệ dây cáp điện năng lượng mặt trời, tạo điều kiện cho hoạt động hiệu quả và bền vững của hệ thống.

Chi tiết sản phẩm kẹp cáp solar

Kẹp cáp solar thường được làm từ vật liệu như nhôm hoặc thép không gỉ, có thiết kế đơn giản nhưng chức năng quan trọng trong hệ thống điện mặt trời. Dưới đây là một mô tả cơ bản về cấu tạo của kẹp cáp solar:

Thân kẹp: Đây là phần chính của kẹp cáp, có hình dạng dẹp và dài, thích hợp để giữ và cố định cáp điện mặt trời. Thân kẹp thường được uốn cong hoặc có các rãnh, lỗ hoặc kẹp nhỏ để giữ cáp chắc chắn.
Kẹp cáp: Kẹp cáp là thành phần quan trọng để cố định cáp vào thân kẹp. Kẹp có thể được điều chỉnh hoặc có các chốt, bulông hoặc khóa để đảm bảo cáp không bị lỏng hoặc trượt ra khỏi kẹp.
Đinh vít hoặc bulông: Để lắp đặt kẹp cáp vào khung giàn hoặc bề mặt cố định khác, đinh vít hoặc bulông được sử dụng để gắn kẹp chặt vào vị trí.
Lớp bảo vệ: Một số loại kẹp cáp solar có thêm lớp bảo vệ bên ngoài, như chất liệu nhựa hoặc cao su, để giảm ma sát và bảo vệ cáp khỏi va chạm hoặc hư hỏng.

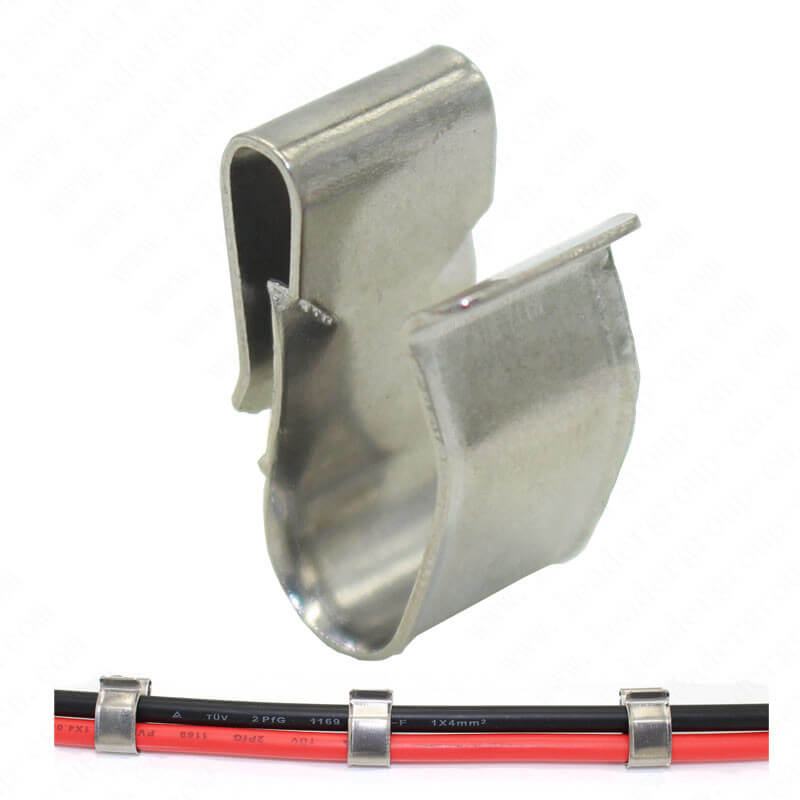

Cấu trúc thiết kế kẹp cáp solar

Kẹp cáp solar được thiết kế với cấu trúc tổng thể hình chữ S, mang lại tính linh hoạt và hiệu quả trong việc quản lý dây cáp điện mặt trời. Dưới đây là mô tả về ba loại kẹp cáp solar phổ biến:

Kẹp cáp solar với 1 rãnh: Loại này được thiết kế với một rãnh phân cách, giúp luồn và giữ chặt dây cáp điện DC. Kẹp này thích hợp để treo một sợi cáp duy nhất.
Kẹp cáp solar với 2 rãnh: Loại này có hai rãnh phân cách, cho phép luồn và giữ chặt hai sợi cáp điện DC. Điều này giúp quản lý các dây cáp từ hai tấm pin mặt trời hoặc từ các vị trí khác nhau trong hệ thống.
Kẹp cáp solar với 4 hoặc 6 rãnh: Đây là loại kẹp có nhiều rãnh phân cách hơn, cho phép quản lý và sắp xếp nhiều dây cáp điện DC. Chúng được sử dụng để treo và cố định nhiều sợi cáp từ nhiều tấm pin mặt trời hoặc từ các vị trí khác nhau trong hệ thống.

Các loại kẹp cáp solar này thường được làm từ vật liệu chất lượng cao như nhôm hoặc thép không gỉ, đảm bảo độ bền và khả năng chịu được môi trường khắc nghiệt. Thiết kế rãnh ngăn xếp của chúng giúp giữ cáp điện mặt trời an toàn, gọn gàng và tiện lợi trong quá trình vận hành hệ thống điện mặt trời.

Kẹp cáp solar 2 dây

Kẹp cáp solar 2 dây là một loại kẹp nhỏ gọn được thiết kế để treo từ một đến hai sợi cáp điện năng lượng mặt trời. Loại kẹp này có thể có 2 rãnh đôi hoặc 1 rãnh kép, tùy thuộc vào yêu cầu cụ thể.

Kẹp cáp solar 2 dây thường được sử dụng để quản lý cáp cho mỗi tấm pin mặt trời trong hệ thống. Với kích thước nhỏ gọn, chúng dễ dàng lắp đặt và cố định các sợi cáp một cách chính xác. Loại kẹp này thường được sử dụng ở những vị trí có số lượng sợi cáp ít, nơi mà chỉ cần treo và quản lý một hoặc hai sợi cáp.

Kẹp cáp solar 2 dây được làm từ các vật liệu chất lượng cao, như nhôm hoặc thép không gỉ, để đảm bảo độ bền và khả năng chịu được điều kiện môi trường khắc nghiệt. Thiết kế đôi hoặc kép rãnh giúp kẹp cáp nắm bắt chặt chẽ các sợi cáp, đảm bảo an toàn và duy trì hiệu suất hoạt động của hệ thống điện mặt trời.

Kẹp cáp solar 2 dây là một phụ kiện quan trọng trong hệ thống điện mặt trời, giúp quản lý và bảo vệ cáp điện một cách hiệu quả, đồng thời tạo điều kiện cho hoạt động ổn định và hiệu quả của hệ thống.

Kẹp cáp solar 4 dây

Kẹp cáp solar 4 dây là một thiết kế thông minh có 4 rãnh, được sử dụng để định vị và bảo vệ dây cáp điện năng lượng mặt trời. Kẹp treo cáp solar 4 dây có kích thước lớn, độ dày cao và khả năng chịu lực tốt để lắp đặt từ 1 đến 4 sợi cáp cùng lúc trên mỗi kẹp. Chúng thường được sử dụng để quản lý cáp đấu nối giữa các tấm pin năng lượng mặt trời với nhau.

Với kích thước lớn, độ dày cao và khả năng chịu lực tốt, kẹp cáp solar 4 dây đảm bảo sự ổn định và bền bỉ trong quá trình lắp đặt và vận hành. Chúng được làm từ các vật liệu chất lượng cao, như nhôm hoặc thép không gỉ, để đảm bảo độ bền và khả năng chịu được môi trường khắc nghiệt.

Kẹp cáp solar 6 dây

Kẹp cáp solar 6 dây là loại kẹp có kích thước lớn nhất và được coi là một trong những loại kẹp cáp solar lớn nhất. Mỗi kẹp được thiết kế với 6 rãnh để có thể luồn và sắp xếp đến 6 sợi cáp cùng một lúc. Kẹp treo cáp solar 6 dây có bản rộng lớn hơn và được làm bằng thép không gỉ dày hơn để tăng cường khả năng chịu lực vượt trội. Chúng thường được sử dụng để quản lý số lượng cáp lớn, bao gồm cáp kết nối giữa các chuỗi tấm pin năng lượng mặt trời với nhau hoặc cáp kết nối chuỗi tấm pin với biến tần.

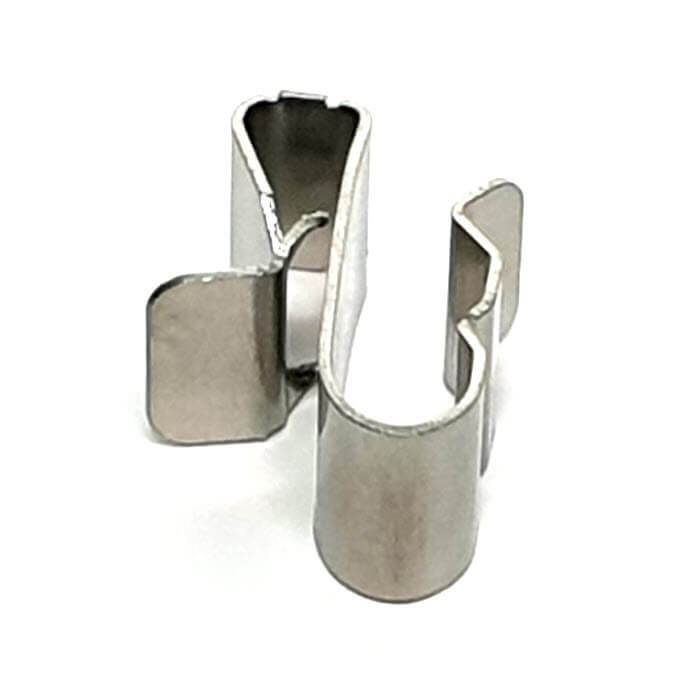

Phân loại kẹp cáp solar

Kẹp cáp solar inox 304

Kẹp cáp solar inox 304 được sản xuất từ nguyên liệu thép không gỉ Austenit, với thành phần chứa 18% crom và 10% niken. Vật liệu này có từ tính thấp, tính dẫn điện và dẫn nhiệt thấp hơn thép cacbon. Do đó, kẹp treo cáp solar inox 304 có khả năng chống ăn mòn và chống gỉ sét tốt trong điều kiện tự nhiên.

Kẹp cáp solar inox 304 còn có khả năng chống tác động của oxi hóa bề mặt, chịu nhiệt tốt và kháng tia UV xuất sắc. Vật liệu inox 304 cũng có từ tính thấp, không gây nhiễu tín hiệu và không phát sinh nhiệt, đảm bảo hệ thống điện truyền dẫn ổn định. Kẹp cáp solar inox 304 có độ cứng cao và đáp ứng khả năng chịu lực vượt trội.

Kẹp cáp solar inox 316

Kẹp cáp solar inox 316 được sản xuất từ mác thép không gỉ Austenitic, có chứa tối thiểu 7% Niken, 16% Crom và tối đa 0.08% Carbon. Thành phần này cũng bao gồm Molypden, làm cho kẹp cáp inox 316 có khả năng chống ăn mòn tốt hơn kẹp cáp inox 304, đặc biệt là trong môi trường chứa Clorua, nơi có tồn tại các vết rỗ và kẽ hở ăn mòn.

Kẹp treo cáp solar inox 316 có khả năng chống ăn mòn hiệu quả trong các môi trường khắc nghiệt, bao gồm khu vực cận biển, nơi có tính ăn mòn cao, khu vực có mưa axit và không khí ô nhiễm. Chất lượng của kẹp cáp solar inox 316 được đánh giá cao hơn nhiều so với kẹp cáp inox 304, do đó, giá thành của kẹp cáp inox 316 cũng cao hơn so với kẹp cáp solar inox 304.

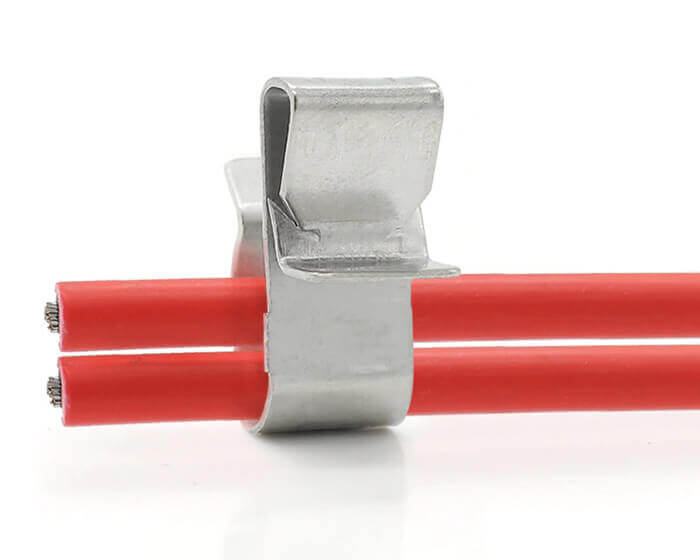

Lợi ích mang lại của kẹp cáp solar

Với thiết kế khoa học, kẹp cáp solar giúp quản lý tuyến cáp gọn gàng và khoa học. Các dây cáp được sắp xếp song song và phân tách đều nhau, tăng tính thẩm mỹ và dễ dàng nhận diện và xử lý sự cố. Kẹp cũng tương thích với mọi hệ thCáp solar là một thành phần quan trọng trong hệ thống năng lượng mặt trời, và việc sử dụng kẹp cáp solar giúp quản lý và bảo vệ cáp một cách hiệu quả. Đây là các ưu điểm của kẹp cáp solar:

Bảo vệ cáp: Kẹp cáp solar giữ cáp điện năng lượng mặt trời ở vị trí cố định và an toàn. Nó ngăn chặn sự chảy vòng và giúp tránh việc cáp bị kéo và căng thẳng, giảm nguy cơ hỏng hóc và hỏng cáp.
Gọn gàng và tổ chức: Kẹp cáp solar giúp sắp xếp cáp một cách gọn gàng và tổ chức. Nó giữ cáp điện mặt trời được xếp chồng lên nhau và không bị rối lên nhau, giúp dễ dàng theo dõi và bảo trì hệ thống.
Chống rung và chấn động: Kẹp cáp solar giữ cáp ở vị trí cố định và giảm rung động. Điều này giúp tránh tình trạng cáp bị đứt hoặc hỏng hóc do rung động và chấn động trong quá trình vận hành.
Chống ăn mòn và thời tiết: Kẹp cáp solar thường được làm từ các vật liệu chống ăn mòn như thép không gỉ hoặc nhựa PVC chất lượng cao. Điều này giúp kẹp chịu được tác động của môi trường khắc nghiệt và thời tiết như nhiệt độ cao, ẩm ướt, tia cực tím và hóa chất.
Dễ lắp đặt: Kẹp cáp solar thường có thiết kế dễ lắp đặt và tháo rời. Điều này giúp tiết kiệm thời gian và công sức khi cài đặt hệ thống năng lượng mặt trời và cũng thuận tiện cho việc bảo trì và sửa chữa sau này.
Tuổi thọ cao: Kẹp cáp solar được thiết kế để có tuổi thọ cao và khả năng chịu tải lớn. Chúng thường được làm từ các vật liệu chất lượng cao và được thử nghiệm để đảm bảo độ bền và độ tin cậy trong môi trường khắc nghiệt.

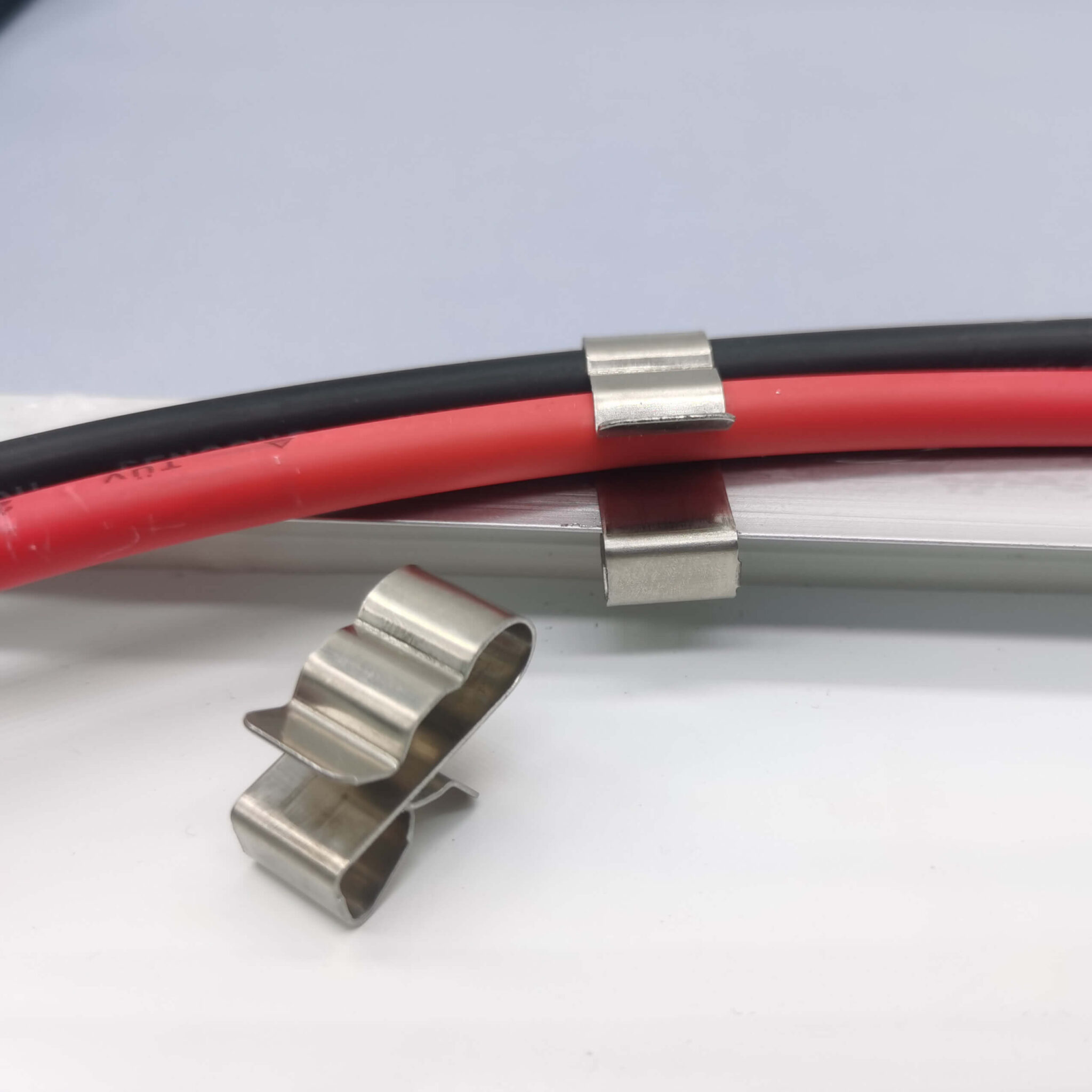

Ứng dụng của kẹp cáp solar trong năng lượng mặt trời

Kẹp cáp solar có thể được sử dụng để cố định từ 2 đến 6 dây dẫn tại một điểm lắp đặt và phù hợp với các loại cáp có tiết diện từ 4.0mm2 đến 7.6mm2. Chúng có thiết kế chắc chắn và được làm từ thép không gỉ 304 hoặc 316 chống ăn mòn, đảm bảo tính bền bỉ và đáng tin cậy trong mọi môi trường lắp đặt.

Dưới đây là một số ứng dụng phổ biến của kẹp cáp solar:

Kẹp dây điện cho tấm pin năng lượng mặt trời: Kẹp cáp solar được sử dụng để cố định dây cáp điện trên tấm pin, giúp giữ chặt cáp và tránh việc nó bị rối lên nhau. Điều này không chỉ tăng tính thẩm mỹ mà còn giúp bảo vệ cáp khỏi hỏng hóc và căng thẳng không mong muốn.
Kẹp cáp solar trên xe rơ moóc: Kẹp cáp solar cũng có thể được sử dụng để cố định dây cáp điện trên xe rơ moóc chở hàng. Chúng giúp giữ cáp điện ở vị trí cố định và tránh việc cáp bị kéo hoặc căng thẳng trong quá trình vận chuyển.
Kẹp cáp solar cho dây điện điều khiển: Kẹp cáp solar cũng có thể được sử dụng để cố định các dây điện điều khiển trong các ứng dụng công nghiệp khác. Chúng giúp tổ chức và duy trì các dây điện một cách an toàn và gọn gàng.

Cách lắp đặt kẹp cáp solar

Việc lắp đặt kẹp cáp solar đúng cách có thể mang lại nhiều lợi ích, bao gồm giảm thiểu công việc bảo trì, nâng cao tuổi thọ của hệ thống điện năng lượng mặt trời, kiểm soát sự cố và đảm bảo truyền dẫn điện ổn định. Dưới đây là các tiêu chí kỹ thuật cần được tuân thủ khi lắp đặt kẹp cáp solar:

Đường kính cáp khuyến nghị: Lựa chọn kẹp cáp phù hợp với đường kính cáp trong khoảng từ 4.0mm đến 7.6mm.
Số lượng dây cáp cho mỗi kẹp: Để đảm bảo sự ổn định, mỗi kẹp nên giữ 2 đến 4 dây cáp điện với tiết diện 4.0mm2 hoặc 6.0mm2.
Độ dày khung và giá đỡ tấm pin: Kẹp cáp cần phù hợp với độ dày khung và giá đỡ của tấm pin, thông thường từ 1.0mm đến 3.2mm.
Đảm bảo độ cố định và an toàn: Khi lắp đặt, cần chắc chắn rằng kẹp cáp được gắn chặt và an toàn, đảm bảo không có sự di chuyển hay lỏng lẻo.
Số lượng kẹp cáp: Thường được khuyến nghị lắp đặt một kẹp cáp cho mỗi 1m – 1m2 chiều dài thanh ray của tấm pin mặt trời. Điều này giúp quản lý cáp một cách tốt hơn và tạo nên một hệ thống gọn gàng và chắc chắn.
Số lượng kẹp cáp cho mỗi mô-đun PV: Để đạt được việc quản lý cáp tấm pin mặt trời đẹp, gọn gàng và đơn giản, thường cần sử dụng từ 2 đến 3 kẹp cáp cho mỗi mô-đun PV.

Lời kết

Kẹp cáp solar đóng vai trò quan trọng trong việc quản lý cáp điện và tạo tính thẩm mỹ cho hệ thống điện năng lượng mặt trời. Chúng giúp đảm bảo sự ổn định, an toàn và hiệu quả của hệ thống. Việc lắp đặt kẹp cáp solar đúng cách là một yếu tố quan trọng để đạt được hiệu suất tối ưu và tuổi thọ dài cho hệ thống năng lượng mặt trời của bạn. Vì thế bạn hãy liên lạc với Việt Nam Solar để được chúng tôi hỗ trợ một cách nhanh chóng và mang lại hiệu quả cao nhất.
