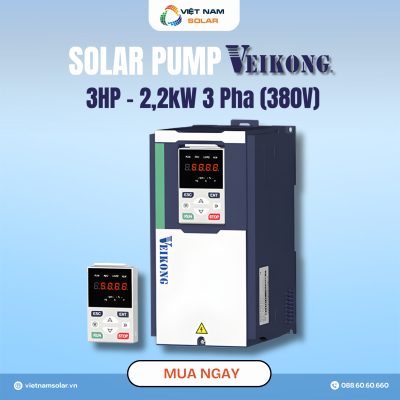

Biến Tần Bơm Nước Năng Lượng Mặt Trời Veikong 3HP – 2,2kW (380V – 3 Pha)
Biến tần bơm nước năng lượng mặt trời Veikong cho bơm 3HP (≈ 2,2kW) – 3 pha 380V là giải pháp giúp máy bơm vận hành bằng điện từ dàn pin mặt trời. Thiết bị nhận điện DC từ pin, sau đó chuyển đổi sang AC 380V – 3 pha để chạy motor bơm. Nhờ tích hợp MPPT, hệ thống bám theo cường độ nắng thực tế trong ngày, giúp bơm chạy ổn định hơn khi nắng mạnh/yếu hoặc có mây che.
1) Biến tần bơm nước năng lượng mặt trời 3HP -2,2kW (380V – 3 Pha)
Biến tần bơm nước năng lượng mặt trời là thiết bị chuyên dụng để chạy bơm bằng nguồn điện từ pin mặt trời. Thiết bị chuyển điện DC từ dàn pin sang điện AC phù hợp để cấp cho motor bơm (trường hợp này là 380V – 3 pha). Điểm quan trọng của dòng Solar Pump là có MPPT để tối ưu công suất khai thác từ PV theo mức nắng thực tế.
Giải pháp này thường dùng cho tưới nông nghiệp, bơm giếng/bơm hỏa tiễn, bơm ao hồ, bơm lên bồn chứa… đặc biệt phù hợp khu vực khó kéo điện lưới hoặc cần giảm chi phí điện ban ngày.
Giới thiệu tủ biến tần bơm 4kW – 3Pha/380V (TD.PUMP.004G-4) dùng cho bơm 3HP–4HP
Với bơm 3HP (≈ 2,2kW) – 3 pha 380V, nhiều công trình thực tế ưu tiên lựa chọn tủ/biến tần 4kW theo hướng dư công suất nhằm tăng độ ổn định khi vận hành. Cách lựa chọn này giúp bơm khởi động êm, giảm hiện tượng hụt tải, và duy trì hiệu suất tốt hơn trong các điều kiện như cột áp cao, đường ống dài, hoặc bức xạ mặt trời dao động theo thời điểm trong ngày.
Tủ TD.PUMP.004G-4 là cấu hình lắp sẵn theo tiêu chuẩn, thiết bị được bố trí khoa học và gọn gàng, hỗ trợ thi công thuận tiện, rút ngắn thời gian lắp đặt và hạn chế sai sót trong quá trình đấu nối tại công trình.
Thành phần chính trong tủ TD.PUMP.004G-4 (tham chiếu cấu hình tiêu chuẩn):
- Biến tần Veikong Solar Pump 4kW – 380V 3 pha (model VFD500-40T00400-PV)
- CBDC (CB bảo vệ DC) giúp cô lập PV khi bảo trì (model 1SD420C, thương hiệu Sigma)
- Vỏ tủ sắt sơn tĩnh điện, bố trí thiết bị gọn, có lỗ thoát nhiệt 2 bên, dễ lắp đặt & kiểm tra
2) Thông số kỹ thuật – Tủ biến tần bơm 4kW 3Pha/380V (TD.PUMP.004G-4)
3) Cách sử dụng biến tần bơm Veikong 3 pha 380V (Solar Pump Inverter)
Hướng dẫn dưới đây giúp bạn đấu nối đúng, cài đặt đúng motor và vận hành ổn định theo nắng cho bơm 3HP – 380V – 3 pha.
A) Kiểm tra trước khi cấp điện
- Tem motor 3 pha: điện áp 380V, dòng định mức, công suất 3HP/2,2kW, tần số 50Hz.
- Dàn pin: tính đúng Voc/Vmp string để không vượt ngưỡng DC và bám vùng MPPT.
- Đường ống & van: không nghẹt/không kẹt cánh; có nước mồi nếu là bơm ly tâm.
- Dây dẫn & cos: siết chặt, đúng tiết diện; hạn chế mối nối tạm gây nóng và sụt áp.
- Tiếp địa: bắt buộc tiếp địa khung pin + vỏ tủ/biến tần, nhất là mùa mưa giông.
B) Đấu nối đúng thứ tự (rất quan trọng)
- PV side: nên có CBDC/CB DC để ngắt nhanh khi bảo trì.
- AC side: đấu đúng ngõ ra U/V/W sang motor (không đấu nhầm vào điện lưới).
- Cảm biến/phao (nếu có): đấu vào cổng điều khiển theo sơ đồ (phao bồn, chống cạn, áp lực…).
C) Cài đặt lần đầu (cài đúng để bơm chạy bền)
- Nhập thông số motor theo tem: điện áp, dòng, tần số 50Hz, công suất (kW/HP).
- Chọn chế độ PV/MPPT: để biến tần tự điều chỉnh theo nắng.
- Thiết lập tăng/giảm tốc: khởi động êm, giảm sốc cơ khí và giảm “gồng tải”.
- Kích hoạt bảo vệ thiếu nước (nếu có): tránh chạy khô gây hư bơm/motor.
Gợi ý: Chỉ cần chụp tem motor + mô tả cột áp/độ sâu giếng/đường ống để set thông số nhanh và sát tải.
D) Cách vận hành hằng ngày
- Bước 1: Bật CBDC/CB DC để cấp nguồn PV cho biến tần.
- Bước 2: Quan sát màn hình, kiểm tra điện áp PV có lên ổn định không.
- Bước 3: Nhấn RUN/START (hoặc AUTO nếu có phao/cảm biến).
- Bước 4: Theo dõi dòng/tần số và lưu lượng nước vài phút đầu.
- Bước 5: Khi dừng bơm: STOP → sau đó mới ngắt CBDC (hạn chế ngắt DC đột ngột khi đang tải nếu không cần thiết).
4) Giá biến tần bơm Veikong 3HP – 2,2kW 380V 3 pha bao nhiêu?
Video tham khảo giá Solar Pump
Video dưới đây giúp bạn tham khảo mức giá và các cấu hình Solar Pump phổ biến để dễ so sánh, lựa chọn công suất phù hợp.
Giá biến tần/tủ bơm Veikong cho bơm 3HP – 380V – 3 pha thường không cố định vì còn phụ thuộc model chọn (đúng tải hay dư tải),
phụ kiện bảo vệ DC/AC, kiểu đóng tủ hoàn chỉnh, chiều dài dây và các thiết bị tự động (phao/cảm biến).
Vì vậy để báo giá sát nhu cầu và tránh mua sai, nên chốt cấu hình theo tải thực tế.
Lưu ý: Bơm 3HP (≈ 2,2kW) 3 pha 380V có thể chọn đúng 2,2kW hoặc chọn dư 4kW để bơm chạy “nhẹ tải” hơn khi cột áp cao/ống dài/nắng dao động. Chọn hướng nào sẽ ảnh hưởng trực tiếp tới chi phí.
Để báo giá nhanh và đúng, bạn nên cung cấp các thông tin sau
- Ảnh tem motor bơm (kW/HP, điện áp 380V, dòng, tần số).
- Loại bơm (bơm chìm/bơm hỏa tiễn/bơm ly tâm) và mục đích sử dụng.
- Cột áp – lưu lượng hoặc độ sâu giếng/độ cao bồn.
- Chiều dài dây từ vị trí lắp pin tới tủ/bơm.
- Nhu cầu tự động (phao bồn, chống cạn, công tắc áp lực…).
Khi có đủ thông tin trên, việc chốt model (2,2kW hay 4kW), số tấm pin và danh mục phụ kiện sẽ rõ ràng hơn, hạn chế phát sinh.
5) Lưu ý khi lắp đặt biến tần bơm Veikong 3HP – 380V 3 pha
Dưới đây là các lưu ý quan trọng giúp hệ bơm vận hành ổn định và hạn chế lỗi thường gặp khi lắp đặt hệ Solar Pump cho bơm 3HP – 3 pha 380V.
- Chọn đúng motor 3 pha 380V: kiểm tra tem motor (380V, dòng định mức, 50Hz). Không dùng nhầm motor 220V.
- Tính đúng điện áp dàn pin (Voc/Vmp): đảm bảo Voc string không vượt DC max và Vmp bám vùng MPPT (mục tiêu 530V).
- Ưu tiên có CBDC/CB DC: giúp cô lập PV khi bảo trì và tăng an toàn vận hành phía DC.
- Tiết diện dây phù hợp & hạn chế kéo dây quá xa: dây nhỏ/kéo xa dễ sụt áp, nóng dây, bơm hụt lực.
- Tiếp địa bắt buộc: tiếp địa khung pin và vỏ tủ/biến tần để giảm rò điện, tăng an toàn.
- Đặt tủ nơi khô ráo, thoáng gió: tránh mưa tạt/nắng gắt trực tiếp; chừa khoảng thoáng để tản nhiệt.
- Cài đúng thông số motor theo tem: cài sai thường gây quá dòng/báo lỗi hoặc bơm chạy không ổn định.
- Không để bơm chạy khô: nên có cảm biến cạn/chống chạy khô, nhất là bơm giếng/bơm hỏa tiễn.
Gợi ý: chuẩn bị ảnh tem motor + cột áp/lưu lượng + khoảng cách từ dàn pin đến nhà bơm để tư vấn cấu hình nhanh và sát thực tế.
6) FAQ – Câu hỏi thường gặp về biến tần bơm NLMT Veikong 3HP – 380V 3 pha
1) Biến tần bơm NLMT có cần bình ắc quy không?
Thông thường không cần. Solar Pump phổ biến là bơm trực tiếp theo nắng để giảm chi phí và đơn giản bảo trì.
Nếu cần dùng ngoài giờ nắng, ưu tiên phương án bồn chứa hoặc nguồn AC dự phòng tùy nhu cầu.
2) Trời nhiều mây hoặc nắng yếu thì bơm 3 pha có chạy không?
Có thể chạy vì MPPT sẽ tự tối ưu theo bức xạ, nhưng lưu lượng sẽ giảm khi nắng yếu.
Muốn ổn định hơn, nên tăng kWp dàn pin và tránh bóng che lên tấm pin.
3) Bơm 3HP (≈ 2,2kW) có thể dùng biến tần 4kW được không?
Có. Nhiều công trình chọn biến tần 4kW cho bơm 3HP để “dư tải”, giúp khởi động êm và ổn định hơn
khi cột áp cao, ống dài hoặc nắng dao động.
4) Cần bao nhiêu tấm pin để chạy bơm 3HP 380V 3 pha?
Không có con số cố định vì phụ thuộc cột áp – lưu lượng – loại bơm – chiều dài dây và thông số từng tấm pin.
Điểm quan trọng là Vmp string bám gần 530V và Voc string không vượt 900V (chừa biên khi trời lạnh).
Nếu bạn cung cấp loại tấm pin dự kiến, việc chốt số tấm sẽ chính xác hơn.
5) Có cần lắp CBDC/CB DC không?
Nên có. CBDC/CB DC giúp cô lập nguồn PV khi bảo trì, tăng an toàn và giúp hệ thống rõ ràng, dễ kiểm tra.
6) Vì sao bơm chạy yếu hoặc hay ngắt khi nắng thay đổi?
Nguyên nhân thường gặp: thiếu kWp dàn pin, bóng che, string chưa đúng vùng làm việc (Voc/Vmp),
hoặc tải bơm nặng (cột áp/ống dài) khiến dòng tăng. Giải pháp: tối ưu dàn pin, kiểm tra đường ống và cân nhắc phương án dư biến tần + dư pin.
