Chống sét điện mặt trời là một giải pháp cần thiết để đảm bảo an toàn và ổn định cho hệ thống điện mặt trời. Mỗi dự án điện mặt trời có quy mô, thiết bị, vị trí và đặc điểm riêng biệt, do đó giải pháp chống sét cho mỗi dự án cũng sẽ khác nhau. Trong bài viết dưới đây Việt Nam Solar sẽ chia sẻ những kinh nghiệm và giải pháp cụ thể để bảo vệ hiệu quả hệ thống điện mặt trời khỏi nguy cơ sét đánh.

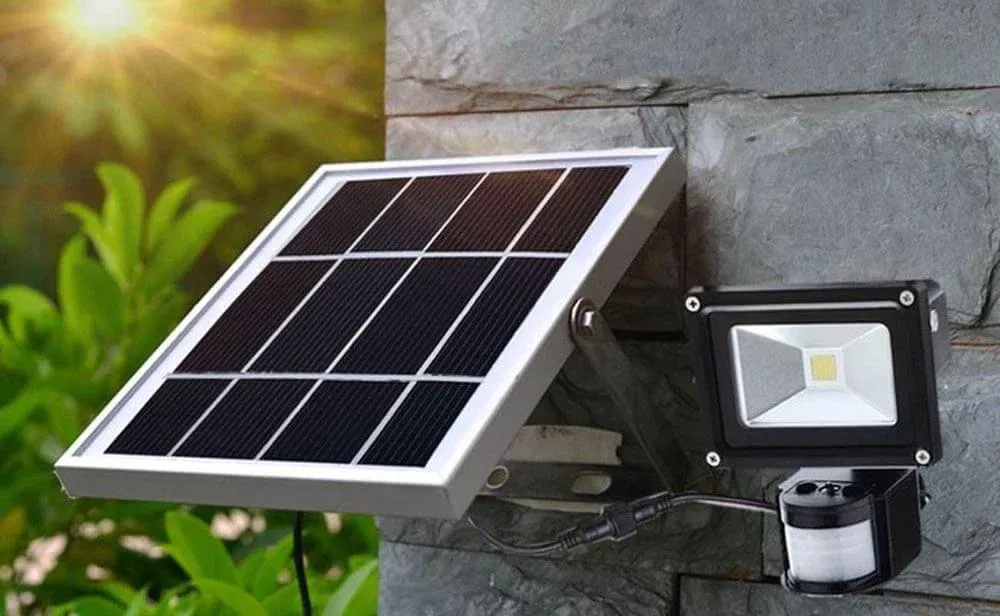

Quy định lựa chọn lắp đặt đèn đường năng lượng mặt trời
Dưới đây là những yêu cầu quan trọng cần cân nhắc khi phân loại vùng bảo vệ và lựa chọn/lắp đặt hệ thống năng lượng mặt trời, tuân thủ các tiêu chuẩn quốc tế và quy định tại Việt Nam:
Vùng bảo vệ chống sét (LPZ0…3):
- Xác định các vùng bảo vệ chống sét (LPZ) từ 0 đến 3 dựa trên tiêu chuẩn IEC 62305.
- Thiết kế hệ thống tiếp địa và lưới chống sét phù hợp với từng vùng LPZ.
Dạng sóng thử nghiệm SPD tương đối (8/20μs hoặc 10/350μs):
- Lựa chọn thiết bị bảo vệ chống sét (SPD) có dạng sóng thử nghiệm phù hợp với từng vùng LPZ.
- Ưu tiên SPD có dạng sóng 10/350μs cho các khu vực dễ bị sét đánh trực tiếp.
Cấp độ bảo vệ điện áp:
- Xác định cấp độ bảo vệ điện áp thích hợp cho từng vùng LPZ.
- Lựa chọn SPD có cấp độ bảo vệ phù hợp để đảm bảo an toàn cho thiết bị.
Điện áp hở mạch phía DC:
- Tính toán và thiết kế hệ thống chống sét DC đáp ứng điện áp hở mạch của mạng điện DC.
- Đảm bảo SPD DC có khả năng chịu đựng điện áp hở mạch cao.
Giao thoa sóng hài:
- Đánh giá mức độ giao thoa sóng hài trong hệ thống điện mặt trời DC.
- Lựa chọn SPD có khả năng chống giao thoa sóng hài phù hợp.
Việc tuân thủ các tiêu chuẩn quốc tế như IEC 62305, IEC 61312, IEC 61643-11 cùng với quy định tại Việt Nam (GB 50057) là rất quan trọng để thiết kế hệ thống chống sét an toàn và hiệu quả cho các dự án điện mặt trời.
Giải pháp bảo vệ đèn đường năng lượng mặt trời khi có sấm sét
Chống sét trực tiếp
Theo như thông tin bạn cung cấp, có thể tóm tắt các phương án chống sét đèn đường năng lượng mặt trời như sau:
Đối với hệ thống điện mặt trời quy mô lớn (tòa nhà, xí nghiệp, nhà máy):
- Lắp đặt cột thu lôi theo công nghệ phát xạ sớm, gắn trên các trụ độc lập ngoài trời.
- Các đầu kim thu sét chủ động này có bán kính bảo vệ rộng, từ 50 – 107m.
- Bố trí số lượng cột thu lôi hợp lý để bảo vệ toàn bộ hệ thống điện mặt trời.
Đối với hệ thống điện mặt trời quy mô nhỏ (nhà ở, cột đèn điện mặt trời, biển báo):
- Sử dụng kim thu lôi truyền thống.
- Nếu sử dụng kim phân tán sét trên mái nhà, sẽ có hiệu quả tốt hơn.
- Công nghệ phân tán điện tích giúp ngăn ngừa sét đánh xuống khu vực được bảo vệ.
Như vậy, các phương án chống sét đèn đường năng lượng mặt trời trực tiếp phụ thuộc vào quy mô của hệ thống. Đối với hệ thống lớn, cần lắp đặt các cột thu lôi chủ động với bán kính bảo vệ rộng, trong khi đối với hệ thống nhỏ, việc sử dụng kim thu lôi truyền thống và phân tán điện tích trên mái nhà là hiệu quả hơn.
Chống sét lan truyền cho nguồn điện DC
Dưới đây là cách tôi có thể tóm tắt lại các giải pháp chống sét lan truyền cho nguồn điện DC trong hệ thống điện mặt trời:
Đối với hệ thống đã lắp đặt cột thu lôi:
- Sử dụng các thiết bị chống sét loại 1 như DS60VGPV, DS50VGPV-G/10KT
- Các thiết bị này được lắp đặt ngay tại lối vào DC của Inverter và các tấm pin, tuân thủ khuyến cáo CLS/TS 5039-12.
Đối với hệ thống không được trang bị cột thu lôi:
- Sử dụng các thiết bị chống sét loại 2 như DS50VGPV, DS240-DC, ATVOLTP
- Các thiết bị này được lắp đặt để bảo vệ nguồn điện DC.
Lưu ý:
- Khi lựa chọn thiết bị chống sét, cần chọn các thiết bị có mức điện áp phù hợp với điện áp hoạt động định mức và tối đa của nguồn DC từ tấm pin.
- Có thể chọn các thiết bị có các tính năng bổ sung như công nghệ VG, kiểu cắm rút, dây báo hiệu tình trạng hoạt động, để đáp ứng các yêu cầu sử dụng khác.
Yếu tố cần được xem xét khi thi công đèn đường năng lượng mặt trời khi có sấm sét
Để thiết kế và thi công hệ thống chống sét đèn đường năng lượng mặt trời một cách an toàn và hiệu quả, cần xem xét các yếu tố sau:
Đặc điểm địa phương:
- Mật độ sét, cường độ sét và hệ số rủi ro tại khu vực lắp đặt hệ thống điện mặt trời.
Quy mô và loại hình công trình:
- Quy mô dự án, có phải là công trình dân dụng hay công trình công nghiệp.
- Loại hệ thống điện mặt trời, có phải là hệ thống độc lập hay hệ thống hòa lưới.
Thông số kỹ thuật của hệ thống:
- Xác định điện áp định mức và điện áp tối đa của hệ thống.
- Xem xét việc trang bị cột thu lôi chống sét trực tiếp cho hệ thống.
Thiết kế hệ thống tiếp đất:
- Thiết kế hệ thống tiếp đất như thế nào để đảm bảo an toàn.
Việc cân nhắc và xem xét các yếu tố trên sẽ giúp đơn vị thi công đưa ra phương án an toàn, hiệu quả và tiết kiệm chi phí nhất cho hệ thống chống sét đèn đường năng lượng mặt trời.
Lời kết
Với kinh nghiệm và công nghệ tiên tiến, chúng tôi tin rằng sẽ tiếp tục mang đến những giải pháp chống sét an toàn, hiệu quả và phù hợp với từng dự án điện mặt trời. Hãy cùng Việt Nam Solar đảm bảo an toàn cho hệ thống của bạn và tận dụng tối đa tiềm năng của năng lượng mặt trời.
