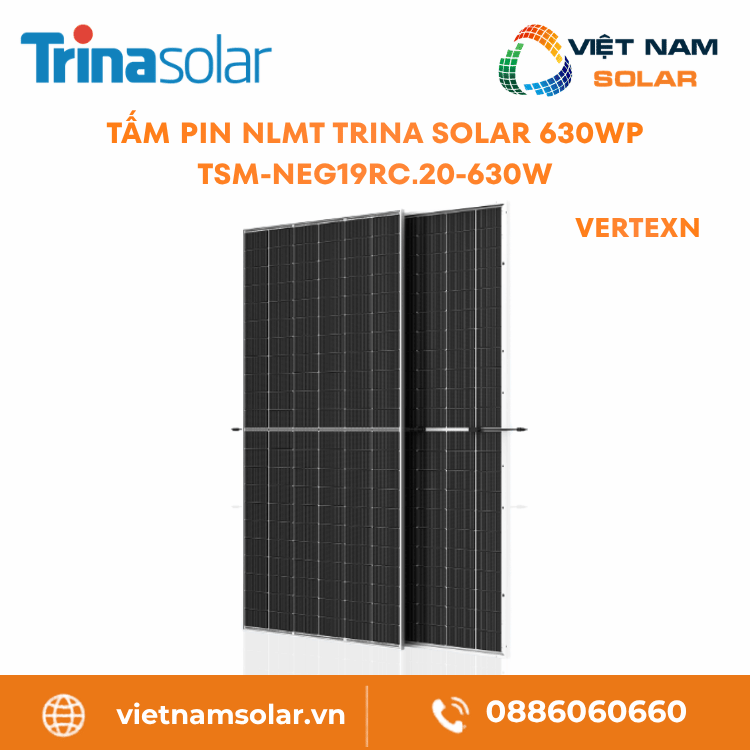

Tấm Pin NLMT Trina Solar 630Wp – TSM-NEG19RC.20-630W – Vertex N
TSM-NEG19RC.20-630W là tấm pin mặt trời 630 Wp của Trina Solar, nằm trong dòng Vertex N dùng cell N-type i-TOPCon Ultra. Mỗi tấm có 132 cell cắt nửa nằm giữa hai lớp kính cường lực dày 2.0 mm, viền ngoài là khung nhôm anodized dày 30 mm. Cả mặt trước và mặt sau đều bắt được nắng. Hiệu suất module là 23.3%, nghĩa là tấm biến được khoảng 23.3% lượng nắng chiếu vào thành điện.[1]Ở điều kiện thử chuẩn STC, tấm cho ra nhiều điện nhất tại điện áp điểm công suất cực đại Vmpp 40.68 V và dòng điểm công suất cực đại Impp 15.49 A. Khi để hở hai đầu, điện áp hở mạch Voc là 48.90 V; khi nối tắt, dòng ngắn mạch Isc là 16.38 A. Trina chia công suất theo bậc 0~+5 W, tức tấm bán ra không bao giờ thấp hơn số ghi trên nhãn. Hai mặt tấm thu nắng với hệ số mặt sau 80% (±5%): mặt sau cũng nhận nắng và thu thêm tới 80% so với mặt trước khi nền bên dưới phản xạ tốt.[1]
Tấm chịu được điện áp hệ thống tối đa 1500 V DC theo cả tiêu chuẩn IEC và UL, làm việc trong khoảng nhiệt từ −40°C đến +70°C. Hệ số nhiệt Pmax là −0.29 %/°C, nghĩa là khi trời nóng thì công suất chỉ giảm nhẹ, khoảng 0.29% cho mỗi 1°C mà tấm nóng thêm. Trina cho bảo hành 30 năm về hiệu suất và 12 năm về vật lý, với mức hao 1% trong năm đầu rồi 0.4% cho mỗi năm sau đó.[1][3]
TSM-NEG19RC.20-630W là tấm pin năng lượng mặt trời Trina Solar công suất 630 Wp, thuộc series Vertex N, cell N-type i-TOPCon, hiệu suất module 23.3%. Đo ở STC, tấm cho điện áp điểm công suất cực đại Vmpp 40.68 V, dòng điểm công suất cực đại Impp 15.49 A, điện áp hở mạch Voc 48.90 V và dòng ngắn mạch Isc 16.38 A. Điện áp hệ thống tối đa 1500 V. Bảo hành hiệu suất 30 năm, vật lý 12 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin Trina TSM-NEG19RC.20-630W
- 2. Thông số kỹ thuật tấm pin Trina TSM-NEG19RC.20-630W
- 3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG19RC.20-630W
- 4. Các model cùng series Vertex N (TSM-NEG19RC.20 625-650W)
- 5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG19RC.20-630W
- 6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG19RC.20-630W
- 7. Bảo trì định kỳ tấm pin TSM-NEG19RC.20-630W
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG19RC.20-630W
- 9. Chính sách bảo hành tấm pin Trina TSM-NEG19RC.20-630W
- 10. Việt Nam Solar, nhà phân phối tấm pin Trina TSM-NEG19RC.20-630W
- 11. Đánh giá thực tế tấm pin Trina TSM-NEG19RC.20-630W
- 12. Hiểu lầm phổ biến về tấm pin TSM-NEG19RC.20-630W
- 13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG19RC.20-630W
- 14. Giá tấm pin Trina TSM-NEG19RC.20-630W và nhận báo giá
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của tấm pin Trina TSM-NEG19RC.20-630W Nổi bật
TSM-NEG19RC.20-630W nổi bật ở sáu điểm: công suất 630 Wp tại STC, hiệu suất module 23.3%, cell N-type i-TOPCon Ultra chống PID và LeTID, kết cấu hai mặt kính với hệ số phát điện mặt sau 80%, hệ số nhiệt Pmax −0.29 %/°C và bảo hành hiệu suất 30 năm. Mỗi điểm ứng với một con số có trong bảng thông số bên dưới.[1]
630 Wp
630 Wp với bậc chọn công suất 0~+5 W
Ở điều kiện chuẩn STC, tấm phát 630 Wp. Bậc công suất 0~+5 W có nghĩa là mỗi tấm bán ra luôn nằm trong khoảng từ đúng 630 W đến hơn nhãn 5 W, không có tấm nào thấp hơn nhãn. Bên trong là 132 cell cắt nửa, đặt trong khổ 2382 x 1134 x 30 mm.[1]
N-type i-TOPCon
Cell N-type i-TOPCon Ultra, ít xuống cấp
Cell dùng loại N-type i-TOPCon Ultra trên nền 210. Loại cell này ít bị hai kiểu hao điện hay gặp ở cell P-type đời cũ (gọi tắt là PID và LeTID), nên nó xuống cấp chậm hơn theo năm tháng. Nhờ vậy công suất thực bám khá sát mức hãng cam kết về lâu dài.[1]
23.3%
Hiệu suất module 23.3%
Hiệu suất 23.3% cho biết tấm đổi được khoảng 23.3% nắng chiếu vào thành điện trên mỗi mét vuông. Ở điểm cho điện nhiều nhất, tấm chạy ở điện áp 40.68 V và dòng 15.49 A. Hiệu suất càng cao thì cùng một tổng công suất, hệ càng cần ít tấm và ít chỗ trên mái hơn.[1]
Dual glass
Hai mặt kính 2.0 mm, lưng tấm thu sáng
Kính trước dày 2.0 mm có lớp phủ chống chói, kính sau cũng dày 2.0 mm, cả hai đều được tôi cứng. Cell nằm kẹp giữa hai lớp kính chứ không dán trên một tấm nền. Hệ số mặt sau 80% (±5%) cho biết mặt sau góp thêm điện được khi nền bên dưới sáng và phía sau tấm có khe hở thoáng.[1]
−0.29 %/°C
Hệ số nhiệt Pmax thấp
Cứ mỗi 1°C mà bề mặt tấm vượt mốc 25°C, công suất chỉ hụt 0.29%. Điện áp hở mạch giảm theo hệ số −0.24 %/°C, còn dòng ngắn mạch nhích lên +0.04 %/°C. NOCT 43 ± 2°C là mức nhiệt mà tấm tự ổn định khi phơi ngoài trời, dùng để ước nhiệt độ chạy thực tế.[1]
Cách tính số tấm tối đa cho một chuỗi với TSM-NEG19RC.20-630WĐiện áp hở mạch Voc của tấm là 48.90 V, đo ở 25°C. Trời càng lạnh thì điện áp này càng dâng lên theo hệ số −0.24 %/°C. Hãy lấy nhiệt độ thấp nhất ở công trình, tính lại điện áp hở mạch ở mức nhiệt đó, rồi lấy trần 1500 V chia cho con số vừa tính. Kết quả là số tấm tối đa được nối trong một chuỗi.[1]

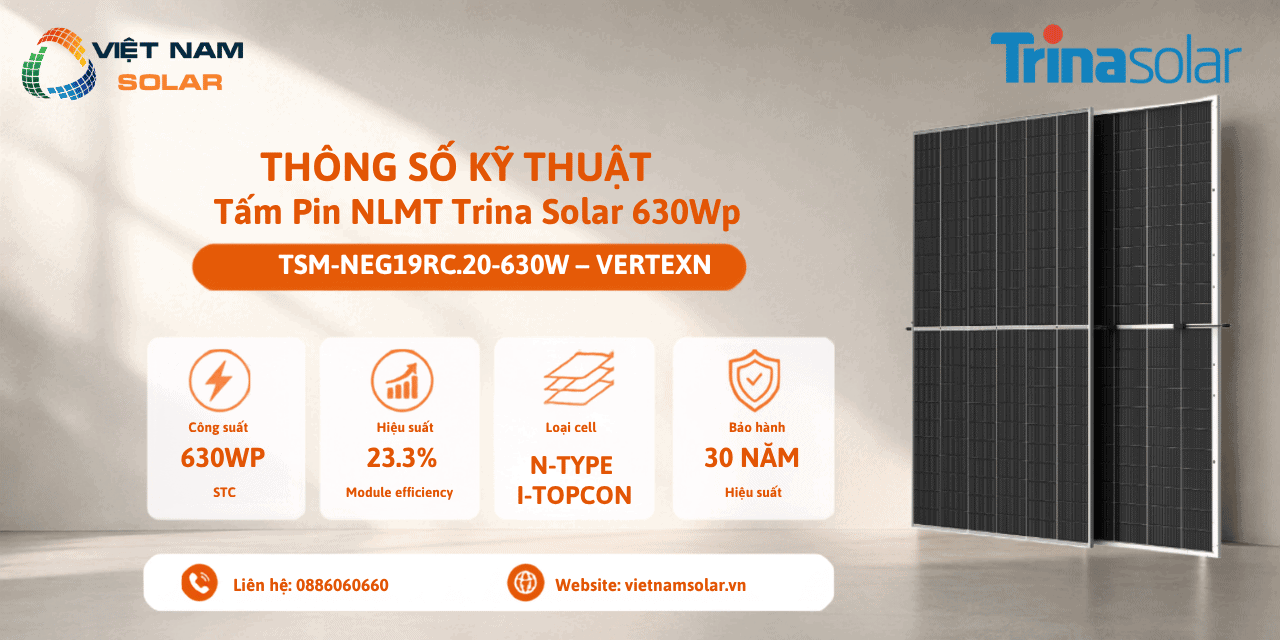

2. Thông số kỹ thuật tấm pin Trina TSM-NEG19RC.20-630W Thông số
Ở điều kiện STC, TSM-NEG19RC.20-630W cho 630 Wp, dung sai công suất dương 0~+5 W, hiệu suất 23.3%. Tấm cho điện áp hở mạch Voc 48.90 V, dòng ngắn mạch Isc 16.38 A, điện áp điểm công suất cực đại Vmpp 40.68 V và dòng điểm công suất cực đại Impp 15.49 A. Phần cơ khí gồm 132 cell N-type i-TOPCon, vỏ hai mặt kính 2.0 mm, khổ 2382 x 1134 x 30 mm, nặng 33.0 kg, làm việc trong dải −40~+70°C và chịu điện áp hệ thống tối đa 1500 V.[1]
Công suất630 WpSTC
Hiệu suất23.3%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass
Bảo hành30 nămHiệu suất
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
| Peak power / Công suất đỉnh Pmax | 630 Wp[1] |
| Maximum power voltage / Điện áp điểm công suất cực đại Vmpp | 40.68 V[1] |
| Maximum power current / Dòng điểm công suất cực đại Impp | 15.49 A[1] |
| Open circuit voltage / Điện áp hở mạch Voc | 48.90 V[1] |
| Short circuit current / Dòng ngắn mạch Isc | 16.38 A[1] |
| Module efficiency / Hiệu suất module | 23.3 %[1] |
| Measuring tolerance / Dung sai đo | ±3 %[1] |
| Power selection / Bậc chọn công suất | 0 ~ +5 W (tối đa +3%)[1] |
Đặc tính điện theo power bin (backside power gain) · lợi điện mặt sau
Backside power gain 5% · lợi điện mặt sau 5%
| Peak power / Công suất đỉnh Pmax | 662 W[1] |
| Maximum power voltage / Vmpp | 40.68 V[1] |
| Maximum power current / Impp | 16.26 A[1] |
| Open circuit voltage / Voc | 48.90 V[1] |
| Short circuit current / Isc | 17.20 A[1] |
Backside power gain 10% · lợi điện mặt sau 10%
| Peak power / Công suất đỉnh Pmax | 693 W[1] |
| Maximum power voltage / Vmpp | 40.68 V[1] |
| Maximum power current / Impp | 17.04 A[1] |
| Open circuit voltage / Voc | 48.90 V[1] |
| Short circuit current / Isc | 18.02 A[1] |
| Power bifaciality / Hệ số phát điện hai mặt | 80 % (±5%)[1] |
TEMPERATURE RATINGS · Hệ số nhiệt (Temperature)
| Nominal operating cell temperature (NOCT) / Nhiệt độ làm việc danh định của cell NOCT | 43°C (±2°C)[1] |
| Temperature coefficient of Pmax / Hệ số nhiệt Pmax | – 0.29 %/°C[1] |
| Temperature coefficient of Voc / Hệ số nhiệt Voc | – 0.24 %/°C[1] |
| Temperature coefficient of Isc / Hệ số nhiệt Isc | 0.04 %/°C[1] |
APPLICATION CONDITIONS · Giới hạn vận hành
| Operating temperature / Nhiệt độ vận hành | -40 ~ +70°C[1] |
| Maximum system voltage / Điện áp hệ thống tối đa | 1500V DC (IEC) / 1500V DC (UL)[1] |
| Max series fuse rating / Cầu chì chuỗi tối đa | 35 A[1] |
MECHANICAL DATA · Cấu tạo cơ khí (Mechanical)
| Solar cells / Loại cell | N-type i-TOPCon Monocrystalline[1] |
| No. of cells / Số cell | 132 cell[1] |
| Module dimensions / Kích thước module | 2382 x 1134 x 30 mm[1] |
| Weight / Khối lượng | 33.0 kg[1] |
| Front glass / Kính trước | 2.0 mm, phủ AR, kính tôi nhiệt[1] |
| Back glass / Kính sau | 2.0 mm, kính tôi nhiệt[1] |
| Frame / Khung | Nhôm anodized 30 mm[1] |
| J-Box / Hộp nối | IP 68[1] |
| Cables / Cáp | 4.0 mm², portrait 200/320 mm[1] |
| Connector / Đầu nối | TS4 Plus / TS4 / MC4 EVO2[1] |
Bậc công suất 0~+5 W nghĩa là gìTrina chia tấm theo bậc 0~+5 W, chỉ lệch về phía dương chứ không có phần âm. Đem đo thật, một tấm 630 Wp luôn rơi vào khoảng 630 đến 635 W, cao nhất cũng không quá +3% so với nhãn. Nhờ vậy người mua không gặp tấm thấp hơn nhãn. Khi cộng tổng công suất cả dàn, lấy đúng 630 Wp làm mốc là an toàn.[1]
3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG19RC.20-630W Chứng nhận
Phần chứng nhận sản phẩm của TSM-NEG19RC.20-630W gồm IEC 61215, IEC 61730, IEC 61701, IEC 62716 và UL 61730. Phần chứng nhận nhà máy gồm ISO 9001, ISO 14001 và ISO 45001. Trina công bố thêm ISO 14064 về kiểm kê khí nhà kính và ISO 14067 về dấu chân carbon sản phẩm, kèm xác nhận dấu chân carbon thấp.[1]
IEC 61215
Kiểm hiệu năng và độ bền module
IEC 61215 là bộ thử về khả năng phát điện và độ bền, làm trên cả tấm hoàn chỉnh. Chuẩn này luôn đi kèm IEC 61730 về an toàn điện. Hai chuẩn này gần như bắt buộc trong hồ sơ của tấm pin bán ở thị trường quốc tế.[1]
UL 61730
An toàn điện module
Bên cạnh IEC 61730, tấm còn đạt UL 61730 dùng cho thị trường Bắc Mỹ. Hai chuẩn an toàn này xét khả năng cách điện, chịu tia lửa điện và cách bố trí mạch bên trong tấm. Hồ sơ này thường được đem so với yêu cầu phòng cháy ở từng công trình.[1]
IEC 61701
Chống ăn mòn muối và amoniac
IEC 61701 xác nhận tấm chịu được sương muối lâu ngày, còn IEC 62716 kiểm tra sức chịu khí amoniac. Hai chứng nhận này đáng lưu ý khi dàn pin đặt gần biển hoặc trong khu chăn nuôi, trồng trọt, nơi không khí có muối và amoniac.[1]
ISO 9001
Quản lý chất lượng sản xuất
Nhà máy chạy theo ISO 9001 về chất lượng và ISO 14001 về môi trường. Cách quản lý này giúp các lô tấm đều tay nhau, để công suất và kích thước của bản 630 Wp giống nhau qua từng đợt sản xuất.[1]
ISO 45001
An toàn lao động nhà máy
ISO 45001 là chuẩn về an toàn và sức khỏe cho người lao động ngay tại nơi sản xuất. Cùng với ISO 9001 và ISO 14001, ba chứng nhận này tạo thành bộ hồ sơ quản lý nhà máy mà các gói thầu lớn hay yêu cầu.[1]
ISO 14064
Kiểm kê carbon sản phẩm
ISO 14064 dùng để kiểm kê và xác minh lượng khí nhà kính, còn ISO 14067 tính dấu chân carbon trong cả vòng đời sản phẩm. Trina công bố thêm xác nhận dấu chân carbon thấp, có ích với công trình đặt ra tiêu chí về phát thải.[1]
Đối chiếu chứng nhận khi lập hồ sơKhi lập hồ sơ cho TSM-NEG19RC.20-630W, người làm kỹ thuật xem nhóm chứng nhận sản phẩm có khớp yêu cầu của công trình và bên điện lực hay không. Nên soi kỹ IEC 61701 và IEC 62716 khi dàn pin đặt gần biển hoặc trong vùng nông nghiệp. Bộ chứng nhận đầy đủ tải ở nhóm tài liệu ngay phần sau.[1][2]
4. Các model cùng series Vertex N (TSM-NEG19RC.20 625-650W) Model
Dòng TSM-NEG19RC.20 trong series Vertex N chạy từ 625 Wp đến 650 Wp, trong đó TSM-NEG19RC.20-630W là bản 630 Wp. Các bản dùng chung một kiểu tấm hai mặt kính, cell N-type i-TOPCon trên nền 210, cùng khổ 2382 x 1134 x 30 mm. Danh sách dưới đặt công suất, hiệu suất, điện áp hở mạch Voc và dòng ngắn mạch Isc của từng bản cạnh nhau.[1]
625 W
630 W
Model đang xem
TSM-NEG19RC.20-630W
630 Wp, hiệu suất module 23.3%, điện áp hở mạch Voc 48.90 V, dòng ngắn mạch Isc 16.38 A. Tấm hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]
635 W
635 Wp
TSM-NEG19RC.20-635W
635 Wp, hiệu suất module 23.5%, điện áp hở mạch Voc 49.10 V, dòng ngắn mạch Isc 16.44 A. Tấm hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]
640 W
640 Wp
TSM-NEG19RC.20-640W
640 Wp, hiệu suất module 23.7%, điện áp hở mạch Voc 49.30 V, dòng ngắn mạch Isc 16.51 A. Tấm hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]
645 W
645 Wp
TSM-NEG19RC.20-645W
645 Wp, hiệu suất module 23.9%, điện áp hở mạch Voc 49.52 V, dòng ngắn mạch Isc 16.55 A. Tấm hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]
650 W
650 Wp
TSM-NEG19RC.20-650W
650 Wp, hiệu suất module 24.1%, điện áp hở mạch Voc 49.77 V, dòng ngắn mạch Isc 16.59 A. Tấm hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]
Xem thêm điện áp và dòng, đừng chỉ nhìn công suấtKhi chọn bản trong dải, nên cân thêm điện áp hở mạch Voc, dòng ngắn mạch Isc, số tấm nối nối tiếp trong một chuỗi và điện áp hệ thống tại công trình. Điện áp hở mạch Voc tăng dần theo công suất, từ 48.70 V ở bản 625 W lên 49.77 V ở bản 650 W, nên số tấm tối đa cho một chuỗi có thể khác nhau giữa các bản dù cùng một series.[1]
5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG19RC.20-630W Tài liệu
Tài liệu của TSM-NEG19RC.20-630W chia làm hai nhóm. Nhóm PDF gồm bản thông số, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhóm web gồm hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, chính sách bảo hành và công cụ tra cứu số seri. Bộ tài liệu này dùng khi tra cứu lúc chọn tấm và khi thi công.[1][2]
6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG19RC.20-630W Lắp đặt
TSM-NEG19RC.20-630W nặng 33.0 kg, khổ 2382 x 1134 x 30 mm, nên cần khung đỡ đủ cứng và đặt kẹp đúng vào dải cho phép trên khung nhôm. Khi nối nhiều tấm thành một chuỗi, hãy lấy điện áp hở mạch Voc 48.90 V cùng hệ số nhiệt của nó −0.24 %/°C để tính, sao cho tổng điện áp của chuỗi vẫn dưới 1500 V ngay cả lúc trời lạnh nhất trong vùng.[2]
1
Soát tấm ngay khi nhận hàng
Nhìn kỹ cả hai mặt kính xem có vết nứt không, xem khung nhôm có bị cong vênh, kiểm tra hộp nối và dây cáp. Tấm nặng 33.0 kg nên cần ít nhất hai người cùng khiêng. Đừng nhấc tấm bằng cách kéo hộp nối hay dây cáp, cũng đừng vác tấm trên đầu hay trên lưng.[2]
2
Để lưng tấm có chỗ thoáng gió
Khung và mái cần đủ cứng để gánh sức gió và sức nén tại công trình. Mặt sau tấm phải thoáng để thoát nhiệt; hãng khuyên chừa ít nhất 100 mm khe hở giữa lưng tấm và bề mặt lắp. Khe hở này cũng giúp mặt sau hứng thêm phần nắng phản xạ.[2]
3
4
Tính số tấm cho mỗi chuỗi
Đầu tiên lấy nhiệt độ thấp nhất ở công trình (T_min). Tính điện áp hở mạch thực tế: Voc_thực = 48.90 × [1 + (−0.24/100) × (T_min − 25)]. Sau đó số tấm tối đa = 1500 ÷ Voc_thực rồi làm tròn xuống. Đây là giới hạn cứng, không được vượt qua.[2]
5
Ghép đầu nối và đi dây gọn
Tấm dùng đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 với cáp 4.0 mm², chiều dài kiểu portrait 200/320 mm. Hai đầu ghép với nhau phải cùng kiểu và cùng hãng. Đi dây cho gọn, đừng để dây cọ vào mép kim loại sắc, đừng phơi đầu nối thẳng dưới nắng và tránh chỗ đọng nước.[2]
6
Nối đất cho khung tấm
Mọi khung nhôm anodized đều phải nối đất qua lỗ tiếp địa làm sẵn. Giữ điểm tiếp địa luôn sạch, siết cho chặt và dùng phụ kiện chống ăn mòn hợp với nhôm để tránh bị ăn mòn điện hóa. Mối tiếp địa tốt giúp người làm việc quanh dàn pin được an toàn.[2]
Tuyệt đối không đứng lên kính
Kính chỉ chịu được lực rải đều, không chịu nổi lực dồn vào một điểm như gót chân hay vật nặng. Chỉ một lần giẫm cũng có thể tạo ra vết nứt nhỏ trong cell mà mắt thường không nhìn ra, khiến công suất tụt và không lấy lại được.[2]
Kính chỉ chịu được lực rải đều, không chịu nổi lực dồn vào một điểm như gót chân hay vật nặng. Chỉ một lần giẫm cũng có thể tạo ra vết nứt nhỏ trong cell mà mắt thường không nhìn ra, khiến công suất tụt và không lấy lại được.[2]
Chỉ đụng đầu nối lúc tấm khô
Tấm phát điện ngay khi có nắng chiếu. Đụng vào đầu nối lúc mặt tấm còn ướt hoặc trời đang mưa rất dễ bị điện giật. Không cắm hay rút đầu nối khi mạch còn dòng chạy qua. Hãy che kín đầu nối, đợi bề mặt khô hẳn rồi mới làm tiếp.[2]
Tấm phát điện ngay khi có nắng chiếu. Đụng vào đầu nối lúc mặt tấm còn ướt hoặc trời đang mưa rất dễ bị điện giật. Không cắm hay rút đầu nối khi mạch còn dòng chạy qua. Hãy che kín đầu nối, đợi bề mặt khô hẳn rồi mới làm tiếp.[2]
Đừng dồn nắng tập trung vào tấm
Không dùng gương hay vật phản chiếu để dồn nắng vào một chỗ trên tấm, vì sẽ tạo điểm nóng và làm chai lớp keo cùng diode bypass nhanh hơn. Cũng không lắp tấm gần nguồn lửa hay vật dễ cháy nổ. Lắp sai cách có thể gây cháy cho công trình.[2]
Không dùng gương hay vật phản chiếu để dồn nắng vào một chỗ trên tấm, vì sẽ tạo điểm nóng và làm chai lớp keo cùng diode bypass nhanh hơn. Cũng không lắp tấm gần nguồn lửa hay vật dễ cháy nổ. Lắp sai cách có thể gây cháy cho công trình.[2]
Lúc mở kiện và di chuyển trong công trìnhLấy tấm ra khỏi kiện theo đúng hướng dẫn mở kiện, tránh để va vào cạnh và góc kính. Cách đặt đúng là dựng tấm đứng lên hoặc đặt nằm trên đệm lót phù hợp, không để va đập. Bốn góc và các cạnh của tấm là chỗ dễ sứt mẻ nhất khi mang vác.[4]
7. Bảo trì định kỳ tấm pin TSM-NEG19RC.20-630W Bảo trì
Bảo trì TSM-NEG19RC.20-630W chủ yếu là ba việc: giữ kính sạch để tấm nhận đủ nắng, soát lại phần khung sau mỗi đợt thời tiết mạnh, và theo dõi sản lượng của từng chuỗi. Cell N-type i-TOPCon trong vỏ hai mặt kính ít xuống cấp bên trong, nên nếu bảo trì đúng kỳ thì công suất bám khá sát mức hãng cam kết.[2]
☀
Lau sạch mặt kính
Bụi, phân chim và lá khô bám trên kính sẽ làm tấm phát ít điện hơn. Cách đúng là dùng nước sạch cùng cây gạt mềm hoặc chổi lông mềm. Tránh vật cứng sắc, hóa chất ăn mòn và máy xịt áp lực cao. Nên lau vào sáng sớm hoặc chiều mát, lúc kính đã nguội.[2]
⌗
Soát khung và kẹp giữ
Sau mỗi trận mưa to hay gió lớn, hãy soát lại khung nhôm, kẹp giữ và bu lông của kết cấu. Kẹp bị lỏng hoặc trượt ra ngoài dải cho phép sẽ làm tấm yếu sức chịu lực. Siết lại các mối nối và xem độ vững của cả dàn sau mỗi đợt thời tiết bất thường.[2]
⌁
Theo dõi dây và đầu nối
Nhìn lại đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 và cả đường dây để phát hiện sớm chỗ nóng, chỗ đổi màu hay khớp lỏng. Dây không được cọ vào mép kim loại sắc. Một khớp tiếp xúc kém sẽ nóng lên và làm cả chuỗi phát ít điện hơn.[2]
- Nên lau kính khi bụi vừa bám mỏng; chỉ cần nước sạch và đồ lau mềm.[2]
- Giữ lưng tấm và nền dưới thông thoáng; có vật che phía sau là mất phần điện mặt sau 80%.[2]
- Mỗi lần gió lớn xong, xem lại khung nhôm, kẹp và bu lông của cả dàn.[2]
- Theo lịch, kiểm tra dây và đầu nối để sớm thấy chỗ nóng hay khớp lỏng.[2]
- Đem sản lượng các chuỗi ra so; chuỗi nào hụt khác thường thì xem lại tấm và mối nối.[2]
- Đừng tự mở hộp nối hay can thiệp bên trong tấm; thấy gì lạ thì gọi cho kỹ thuật.[2]
Vài điều cần nhớ khi lau kínhTránh lau khi kính đang nóng giữa trưa nắng: nước lạnh gặp kính nóng đột ngột có thể làm kính bị sốc nhiệt. Trong lúc lau, không trèo lên hay ấn mạnh tay xuống mặt tấm. Nếu giàn lắp thấp gần mặt đất, nhớ cắt cỏ và dọn vật cản sau lưng để mặt sau không bị che.[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG19RC.20-630W Sự cố
Những sự cố hay gặp ở TSM-NEG19RC.20-630W là: một chuỗi DC tụt điện, kính bị nứt, có vùng nóng cục bộ và đầu nối phát nhiệt. Việc cần làm trước tiên là ghi lại chuỗi đang lỗi, đo điện áp hở mạch và chụp ảnh hiện trạng. Khi chưa rõ vì sao, nên đợi kỹ thuật xem xét rồi mới tháo hay thay tấm.[2]
Sản lượng giảm
Một chuỗi DC bị tụt điện
Khi một chuỗi cho ít điện hơn các chuỗi giống nó, hãy đo điện áp hở mạch rồi so với tích điện áp hở mạch Voc 48.90 V nhân số tấm trong chuỗi. Lý do thường gặp là bị che bóng một phần, bụi bám dày, đầu nối lỏng hoặc có một tấm bị lỗi trong chuỗi.[2]
Nứt kính
Nứt kính mặt trước hoặc mặt sau
Tấm hai mặt kính có thể nứt ở mặt trước hay mặt sau do va đập, mưa đá to hoặc lực dồn vào một điểm. Tấm bị nứt cần đánh dấu lại, ghi ngày phát hiện và xử lý theo hướng dẫn. Không để tấm đã vỡ kính chạy tiếp vì có nguy cơ rò điện.[2]
Điểm nóng
Có vùng nóng cục bộ
Điểm nóng sinh ra khi một nhóm cell bị che bóng lâu hoặc dính bẩn ở một chỗ. Nếu nghi có điểm nóng, dùng camera nhiệt rà mặt tấm rồi dọn thứ che hay vết bẩn gây ra nó. Cách xếp cell cắt nửa giúp điểm nóng khó lan rộng hơn.[2]
Đầu nối nóng
Đầu nối hoặc dây bị nóng
Đầu nối nóng lạ thường, ngả màu hay vỏ dây chảy đều là dấu hiệu tiếp xúc kém. Hãy cắt tải, kiểm tra đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 rồi thay nếu hỏng. Lý do hay gặp là cắm lẫn hai loại đầu nối khác hãng hoặc bấm khớp chưa đủ chặt.[2]
Suy giảm
Công suất hao theo mỗi năm
Cell N-type i-TOPCon ít bị PID và LeTID nên xuống cấp chậm. Mức cam kết là hao không quá 1% ở năm đầu rồi không quá 0.4% cho mỗi năm sau. Nếu sản lượng thực tụt nhanh hơn mức này, cần rà cả hệ chứ đừng chỉ nhìn một tấm.[3]
Bám bẩn
Lưng tấm bị che hay bám bẩn
Ở tấm hai mặt, phần điện từ mặt sau giảm khi lưng tấm bị che bóng, đọng bụi hoặc nền phản xạ kém đi. Cần giữ khe phía sau thoáng, dọn nền sạch theo kỳ và bỏ bớt vật cản. Đây là điểm phải để ý mà tấm một mặt kính thường không có.[2]
Chuẩn bị hồ sơ trước khi báo lỗiKhi báo lỗi cho TSM-NEG19RC.20-630W, nên gửi kèm số serial của tấm, ngày lắp, ảnh chụp tấm và đầu nối, số thứ tự chuỗi đang lỗi cùng điện áp đo được. Có đủ các mục này, kỹ thuật sẽ tìm ra nguyên nhân nhanh hơn và biết được tấm có thuộc diện bảo hành hay không.[2]
9. Chính sách bảo hành tấm pin Trina TSM-NEG19RC.20-630W Bảo hành
Trina Solar đặt hai mốc bảo hành cho TSM-NEG19RC.20-630W: 12 năm cho phần vật lý và 30 năm cho hiệu suất. Năm đầu hao không quá 1%, từ năm thứ hai trở đi mỗi năm hao không quá 0.4%. Theo mức cam kết này, đến cuối năm thứ 30 tấm 630 Wp vẫn còn giữ khoảng 87.4% công suất ban đầu.[3]
12 năm
Bảo hành vật lý 12 năm
Mốc 12 năm lo phần lỗi vật liệu và lỗi từ khâu sản xuất, với điều kiện tấm được lắp và chạy đúng hướng dẫn. Cam kết này dành cho phần vật lý của tấm, tách hẳn khỏi cam kết hiệu suất. Hồ sơ bảo hành cần có số serial và hóa đơn gốc.[3]
30 năm
Bảo hành hiệu suất 30 năm
Mức công suất giảm đều theo một đường thẳng suốt 30 năm, hao không quá 1% năm đầu rồi không quá 0.4% mỗi năm sau. Đến cuối năm 30, tấm 630 Wp vẫn được cam kết còn khoảng 87.4% công suất ban đầu. Con số này giúp nhà đầu tư tính sản lượng về lâu dài.[3]
Hồ sơ
Giữ đủ giấy tờ suốt vòng đời
Muốn dùng được bảo hành, cần giữ mã TSM-NEG19RC.20-630W, số serial, hóa đơn mua và hồ sơ lắp đặt. Tem nhãn trên tấm phải còn nguyên và đọc được. Tấm bị sửa khung, lắp sai quy định hoặc hỏng do va đập bên ngoài thì không được bảo hành.[3]
Điều kiện để bảo hành còn hiệu lựcCam kết chỉ còn giá trị khi tấm chạy trong giới hạn cho phép: điện áp hệ thống tối đa 1500 V DC và khoảng nhiệt từ −40°C đến +70°C. Khi cần xử lý bảo hành, hãy gửi đủ số serial, ảnh chụp thực tế, vị trí tấm trong chuỗi và mô tả lỗi để kỹ thuật giải quyết nhanh nhất.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Trina Solar TSM-NEG19RC.20-630W VNS
Khi tư vấn hệ điện mặt trời dùng tấm Trina Solar TSM-NEG19RC.20-630W, Việt Nam Solar căn cứ vào công suất hệ, hướng và độ dốc mái, kiểu khung đỡ, điện áp chuỗi, vật tư AC/DC và mức khai thác mặt sau. Đây là những yếu tố định hình phương án tấm pin cho chủ đầu tư.
Bên cạnh việc phân phối thiết bị chính hãng, Việt Nam Solar còn nhận tư vấn cấu hình, hỗ trợ kỹ thuật khi lắp đặt, kiểm tra bảo hành và theo sát chủ đầu tư trong suốt vòng đời vận hành của hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế tấm pin Trina TSM-NEG19RC.20-630W Đánh giá
Phần dưới đánh giá TSM-NEG19RC.20-630W, tấm hai mặt kính 630 Wp hiệu suất module 23.3%, qua bốn nhóm số: lượng điện trên mỗi mét vuông, phần điện cộng thêm từ mặt sau, mức giữ điện khi tấm nóng và sản lượng dự kiến theo vòng đời 30 năm.[1]
Công suất/m²
630 Wp trên khoảng 2.7 m² mặt tấm
Khổ 2382 x 1134 mm tương ứng diện tích khoảng 2.7 m². Với hiệu suất 23.3%, mỗi mét vuông kính mặt trước cho khoảng 233 W. Nhờ mật độ này, cùng một tổng công suất thì cần ít tấm hơn.[1]
Mặt sau
Điện cộng từ mặt sau, tùy hoàn cảnh
Hệ số mặt sau 80% (±5%) là mức cao nhất mà mặt sau có thể phát thêm. Khi mặt sau góp thêm 10% trong điều kiện tốt, tấm đạt 693 W (dòng điểm công suất cực đại Impp 17.04 A, dòng ngắn mạch Isc 18.02 A). Phần cộng thực tế tùy nền phản xạ, độ cao của giàn và góc nghiêng.[1]
Nhiệt độ
Hệ số nhiệt thấp, nóng vẫn giữ điện
Cứ mỗi 1°C mà bề mặt vượt 25°C, công suất chỉ mất 0.29%. Khi bề mặt lên 55°C, tức nóng hơn mốc STC 30°C, công suất chỉ hụt khoảng 8.7%. NOCT 43 ± 2°C là mức nhiệt tấm tự ổn định ngoài trời, giúp ước sản lượng giờ nắng gắt sát thực hơn so với STC.[1]
Vòng đời 30 năm
Sản lượng giảm đều theo từng năm
Với mức hao không quá 1% năm đầu rồi không quá 0.4% mỗi năm, một hệ dùng TSM-NEG19RC.20-630W vẫn còn khoảng 87.4% công suất ở năm 30. Cell N-type i-TOPCon ít bị PID và LeTID nên mức giảm thực bám sát mức hãng cam kết.[3]
Những con số chính khi đánh giá TSM-NEG19RC.20-630WSố cần nhớ: 630 Wp ở STC, hiệu suất 23.3%, hệ số mặt sau 80% (±5%), hệ số nhiệt Pmax −0.29 %/°C, NOCT 43°C, nặng 33.0 kg, bảo hành hiệu suất 30 năm (1% năm đầu rồi 0.4% mỗi năm sau). So các số này với kết cấu mái, sơ đồ chuỗi và công suất inverter trước khi quyết định mua.[1]
12. Hiểu lầm phổ biến về tấm pin TSM-NEG19RC.20-630W Hiểu lầm
Sáu cặp dưới đây đặt một cách nghĩ sai cạnh con số đúng của TSM-NEG19RC.20-630W, để người mua khỏi quyết định nhầm khi thiết kế hệ và chọn cách lắp.
Hiểu saiLắp ngoài trời thì tấm 630W lúc nào cũng cho đủ 630W.
Cách hiểu đúng630 Wp là công suất đo trong phòng thử chuẩn STC, ở mức nắng 1000 W/m² và 25°C. Ở mức NOCT gần ngoài trời hơn, tấm chỉ cho 481 W. Điện thật ở một nơi còn tùy nắng của vùng và độ nóng của tấm, nên phải nhân thêm hệ số chỉnh chứ đừng lấy thẳng 630 W.[1]
Hiểu saiĐã là tấm hai mặt kính thì lưng tự cộng thêm 80% điện.
Cách hiểu đúngCon số 80% chỉ là mức cao nhất trên lý thuyết của công suất mặt sau so với mặt trước. Phần điện cộng thêm thật tùy nền phản xạ, độ cao lắp, góc nghiêng và khe hở phía sau. Lắp áp sát mái thì phần mặt sau gần như không có.[1]
Hiểu saiNối thật nhiều tấm vào một chuỗi DC thì luôn có lợi.
Cách hiểu đúngMức trần 1500 V chặn cứng số tấm trong một chuỗi. Điện áp hở mạch Voc 48.90 V còn dâng lên theo hệ số −0.24 %/°C mỗi khi trời lạnh, nên khi tính phải dựa vào lúc lạnh nhất của vùng để chuỗi luôn an toàn.[1]
Hiểu saiBậc 0~+5W nghĩa là đôi khi tấm bị thiếu vài watt.
Cách hiểu đúngBậc 0~+5 W chỉ lệch về phía cộng. Đem đo thật, một tấm 630 Wp luôn rơi vào khoảng 630 đến 635 W, không có tấm nào dưới nhãn. Cao nhất cũng không vượt quá +3% so với số ghi trên nhãn.[1]
Hiểu saiCell i-TOPCon đã ít xuống cấp rồi thì khỏi cần bảo trì.
Cách hiểu đúngViệc ít bị PID và LeTID chỉ giúp giảm hao điện bên trong cell, chứ không thay được khâu lau kính, soát khung và xem đầu nối theo kỳ. Bụi bám và tiếp xúc kém vẫn kéo sản lượng xuống dù cell còn tốt.[2]
Hiểu saiBảo hành 30 năm tính cho cả phần vật lý lẫn hiệu suất.
Cách hiểu đúngMốc 30 năm chỉ lo phần hiệu suất. Phần vật lý có mốc riêng là 12 năm. Hai cam kết tách bạch nhau, mỗi bên lo một nhóm lỗi khác nhau.[3]
13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG19RC.20-630W FAQ
Phần này trả lời nhanh các câu hỏi hay gặp về TSM-NEG19RC.20-630W: bộ trị số điện, cấu trúc hai mặt, cách tính chuỗi DC, kích thước, giới hạn vận hành và cam kết bảo hành. Người mua có thể đọc lướt để nắm các số chính trước khi gọi tư vấn.
TSM-NEG19RC.20-630W nằm trong dòng sản phẩm nào?
Mã này thuộc series Vertex N dùng công nghệ N-type i-TOPCon Ultra của Trina Solar, công suất 630 Wp. Vỏ tấm gồm hai lớp kính cường lực 2.0 mm, cell bên trong là N-type i-TOPCon, hiệu suất module 23.3%. Tấm nhận nắng từ cả hai phía, mặt sau thu thêm với hệ số 80% (±5%).[1]
Bộ trị số điện ở STC ra sao?
Cell bên trong tấm là loại nào?
Bên trong là 132 cell N-type i-TOPCon đơn tinh thể, dạng cắt nửa. Loại cell này ít bị PID và LeTID, tức ít xuống cấp bên trong. Hệ số nhiệt Pmax là −0.29 %/°C, nên khi mặt tấm nóng lên tấm vẫn giữ điện khá tốt.[1]
Mặt lưng tấm có sinh điện không?
Có. Nhờ vỏ hai mặt kính, mặt sau cũng phát điện cùng lúc với mặt trước, với hệ số mặt sau 80% (±5%). Khi nền bên dưới phản xạ tốt và lưng tấm có khe thoáng, mặt sau góp thêm phần sản lượng mà tấm một mặt không có.[1]
Tấm to và nặng cỡ nào?
Khổ ngoài là 2382 x 1134 x 30 mm, mỗi tấm nặng 33.0 kg. Kính trước 2.0 mm có lớp chống chói, kính sau cũng 2.0 mm, cả hai đều được tôi cứng. Viền ngoài là khung nhôm anodized 30 mm. Mỗi thùng có 36 tấm, một container 40′ chở được 720 tấm.[1]
Giới hạn vận hành của tấm gồm những gì?
Điện áp hệ thống tối đa là 1500 V theo cả IEC và UL. Tấm chạy trong khoảng nhiệt từ −40°C đến +70°C. Cầu chì mỗi chuỗi tối đa 35 A. NOCT là 43 ± 2°C, dùng để ước nhiệt độ tấm lúc phơi ngoài trời.[1]
Một chuỗi DC ghép tối đa bao nhiêu tấm?
Trước hết lấy nhiệt độ thấp nhất ở công trình (T_min). Tính điện áp hở mạch thực: Voc_thực = 48.90 × [1 + (−0.24/100) × (T_min − 25)]. Số tấm tối đa = 1500 ÷ Voc_thực rồi làm tròn xuống. Mức trần 1500 V là giới hạn cứng, không được vượt.[1]
Hộp nối, cáp và đầu nối dùng loại gì?
Hộp nối đạt chuẩn kín nước IP68. Cáp có tiết diện 4.0 mm², chiều dài kiểu portrait 200/320 mm, có thể đặt theo yêu cầu. Đầu nối là TS4 Plus, TS4 hoặc MC4 EVO2; hai đầu phải cùng kiểu để tránh tiếp xúc kém và sinh nhiệt.[1]
Lợi điện mặt sau nâng công suất lên bao nhiêu?
Khi mặt sau góp thêm 5%, tấm đạt 662 W (dòng điểm công suất cực đại Impp 16.26 A, dòng ngắn mạch Isc 17.20 A). Khi mặt sau góp thêm 10%, tấm đạt 693 W (dòng điểm công suất cực đại Impp 17.04 A, dòng ngắn mạch Isc 18.02 A). Hai mức điện áp giữ nguyên 48.90 V và 40.68 V ở cả hai bậc.[1]
Tấm được bảo hành bao lâu?
Phần vật lý được bảo hành 12 năm, phần hiệu suất kéo dài 30 năm. Mức hao không quá 1% năm đầu rồi không quá 0.4% mỗi năm sau, đến cuối năm 30 vẫn còn khoảng 87.4% công suất. Khi cần hỗ trợ bảo hành, nhớ giữ số serial của tấm, hóa đơn và hồ sơ lắp đặt.[3]
14. Giá tấm pin Trina Solar TSM-NEG19RC.20-630W và nhận báo giá Báo giá
Giá tấm pin TSM-NEG19RC.20-630W thay đổi tùy thời điểm, số lượng, việc mua tấm rời hay lắp trọn gói, cách giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước, sau đó mới báo giá, để phương án hợp với nhu cầu thật của công trình.
Trước khi xin báo giá TSM-NEG19RC.20-630W, chủ đầu tư nên phân ra hai trường hợp. Một là mua tấm rời để mở rộng hoặc thay thế trong hệ đang chạy. Hai là lắp trọn gói cả hệ, gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, tiền công lắp và nghiệm thu. Hai trường hợp tính tiền khác nhau, nên cần khảo sát hiện trạng trước rồi mới chốt giá.
TẤM RỜI
Giá tấm pin TSM-NEG19RC.20-630W
Dành cho chủ đầu tư muốn mua riêng tấm pin để mở rộng, dự phòng hoặc đưa cho đội kỹ thuật đang thi công. Muốn báo giá thì cần chốt đúng mã TSM-NEG19RC.20-630W, số lượng, tình trạng hàng, chính sách bảo hành, giấy tờ và phí vận chuyển.
TRỌN GÓI
Giá hệ điện mặt trời trọn gói
Dành cho chủ đầu tư muốn làm trọn một hệ điện mặt trời. Mức giá tùy số lượng tấm, loại inverter, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách tận dụng mặt sau và điều kiện thi công tại chỗ.
Gửi đủ thông tin thì báo giá nhanh hơnChủ đầu tư nên gửi kèm hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, ý định mua tấm rời hay lắp trọn gói, số lượng tấm cần và thời gian dự kiến thi công. Có đủ các thông tin này thì việc chốt phương án sẽ nhanh hơn.
Tài liệu tham khảo
TSM-NEG19RC.20-630W là tấm pin Vertex N hai mặt kính của Trina Solar, cho 630 Wp và hiệu suất module 23.3% ở STC. Hệ số nhiệt Pmax là −0.29 %/°C, tấm kháng PID và LeTID. Hệ số phát điện mặt sau là 80% (±5%).[1] Tấm đạt các chuẩn IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 12 năm bảo hành vật lý và 30 năm bảo hành hiệu suất.[3] Việt Nam Solar phân phối chính hãng TSM-NEG19RC.20-630W và tư vấn cấu hình hệ cho từng công trình.[5]
1Trina Solar. (2025). Vertex N TSM-NEG19RC.20 625-650W Datasheet (2025).
2Trina Solar. (2026). Vertex Series Photovoltaic Module Installation and Maintenance Manual.
3Trina Solar. (2026). Global Limited Warranty for Trina Solar Brand Crystalline Solar PV Modules.
4Trina Solar. (2026). Installation Manual of Standard Module 156 Series (Unpacking & Handling).
5Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
Đánh giá TSM-NEG19RC.20-630W - Tấm Pin NLMT Trina Solar 630Wp - VertexN
Chưa có đánh giá nào.
Thảo luận
