TSM-NEG19RC.20-640W – Tấm Pin NLMT Trina Solar 640Wp – VertexN

📋

TÀI LIỆU KỸ THUẬT TSM-NEG19RC.20-640W

Xem 8 tài liệu chính hãng - Model TSM-NEG19RC.20-640W, tấm pin Trina Solar. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 5 tài liệu
PDF Datasheet TSM-NEG19RC.20-640W Truy cập
WEB Manual Tài Liệu Lắp Đặt Trina Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Trina Solar Truy cập
WEB Tra Cứu Seri Sản Phẩm Trina Solar Truy cập
WEB Về Thương Hiệu Trina Solar Truy cập
✓ Chứng nhận và bảo hành ▼ 3 tài liệu
PDF Certificate TSM-NEG19RC.20-640W Truy cập
WEB Chính sách bảo hành Trina Solar Truy cập
WEB Chứng nhận nhà phân phối Trina Solar Truy cập

88 ₫

☀️

Thông số kỹ thuật TSM-NEG19RC.20-640W

Mã sản phẩm TSM-NEG19RC.20-640W
640W
STC
Hiệu suất
23.7%
Loại cell
N-type i-TOPCon
132 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model TSM-NEG19RC.20-640W
Brand / Thương hiệu Trina Solar
Product family / Dòng sản phẩm Vertex N
Module type / Loại module N-type i-TOPCon Ultra Bifacial Dual Glass Monocrystalline Module / Module đơn tinh thể hai mặt kính đôi N-type i-TOPCon Ultra
Cell type / Loại cell N-type i-TOPCon Monocrystalline
Đặc tính điện / Electrical Data (STC)
Testing Condition / Điều kiện thử nghiệm STC
Peak Power Watts-PMAX / Công suất cực đại 640 Wp
Power Selection / Dung sai chọn công suất 0 ~ +5 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.06 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 15.60 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.30 V
Short Circuit Current-ISC / Dòng ngắn mạch 16.51 A
Module Efficiency ηm / Hiệu suất module 23.7%
Gain hai mặt / Electrical Characteristics With Backside Power Gain
5% Backside Power Gain / Gain mặt sau 5%
Backside Power Gain / Gain mặt sau 5%
Peak Power Watts-PMAX / Công suất cực đại 672 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.06 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 16.38 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.30 V
Short Circuit Current-ISC / Dòng ngắn mạch 17.34 A
10% Backside Power Gain / Gain mặt sau 10%
Backside Power Gain / Gain mặt sau 10%
Peak Power Watts-PMAX / Công suất cực đại 704 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.06 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 17.16 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.30 V
Short Circuit Current-ISC / Dòng ngắn mạch 18.16 A
Hệ số nhiệt / Temperature Ratings
NOCT / Nhiệt độ vận hành danh định của cell 43°C (±2°C)
Temperature Coefficient of PMAX / Hệ số nhiệt PMAX -0.29%/°C
Temperature Coefficient of VOC / Hệ số nhiệt VOC -0.24%/°C
Temperature Coefficient of ISC / Hệ số nhiệt ISC 0.04%/°C
Điều kiện ứng dụng / Application Conditions
Operating Temperature / Nhiệt độ vận hành -40 ~ +70°C
Maximum System Voltage / Điện áp hệ thống tối đa 1500V DC (IEC) / 1500V DC (UL)
Max Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35A
Cấu tạo vật lý / Mechanical Data
Solar Cells / Loại cell N-type i-TOPCon Monocrystalline
No. of cells / Số lượng cell 132 cells
Module Dimensions / Kích thước module 2382 × 1134 × 30 mm (93.78 × 44.65 × 1.18 inches)
Weight / Trọng lượng 33.0 kg (72.8 lb)
Front Glass / Kính trước 2.0 mm, AR Coating Heat Strengthened Glass
Back Glass / Kính sau 2.0 mm, Heat Strengthened Glass
Frame / Khung 30 mm Anodized Aluminium Alloy
J-Box / Hộp nối IP68 rated
Cables / Cáp Photovoltaic Technology Cable 4.0mm²; Portrait: 200/320 mm; Length can be customized
Connector / Đầu nối TS4 Plus / TS4 / MC4 EVO2
Packaging / Đóng gói Modules per box: 36 pieces; Modules per 40’ container: 720 pieces
📋

Thông số kỹ thuật trên dùng cho đúng model TSM-NEG19RC.20-640W, cột STC của mã 640.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.



Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

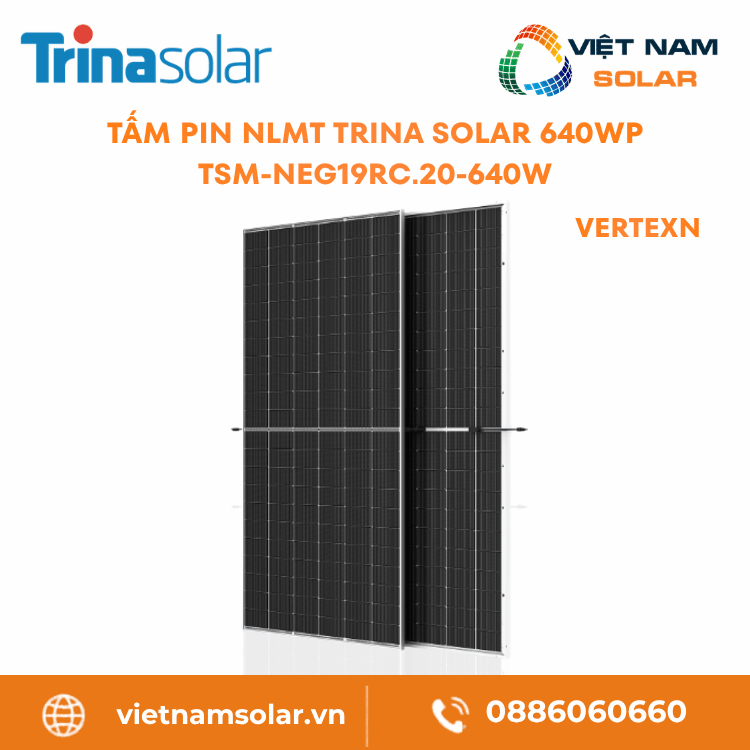

Tấm Pin NLMT Trina Solar 640Wp – TSM-NEG19RC.20-640W – Vertex N

TSM-NEG19RC.20-640W là tấm pin năng lượng mặt trời Trina Solar công suất 640 Wp, thuộc series Vertex N. Tấm pin dùng cell N-type i-TOPCon trên nền wafer 210, thiết kế hai mặt kính và phát điện cả hai mặt. Hiệu suất module đạt 23.7%. Cấu trúc dual-glass với hai lớp kính cường lực 2.0 mm, bên trong tấm pin xếp 132 cell cắt nửa, khung nhôm anodized 30 mm.[1]Về mặt điện, tấm pin cho điện áp hở mạch Voc 49.30 V, dòng ngắn mạch Isc 16.51 A, điện áp điểm công suất cực đại Vmpp 41.06 V và dòng điểm công suất cực đại Impp 15.60 A ở điều kiện STC. Dung sai công suất dương 0~+5 W. Hệ số phát điện mặt sau đạt 80% (±5%), nghĩa là mặt sau tấm pin góp thêm sản lượng khi lắp trên nền phản xạ tốt.[1]

Tấm pin chịu điện áp hệ thống tối đa 1500 V, làm việc trong dải −40°C đến +70°C. Hệ số nhiệt Pmax thấp ở mức −0.29 %/°C giúp tấm pin giữ công suất tốt khi mặt module nóng lên. Bảo hành hiệu suất tuyến tính 30 năm và bảo hành vật lý 12 năm, mức hao tối đa 1% năm đầu rồi 0.4% mỗi năm sau.[1][3]

Công suất640 WpSTC
Hiệu suất23.7%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass
Bảo hành30 nămHiệu suất

tsm neg19rc 20 640w tam pin nlmt trina solar 640wp vertexn tinh nang noi bat

TSM-NEG19RC.20-640W là tấm pin hai mặt kính 640 Wp của Trina Solar, cell N-type i-TOPCon, hiệu suất module 23.7%. Ở STC, tấm pin phát mạnh nhất tại 41.06 V và 15.60 A; điện áp hở mạch Voc là 49.30 V, dòng ngắn mạch Isc là 16.51 A. Điện áp hệ thống tối đa 1500 V DC. Cam kết tách riêng 30 năm hiệu suất và 12 năm vật lý.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Trina TSM-NEG19RC.20-640W
  2. 2. Thông số kỹ thuật tấm pin Trina TSM-NEG19RC.20-640W
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG19RC.20-640W
  4. 4. Các model cùng series Vertex N (TSM-NEG19RC.20 625-650W)
  5. 5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG19RC.20-640W
  6. 6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG19RC.20-640W
  7. 7. Bảo trì định kỳ tấm pin TSM-NEG19RC.20-640W
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG19RC.20-640W
  9. 9. Chính sách bảo hành tấm pin Trina TSM-NEG19RC.20-640W
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Trina TSM-NEG19RC.20-640W
  11. 11. Đánh giá thực tế tấm pin Trina TSM-NEG19RC.20-640W
  12. 12. Hiểu lầm phổ biến về tấm pin TSM-NEG19RC.20-640W
  13. 13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG19RC.20-640W
  14. 14. Giá tấm pin Trina TSM-NEG19RC.20-640W và nhận báo giá
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Trina TSM-NEG19RC.20-640W Nổi bật

TSM-NEG19RC.20-640W có sáu điểm chính: 640 Wp tại STC, hiệu suất module 23.7%, cell N-type i-TOPCon Ultra kháng PID và LeTID, vỏ hai mặt kính hệ số mặt sau 80%, hệ số nhiệt Pmax −0.29 %/°C và bảo hành hiệu suất 30 năm. Mỗi điểm đều tra được trong bảng kỹ thuật bên dưới.[1]
640 Wp

640 Wp với bậc chọn công suất 0~+5 W

Tại STC tấm pin cho 640 Wp. Trina không dùng dung sai âm mà xếp bậc 0~+5 W, nên mỗi tấm pin rời nhà máy đều nằm từ mức nhãn trở lên, đỉnh không quá 5 W so với nhãn, không có tấm pin nào bị hụt công suất. Bên trong là 132 viên cell cắt nửa gói trong khổ 2382 x 1134 x 30 mm.[1]

N-type i-TOPCon

Cell N-type i-TOPCon Ultra, ít suy giảm

Tấm pin dùng cell N-type i-TOPCon Ultra trên nền 210. Loại cell N-type ít dính PID và LeTID, hai dạng hao điện hay gặp ở cell P-type đời trước. Nhờ vậy mức xuống cấp mỗi năm rất nhỏ, sản lượng bám sát đường cam kết suốt vòng đời.[1]

23.7%

Hiệu suất module 23.7%

Hiệu suất 23.7% là tỷ lệ ánh sáng được tấm pin đổi thành điện trên mỗi mét vuông. Ở điểm công suất cực đại, điện áp Vmpp là 41.06 V và dòng Impp là 15.60 A. Hiệu suất càng cao thì cùng một tổng công suất, hệ càng cần ít tấm pin và chiếm ít diện tích mái.[1]

Dual glass

Hai mặt kính 2.0 mm, mặt sau cũng đón nắng

Mặt trước là kính 2.0 mm phủ lớp chống phản quang, mặt sau cũng 2.0 mm, cả hai đều tôi nhiệt. Dãy cell nằm lọt giữa hai lớp kính thay vì dán trên một lớp nền đục. Hệ số lưng 80% (±5%) cho mặt sau góp điện khi nền sáng và phía sau tấm pin có khe thông thoáng.[1]

−0.29 %/°C

Hệ số nhiệt Pmax thấp

Mỗi độ bề mặt vượt 25°C thì Pmax chỉ rớt 0.29%. Đi kèm là Voc với hệ số −0.24 %/°C và Isc nhích nhẹ +0.04 %/°C. Trị NOCT 43 ± 2°C cho biết nhiệt độ tấm pin tự ổn định khi phơi ngoài trời, dùng để ước tính nhiệt độ vận hành thực tế.[1]

1500 V

Điện áp hệ thống 1500 V DC

Trần 1500 V DC theo IEC lẫn UL cho phép nối nhiều tấm pin trên một chuỗi. Dải làm việc trải từ −40°C tới +70°C, cầu chì chuỗi giới hạn 35 A. Hộp nối đạt IP68, khung nhôm anodized 30 mm, mỗi tấm pin nặng 33.0 kg.[1]

Cách suy ra số tấm pin tối đa mỗi chuỗi với TSM-NEG19RC.20-640WĐiện áp hở mạch Voc là 49.30 V, đo ở 25°C. Trời càng lạnh thì điện áp này càng dâng theo hệ số −0.24 %/°C. Lấy nhiệt độ thấp nhất tại công trình, quy đổi điện áp hở mạch về mức đó, rồi chia 1500 V cho trị vừa quy đổi để ra số tấm pin tối đa của một chuỗi.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Trina TSM-NEG19RC.20-640W Thông số

Ở STC, TSM-NEG19RC.20-640W cho 640 Wp, dung sai công suất dương 0~+5 W, hiệu suất 23.7%. Tấm pin cho điện áp hở mạch Voc 49.30 V, dòng ngắn mạch Isc 16.51 A, điện áp điểm công suất cực đại Vmpp 41.06 V và dòng điểm công suất cực đại Impp 15.60 A. Phần cứng gồm 132 cell N-type i-TOPCon trong vỏ hai mặt kính 2.0 mm, khổ 2382 x 1134 x 30 mm, nặng 33.0 kg, làm việc trong dải −40~+70°C và chịu điện áp hệ thống tối đa 1500 V.[1]
Công suất640 WpSTC
Hiệu suất23.7%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass
Bảo hành30 nămHiệu suất
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Peak power / Công suất đỉnh Pmax 640 Wp[1]
Maximum power voltage / Điện áp điểm công suất cực đại Vmpp 41.06 V[1]
Maximum power current / Dòng điểm công suất cực đại Impp 15.60 A[1]
Open circuit voltage / Điện áp hở mạch Voc 49.30 V[1]
Short circuit current / Dòng ngắn mạch Isc 16.51 A[1]
Module efficiency / Hiệu suất module 23.7 %[1]
Measuring tolerance / Dung sai đo ±3 %[1]
Power selection / Bậc chọn công suất 0 ~ +5 W (tối đa +3%)[1]
Đặc tính điện theo power bin (backside power gain) · lợi điện mặt sau
Backside power gain 5% · lợi điện mặt sau 5%
Peak power / Công suất đỉnh Pmax 672 W[1]
Maximum power voltage / Vmpp 41.06 V[1]
Maximum power current / Impp 16.38 A[1]
Open circuit voltage / Voc 49.30 V[1]
Short circuit current / Isc 17.34 A[1]
Backside power gain 10% · lợi điện mặt sau 10%
Peak power / Công suất đỉnh Pmax 704 W[1]
Maximum power voltage / Vmpp 41.06 V[1]
Maximum power current / Impp 17.16 A[1]
Open circuit voltage / Voc 49.30 V[1]
Short circuit current / Isc 18.16 A[1]
Power bifaciality / Hệ số phát điện hai mặt 80 % (±5%)[1]
TEMPERATURE RATINGS · Hệ số nhiệt (Temperature)
Nominal operating cell temperature (NOCT) / Nhiệt độ làm việc danh định của cell NOCT 43°C (±2°C)[1]
Temperature coefficient of Pmax / Hệ số nhiệt Pmax – 0.29 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc – 0.24 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc 0.04 %/°C[1]
APPLICATION CONDITIONS · Giới hạn vận hành
Operating temperature / Nhiệt độ vận hành -40 ~ +70°C[1]
Maximum system voltage / Điện áp hệ thống tối đa 1500V DC (IEC) / 1500V DC (UL)[1]
Max series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
MECHANICAL DATA · Cấu tạo cơ khí (Mechanical)
Solar cells / Loại cell N-type i-TOPCon Monocrystalline[1]
No. of cells / Số cell 132 cell[1]
Module dimensions / Kích thước module 2382 x 1134 x 30 mm[1]
Weight / Khối lượng 33.0 kg[1]
Front glass / Kính trước 2.0 mm, phủ AR, kính tôi nhiệt[1]
Back glass / Kính sau 2.0 mm, kính tôi nhiệt[1]
Frame / Khung Nhôm anodized 30 mm[1]
J-Box / Hộp nối IP 68[1]
Cables / Cáp 4.0 mm², portrait 200/320 mm[1]
Connector / Đầu nối TS4 Plus / TS4 / MC4 EVO2[1]
PACKAGING · Đóng gói (Packaging)
Modules per box / Số tấm pin mỗi thùng 36 tấm pin[1]
Modules per 40′ container / Số tấm pin mỗi container 40′ 720 tấm pin[1]
Hiểu đúng bậc chọn công suất 0~+5 WTrina không dùng dung sai âm mà xếp hàng theo bậc dương 0~+5 W. Nghĩa là một tấm pin 640 Wp khi lên máy đo luôn nằm trong quãng 640 đến 645 W, đỉnh không quá +3% so với nhãn, và không có hàng dưới mức công bố. Vì thế lúc cộng tổng công suất cả dàn, lấy đúng 640 Wp làm mốc là an toàn.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG19RC.20-640W Chứng nhận

Về phần sản phẩm, TSM-NEG19RC.20-640W mang IEC 61215, IEC 61730, IEC 61701, IEC 62716 và UL 61730. Về phần nhà máy, dây chuyền đạt ISO 9001, ISO 14001 cùng ISO 45001. Trina công bố thêm ISO 14064 cho kiểm kê khí nhà kính, ISO 14067 cho dấu chân carbon sản phẩm, kèm chứng nhận phát thải carbon thấp.[1]
IEC 61215

Kiểm hiệu năng và độ bền module

IEC 61215 quy định bộ thử hiệu năng và tuổi thọ trên module nguyên chiếc. Chuẩn này luôn đi kèm IEC 61730 về an toàn điện, không tách rời. Đây là cặp tiêu chuẩn bắt buộc trong hồ sơ kỹ thuật của tấm pin lưu hành trên thị trường quốc tế.[1]

UL 61730

An toàn điện module

Để vào thị trường Bắc Mỹ, tấm pin có thêm UL 61730 bên cạnh IEC 61730. Cặp chuẩn an toàn này soi cách điện, sức chịu hồ quang và bố cục mạch trong lòng module. Hồ sơ đó được đem so với yêu cầu phòng cháy mà từng công trình đặt ra.[1]

IEC 61701

Chống ăn mòn muối và amoniac

IEC 61701 chứng nhận sức bền trước sương muối dài ngày, còn IEC 62716 đo khả năng trụ với khí amoniac. Cặp chứng nhận này có giá trị thật với dàn pin dựng ven biển hoặc trong khu chăn nuôi, trồng trọt nơi không khí nhiễm muối và amoniac.[1]

ISO 9001

Quản lý chất lượng sản xuất

Dây chuyền chạy theo ISO 9001 về chất lượng và ISO 14001 về môi trường. Bộ quy trình này giữ độ đồng đều giữa từng lô, để công suất và kích thước của bản 640 Wp không lệch qua các đợt ra hàng.[1]

ISO 45001

An toàn lao động nhà máy

Việc quản lý an toàn và sức khỏe người lao động tại xưởng theo ISO 45001. Đặt cạnh ISO 9001 và ISO 14001, ba chứng nhận hợp thành bộ hồ sơ quản lý nhà máy mà các gói thầu quy mô lớn thường đòi.[1]

ISO 14064

Kiểm kê carbon sản phẩm

ISO 14064 lo việc kiểm kê và xác minh phát thải khí nhà kính, còn ISO 14067 đo dấu chân carbon trên cả vòng đời sản phẩm. Trina công bố kèm chứng nhận dấu chân carbon thấp, hữu ích cho công trình ràng buộc tiêu chí phát thải.[1]

Cách dùng bộ chứng nhận khi làm hồ sơKhi dựng hồ sơ cho TSM-NEG19RC.20-640W, bộ phận kỹ thuật đối chiếu nhóm chứng nhận sản phẩm với đòi hỏi của công trình và đơn vị điện lực. Dàn pin đặt sát biển hay trong vùng nông nghiệp thì hai chuẩn IEC 61701 và IEC 62716 phải soi kỹ. Toàn bộ giấy chứng nhận nằm trong nhóm tài liệu ở phần sau.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series Vertex N (TSM-NEG19RC.20 625-650W) Model

Series Vertex N của dòng TSM-NEG19RC.20 trải công suất 625 Wp đến 650 Wp, trong đó TSM-NEG19RC.20-640W là bản 640 Wp. Các bản chung nền tấm pin hai mặt kính, cell N-type i-TOPCon trên wafer 210, cùng khổ 2382 x 1134 x 30 mm, chỉ khác ở bộ trị số điện. Bảng dưới xếp công suất, hiệu suất, Voc và Isc của từng bản cạnh nhau.[1]
625 W

625 Wp

TSM-NEG19RC.20-625W

Công suất 625 Wp, hiệu suất module 23.1%, Voc 48.70 V, Isc 16.32 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, thuộc series Vertex N.[1]

630 W

630 Wp

TSM-NEG19RC.20-630W

Công suất 630 Wp, hiệu suất module 23.3%, Voc 48.90 V, Isc 16.38 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, thuộc series Vertex N.[1]

635 W

635 Wp

TSM-NEG19RC.20-635W

Công suất 635 Wp, hiệu suất module 23.5%, Voc 49.10 V, Isc 16.44 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, thuộc series Vertex N.[1]

640 W

Model đang xem

TSM-NEG19RC.20-640W

Công suất 640 Wp, hiệu suất module 23.7%, Voc 49.30 V, Isc 16.51 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, thuộc series Vertex N.[1]

645 W

645 Wp

TSM-NEG19RC.20-645W

Công suất 645 Wp, hiệu suất module 23.9%, Voc 49.52 V, Isc 16.55 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, thuộc series Vertex N.[1]

650 W

650 Wp

TSM-NEG19RC.20-650W

Công suất 650 Wp, hiệu suất module 24.1%, Voc 49.77 V, Isc 16.59 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, thuộc series Vertex N.[1]

Đừng nhìn mỗi công suất, hãy so cả Voc và IscChọn một bản trong dòng này không chỉ nhìn watt. Điện áp hở mạch Voc nhích dần theo công suất, từ 48.70 V ở bản 625 W lên 49.77 V ở bản 650 W. Chênh lệch này làm số tấm pin tối đa mỗi chuỗi lệch nhau giữa các bản, dù chung một series, nên phải tính lại chuỗi mỗi khi đổi bản.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG19RC.20-640W Tài liệu

Tài liệu của TSM-NEG19RC.20-640W gom thành hai nhóm. Nhóm PDF gồm datasheet thông số, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhóm web gồm hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, chính sách bảo hành và công cụ tra cứu seri. Bộ này phục vụ cả khâu chọn tấm pin lẫn khâu thi công ngoài công trình.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật TSM-NEG19RC.20-640W Tải xuống
PDF Certifications, Chứng nhận sản phẩm TSM-NEG19RC.20-640W Tải xuống
PDF File PAN, File mô phỏng PVsyst TSM-NEG19RC.20-640W (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Trina Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Trina Solar Truy cập
WEB Chứng nhận nhà phân phối Trina Solar Truy cập
WEB Chính sách bảo hành Trina Solar Truy cập
WEB Tra cứu seri sản phẩm Trina Solar Truy cập
Vai trò của từng tài liệuMọi trị số điện gốc của TSM-NEG19RC.20-640W nằm trong datasheet. Sơ đồ đấu nối và trình tự lắp nằm trong hướng dẫn lắp đặt. Chính sách bảo hành để sẵn cho khâu dựng hồ sơ mỗi khi cần hãng can thiệp. Riêng file mô phỏng PVsyst hiện vẫn đang cập nhật.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG19RC.20-640W Lắp đặt

TSM-NEG19RC.20-640W nặng 33.0 kg, khổ 2382 x 1134 x 30 mm, cần giá đỡ đủ cứng và điểm kẹp nằm đúng vùng quy định trên khung nhôm. Khi nối chuỗi, lấy điện áp hở mạch Voc 49.30 V cùng hệ số nhiệt của nó −0.24 %/°C để giữ tổng áp dưới 1500 V DC, kể cả khi vùng xuống nhiệt thấp nhất.[2]
1

Soát tấm pin ngay khi nhận hàng

Nhìn kỹ cả hai mặt kính tìm vết nứt, xem khung nhôm có vênh, kiểm hộp nối và dây cáp. Tấm pin nặng 33.0 kg nên mỗi tấm pin phải có ít nhất hai người cùng khiêng. Tuyệt đối không nhấc tấm pin bằng cách túm hộp nối hay dây, cũng không vác lên đầu hay vác trên lưng.[2]

2

Chừa khe thông gió cho lưng tấm pin

Mái và khung phải chịu nổi tải gió cùng tải nén tại công trình. Lưng tấm pin cần chỗ thoát nhiệt, hãng đề nghị chừa tối thiểu 100 mm khe hở giữa mặt sau và bề mặt đỡ. Khe này vừa hạ nhiệt cho tấm pin, vừa để lưng tấm pin đón thêm phần ánh sáng dội lại.[2]

3

Đặt kẹp trong dải cho phép

Mỗi điểm kẹp phải rơi vào vùng đã vạch sẵn trên khung nhôm anodized. Kẹp lệch ra ngoài vùng này làm hỏng khả năng chịu lực đã kiểm định và dễ gây rạn kính. Cấm khoan thêm lỗ hay xẻ khung, vì việc đó phá kết cấu chịu tải và làm mất quyền bảo hành.[2]

4

Khóa số tấm pin tối đa cho một chuỗi

Tra nhiệt độ môi trường thấp nhất ở công trình (T_min). Quy đổi Voc thực: Voc_thực = 49.30 × [1 + (−0.24/100) × (T_min − 25)]. Lấy 1500 chia cho Voc_thực rồi làm tròn xuống ra số tấm pin tối đa. Đây là ngưỡng cứng, tuyệt đối không vượt.[2]

5

Ghép đầu nối và đi cáp gọn

Đầu nối của tấm pin là TS4 Plus, TS4 hoặc MC4 EVO2, đi cùng cáp 4.0 mm² dài portrait 200/320 mm. Hai đầu ghép buộc phải cùng kiểu, cùng nhà sản xuất. Luồn cáp gọn, tránh cọ vào mép kim loại sắc, không phơi đầu nối ngoài nắng trực tiếp và không để nước đọng.[2]

6

Nối đất khung tấm pin

Mọi khung nhôm anodized phải được tiếp địa qua lỗ nối đất làm sẵn. Giữ điểm tiếp địa sạch, siết chặt và dùng phụ kiện chống ăn mòn hợp với nhôm để chặn ăn mòn điện hóa. Mối tiếp địa chắc chắn giữ an toàn cho người làm việc quanh dàn pin.[2]

Không giẫm lên mặt kính
Kính chịu lực trải đều chứ không gánh nổi lực dồn một điểm từ gót giày hay vật nặng. Chỉ một bước giẫm cũng đủ tạo vết nứt vi mô trong cell mà mắt thường khó thấy, làm công suất tụt vĩnh viễn.[2]
Chỉ thao tác đầu nối khi mặt ráo
Hễ có ánh sáng là tấm pin đã phát điện. Chạm đầu nối lúc mặt tấm pin còn ẩm hay đang mưa dễ dẫn tới điện giật. Không cắm hay tháo đầu nối khi mạch còn dòng. Hãy bịt kín đầu nối, đợi bề mặt ráo hẳn rồi mới làm tiếp.[2]
Không hội tụ ánh sáng lên tấm pin
Cấm dùng gương hay vật hội tụ dồn nắng vào tấm pin vì sinh điểm nóng và đẩy nhanh lão hóa lớp keo cùng diode bypass. Không dựng tấm pin cạnh nguồn lửa hay vật dễ cháy nổ. Lắp sai cách có thể gây rủi ro hỏa hoạn cho công trình.[2]
Lúc mở kiện và vận chuyển trong công trìnhLấy tấm pin ra khỏi kiện theo đúng hướng dẫn mở kiện để khỏi va vào cạnh và góc kính. Tư thế chuẩn là dựng tấm pin đứng hoặc đặt nằm trên đệm lót phù hợp, tránh mọi va đập. Bốn góc và các cạnh tấm pin là chỗ dễ sứt mẻ nhất trong khâu di chuyển.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin TSM-NEG19RC.20-640W Bảo trì

Bảo trì TSM-NEG19RC.20-640W gọn trong ba việc: rửa kính cho sạch để nhận nắng tối đa, rà phần cơ học sau mỗi đợt thời tiết mạnh, và theo dõi sản lượng từng chuỗi để bắt sớm tấm pin yếu. Cell N-type i-TOPCon trong vỏ hai mặt kính kháng PID và LeTID nên hao ngầm bên trong rất chậm. Bảo trì đều đặn thì công suất bám sát đường cam kết.[2]
☀

Vệ sinh bề mặt kính

Bụi, phân chim và lá khô đọng trên kính sẽ kéo sản lượng đi xuống. Cách đúng là dùng nước sạch cùng cây gạt mềm hay chổi lông mềm. Tránh vật cứng sắc, hóa chất ăn mòn và máy xịt áp lực mạnh. Thời điểm rửa lý tưởng là sáng sớm hoặc chiều mát, lúc kính đã hạ nhiệt.[2]

⌗

Rà kết cấu và kẹp giữ

Sau mỗi đợt mưa lớn hay gió mạnh, hãy soát lại khung nhôm, kẹp giữ cùng bu lông kết cấu. Một cái kẹp lỏng hay trượt khỏi vùng cho phép sẽ làm tấm pin hụt sức chịu lực. Siết lại các mối nối và kiểm tra độ vững chung sau mỗi lần thời tiết bất thường.[2]

⌁

Theo dõi cáp và đầu nối

Để bắt sớm dấu nóng, đổi màu hay khớp lỏng, hãy soi đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 cùng toàn tuyến cáp. Cáp tuyệt đối không cọ vào mép kim loại sắc. Một khớp tiếp xúc kém sẽ phát nhiệt và kéo sản lượng cả chuỗi đi xuống.[2]

  • Lau kính ngay khi bụi mới mỏng, chỉ nước sạch và dụng cụ mềm là đủ.[2]
  • Dọn lưng tấm pin và nền dưới cho thông thoáng, vật cản phía sau sẽ làm hụt phần điện thu từ mặt sau (hệ số 80%).[2]
  • Hết mỗi đợt gió mạnh, rà toàn bộ khung nhôm, kẹp cùng bu lông của kết cấu.[2]
  • Định kỳ soi cáp và đầu nối, phát hiện sớm chỗ nóng hoặc khớp lỏng.[2]
  • Đối chiếu sản lượng giữa các chuỗi, chuỗi nào hụt bất thường thì rà tấm pin và mối nối.[2]
  • Đừng tự mở hộp nối hay can thiệp vào trong tấm pin, thấy dấu lạ thì báo kỹ thuật.[2]
Điểm cần nhớ khi rửa kínhKhông rửa lúc kính đang nóng dưới nắng trưa, vì chênh nhiệt đột ngột giữa nước mát và kính nóng dễ gây sốc nhiệt. Trong lúc vệ sinh, không trèo lên hay tì trực tiếp lên tấm pin. Riêng giàn lắp thấp gần mặt đất, cần xén cỏ và dọn vật cản phía sau để lưng tấm pin không bị khuất.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG19RC.20-640W Sự cố

Trên TSM-NEG19RC.20-640W, các trục trặc hay gặp gồm một chuỗi DC hụt sản lượng, kính nứt, vùng nhiệt cục bộ và đầu nối sinh nhiệt. Bước mở đầu luôn là ghi lại chuỗi đang lỗi, đo điện áp hở mạch rồi chụp ảnh hiện trạng. Khi chưa rõ căn nguyên, nên chờ kỹ thuật đánh giá rồi mới tháo hay đổi tấm pin.[2]

Sản lượng giảm

Một chuỗi DC tụt điện

Khi một chuỗi cho ít điện hơn các chuỗi tương đương, hãy đo điện áp hở mạch rồi đối chiếu với giá trị 49.30 V nhân với số tấm pin trong chuỗi. Nguyên nhân hay gặp là bóng che một phần, lớp bụi dày, đầu nối lỏng, hoặc một tấm pin trong chuỗi bị lỗi.[2]

Nứt kính

Kính trước hoặc sau bị nứt

Ở tấm pin hai mặt, cả kính trước lẫn kính sau đều có thể nứt do va chạm, mưa đá to hoặc lực dồn một điểm. Tấm pin đã nứt cần đánh dấu, ghi ngày phát hiện và xử lý theo hướng dẫn. Không để tấm pin vỡ kính chạy tiếp vì nguy cơ rò điện.[2]

Điểm nóng

Vùng nhiệt cục bộ

Điểm nóng sinh ra khi một cụm cell bị che bóng kéo dài hoặc dính bẩn cục bộ. Lúc nghi ngờ, quét bề mặt bằng camera nhiệt rồi gỡ vật che hay vết bẩn gây ra điểm nóng. Cách bố trí cell cắt nửa giúp kìm bớt khả năng lan rộng của điểm nóng.[2]

Đầu nối nóng

Đầu nối hoặc cáp phát nhiệt

Đầu nối nóng bất thường, ngả màu hoặc vỏ cáp chảy đều báo hiệu tiếp xúc kém. Hãy cắt tải, soi đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 rồi thay nếu hỏng. Lý do phổ biến là cắm lẫn hai loại đầu nối khác hãng hoặc bấm khớp chưa đủ chặt.[2]

Suy giảm

Mức hao công suất theo từng năm

Nhờ kháng PID và LeTID, cell N-type i-TOPCon xuống cấp chậm. Ngưỡng cam kết là 1% trong năm đầu rồi 0.4% cho mỗi năm về sau. Khi sản lượng thật rớt nhanh hơn mức này, cần soát cả hệ thay vì chỉ nhìn riêng một tấm pin.[3]

Bám bẩn

Lưng tấm pin bị che hoặc bẩn

Ở tấm pin hai mặt, phần điện mặt sau hụt đi khi lưng tấm pin bị che bóng, bám bụi hoặc nền dưới phản xạ kém dần. Cần giữ khe sau thông thoáng, làm sạch nền theo định kỳ và dọn vật cản. Đây là điểm phải lưu tâm, khác hẳn tấm pin một mặt kính thông thường.[2]

Gom hồ sơ trước khi báo lỗiHồ sơ báo lỗi của TSM-NEG19RC.20-640W cần đính kèm số serial tấm pin, ngày lắp đặt, ảnh thực tế của tấm pin và đầu nối, thứ tự chuỗi đang lỗi cùng điện áp đo được. Đủ các mục này, kỹ thuật khoanh vùng căn nguyên nhanh hơn và xác nhận tấm pin có nằm trong diện bảo hành hay không.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Trina TSM-NEG19RC.20-640W Bảo hành

Trina Solar cấp cho TSM-NEG19RC.20-640W hai mốc cam kết tách bạch: hiệu suất 30 năm và vật lý 12 năm. Năm đầu mức hao giữ dưới 1%, các năm sau mỗi năm hao không quá 0.4%. Theo đúng đường cam kết này, bản 640 Wp vẫn còn giữ tầm 87.4% công suất danh định khi khép lại năm thứ 30.[3]

tsm neg19rc 20 640w tam pin nlmt trina solar 640wp vertexn chinh sach bao hanh

12 năm

Bảo hành 12 năm vật lý

Mốc 12 năm vật lý lo phần lỗi vật liệu và lỗi từ khâu sản xuất, với điều kiện tấm pin được lắp và chạy đúng hướng dẫn. Cam kết này dành riêng cho phần vật lý của tấm pin, độc lập với cam kết hiệu suất. Khi làm hồ sơ cần có số serial và hóa đơn gốc.[3]

30 năm

Bảo hành 30 năm hiệu suất

Đường suy giảm tuyến tính trải dài 30 năm hiệu suất, mức hao tối đa 1% năm đầu rồi tối đa 0.4% mỗi năm sau. Khép năm 30, bản 640 Wp vẫn được cam kết giữ tầm 87.4% công suất ban đầu. Đây là cơ sở để nhà đầu tư tính sản lượng dài hạn.[3]

Hồ sơ

Giữ đủ chứng từ suốt vòng đời

Để kích hoạt bảo hành, hãy lưu mã TSM-NEG19RC.20-640W, số serial, hóa đơn mua cùng hồ sơ lắp đặt. Tem nhãn dán trên tấm pin phải còn nguyên và đọc rõ. Tấm pin bị sửa khung, lắp trái quy định hoặc hư do ngoại lực sẽ nằm ngoài phạm vi bảo hành.[3]

Điều kiện giữ cho bảo hành còn hiệu lựcCam kết chỉ còn giá trị khi tấm pin chạy trong phạm vi: áp hệ thống tối đa 1500 V DC và dải nhiệt −40°C đến +70°C. Lúc cần xử lý bảo hành, hãy gửi đủ số serial, ảnh thực tế, vị trí tấm pin trong chuỗi cùng mô tả lỗi để bộ phận kỹ thuật giải quyết nhanh nhất.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Trina Solar TSM-NEG19RC.20-640W VNS

Khi tư vấn hệ điện mặt trời dùng tấm pin Trina Solar TSM-NEG19RC.20-640W, Việt Nam Solar căn cứ vào công suất hệ, hướng và độ dốc mái, kiểu khung đỡ, điện áp chuỗi, vật tư AC/DC và mức khai thác mặt sau. Đây là những yếu tố định hình phương án tấm pin cho chủ đầu tư.

Bên cạnh việc phân phối thiết bị chính hãng, Việt Nam Solar còn nhận tư vấn cấu hình, hỗ trợ kỹ thuật khi lắp đặt, kiểm tra bảo hành và theo sát chủ đầu tư trong suốt vòng đời vận hành của hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Trina TSM-NEG19RC.20-640W Đánh giá

TSM-NEG19RC.20-640W là tấm pin hai mặt kính 640 Wp, hiệu suất module 23.7%. Phần dưới đánh giá tấm pin qua bốn trục: mật độ điện trên mỗi mét vuông, phần điện cộng từ lưng tấm pin, khả năng chịu nhiệt khi bề mặt module nóng, và dự báo sản lượng qua vòng đời 30 năm.[1]

Công suất/m²

640 Wp trên 2.7 m² diện tích tấm pin

Khổ 2382 x 1134 mm cho diện tích tấm pin tầm 2.7 m². Ở hiệu suất 23.7%, mỗi mét vuông kính mặt trước gánh khoảng 237 W. Mật độ điện này giúp giảm số tấm pin cần dùng cho cùng một tổng công suất, qua đó rút bớt số chuỗi và phụ kiện đấu nối.[1]

Mặt sau

Phần cộng từ lưng tấm pin, tùy điều kiện

Mốc trên của khả năng phát từ lưng tấm pin so với mặt trước là hệ số 80% (±5%). Ở điều kiện thuận lợi với lợi điện mặt sau 10%, tấm pin chạm 704 W (Impp 17.16 A, Isc 18.16 A). Phần cộng thực bao nhiêu còn tùy nền phản xạ, độ cao giàn và góc nghiêng.[1]

Nhiệt độ

Hệ số nhiệt thấp, giữ điện lúc nóng

Mỗi độ bề mặt vượt 25°C kéo Pmax rớt 0.29%. Khi bề mặt lên 55°C, tức cao hơn mốc STC 30°C, công suất chỉ hụt tầm 8.7%. Trị NOCT 43 ± 2°C cho biết nhiệt độ tấm pin tự cân bằng ngoài trời, giúp ước tính sản lượng trong giờ nắng gắt sát thực tế hơn so với STC.[1]

Vòng đời 30 năm

Sản lượng giảm dần theo đường tuyến tính

Với mức hao không quá 1% năm đầu rồi không quá 0.4% mỗi năm, một hệ chạy TSM-NEG19RC.20-640W vẫn còn tầm 87.4% công suất ở năm 30. Khả năng kháng PID và LeTID của cell N-type i-TOPCon giúp đường suy giảm thực đi sát đường cam kết.[3]

Bộ số cần đối chiếu với inverter và sơ đồ chuỗiTSM-NEG19RC.20-640W cần nắm các trị số: 640 Wp tại STC, hiệu suất 23.7%, hệ số mặt sau 80% (±5%), hệ số nhiệt Pmax −0.29 %/°C, NOCT 43°C, khối lượng 33.0 kg, cam kết tuyến tính 30 năm (1% năm đầu, 0.4%/năm sau). So bộ số này với kết cấu mái, dải MPPT và công suất inverter để chọn cấu hình.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin TSM-NEG19RC.20-640W Hiểu lầm

Sáu cặp dưới đây gỡ các lầm tưởng hay gặp về TSM-NEG19RC.20-640W bằng đúng trị số kỹ thuật, giúp khâu thiết kế chuỗi và chọn cấu hình lắp đặt không đi lệch.
Hiểu saiCứ lắp ngoài trời là tấm pin 640W phát đủ 640W.
Cách hiểu đúngCon số 640 Wp đo trong phòng chuẩn STC, tại 1000 W/m² và 25°C. Sang điều kiện NOCT vốn sát thực tế hơn, tấm pin chỉ cho 489 W. Sản lượng thật mỗi nơi còn tùy bức xạ vùng và nhiệt độ bề mặt, nên phải nhân hệ số hiệu chỉnh chứ không lấy nguyên 640 W.[1]
Hiểu saiCứ là tấm pin hai mặt kính thì mặt sau tự cộng thêm 80% điện.
Cách hiểu đúngCon số 80% chỉ là ngưỡng lý thuyết của công suất mặt sau đặt cạnh mặt trước. Lượng điện cộng thêm thực tế phụ thuộc nền phản xạ, độ cao lắp, góc nghiêng và khe hở sau lưng. Lắp áp sát mái thì phần mặt sau gần như bằng không.[1]
Hiểu saiNhồi càng nhiều tấm pin vào một chuỗi DC thì càng có lợi.
Cách hiểu đúngSố tấm pin trên một chuỗi bị trần 1500 V DC chặn cứng. Voc 49.30 V còn leo lên theo hệ số −0.24 %/°C mỗi khi nhiệt độ hạ, nên phép tính buộc lấy mức lạnh nhất của vùng thì chuỗi mới an toàn.[1]
Hiểu saiBậc 0~+5W nghĩa là đôi khi tấm pin bị hụt vài watt.
Cách hiểu đúngBậc 0~+5 W chỉ lệch về phía dương. Bản 640 Wp lên máy đo luôn nằm trong quãng 640 đến 645 W, không có hàng dưới nhãn. Đỉnh đo được cũng không vượt quá +3% so với mức ghi.[1]
Hiểu saiCell N-type i-TOPCon đã chống suy giảm thì khỏi cần bảo trì.
Cách hiểu đúngViệc kháng PID và LeTID chỉ kìm phần hao điện bên trong cell, không thay được khâu rửa kính, rà kết cấu và soi đầu nối định kỳ. Bụi bám cùng tiếp xúc kém vẫn kéo sản lượng đi xuống dù cell còn nguyên.[2]
Hiểu saiCam kết 30 năm bao luôn cả phần vật lý lẫn hiệu suất.
Cách hiểu đúngMốc 30 năm chỉ lo riêng phần hiệu suất. Phần vật lý có mốc 12 năm tách bạch. Hai cam kết chạy độc lập, mỗi bên xử lý một nhóm lỗi riêng.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG19RC.20-640W FAQ

Mười câu dưới đây gom các thắc mắc hay gặp về TSM-NEG19RC.20-640W, từ bộ trị số điện STC, cấu trúc hai mặt, cách tính chuỗi DC, kích thước, giới hạn vận hành cho tới cam kết bảo hành. Đọc lướt một lượt để nắm số chính trước khi gọi tư vấn.
TSM-NEG19RC.20-640W nằm trong dòng sản phẩm nào?
Mã này thuộc series Vertex N chạy công nghệ N-type i-TOPCon Ultra của Trina Solar, công suất 640 Wp. Vỏ tấm pin ghép từ hai lớp kính cường lực 2.0 mm, cell N-type i-TOPCon, hiệu suất module 23.7%. Cả hai mặt của tấm pin đều nhận nắng, hệ số mặt sau 80% (±5%).[1]
Các trị số điện ở STC ra sao?
Tại STC, công suất đỉnh là 640 Wp với dung sai công suất dương 0~+5 W và hiệu suất module 23.7%. Tấm pin cho điện áp hở mạch Voc 49.30 V, dòng ngắn mạch Isc 16.51 A, điện áp điểm công suất cực đại Vmpp 41.06 V và dòng điểm công suất cực đại Impp 15.60 A.[1]
Tấm pin dùng loại cell gì?
Bên trong tấm pin xếp 132 viên cell N-type i-TOPCon đơn tinh thể, dạng cắt nửa. Loại cell N-type i-TOPCon này kháng cả PID lẫn LeTID. Hệ số nhiệt Pmax là −0.29 %/°C, giúp tấm pin giữ công suất tốt hơn mỗi khi nhiệt độ bề mặt leo cao.[1]
Mặt sau tấm pin có phát điện không?
Nhờ cấu trúc hai mặt kính, lưng tấm pin phát điện song song với mặt trước. Hệ số mặt sau ở mức 80% (±5%). Khi nền phía dưới phản xạ tốt và lưng tấm pin chừa khe thông thoáng, mặt sau góp thêm sản lượng mà tấm pin một mặt không có.[1]
Tấm pin nặng và to cỡ nào?
Khổ ngoài đo 2382 x 1134 x 30 mm, cân nặng 33.0 kg. Mặt trước là kính 2.0 mm có lớp phủ chống phản quang, mặt sau 2.0 mm, cả hai đều tôi nhiệt. Bao quanh là khung nhôm anodized 30 mm. Mỗi thùng đóng 36 tấm pin, một container 40′ chở 720 tấm pin.[1]
Tấm pin có những giới hạn vận hành nào?
Áp hệ thống tối đa đạt 1500 V DC theo cả IEC và UL. Dải nhiệt làm việc trải từ −40°C đến +70°C. Cầu chì chuỗi giới hạn ở 35 A. Trị NOCT là 43 ± 2°C, dùng để ước nhiệt độ tấm pin lúc chạy ngoài trời.[1]
Một chuỗi DC ghép tối đa bao nhiêu tấm pin?
Tra nhiệt độ môi trường thấp nhất ở công trình (T_min). Voc thực = 49.30 × [1 + (−0.24/100) × (T_min − 25)]. Số tấm pin tối đa = 1500 ÷ Voc_thực sau khi làm tròn xuống. Ngưỡng 1500 V là giới hạn cứng, không được vượt.[1]
Tấm pin dùng hộp nối, cáp và đầu nối nào?
Hộp nối đạt chuẩn IP68. Cáp có tiết diện 4.0 mm², dài portrait 200/320 mm, có thể đặt theo yêu cầu. Đầu nối gồm TS4 Plus, TS4 hoặc MC4 EVO2, bắt buộc dùng cùng kiểu ở hai đầu để né tiếp xúc kém và phát nhiệt.[1]
Lợi điện mặt sau nâng công suất lên bao nhiêu?
Cộng thêm lợi điện mặt sau 5%, tấm pin chạm 672 W (Impp 16.38 A, Isc 17.34 A). Cộng lợi điện mặt sau 10%, tấm pin lên 704 W (Impp 17.16 A, Isc 18.16 A). Riêng Voc và Vmpp vẫn giữ nguyên 49.30 V và 41.06 V ở cả hai bậc.[1]
Tấm pin được bảo hành bao lâu?
Phần vật lý kéo dài 12 năm, phần hiệu suất kéo dài 30 năm. Mức hao tối đa 1% năm đầu rồi tối đa 0.4% cho từng năm về sau, khép năm 30 còn tầm 87.4% công suất. Khi cần hỗ trợ bảo hành, hãy giữ số serial tấm pin, hóa đơn cùng hồ sơ lắp đặt.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Trina TSM-NEG19RC.20-640W và nhận báo giá Báo giá

Giá tấm pin TSM-NEG19RC.20-640W xê dịch theo thời điểm, số lượng, cách mua tấm pin rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước rồi mới báo giá, để phương án bám sát nhu cầu thật của công trình.

Trước lúc xin báo giá TSM-NEG19RC.20-640W, chủ đầu tư nên tách bạch hai trường hợp. Trường hợp một là mua tấm pin rời nhằm mở rộng hoặc thay thế trong hệ đang chạy. Trường hợp hai là lắp trọn gói cả hệ gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp cùng nghiệm thu. Cơ cấu chi phí hai trường hợp lệch nhau, nên khảo sát hiện trạng là việc bắt buộc làm trước khi chốt giá.

TẤM RỜI

Giá tấm pin TSM-NEG19RC.20-640W

Dành cho chủ đầu tư muốn mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội kỹ thuật đang lắp. Để báo giá cần chốt đúng mã TSM-NEG19RC.20-640W, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí vận chuyển.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Dành cho chủ đầu tư muốn làm trọn vẹn một hệ điện mặt trời. Mức giá tùy số lượng tấm pin, loại inverter, kết cấu mái, độ dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách khai thác mặt sau và điều kiện thi công tại chỗ.

Gửi yêu cầu báo giá

Gửi đủ thông tin sẽ báo giá nhanh hơnChủ đầu tư nên cung cấp hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, chọn mua tấm pin rời hay lắp trọn gói, số lượng tấm pin cần và mốc thời gian dự kiến thi công. Bộ thông tin này rút ngắn quá trình chốt phương án.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

TSM-NEG19RC.20-640W là tấm pin Vertex N hai mặt kính của Trina Solar, cho 640 Wp và hiệu suất module 23.7% ở STC. Hệ số nhiệt Pmax là −0.29 %/°C, tấm pin kháng PID và LeTID. Hệ số phát điện mặt sau là 80% (±5%).[1] Tấm pin đạt các chuẩn IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 12 năm bảo hành vật lý và 30 năm bảo hành hiệu suất.[3] Việt Nam Solar phân phối chính hãng TSM-NEG19RC.20-640W và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn

Đánh giá TSM-NEG19RC.20-640W - Tấm Pin NLMT Trina Solar 640Wp - VertexN

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
