TSM-NEG19RC.20-650W – Tấm Pin NLMT Trina Solar 650Wp – VertexN

📋

TÀI LIỆU KỸ THUẬT TSM-NEG19RC.20-650W

Xem 8 tài liệu chính hãng - Model TSM-NEG19RC.20-650W, tấm pin Trina Solar. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 5 tài liệu
PDF Datasheet TSM-NEG19RC.20-650W Truy cập
WEB Manual Tài Liệu Lắp Đặt Trina Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Trina Solar Truy cập
WEB Tra Cứu Seri Sản Phẩm Trina Solar Truy cập
WEB Về Thương Hiệu Trina Solar Truy cập
✓ Chứng nhận và bảo hành ▼ 3 tài liệu
PDF Certificate TSM-NEG19RC.20-650W Truy cập
WEB Chính sách bảo hành Trina Solar Truy cập
WEB Chứng nhận nhà phân phối Trina Solar Truy cập

88 ₫

☀️

Thông số kỹ thuật TSM-NEG19RC.20-650W

Mã sản phẩm TSM-NEG19RC.20-650W
650W
STC
Hiệu suất
24.1%
Loại cell
N-type i-TOPCon
132 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model TSM-NEG19RC.20-650W
Brand / Thương hiệu Trina Solar
Product family / Dòng sản phẩm Vertex N
Module type / Loại module N-type i-TOPCon Ultra Bifacial Dual Glass Monocrystalline Module / Module đơn tinh thể hai mặt kính đôi N-type i-TOPCon Ultra
Cell type / Loại cell N-type i-TOPCon Monocrystalline
Đặc tính điện / Electrical Data (STC)
Testing Condition / Điều kiện thử nghiệm STC
Peak Power Watts-PMAX / Công suất cực đại 650 Wp
Power Selection / Dung sai chọn công suất 0 ~ +5 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.43 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 15.69 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.77 V
Short Circuit Current-ISC / Dòng ngắn mạch 16.59 A
Module Efficiency ηm / Hiệu suất module 24.1%
Gain hai mặt / Electrical Characteristics With Backside Power Gain
5% Backside Power Gain / Gain mặt sau 5%
Backside Power Gain / Gain mặt sau 5%
Peak Power Watts-PMAX / Công suất cực đại 683 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.43 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 16.47 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.77 V
Short Circuit Current-ISC / Dòng ngắn mạch 17.42 A
10% Backside Power Gain / Gain mặt sau 10%
Backside Power Gain / Gain mặt sau 10%
Peak Power Watts-PMAX / Công suất cực đại 715 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.43 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 17.26 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.77 V
Short Circuit Current-ISC / Dòng ngắn mạch 18.25 A
Hệ số nhiệt / Temperature Ratings
NOCT / Nhiệt độ vận hành danh định của cell 43°C (±2°C)
Temperature Coefficient of PMAX / Hệ số nhiệt PMAX -0.29%/°C
Temperature Coefficient of VOC / Hệ số nhiệt VOC -0.24%/°C
Temperature Coefficient of ISC / Hệ số nhiệt ISC 0.04%/°C
Điều kiện ứng dụng / Application Conditions
Operating Temperature / Nhiệt độ vận hành -40 ~ +70°C
Maximum System Voltage / Điện áp hệ thống tối đa 1500V DC (IEC) / 1500V DC (UL)
Max Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35A
Cấu tạo vật lý / Mechanical Data
Solar Cells / Loại cell N-type i-TOPCon Monocrystalline
No. of cells / Số lượng cell 132 cells
Module Dimensions / Kích thước module 2382 × 1134 × 30 mm (93.78 × 44.65 × 1.18 inches)
Weight / Trọng lượng 33.0 kg (72.8 lb)
Front Glass / Kính trước 2.0 mm, AR Coating Heat Strengthened Glass
Back Glass / Kính sau 2.0 mm, Heat Strengthened Glass
Frame / Khung 30 mm Anodized Aluminium Alloy
J-Box / Hộp nối IP68 rated
Cables / Cáp Photovoltaic Technology Cable 4.0mm²; Portrait: 200/320 mm; Length can be customized
Connector / Đầu nối TS4 Plus / TS4 / MC4 EVO2
Packaging / Đóng gói Modules per box: 36 pieces; Modules per 40’ container: 720 pieces
📋

Thông số kỹ thuật trên dùng cho đúng model TSM-NEG19RC.20-650W, cột STC của mã 650.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

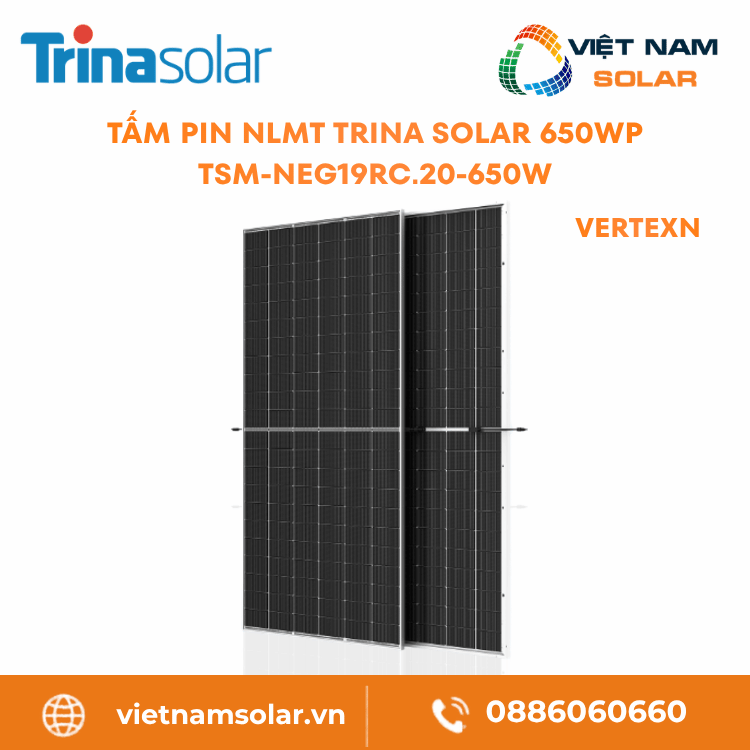

Tấm Pin NLMT Trina Solar 650Wp – TSM-NEG19RC.20-650W – Vertex N

TSM-NEG19RC.20-650W là tấm pin năng lượng mặt trời Trina Solar công suất 650 Wp, bản đỉnh của series Vertex N, hiệu suất module 24.1%. Tấm pin dùng cell N-type i-TOPCon trên nền wafer 210, kiểu hai mặt kính nên phát điện ở cả hai phía. Bên trong tấm pin có 132 cell cắt nửa kẹp giữa cặp kính cường lực 2.0 mm, viền ngoài là khung nhôm anodized 30 mm.[1]Về mặt điện, tấm pin cho điện áp hở mạch Voc 49.77 V, dòng ngắn mạch Isc 16.59 A, điện áp điểm công suất cực đại Vmpp 41.43 V và dòng điểm công suất cực đại Impp 15.69 A ở điều kiện STC. Dung sai công suất dương 0~+5 W, đỉnh không quá +3% so với nhãn. Hệ số phát điện mặt sau đạt 80% (±5%), nghĩa là mặt sau tấm pin góp thêm sản lượng khi nền phía dưới hắt sáng tốt.[1]

Tấm pin chịu điện áp hệ thống tối đa 1500 V theo cả IEC và UL, làm việc trong dải −40°C đến +70°C. Hệ số nhiệt Pmax thấp ở mức −0.29 %/°C giúp tấm pin giữ công suất tốt khi mặt module nóng lên. Bảo hành hiệu suất tuyến tính 30 năm và bảo hành vật lý 12 năm, mức hao tối đa 1% năm đầu rồi 0.4% mỗi năm sau.[1][3]

Công suất650 WpSTC
Hiệu suất24.1%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass
Bảo hành30 nămHiệu suất
TSM-NEG19RC.20-650W là tấm pin năng lượng mặt trời Trina Solar công suất 650 Wp, thuộc series Vertex N, hiệu suất module 24.1%. Ở điều kiện STC, điện áp hở mạch Voc là 49.77 V, dòng ngắn mạch Isc là 16.59 A, điện áp điểm công suất cực đại Vmpp là 41.43 V và dòng điểm công suất cực đại Impp là 15.69 A. Tấm pin chịu điện áp hệ thống tối đa 1500 V. Bảo hành hiệu suất 30 năm và bảo hành vật lý 12 năm.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Trina TSM-NEG19RC.20-650W
  2. 2. Thông số kỹ thuật tấm pin Trina TSM-NEG19RC.20-650W
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG19RC.20-650W
  4. 4. Các model cùng series Vertex N (TSM-NEG19RC.20 625-650W)
  5. 5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG19RC.20-650W
  6. 6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG19RC.20-650W
  7. 7. Bảo trì định kỳ tấm pin TSM-NEG19RC.20-650W
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG19RC.20-650W
  9. 9. Chính sách bảo hành tấm pin Trina TSM-NEG19RC.20-650W
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Trina TSM-NEG19RC.20-650W
  11. 11. Đánh giá thực tế tấm pin Trina TSM-NEG19RC.20-650W
  12. 12. Hiểu lầm phổ biến về tấm pin TSM-NEG19RC.20-650W
  13. 13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG19RC.20-650W
  14. 14. Giá tấm pin Trina TSM-NEG19RC.20-650W và nhận báo giá
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Trina TSM-NEG19RC.20-650W Nổi bật

Có thể tóm TSM-NEG19RC.20-650W trong sáu nét: công suất 650 Wp tại STC, hiệu suất module 24.1%, cell N-type i-TOPCon Ultra chống PID và LeTID, kết cấu hai mặt kính với hệ số phát điện mặt sau 80%, hệ số nhiệt Pmax thấp −0.29 %/°C và 30 năm bảo hành hiệu suất. Từng nét đều khớp một trị số có trong bảng kỹ thuật.[1]
650 Wp

650 Wp đi cùng bậc phân loại 0~+5 W

STC ghi công suất tấm pin ở 650 Wp. Trina không dùng dung sai âm mà chia bậc dương 0~+5 W, nên tấm pin rời xưởng luôn từ mức nhãn trở lên, đỉnh chặn ở +3%. Bên trong là 132 viên cell cắt nửa dồn trong khổ 2382 x 1134 x 30 mm.[1]

N-type i-TOPCon

Cell N-type i-TOPCon Ultra, hao điện chậm

Bên trong tấm pin là cell N-type i-TOPCon Ultra đặt trên nền 210. Dòng cell N-type hiếm khi gặp PID và LeTID, hai kiểu thất thoát điện từng đeo bám cell P-type đời cũ. Vì lẽ đó mức rớt mỗi năm rất nhỏ, sản lượng theo năm bám sát đường cam kết.[1]

24.1%

Hiệu suất module 24.1%

Con số 24.1% cho biết tỷ lệ ánh nắng được đổi thành điện trên mỗi mét vuông. Ở điểm công suất cực đại, điện áp Vmpp là 41.43 V và dòng Impp là 15.69 A. Hiệu suất nhỉnh lên thì cùng một mức công suất tổng, dàn cần ít tấm pin và chiếm ít diện tích mái hơn.[1]

Dual glass

Cặp kính 2.0 mm, mặt sau cũng góp điện

Phía trước là kính 2.0 mm tráng lớp chống phản quang, phía sau cũng kính 2.0 mm, cả hai đều qua tôi nhiệt. Dãy cell không nằm trên một lớp nền đục mà kẹp ngay giữa hai lớp kính. Với hệ số phát điện mặt sau 80% (±5%), mặt sau thu thêm điện lúc nền sáng và khe sau lưng đủ thoáng.[1]

−0.29 %/°C

Hệ số nhiệt Pmax ở mức thấp

Mỗi độ mà bề mặt vượt mốc 25°C chỉ lấy đi 0.29% Pmax. Kèm theo đó, điện áp hở mạch Voc đi với hệ số −0.24 %/°C còn dòng ngắn mạch Isc nhích lên +0.04 %/°C. Trị NOCT 43 ± 2°C cho biết nhiệt độ tấm pin tự ổn định khi phơi nắng, dùng để ước tính nhiệt độ vận hành thực tế.[1]

1500 V

Điện áp hệ thống 1500 V DC

Mức 1500 V DC theo cả IEC và UL mở đường nối nhiều tấm pin chung một chuỗi. Dải làm việc kéo từ −40°C đến +70°C, cầu chì chuỗi chốt 35 A. Hộp nối đạt IP68, khung là nhôm anodized 30 mm, một tấm pin nặng 33.0 kg.[1]

Suy ra số tấm pin tối đa mỗi chuỗi cho TSM-NEG19RC.20-650WĐiện áp hở mạch Voc là 49.77 V, đo ở 25°C. Trời lạnh đi thì điện áp này tăng lên theo hệ số −0.24 %/°C, nên vùng càng lạnh áp chuỗi càng cao. Trình tự gồm: lấy mức nhiệt thấp nhất của vùng, quy điện áp hở mạch về mốc đó, rồi chia 1500 V cho trị vừa quy để ra số tấm pin tối đa một chuỗi gánh được.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Trina TSM-NEG19RC.20-650W Thông số

Ở điều kiện STC, TSM-NEG19RC.20-650W cho 650 Wp, dung sai công suất dương 0~+5 W, hiệu suất 24.1%. Tấm pin cho điện áp hở mạch Voc 49.77 V, dòng ngắn mạch Isc 16.59 A, điện áp điểm công suất cực đại Vmpp 41.43 V và dòng điểm công suất cực đại Impp 15.69 A. Phần cơ khí gồm 132 cell N-type i-TOPCon, vỏ hai mặt kính 2.0 mm, khổ 2382 x 1134 x 30 mm, nặng 33.0 kg, làm việc trong dải −40~+70°C và chịu điện áp hệ thống tối đa 1500 V.[1]
Công suất650 WpSTC
Hiệu suất24.1%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass
Bảo hành30 nămHiệu suất

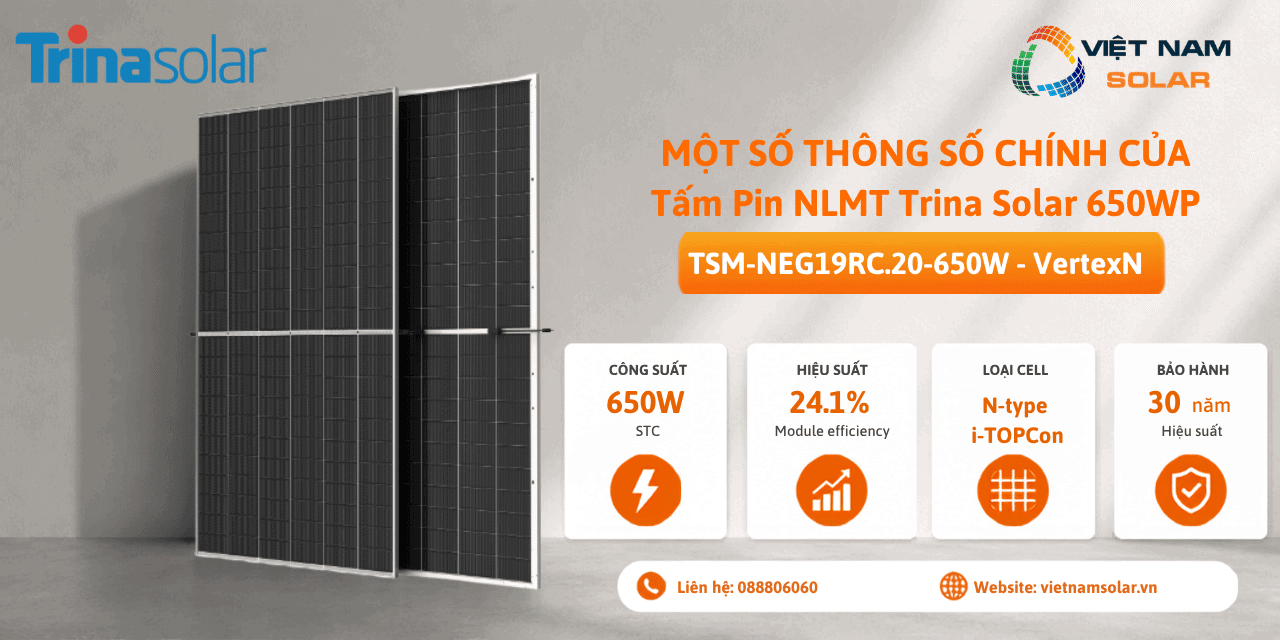

tsm neg19rc 20 650w tam pin nlmt trina solar 650wp vertexn mot so thong so chinh

ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Peak power / Công suất đỉnh Pmax 650 Wp[1]
Maximum power voltage / Điện áp điểm công suất cực đại Vmpp 41.43 V[1]
Maximum power current / Dòng điểm công suất cực đại Impp 15.69 A[1]
Open circuit voltage / Điện áp hở mạch Voc 49.77 V[1]
Short circuit current / Dòng ngắn mạch Isc 16.59 A[1]
Module efficiency / Hiệu suất module 24.1 %[1]
Measuring tolerance / Dung sai đo ±3 %[1]
Power selection / Bậc chọn công suất 0 ~ +5 W (tối đa +3%)[1]
Đặc tính điện theo power bin (backside power gain) · lợi điện mặt sau
Backside power gain 5% · lợi điện mặt sau 5%
Peak power / Công suất đỉnh Pmax 683 W[1]
Maximum power voltage / Vmpp 41.43 V[1]
Maximum power current / Impp 16.47 A[1]
Open circuit voltage / Voc 49.77 V[1]
Short circuit current / Isc 17.42 A[1]
Backside power gain 10% · lợi điện mặt sau 10%
Peak power / Công suất đỉnh Pmax 715 W[1]
Maximum power voltage / Vmpp 41.43 V[1]
Maximum power current / Impp 17.26 A[1]
Open circuit voltage / Voc 49.77 V[1]
Short circuit current / Isc 18.25 A[1]
Power bifaciality / Hệ số phát điện hai mặt 80 % (±5%)[1]
TEMPERATURE RATINGS · Hệ số nhiệt (Temperature)
Nominal operating cell temperature (NOCT) / Nhiệt độ làm việc danh định của cell NOCT 43°C (±2°C)[1]
Temperature coefficient of Pmax / Hệ số nhiệt Pmax – 0.29 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc – 0.24 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc 0.04 %/°C[1]
APPLICATION CONDITIONS · Giới hạn vận hành
Operating temperature / Nhiệt độ vận hành -40 ~ +70°C[1]
Maximum system voltage / Điện áp hệ thống tối đa 1500V DC (IEC) / 1500V DC (UL)[1]
Max series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
MECHANICAL DATA · Cấu tạo cơ khí (Mechanical)
Solar cells / Loại cell N-type i-TOPCon Monocrystalline[1]
No. of cells / Số cell 132 cell[1]
Module dimensions / Kích thước module 2382 x 1134 x 30 mm[1]
Weight / Khối lượng 33.0 kg[1]
Front glass / Kính trước 2.0 mm, phủ AR, kính tôi nhiệt[1]
Back glass / Kính sau 2.0 mm, kính tôi nhiệt[1]
Frame / Khung Nhôm anodized 30 mm[1]
J-Box / Hộp nối IP 68[1]
Cables / Cáp 4.0 mm², portrait 200/320 mm[1]
Connector / Đầu nối TS4 Plus / TS4 / MC4 EVO2[1]
PACKAGING · Đóng gói (Packaging)
Modules per box / Số tấm pin mỗi thùng 36 tấm pin[1]
Modules per 40′ container / Số tấm pin mỗi container 40′ 720 tấm pin[1]
Đọc đúng ý nghĩa bậc chọn công suất 0~+5 WTrina bỏ lối dung sai âm, chuyển sang chia hàng theo bậc dương 0~+5 W. Một bản 650 Wp khi lên bàn đo luôn nằm trong khoảng 650 đến 655 W, mức cao nhất không quá +3% so với nhãn. Nhờ vậy người mua không nhận tấm pin thấp hơn công bố. Lúc cộng tổng cả dàn, lấy mốc 650 Wp là chắc chắn.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG19RC.20-650W Chứng nhận

Phần sản phẩm của TSM-NEG19RC.20-650W gồm các chuẩn IEC 61215, IEC 61730, IEC 61701, IEC 62716 và UL 61730. Phần nhà máy gồm ISO 9001, ISO 14001 và ISO 45001. Trina công bố kèm ISO 14064 cho kiểm kê khí nhà kính, ISO 14067 cho dấu chân carbon sản phẩm và một xác nhận phát thải carbon thấp.[1]
IEC 61215

Đo hiệu năng và độ bền của module

Toàn bộ phép thử hiệu năng và tuổi thọ trên module hoàn chỉnh nằm trong IEC 61215. Bên cạnh nó là IEC 61730 lo phần an toàn điện, hai chuẩn luôn đi thành cặp. Bất kỳ tấm pin nào muốn bán ra quốc tế đều phải có đủ cặp tiêu chuẩn này trong hồ sơ.[1]

UL 61730

An toàn điện cho module

Khi hướng tới thị trường Bắc Mỹ, tấm pin bổ sung UL 61730 bên cạnh IEC 61730. Cặp chuẩn an toàn này xét lớp cách điện, khả năng chịu hồ quang và cách sắp mạch bên trong module. Hồ sơ thu được rồi đem khớp với yêu cầu phòng cháy của từng dự án.[1]

IEC 61701

Trụ được muối biển và amoniac

Khả năng bám trụ trước sương muối lâu ngày thuộc IEC 61701, còn sức chịu khí amoniac do IEC 62716 đo. Cặp chứng nhận này đáng giá với dàn pin đặt ven biển hay trong vùng chăn nuôi trồng trọt, nơi không khí lẫn muối và amoniac.[1]

ISO 9001

Kiểm soát chất lượng sản xuất

Xưởng vận hành theo ISO 9001 cho chất lượng và ISO 14001 cho môi trường. Khung quy trình này giữ độ đồng nhất qua từng lô, để công suất cùng kích thước của bản 650 Wp không xê dịch giữa các đợt giao.[1]

ISO 45001

An toàn lao động tại xưởng

Khâu quản lý an toàn và sức khỏe người lao động ở nhà máy theo ISO 45001. Đứng chung với ISO 9001 và ISO 14001, bộ ba chứng nhận tạo nên hồ sơ quản lý mà những gói thầu lớn thường yêu cầu.[1]

ISO 14064

Kiểm kê carbon sản phẩm

Khâu kiểm kê và xác minh phát thải khí nhà kính nằm trong ISO 14064, trong khi ISO 14067 đo dấu chân carbon suốt vòng đời sản phẩm. Trina kèm thêm xác nhận dấu chân carbon thấp, có ích cho dự án ràng buộc tiêu chí phát thải.[1]

Vận dụng bộ chứng nhận lúc lập hồ sơKhi lập hồ sơ cho TSM-NEG19RC.20-650W, đội kỹ thuật đối chiếu nhóm chứng nhận sản phẩm với yêu cầu của công trình và bên điện lực. Nếu dàn pin dựng cạnh biển hay trong khu nông nghiệp, hai chuẩn IEC 61701 và IEC 62716 phải xem kỹ. Toàn bộ giấy chứng nhận nằm trong nhóm tài liệu phía dưới.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series Vertex N (TSM-NEG19RC.20 625-650W) Model

Dòng TSM-NEG19RC.20 thuộc series Vertex N có dải công suất từ 625 Wp đến 650 Wp, trong đó TSM-NEG19RC.20-650W là bản đỉnh 650 Wp. Các bản chung một nền tấm pin hai mặt kính, cell N-type i-TOPCon trên wafer 210 và cùng khổ 2382 x 1134 x 30 mm, chỉ lệch nhau ở bộ trị số điện. Bảng dưới đặt công suất, hiệu suất, điện áp hở mạch Voc và dòng ngắn mạch Isc của từng bản cạnh nhau.[1]
625 W

625 Wp

TSM-NEG19RC.20-625W

625 Wp, hiệu suất module 23.1%, điện áp hở mạch Voc 48.70 V, dòng ngắn mạch Isc 16.32 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]

630 W

630 Wp

TSM-NEG19RC.20-630W

630 Wp, hiệu suất module 23.3%, điện áp hở mạch Voc 48.90 V, dòng ngắn mạch Isc 16.38 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]

635 W

635 Wp

TSM-NEG19RC.20-635W

635 Wp, hiệu suất module 23.5%, điện áp hở mạch Voc 49.10 V, dòng ngắn mạch Isc 16.44 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]

640 W

640 Wp

TSM-NEG19RC.20-640W

640 Wp, hiệu suất module 23.7%, điện áp hở mạch Voc 49.30 V, dòng ngắn mạch Isc 16.51 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]

645 W

645 Wp

TSM-NEG19RC.20-645W

645 Wp, hiệu suất module 23.9%, điện áp hở mạch Voc 49.52 V, dòng ngắn mạch Isc 16.55 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]

650 W

Model đang xem

TSM-NEG19RC.20-650W

650 Wp, hiệu suất module 24.1%, điện áp hở mạch Voc 49.77 V, dòng ngắn mạch Isc 16.59 A. Tấm pin hai mặt kính, cell N-type i-TOPCon, series Vertex N.[1]

So công suất chưa đủ, cần nhìn cả điện áp và dòngChọn một bản trong dòng này còn phải tính tới điện áp hở mạch Voc, dòng ngắn mạch Isc, số tấm pin ghép chuỗi và áp hệ thống tại công trình. Điện áp hở mạch Voc tăng dần theo công suất, từ 48.70 V ở bản 625 W lên 49.77 V ở bản 650 W, nên trần số tấm pin mỗi chuỗi có thể khác nhau dù chung một series.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG19RC.20-650W Tài liệu

Tài liệu của TSM-NEG19RC.20-650W chia hai nhóm. Nhóm PDF gồm datasheet thông số, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhóm web gồm hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, chính sách bảo hành và công cụ tra cứu seri. Cả bộ dùng cho lúc tra cứu để chọn tấm pin lẫn lúc ra công trình thi công.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật TSM-NEG19RC.20-650W Tải xuống
PDF Certifications, Chứng nhận sản phẩm TSM-NEG19RC.20-650W Tải xuống
PDF File PAN, File mô phỏng PVsyst TSM-NEG19RC.20-650W (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Trina Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Trina Solar Truy cập
WEB Chứng nhận nhà phân phối Trina Solar Truy cập
WEB Chính sách bảo hành Trina Solar Truy cập
WEB Tra cứu seri sản phẩm Trina Solar Truy cập
Mỗi tài liệu giữ một vai tròCác trị số điện gốc của TSM-NEG19RC.20-650W đều nằm trong datasheet. Sơ đồ đấu nối và trình tự lắp nằm trong hướng dẫn lắp đặt. Chính sách bảo hành để sẵn cho khâu dựng hồ sơ khi cần hãng vào cuộc. Riêng file mô phỏng PVsyst lúc này vẫn đang cập nhật.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG19RC.20-650W Lắp đặt

TSM-NEG19RC.20-650W nặng 33.0 kg, khổ 2382 x 1134 x 30 mm, cần khung đỡ chắc và các điểm kẹp rơi đúng vùng cho phép trên khung nhôm. Khi dựng chuỗi, đội thi công lấy điện áp hở mạch Voc 49.77 V cùng hệ số nhiệt của nó −0.24 %/°C làm cơ sở để khóa tổng áp chuỗi dưới 1500 V, kể cả ở mức nhiệt thấp nhất của vùng.[2]
1

Nghiệm thu tấm pin lúc nhận

Rà hai mặt kính tìm vết nứt, ngó khung nhôm xem có cong, kiểm hộp nối cùng dây cáp. Vì tấm pin nặng 33.0 kg, mỗi tấm pin cần hai người trở lên khiêng cùng lúc. Tuyệt đối không xách tấm pin bằng hộp nối hay dây, cũng không đội lên đầu hoặc tì vào lưng.[2]

2

Chừa khe thoáng cho lưng tấm pin

Mái và khung phải gánh nổi tải gió cùng tải nén tại công trình. Lưng tấm pin cần lối thoát nhiệt, hãng khuyên để hở tối thiểu 100 mm giữa mặt sau và mặt đỡ. Khoảng hở này cũng giúp lưng tấm pin hứng thêm ánh sáng phản xạ từ nền.[2]

3

Kẹp tấm pin trong dải đã vạch

Mỗi điểm kẹp phải nằm gọn trong vùng đánh dấu sẵn trên khung nhôm anodized. Kẹp lệch ra ngoài vùng đó làm hụt sức chịu lực đã kiểm định và dễ rạn kính. Không khoan thêm lỗ hay cắt khung, vì việc đó phá kết cấu chịu tải và làm mất quyền bảo hành.[2]

4

Tính trần số tấm pin cho một chuỗi

Lấy nhiệt độ môi trường thấp nhất ở công trình (T_min). Quy đổi: Voc_thực = 49.77 × [1 + (−0.24/100) × (T_min − 25)]. Chia 1500 cho Voc_thực rồi làm tròn xuống là ra số tấm pin tối đa. Đây là mức trần cứng, không cho phép vượt.[2]

5

Ghép đầu nối, đi cáp gọn gàng

Đầu nối trên tấm pin là TS4 Plus, TS4 hoặc MC4 EVO2, ghép cùng cáp 4.0 mm² dài portrait 200/320 mm. Hai đầu ghép phải cùng kiểu và cùng hãng. Luồn cáp gọn, né mép kim loại sắc, không phơi đầu nối dưới nắng và tránh để nước tụ.[2]

6

Tiếp địa cho khung tấm pin

Mọi khung nhôm anodized cần nối đất qua lỗ tiếp địa làm sẵn. Giữ điểm tiếp địa sạch, siết chặt và chọn phụ kiện chống ăn mòn hợp với nhôm để ngừa ăn mòn điện hóa. Mối tiếp địa vững giữ an toàn cho người làm việc quanh dàn pin.[2]

Đừng giẫm chân lên mặt kính
Kính được kiểm định cho lực dàn đều, không gánh nổi lực dồn một điểm từ gót giày hay vật nặng. Riêng một cú giẫm cũng đủ tạo vết nứt vi mô trong cell mà mắt thường khó nhận ra, khiến công suất tụt vĩnh viễn.[2]
Chỉ chạm đầu nối khi mặt khô
Hễ có ánh sáng là tấm pin đã sinh điện. Chạm đầu nối lúc mặt tấm pin còn ẩm hay đang mưa dễ gây điện giật. Không cắm hay rút đầu nối khi mạch còn dòng. Hãy bịt kín đầu nối, chờ bề mặt khô hẳn rồi mới thao tác tiếp.[2]
Không dồn tụ nắng vào tấm pin
Cấm dùng gương hay vật hội tụ để gom nắng vào tấm pin, vì sinh điểm nóng và làm lão hóa nhanh lớp keo cùng diode bypass. Không đặt tấm pin cạnh nguồn lửa hay vật dễ cháy nổ. Thi công sai cách có thể dẫn tới rủi ro hỏa hoạn cho công trình.[2]
Khi mở kiện và di chuyển trong công trìnhRút tấm pin khỏi kiện theo đúng hướng dẫn mở kiện để khỏi va vào cạnh và góc kính. Tư thế đúng là dựng tấm pin thẳng hoặc đặt nằm trên đệm lót hợp lý, tránh mọi va chạm. Bốn góc cùng các cạnh tấm pin là nơi dễ sứt mẻ nhất trong khâu vận chuyển.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin TSM-NEG19RC.20-650W Bảo trì

Bảo trì TSM-NEG19RC.20-650W gói trong ba việc: lau kính cho sạch để nhận nắng tối đa, soát phần cơ học sau mỗi đợt thời tiết mạnh và dõi theo sản lượng từng chuỗi. Cell N-type i-TOPCon nằm trong vỏ hai mặt kính kháng PID và LeTID, kìm phần hao ngầm bên trong. Bảo trì đúng nhịp thì công suất theo sát đường cam kết.[2]

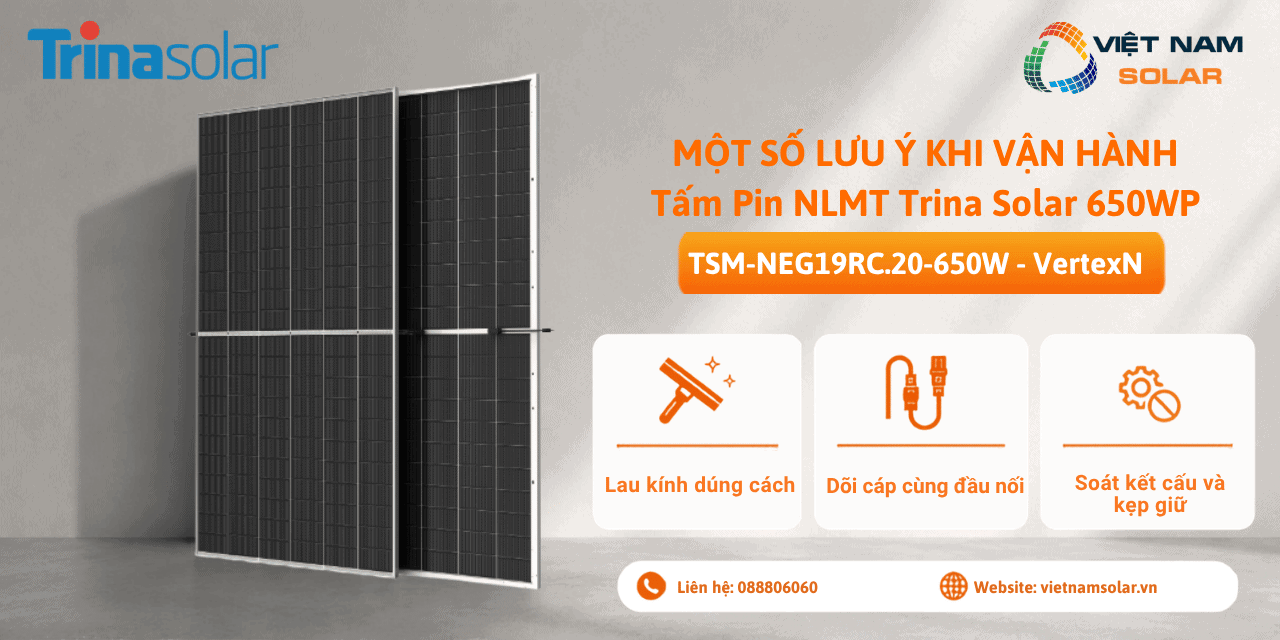

tsm neg19rc 20 650w tam pin nlmt trina solar 650wp vertexn mot so luu y

☀

Lau sạch bề mặt kính

Bụi, phân chim và lá khô tụ trên kính sẽ kéo sản lượng đi xuống. Đúng cách là dùng nước sạch với cây gạt mềm hoặc chổi lông mềm. Tránh vật cứng sắc, hóa chất ăn mòn và máy xịt áp lực mạnh. Nên rửa vào sáng sớm hay chiều mát, khi kính đã nguội.[2]

⎇

Soát kết cấu và kẹp giữ

Hết mỗi đợt mưa to hay gió mạnh, hãy rà khung nhôm, kẹp giữ cùng bu lông kết cấu. Một cái kẹp lỏng hoặc tuột khỏi vùng cho phép sẽ làm tấm pin hụt sức chịu lực. Siết lại các mối nối và kiểm tra độ vững tổng thể sau mỗi lần thời tiết bất thường.[2]

⎁

Theo dõi cáp và đầu nối

Soi đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 và cả tuyến cáp để bắt sớm dấu nóng, đổi màu hay khớp lỏng. Cáp tuyệt đối không cọ vào mép kim loại sắc. Một khớp tiếp xúc kém sẽ tỏa nhiệt và kéo tụt sản lượng của cả chuỗi.[2]

  • Lau kính từ lúc bụi còn mỏng, chỉ cần nước sạch với dụng cụ mềm.[2]
  • Giữ lưng tấm pin và nền dưới thông thoáng; vật cản phía sau sẽ làm hụt phần điện thu từ mặt sau (hệ số 80%).[2]
  • Sau mỗi cơn gió mạnh, soát hết khung nhôm, kẹp cùng bu lông của kết cấu.[2]
  • Định kỳ soi cáp và đầu nối, kịp bắt chỗ nóng hoặc khớp lỏng.[2]
  • So sản lượng các chuỗi, chuỗi nào hụt bất thường thì soát tấm pin cùng mối nối.[2]
  • Không tự mở hộp nối hay đụng vào trong tấm pin, thấy dấu lạ thì gọi kỹ thuật.[2]
Lưu ý lúc rửa kínhKhông rửa khi kính đang nóng dưới nắng trưa, vì chênh nhiệt đột ngột giữa nước mát và kính nóng dễ gây sốc nhiệt. Suốt khâu vệ sinh, không trèo lên hay tì thẳng lên tấm pin. Với giàn đặt thấp sát đất, nên xén cỏ và dọn vật cản phía sau để lưng tấm pin khỏi bị che.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG19RC.20-650W Sự cố

Trên TSM-NEG19RC.20-650W, mấy trục trặc hay gặp gồm một chuỗi DC hụt sản lượng, kính nứt, vùng nhiệt cục bộ và đầu nối sinh nhiệt. Khâu mở đầu là ghi lại chuỗi đang lỗi, đo điện áp hở mạch rồi chụp lại hiện trạng. Khi chưa rõ gốc rễ, nên đợi kỹ thuật đánh giá xong mới tháo hay đổi tấm pin.[2]

Sản lượng giảm

Một chuỗi DC tụt điện

Khi một chuỗi cho ít điện hơn các chuỗi cùng cỡ, kỹ thuật đo điện áp hở mạch rồi so với điện áp hở mạch Voc 49.77 V nhân với số tấm pin. Thủ phạm thường gặp là bóng che một phần, lớp bụi dày, đầu nối lỏng hoặc một tấm pin trong chuỗi bị lỗi.[2]

Nứt kính

Kính trước hoặc sau bị nứt

Kính trước hay kính sau của tấm pin hai mặt đều có thể nứt vì va chạm, mưa đá lớn hoặc lực dồn một điểm. Tấm pin đã nứt cần đánh dấu, ghi ngày phát hiện và xử lý theo hướng dẫn. Đừng để tấm pin vỡ kính chạy tiếp vì có nguy cơ rò điện.[2]

Điểm nóng

Vùng nhiệt cục bộ

Điểm nóng sinh ra khi một cụm cell bị che bóng lâu hoặc dính bẩn cục bộ. Lúc nghi, dùng camera nhiệt rà bề mặt rồi dọn vật che hay vết bẩn gây ra điểm nóng. Lối bố trí cell cắt nửa giúp ghìm bớt khả năng điểm nóng lan rộng.[2]

Đầu nối nóng

Đầu nối hoặc cáp phát nhiệt

Đầu nối nóng bất thường, ngả màu hoặc vỏ cáp chảy đều là dấu hiệu tiếp xúc kém. Hãy cắt tải, soi đầu nối TS4 Plus, TS4 hoặc MC4 EVO2 rồi thay nếu hỏng. Lý do hay gặp là cắm lẫn hai loại đầu nối khác hãng hoặc bấm khớp chưa đủ chặt.[2]

Suy giảm

Mức hao công suất theo từng năm

Nhờ kháng PID và LeTID, cell N-type i-TOPCon hao điện chậm. Mốc cam kết là 1% ở năm đầu rồi 0.4% cho mỗi năm tiếp theo. Khi sản lượng thực rớt nhanh hơn ngưỡng đó, cần soát cả hệ chứ đừng chỉ ngó riêng một tấm pin.[3]

Bám bẩn

Lưng tấm pin bị che hoặc bẩn

Ở tấm pin hai mặt, phần điện mặt sau hụt khi lưng tấm pin bị che bóng, đóng bụi hoặc nền dưới phản xạ yếu dần. Cần giữ khe sau thông thoáng, làm sạch nền theo định kỳ và dọn vật cản. Đây là chỗ phải lưu tâm, khác hẳn tấm pin một mặt kính thông thường.[2]

Gom hồ sơ trước khi báo lỗiHồ sơ báo lỗi của TSM-NEG19RC.20-650W nên kèm số serial tấm pin, ngày lắp đặt, ảnh thực tế của tấm pin cùng đầu nối, thứ tự chuỗi đang lỗi và điện áp đo được. Có đủ những mục này, kỹ thuật khoanh vùng gốc rễ nhanh hơn và xác nhận tấm pin có thuộc diện bảo hành hay không.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Trina TSM-NEG19RC.20-650W Bảo hành

Trina Solar cấp cho TSM-NEG19RC.20-650W hai mốc cam kết tách bạch: hiệu suất 30 năm và vật lý 12 năm. Năm đầu mức hao nằm dưới 1%, các năm sau mỗi năm hao không quá 0.4%. Theo đúng đường cam kết này, bản 650 Wp vẫn còn giữ tầm 87.4% công suất danh định lúc khép năm thứ 30.[3]

12 năm

Bảo hành 12 năm vật lý

Mốc 12 năm vật lý phụ trách lỗi vật liệu cùng lỗi từ khâu sản xuất, với điều kiện tấm pin được lắp và chạy đúng hướng dẫn. Cam kết này gắn riêng cho phần vật lý của tấm pin, chạy tách khỏi cam kết hiệu suất. Khi lập hồ sơ cần có số serial và hóa đơn gốc.[3]

30 năm

Bảo hành 30 năm hiệu suất

Đường suy giảm tuyến tính kéo qua 30 năm hiệu suất, mức hao chốt tối đa 1% năm đầu và tối đa 0.4% mỗi năm sau. Tới năm 30, bản 650 Wp vẫn được cam kết giữ tầm 87.4% công suất ban đầu. Đây là căn cứ để nhà đầu tư tính sản lượng dài hạn.[3]

Hồ sơ

Lưu đủ chứng từ suốt vòng đời

Muốn kích hoạt bảo hành, hãy giữ mã TSM-NEG19RC.20-650W, số serial, hóa đơn mua cùng hồ sơ lắp đặt. Tem nhãn dán trên tấm pin phải còn nguyên và đọc rõ. Tấm pin bị sửa khung, lắp sai quy định hoặc hư do ngoại lực sẽ nằm ngoài phạm vi bảo hành.[3]

Điều kiện giữ bảo hành còn hiệu lựcCam kết chỉ giữ giá trị khi tấm pin vận hành trong phạm vi: áp hệ thống tối đa 1500 V DC và dải nhiệt −40°C đến +70°C. Lúc cần xử lý bảo hành, hãy gửi đủ số serial, ảnh thực tế, vị trí tấm pin trong chuỗi cùng mô tả lỗi để bộ phận kỹ thuật giải quyết nhanh nhất.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Trina Solar TSM-NEG19RC.20-650W VNS

Khi tư vấn hệ điện mặt trời dùng tấm pin Trina Solar TSM-NEG19RC.20-650W, Việt Nam Solar căn cứ vào công suất hệ, hướng và độ dốc mái, kiểu khung đỡ, điện áp chuỗi, vật tư AC/DC và mức khai thác mặt sau. Đây là những yếu tố định hình phương án tấm pin cho chủ đầu tư.

Bên cạnh việc phân phối thiết bị chính hãng, Việt Nam Solar còn nhận tư vấn cấu hình, hỗ trợ kỹ thuật khi lắp đặt, kiểm tra bảo hành và theo sát chủ đầu tư trong suốt vòng đời vận hành của hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Trina TSM-NEG19RC.20-650W Đánh giá

Phần dưới đánh giá tấm pin 650 Wp hai mặt kính hiệu suất 24.1% qua bốn góc: mật độ điện trên mỗi mét vuông kính, phần điện mặt sau góp thêm, mức công suất hụt khi mặt module nóng, và quãng sản lượng còn lại sau 30 năm chạy.[1]

Công suất/m²

241 W mỗi mét vuông kính mặt trước

Lấy 650 Wp chia cho diện tích khổ 2382 x 1134 mm, tức quãng 2.7 m², ra mật độ tầm 241 W trên mỗi mét vuông kính trước ở hiệu suất 24.1%. Mật độ này dẫn đầu dải Vertex N, nên với cùng tổng công suất, đội thi công bắt vít ít tấm pin hơn và giàn đỡ gọn lại.[1]

Mặt sau

Mặt sau góp thêm điện, tùy điều kiện

Ngưỡng trần cho phần lưng tấm pin bù vào là hệ số mặt sau 80% (±5%). Đẩy tới mốc lợi điện mặt sau 10%, đầu ra leo lên 715 W, kéo theo dòng điểm công suất cực đại Impp 17.26 A và dòng ngắn mạch Isc 18.25 A. Bao nhiêu phần trong khoảng đó thành điện thật do nền hắt sáng, khoảng hở dưới giàn và độ nghiêng quyết định.[1]

Nhiệt độ

Chịu nhiệt tốt nhờ hệ số Pmax thấp

Hệ số nhiệt Pmax bằng −0.29 %/°C, vậy 30°C chênh trên STC chỉ rút đi tầm 8.7% công suất khi mặt module chạm 55°C. Trị NOCT 43 ± 2°C báo mức nhiệt tấm pin tự ổn định dưới nắng, là mốc thực tế hơn 25°C của STC để ước tính sản lượng giờ nắng gắt.[1]

Vòng đời 30 năm

Đường hao tuyến tính tới năm 30

Trina chốt hao trần 1% cho năm đầu, các năm sau mỗi năm trần 0.4%, nên tới năm 30 một dàn TSM-NEG19RC.20-650W còn quanh 87.4% công suất gốc. Cell N-type i-TOPCon Ultra chặn PID và LeTID, do đó đường hao chạy thật ép sát mép cam kết.[3]

Các trị số đáng cân nhắc khi xét TSM-NEG19RC.20-650WBộ số đáng nhớ: đỉnh 650 Wp ở STC, hiệu suất 24.1%, hệ số mặt sau 80% (±5%), hệ số nhiệt Pmax −0.29 %/°C, NOCT 43°C, cân nặng 33.0 kg, đường cam kết 30 năm tuyến tính (năm đầu 1%, sau đó 0.4% mỗi năm). Đặt chúng cạnh sức chịu của mái, sơ đồ chuỗi và dải MPPT inverter là bước cuối trước khi đặt mua.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin TSM-NEG19RC.20-650W Hiểu lầm

Sáu cặp dưới đây đặt lối nghĩ sai cạnh trị số kỹ thuật đúng của TSM-NEG19RC.20-650W, để khâu thiết kế hệ và chọn cấu hình không lệch hướng ngay từ đầu.
Hiểu saiTấm pin 650W cứ ra nắng là phát đủ 650W một cách ổn định.
Cách hiểu đúngMốc 650 Wp chốt trong buồng thử STC, nơi giữ 1000 W/m² và 25°C. Sang mốc NOCT vốn gần ngoài trời hơn, đầu ra rớt về quanh 496 W. Muốn biết điện thật ở một mái cụ thể phải nhân hệ số hiệu chỉnh theo bức xạ vùng cùng nhiệt bề mặt, không bê thẳng 650 W vào tính.[1]
Hiểu saiHiệu suất 24.1% là phần điện tấm pin thu được vào mọi thời điểm.
Cách hiểu đúngTrị 24.1% là hiệu suất module đo ngay tại STC, không phải tỷ lệ tấm pin duy trì suốt ngày. Khi mây che, nắng xiên hay mặt kính nóng lên, sản lượng tức thời tụt xuống dưới mức đó. Hiệu suất chỉ là điểm quy chiếu phòng thử, không phải con số chạy liên tục.[1]
Hiểu saiLưng kính của tấm pin hai mặt mặc nhiên cộng 80% sản lượng.
Cách hiểu đúngMức 80% mới chỉ là trần so sánh giữa công suất lưng và mặt trước. Lượng điện mặt sau thu được thực tế bị chi phối bởi độ sáng nền hắt, chiều cao đặt giàn, góc dốc lẫn khe thoáng sau tấm pin. Khi tấm pin nằm ép xuống mái, đóng góp của mặt lưng gần như mất hẳn.[1]
Hiểu saiMột chuỗi DC càng dài thì hệ càng tận dụng tốt.
Cách hiểu đúngTrần áp 1500 V đặt giới hạn cứng cho độ dài chuỗi. Vì điện áp hở mạch Voc 49.77 V dâng cao theo hệ số −0.24 %/°C mỗi khi trời lạnh đi, người thiết kế buộc lấy nhiệt độ thấp nhất của vùng làm chuẩn tính, nếu không chuỗi vượt ngưỡng lúc rạng sáng.[1]
Hiểu saiDung sai 0~+5W có nghĩa tấm pin đôi lúc giao thiếu watt.
Cách hiểu đúngDung sai 0~+5 W nghiêng hẳn về phía cộng. Bản 650 Wp lên bàn đo luôn rơi vào khoảng 650 đến 655 W, tuyệt không có tấm pin giao dưới nhãn. Đỉnh đo cao nhất cũng bị chặn dưới mức +3% so với trị in trên nhãn.[1]
Hiểu saiCell i-TOPCon đã kháng suy giảm thì thôi khỏi bảo trì.
Cách hiểu đúngTính kháng PID cùng LeTID chỉ chặn hao điện sinh ra trong lòng cell, nó không gánh thay khâu lau kính, soi khung và kiểm đầu nối theo lịch. Lớp bụi phủ mặt trước và mối nối lỏng vẫn bào sản lượng đi xuống cho dù cell bên trong còn nguyên vẹn.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG19RC.20-650W FAQ

Mười mục hỏi đáp dưới đây gom các thắc mắc hay nổi lên quanh TSM-NEG19RC.20-650W, chạy từ bộ trị số điện STC, lối ghép hai mặt kính, công thức đếm tấm pin trên chuỗi, khổ tấm pin và mốc vận hành cho tới cam kết bảo hành. Đọc lướt một lượt để nắm số chính rồi hẵng gọi tư vấn.
TSM-NEG19RC.20-650W nằm trong dòng sản phẩm nào?
Đây là bản 650 Wp nằm trong series Vertex N chạy công nghệ N-type i-TOPCon Ultra của Trina Solar. Thân tấm pin kẹp cell N-type i-TOPCon giữa hai tấm kính tôi 2.0 mm, hiệu suất module chốt 24.1%. Cả mặt trước lẫn mặt sau đều nhận nắng, hệ số mặt sau đạt 80% (±5%).[1]
Bộ trị số điện ở STC ra sao?
Ở STC, tấm pin cho đỉnh 650 Wp kèm dung sai 0~+5 W và hiệu suất 24.1%. Tấm pin cho điện áp hở mạch Voc 49.77 V, dòng ngắn mạch Isc 16.59 A, điện áp điểm công suất cực đại Vmpp 41.43 V và dòng điểm công suất cực đại Impp 15.69 A.[1]
Cell bên trong tấm pin là loại nào?
Bên trong tấm pin gồm 132 viên cell N-type i-TOPCon đơn tinh thể cắt nửa. Dòng cell N-type i-TOPCon này chặn được cả PID lẫn LeTID. Đi kèm là hệ số nhiệt Pmax −0.29 %/°C, giúp đầu ra ít chao mỗi lúc mặt kính hấp nhiệt và nóng dần lên.[1]
Mặt sau tấm pin có sinh điện không?
Có. Kiểu hai mặt kính để mặt lưng chạy điện đồng thời với mặt trước, hệ số mặt sau ghi 80% (±5%). Hễ nền dưới giàn hắt sáng mạnh và lưng tấm pin chừa khe thoáng, mặt sau bù thêm lượng điện mà loại tấm pin một mặt kính không có.[1]
Tấm pin to và nặng cỡ nào?
Tấm pin đo 2382 x 1134 x 30 mm và nặng 33.0 kg. Lớp kính trước dày 2.0 mm có phủ chống lóa, kính sau cũng 2.0 mm, cả hai đều tôi cứng. Viền ngoài là khung nhôm anodized 30 mm. Đóng gói mỗi thùng 36 tấm pin, một container 40′ xếp được 720 tấm pin.[1]
Giới hạn vận hành của tấm pin gồm những gì?
Trần áp hệ thống chạm 1500 V cho cả IEC và UL. Khoảng nhiệt làm việc kéo từ −40°C lên +70°C. Cầu chì cho chuỗi đặt trần 35 A. Trị NOCT bằng 43 ± 2°C, dùng làm cơ sở ước nhiệt độ tấm pin trong lúc phơi nắng.[1]
Một chuỗi DC ghép tối đa bao nhiêu tấm pin?
Trước hết tra mức nhiệt môi trường thấp nhất ở công trình (T_min). Kế đó tính Voc thực = 49.77 × [1 + (−0.24/100) × (T_min − 25)]. Cuối cùng lấy 1500 ÷ Voc_thực rồi làm tròn xuống ra số tấm pin tối đa. Vạch 1500 V là trần cứng, cấm vượt.[1]
Hộp nối, cáp và đầu nối dùng loại gì?
Hộp nối phía sau đạt cấp IP68. Cáp đi kèm có tiết diện 4.0 mm², chiều dài bản portrait 200/320 mm, có thể đặt riêng theo yêu cầu. Phần đầu nối chọn giữa TS4 Plus, TS4 hay MC4 EVO2, và phải ghép cùng một kiểu ở hai đầu để khỏi nóng mối và hở tiếp xúc.[1]
Lợi điện mặt sau nâng công suất lên bao nhiêu?
Gắn thêm lợi điện mặt sau 5%, tấm pin vọt lên 683 W với dòng điểm công suất cực đại Impp 16.47 A và dòng ngắn mạch Isc 17.42 A. Nâng lợi điện mặt sau lên 10%, tấm pin đạt 715 W kèm Impp 17.26 A và Isc 18.25 A. Hai bậc này không động tới điện áp hở mạch Voc và Vmpp, cả hai vẫn đứng yên ở 49.77 V và 41.43 V.[1]
Tấm pin được bảo hành bao lâu?
Cam kết tách đôi: phần hiệu suất trải 30 năm, phần vật lý gói trong 12 năm. Đường hao đặt trần 1% ở năm đầu rồi trần 0.4% mỗi năm kế tiếp, gấp lại tới năm 30 vẫn còn quanh 87.4% công suất. Lúc cần xử lý bảo hành, hãy lưu số serial của tấm pin, hóa đơn mua và hồ sơ lắp.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Trina TSM-NEG19RC.20-650W và nhận báo giá Báo giá

Giá tấm pin TSM-NEG19RC.20-650W xê dịch theo thời điểm, số lượng, cách mua tấm pin rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước rồi mới báo giá, để phương án bám sát nhu cầu thật của công trình.

Trước lúc xin báo giá TSM-NEG19RC.20-650W, chủ đầu tư nên tách bạch hai trường hợp. Trường hợp một là mua tấm pin rời nhằm mở rộng hoặc thay thế trong hệ đang chạy. Trường hợp hai là lắp trọn gói cả hệ gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp cùng nghiệm thu. Cơ cấu chi phí hai trường hợp lệch nhau, nên khảo sát hiện trạng là việc bắt buộc làm trước khi chốt giá.

TẤM RỜI

Giá tấm pin TSM-NEG19RC.20-650W

Dành cho chủ đầu tư muốn mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội kỹ thuật đang lắp. Để báo giá cần chốt đúng mã TSM-NEG19RC.20-650W, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí vận chuyển.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Dành cho chủ đầu tư muốn làm trọn vẹn một hệ điện mặt trời. Mức giá tùy số lượng tấm pin, loại inverter, kết cấu mái, độ dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách khai thác mặt sau và điều kiện thi công tại chỗ.

Gửi yêu cầu báo giá

Gửi đủ thông tin sẽ báo giá nhanh hơnChủ đầu tư nên cung cấp hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, chọn mua tấm pin rời hay lắp trọn gói, số lượng tấm pin cần và mốc thời gian dự kiến thi công. Bộ thông tin này rút ngắn quá trình chốt phương án.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

TSM-NEG19RC.20-650W là tấm pin Vertex N hai mặt kính của Trina Solar, cho 650 Wp và hiệu suất module 24.1% ở STC. Hệ số nhiệt Pmax là −0.29 %/°C, tấm pin kháng PID và LeTID. Hệ số phát điện mặt sau là 80% (±5%).[1] Tấm pin đạt các chuẩn IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 12 năm bảo hành vật lý và 30 năm bảo hành hiệu suất.[3] Việt Nam Solar phân phối chính hãng TSM-NEG19RC.20-650W và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn

Đánh giá TSM-NEG19RC.20-650W - Tấm Pin NLMT Trina Solar 650Wp - VertexN

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
