TSM-NEG21C.20-720W – Tấm Pin NLMT Trina Solar 720Wp – VertexN

📋

TÀI LIỆU KỸ THUẬT TSM-NEG21C.20-720W

Xem 8 tài liệu chính hãng - Model TSM-NEG21C.20-720W, tấm pin Trina Solar. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 5 tài liệu
PDF Datasheet TSM-NEG21C.20-720W Truy cập
WEB Manual Tài Liệu Lắp Đặt Trina Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Trina Solar Truy cập
WEB Tra Cứu Seri Sản Phẩm Trina Solar Truy cập
WEB Về Thương Hiệu Trina Solar Truy cập
✓ Chứng nhận và bảo hành ▼ 3 tài liệu
PDF Certificate TSM-NEG21C.20-720W Truy cập
WEB Chính sách bảo hành Trina Solar Truy cập
WEB Chứng nhận nhà phân phối Trina Solar Truy cập

88 ₫

☀️

Thông số kỹ thuật TSM-NEG21C.20-720W

Mã sản phẩm TSM-NEG21C.20-720W
720W
STC
Hiệu suất
23.2%
Loại cell
N-type i-TOPCon
132 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model TSM-NEG21C.20-720W
Brand / Thương hiệu Trina Solar
Product family / Dòng sản phẩm Vertex N
Module type / Loại module N-type i-TOPCon Ultra Bifacial Dual Glass Monocrystalline Module / Module đơn tinh thể hai mặt kính đôi N-type i-TOPCon Ultra
Cell type / Loại cell N-type i-TOPCon Monocrystalline
Đặc tính điện / Electrical Data (STC)
Testing Condition / Điều kiện thử nghiệm STC
Peak Power Watts-PMAX / Công suất cực đại 720 Wp
Power Selection / Dung sai chọn công suất 0 ~ +5 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.30 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 17.44 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.40 V
Short Circuit Current-ISC / Dòng ngắn mạch 18.49 A
Module Efficiency ηm / Hiệu suất module 23.2%
Gain hai mặt / Electrical Characteristics With Backside Power Gain
5% Backside Power Gain / Gain mặt sau 5%
Backside Power Gain / Gain mặt sau 5%
Peak Power Watts-PMAX / Công suất cực đại 756 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.30 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 18.31 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.40 V
Short Circuit Current-ISC / Dòng ngắn mạch 19.41 A
10% Backside Power Gain / Gain mặt sau 10%
Backside Power Gain / Gain mặt sau 10%
Peak Power Watts-PMAX / Công suất cực đại 792 W
Maximum Power Voltage-VMPP / Điện áp tại công suất cực đại 41.30 V
Maximum Power Current-IMPP / Dòng tại công suất cực đại 19.18 A
Open Circuit Voltage-VOC / Điện áp hở mạch 49.40 V
Short Circuit Current-ISC / Dòng ngắn mạch 20.34 A
Hệ số nhiệt / Temperature Ratings
NOCT / Nhiệt độ vận hành danh định của cell 43°C (±2°C)
Temperature Coefficient of PMAX / Hệ số nhiệt PMAX -0.29%/°C
Temperature Coefficient of VOC / Hệ số nhiệt VOC -0.24%/°C
Temperature Coefficient of ISC / Hệ số nhiệt ISC 0.04%/°C
Điều kiện ứng dụng / Application Conditions
Operating Temperature / Nhiệt độ vận hành -40 ~ +70°C
Maximum System Voltage / Điện áp hệ thống tối đa 1500V DC (IEC) / 1500V DC (UL)
Max Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35A
Cấu tạo vật lý / Mechanical Data
Solar Cells / Loại cell N-type i-TOPCon Monocrystalline
No. of cells / Số lượng cell 132 cells
Module Dimensions / Kích thước module 2384 × 1303 × 33 mm (93.86 × 51.30 × 1.30 inches)
Weight / Trọng lượng 38.3 kg (84.4 lb)
Front Glass / Kính trước 2.0 mm, AR Coating Heat Strengthened Glass
Back Glass / Kính sau 2.0 mm, Heat Strengthened Glass
Frame / Khung 33 mm Anodized Aluminium Alloy
J-Box / Hộp nối IP68 rated
Cables / Cáp Photovoltaic Technology Cable 4.0mm²; Portrait: 370/230 mm; Length can be customized
Connector / Đầu nối TS4 / TS4 Plus / MC4 EVO2
Packaging / Đóng gói Modules per box: 33 pieces; Modules per 40’ container: 594 pieces
📋

Thông số kỹ thuật trên dùng cho đúng model TSM-NEG21C.20-720W, cột STC của mã 720.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

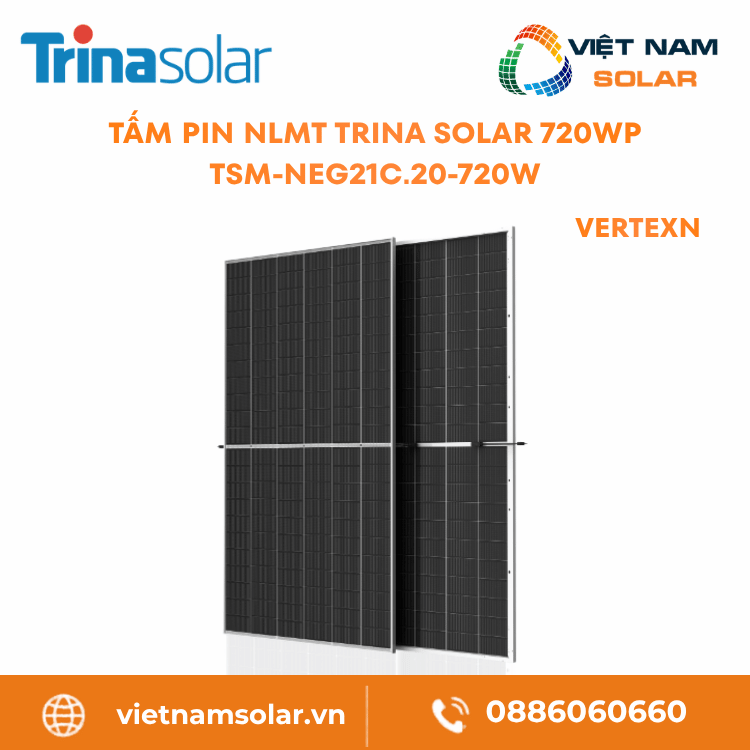

Tấm Pin NLMT Trina Solar 720Wp – TSM-NEG21C.20-720W – Vertex N

TSM-NEG21C.20-720W là module khổ lớn 132 cell trong dòng Vertex N của Trina Solar, cho 720 Wp ở STC. Đây là tấm pin hai mặt kính trên nền cell wafer 210, loại N-type i-TOPCon. Mật độ công suất cao đặt tấm pin này vào nhóm dùng cho mái thương mại và dự án quy mô lớn. Hiệu suất module đạt 23.2%, tức cùng một diện tích mái thu được nhiều điện hơn các đời cũ.[1]Tại STC, điểm phát mạnh nhất nằm ở Vmpp 41.30 V và Impp 17.44 A. Đo hở mạch cho Voc 49.40 V, đo ngắn mạch cho Isc 18.49 A. Voc 49.40 V là mức thấp so với nhiều tấm pin cùng công suất, nên một chuỗi 1500 V ghép được nhiều tấm pin hơn. Chuỗi dài hơn kéo theo ít dây DC và ít thiết bị đầu chuỗi, giúp giảm chi phí BOS và LCOE.[1]

Bậc chọn công suất chốt ở 0~+5 W nên tấm pin không bao giờ giao thiếu watt, đỉnh chặn dưới +3%. Hệ số hai mặt 80% (±5%) cho lưng tấm pin thu thêm điện khi nền dưới hắt sáng. Trina tách riêng hai mốc cam kết: hiệu suất 30 năm và sản phẩm 12 năm. Đường suy giảm khởi đầu 1% năm đầu, sau đó 0.4% mỗi năm.[1][3]

Công suất720 WpSTC
Hiệu suất23.2%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass mono
Bảo hành30 nămHiệu suất
TSM-NEG21C.20-720W là module hai mặt kính 720 Wp của Trina Solar, cell N-type i-TOPCon, 132 cell, hiệu suất module 23.2%. Đo ở STC, tấm pin cho Vmpp 41.30 V, Impp 17.44 A, Voc 49.40 V, Isc 18.49 A, áp hệ thống tối đa 1500 V DC. Bảo hành chia làm 30 năm hiệu suất và 12 năm sản phẩm.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Trina TSM-NEG21C.20-720W
  2. 2. Thông số kỹ thuật tấm pin Trina TSM-NEG21C.20-720W
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG21C.20-720W
  4. 4. Các model cùng series Vertex N (TSM-NEG21C.20 715-740W)
  5. 5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG21C.20-720W
  6. 6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG21C.20-720W
  7. 7. Bảo trì định kỳ tấm pin TSM-NEG21C.20-720W
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG21C.20-720W
  9. 9. Chính sách bảo hành tấm pin Trina TSM-NEG21C.20-720W
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Trina TSM-NEG21C.20-720W
  11. 11. Đánh giá thực tế tấm pin Trina TSM-NEG21C.20-720W
  12. 12. Hiểu lầm phổ biến về tấm pin TSM-NEG21C.20-720W
  13. 13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG21C.20-720W
  14. 14. Giá tấm pin Trina TSM-NEG21C.20-720W và nhận báo giá
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Trina TSM-NEG21C.20-720W Nổi bật

Bản 720 Wp này có sáu điểm chính: công suất 720 Wp ở STC, hiệu suất module 23.2%, cell N-type i-TOPCon trên nền 210, vỏ hai mặt kính với hệ số mặt sau 80%, Voc 49.40 V cho phép ghép chuỗi dài và hệ số nhiệt Pmax −0.29 %/°C. Đây là module khổ lớn 132 cell cho mái thương mại và dự án.[1]
720 Wp

Công suất 720 Wp trên một tấm pin khổ lớn

Một tấm pin cho 720 Wp ở STC, dồn trong 132 cell cắt nửa. Khổ tấm pin 2384 x 1303 x 33 mm gói nhiều công suất vào một đơn vị lắp đặt. Với cùng một tổng công suất hệ, số tấm pin cần bắt vít giảm xuống, giàn đỡ và nhân công theo đó cũng gọn lại.[1]

N-type i-TOPCon

Cell N-type i-TOPCon kháng suy giảm

Bên trong tấm pin là cell N-type i-TOPCon trên nền 210. Loại cell này đã chứng nhận kháng PID, LID và LeTID, ba kiểu hao điện thường thấy ở cell đời cũ. Nhờ vậy mức rớt công suất mỗi năm nhỏ, sản lượng theo từng năm bám sát đường cam kết của hãng.[1]

23.2%

Hiệu suất module 23.2%

Hiệu suất 23.2% là phần ánh nắng đổi thành điện trên mỗi mét vuông kính. Điểm phát mạnh nhất nằm ở Vmpp 41.30 V và Impp 17.44 A. Mật độ công suất cao này hợp với mái có diện tích hữu hạn, nơi cần ép nhiều kWp vào một khoảng nhất định.[1]

Dual glass

Hai mặt kính 2.0 mm, mặt sau cũng phát điện

Mặt trước là kính 2.0 mm phủ chống phản xạ, mặt sau cũng kính 2.0 mm, cả hai đều cường lực nhiệt. Cell nằm giữa cặp kính chứ không tựa trên một lớp nền đục. Hệ số hai mặt 80% (±5%) cho lưng tấm pin thu thêm điện khi nền dưới sáng và khe sau đủ thoáng.[1]

49.40 V

Voc thấp 49.40 V, kéo dài chuỗi

Voc của tấm pin chỉ 49.40 V ở 25°C, mức thấp so với nhiều tấm pin cùng công suất. Voc thấp cho phép ghép nhiều tấm pin hơn trên một chuỗi 1500 V. Thiết kế điện áp thấp này rút bớt dây DC và thiết bị đầu chuỗi, kéo chi phí BOS và LCOE đi xuống.[1]

−0.29 %/°C

Hệ số nhiệt Pmax thấp

Mỗi độ vượt mốc 25°C, mặt module chỉ mất 0.29% Pmax, nên tấm pin giữ công suất tốt hơn lúc bề mặt nóng. Voc đi với hệ số −0.24 %/°C, Isc nhích +0.04 %/°C. Trị NOCT 43 ± 2°C báo nhiệt độ tấm pin tự cân bằng khi phơi nắng.[1]

Vì sao Voc 49.40 V có lợi cho hệ công suất lớnVoc 49.40 V đo ở 25°C. Hệ số −0.24 %/°C khiến Voc dâng lên khi trời lạnh đi. Trình tự tính: lấy nhiệt độ thấp nhất của vùng, quy Voc về mốc đó, rồi chia 1500 V cho Voc vừa quy. Voc gốc càng thấp thì số tấm pin tối đa một chuỗi gánh được càng nhiều, giảm số chuỗi và thiết bị đi kèm.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Trina TSM-NEG21C.20-720W Thông số

Đo tại STC, TSM-NEG21C.20-720W cho 720 Wp, hiệu suất 23.2%, Vmpp 41.30 V, Impp 17.44 A, Voc 49.40 V, Isc 18.49 A, bậc công suất 0~+5 W. Phần cơ khí gồm 132 cell N-type i-TOPCon, vỏ hai mặt kính 2.0 mm, khổ 2384 x 1303 x 33 mm, nặng 38.3 kg, áp hệ thống 1500 V DC, dải nhiệt làm việc −40~+70°C.[1]
Công suất720 WpSTC
Hiệu suất23.2%Hiệu suất module
Loại cellN-type i-TOPConBifacial dual glass mono
Bảo hành30 nămHiệu suất

tsm neg21c 20 720w tam pin nlmt trina solar 720wp vertexn mot so thong so chinh Sao chep

ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Peak power / Công suất tối đa Pmax 720 Wp[1]
Maximum power voltage / Điện áp điểm công suất cực đại Vmpp 41.30 V[1]
Maximum power current / Dòng điểm công suất cực đại Impp 17.44 A[1]
Open circuit voltage / Điện áp hở mạch Voc 49.40 V[1]
Short circuit current / Dòng ngắn mạch Isc 18.49 A[1]
Module efficiency / Hiệu suất module 23.2 %[1]
Measuring tolerance / Dung sai đo ±3 %[1]
Power selection / Bậc chọn công suất 0 ~ +5 W (tối đa +3%)[1]
Test condition / Điều kiện đo STC 1000 W/m², 25°C, AM1.5[1]
Đặc tính điện theo power bin (backside power gain) · lợi điện mặt sau
Backside power gain 5% · lợi điện mặt sau 5%
Peak power / Công suất tối đa Pmax 756 W[1]
Maximum power voltage / Vmpp 41.30 V[1]
Maximum power current / Impp 18.31 A[1]
Open circuit voltage / Voc 49.40 V[1]
Short circuit current / Isc 19.41 A[1]
Backside power gain 10% · lợi điện mặt sau 10%
Peak power / Công suất tối đa Pmax 792 W[1]
Maximum power voltage / Vmpp 41.30 V[1]
Maximum power current / Impp 19.18 A[1]
Open circuit voltage / Voc 49.40 V[1]
Short circuit current / Isc 20.34 A[1]
Power bifaciality / Hệ số phát điện hai mặt 80 % (±5%)[1]
TEMPERATURE RATINGS · Hệ số nhiệt (Temperature)
Nominal operating cell temperature (NOCT) / Nhiệt độ vận hành danh định NOCT 43°C (±2°C)[1]
Temperature coefficient of Pmax / Hệ số nhiệt Pmax – 0.29 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc – 0.24 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc 0.04 %/°C[1]
APPLICATION CONDITIONS · Giới hạn vận hành
Operating temperature / Nhiệt độ vận hành -40 ~ +70°C[1]
Maximum system voltage / Điện áp hệ thống tối đa 1500V DC (IEC) / 1500V DC (UL)[1]
Max series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
MECHANICAL DATA · Cấu tạo cơ khí (Mechanical)
Solar cells / Loại cell N-type i-TOPCon Monocrystalline[1]
No. of cells / Số cell 132 cell[1]
Module dimensions / Kích thước module 2384 x 1303 x 33 mm[1]
Weight / Khối lượng 38.3 kg[1]
Front glass / Kính trước 2.0 mm, phủ AR, kính tôi nhiệt[1]
Back glass / Kính sau 2.0 mm, kính tôi nhiệt[1]
Frame / Khung Nhôm anodized 33 mm[1]
J-Box / Hộp nối IP 68[1]
Cables / Cáp 4.0 mm², portrait 370/230 mm[1]
Connector / Đầu nối TS4 / TS4 Plus / MC4 EVO2[1]
PACKAGING · Đóng gói (Packaging)
Modules per box / Số tấm pin mỗi thùng 33 tấm pin[1]
Modules per 40′ container / Số tấm pin mỗi container 40′ 594 tấm pin[1]
Ý nghĩa bậc chọn công suất 0~+5 WBậc chọn công suất 0~+5 W nghĩa là tấm pin xuất xưởng luôn từ mốc nhãn trở lên. Bản 720 Wp khi đo nằm trong quãng 720 đến 725 W, đỉnh đo bị chặn dưới +3% so với nhãn. Không có tấm pin nào giao thiếu watt. Khi cộng công suất cả dàn, lấy mốc 720 Wp cho mỗi tấm pin là con số an toàn để tính.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin TSM-NEG21C.20-720W Chứng nhận

Về sản phẩm, TSM-NEG21C.20-720W đạt IEC 61215, IEC 61730, IEC 61701 kháng sương muối và IEC 62716 kháng amoniac. Về nhà máy, dây chuyền có ISO 9001, ISO 14001, ISO 45001, ISO 14064 và ISO 14067. Tấm pin đã chứng nhận kháng PID, LID, LeTID cùng kháng muối, amoniac và cát.[1]
IEC 61215

Thử hiệu năng và độ bền module

IEC 61215 gom các phép thử hiệu năng và tuổi thọ trên module hoàn chỉnh. Đi cùng là IEC 61730 phụ trách an toàn điện. Hai chuẩn này luôn thành một cặp và là điều kiện bắt buộc để tấm pin được công nhận trên thị trường quốc tế.[1]

Half-cut

Cell cắt nửa, cắt không gây hư hại

Tấm pin dùng công nghệ half-cut nên giảm rủi ro điểm nóng so với cell nguyên. Khâu cắt cell theo cách không gây hư hại giúp hạn chế vết nứt vi mô. Cách đóng gói mật độ cao cũng góp phần giữ cell ít rạn nứt trong vận chuyển và lắp đặt.[1]

IEC 61701

Kháng muối biển, amoniac và cát

IEC 61701 xác nhận tấm pin chịu được sương muối lâu ngày, còn IEC 62716 xác nhận sức chịu khí amoniac. Tấm pin cũng đã chứng nhận kháng cát. Bộ chứng nhận này hợp với dàn pin ven biển hoặc đặt trong khu nông nghiệp, chăn nuôi.[1]

PID / LID / LeTID

Kháng ba kiểu suy giảm điện

Tấm pin đã chứng nhận kháng PID, LID và LeTID. Ba kiểu hao điện này thường bào mòn sản lượng cell đời cũ theo thời gian. Khả năng kháng cả ba giữ cho đường suy giảm thực tế của tấm pin bám sát mức cam kết qua nhiều năm.[1]

ISO 9001

Quản lý chất lượng và an toàn

Nhà máy chạy theo ISO 9001 cho chất lượng, ISO 14001 cho môi trường và ISO 45001 cho an toàn lao động. Bộ ba này giữ độ đồng nhất giữa các lô, để công suất và kích thước bản 720 Wp không lệch giữa các đợt giao hàng.[1]

ISO 14064

Kiểm kê và dấu chân carbon

ISO 14064 lo khâu kiểm kê và xác minh phát thải khí nhà kính, còn ISO 14067 đo dấu chân carbon cho sản phẩm. Trina có thêm xác nhận dấu chân carbon thấp, hữu ích cho dự án ràng buộc tiêu chí phát thải đầu vào.[1]

Dùng bộ chứng nhận khi lập hồ sơ dự ánKhi làm hồ sơ cho TSM-NEG21C.20-720W, đội kỹ thuật đối chiếu nhóm chứng nhận sản phẩm với yêu cầu của công trình và bên điện lực. Dàn pin ven biển hay trong khu nông nghiệp cần soi kỹ IEC 61701 và IEC 62716. Bản đầy đủ các chứng nhận nằm trong nhóm tài liệu phía dưới.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series Vertex N (TSM-NEG21C.20 715-740W) Model

Dòng TSM-NEG21C.20 trong series Vertex N trải công suất 715 Wp đến 740 Wp. Các bản chung nền tấm pin hai mặt kính, cell N-type i-TOPCon 132 cell, khổ 2384 x 1303 x 33 mm, nặng 38.3 kg và bảo hành 30 năm công suất. TSM-NEG21C.20-720W là bản 720 Wp trong dòng này. Danh sách dưới xếp công suất, hiệu suất, Voc và Isc của từng bản cạnh nhau.[1]
715 W

715 Wp

TSM-NEG21C.20-715W

Bản 715 Wp, hiệu suất module 23.0%, Voc 49.20 V, Isc 18.44 A, Vmpp 41.10 V, Impp 17.40 A, hai mặt kính, cell N-type i-TOPCon.[1]

720 W

Model đang xem

TSM-NEG21C.20-720W

Bản 720 Wp, hiệu suất module 23.2%, Voc 49.40 V, Isc 18.49 A, Vmpp 41.30 V, Impp 17.44 A, hai mặt kính, cell N-type i-TOPCon.[1]

725 W

725 Wp

TSM-NEG21C.20-725W

Bản 725 Wp, hiệu suất module 23.3%, Voc 49.60 V, Isc 18.54 A, Vmpp 41.50 V, Impp 17.47 A, hai mặt kính, cell N-type i-TOPCon.[1]

730 W

730 Wp

TSM-NEG21C.20-730W

Bản 730 Wp, hiệu suất module 23.5%, Voc 49.90 V, Isc 18.58 A, Vmpp 41.70 V, Impp 17.51 A, hai mặt kính, cell N-type i-TOPCon.[1]

735 W

735 Wp

TSM-NEG21C.20-735W

Bản 735 Wp, hiệu suất module 23.7%, Voc 50.10 V, Isc 18.62 A, Vmpp 41.90 V, Impp 17.55 A, hai mặt kính, cell N-type i-TOPCon.[1]

740 W

740 Wp

TSM-NEG21C.20-740W

Bản 740 Wp, hiệu suất module 23.8%, Voc 50.30 V, Isc 18.66 A, Vmpp 42.10 V, Impp 17.58 A, hai mặt kính, cell N-type i-TOPCon.[1]

Chọn bản trong dòng cần nhìn cả Voc và IscKhi chọn một bản trong dòng NEG21C.20, kỹ thuật còn phải tính Voc, Isc, số tấm pin trên một chuỗi và áp hệ thống tại công trình. Voc tăng dần theo công suất, từ 49.20 V ở bản 715 W lên 50.30 V ở bản 740 W. Bản 720 W có Voc 49.40 V, mức thấp nên ghép được chuỗi dài, ngưỡng số tấm pin mỗi chuỗi vì thế khác giữa các bản dù chung series.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Trina TSM-NEG21C.20-720W Tài liệu

Bộ tài liệu của TSM-NEG21C.20-720W gồm hai nhóm. Nhóm PDF có datasheet thông số, hồ sơ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhóm web có hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, chính sách bảo hành và công cụ tra cứu seri. Nhóm đầu phục vụ khâu chọn tấm pin và tính toán, nhóm sau phục vụ thi công và hậu mãi.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật TSM-NEG21C.20-720W Tải xuống
PDF Certifications, Chứng nhận sản phẩm TSM-NEG21C.20-720W Tải xuống
PDF File PAN, File mô phỏng PVsyst TSM-NEG21C.20-720W (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Trina Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Trina Solar Truy cập
WEB Chứng nhận nhà phân phối Trina Solar Truy cập
WEB Chính sách bảo hành Trina Solar Truy cập
WEB Tra cứu seri sản phẩm Trina Solar Truy cập
Vai trò của từng nhóm tài liệuDatasheet của TSM-NEG21C.20-720W chứa toàn bộ trị số điện và cơ khí gốc, dùng khi tính chuỗi và chọn inverter. Hướng dẫn lắp đặt cho sơ đồ đấu nối và trình tự thi công. Chính sách bảo hành để sẵn khi cần dựng hồ sơ với hãng. File mô phỏng PVsyst hiện vẫn đang cập nhật.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Trina TSM-NEG21C.20-720W Lắp đặt

TSM-NEG21C.20-720W nặng 38.3 kg, khổ 2384 x 1303 x 33 mm, nên cần khung đỡ chắc và điểm kẹp đặt đúng vùng cho phép trên khung nhôm. Là module khổ lớn, mỗi tấm pin cần nhiều người nâng. Khi dựng chuỗi, lấy Voc 49.40 V và hệ số nhiệt Voc −0.24 %/°C để khóa tổng áp chuỗi dưới 1500 V DC ngay ở mức nhiệt thấp nhất của vùng.[2]
1

Kiểm tra tấm pin khi nhận hàng

Soi hai mặt kính tìm vết nứt, xem khung nhôm có cong, kiểm hộp nối và dây cáp. Tấm pin nặng 38.3 kg và khổ lớn nên cần ít nhất hai người nâng mỗi tấm pin. Không cầm tấm pin bằng hộp nối hoặc dây, không đội lên đầu hay tì vào lưng.[2]

2

Chừa khe thoáng dưới lưng tấm pin

Mái và khung phải chịu được tải gió và tải nén tại công trình. Lưng tấm pin cần đường thoát nhiệt, nên để hở tối thiểu giữa mặt sau và mặt đỡ theo hướng dẫn. Khe hở này còn cho lưng tấm pin nhận thêm ánh sáng phản xạ từ nền bên dưới.[2]

3

Đặt kẹp trong vùng đã vạch

Mỗi điểm kẹp phải nằm trong vùng đánh dấu sẵn trên khung nhôm. Kẹp lệch ra ngoài vùng đó làm giảm sức chịu lực đã kiểm định và dễ gây rạn kính. Không khoan thêm lỗ hay cắt khung, vì làm vậy phá kết cấu chịu tải và mất quyền bảo hành.[2]

4

Tính số tấm pin tối đa một chuỗi

Lấy nhiệt độ môi trường thấp nhất ở công trình (T_min). Tính Voc thực = 49.40 × [1 + (−0.24/100) × (T_min − 25)]. Chia 1500 cho Voc thực rồi làm tròn xuống ra số tấm pin tối đa. Voc 49.40 V thấp nên một chuỗi gánh được nhiều tấm pin hơn, đây là trần cứng không được vượt.[2]

5

Ghép đầu nối và đi cáp

Đầu nối trên tấm pin thuộc loại TS4, TS4 Plus hoặc MC4 EVO2, ghép với cáp 4.0 mm² bản portrait 370/230 mm. Hai đầu ghép phải cùng một kiểu. Luồn cáp gọn, tránh mép kim loại sắc, không phơi đầu nối dưới nắng và không để nước đọng lại.[2]

6

Nối đất cho khung tấm pin

Mỗi khung nhôm cần nối đất qua lỗ tiếp địa làm sẵn. Giữ điểm tiếp địa sạch, siết chặt, dùng phụ kiện chống ăn mòn hợp với nhôm để tránh ăn mòn điện hóa. Mối nối đất chắc giữ an toàn cho người làm việc quanh dàn pin.[2]

Không giẫm lên mặt kính
Kính chịu lực dàn đều, không chịu nổi lực dồn một điểm từ gót giày hay vật nặng. Một cú giẫm cũng đủ tạo vết nứt vi mô trong cell mà mắt thường khó thấy, làm công suất tụt vĩnh viễn.[2]
Chạm đầu nối khi mặt đã khô
Có ánh sáng là tấm pin đã phát điện. Chạm đầu nối khi mặt tấm pin còn ẩm hoặc đang mưa dễ gây điện giật. Không cắm hay rút đầu nối khi mạch còn dòng. Bịt kín đầu nối, đợi bề mặt khô rồi mới thao tác.[2]
Không gom nắng hội tụ vào tấm pin
Không dùng gương hay vật hội tụ để dồn nắng vào tấm pin, vì sinh điểm nóng và làm lão hóa nhanh lớp keo và diode bypass. Không đặt tấm pin cạnh nguồn lửa hay vật dễ cháy. Thi công sai có thể gây rủi ro hỏa hoạn.[2]
Mở kiện và di chuyển tấm pin trong công trìnhLấy tấm pin ra khỏi kiện theo đúng hướng dẫn mở kiện để tránh va vào cạnh và góc kính. Tư thế đúng là dựng tấm pin thẳng đứng hoặc đặt nằm trên đệm lót phù hợp. Bốn góc và các cạnh tấm pin là nơi dễ sứt mẻ nhất khi vận chuyển, cần lưu ý với module khổ lớn này.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin TSM-NEG21C.20-720W Bảo trì

Bảo trì TSM-NEG21C.20-720W gồm ba việc chính: giữ kính sạch để nhận nắng tối đa, kiểm tra phần cơ khí sau thời tiết mạnh và theo dõi sản lượng từng chuỗi. Cell N-type i-TOPCon trong vỏ hai mặt kính đã kháng PID, LID và LeTID nên hạn chế hao điện bên trong. Bảo trì đúng lịch thì sản lượng bám sát đường cam kết.[2]
☀

Vệ sinh mặt kính trước

Bụi, phân chim và lá khô bám trên kính làm giảm sản lượng. Cách đúng là dùng nước sạch với cây gạt mềm hoặc chổi lông mềm. Không dùng vật cứng sắc, hóa chất ăn mòn hay máy xịt áp lực cao. Nên vệ sinh vào sáng sớm hoặc chiều mát khi kính đã nguội.[2]

⎇

Kiểm tra khung và kẹp

Sau mỗi đợt mưa to hoặc gió mạnh, kiểm tra khung nhôm, kẹp giữ và bu lông kết cấu. Một cái kẹp lỏng hoặc lệch khỏi vùng cho phép làm tấm pin giảm sức chịu lực. Siết lại các mối nối và đánh giá độ vững toàn dàn sau mỗi lần thời tiết bất thường.[2]

⎁

Theo dõi cáp và đầu nối

Kiểm tra đầu nối TS4, TS4 Plus hoặc MC4 EVO2 và toàn tuyến cáp để phát hiện sớm dấu nóng, đổi màu hoặc khớp lỏng. Cáp không được cọ vào mép kim loại sắc. Một khớp tiếp xúc kém sẽ tỏa nhiệt và làm tụt sản lượng cả chuỗi.[2]

  • Vệ sinh kính khi bụi còn mỏng, chỉ cần nước sạch và dụng cụ mềm.[2]
  • Giữ lưng tấm pin và nền dưới thông thoáng; vật cản phía sau sẽ làm hụt phần điện thu từ mặt sau (hệ số 80%).[2]
  • Sau gió mạnh, kiểm tra toàn bộ khung nhôm, kẹp và bu lông kết cấu.[2]
  • Định kỳ soi cáp và đầu nối, bắt sớm điểm nóng hoặc khớp lỏng.[2]
  • So sánh sản lượng các chuỗi, chuỗi nào hụt bất thường thì kiểm tra tấm pin và mối nối.[2]
  • Không tự mở hộp nối hay can thiệp vào trong tấm pin, thấy dấu lạ thì gọi kỹ thuật.[2]
Lưu ý khi vệ sinh kínhKhông rửa khi kính đang nóng dưới nắng gắt, vì chênh nhiệt đột ngột giữa nước mát và kính nóng dễ gây sốc nhiệt. Trong khi vệ sinh, không trèo lên hay tì trực tiếp lên tấm pin. Với giàn đặt thấp sát đất, nên cắt cỏ và dọn vật cản phía sau để lưng tấm pin không bị che.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin TSM-NEG21C.20-720W Sự cố

Trên TSM-NEG21C.20-720W, các trục trặc thường gặp gồm một chuỗi DC hụt sản lượng, kính nứt, điểm nóng cục bộ và đầu nối sinh nhiệt. Bước đầu là ghi nhận chuỗi đang lỗi, đo điện áp hở mạch và chụp lại hiện trạng. Khi chưa rõ nguyên nhân, nên chờ kỹ thuật đánh giá xong mới tháo hoặc thay tấm pin.[2]

Sản lượng giảm

Một chuỗi DC hụt điện

Khi một chuỗi cho ít điện hơn các chuỗi cùng cỡ, kỹ thuật đo điện áp hở mạch rồi so với Voc 49.40 V nhân với số tấm pin. Nguyên nhân thường gặp là bóng che một phần, bụi dày, đầu nối lỏng hoặc một tấm pin trong chuỗi bị lỗi.[2]

Nứt kính

Kính trước hoặc kính sau nứt

Cả kính trước và kính sau của tấm pin hai mặt đều có thể nứt do va chạm, mưa đá lớn hoặc lực dồn một điểm. Tấm pin đã nứt cần đánh dấu, ghi ngày phát hiện và xử lý theo hướng dẫn. Không để tấm pin vỡ kính tiếp tục vận hành vì có nguy cơ rò điện.[2]

Điểm nóng

Điểm nóng cục bộ

Điểm nóng xuất hiện khi một cụm cell bị che bóng lâu hoặc dính bẩn cục bộ. Khi nghi ngờ, dùng camera nhiệt quét bề mặt rồi xử lý vật che hoặc vết bẩn. Công nghệ half-cut giúp giảm rủi ro điểm nóng lan rộng trên tấm pin.[2]

Đầu nối nóng

Đầu nối hoặc cáp nóng

Đầu nối nóng bất thường, đổi màu hoặc vỏ cáp chảy đều là dấu hiệu tiếp xúc kém. Cắt tải, kiểm tra đầu nối TS4, TS4 Plus hoặc MC4 EVO2 rồi thay nếu hỏng. Nguyên nhân thường gặp là ghép lẫn hai loại đầu nối khác hãng hoặc bấm khớp chưa chặt.[2]

Suy giảm

Mức hao công suất hằng năm

Nhờ kháng PID, LID và LeTID, cell N-type i-TOPCon hao điện chậm. Mức cam kết là 1% ở năm đầu, sau đó 0.4% mỗi năm. Khi sản lượng thực tế rớt nhanh hơn ngưỡng này, cần kiểm tra cả hệ chứ không chỉ riêng một tấm pin.[3]

Bám bẩn

Lưng tấm pin bị che hoặc bẩn

Ở tấm pin hai mặt, phần điện mặt sau giảm khi lưng tấm pin bị che bóng, bám bụi hoặc nền dưới phản xạ yếu đi. Cần giữ khe sau thông thoáng, làm sạch nền định kỳ và dọn vật cản. Đây là điểm cần lưu tâm riêng, khác với tấm pin một mặt kính.[2]

Chuẩn bị hồ sơ trước khi báo lỗiHồ sơ báo lỗi cho TSM-NEG21C.20-720W nên gồm số serial tấm pin, ngày lắp đặt, ảnh thực tế của tấm pin và đầu nối, vị trí chuỗi đang lỗi và điện áp đo được. Đủ các mục này thì kỹ thuật khoanh vùng nguyên nhân nhanh hơn và xác nhận tấm pin có thuộc diện bảo hành hay không.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Trina TSM-NEG21C.20-720W Bảo hành

Trina Solar cấp cho TSM-NEG21C.20-720W hai mốc bảo hành riêng: sản phẩm 12 năm và công suất 30 năm. Năm đầu công suất giảm không quá 1%, tức vẫn giữ từ 99.0% trở lên. Các năm sau mỗi năm giảm không quá 0.4%. Theo đường này, đến cuối năm 30 tấm pin vẫn giữ từ 87.4% công suất danh định.[3]

tsm neg21c 20 720w tam pin nlmt trina solar 720wp vertexn chinh sach bao hanh Sao chep

12 năm

Bảo hành sản phẩm 12 năm

Bảo hành sản phẩm 12 năm xử lý lỗi vật liệu và lỗi từ khâu sản xuất, với điều kiện tấm pin được lắp và vận hành đúng hướng dẫn. Mốc này tách riêng khỏi bảo hành công suất. Khi lập hồ sơ cần có số serial và hóa đơn mua gốc.[3]

30 năm

Bảo hành công suất 30 năm

Đường suy giảm tuyến tính trải 30 năm, năm đầu giảm tối đa 1% (giữ ≥99.0%), sau đó tối đa 0.4% mỗi năm. Đến cuối năm 30, tấm pin vẫn được cam kết giữ từ 87.4% công suất ban đầu. Hệ số hai mặt 80% (±5%) là phần điện mặt sau bù thêm ngoài cam kết này.[3]

Hồ sơ

Giữ chứng từ suốt vòng đời

Để kích hoạt bảo hành, giữ mã TSM-NEG21C.20-720W, số serial, hóa đơn mua và hồ sơ lắp đặt. Tem nhãn trên tấm pin phải còn nguyên và đọc được. Tấm pin bị sửa khung, lắp sai quy định hoặc hư hỏng do ngoại lực sẽ nằm ngoài phạm vi bảo hành.[3]

Điều kiện để bảo hành còn hiệu lựcBảo hành chỉ giữ giá trị khi tấm pin vận hành trong phạm vi: áp hệ thống tối đa 1500 V DC và dải nhiệt −40°C đến +70°C. Khi cần xử lý bảo hành, gửi đủ số serial, ảnh thực tế, vị trí tấm pin trong chuỗi và mô tả lỗi để bộ phận kỹ thuật giải quyết nhanh.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Trina Solar TSM-NEG21C.20-720W VNS

Khi tư vấn hệ điện mặt trời dùng tấm pin Trina Solar TSM-NEG21C.20-720W, Việt Nam Solar căn cứ vào công suất hệ, hướng và độ dốc mái, kiểu khung đỡ, điện áp chuỗi, vật tư AC/DC và mức khai thác mặt sau. Đây là những yếu tố định hình phương án tấm pin cho chủ đầu tư.

Bên cạnh việc phân phối thiết bị chính hãng, Việt Nam Solar còn nhận tư vấn cấu hình, hỗ trợ kỹ thuật khi lắp đặt, kiểm tra bảo hành và theo sát chủ đầu tư trong suốt vòng đời vận hành của hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Trina TSM-NEG21C.20-720W Đánh giá

Đánh giá bản 720 Wp hai mặt kính 23.2% nên xét bốn mặt. Một là mật độ công suất trên mỗi mét vuông kính. Hai là phần điện lưng tấm pin bù thêm. Ba là cách điện áp thấp giúp kéo dài chuỗi và giảm BOS. Bốn là phần công suất còn lại sau 30 năm vận hành.[1]

Công suất/m²

Khoảng 232 W trên mỗi mét vuông kính

Khổ tấm pin 2384 x 1303 mm cho diện tích quanh 3.1 m². Lấy 720 Wp chia cho diện tích này ra mật độ tầm 232 W mỗi mét vuông kính trước ở hiệu suất 23.2%. Mật độ công suất cao cho phép ép nhiều kWp vào một diện tích mái có hạn, hợp với mái thương mại.[1]

Mặt sau

Lưng tấm pin bù thêm điện

Phần lưng tấm pin bù vào theo hệ số mặt sau 80% (±5%). Ở mốc lợi điện mặt sau 10%, đầu ra lên 792 W, Impp 19.18 A và Isc 20.34 A. Ở mốc 5%, đầu ra là 756 W. Phần thành điện thật phụ thuộc nền hắt sáng, khe hở dưới giàn và độ nghiêng lắp đặt.[1]

Điện áp thấp

Voc 49.40 V giảm BOS và LCOE

Voc 49.40 V là mức thấp so với nhiều tấm pin cùng công suất, cho phép ghép chuỗi dài hơn trên cùng trần 1500 V. Chuỗi dài kéo theo ít dây DC, ít hộp gom và ít thiết bị đầu chuỗi. Đây là cách thiết kế điện áp thấp kéo chi phí BOS và LCOE của dự án đi xuống.[1]

Vòng đời 30 năm

Còn từ 87.4% sau năm 30

Năm đầu công suất giảm tối đa 1%, các năm sau tối đa 0.4% mỗi năm, nên đến năm 30 một dàn TSM-NEG21C.20-720W vẫn giữ từ 87.4% công suất gốc. Cell N-type i-TOPCon kháng PID, LID và LeTID, nhờ đó đường hao thực tế bám sát mức cam kết.[3]

Bộ số liệu cần cân nhắc khi xét TSM-NEG21C.20-720WCác số cần nhớ: 720 Wp ở STC, hiệu suất 23.2%, Voc 49.40 V, hệ số mặt sau 80% (±5%), hệ số nhiệt Pmax −0.29 %/°C, NOCT 43°C, nặng 38.3 kg và đường cam kết 30 năm tuyến tính. Đặt các số này cạnh sức chịu tải của mái, sơ đồ chuỗi và dải MPPT của inverter là bước cuối trước khi đặt mua.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin TSM-NEG21C.20-720W Hiểu lầm

Bên dưới là sáu cặp đối chiếu về TSM-NEG21C.20-720W. Cột đỏ là cách hiểu lệch mà người mua hay mắc. Cột xanh đưa lại trị số kỹ thuật đúng, giúp khâu thiết kế hệ và chọn cấu hình không đi sai ngay từ đầu.
Hiểu saiTấm pin 720W cứ ra nắng là phát đủ 720W ổn định.
Cách hiểu đúngMốc 720 Wp đo tại STC với 1000 W/m² và 25°C. Ở điều kiện NOCT gần thực tế ngoài trời hơn, đầu ra về quanh 551 W. Điện thật ở một mái cụ thể cần nhân hệ số hiệu chỉnh theo bức xạ vùng và nhiệt bề mặt, không lấy thẳng 720 W để tính.[1]
Hiểu saiHiệu suất 23.2% là phần điện tấm pin thu được mọi lúc.
Cách hiểu đúng23.2% là hiệu suất module đo tại STC, không phải tỷ lệ tấm pin giữ suốt ngày. Khi mây che, nắng xiên hoặc mặt kính nóng lên, sản lượng tức thời xuống dưới mức đó. Hiệu suất là điểm quy chiếu phòng thử, không phải con số chạy liên tục theo giờ.[1]
Hiểu saiLưng kính tấm pin hai mặt mặc nhiên cộng thêm 80% sản lượng.
Cách hiểu đúng80% chỉ là hệ số so sánh giữa công suất lưng và mặt trước. Lượng điện mặt sau thu được thực tế phụ thuộc độ sáng nền, chiều cao đặt giàn, góc dốc và khe thoáng sau tấm pin. Khi tấm pin áp sát mái, đóng góp mặt lưng gần như mất.[1]
Hiểu saiChuỗi DC càng dài thì hệ càng khai thác tốt.
Cách hiểu đúngTrần 1500 V DC là giới hạn cứng cho độ dài chuỗi. Voc 49.40 V tuy thấp nhưng vẫn dâng theo hệ số −0.24 %/°C khi trời lạnh. Người thiết kế phải lấy nhiệt độ thấp nhất của vùng làm chuẩn, nếu không chuỗi vượt ngưỡng vào sáng sớm.[1]
Hiểu saiBậc 0~+5W nghĩa là tấm pin đôi lúc giao thiếu watt.
Cách hiểu đúngBậc chọn 0~+5 W chỉ lệch về phía cộng. Bản 720 Wp khi đo luôn nằm trong khoảng 720 đến 725 W, không có tấm pin giao dưới nhãn. Đỉnh đo cao nhất cũng bị chặn dưới +3% so với trị in trên nhãn.[1]
Hiểu saiCell i-TOPCon đã kháng suy giảm thì khỏi bảo trì.
Cách hiểu đúngKhả năng kháng PID, LID và LeTID chỉ chặn hao điện trong lòng cell, không thay được việc lau kính, kiểm khung và soi đầu nối theo lịch. Bụi phủ mặt trước và mối nối lỏng vẫn làm tụt sản lượng dù cell bên trong còn nguyên.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Trina TSM-NEG21C.20-720W FAQ

Mười câu hỏi đáp dưới đây gom các thắc mắc quanh TSM-NEG21C.20-720W, từ bộ trị số điện STC, cách ghép hai mặt kính, công thức đếm tấm pin trên chuỗi, khổ tấm pin và mốc vận hành cho tới bảo hành. Xem qua một lượt để nắm số chính trước khi gọi tư vấn.
TSM-NEG21C.20-720W thuộc dòng nào?
Đây là bản 720 Wp trong series Vertex N công nghệ N-type i-TOPCon của Trina Solar. Tấm pin kẹp 132 cell N-type i-TOPCon giữa hai lớp kính cường lực 2.0 mm, hiệu suất module 23.2%. Cả mặt trước và mặt lưng đều phát điện, hệ số mặt sau 80% (±5%).[1]
Bộ trị số điện ở STC ra sao?
Tại STC, tấm pin cho 720 Wp với bậc chọn 0~+5 W và hiệu suất 23.2%. Điểm phát mạnh nhất ở Vmpp 41.30 V và Impp 17.44 A. Đo hở mạch ra Voc 49.40 V, đo ngắn mạch ra Isc 18.49 A.[1]
Cell trong tấm pin là loại gì?
Tấm pin có 132 cell N-type i-TOPCon đơn tinh thể cắt nửa. Loại cell này đã chứng nhận kháng PID, LID và LeTID. Đi kèm là hệ số nhiệt Pmax −0.29 %/°C, giúp đầu ra ít dao động khi mặt kính nóng dần lên dưới nắng.[1]
Mặt sau tấm pin có phát điện không?
Có. Cấu trúc hai mặt kính cho mặt lưng phát điện cùng lúc với mặt trước, hệ số mặt sau 80% (±5%). Khi nền dưới giàn hắt sáng mạnh và lưng tấm pin chừa khe thoáng, phần sau bù thêm lượng điện mà tấm pin một mặt kính không có.[1]
Kích thước và khối lượng tấm pin bao nhiêu?
Tấm pin đo 2384 x 1303 x 33 mm và nặng 38.3 kg. Kính trước 2.0 mm phủ chống phản xạ, kính sau cũng 2.0 mm, cả hai đều cường lực nhiệt. Khung là nhôm anode hóa 33 mm. Mỗi thùng 33 tấm pin, một container 40′ xếp được 594 tấm pin.[1]
Giới hạn vận hành của tấm pin thế nào?
Áp hệ thống tối đa 1500 V DC cho cả IEC và UL. Dải nhiệt làm việc từ −40°C đến +70°C. Cầu chì chuỗi tối đa 35 A. Trị NOCT là 43 ± 2°C, dùng để ước nhiệt độ tấm pin khi phơi nắng thực tế.[1]
Tính số tấm pin tối đa một chuỗi ra sao?
Đầu tiên tra nhiệt độ môi trường thấp nhất ở công trình (T_min). Sau đó tính Voc thực = 49.40 × [1 + (−0.24/100) × (T_min − 25)]. Cuối cùng lấy 1500 ÷ Voc thực rồi làm tròn xuống ra số tấm pin tối đa. Voc 49.40 V thấp nên ghép được chuỗi dài, 1500 V là trần cứng.[1]
Hộp nối, cáp và đầu nối là loại gì?
Hộp nối sau tấm pin đạt cấp IP68. Cáp tiết diện 4.0 mm², bản portrait 370/230 mm, chiều dài tùy chỉnh được. Đầu nối chọn giữa TS4, TS4 Plus hoặc MC4 EVO2, và phải ghép cùng một kiểu ở hai đầu để tránh nóng mối và hở tiếp xúc.[1]
Công suất theo bậc lợi điện mặt sau bao nhiêu?
Ở mốc lợi điện mặt sau 5%, tấm pin lên 756 W với Impp 18.31 A và Isc 19.41 A. Ở mốc 10%, tấm pin đạt 792 W với Impp 19.18 A và Isc 20.34 A. Hai mốc này không đổi Voc và Vmpp, hai trị vẫn ở 49.40 V và 41.30 V.[1]
Thời hạn bảo hành của tấm pin bao lâu?
Bảo hành chia đôi: công suất 30 năm và sản phẩm 12 năm. Năm đầu giảm tối đa 1% (giữ ≥99.0%), sau đó tối đa 0.4% mỗi năm, đến cuối năm 30 vẫn còn từ 87.4% công suất. Khi cần xử lý bảo hành, giữ số serial, hóa đơn mua và hồ sơ lắp đặt.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Trina TSM-NEG21C.20-720W và nhận báo giá Báo giá

Giá tấm pin TSM-NEG21C.20-720W xê dịch theo thời điểm, số lượng, cách mua tấm pin rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước rồi mới báo giá, để phương án bám sát nhu cầu thật của công trình.

Trước lúc xin báo giá TSM-NEG21C.20-720W, chủ đầu tư nên tách bạch hai trường hợp. Trường hợp một là mua tấm pin rời nhằm mở rộng hoặc thay thế trong hệ đang chạy. Trường hợp hai là lắp trọn gói cả hệ gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp cùng nghiệm thu. Cơ cấu chi phí hai trường hợp lệch nhau, nên khảo sát hiện trạng là việc bắt buộc làm trước khi chốt giá.

TẤM RỜI

Giá tấm pin TSM-NEG21C.20-720W

Dành cho chủ đầu tư muốn mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội kỹ thuật đang lắp. Để báo giá cần chốt đúng mã TSM-NEG21C.20-720W, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí vận chuyển.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Dành cho chủ đầu tư muốn làm trọn vẹn một hệ điện mặt trời. Mức giá tùy số lượng tấm pin, loại inverter, kết cấu mái, độ dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách khai thác mặt sau và điều kiện thi công tại chỗ.

Gửi yêu cầu báo giá

Gửi đủ thông tin sẽ báo giá nhanh hơnChủ đầu tư nên cung cấp hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, chọn mua tấm pin rời hay lắp trọn gói, số lượng tấm pin cần và mốc thời gian dự kiến thi công. Bộ thông tin này rút ngắn quá trình chốt phương án.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

TSM-NEG21C.20-720W là module Vertex N hai mặt kính của Trina Solar, cho 720 Wp và hiệu suất module 23.2% ở STC. Hệ số nhiệt Pmax là −0.29 %/°C, tấm pin kháng PID, LID và LeTID. Hệ số phát điện hai mặt là 80% (±5%).[1] Tấm pin đạt IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 12 năm bảo hành sản phẩm và 30 năm bảo hành công suất.[3] Việt Nam Solar phân phối chính hãng TSM-NEG21C.20-720W và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn

Đánh giá TSM-NEG21C.20-720W - Tấm Pin NLMT Trina Solar 720Wp - VertexN

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
