Inverter hybrid này dùng để làm gì?

Dùng cho hệ điện mặt trời có lưu trữ: ưu tiên tự dùng, sạc/xả pin và cấp điện dự phòng khi mất điện (tùy cấu hình Backup/Off-grid).

Model này là 3 pha hay 1 pha? Điện áp pin loại nào?

S6-EH3P… là hybrid 3 pha, điện áp thấp (LV), hỗ trợ dải pin 40–60 V.

Có chạy khi mất điện không? Chuyển mạch bao lâu?

Có, khi đấu đúng ngõ Backup/Off-grid và có pin/nguồn phù hợp. Thời gian chuyển chế độ theo công bố của hãng < 10 ms. Ngõ Backup/Off-grid cần tách khỏi lưới để tránh hồi tiếp nguồn.

PV oversize tối đa và dòng PV đầu vào tối đa?

Hỗ trợ PV oversize đến 160% công suất DC danh định và hỗ trợ dòng PV đầu vào tới 21 A (phù hợp module công suất cao).

Có quá tải khi chạy ngoài lưới không?

Theo thông tin hãng, chế độ ngoài lưới hỗ trợ quá tải 200% trong 10 giây, giúp khởi động tải có dòng khởi động cao.

3 pha nhưng tải không cân bằng có ổn không?

Có. Hỗ trợ đầu ra 3 pha không cân bằng; mỗi pha có thể cấp tối đa đến 50% công suất danh định (tùy cấu hình/giới hạn theo tài liệu của model).

Có hỗ trợ song song (parallel) không?

Có. Hỗ trợ tối đa 6 inverter ghép song song để tăng dung lượng hệ thống (tùy thiết kế và điều kiện thi công).

Có màn hình lớn & giám sát từ xa không?

Có màn hình cảm ứng 7 inch; hỗ trợ giám sát/điều khiển qua nền tảng SolisCloud (tùy logger và kết nối).

Tài Liệu Tải Xuống Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Tài Liệu	Link Tải
Datasheet (Thông Số) Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L	Tại Đây
Quick-Start-Guide (Hướng dẫn cài đặt) Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L	Tại Đây
Warranty (Chính sách bảo hành) S6-EH3P18K02-NV-YD-L	Tại Đây
User Manual (Tài liệu cài đặt) S6-EH3P18K02-NV-YD-L	Tại Đây
Tài liệu xử lí lỗi – mã lỗi S6-EH3P18K02-NV-YD-L	Tại Đây
Tra Cứu Seri Sản Phẩm Chính Hãng S6-EH3P18K02-NV-YD-L	Tại Đây
Tiêu Chuẩn Quốc Tế Đạt Được	Tại Đây, Tại Đây
Chứng Nhận Nhà Phân Phối Solis	Tại Đây
Giải Thưởng Solis đạt được	Tại Đây
Về thương hiệu Solis	Tại Đây

[Áp Thấp] Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Thông số kỹ thuật chi tiết Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Thông số kỹ thuật	Thông số
Model code / Mã sản phẩm	S6-EH3P18K02-NV-YD-L (Hybrid 3 pha, điện áp thấp)
Rated AC Output Power / Công suất AC định mức (phía lưới)	18 kW
Max Apparent Output Power / Công suất biểu kiến đầu ra tối đa	18 kVA
PV Recommended Array Size / Kích thước mảng PV đề xuất	36 kW
Max Usable PV Input Power / Công suất PV tối đa có thể sử dụng	28.8 kW
Max PV Input Voltage / Điện áp PV đầu vào tối đa	1000 V
Rated PV Voltage / Điện áp PV định mức	550 V
Start Voltage / Điện áp khởi động	160 V
MPPT Voltage Range / Dải điện áp MPPT	200 – 850 V
Max PV Input Current / Dòng PV đầu vào tối đa	42 A / 42 A
Max Short-circuit Current / Dòng ngắn mạch tối đa	50 A / 50 A
MPPT Number / Max Strings / Số MPPT / Số chuỗi tối đa	2 / 4
Battery Type / Loại pin tương thích	Li-ion / Ắc-quy chì (lead-acid)
Battery Voltage Range / Dải điện áp pin	40 – 60 V
Max Charge/Discharge Current / Dòng sạc-xả tối đa	320 A
Battery Ports / Số lượng cổng pin	2
Max Charge/Discharge Current per Port / Dòng sạc-xả tối đa mỗi cổng	175 A
Battery Communication / Giao tiếp pin	CAN / RS485
Grid Output Voltage / Điện áp lưới định mức	3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V
Grid Frequency / Tần số lưới	50 Hz / 60 Hz
Rated Grid Output Current / Dòng AC định mức (phía lưới)	27.3 A / 26.1 A
Power Factor / Hệ số công suất	> 0.99 (−0.8 ~ +0.8)
THDi / Tổng méo hài dòng tổng	< 3%
Max AC Input Current / Dòng AC đầu vào tối đa (phía lưới)	41 A / 39.2 A
Generator Max Input Power / Công suất máy phát đầu vào tối đa	18 kW
Generator Max Input Current / Dòng máy phát đầu vào tối đa	27.3 A / 26.1 A
Backup Output Power / Công suất ngõ dự phòng	18 kW
Backup Overload / Quá tải ngõ dự phòng	Tối đa 2× công suất định mức, 10 giây
Backup Transfer Time / Thời gian chuyển đổi dự phòng	< 10 ms
Max Continuous AC Pass-through Current / Dòng AC đi qua liên tục tối đa	50 A
Max Efficiency / Hiệu suất tối đa	97.5%
Euro Efficiency / Hiệu suất châu Âu	96.4%
BAT Charge Efficiency (PV/AC) / Hiệu suất sạc pin (PV/AC) tối đa	95.0% / 94.4%
BAT Discharge to AC Efficiency / Hiệu suất xả pin ra AC tối đa	94.5%
Protection / Bảo vệ	Chống đảo: Có • Quá dòng đầu ra: Có • Ngắn mạch: Có • Ngược cực DC: Có • Chống sét: Type II DC / Type II AC (tùy chọn) • AFCI 2.0: Tùy chọn • Công tắc DC: Có
Unbalanced 3-phase Output / Công suất tối đa cho mỗi pha	Tối đa 40% công suất định mức mỗi pha
Ingress protection rating / Cấp bảo vệ	IP66
Dimensions (W × H × D) / Kích thước (R × C × S)	430 × 660 × 305 mm
Weight / Trọng lượng	42 kg
Operating temperature range / Dải nhiệt độ làm việc	-25 ~ +60°C
Cooling type / Phương thức làm mát	Quạt làm mát thông minh
Noise (typ.) / Độ ồn (điển hình)	< 65 dB(A)
Self-consumption (night) / Tự tiêu thụ (ban đêm)	< 30 W
Max. operating altitude / Độ cao hoạt động tối đa	4000 m
Display & Connectivity / Hiển thị & kết nối	Màn hình LCD 7.0″ • Bluetooth + Ứng dụng
Communication / Giao tiếp	CAN, RS485, Ethernet (tùy chọn: Wi-Fi, Cellular, LAN)
Nguồn dữ liệu: Flyer/Datasheet chính thức – Solis S6-EH3P(8-18)K02-NV-YD-L (VN Flyer V1.7). Lưu ý: Các giá trị trong bảng được trích riêng cho model 18K.

Nhận Giá Vừa Cập Nhật 088.60.60.660 Công Trình Nhà Xưởng

Giấy phép hoạt động xây dựng	Giấy phép hoạt động điện lực	Chứng chỉ ISO 9001:2015

Xem 3000+ Công Trình Điện Mặt Trời Thực Tế

Xem Trên Tiktok

Xem Trên Youtube

Xem Trên Facebook

Báo Chí Viết Về Việt Nam Solar

Việt Nam Solar tổ chức hội thảo về năng lượng xanh	Việt Nam Solar hợp tác Huawei phân phối sản phẩm điện mặt trời	Việt Nam Solar thành đối tác phân phối tấm pin mặt trời Panasonic
Việt Nam Solar hợp tác phân phối tấm pin mặt trời Panasonic	Huawei chọn Việt Nam Solar trở thành đối tác chiến lược	Huawei hợp tác với Việt Nam Solar cho ra mắt hệ thống điện mặt trời toàn diện cho dân dụng
Việt Nam Solar đột phá công nghệ tại hội chợ Techmart 2024	Việt Nam Solar khai trương showroom điện mặt trời tại Cần Thơ	Bước tiến mới của Việt Nam Solar tại miền Tây
Huawei - Panasonic - Việt Nam Solar cùng phát triển điện mặt trời	Việt Nam Solar và Risen Energy hợp tác hướng đến mục tiêu chuyển đổi xanh	Huawei hợp tác với Việt Nam Solar ra mắt hệ thống điện mặt trời toàn diện cho thương mại và công nghiệp

Về Việt Nam Solar
✓50 Kỹ Sư Sẵn Sàng Hỗ Trợ Kỹ Thuật
✓Giấy Phép Hoạt Động Điện Lực Số 175/GP-SCT
✓Giấy Phép Hoạt Động Xây Dựng Số HCM-00076550
✓Giấy Chứng Nhận ISO9001:2015 Số 9199302834780-QMS
✓Giấy Chứng Nhận Nhà Phân Phối 30 Thương Hiệu : Link Tra Cứu

Hệ THống Vận Hành Ổn Định Trên 20 Năm





Ghi chú: Nhấp logo để xem chi tiết thương hiệu trên Việt Nam Solar.

Việt Nam Solar Chuyên
✓Tổng Thầu EPC 30mWp 2025
✓Thi Công Lắp Đặt 3000+ Hệ Dân Dụng
✓Phân Phối 1.800 Đối Tác
✓Nhà Phân Phối Chính Thức Hơn 30 Thương Hiệu Solar

Hệ Thống Showroom
🏢 Văn Phòng 📍 188 Đông Hưng Thuận 41, Phường Đông Hưng Thuận, Hồ Chí Minh
🏬 Kho Hồ Chí Minh 📍 2939 QL1A, Tân Thới Nhất, Quận 12, Hồ Chí Minh
🛍️ Showroom Cần Thơ 📍 41D Mậu Thân, Phường Cái Khế, Cần Thơ
🏬 Kho Cần Thơ 📍 90 QL91, KV Thới An 2, Thuận An, Thốt Nốt, Cần Thơ

Liên Hệ Tư Vấn
✓Chính Sách Đối Tác - Nhà Phân Phối
✓Chinh Sách Giới Thiệu Dự Án
✓Chính Sách Đầu Tư Esco / Quỹ Đầu Tư
✓Chính Sách Đối Tác Khu Vực - Vùng

Tìm Tài Liệu
✓Manual - Hướng Dẫn Kỹ Thuật
✓Tiêu Chuẩn Sản Phẩm Solar
✓File Pan Thiết Kế Solar
✓Quy Chuẩn Thi Công Dân Dụng
✓Tra Cứu Sản Phẩm Chính Hãng
✓Tài Liệu Xử Lý Lỗi Từ Hãng
✓Gia Nhập Đối Tác Khu Vực

Mô tả

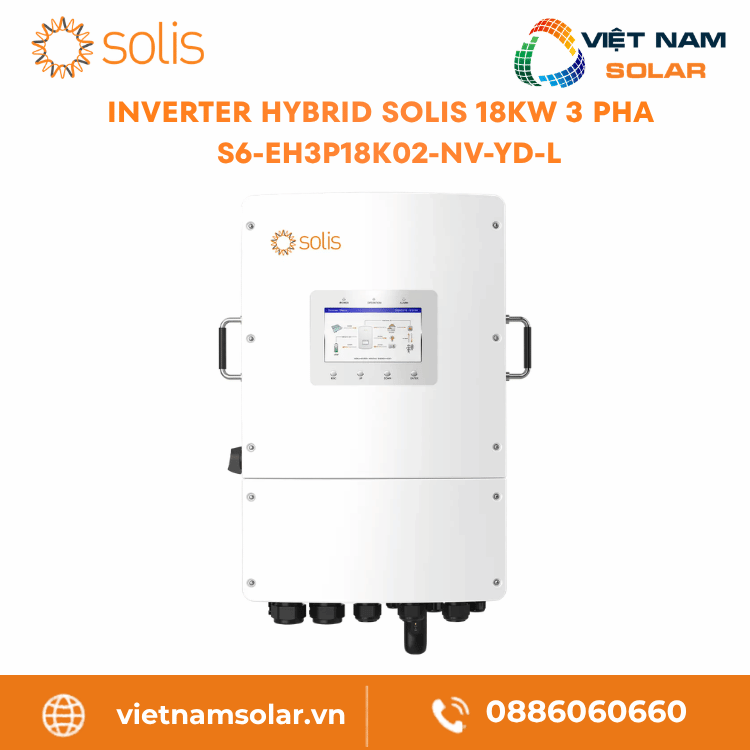

1. Giới thiệu Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Inverter Hybrid Solis 18kW 3 Pha (thuộc series S6-EH3P(8-18)K02-NV-YD-L, bản 18kW thường dùng mã S6-EH3P18K02-NV-YD-L) là biến tần lưu trữ điện áp pin thấp 48V dành cho hệ PV + lưu trữ quy mô dân dụng lớn (và công trình nhỏ cần 3 pha), hỗ trợ vận hành linh hoạt hòa lưới / backup / off-grid để tối ưu tự dùng và dự phòng khi mất điện.

Điểm nổi bật chính (theo mô tả hãng):

Tương thích pin 48V đa thương hiệu: lithium và cả ắc quy chì.
Hỗ trợ máy phát, chuyển mạch cấp UPS nhanh và chuyển chế độ < 10 ms để duy trì cấp điện liên tục cho tải quan trọng.
Hỗ trợ tải 3 pha không cân bằng (mỗi pha tối đa 50% công suất định mức), phù hợp nhà/cơ sở có tải lệch pha.
Mở rộng công suất dễ: hỗ trợ tối đa 6 thiết bị song song (parallel) để tăng dung lượng hệ.
Chịu quá tải 200% trong 10 giây ở chế độ ngoài lưới, giúp khởi động tải có dòng khởi động cao như bơm/điều hòa.
Thiết kế bền bỉ IP66, kèm màn hình cảm ứng 7 inch cho thao tác tại chỗ.
Tối ưu khai thác PV: hỗ trợ PV oversize đến 160% và dòng PV vào đến 21A, phù hợp tấm pin công suất cao.

2. Bảng Thông Số Kỹ Thuật Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

THÔNG SỐ KỸ THUẬT	THÔNG SỐ
Model code / Mã sản phẩm	S6-EH3P18K02-NV-YD-L (Hybrid 3 pha, điện áp thấp)
Rated AC Output Power / Công suất AC định mức (phía lưới)	18 kW
Max Apparent Output Power / Công suất biểu kiến đầu ra tối đa	18 kVA
PV Recommended Array Size / Kích thước mảng PV đề xuất	36 kW
Max Usable PV Input Power / Công suất PV tối đa có thể sử dụng	28.8 kW
Max PV Input Voltage / Điện áp PV đầu vào tối đa	1000 V
Rated PV Voltage / Điện áp PV định mức	550 V
Start Voltage / Điện áp khởi động	160 V
MPPT Voltage Range / Dải điện áp MPPT	200 – 850 V
Max PV Input Current / Dòng PV đầu vào tối đa	42 A / 42 A
Max Short-circuit Current / Dòng ngắn mạch tối đa	50 A / 50 A
MPPT Number / Max Strings / Số MPPT / Số chuỗi tối đa	2 / 4
Battery Type / Loại pin tương thích	Li-ion / Ắc-quy chì (lead-acid)
Battery Voltage Range / Dải điện áp pin	40 – 60 V
Max Charge/Discharge Current / Dòng sạc-xả tối đa	320 A
Battery Ports / Số lượng cổng pin	2
Max Charge/Discharge Current per Port / Dòng sạc-xả tối đa mỗi cổng	175 A
Battery Communication / Giao tiếp pin	CAN / RS485
Grid Output Voltage / Điện áp lưới định mức	3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V
Grid Frequency / Tần số lưới	50 Hz / 60 Hz
Rated Grid Output Current / Dòng AC định mức (phía lưới)	27.3 A / 26.1 A
Power Factor / Hệ số công suất	> 0.99 (−0.8 ~ +0.8)
THDi / Tổng độ méo sóng hài dòng	< 3%
Max AC Input Current / Dòng AC đầu vào tối đa (phía lưới)	41 A / 39.2 A
Generator Max Input Power / Công suất máy phát đầu vào tối đa	18 kW
Generator Max Input Current / Dòng máy phát đầu vào tối đa	27.3 A / 26.1 A
Backup Output Power / Công suất ngõ dự phòng	18 kW
Backup Overload / Quá tải ngõ dự phòng	Tối đa 2× công suất định mức, 10 giây
Backup Transfer Time / Thời gian chuyển đổi dự phòng	< 10 ms
Max Continuous AC Pass-through Current / Dòng AC đi qua liên tục tối đa	50 A
Max Efficiency / Hiệu suất tối đa	97.5%
Euro Efficiency / Hiệu suất Châu Âu	96.4%
BAT Charge Efficiency (PV/AC) / Hiệu suất sạc pin (PV/AC) tối đa	95.0% / 94.4%
BAT Discharge to AC Efficiency / Hiệu suất xả pin ra AC tối đa	94.5%
Protection / Bảo vệ	Chống đảo: Có • Quá dòng đầu ra: Có • Ngắn mạch: Có • Ngược cực DC: Có • Chống sét: Type II DC/Type II AC (tùy chọn) • AFCI 2.0: Tùy chọn • Công tắc DC: Có
Unbalanced 3-phase Output / Công suất tối đa cho mỗi pha	Tối đa 40% công suất định mức mỗi pha
Ingress Protection / Cấp bảo vệ	IP66
Dimensions (W × H × D) / Kích thước (R × C × S)	430 × 660 × 305 mm
Weight / Trọng lượng	42 kg
Operating Temperature / Nhiệt độ vận hành	-25 ~ +60°C
Cooling / Làm mát	Quạt làm mát thông minh
Noise (typ.) / Độ ồn (điển hình)	< 65 dB(A)
Self-consumption (night) / Tự tiêu thụ (ban đêm)	< 30 W
Max Operating Altitude / Độ cao hoạt động tối đa	4000 m
Display & Connectivity / Hiển thị & kết nối	Màn hình LCD 7.0″ • Bluetooth + Ứng dụng
Communication / Truyền thông	CAN, RS485, Ethernet (tùy chọn: Wi-Fi, Cellular, LAN)
Nguồn dữ liệu: Flyer/Datasheet chính thức – Solis S6-EH3P(8-18)K02-NV-YD-L (VN Flyer V1.7). Lưu ý: Các giá trị trong bảng được trích riêng cho model 18K.

3. Đặc Trưng Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Dac tru

ĐẶC TRƯNG / FEATURES
Nhóm đặc trưng 01	Nhóm đặc trưng 02
● Được AI hỗ trợ và phù hợp với VPP – tiết kiệm tối đa, tạo thêm thu nhập ● Hỗ trợ khả năng vận hành chỉ PV, ngoài lưới điện, giúp giảm chi phí ban đầu ● Mức ắc-quy dự phòng có thể tuỳ chỉnh để bảo đảm nguồn điện không bị gián đoạn ● Mở ra các cơ hội tiết kiệm khác thông qua phân tích hợp Nhà máy điện ảo (Virtual Power Plant) ● Hỗ trợ đầu ra ba pha không cân bằng, mỗi pha hỗ trợ đầu ra tối đa là 50% công suất danh định của bộ biến tần ● Hỗ trợ đầu vào PV lên đến 160% công suất DC danh định của bộ biến tần, tăng tối đa mức sử dụng năng lượng mặt trời ● Chuyển đổi liền mạch giữa chế độ lưới điện và ngoài lưới điện trong chưa đến 10 mili giây, bảo đảm khả năng cấp điện liên tục ● Mức quá tải 200% trong 10 giây ở chế độ ngoài lưới điện, bảo đảm khả năng khởi động ổn định cho động cơ, máy bơm nước và hệ thống điều hoà không khí	● Hỗ trợ tối đa 6 thành phần song song, tăng mức điện dung của hệ thống ● Quản lý tải thông minh với chức năng ưu tiên, kéo dài thời gian dự phòng cho tải quan trọng ● Tiêu chuẩn chống xâm nhập IP66, bảo đảm khả năng hoạt động trong điều kiện khắc nghiệt ● Màn hình cảm ứng 7 inch cấp công nghiệp, cung cấp giao diện lớn hơn, dễ sử dụng để vận hành tại chỗ ● Nhiều phương pháp kết nối máy phát điện và điều khiển tự động, mang đến khả năng triển khai cục bộ linh hoạt ● Hỗ trợ dòng điện đầu vào PV lên đến 21 A, tương thích với mô-đun PV công suất cao hơn trong tương lai ● Hỗ trợ ghép nối DC và AC, giúp dễ dàng mở rộng PV, sạc ắc-quy và cấp điện cho tải một cách đáng tin cậy, ngay cả trong điều kiện ngoài lưới điện
Ghi chú: Bảng tổng hợp theo nội dung “Đặc trưng” bạn cung cấp (bố cục 2 cột tương thích desktop & mobile nhờ khung cuộn ngang).

4. Hướng dẫn cài đặt nhanh Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

HẠNG MỤC / ITEM	HƯỚNG DẪN NHANH / QUICK GUIDE
Model / Mã sản phẩm	S6-EH3P18K02-NV-YD-L (thuộc series S6-EH3P(8-18)K02-NV-YD-L)
1) An toàn & chuẩn bị / Safety
Ngắt nguồn & kiểm tra điện áp	Trước khi đi dây AC: tắt OCPD (CB), đo để xác nhận điện áp AC = 0 Vac. Trước khi đấu pin (battery): đảm bảo pin đã tắt, đo xác nhận điện áp pin = 0 Vdc. Khuyến nghị: thi công bởi kỹ thuật viên/đơn vị có chuyên môn, tuân thủ tiêu chuẩn điện địa phương.
2) Khoảng cách lắp đặt / Installation clearance
Không gian tối thiểu	Yêu cầu khoảng hở tối thiểu theo hướng dẫn “Installation Clearance”. Giá trị tham chiếu trong hình minh họa: ≥300 mm, ≥500 mm, và khoảng cách giữa các máy ≥700 mm (tùy vị trí).
3) Tiếp địa PE / Grounding
Lắp dây PE	Điểm tiếp địa ngoài nằm bên phải inverter; chuẩn bị cos OT: M5. Tháo vít M5, đấu dây tiếp địa và siết lực: 3.3 N·m.
4) Cáp PV / PV input cable
Đầu nối & yêu cầu cơ bản	Đầu nối PV: MC4. Đảm bảo Voc mảng PV nằm trong giới hạn inverter và đúng cực tính “DC+ / DC-”.
Tuốt dây & tiết diện khuyến nghị	Chiều dài tuốt dây: 7 ± 0.5 mm. Tiết diện cáp: 4.0 – 6.0 mm² (khuyến nghị 4.0 mm² ~ 12AWG).
5) Cáp Battery / Battery cable
Điều kiện trước khi đấu	Đảm bảo pin đã tắt và đo xác nhận 0 Vdc trước khi thao tác.
Đầu cốt & cỡ cáp khuyến nghị (series 8–18K)	Đầu cực BAT+/BAT-: cốt/đầu cos dùng M8 screws ×4; ghi chú kích thước “BAT … 24mm”. Khuyến nghị cáp cho (8–18)K: 1 AWG ×4 (≈ 42.41 mm² ×4). Mỗi cực BAT+ có 2 ngõ vào, mỗi ngõ tối đa 175 A; BAT- tương tự.
6) Đi dây AC / AC wiring
Nguyên tắc chung	Trước khi lắp AC: tắt CB/OCPD và đo xác nhận AC = 0 Vac. Có 3 nhóm terminal AC; các bước lắp đặt tương tự nhau.
Lực siết & tiết diện cáp (tham chiếu)	AC Grid: 4–5 N·m, tiết diện khuyến nghị 8–6 AWG (6–10 mm²). AC Backup/AC Gen: 4–5 N·m, 10–6 AWG (4–10 mm²). PE: 4–5 N·m, 6 AWG (10 mm²).
7) Cổng giao tiếp / Communication ports
COM1 / COM2-3 / COM4-5	COM1 (USB): dùng cho kết nối Solis data logger. COM2/3: cable gland 4 lỗ, dùng cho kết nối RJ45 bên trong hộp đấu dây. COM4/5: cable gland 6 lỗ, dùng cho kết nối 16-pin terminal block bên trong hộp đấu dây.
8) Terminal giao tiếp & pinout / Terminals & pinout
BMS (CAN) – pinout RJ45	Theo chuẩn EIA/TIA 568B: CAN-H: Pin 4 (Blue) CAN-L: Pin 5 (Blue/White)
Meter (RS485) – pinout RJ45 (tùy chọn)	Theo chuẩn EIA/TIA 568B: RS485A: Pin 1 (Orange/White) RS485B: Pin 2 (Orange)
9) CT / Meter / Đo lường lưới
CT (bắt buộc cho hybrid)	CT đi kèm bắt buộc cho hệ hybrid; dùng để nhận biết chiều dòng lưới & trạng thái vận hành. Model CT: ESCT-TA16-100A/50mA. Lưu ý hướng CT: mũi tên/chiều CT hướng về lưới (towards to grid).
10) Song song & máy phát / Parallel & Generator
Kết nối song song (tùy chọn)	Tối đa 6 inverter có thể ghép song song. Kết nối bằng terminal P-A và P-B. DIP switch: máy đầu & cuối = ON, các máy còn lại = OFF. Dùng cáp CAT5 có shield, chiều dài giữa 2 inverter ≤ 5 m.
G-V (dry contact) cho máy phát	G-V là tín hiệu tiếp điểm khô (voltage-free dry contact), dùng để nối với NO relay của máy phát để khởi động máy phát khi cần.
11) Cài đặt nhanh trên APP SolisCloud / APP quick setup
Bước 1–2: Kết nối Bluetooth	Bật Bluetooth → mở SolisCloud → More Tools → Local Operation → Connect with Bluetooth. Chọn thiết bị theo tên Bluetooth = SN inverter; có thể bấm Search Device / kéo để refresh.
Bước 3: Đăng nhập & mật khẩu	Chọn loại tài khoản: Installer hoặc Owner và đặt mật khẩu xác thực điều khiển. Lần đăng nhập đầu tiên để thiết lập ban đầu phải do Installer thực hiện.
Bước 4: Thiết lập ban đầu	Set Date/Time (có thể đồng bộ theo điện thoại). Chọn Battery model đúng thực tế; nếu chưa gắn pin, chọn No Battery để tránh alarm. Mặc định SOC: over discharge 20%, force charge 10%. Chọn Meter setting đúng loại meter; nếu chưa có meter, chọn No Meter để tránh alarm; gợi ý lắp meter tại điểm đấu lưới và chọn Meter in Grid.
Nguồn dữ liệu: Quick Installation Guide – S6-EH3P(8-18)K02-NV-YD-L (Version 1.0), Ginlong Technologies.

5. User Manual Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

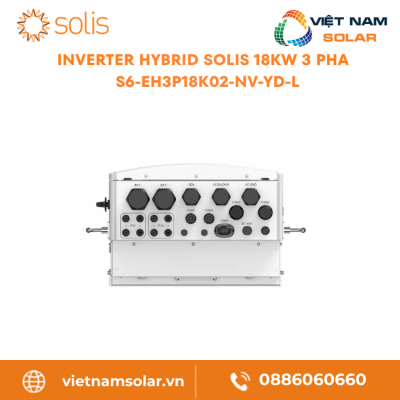

HẠNG MỤC / ITEM	MÔ TẢ / DESCRIPTION
DC Switch / Công tắc DC	Cắt/đóng nguồn DC trong inverter (PV/Battery). Luôn tắt trước khi thao tác đấu nối.
Battery Input / Cổng pin	Cổng đấu nối pin điện áp thấp (LV). Hỗ trợ đấu cực đúng (+/−) và siết lực theo khuyến nghị.
PV Input / Cổng PV	Đầu vào chuỗi PV (MC4). Đảm bảo đúng cực tính, không cắm/rút khi đang có tải.
AC Grid Port / Cổng AC lưới	Đấu nối ra lưới 3 pha (R/S/T/N/PE theo sơ đồ). Dùng CB/ELCB theo tiêu chuẩn địa phương.
AC Backup Port / Cổng Backup	Ngõ ra dự phòng cấp tải quan trọng (khi cấu hình backup). Cần tách tải & bảo vệ phù hợp.
Smart Port / Cổng Smart	Kết nối công tơ/CT, Smart Load hoặc tín hiệu điều khiển (tùy cấu hình hệ).
COM2/COM3 (RS485…) / Cổng truyền thông	Kết nối thiết bị đo, BMS, các module truyền thông theo hướng dẫn hãng.
Datalogger Stick (COM4/COM5) / Datalogger	Cắm datalogger để giám sát lên nền tảng (SolisCloud) qua Wi-Fi/4G/LAN (tùy loại).
Bluetooth Antenna / Ăng-ten Bluetooth	Hỗ trợ kết nối Bluetooth để commissioning/cài đặt tại chỗ qua app.
ON/OFF Switch / Nút ON/OFF	Bật/tắt thiết bị theo quy trình vận hành (kết hợp DC switch & CB AC).
Gợi ý: Khi lên bố trí tủ điện, nên chừa không gian thao tác cáp PV/Pin/AC và vị trí lắp datalogger để tối ưu Wi-Fi/4G.

NỘI DUNG / CONTENT	HƯỚNG DẪN NHANH / QUICK GUIDE
Cảnh báo nhiệt / Hot Surface	Heatsink có thể lên đến ~75°C. Tránh chạm trực tiếp khi đang vận hành.
Khoảng hở thông gió / Clearances	Tối thiểu 300 mm với vật cản • 700 mm giữa các inverter • Mặt trước khuyến nghị ≥ 500 mm • Đáy inverter cách sàn ≥ 500 mm.
Điều kiện môi trường / Environment	Nhiệt độ môi trường theo điều kiện lắp đặt/vận hành trong manual; độ ẩm tham chiếu tối đa ~95% (không ngưng tụ).
Tránh nắng trực tiếp / Avoid Sunlight	Khuyến nghị tránh nắng trực tiếp để hạn chế giảm công suất và lão hóa linh kiện/gioăng.
Bề mặt lắp / Mounting Surface	Vật liệu không cháy, khả năng chịu tải ≥ 4× khối lượng inverter.
PV Cable (MC4) / Dây PV	Tiết diện tham chiếu: 4–6 mm² (khuyến nghị 4 mm²) • Siết lực đầu nối tham chiếu: ~2.7–3.3 N·m.
Battery Cable / Dây pin LV	Tiết diện tham chiếu: 6–10 mm² • Siết lực đầu cực tham chiếu: ~4–5 N·m • Luôn kiểm tra đúng cực tính (+/−).
AC Grid/Backup Cable / Dây AC	Tiết diện & CB chọn theo dòng định mức và tiêu chuẩn địa phương • Siết lực đầu cốt tham chiếu: ~4.5–5 N·m.
Lưu ý: Thông số tiết diện/siết lực ở trên là mức tham chiếu theo manual; khi thi công thực tế cần đối chiếu dòng điện, chiều dài tuyến dây, sụt áp và tiêu chuẩn IEC/TCVN/địa phương.

THÀNH PHẦN / COMPONENT	Ý NGHĨA / MEANING
LED1 – Status (xanh)	Tắt: không hoạt động/lỗi nguồn • Sáng: hoạt động bình thường • Nhấp nháy: đang chạy nhưng công suất thấp hơn kỳ vọng do điều kiện bên ngoài (bức xạ/nhiệt độ…)
LED2 – Communication (xanh)	Tắt: không giao tiếp • Sáng: đã kết nối thiết bị giám sát nhưng không truyền dữ liệu • Nhấp nháy: giao tiếp & truyền dữ liệu bình thường
LED3 – Fault (đỏ)	Tắt: không lỗi • Sáng: có lỗi (fault) • Nhấp nháy: cảnh báo (alarm)
Phím ESC	Thoát/Trở về menu trước • Giữ để về màn hình chính (tùy menu).
Phím ENT	Xác nhận/Enter menu cài đặt.
Phím ▲ / ▼	Di chuyển menu / tăng-giảm giá trị cài đặt.
Mẹo nhanh: Nếu LED đỏ sáng liên tục, ưu tiên đọc mã lỗi trên màn hình HMI và kiểm tra lần lượt: pin (BMS/CAN/RS485), PV (điện áp/cực tính), lưới (điện áp/tần số), CB/ELCB.

BƯỚC / STEP	NỘI DUNG THỰC HIỆN / ACTION
1) Trước khi vận hành	Kiểm tra đấu nối đúng sơ đồ • Tiếp địa chắc chắn • CB/thiết bị bảo vệ đúng chuẩn • Xác nhận điện áp PV/pin nằm trong dải cho phép • Đảm bảo DC switch đang OFF trước khi hoàn tất đấu nối.
2) Commissioning (App)	Dùng SolisCloud để cấu hình cơ bản (kết nối Bluetooth/thiết bị giám sát) • Nhập/kiểm tra thông số hệ thống theo thực tế (pin, PV, lưới, backup…).
3) Khởi động	Sau khi cài đặt xong: inverter có thể khởi động tự động khi đóng nguồn theo cấu hình. Nếu không khởi động, kiểm tra lại kết nối Battery và PV, cực tính và DC switch.
4) Tắt hệ thống (Shutdown)	Tắt PV & Battery DC switch để tránh điện áp cao → chờ màn hình HMI tắt hẳn → tắt AC switch/CB phía lưới/backup (theo cấu hình hệ).
5) Giám sát vận hành	Theo dõi trạng thái qua SolisCloud/datalogger • Quan sát LED (Status/Com/Fault) • Khi có alarm/fault, ưu tiên đọc mã hiển thị và xử lý theo hướng dẫn.
Nguồn dữ liệu: Trích & tóm tắt theo User Manual – Solis S6-EH3P18K02-NV-YD-L (EUR) – V1.0 (20251201). (Nội dung đã được diễn giải ngắn gọn để dễ dán lên trang sản phẩm.)

6. Câu hỏi thường gặp (FAQ) – Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

CÂU HỎI / QUESTION	TRẢ LỜI NGẮN / ANSWER

1 Inverter hybrid này dùng để làm gì? #Tự_dùng • #Lưu_trữ • #Dự_phòng	Dùng cho hệ điện mặt trời có lưu trữ: ưu tiên tự dùng, sạc/xả pin và cấp điện dự phòng khi mất điện (tùy cấu hình Backup/Off-grid).
2 Model này là 3 pha hay 1 pha? Điện áp pin loại nào? #3P • #LV_40-60V	S6-EH3P… là hybrid 3 pha, điện áp thấp (LV), hỗ trợ dải pin 40–60 V.
3 Có chạy khi mất điện không? Chuyển mạch bao lâu? #Backup • #<10ms	Có, khi đấu đúng ngõ Backup/Off-grid và có pin/nguồn phù hợp. Hãng nêu chuyển lưới ↔ ngoài lưới < 10 ms. Lưu ý: Ngõ Backup/Off-grid phải tách khỏi lưới để tránh hồi tiếp nguồn.
4 PV oversize tối đa và dòng PV đầu vào tối đa? #PV_160% • #PV_21A	Hỗ trợ PV vào đến 160% công suất DC danh định và hỗ trợ dòng PV đầu vào tới 21 A (phù hợp module công suất cao).
5 Có quá tải khi chạy ngoài lưới không? #200%_10s	Hãng nêu quá tải 200% trong 10 giây ở chế độ ngoài lưới, hỗ trợ khởi động tải nặng như bơm/động cơ/điều hòa.
6 3 pha nhưng tải không cân bằng có ổn không? #Unbalance • #50%/pha	Có. Hỗ trợ đầu ra 3 pha không cân bằng, mỗi pha tối đa đến 50% công suất danh định của inverter.
7 Có hỗ trợ song song (parallel) không? #≤6_Parallel	Có. Hỗ trợ tối đa 6 inverter song song để tăng dung lượng hệ thống (tùy thiết kế/thi công).
8 Có màn hình lớn & giám sát từ xa không? #7inch • #SolisCloud	Có màn hình cảm ứng 7 inch cấp công nghiệp; hỗ trợ giám sát/điều khiển qua nền tảng (tùy logger/kết nối).
Ghi chú: Bảng FAQ này tổng hợp theo các thông tin bạn đã cung cấp (ảnh “Đặc trưng”, flyer và manual/quick installation). Khi triển khai thực tế, ưu tiên sơ đồ đấu nối/terminal đúng theo manual đúng phiên bản cho S6-EH3P18K02-NV-YD-L.

Thông Tin Liên Hệ Việt Nam Solar Mua Hàng Việt Nam Solar Là Đại Lý Phân Phối Chính Thức

Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

VNS

Lý do lựa chọn Việt Nam Solar

Tư vấn đúng cấu hình – đúng nhu cầu tải:
Khảo sát tải 3 pha thực tế, đề xuất phương án tự dùng + lưu trữ + dự phòng phù hợp; tối ưu nguồn cho tải quan trọng khi mất điện qua cổng AC Backup/Off-grid.
Thiết kế an toàn theo manual Solis:
Bố trí tủ điện chuẩn, lắp OCPD/MCB theo từng nhánh; đảm bảo tủ Backup/Off-grid không nối điện với tủ Grid (đúng khuyến nghị manual), giảm rủi ro hồi tiếp nguồn.
Đấu nối & kiểm tra CT/đo công suất chuẩn kỹ thuật:
CT là bắt buộc để đo chiều công suất lưới/tải (Zero-export/tự tiêu thụ). VNS hỗ trợ lắp đúng hướng mũi tên → Grid và đấu dây đúng chân theo sơ đồ manual để hệ chạy ổn định.
Tối ưu PV & hiệu suất vận hành:
Hỗ trợ thiết kế chuỗi PV theo dải MPPT, tận dụng khả năng PV oversize và dòng PV cao phù hợp tấm pin công suất lớn; giảm cắt công suất và tối ưu tự dùng.
Thi công gọn – tối ưu không gian & thông gió:
Chọn vị trí treo phù hợp, tránh nắng gắt/mưa tạt; đảm bảo khoảng hở thông gió, đi dây gọn (PV/AC/Pin/COM) để dễ kiểm tra & bảo trì.
Hỗ trợ vận hành & xử lý lỗi cơ bản:
Hướng dẫn thao tác an toàn theo manual (chờ xả điện, kiểm tra PV/DC trước khi thao tác), hỗ trợ cấu hình giám sát từ xa (SolisCloud/logger) và vận hành tải dự phòng.
Minh bạch thương mại:
Báo giá rõ ràng theo bộ giải pháp (inverter + phụ kiện + tủ bảo vệ + vật tư), nêu rõ điều kiện giao hàng, VAT và tiến độ triển khai.

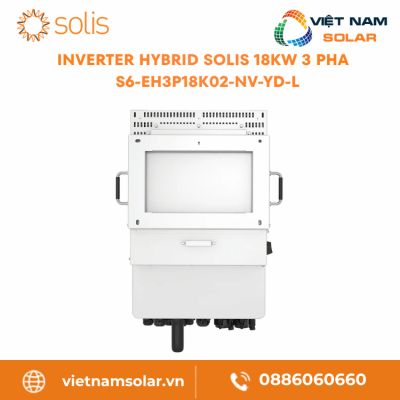

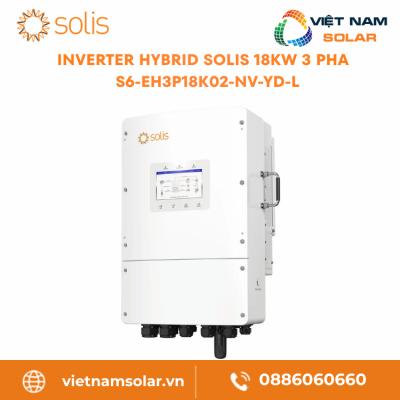

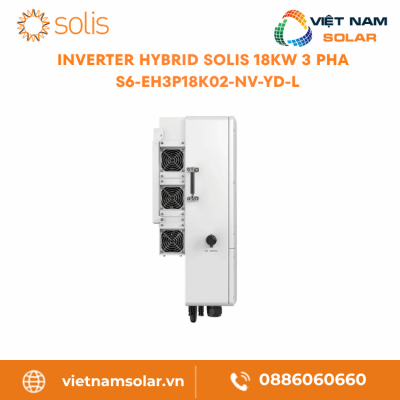

Solis Hybrid 18kW 3P (LV)

Model: S6-EH3P18K02-NV-YD-L

Hybrid • Backup/Off-grid • Generator

CT bắt buộc • SolisCloud (tùy logger)

3 pha • LV 40–60V • IP66

Liên hệ

Việt Nam Solar (VNS) – Hỗ trợ kỹ thuật & thương mại giải pháp
Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L.

CÔNG TY TNHH VIỆT NAM
SOLAR
– MST: 0315209693

Văn phòng/BH: 188 Đông Hưng Thuận 41, P. Đông Hưng Thuận, TP.HCM
Showroom Cần Thơ: 41D Mậu Thân, P. Cái Khế, TP. Cần Thơ
Kho HCM: 2937 QL1A, P. Đông Hưng Thuận, TP.HCM
Kho Cần Thơ: 139–137 Tuyến tránh Thốt Nốt, P. Thốt Nốt, TP. Cần Thơ
Hotline: 0981.982.979 – 088.60.60.660
Email: lienhe@vietnamsolar.vn – kythuat@vietnamsolar.vn
Website: vietnamsolar.vn

Để nhận đề xuất kỹ thuật và báo giá chi tiết cho
Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L, vui lòng cung cấp:
công suất PV dự kiến (kWp), loại pin/điện áp pin (LV 40–60V), nhu cầu tải dự phòng (tải quan trọng),
vị trí lắp đặt, sơ đồ tủ điện hiện có (Grid/Backup), khoảng cách đường cáp và thời gian triển khai.

Đánh giá [Áp Thấp] Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

0.0/5

★★★★★

0 đánh giá

Viết đánh giá

Chưa có đánh giá nào.

Thảo luận

Tài Liệu Tải Xuống Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

[Áp Thấp] Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Thông số kỹ thuật chi tiết Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

1. Giới thiệu Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

2. Bảng Thông Số Kỹ Thuật Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

3. Đặc Trưng Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

4. Hướng dẫn cài đặt nhanh Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

5. User Manual Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

6. Câu hỏi thường gặp (FAQ) – Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Lý do lựa chọn Việt Nam Solar

Liên hệ

Về Việt Nam Solar

Việt Nam Solar

Hỗ Trợ Khách Hàng

Chứng Chỉ Hoạt Động Xây Dựng

Chứng Nhận ISO9001:2015

Tài Liệu Tải Xuống Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

[Áp Thấp] Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Thông số kỹ thuật chi tiết Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

1. Giới thiệu Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

2. Bảng Thông Số Kỹ Thuật Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

3. Đặc Trưng Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

4. Hướng dẫn cài đặt nhanh Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

5. User Manual Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

6. Câu hỏi thường gặp (FAQ) – Inverter Hybrid Solis 18KW 3 Pha – S6-EH3P18K02-NV-YD-L

Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Lý do lựa chọn Việt Nam Solar

Liên hệ

Sản phẩm tương tự

Về Việt Nam Solar
