RS485 là tên thông dụng của chuẩn truyền nối tiếp cân bằng đa điểm mang số hiệu ANSI/TIA-485-A.[5] Chuẩn do Telecommunications Industry Association công bố ngày 1 tháng 3 năm 1998.[5]
Đặc tả Modbus nối tiếp cho phép 32 thiết bị trên một bus RS485 khi chưa dùng bộ lặp.[1] Cáp trục dài tối đa 1000 m ở tốc độ 9600 baud với dây cỡ AWG26 trở lên.[1] Chuẩn quốc tế ISO/IEC 8482:1993 nêu cáp trục tới 1200 m và tốc độ tín hiệu tới 12,5 Mbit/s.[8]
Hai đầu cáp trục phải lắp điện trở đầu cuối, đặc tả Modbus nêu giá trị 150 Ω công suất 0,5 W.[1] Trong điện mặt trời, SunSpec Modbus chuẩn hóa dữ liệu cho biến tần, pin lưu trữ và công tơ.[15] Tài liệu giới thiệu của SunSpec ghi giao diện vật lý Modbus có trên khoảng 80 phần trăm thiết bị nguồn phân tán đã lắp đặt.[16]
RS485 là chuẩn điện cho truyền nối tiếp cân bằng đa điểm, cho phép nhiều bộ phát và bộ thu dùng chung một hệ cáp.[5] Cổng RS485 trên thiết bị là điểm đấu vật lý của bus đó, thường gồm hai dây tín hiệu và một dây chung.[1] Giao thức Modbus chạy trên bus này để đọc và ghi dữ liệu giữa máy khách và máy chủ.[2]
1. RS485 là gì và cổng RS485 dùng để làm gì Định nghĩa
RS485 là tên thông dụng của chuẩn giao tiếp nối tiếp cân bằng đa điểm do TIA ban hành.[5] Số hiệu hiện hành của chuẩn này là ANSI/TIA-485-A, công bố ngày 1 tháng 3 năm 1998.[5] Chuẩn mô tả đặc tính điện của bộ phát và bộ thu dùng để trao đổi tín hiệu nhị phân trên kết nối đa điểm.[5] Cổng RS485 trên thiết bị là điểm đấu vật lý để nhiều thiết bị dùng chung một đường cáp.[5] Trong tự động hóa, giao tiếp RS485 là nền cho các giao thức công nghiệp như Modbus chạy trên mạng điều khiển.[24]
Định nghĩa cổng RS485 theo chuẩn TIA
TIA là tổ chức phát triển tiêu chuẩn được ANSI công nhận.[6] TIA phát hành chuẩn với tiêu đề Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems.[5] Đặc tả Modbus nối tiếp gọi lớp vật lý này là EIA/TIA-485 còn tài liệu thiết bị thường ghi RS-485.[1] Bản A của chuẩn dài 28 trang, còn hiệu lực và tương thích với ISO/IEC 8482:1993.[5]
RS485 là cổng gì và dùng để làm gì
Cổng RS485 cho phép nhiều bộ phát và bộ thu cùng nối vào một hệ cáp dùng chung.[5] Mạng hiện trường loại này bỏ được kiểu đi dây điểm nối điểm giữa bộ điều khiển và từng cảm biến.[24] NIST ghi nhận các giao thức chuẩn và giao thức riêng chạy trên đường truyền nối tiếp để chuyển dữ liệu về trung tâm điều khiển.[24] Nhờ vậy một tuyến RS485 có thể gom dữ liệu của tới 32 thiết bị khi chưa dùng bộ lặp.[1]
Phân biệt RS485 với giao thức truyền thông
RS485 chỉ quy định phần điện của đường truyền, không quy định nội dung bản tin.[5] Modbus là giao thức lớp ứng dụng định nghĩa cấu trúc bản tin giữa máy khách và máy chủ.[2] Modbus có thể chạy trên RS232, RS485 hoặc ra Ethernet qua thiết bị chuyển đổi.[4] Mô đun truyền thông RS485 gắn thêm vào thiết bị chỉ mở rộng lớp vật lý chứ không đổi giao thức.[4]
2. Chuẩn RS485 theo TIA-485-A và ISO/IEC 8482 quy định điều gì Tiêu chuẩn
Chuẩn RS485 được TIA phát hành dưới số hiệu ANSI/TIA-485-A vào ngày 1 tháng 3 năm 1998.[5] Phạm vi của chuẩn là đặc tính điện của bộ phát và bộ thu dùng trong hệ đa điểm số cân bằng.[5] Chuẩn quy định các phép đo điện áp, dòng điện và điện trở tại điểm đấu nối thiết bị.[5] Bản quốc tế tương ứng là ISO/IEC 8482:1993 về kết nối đa điểm trên đôi dây xoắn.[8] ISO/IEC 8482:1993 nêu cấu hình hai dây hoặc bốn dây và truyền tín hiệu nhị phân hai chiều.[8]
Nội dung chuẩn ANSI/TIA-485-A
Tiêu đề đầy đủ của chuẩn là Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems.[5] Chuẩn cho phép nhiều bộ phát và nhiều bộ thu cùng nối vào hệ cáp dùng chung.[5] Tài liệu do Telecommunications Industry Association phát hành và bán qua kho tiêu chuẩn chính thức.[6] Toàn văn chuẩn thu phí nên anh chị chỉ tra cứu miễn phí được phần phạm vi công khai.[5]
Tiêu chuẩn quốc tế ISO/IEC 8482:1993
ISO/IEC 8482:1993 mang tiêu đề Twisted pair multipoint interconnections và thuộc bản in lần thứ nhất.[8] Tài liệu công bố tháng 12 năm 1993 và được xác nhận lại năm 1999.[8] Chuẩn mô tả thiết kế điện và cơ của dây nhánh cùng cáp trục dùng chung.[8] Chuẩn nêu cáp trục có thể dài tới 1200 m.[8]
Chuẩn RS485 không quy định đầu nối
Phạm vi công khai của TIA-485-A tập trung vào đặc tính điện chứ không vào kiểu đầu nối.[5] Đặc tả Modbus nối tiếp mới là nơi quy định chân cắm RJ45 và đầu nối D-shell 9 chân.[1] Đặc tả này gán chân 4 cho D1, chân 5 cho D0 và chân 8 cho dây chung trên RJ45.[1] Vì vậy hai thiết bị cùng chạy RS485 vẫn có thể dùng kiểu cổng kết nối RS485 khác nhau.[1]
3. Truyền vi sai hai dây giúp RS485 chống nhiễu như thế nào Nguyên lý
RS485 truyền tín hiệu bằng hiệu điện thế giữa hai dây trong một đôi dây cân bằng.[5] Đặc tả Modbus nối tiếp đặt tên hai chân là D1 và D0 cùng một dây chung.[1] Mức logic 1 ứng với V1 lớn hơn V0, còn mức logic 0 ứng với V0 lớn hơn V1.[1] Cách mã hóa cân bằng này là nội dung cốt lõi của hệ đa điểm số cân bằng trong TIA-485-A.[5] ISO/IEC 8482:1993 mô tả cùng nguyên lý trên đôi dây xoắn với truyền tín hiệu hai chiều.[8]
Cặp dây xoắn và dây chung
Đặc tả Modbus nối tiếp yêu cầu một đôi dây cân bằng cộng thêm một dây chung.[1] Dây chung mang tham chiếu tín hiệu và tham chiếu nguồn cho các thiết bị trên bus.[1] Màu khuyến nghị là vàng cho D1, nâu cho D0 và xám cho dây chung.[1] Anh chị nên giữ đúng thứ tự dây tín hiệu RS485 này trên toàn tuyến để tránh đảo cực.[1]
Cấu hình hai dây và bốn dây
Cấu hình hai dây dùng chung một đôi dây cho cả chiều gửi và chiều nhận.[1] Cấu hình bốn dây tách riêng đôi dây của thiết bị chủ và đôi dây của thiết bị tớ.[1] Trong cấu hình bốn dây, thiết bị tớ chỉ nhận trên đôi chủ và chỉ phát trên đôi tớ.[1] ISO/IEC 8482:1993 cũng nêu cả hai cấu hình dây này cho kết nối đa điểm.[8]
Vì sao tín hiệu vi sai bền nhiễu
Tín hiệu được đọc theo chênh lệch điện áp giữa hai dây chứ không theo một dây so với đất.[5] Chuẩn quy định các phép đo điện áp, dòng điện và điện trở tại điểm đấu nối thiết bị.[5] ISO/IEC 8482:1993 quy định môi trường truyền là đôi dây xoắn cho kết nối đa điểm.[8] Mạng hiện trường nhờ đó thay được kiểu đi dây điểm nối điểm tới từng cảm biến và cơ cấu chấp hành.[24]
4. Thông số RS485 gồm số thiết bị tốc độ baud và khoảng cách Thông số
Đặc tả Modbus nối tiếp cho phép 32 thiết bị trên một bus RS485 khi không dùng bộ lặp.[1] Địa chỉ thiết bị tớ nằm trong dải 1 đến 247 và địa chỉ 0 dành cho lệnh quảng bá.[1] Hai tốc độ bắt buộc là 9600 bit/s và 19,2 kbit/s, trong đó 19,2 kbit/s là mặc định.[1] Cáp trục dài tối đa 1000 m ở tốc độ 9600 baud với dây cỡ AWG26 trở lên.[1] ISO/IEC 8482:1993 nêu cáp trục tới 1200 m và tốc độ tín hiệu số tới 12,5 Mbit/s.[8]
Số thiết bị tối đa trên một bus
Con số 32 thiết bị luôn được chấp nhận trên mọi hệ RS485 chạy Modbus khi chưa có bộ lặp.[1] Khi bus dùng phân cực bằng điện trở kéo, số thiết bị cho phép giảm đi 4.[1] Dải địa chỉ tớ từ 1 đến 247 giới hạn số nút có thể đánh địa chỉ trên một tuyến.[1] Địa chỉ 0 được giữ riêng cho bản tin quảng bá gửi tới toàn bộ thiết bị.[1]
Tốc độ baud RS485 thường dùng
Đặc tả Modbus nối tiếp bắt buộc hỗ trợ 9600 bit/s và 19,2 kbit/s.[1] Tốc độ mặc định bắt buộc là 19,2 kbit/s.[1] Các tốc độ tùy chọn khác nằm trong dải 1200 bit/s đến 115 kbit/s.[1] Sai số tốc độ khi phát phải trong 1 phần trăm và dung sai khi thu phải đạt 2 phần trăm.[1]
Khoảng cách truyền và cáp nhánh
Cáp trục Modbus trên RS485 dài tối đa 1000 m ở 9600 baud với dây AWG26 trở lên.[1] Các cáp nhánh phải ngắn và không bao giờ vượt quá 20 m.[1] ISO/IEC 8482:1993 cho phép cáp trục tới 1200 m trong kết nối đa điểm trên đôi dây xoắn.[8] Chuẩn quốc tế này áp dụng cho tốc độ tín hiệu số lên tới 12,5 Mbit/s.[8]

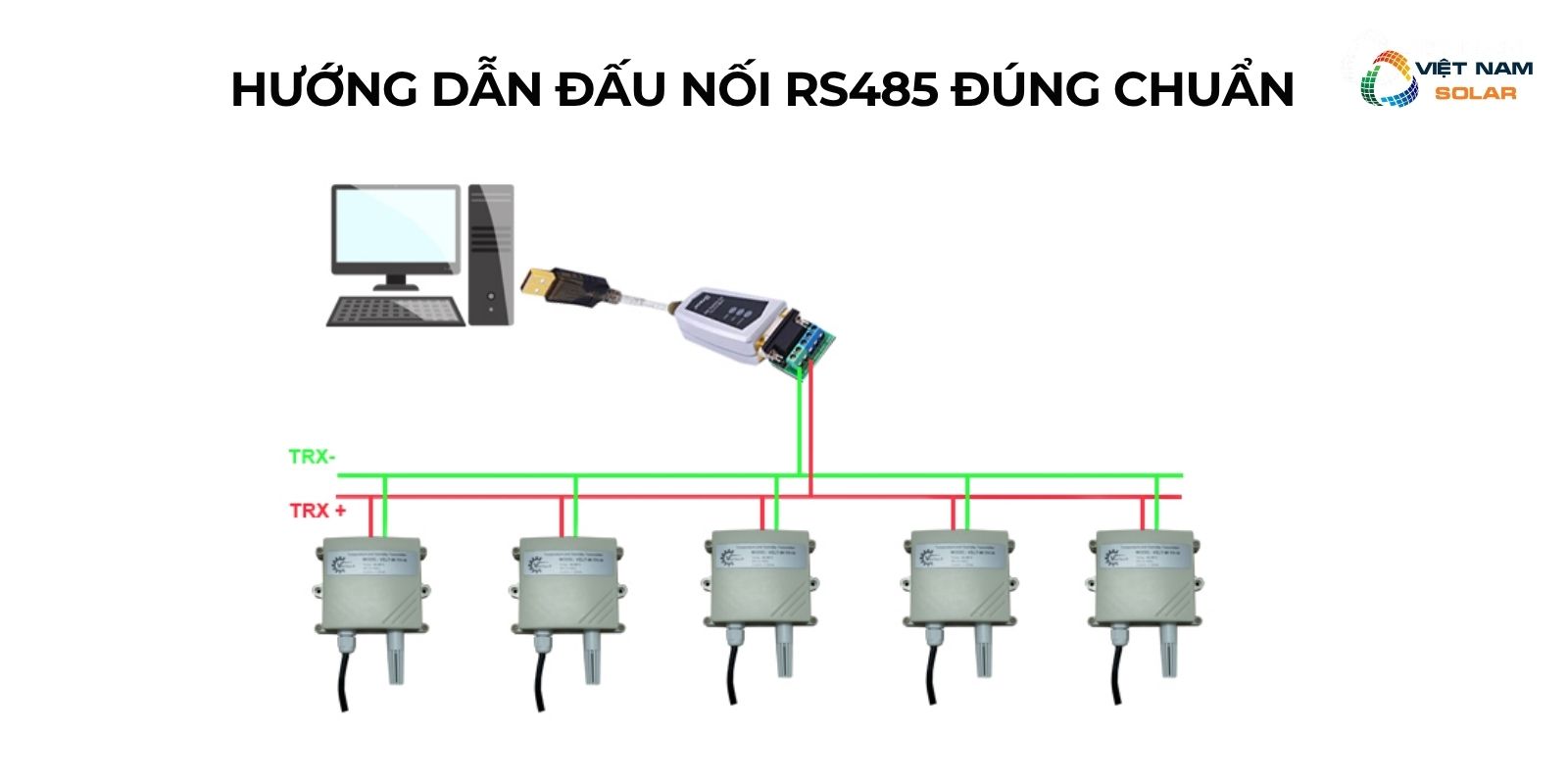

5. Cách đấu dây RS485 và sơ đồ nối tiếp daisy chain Đấu nối
Sơ đồ đấu dây RS485 chuẩn gồm một cáp trục chính và các cáp nhánh ngắn.[1] Thiết bị nối trực tiếp vào trục theo kiểu daisy chain RS485 hoặc nối qua hộp đấu.[1] Hộp đấu thụ động nối thiết bị bằng cáp nhánh dài không quá 20 m.[1] Hộp đấu tích cực có sẵn bộ thu phát và nối tới thiết bị qua giao diện AUI.[1] Đầu nối RJ45 và đầu nối D-shell 9 chân đều được đặc tả gán chân cụ thể.[1]
Sơ đồ kết nối RS485 dạng daisy chain
Cấu trúc khuyến nghị là một tuyến trục duy nhất chạy qua tất cả thiết bị.[1] Mỗi thiết bị đấu vào trục bằng đoạn nhánh càng ngắn càng tốt.[1] Đặc tả giới hạn mọi cáp nhánh ở mức 20 m.[1] Hai đầu cuối của cáp trục phải lắp điện trở đầu cuối để phối hợp trở kháng.[1]
Chân tín hiệu RS485 trên RJ45
Trên đầu nối RJ45 ở cấu hình hai dây, chân 4 là D1 và chân 5 là D0.[1] Chân 8 mang dây chung cho tín hiệu và cho nguồn.[1] Chân 7 được khuyến nghị cấp nguồn một chiều từ 5 V đến 24 V.[1] Chân 3 là chân điều khiển chế độ cổng và chỉ mang tính tùy chọn.[1]

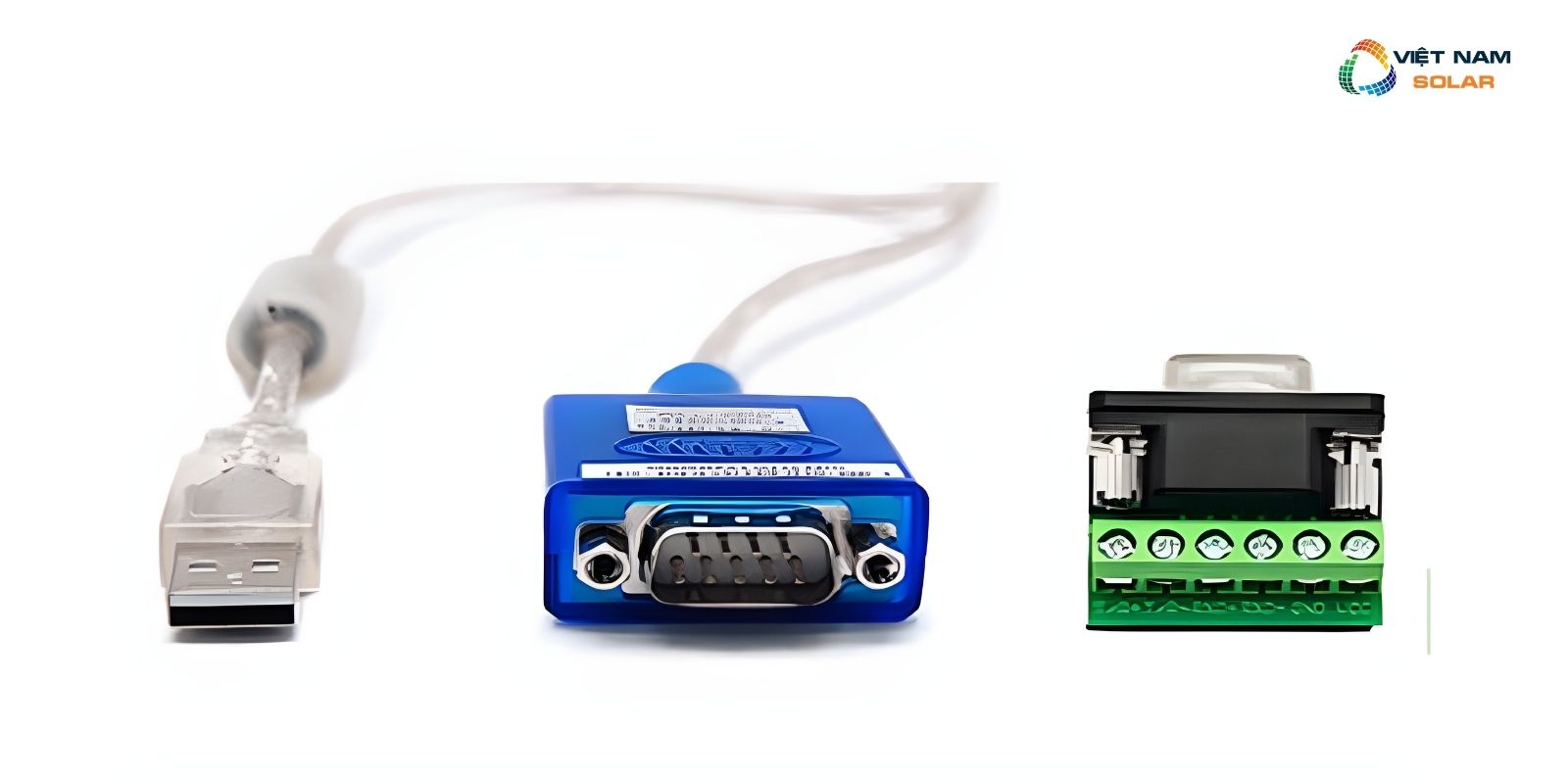

Chân tín hiệu trên đầu nối D-shell
Trên đầu nối D-shell 9 chân ở cấu hình hai dây, chân 5 mang tín hiệu D1.[1] Chân 9 mang tín hiệu D0 và chân 1 mang dây chung.[1] Đặc tả ghi D1 tương ứng ký hiệu B còn D0 tương ứng ký hiệu A.[1] Anh chị đối chiếu bảng chân này khi làm dây RS485 nối hai thiết bị khác hãng.[1]
6. Điện trở đầu cuối và các lỗi đấu nối RS485 thường gặp Lưu ý
Điện trở đầu cuối là bắt buộc ở hai đầu cáp trục để phối hợp trở kháng.[1] Đặc tả Modbus nối tiếp nêu giá trị 150 Ω công suất 0,5 W cho điện trở đầu cuối.[1] Với bus có phân cực, đặc tả nêu phương án 120 Ω ghép cùng một tụ 1 nF.[1] Điện trở phân cực kéo lên và kéo xuống phải nằm trong khoảng 450 Ω đến 650 Ω.[1] Phân cực chỉ được đặt tại một vị trí duy nhất trên toàn tuyến.[1]
Lắp điện trở đầu cuối đúng vị trí
Điện trở đầu cuối phải nằm tại hai điểm cực của cáp trục.[1] Giá trị nêu trong đặc tả Modbus nối tiếp là 150 Ω với công suất 0,5 W.[1] Phương án thay thế là 120 Ω ghép cùng tụ 1 nF cho hệ có phân cực.[1] Đặc tả không đặt điện trở đầu cuối tại các điểm giữa tuyến trục.[1]
Lỗi phân cực và điện trở kéo sai
Phân cực đường truyền dùng điện trở kéo lên 5 V trên D1 và kéo xuống dây chung trên D0.[1] Giá trị hai điện trở này phải nằm trong khoảng 450 Ω đến 650 Ω.[1] Đặt phân cực ở nhiều vị trí là sai vì đặc tả chỉ cho phép một vị trí.[1] Bus có phân cực bị giảm 4 thiết bị so với bus không phân cực.[1]
Lỗi cáp nhánh dài và thiếu dây chung
Cáp nhánh vượt quá 20 m là vi phạm giới hạn của đặc tả Modbus nối tiếp.[1] Bỏ dây chung là sai vì đặc tả yêu cầu dây chung làm tham chiếu tín hiệu và nguồn.[1] Đảo D1 với D0 làm đảo mức logic vì mức 1 định nghĩa theo V1 lớn hơn V0.[1] Khai sai tốc độ baud cũng gây lỗi vì hai đầu phải cùng chạy một tốc độ đã khai báo.[1]
7. Giao thức Modbus RTU chạy trên đường truyền RS485 ra sao Giao thức
Modbus là cấu trúc bản tin do Modicon phát triển năm 1979 cho giao tiếp máy khách và máy chủ.[4] Đặc tả lớp ứng dụng Modbus phiên bản V1.1b3 ban hành ngày 26 tháng 4 năm 2012.[2] Trên đường truyền nối tiếp, khung PDU tối đa là 253 byte sau khi trừ địa chỉ và CRC.[2] Chế độ RTU dùng mã nhị phân và mọi thiết bị bắt buộc phải hỗ trợ chế độ này.[1] Chế độ ASCII chỉ là tùy chọn và mã hóa mỗi byte thành hai ký tự thập lục phân.[1]
Khung bản tin Modbus RTU trên RS485
Mỗi bản tin RTU phải được phát thành dòng ký tự liên tục không ngắt quãng.[1] Hai khung liền nhau tách nhau bằng khoảng lặng ít nhất 3,5 thời gian ký tự.[1] Chế độ ASCII dùng dấu hai chấm mở khung và cặp CR LF đóng khung.[1] Chế độ ASCII kiểm lỗi bằng LRC còn khung nối tiếp của Modbus dùng CRC 2 byte.[1][2]
Mã hàm và vùng dữ liệu Modbus
Đặc tả lớp ứng dụng đánh địa chỉ dữ liệu từ 0 đến 65535 trong mỗi PDU.[2] Mã hàm 03 đọc thanh ghi giữ còn mã hàm 04 đọc thanh ghi đầu vào.[2] Mã hàm 06 ghi một thanh ghi còn mã hàm 16 ghi nhiều thanh ghi.[2] Mã hàm 01 và 02 đọc cuộn dây và ngõ vào rời rạc.[2]
Modbus RTU khác Modbus TCP thế nào
Modbus TCP gửi toàn bộ khung qua cổng TCP đã đăng ký số 502.[3] Modbus TCP thay trường địa chỉ tớ bằng trường Unit Identifier trong tiêu đề MBAP.[3] Tiêu đề MBAP dài 7 byte gồm mã giao dịch, mã giao thức, độ dài và Unit Identifier.[3] Thiết bị Modbus nối tiếp vẫn ra được Ethernet nhờ bộ chuyển đổi lớp vật lý.[4]
8. RS485 trong biến tần điện mặt trời và công tơ thông minh Ứng dụng
Nguồn điện phân tán gồm điện mặt trời mái nhà, pin dự phòng và máy phát khẩn cấp.[27] SunSpec Modbus là tiêu chuẩn mở giúp các thành phần của hệ nguồn phân tán hiểu nhau.[15] Tiêu chuẩn này áp dụng cho biến tần, pin lưu trữ, công tơ, hộp gom chuỗi và bộ điều khiển sạc.[15] Tài liệu giới thiệu của SunSpec cho biết giao diện vật lý Modbus có mặt trên khoảng 80 phần trăm thiết bị nguồn phân tán đã lắp đặt.[16] Ngoài RS485, biến tần điện mặt trời còn giao tiếp qua các giao thức SCADA như DNP3 và IEC 61850.[26]
SunSpec Modbus cho biến tần điện mặt trời
SunSpec Modbus được dẫn chiếu trong tiêu chuẩn IEEE 1547-2018 về nguồn điện phân tán.[15] IEEE 1547-2018 là tiêu chuẩn về kết nối và khả năng tương tác của nguồn điện phân tán với lưới điện.[19] Tiêu chuẩn IEEE này được hội đồng phê duyệt ngày 15 tháng 2 năm 2018 và công bố ngày 6 tháng 4 năm 2018.[19] SunSpec phát hành thêm hướng dẫn ánh xạ IEEE 1547-2018 sang các mô hình SunSpec Modbus số 701 đến 713.[17]
Công tơ thông minh và trao đổi dữ liệu
IEC 62056-21:2002 mô tả phần cứng và giao thức cho trao đổi dữ liệu công tơ tại chỗ.[22] Tiêu chuẩn này thuộc ban kỹ thuật TC 13 về đo lường và điều khiển năng lượng điện.[22] IEC 62056-3-1:2021 quy định dùng mạng cục bộ trên đôi dây xoắn có tín hiệu sóng mang.[21] Bản 2.0 của tiêu chuẩn công tơ này ban hành ngày 7 tháng 7 năm 2021.[21]
Giám sát hệ điện mặt trời qua bus dữ liệu
Báo cáo IEA-PVPS T13-03:2014 trình bày cách giám sát phân tích hệ điện mặt trời nối lưới.[25] Báo cáo nêu các thiết bị đo gồm cảm biến bức xạ, công tơ điện năng và phép đo công suất.[25] IEC 61850-7-420:2021 định nghĩa mô hình thông tin để trao đổi dữ liệu với nguồn điện phân tán.[23] Bản 2.0 của tiêu chuẩn IEC này ban hành ngày 13 tháng 10 năm 2021.[23]
9. So sánh RS485 với RS232 CAN và các cổng truyền thông khác So sánh
RS232 được TIA chuẩn hóa dưới số hiệu TIA-232-F ban hành ngày 1 tháng 10 năm 1997.[7] TIA-232-F quy định giao diện giữa thiết bị đầu cuối dữ liệu và thiết bị kết cuối mạch dữ liệu.[7] RS485 khác ở chỗ TIA-485-A nhắm tới hệ đa điểm với nhiều bộ phát và nhiều bộ thu.[5] CAN là bus nối tiếp do Bosch giới thiệu tháng 2 năm 1986 và được ISO công bố thành ISO 11898 tháng 11 năm 1993.[13] CAN dùng cáp đôi xoắn có dây đất chung giống RS485 nhưng có thêm lớp liên kết dữ liệu riêng theo ISO 11898-1:2024.[11][9]
RS485 so với RS232 điểm nối điểm
TIA-232-F định nghĩa đặc tính tín hiệu điện, đặc tính cơ và chức năng các mạch trao đổi.[7] Chuẩn này hướng tới kết nối giữa thiết bị đầu cuối dữ liệu và thiết bị kết cuối mạch dữ liệu.[7] TIA-485-A ngược lại cho phép nhiều bộ phát và bộ thu dùng chung một hệ cáp.[5] Vì vậy anh chị chọn RS485 khi cần nối nhiều thiết bị trên cùng một tuyến.[5]
RS485 so với bus CAN công nghiệp
CAN tốc độ cao đạt tối đa 1 Mbit/s theo tài liệu của CiA.[12] Ở mức 1 Mbit/s, chiều dài cáp lý thuyết của CAN chỉ khoảng 40 m.[12] Bus CAN dùng cấu trúc tuyến với điện trở 120 Ω ở cả hai đầu.[12] Lớp vật lý CAN tốc độ cao nằm trong ISO 11898-2, bản 4 ban hành ngày 21 tháng 5 năm 2026.[10]
Giao thức lớp trên chạy trên CAN và IP
CANopen là hệ truyền thông trên nền CAN do CiA chuẩn hóa trong đặc tả CiA 301.[14] CANopen hoạt động ở tốc độ từ 10 kbit/s đến 1000 kbit/s theo ISO 11898.[14] IEEE 2030.5-2023 là giao thức lớp ứng dụng chạy trên TCP/IP để quản lý năng lượng phía người dùng.[20] SunSpec cũng công bố hồ sơ IEEE 2030.5 cùng nhiều đặc tả mở khác.[18]
10. Câu hỏi thường gặp về RS485 và cách đấu dây RS485 Hỏi đáp
Phần này gom các câu hỏi thường gặp về RS485 và cách đấu dây RS485.[1] Mọi số liệu đều lấy từ đặc tả Modbus nối tiếp và các tiêu chuẩn quốc tế.[1] Số hiệu tiêu chuẩn và ngày ban hành được ghi kèm để anh chị tra cứu lại.[5] Anh chị đối chiếu thêm với tài liệu thông số của từng thiết bị trước khi thi công.[1]
Q1RS485 là gì?
Q2Cổng RS485 là gì?
Q3Cách đấu dây RS485 như thế nào?
Q4Sơ đồ đấu dây RS485 daisy chain ra sao?
Q5Dây RS485 là gì và gồm những sợi nào?
Q6RS485 pin là chân tín hiệu nào trên đầu nối?
Q7Modbus RS485 là gì?
Q8Chuẩn RS485 truyền xa bao nhiêu mét và nối được bao nhiêu thiết bị?
Q9Cổng RS485 trên biến tần và công tơ thông minh dùng để làm gì?
