CS6.3-66TB-650-Tấm Pin NLMT Canadian Topbihiku6 650WP-TOPCon Gen3 182

📋

TÀI LIỆU KỸ THUẬT CS6.3-66TB-650

Xem 9 tài liệu chính hãng - Model CS6.3-66TB-650, tấm pin Canadian Solar. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 6 tài liệu
PDF Datasheet CS6.3-66TB-650 Truy cập
PDF File PAN CS6.3-66TB-650 Đang cập nhật
WEB Manual Tài Liệu Lắp Đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Tra Cứu Seri Sản Phẩm Canadian Solar Truy cập
WEB Về Thương Hiệu Canadian Solar Truy cập
✓ Chứng nhận và bảo hành ▼ 3 tài liệu
PDF Warranty CS6.3-66TB-650 Truy cập
PDF Certificate CS6.3-66TB-650 Truy cập
WEB Chứng Nhận Nhà Phân Phối Canadian Solar Truy cập

88 ₫

☀️

Thông số kỹ thuật CS6.3-66TB-650

Mã sản phẩm CS6.3-66TB-650
650W
STC
Hiệu suất
24.1%
Loại cell
TOPCon cells
264 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model CS6.3-66TB-650
Brand / Thương hiệu Canadian Solar
Product family / Dòng sản phẩm TOPBiHiKu6
Module type / Loại module TOPCon Gen3 Bifacial Module / Module hai mặt TOPCon Gen3
Cell type / Loại cell TOPCon cells
Đặc tính điện / Electrical Data (STC)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 650 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 42.5 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 15.31 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 50.0 V
Short Circuit Current (Isc) / Dòng ngắn mạch 16.19 A
Module Efficiency / Hiệu suất module 24.1%
Gain hai mặt / Bifacial Gain
5% Bifacial Gain / Gain hai mặt 5%
Pmax / Công suất cực đại 683 W
Vmp / Điện áp hoạt động tối ưu 42.5 V
Imp / Dòng hoạt động tối ưu 16.08 A
Voc / Điện áp hở mạch 50.0 V
Isc / Dòng ngắn mạch 17.00 A
Efficiency / Hiệu suất 25.3%
10% Bifacial Gain / Gain hai mặt 10%
Pmax / Công suất cực đại 715 W
Vmp / Điện áp hoạt động tối ưu 42.5 V
Imp / Dòng hoạt động tối ưu 16.84 A
Voc / Điện áp hở mạch 50.0 V
Isc / Dòng ngắn mạch 17.81 A
Efficiency / Hiệu suất 26.5%
20% Bifacial Gain / Gain hai mặt 20%
Pmax / Công suất cực đại 780 W
Vmp / Điện áp hoạt động tối ưu 42.5 V
Imp / Dòng hoạt động tối ưu 18.37 A
Voc / Điện áp hở mạch 50.0 V
Isc / Dòng ngắn mạch 19.43 A
Efficiency / Hiệu suất 28.9%
Đặc tính điện / Electrical Data (NMOT)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 494 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 40.4 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 12.24 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 47.6 V
Short Circuit Current (Isc) / Dòng ngắn mạch 13.04 A
Cấu tạo vật lý / Mechanical Data
Cell Type / Loại cell TOPCon cells
Cell Arrangement / Cấu hình cell 264 [2×(22×6)]
Dimensions / Kích thước 2382 × 1134 × 30 mm
Weight / Trọng lượng 32.8 kg
Front Glass / Kính trước 2.0 mm heat strengthened glass with anti-reflective coating
Back Glass / Kính sau 2.0 mm heat strengthened glass
Frame / Khung Anodized aluminium alloy
J-Box / Hộp nối IP68, 3 bypass diodes
Cable / Cáp 4.0 mm² (IEC)
Cable Length (Including Connector) / Chiều dài cáp 600 mm (+) / 400 mm (-) hoặc customized length
Connector / Đầu nối T6 hoặc MC4-EVO2A
Per Pallet / Số tấm mỗi pallet 36 pieces
Per Container (40′ HQ) / Số tấm mỗi container 40′ HQ 720 pieces
Dữ liệu điện hệ thống / Electrical Data
Operating Temperature / Nhiệt độ vận hành -40°C ~ +85°C
Max. System Voltage / Điện áp hệ thống tối đa 1500 V (IEC)
Module Fire Performance / Phân loại cháy module CLASS C (IEC61730)
Max. Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35 A
Protection Class / Cấp bảo vệ điện Class II
Power Tolerance / Dung sai công suất 0 ~ +10 W
Power Bifaciality / Hệ số hai mặt công suất 85%
Hệ số nhiệt / Temperature Characteristics
Temperature Coefficient (Pmax) / Hệ số nhiệt Pmax -0.26%/°C
Temperature Coefficient (Voc) / Hệ số nhiệt Voc -0.22%/°C
Temperature Coefficient (Isc) / Hệ số nhiệt Isc 0.045%/°C
Nominal Module Operating Temperature / Nhiệt độ vận hành danh định 41 ± 3°C
📋

Thông số kỹ thuật trên dùng cho đúng model CS6.3-66TB-650, dòng TOPBiHiKu6.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

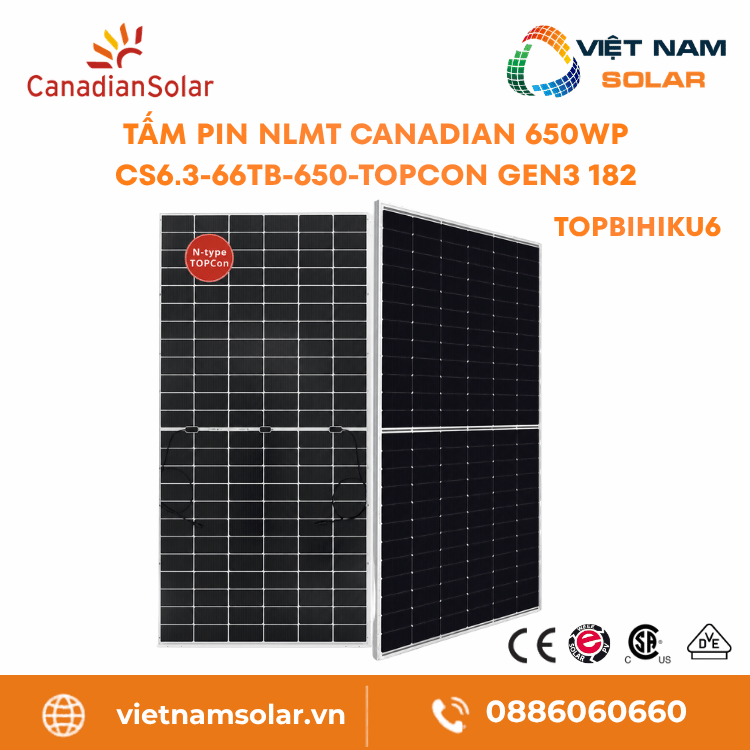

Tấm Pin Năng Lượng Mặt Trời Canadian 650W – CS6.3-66TB-650 – TOPBiHiKu6 TOPCon Gen3

CS6.3-66TB-650 là tấm pin quang điện 650 Wp của Canadian Solar trong dòng TOPBiHiKu6, thế hệ TOPCon Gen3 khổ cell 182mm. Tấm dùng cell N-type TOPCon, ghép hai lớp kính và thu điện ở cả hai mặt. Hiệu suất module ở mức 24.1%. Hai lớp kính cường lực 2.0 mm kẹp 264 cell ở giữa, viền bằng khung nhôm anodized.[1]

Ở điều kiện STC, tấm cho Voc 50.0 V, Isc 16.19 A, cùng cặp điểm công suất cực đại Vmp 42.5 V và Imp 15.31 A. Dung sai công suất nằm trong khoảng 0~+10 W, tức chỉ lệch về phía dương. Hệ số phát điện mặt sau là 85% (±5%). Khi nền dưới tấm phản xạ tốt, mặt sau cộng thêm một phần sản lượng cho cả tấm.[1]

Điện áp hệ thống tối đa của tấm là 1500 V theo IEC. Tấm chịu tải tuyết 5400 Pa và tải gió 2400 Pa. Hệ số nhiệt Pmax là −0.26 %/°C, là mức thấp. Hãng cam kết 30 năm cho hiệu suất tuyến tính và 12 năm cho phần cứng sản phẩm.[1][3]

Công suất650 WpSTC
Hiệu suất24.1%Hiệu suất module
Loại cellTOPCon Gen3Bifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính

cs6 3 66tb 650 tam pin nlmt canadian topbihiku6 650wp topcon gen3 182 mot so dac diem chinh

CS6.3-66TB-650 là tấm pin Canadian Solar 650 Wp dùng cell TOPCon Gen3, kết cấu hai mặt kính, hiệu suất module 24.1%. Các trị số STC gồm Voc 50.0 V, Isc 16.19 A, Vmp 42.5 V, Imp 15.31 A, điện áp hệ thống tối đa 1500 V. Tấm có 30 năm bảo hành hiệu suất tuyến tính và 12 năm bảo hành phần cứng.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Canadian CS6.3-66TB-650 650W
  2. 2. Thông số kỹ thuật tấm pin Canadian CS6.3-66TB-650
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin CS6.3-66TB-650
  4. 4. Các model cùng series TOPBiHiKu6 (CS6.3-66TB 645-670)
  5. 5. Tài liệu kỹ thuật tấm pin Canadian CS6.3-66TB-650
  6. 6. Hướng dẫn lắp đặt tấm pin Canadian CS6.3-66TB-650
  7. 7. Bảo trì định kỳ tấm pin CS6.3-66TB-650
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin CS6.3-66TB-650

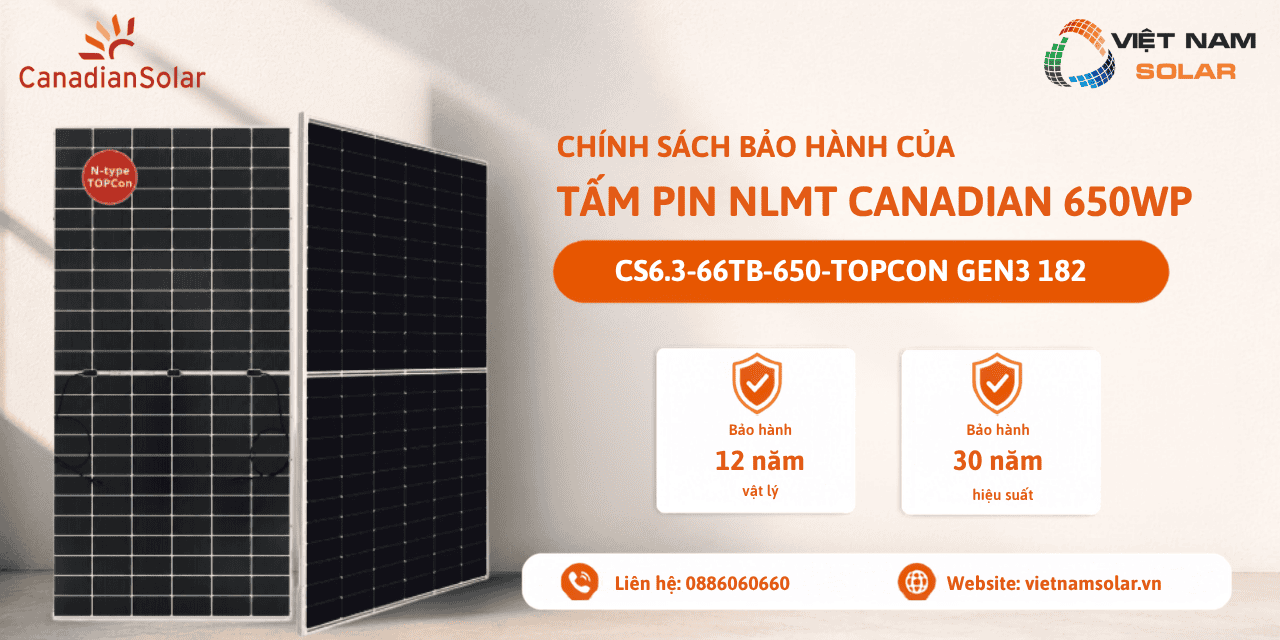

  9. 9. Chính sách bảo hành tấm pin Canadian CS6.3-66TB-650
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS6.3-66TB-650
  11. 11. Đánh giá thực tế tấm pin Canadian CS6.3-66TB-650
  12. 12. Hiểu lầm phổ biến về tấm pin CS6.3-66TB-650
  13. 13. Câu hỏi thường gặp về tấm pin Canadian CS6.3-66TB-650
  14. 14. Giá tấm pin Canadian CS6.3-66TB-650 và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

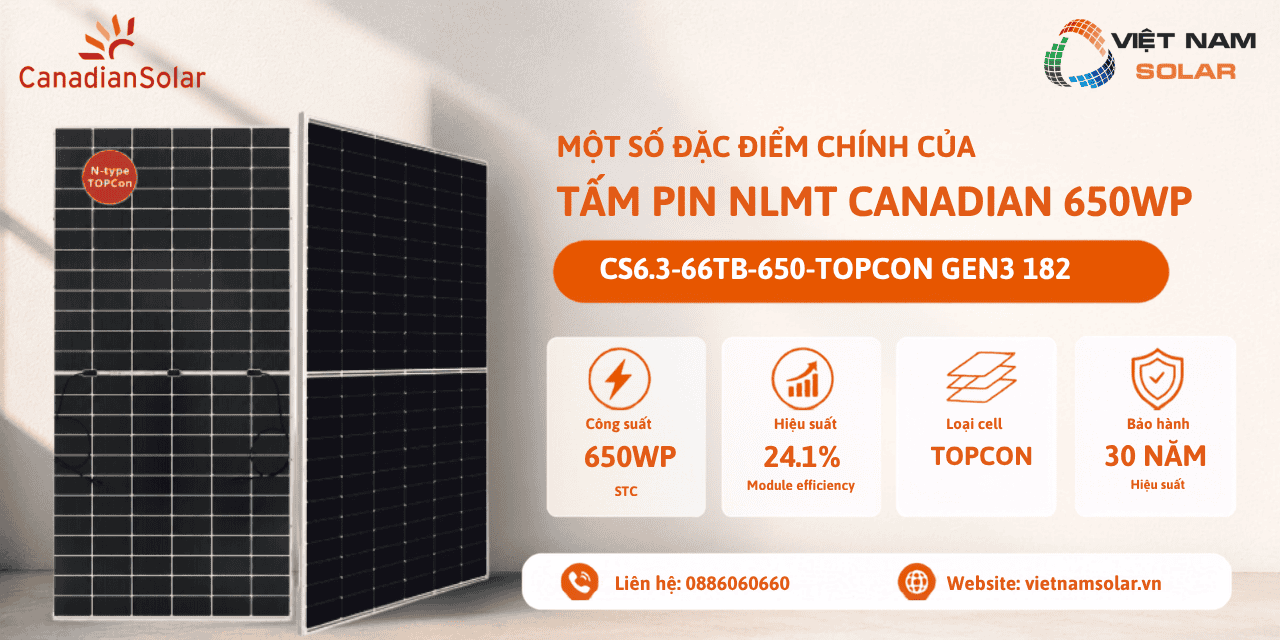

1. Tính năng nổi bật của tấm pin Canadian CS6.3-66TB-650 650W Nổi bật

Tấm CS6.3-66TB-650 có ba điểm chính: cell TOPCon Gen3, kết cấu hai lớp kính và công suất 650 Wp ở STC với hiệu suất module 24.1%. Tấm thu điện cả hai mặt, mặt sau có hệ số 85%. Khung nhôm cùng hộp nối IP68 giữ độ kín. Hệ số nhiệt Pmax là −0.26 %/°C, là mức thấp.[1]
650 Wp

Công suất 650 Wp ở STC

Ở STC tấm đạt 650 Wp. Dung sai công suất là 0~+10 W, chỉ lệch về phía dương. Phía dương nghĩa là công suất thực giao tới không thấp hơn mức ghi trên nhãn. Bên trong là 264 cell xếp theo bố cục 2 x (22 x 6), trong khổ 2382 x 1134 x 30 mm.[1]

TOPCon Gen3

Cell TOPCon thế hệ Gen3

Lõi tấm là cell N-type TOPCon thế hệ Gen3, khổ wafer 182mm. Loại cell này kháng PID và LeTID. Tấm dựng theo kiểu hai mặt, mỗi mặt đều sinh điện. Hệ số phát điện mặt sau là 85% (±5%).[1]

24.1%

Hiệu suất module 24.1%

Ở STC, hiệu suất module là 24.1%. Hiệu suất càng cao thì mỗi mét vuông cho ra càng nhiều điện. Cùng điều kiện đó, tấm cho Vmp 42.5 V, Imp 15.31 A, Voc 50.0 V và Isc 16.19 A.[1]

Dual-glass

Hai lớp kính 2.0 mm

Mặt trước là kính cường lực 2.0 mm phủ lớp chống phản quang. Mặt sau là kính cường lực 2.0 mm. So với loại một lớp kính, kẹp cell giữa hai lớp kính giúp hạn chế hơi ẩm thấm vào và che chắn cell tốt hơn.[1]

−0.26 %/°C

Hệ số nhiệt Pmax thấp

Hệ số nhiệt Pmax là −0.26 %/°C. Trị số này nhỏ nghĩa là khi bề mặt tấm nóng lên, phần công suất mất đi ít. Đi kèm là hệ số nhiệt Voc −0.22 %/°C và Isc +0.045 %/°C.[1]

1500 V

Chịu áp và tải cao

Tấm chịu điện áp hệ thống 1500 V theo IEC, tải tuyết 5400 Pa, tải gió 2400 Pa và viên mưa đá đường kính 35 mm. Hộp nối đạt IP68, gắn 3 diode bypass. Khung là nhôm anodized. Cả tấm nặng 32.8 kg.[1]

Điều kiện khai thác mặt sauTấm thu điện hai mặt. Để mặt sau cộng thêm sản lượng theo hệ số 85%, nền dưới tấm phải sáng và có khe thoáng phía sau. Khi tính sản lượng, kỹ thuật lấy số STC cho mặt trước rồi cộng phần mặt sau theo điều kiện của từng công trình.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Canadian CS6.3-66TB-650 Thông số

Thông số CS6.3-66TB-650 ở STC: 650 Wp, hiệu suất 24.1%, Voc 50.0 V, Isc 16.19 A, Vmp 42.5 V, Imp 15.31 A, dung sai 0~+10 W. Phần cơ khí gồm cell TOPCon Gen3, hai lớp kính 2.0 mm, khổ 2382 x 1134 x 30 mm, nặng 32.8 kg, điện áp hệ thống 1500 V, tải tuyết 5400 Pa và tải gió 2400 Pa.[1]
Công suất650 WpSTC
Hiệu suất24.1%Hiệu suất module
Loại cellTOPCon Gen3Bifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Nominal max. power / Công suất tối đa Pmax 650 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 42.5 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 15.31 A[1]
Open circuit voltage / Điện áp hở mạch Voc 50.0 V[1]
Short circuit current / Dòng ngắn mạch Isc 16.19 A[1]
Module efficiency / Hiệu suất module 24.1%[1]
Power tolerance / Dung sai công suất 0 ~ +10 W[1]
Power bifaciality / Hệ số phát điện hai mặt 85% (±5%)[1]
Bifacial gain +5% / Pmax · Vmp · Imp · Voc · Isc · Efficiency 683 W · 42.5 V · 16.08 A · 50.0 V · 17.00 A · 25.3%[1]
Bifacial gain +10% / Pmax · Vmp · Imp · Voc · Isc · Efficiency 715 W · 42.5 V · 16.84 A · 50.0 V · 17.81 A · 26.5%[1]
Bifacial gain +20% / Pmax · Vmp · Imp · Voc · Isc · Efficiency 780 W · 42.5 V · 18.37 A · 50.0 V · 19.43 A · 28.9%[1]
ELECTRICAL DATA (NMOT*) · Đặc tính điện (NMOT)
Nominal max. power / Công suất tối đa Pmax 494 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 40.4 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 12.24 A[1]
Open circuit voltage / Điện áp hở mạch Voc 47.6 V[1]
Short circuit current / Dòng ngắn mạch Isc 13.04 A[1]
MECHANICAL DATA · Thông số cơ khí (Mechanical) & đóng gói (Packaging)
Cell type / Loại cell TOPCon cells[1]
Cell arrangement / Cách bố trí cell 264 [2 x (22 x 6)][1]
Dimensions / Kích thước 2382 x 1134 x 30 mm[1]
Weight / Khối lượng 32.8 kg[1]
Front glass / Kính trước 2.0 mm cường lực phủ chống phản quang[1]
Back glass / Kính sau 2.0 mm cường lực[1]
Frame / Khung Nhôm anodized[1]
J-Box / Hộp nối IP68, 3 bypass diode[1]
Cable / Cáp 4.0 mm² (IEC)[1]
Cable length / Chiều dài cáp 600 mm (+) / 400 mm (-) hoặc tùy chỉnh[1]
Connector / Đầu nối T6 hoặc MC4-EVO2A[1]
Per pallet / Số tấm mỗi pallet 36 tấm[1]
Per container (40′ HQ) / Số tấm mỗi container 40’HQ 720 tấm[1]
ELECTRICAL DATA · Giới hạn điện & vận hành (Maximum ratings)
Operating temperature / Nhiệt độ vận hành -40°C ~ +85°C[1]
Max. system voltage / Điện áp hệ thống tối đa 1500 V (IEC)[1]
Module fire performance / Cấp chống cháy CLASS C (IEC 61730)[1]
Max. series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
Protection class / Cấp bảo vệ Class II[1]
TEMPERATURE CHARACTERISTICS · Hệ số nhiệt
Temperature coefficient of Pmax / Hệ số nhiệt Pmax -0.26 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc -0.22 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc +0.045 %/°C[1]
Nominal module operating temperature (NMOT) / Nhiệt độ vận hành danh định NMOT 41 ± 3°C[1]
Hiểu hai cột STC và NMOTCột STC là phép đo ở chuẩn phòng thí nghiệm 1000 W/m², 25°C, AM1.5. Cột NMOT sát với ngoài trời hơn, công suất thấp hơn STC vì tấm nóng và bức xạ yếu hơn. Khi tính chuỗi, kỹ thuật lấy Voc cùng hệ số nhiệt Voc để suy điện áp chuỗi tại nhiệt độ thấp nhất, giữ tổng dưới 1500 V.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin CS6.3-66TB-650 Chứng nhận

CS6.3-66TB-650 có các chứng nhận sản phẩm IEC 61215, IEC 61730, IEC 61701, IEC 62716 và Take-e-way. Hệ thống quản lý của hãng đạt ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 và IEC 62941:2019. Cấp chống cháy module là CLASS C theo IEC 61730.[1][6][7][8][9]
IEC 61215

Thử hiệu năng và thử bền

Tấm có IEC 61215 và IEC 61730. IEC 61215 chạy module qua chuỗi bài thử để soi hiệu năng và độ bền. IEC 61730 lo phần an toàn điện. Đây là cặp tiêu chuẩn cơ sở trong hồ sơ kỹ thuật của tấm pin.[1]

IEC 61730

An toàn điện và chống cháy

Module đạt IEC 61730 cho an toàn. Cấp chống cháy của tấm là CLASS C theo IEC 61730. Khi lập hồ sơ thi công, chủ đầu tư đối chiếu cấp chống cháy này với quy định của công trình.[1]

IEC 61701

Kháng sương muối và amoniac

Tấm qua IEC 61701 cho mục ăn mòn sương muối và IEC 62716 cho mục amoniac. Hai phép thử này liên quan tới dàn pin đặt gần biển hoặc trong khu chăn nuôi, trồng trọt có hơi amoniac.[1]

ISO 9001

Quản lý theo chuẩn ISO

Tại nhà máy, hệ thống chạy theo ba chuẩn ISO: chất lượng (ISO 9001:2015), môi trường (ISO 14001:2015) và an toàn lao động (ISO 45001:2018). Nhóm chuẩn này áp cho dây chuyền sản xuất.[1]

IEC 62941

Chuẩn riêng cho dây chuyền pin

Hệ thống còn đạt IEC 62941:2019. Đây là tiêu chuẩn quản lý chất lượng đặt riêng cho sản xuất module quang điện, nhằm giữ quy trình ổn định và lặp lại giữa các lô.[1]

Take-e-way

Thu gom và tái chế

Tấm có chứng nhận Take-e-way, liên quan tới thu gom và tái chế module khi hết vòng đời. Chứng nhận này đáp ứng các thị trường có luật buộc xử lý module thải đúng cách.[1]

Mục cần đối chiếuKhi lập hồ sơ cho CS6.3-66TB-650, kỹ thuật đối chiếu nhóm chứng nhận sản phẩm và cấp chống cháy với quy định của công trình và của điện lực sở tại. Cụm môi trường gồm IEC 61701 và IEC 62716 liên quan tới dàn pin ven biển hoặc trong khu nông nghiệp.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series TOPBiHiKu6 (CS6.3-66TB 645-670) Model

Series TOPBiHiKu6 TOPCon Gen3 của Canadian Solar gồm các tấm hai mặt kính dùng cell TOPCon Gen3, công suất từ 645 Wp đến 670 Wp trên cùng nền tảng. CS6.3-66TB-650 là bản 650 Wp trong dải này. Bảng dưới đây liệt kê công suất, hiệu suất, Voc và Isc của từng bản để đối chiếu nhanh.[1]
645 W

645 Wp

CS6.3-66TB-645

Công suất 645 Wp, hiệu suất module 23.9%, Voc 49.8 V, Isc 16.13 A, hai mặt kính cell TOPCon Gen3 thuộc series TOPBiHiKu6.[1]

650 W

Model đang xem

CS6.3-66TB-650

Công suất 650 Wp, hiệu suất module 24.1%, Voc 50.0 V, Isc 16.19 A, hai mặt kính cell TOPCon Gen3 thuộc series TOPBiHiKu6.[1]

655 W

655 Wp

CS6.3-66TB-655

Công suất 655 Wp, hiệu suất module 24.2%, Voc 50.2 V, Isc 16.25 A, hai mặt kính cell TOPCon Gen3 thuộc series TOPBiHiKu6.[1]

660 W

660 Wp

CS6.3-66TB-660

Công suất 660 Wp, hiệu suất module 24.4%, Voc 50.4 V, Isc 16.31 A, hai mặt kính cell TOPCon Gen3 thuộc series TOPBiHiKu6.[1]

665 W

665 Wp

CS6.3-66TB-665

Công suất 665 Wp, hiệu suất module 24.6%, Voc 50.6 V, Isc 16.37 A, hai mặt kính cell TOPCon Gen3 thuộc series TOPBiHiKu6.[1]

670 W

670 Wp

CS6.3-66TB-670

Công suất 670 Wp, hiệu suất module 24.8%, Voc 50.8 V, Isc 16.43 A, hai mặt kính cell TOPCon Gen3 thuộc series TOPBiHiKu6.[1]

Cần xét thêm ngoài công suấtKhi chọn model trong series, kỹ thuật xét cả Voc, Isc, số tấm nối tiếp trong chuỗi và điện áp hệ thống tại công trình. Voc tăng dần theo công suất, nên số tấm tối đa mỗi chuỗi có thể khác nhau giữa các bản dù cùng series.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Canadian CS6.3-66TB-650 Tài liệu

Tài liệu của CS6.3-66TB-650 chia hai nhóm. Nhóm PDF gồm datasheet thông số, file bảo hành, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhóm web gồm hướng dẫn lắp đặt, mở kiện, chứng nhận nhà phân phối, tra cứu seri và trang thương hiệu. Bộ tài liệu này phục vụ khâu tra cứu lúc chọn tấm và lúc thi công.[1][2]
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet, Thông số kỹ thuật CS6.3-66TB-650 Tải xuống
PDF Warranty, Chính sách bảo hành CS6.3-66TB-650 Tải xuống
PDF Certifications, Chứng nhận sản phẩm CS6.3-66TB-650 Tải xuống
PDF File PAN, File mô phỏng PVsyst CS6.3-66TB-650 (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Chứng nhận nhà phân phối Canadian Solar Truy cập
WEB Tra cứu seri sản phẩm Canadian Solar Truy cập
WEB Về thương hiệu Canadian Solar Truy cập
Cách dùng tài liệuVới CS6.3-66TB-650, datasheet là nơi lấy chuẩn các trị số điện. Tài liệu lắp đặt giúp xác nhận sơ đồ đấu nối. Cụm bảo hành nên lưu sẵn để dựng hồ sơ khi cần hãng hỗ trợ. File mô phỏng PVsyst hiện đang được bổ sung.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Canadian CS6.3-66TB-650 Lắp đặt

CS6.3-66TB-650 là tấm hai mặt kính, nặng 32.8 kg, khổ 2382 x 1134 x 30 mm. Tấm cần giá đỡ vững, kẹp đúng vùng và một khe thoáng phía sau để khai thác mặt sau. Lúc tính chuỗi, kỹ thuật dựa vào Voc 50.0 V và hệ số nhiệt Voc, mục tiêu là giữ tổng dưới 1500 V ở mức nhiệt thấp nhất.[2]
1

Kiểm tra tấm trước khi lắp

Đầu tiên là rà cả hai mặt kính xem có nứt vỡ, khung nhôm có móp cong, hộp nối và dây có hư hại không. Tấm nặng 32.8 kg, mỗi lần bê cần đủ hai người. Không nhấc tấm bằng cách túm hộp nối hay dây cáp.[2]

2

Giá đỡ phải đủ tải

Giá đỡ cần chịu được tải tuyết 5400 Pa và tải gió 2400 Pa theo ngưỡng của tấm. Điểm kẹp phải đặt trong khoảng quy định trên khung nhôm. Đặt kẹp lệch vùng sẽ làm giảm sức chịu tải và dễ làm kính rạn.[2]

3

Chừa khe cho mặt sau

Tấm sinh điện hai mặt, mặt sau có hệ số 85%. Để khai thác phần này, hệ cần khe giữa tấm và nền, đặt trên nền sáng và tránh bóng đổ lên mặt sau. Giá đỡ và dây dẫn không nên che lấp diện tích lớn của kính sau.[2]

4

Tính điện áp chuỗi

Số tấm nối tiếp trong một chuỗi được suy từ Voc 50.0 V và hệ số nhiệt Voc −0.22 %/°C. Trời càng lạnh Voc càng tăng, nên kỹ thuật tính điện áp chuỗi ở mức nhiệt thấp nhất của vùng và giữ tổng dưới 1500 V.[2]

5

Ghép đầu nối và cáp

Tấm dùng đầu nối T6 hoặc MC4-EVO2A, dây 4.0 mm² theo IEC. Chỉ ghép đầu nối trùng loại, trùng hãng với nhau. Bấm xong nên kéo thử nhẹ để chắc khớp đã khóa. Trộn hai loại đầu nối khác nhau làm tiếp xúc kém và sinh nhiệt.[2]

6

Tiếp địa cho khung

Khung nhôm từng tấm phải nối đất theo quy định. Điểm nối đất phải sạch, siết chặt và dùng phụ kiện chống ăn mòn. Tiếp địa đúng cách giảm rủi ro điện rò đọng trên khung và giữ an toàn cho người vận hành.[2]

Không đứng hay chất đồ lên tấm
Kính của tấm chịu lực theo phương đã kiểm định, nhưng không chịu được lực dồn một điểm từ bàn chân hay vật nặng. Bước lên tấm tạo vết nứt nhỏ trong cell, làm giảm công suất mà mắt thường khó thấy.[2]
Tránh thi công lúc mưa hoặc tấm ẩm
Tấm sinh điện ngay khi có ánh sáng. Đấu nối lúc mặt tấm ướt hoặc đang mưa làm tăng rủi ro điện giật. Kỹ thuật nên che đầu nối và chỉ thao tác khi mọi thứ khô ráo.[2]
Không khoan hay chỉnh khung
Không khoan thêm lỗ hay mài cắt khung nhôm anodized. Tác động vào khung làm mất khả năng chịu tải đã chứng nhận và làm mất bảo hành. Mỗi điểm bắt vít phải dùng đúng lỗ sẵn có và phụ kiện theo khung.[2]
Khi tháo kiện hàngLúc mở kiện và dỡ tấm, kỹ thuật bám sát hướng dẫn để tránh va vào cạnh tấm và góc kính. Nên dựng tấm thẳng đứng hoặc đặt nằm có lớp đệm. Trong vận chuyển, cạnh và bốn góc của tấm là chỗ dễ sứt mẻ nhất.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin CS6.3-66TB-650 Bảo trì

Bảo trì CS6.3-66TB-650 gồm các đầu việc cố định: lau mặt kính, soát khung cùng đầu nối theo lịch và theo dõi sản lượng. Cell TOPCon Gen3 trên nền hai mặt kính kháng PID và LeTID, nên chỉ cần vệ sinh và kiểm tra đều là công suất giữ ổn qua nhiều năm.[4]
☀

Lau bề mặt kính

Bụi, lá rụng và phân chim bám trên kính làm giảm sản lượng. Rửa bằng nước sạch với chổi lông mềm hoặc cây gạt chuyên dụng. Không dùng vật cứng, hóa chất ăn mòn hay vòi xịt áp lực mạnh. Thời điểm tốt là sáng sớm hoặc chiều mát khi kính đã nguội.[4]

⌗

Soát khung và kẹp giữ

Theo chu kỳ, rà khung nhôm, các kẹp tấm và bu lông trên giá đỡ. Sau mỗi đợt mưa bão, siết kiểm tra lại độ chắc của điểm kẹp. Kẹp lỏng hoặc đặt sai chỗ làm giảm sức chịu tải gió và tải tuyết của tấm.[4]

⌁

Rà đầu nối và dây

Soi đầu nối T6 hoặc MC4-EVO2A và dây cáp để bắt sớm dấu hiệu nóng, đổi màu hoặc lỏng khớp. Cáp không được tì lên cạnh kim loại sắc. Một đầu nối tiếp xúc kém vừa sinh nhiệt vừa làm giảm sản lượng cả chuỗi.[4]

  • Lau kính sớm, không đợi bụi đóng dày, chỉ dùng nước sạch và dụng cụ mềm.[4]
  • Soát mặt sau xem có bóng đổ hay bám bẩn không để không mất phần điện mặt sau.[4]
  • Sau mưa bão hoặc gió lớn, kiểm tra lại khung nhôm, kẹp tấm và bu lông.[4]
  • Theo dõi đầu nối và cáp, phát hiện sớm dấu nóng, đổi màu hoặc lỏng khớp.[4]
  • Theo dõi sản lượng từng chuỗi, nếu một chuỗi giảm bất thường thì kiểm tra tấm và mối nối.[4]
  • Không tự mở hộp nối hay tác động vào ruột tấm, gặp bất thường thì gọi kỹ thuật.[4]
Lưu ý khi lau tấmKhông lau khi kính đang nóng dưới nắng, vì chênh nhiệt đột ngột dễ gây sốc nhiệt cho kính. Khi lau, không tì người hay đứng lên tấm. Với dàn mặt đất, giữ cỏ và vật cản sau tấm thấp để không che mặt sau.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin CS6.3-66TB-650 Sự cố

Với CS6.3-66TB-650, các trục trặc hay gặp là sản lượng một chuỗi giảm, kính rạn, điểm nóng cục bộ hoặc đầu nối nóng lên. Bước xử lý gồm ghi nhận chuỗi gặp lỗi, chụp ảnh và đo điện áp. Nếu chưa rõ nguyên nhân, nên để kỹ thuật kiểm tra trước, không vội thay tấm.[4]

Sản lượng giảm

Chuỗi giảm sản lượng

Nếu một chuỗi cho ra ít điện hơn các chuỗi cùng điều kiện, kỹ thuật đo điện áp hở mạch rồi so với Voc 50.0 V nhân số tấm. Nguyên nhân hay gặp là bóng che, bụi đóng, đầu nối lỏng hoặc một tấm trong chuỗi đã hỏng.[4]

Nứt kính

Kính rạn hoặc vỡ

Là loại hai mặt kính, vết nứt có thể nằm ở kính trước hoặc kính sau, đến từ va đập, mưa đá to hoặc lực dồn một điểm. Tấm bị nứt cần được đánh dấu, theo dõi và xử lý theo hướng dẫn. Không chạy tiếp tấm vỡ kính vì rủi ro điện rò.[4]

Điểm nóng

Vùng nóng trên tấm

Điểm nóng phát sinh khi một mảng cell bị che bóng dài hạn hoặc bám bẩn cục bộ. Trong hộp nối có 3 diode bypass để giảm rủi ro này. Khi nghi có điểm nóng, kỹ thuật dùng camera nhiệt để soi rồi dọn nguồn che bóng hoặc vết bẩn.[4]

Đầu nối nóng

Đầu nối hoặc cáp nóng

Đầu nối nóng lên, đổi màu hoặc vỏ cáp chảy là dấu của tiếp xúc kém. Kỹ thuật cắt tải, soi đầu nối T6 hoặc MC4-EVO2A và thay nếu hư. Nguyên nhân phổ biến nhất gây nóng là ghép hai loại đầu nối khác nhau.[4]

Suy giảm

Hao công suất theo năm

Cell TOPCon Gen3 kháng PID và LeTID, xuống cấp chậm. Năm đầu mức hao trong 1%, các năm sau trong 0.35% mỗi năm. Nếu sản lượng giảm nhanh hơn ngưỡng đó, cần soi cả hệ thống chứ không chỉ nhìn riêng tấm.[3]

Bám bẩn

Mặt sau bị che hoặc bẩn

Ở tấm hai mặt, phần điện mặt sau giảm khi mặt sau bị bóng đổ, bám bụi hoặc nền phản xạ kém. Kỹ thuật chừa khe sau tấm, làm sạch nền và bớt vật cản. Đây là điểm khác so với loại một mặt kính.[4]

Gom sẵn dữ liệu khi báo lỗiKhi báo lỗi, hồ sơ nên có mã tấm CS6.3-66TB-650, số serial, ngày lắp, ảnh tấm và đầu nối, chuỗi đang gặp vấn đề và trị số điện áp đo được. Có đủ dữ liệu này, kỹ thuật mới khoanh nhanh nguyên nhân và xét tấm có thuộc diện bảo hành hay không.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Canadian CS6.3-66TB-650 Bảo hành

Chính sách của CS6.3-66TB-650 gồm 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính. Năm vận hành đầu tiên mức hao tối đa 1%, từ năm sau tối đa 0.35% mỗi năm. Cell TOPCon Gen3 trên nền hai mặt kính xuống cấp chậm, nên công suất giữ đều suốt thời hạn cam kết.[3]

cs6 3 66tb 650 tam pin nlmt canadian topbihiku6 650wp topcon gen3 182 chinh sach bao hanh

12 năm

Bảo hành phần cứng

Phần cứng của tấm được bảo hành 12 năm. Mốc 12 năm áp cho lỗi vật liệu và lỗi sản xuất, khi tấm được lắp và vận hành đúng quy định. Đây là phần bảo hành thân tấm, riêng với phần bảo hành hiệu suất.[3]

30 năm

Bảo hành hiệu suất 30 năm

Hiệu suất tuyến tính được bảo hành tới 30 năm. Năm đầu hao trong 1%, mỗi năm sau hao trong 0.35%. Bảo hành tuyến tính cam kết công suất còn lại của tấm không thấp hơn mức đã hứa ở từng năm.[3]

Hồ sơ

Giữ trọn giấy tờ tấm

Để xử lý bảo hành thuận lợi, chủ đầu tư nên lưu mã tấm, số serial, hóa đơn và hồ sơ lắp. Nhãn trên tấm phải còn nguyên vẹn và rõ chữ. Tấm bị chỉnh khung, lắp sai hoặc hỏng do tác động bên ngoài có thể bị loại khỏi diện bảo hành.[3]

Điều kiện để được bảo hànhBảo hành chỉ áp dụng khi tấm lắp và vận hành theo hướng dẫn, trong giới hạn tải cơ học, điện áp hệ thống và nhiệt độ quy định. Lúc cần hỗ trợ, chủ đầu tư cung cấp serial, ảnh thực tế, vị trí tấm trong chuỗi và mô tả lỗi để rút ngắn khâu kiểm tra.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS6.3-66TB-650 VNS

Việt Nam Solar tư vấn cấu hình hệ điện mặt trời dùng tấm pin Canadian CS6.3-66TB-650 dựa trên công suất hệ, hướng và độ nghiêng mái, loại khung đỡ, điện áp chuỗi, vật tư AC/DC và nhu cầu khai thác mặt sau, các biến số quyết định phương án tấm pin cho chủ đầu tư.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Canadian CS6.3-66TB-650 Đánh giá

CS6.3-66TB-650 là tấm 650 Wp, hiệu suất module 24.1%, hai mặt kính, thu điện cả hai phía. Phần đánh giá dưới đây nêu các con số kỹ thuật và ý nghĩa của chúng: mật độ công suất trên mét vuông, phần điện mặt sau, mức giữ công suất theo nhiệt độ và khối lượng tấm.[1]

Công suất/m²

Mật độ công suất

Tấm cho 650 Wp với hiệu suất 24.1%. Hiệu suất càng cao thì mỗi mét vuông cho ra càng nhiều điện. Cùng tổng công suất lắp, mật độ này làm giảm số tấm và số mối nối cần dùng.[1]

Mặt sau

Phần điện mặt sau

Hệ số mặt sau là 85%. Khi tấm nằm trên nền phản xạ tốt, mặt sau cộng thêm sản lượng. Phần cộng thêm nhiều hay ít tùy nền và khe thoáng sau tấm. Mức 85% cao hơn nhiều dòng hai mặt thế hệ trước.[1]

Nhiệt độ

Mức giữ công suất theo nhiệt

Hệ số nhiệt Pmax là −0.26 %/°C, là mức thấp. Khi bề mặt tấm nóng lên, công suất giảm ít. Cell TOPCon Gen3 kháng PID và LeTID, nên mức suy giảm theo năm chậm.[1]

Khối lượng

Khối lượng và khổ tấm

Tấm hai mặt kính nặng 32.8 kg, khổ 2382 x 1134 x 30 mm. Giá đỡ và kết cấu mái cần chịu mức này cùng tải tuyết 5400 Pa, tải gió 2400 Pa. Khi nâng và lắp cần đủ hai người để cạnh tấm không bị hư.[1]

Tóm tắt số liệuCS6.3-66TB-650 đạt 650 Wp ở STC, hiệu suất module 24.1%, hệ số mặt sau 85%, hệ số nhiệt Pmax −0.26 %/°C, khối lượng 32.8 kg và 30 năm bảo hành hiệu suất tuyến tính. Các con số này là cơ sở để chủ đầu tư đối chiếu với điều kiện kết cấu, khung đỡ và điện áp chuỗi của công trình.[1][3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin CS6.3-66TB-650 Hiểu lầm

CS6.3-66TB-650 thu điện hai mặt, nhưng phần điện cộng thêm và sản lượng thực còn phụ thuộc cách lắp, khung và điện áp chuỗi. Sáu mục dưới đây nêu các hiểu lầm hay gặp và con số kỹ thuật đi kèm để chủ đầu tư tránh quyết định sai khi thiết kế và dựng hệ.
Hiểu saiTấm hai mặt luôn cho thêm rất nhiều điện.
Cách hiểu đúngMặt sau có hệ số 85%, nhưng phần điện cộng thực tế phụ thuộc nền phản xạ và khe sau tấm. Nền sáng cùng giàn cao cộng thêm nhiều, mái áp sát bề mặt cộng thêm ít.[1]
Hiểu saiCông suất 650 Wp là mức luôn đạt được.
Cách hiểu đúng650 Wp là số ở STC. Ngoài trời, tấm cho mức NMOT là 494 W vì bức xạ yếu hơn và tấm nóng. Sản lượng thực tính theo điều kiện của từng công trình.[1]
Hiểu saiTấm nào cũng lắp được trên mọi khung.
Cách hiểu đúngTấm nặng 32.8 kg, phải chịu tải tuyết 5400 Pa và tải gió 2400 Pa. Khung và mái đều phải chịu được mức đó. Kẹp tấm phải đặt đúng vùng cho phép trên khung nhôm.[1]
Hiểu saiLắp càng nhiều tấm nối tiếp càng tốt.
Cách hiểu đúngSố tấm trên một chuỗi bị chặn bởi ngưỡng 1500 V của hệ thống. Voc 50.0 V còn tăng khi trời lạnh, nên phải tính tại nhiệt thấp nhất để chuỗi không vượt ngưỡng.[1]
Hiểu saiTấm bảo hành 30 năm là bảo hành mọi thứ.
Cách hiểu đúngCon số 30 năm là cho hiệu suất tuyến tính. Phần cứng của sản phẩm bảo hành 12 năm. Hai mốc này tách biệt và áp cho hai nhóm lỗi khác nhau.[3]
Hiểu saiĐầu nối hãng nào cũng ghép chung được.
Cách hiểu đúngTấm dùng đầu nối T6 hoặc MC4-EVO2A. Chỉ ghép đầu nối trùng loại, trùng hãng. Ghép hai loại khác nhau làm tiếp xúc kém, sinh nhiệt và kém an toàn.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Canadian CS6.3-66TB-650 FAQ

Mười câu dưới đây gom các điểm cốt lõi của CS6.3-66TB-650: công suất, hiệu suất, loại cell, khả năng hai mặt, kích thước, khối lượng, sức chịu tải và bảo hành. Chủ đầu tư có thể đọc lướt để đối chiếu nhanh trước khi quyết định.
CS6.3-66TB-650 là loại tấm pin gì?
CS6.3-66TB-650 là tấm pin Canadian Solar 650 Wp trong dòng TOPBiHiKu6 TOPCon Gen3. Tấm dùng cell N-type TOPCon thế hệ Gen3, kết cấu hai mặt kính và thu điện cả hai phía. Hiệu suất module là 24.1%.[1]
Công suất và hiệu suất của tấm là bao nhiêu?
Ở STC, tấm đạt 650 Wp với dung sai dương 0~+10 W và hiệu suất 24.1%. Cùng điều kiện đó, các trị số là Vmp 42.5 V, Imp 15.31 A, Voc 50.0 V và Isc 16.19 A.[1]
Tấm dùng loại cell gì?
Tấm dùng cell N-type TOPCon thế hệ Gen3, khổ wafer 182mm, xếp 264 cell theo bố cục 2 x (22 x 6). Loại cell này kháng PID và LeTID, kèm hệ số nhiệt Pmax thấp ở −0.26 %/°C.[1]
Tấm có phát điện cả hai mặt không?
Có. Là loại hai mặt kính, tấm thu điện cả phía trước và phía sau, mặt sau có hệ số 85% (±5%). Khi đặt trên nền phản xạ tốt và chừa khe sau tấm, mặt sau cộng thêm sản lượng so với loại một mặt.[1]
Kích thước và khối lượng tấm là bao nhiêu?
Tấm có khổ 2382 x 1134 x 30 mm và nặng 32.8 kg. Mặt trước là kính cường lực 2.0 mm phủ chống phản quang, mặt sau là kính cường lực 2.0 mm, viền khung nhôm anodized.[1]
Tấm chịu được tải và điện áp hệ thống bao nhiêu?
Tấm chịu điện áp hệ thống 1500 V theo IEC, tải tuyết 5400 Pa và tải gió 2400 Pa. Tấm chịu viên mưa đá 35 mm. Cầu chì chuỗi tối đa 35 A, cấp bảo vệ Class II.[1]
Tấm dùng đầu nối và cáp loại nào?
Tấm có hộp nối IP68 gắn 3 diode bypass, dây 4.0 mm² theo IEC. Dây dài 600 mm ở cực dương và 400 mm ở cực âm, hoặc tùy chỉnh. Đầu nối là T6 hoặc MC4-EVO2A.[1]
Hệ số nhiệt của tấm như thế nào?
Hệ số nhiệt Pmax là −0.26 %/°C, Voc là −0.22 %/°C, Isc là +0.045 %/°C. Nhiệt độ vận hành danh định NMOT là 41 ± 3°C. Pmax có hệ số nhiệt thấp nên tấm giữ công suất tốt khi bề mặt nóng lên.[1]
Một container 40 feet chở được bao nhiêu tấm?
Mỗi pallet xếp 36 tấm. Một container 40 feet HQ chứa 720 tấm. Con số này giúp chủ đầu tư và nhà thầu lên kế hoạch vận chuyển và lưu kho.[1]
Tấm CS6.3-66TB-650 bảo hành bao lâu?
Tấm bảo hành 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính. Năm đầu hao trong 1%, các năm sau trong 0.35% mỗi năm. Khi cần bảo hành, chủ đầu tư phải còn giữ mã tấm, serial, hóa đơn và hồ sơ lắp.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Canadian CS6.3-66TB-650 và nhận báo giá Báo giá

Giá tấm pin CS6.3-66TB-650 biến động theo thời điểm, số lượng, hình thức mua tấm rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá nhằm đảm bảo phương án bám sát nhu cầu thực tế của công trình.

Với tấm CS6.3-66TB-650, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Kịch bản thứ nhất là mua tấm rời để mở rộng hoặc thay thế trong hệ thống đã vận hành. Kịch bản thứ hai là lắp trọn gói hệ điện mặt trời với tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp đặt và nghiệm thu. Hai kịch bản này tạo ra cấu trúc chi phí khác biệt, do đó khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.

TẤM RỜI

Giá tấm pin CS6.3-66TB-650

Định vị cho chủ đầu tư cần mua riêng tấm pin để mở rộng, dự phòng hoặc bàn giao cho đội kỹ thuật đang thi công. Báo giá yêu cầu xác nhận đúng mã CS6.3-66TB-650, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Định vị cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời. Báo giá phụ thuộc số lượng tấm, loại inverter, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, phương án khai thác mặt sau và điều kiện thi công thực địa.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua tấm rời hay lắp trọn gói, số lượng tấm mong muốn và thời gian dự kiến thi công, bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

CS6.3-66TB-650 là tấm pin TOPCon Gen3 hai mặt kính của Canadian Solar, đạt 650 Wp và hiệu suất module 24.1% ở STC. Hệ số nhiệt Pmax là −0.26%/°C, tấm kháng LeTID và PID. Bifaciality tối đa của dòng là 90%.[1] Tấm qua các chuẩn IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng CS6.3-66TB-650 và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá CS6.3-66TB-650-Tấm Pin NLMT Canadian Topbihiku6 650WP-TOPCon Gen3 182

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
