CS6.3-66TB-660-Tấm Pin NLMT Canadian Topbihiku6 660WP-TOPCon Gen3 182

📋

TÀI LIỆU KỸ THUẬT CS6.3-66TB-660

Xem 9 tài liệu chính hãng - Model CS6.3-66TB-660, tấm pin Canadian Solar. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 6 tài liệu
PDF Datasheet CS6.3-66TB-660 Truy cập
PDF File PAN CS6.3-66TB-660 Đang cập nhật
WEB Manual Tài Liệu Lắp Đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Tra Cứu Seri Sản Phẩm Canadian Solar Truy cập
WEB Về Thương Hiệu Canadian Solar Truy cập
✓ Chứng nhận và bảo hành ▼ 3 tài liệu
PDF Warranty CS6.3-66TB-660 Truy cập
PDF Certificate CS6.3-66TB-660 Truy cập
WEB Chứng Nhận Nhà Phân Phối Canadian Solar Truy cập

88 ₫

☀️

Thông số kỹ thuật CS6.3-66TB-660

Mã sản phẩm CS6.3-66TB-660
660W
STC
Hiệu suất
24.4%
Loại cell
TOPCon cells
264 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model CS6.3-66TB-660
Brand / Thương hiệu Canadian Solar
Product family / Dòng sản phẩm TOPBiHiKu6
Module type / Loại module TOPCon Gen3 Bifacial Module / Module hai mặt TOPCon Gen3
Cell type / Loại cell TOPCon cells
Đặc tính điện / Electrical Data (STC)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 660 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 42.9 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 15.41 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 50.4 V
Short Circuit Current (Isc) / Dòng ngắn mạch 16.31 A
Module Efficiency / Hiệu suất module 24.4%
Gain hai mặt / Bifacial Gain
5% Bifacial Gain / Gain hai mặt 5%
Pmax / Công suất cực đại 693 W
Vmp / Điện áp hoạt động tối ưu 42.9 V
Imp / Dòng hoạt động tối ưu 16.18 A
Voc / Điện áp hở mạch 50.4 V
Isc / Dòng ngắn mạch 17.13 A
Efficiency / Hiệu suất 25.7%
10% Bifacial Gain / Gain hai mặt 10%
Pmax / Công suất cực đại 726 W
Vmp / Điện áp hoạt động tối ưu 42.9 V
Imp / Dòng hoạt động tối ưu 16.95 A
Voc / Điện áp hở mạch 50.4 V
Isc / Dòng ngắn mạch 17.94 A
Efficiency / Hiệu suất 26.9%
20% Bifacial Gain / Gain hai mặt 20%
Pmax / Công suất cực đại 792 W
Vmp / Điện áp hoạt động tối ưu 42.9 V
Imp / Dòng hoạt động tối ưu 18.49 A
Voc / Điện áp hở mạch 50.4 V
Isc / Dòng ngắn mạch 19.57 A
Efficiency / Hiệu suất 29.3%
Đặc tính điện / Electrical Data (NMOT)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 502 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 40.8 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 12.31 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 48.0 V
Short Circuit Current (Isc) / Dòng ngắn mạch 13.14 A
Cấu tạo vật lý / Mechanical Data
Cell Type / Loại cell TOPCon cells
Cell Arrangement / Cấu hình cell 264 [2×(22×6)]
Dimensions / Kích thước 2382 × 1134 × 30 mm
Weight / Trọng lượng 32.8 kg
Front Glass / Kính trước 2.0 mm heat strengthened glass with anti-reflective coating
Back Glass / Kính sau 2.0 mm heat strengthened glass
Frame / Khung Anodized aluminium alloy
J-Box / Hộp nối IP68, 3 bypass diodes
Cable / Cáp 4.0 mm² (IEC)
Cable Length (Including Connector) / Chiều dài cáp 600 mm (+) / 400 mm (-) hoặc customized length
Connector / Đầu nối T6 hoặc MC4-EVO2A
Per Pallet / Số tấm mỗi pallet 36 pieces
Per Container (40′ HQ) / Số tấm mỗi container 40′ HQ 720 pieces
Dữ liệu điện hệ thống / Electrical Data
Operating Temperature / Nhiệt độ vận hành -40°C ~ +85°C
Max. System Voltage / Điện áp hệ thống tối đa 1500 V (IEC)
Module Fire Performance / Phân loại cháy module CLASS C (IEC61730)
Max. Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35 A
Protection Class / Cấp bảo vệ điện Class II
Power Tolerance / Dung sai công suất 0 ~ +10 W
Power Bifaciality / Hệ số hai mặt công suất 85%
Hệ số nhiệt / Temperature Characteristics
Temperature Coefficient (Pmax) / Hệ số nhiệt Pmax -0.26%/°C
Temperature Coefficient (Voc) / Hệ số nhiệt Voc -0.22%/°C
Temperature Coefficient (Isc) / Hệ số nhiệt Isc 0.045%/°C
Nominal Module Operating Temperature / Nhiệt độ vận hành danh định 41 ± 3°C
📋

Thông số kỹ thuật trên dùng cho đúng model CS6.3-66TB-660, dòng TOPBiHiKu6.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

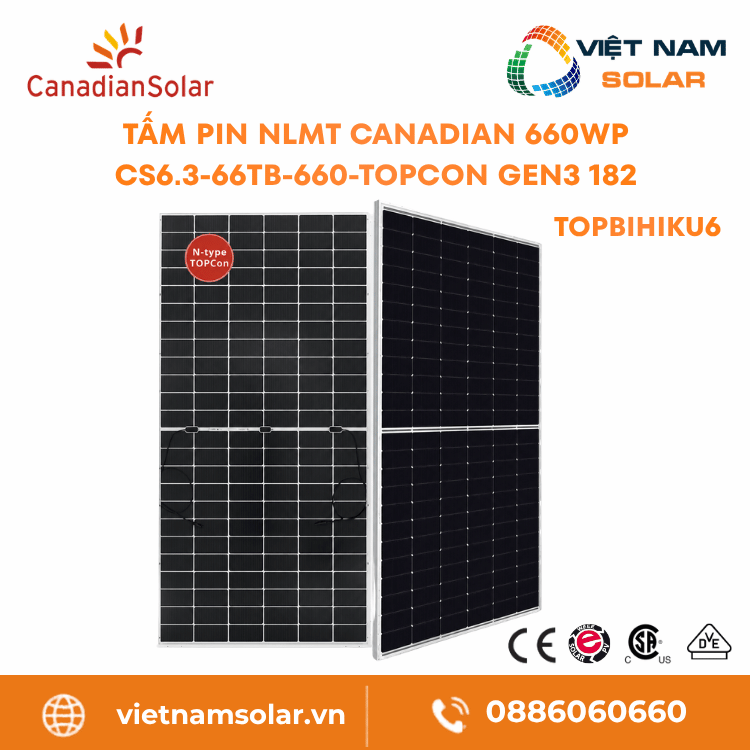

Tấm Pin Năng Lượng Mặt Trời Canadian 660W – CS6.3-66TB-660 – TOPBiHiKu6 TOPCon Gen3

Dòng TOPBiHiKu6 thế hệ TOPCon Gen3 của Canadian Solar có mã CS6.3-66TB-660, công suất 660 Wp ở STC. Bên trong là 264 cell N-type TOPCon khổ wafer 182mm, kẹp giữa hai lớp kính cường lực 2.0 mm. Viền tấm là khung nhôm anodized. Tấm sinh điện ở cả mặt trước và mặt sau, hiệu suất module đạt 24.4%.[1]

Bộ trị số STC của tấm gồm Vmp 42.9 V và Imp 15.41 A tại điểm công suất cực đại, Voc 50.4 V và Isc 16.31 A. Dung sai công suất là 0~+10 W, chỉ lệch lên chứ không lệch xuống. Mặt sau có hệ số phát điện 85% (±5%). Nếu nền bên dưới phản xạ tốt thì phần thu ở mặt sau cộng thêm vào tổng sản lượng.[1]

Tấm làm việc với điện áp hệ thống tối đa 1500 V theo IEC, ngưỡng tải tuyết 5400 Pa và tải gió 2400 Pa. Hệ số nhiệt của Pmax là −0.26 %/°C. Về cam kết, hãng cho 30 năm bảo hành hiệu suất tuyến tính và 12 năm bảo hành phần cứng.[1][3]

Công suất660 WpSTC
Hiệu suất24.4%Hiệu suất module
Loại cellTOPCon Gen3Bifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính

cs6 3 66tb 660 tam pin nlmt canadian topbihiku6 660wp topcon gen3 1820 mot so dat diem chinh

CS6.3-66TB-660 là tấm pin hai mặt kính 660 Wp của Canadian Solar, cell TOPCon Gen3, hiệu suất module 24.4%. Ở STC tấm cho Vmp 42.9 V, Imp 15.41 A, Voc 50.4 V, Isc 16.31 A, điện áp hệ thống tối đa 1500 V. Cam kết gồm 30 năm cho hiệu suất tuyến tính và 12 năm cho phần cứng.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Canadian CS6.3-66TB-660 660W
  2. 2. Thông số kỹ thuật tấm pin Canadian CS6.3-66TB-660
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin CS6.3-66TB-660
  4. 4. Các model cùng series TOPBiHiKu6 (CS6.3-66TB 645-670)
  5. 5. Tài liệu kỹ thuật tấm pin Canadian CS6.3-66TB-660
  6. 6. Hướng dẫn lắp đặt tấm pin Canadian CS6.3-66TB-660
  7. 7. Bảo trì định kỳ tấm pin CS6.3-66TB-660
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin CS6.3-66TB-660
  9. 9. Chính sách bảo hành tấm pin Canadian CS6.3-66TB-660
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS6.3-66TB-660
  11. 11. Đánh giá thực tế tấm pin Canadian CS6.3-66TB-660
  12. 12. Hiểu lầm phổ biến về tấm pin CS6.3-66TB-660
  13. 13. Câu hỏi thường gặp về tấm pin Canadian CS6.3-66TB-660
  14. 14. Giá tấm pin Canadian CS6.3-66TB-660 và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Canadian CS6.3-66TB-660 660W Nổi bật

Bốn điểm đáng chú ý ở CS6.3-66TB-660 là công suất 660 Wp tại STC, hiệu suất module 24.4%, cell TOPCon Gen3 và lớp vỏ hai mặt kính. Tấm sinh điện hai phía, hệ số mặt sau 85%. Hộp nối đạt IP68, khung làm bằng nhôm anodized. Hệ số nhiệt Pmax dừng ở −0.26 %/°C.[1]
660 Wp

Công suất 660 Wp ở STC

Tại STC, tấm cho 660 Wp. Dung sai là 0~+10 W, nghĩa là sai số chỉ đi lên. Công suất thực nhận được không thấp hơn con số in trên nhãn. Tấm gói 264 cell bố trí 2 x (22 x 6) trong khổ 2382 x 1134 x 30 mm.[1]

TOPCon Gen3

Cell N-type TOPCon Gen3

Nhân tấm là cell N-type TOPCon Gen3 trên wafer khổ 182mm. Cell loại này có khả năng kháng PID và LeTID. Cấu trúc hai mặt cho phép cả hai phía cùng sinh điện, hệ số mặt sau là 85% (±5%).[1]

24.4%

Hiệu suất module 24.4%

Hiệu suất module ở STC là 24.4%. Số này càng lớn thì lượng điện trên mỗi mét vuông càng nhiều. Tại cùng điều kiện, tấm cho Vmp 42.9 V, Imp 15.41 A, Voc 50.4 V và Isc 16.31 A.[1]

Dual-glass

Vỏ hai mặt kính 2.0 mm

Kính trước dày 2.0 mm, cường lực, phủ chống phản quang. Kính sau cũng cường lực 2.0 mm. Đặt cell vào giữa hai tấm kính giúp giảm hơi ẩm lọt vào và bảo vệ cell tốt hơn so với kiểu một mặt kính.[1]

−0.26 %/°C

Hệ số nhiệt Pmax −0.26 %/°C

Pmax có hệ số nhiệt −0.26 %/°C. Khi mặt tấm tăng nhiệt, công suất hao đi ở mức nhỏ nhờ con số này. Hai hệ số còn lại là Voc −0.22 %/°C và Isc +0.045 %/°C.[1]

1500 V

Ngưỡng áp và tải

Điện áp hệ thống tối đa là 1500 V theo IEC. Tấm chịu tải tuyết 5400 Pa, tải gió 2400 Pa và viên mưa đá 35 mm. Hộp nối IP68 chứa 3 diode bypass, khung bằng nhôm anodized. Khối lượng tấm là 32.8 kg.[1]

Khai thác phần điện mặt sauMặt sau chỉ cộng thêm điện theo hệ số 85% khi bên dưới tấm có nền sáng và một khe hở thông thoáng. Lúc dự tính sản lượng, kỹ thuật tính phần mặt trước theo trị số STC, rồi cộng phần mặt sau dựa trên điều kiện riêng của mỗi công trình.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Canadian CS6.3-66TB-660 Thông số

Ở STC, CS6.3-66TB-660 cho 660 Wp, hiệu suất 24.4%, Vmp 42.9 V, Imp 15.41 A, Voc 50.4 V, Isc 16.31 A, dung sai 0~+10 W. Phần cơ khí dùng cell TOPCon Gen3, vỏ hai mặt kính 2.0 mm, khổ 2382 x 1134 x 30 mm, khối lượng 32.8 kg, điện áp hệ thống 1500 V, tải tuyết 5400 Pa, tải gió 2400 Pa.[1]
Công suất660 WpSTC
Hiệu suất24.4%Hiệu suất module
Loại cellTOPCon Gen3Bifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Nominal max. power / Công suất tối đa Pmax 660 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 42.9 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 15.41 A[1]
Open circuit voltage / Điện áp hở mạch Voc 50.4 V[1]
Short circuit current / Dòng ngắn mạch Isc 16.31 A[1]
Module efficiency / Hiệu suất module 24.4 %[1]
Power tolerance / Dung sai công suất 0 ~ +10 W[1]
Power bifaciality / Hệ số phát điện hai mặt 85 % (±5%)[1]
Bifacial gain +5% / Pmax 693 W[1]
Bifacial gain +5% / Vmp – Imp 42.9 V – 16.18 A[1]
Bifacial gain +5% / Voc – Isc 50.4 V – 17.13 A[1]
Bifacial gain +5% / Module efficiency 25.7 %[1]
Bifacial gain +10% / Pmax 726 W[1]
Bifacial gain +10% / Imp – Isc 16.95 A – 17.94 A[1]
Bifacial gain +10% / Module efficiency 26.9 %[1]
Bifacial gain +20% / Pmax 792 W[1]
Bifacial gain +20% / Imp – Isc 18.49 A – 19.57 A[1]
Bifacial gain +20% / Module efficiency 29.3 %[1]
ELECTRICAL DATA (NMOT*) · Đặc tính điện (NMOT)
Nominal max. power / Công suất tối đa Pmax 502 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 40.8 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 12.31 A[1]
Open circuit voltage / Điện áp hở mạch Voc 48.0 V[1]
Short circuit current / Dòng ngắn mạch Isc 13.14 A[1]
MECHANICAL DATA · Thông số cơ khí (Mechanical) & đóng gói (Packaging)
Cell type / Loại cell TOPCon cells[1]
Cell arrangement / Cách bố trí cell 264 [2 x (22 x 6)][1]
Dimensions / Kích thước 2382 x 1134 x 30 mm[1]
Weight / Khối lượng 32.8 kg[1]
Front glass / Kính trước 2.0 mm cường lực phủ chống phản quang[1]
Back glass / Kính sau 2.0 mm cường lực[1]
Frame / Khung Nhôm anodized[1]
J-Box / Hộp nối IP68, 3 bypass diode[1]
Cable / Cáp 4.0 mm² (IEC)[1]
Cable length / Chiều dài cáp 600 mm (+) / 400 mm (-) hoặc tùy chỉnh[1]
Connector / Đầu nối T6 hoặc MC4-EVO2A[1]
Per pallet / Số tấm mỗi pallet 36 tấm[1]
Per container (40′ HQ) / Số tấm mỗi container 40’HQ 720 tấm[1]
ELECTRICAL DATA · Giới hạn điện & vận hành (Maximum ratings)
Operating temperature / Nhiệt độ vận hành -40°C ~ +85°C[1]
Max. system voltage / Điện áp hệ thống tối đa 1500 V (IEC)[1]
Module fire performance / Cấp chống cháy CLASS C (IEC 61730)[1]
Max. series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
Protection class / Cấp bảo vệ Class II[1]
TEMPERATURE CHARACTERISTICS · Hệ số nhiệt
Temperature coefficient of Pmax / Hệ số nhiệt Pmax -0.26 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc -0.22 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc +0.045 %/°C[1]
Nominal module operating temperature (NMOT) / Nhiệt độ vận hành danh định NMOT 41 ± 3°C[1]
Phân biệt cột STC và cột NMOTSTC là điều kiện chuẩn trong phòng đo: 1000 W/m², 25°C, phổ AM1.5. NMOT phản ánh trạng thái gần thực địa, công suất ra thấp hơn vì bức xạ nhẹ hơn và tấm bị nóng. Để xác định số tấm mỗi chuỗi, kỹ thuật suy điện áp từ Voc và hệ số nhiệt Voc ở mức nhiệt thấp nhất, sao cho tổng vẫn dưới 1500 V.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin CS6.3-66TB-660 Chứng nhận

Về chứng nhận sản phẩm, CS6.3-66TB-660 đạt IEC 61215, IEC 61730, IEC 61701, IEC 62716 và Take-e-way. Phía nhà máy, hệ thống quản lý đạt ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 cùng IEC 62941:2019. Module xếp cấp chống cháy CLASS C theo IEC 61730.[1][6][7][8][9]
IEC 61215

Kiểm hiệu năng và độ bền

Hai chuẩn nền của tấm là IEC 61215 và IEC 61730. IEC 61215 đưa module qua loạt bài thử để đo hiệu năng và tuổi thọ. IEC 61730 phụ trách phần an toàn điện. Cặp tiêu chuẩn này luôn nằm trong hồ sơ kỹ thuật của tấm pin.[1]

IEC 61730

An toàn và cấp chống cháy

IEC 61730 xác nhận phần an toàn của module. Theo chuẩn này, tấm xếp cấp chống cháy CLASS C. Lúc dựng hồ sơ thi công, chủ đầu tư so cấp chống cháy đó với yêu cầu của từng công trình.[1]

IEC 61701

Chịu sương muối và amoniac

Hai phép thử môi trường của tấm là IEC 61701 cho ăn mòn sương muối và IEC 62716 cho amoniac. Chúng quan trọng với dàn pin ven biển hoặc đặt ở khu chăn nuôi, trồng trọt nơi có hơi amoniac.[1]

ISO 9001

Ba chuẩn ISO ở nhà máy

Dây chuyền sản xuất vận hành theo ba chuẩn ISO: ISO 9001:2015 về chất lượng, ISO 14001:2015 về môi trường và ISO 45001:2018 về an toàn lao động. Bộ ba này quản lý quá trình làm ra tấm.[1]

IEC 62941

IEC 62941 cho sản xuất module

Hãng còn có IEC 62941:2019. Tiêu chuẩn này quản lý chất lượng dành riêng cho việc sản xuất module quang điện, mục tiêu là giữ quy trình đều và lặp lại được giữa các lô hàng.[1]

Take-e-way

Take-e-way khi hết vòng đời

Tấm kèm chứng nhận Take-e-way, gắn với việc thu hồi và tái chế module sau khi hết hạn dùng. Đây là yêu cầu ở những thị trường có luật bắt buộc xử lý module thải theo đúng quy định.[1]

Khi dựng hồ sơ kỹ thuậtVới CS6.3-66TB-660, kỹ thuật cần soi nhóm chứng nhận sản phẩm và cấp chống cháy theo yêu cầu của công trình và của bên điện lực địa phương. Hai chuẩn môi trường IEC 61701 và IEC 62716 đáng lưu ý cho dàn pin gần biển hoặc trong khu nông nghiệp.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series TOPBiHiKu6 (CS6.3-66TB 645-670) Model

Series TOPBiHiKu6 TOPCon Gen3 của Canadian Solar trải công suất từ 645 Wp đến 670 Wp, tất cả đều là tấm hai mặt kính dùng cell TOPCon Gen3 trên một nền tảng chung. CS6.3-66TB-660 là bản 660 Wp trong dải này. Danh sách dưới đây nêu công suất, hiệu suất, Voc và Isc của từng bản để tiện so sánh.[1]
645 W

645 Wp

CS6.3-66TB-645

Bản 645 Wp, hiệu suất module 23.9%, Voc 49.8 V, Isc 16.13 A, hai mặt kính, cell TOPCon Gen3 trong series TOPBiHiKu6.[1]

650 W

650 Wp

CS6.3-66TB-650

Bản 650 Wp, hiệu suất module 24.1%, Voc 50.0 V, Isc 16.19 A, hai mặt kính, cell TOPCon Gen3 trong series TOPBiHiKu6.[1]

655 W

655 Wp

CS6.3-66TB-655

Bản 655 Wp, hiệu suất module 24.2%, Voc 50.2 V, Isc 16.25 A, hai mặt kính, cell TOPCon Gen3 trong series TOPBiHiKu6.[1]

660 W

Model đang xem

CS6.3-66TB-660

Bản 660 Wp, hiệu suất module 24.4%, Voc 50.4 V, Isc 16.31 A, hai mặt kính, cell TOPCon Gen3 trong series TOPBiHiKu6.[1]

665 W

665 Wp

CS6.3-66TB-665

Bản 665 Wp, hiệu suất module 24.6%, Voc 50.6 V, Isc 16.37 A, hai mặt kính, cell TOPCon Gen3 trong series TOPBiHiKu6.[1]

670 W

670 Wp

CS6.3-66TB-670

Bản 670 Wp, hiệu suất module 24.8%, Voc 50.8 V, Isc 16.43 A, hai mặt kính, cell TOPCon Gen3 trong series TOPBiHiKu6.[1]

Không chỉ nhìn riêng công suấtLúc chọn bản trong series, kỹ thuật còn cân Voc, Isc, số tấm nối tiếp mỗi chuỗi và điện áp hệ thống ở công trình. Vì Voc lớn dần theo công suất, số tấm tối đa cho một chuỗi có thể lệch nhau giữa các bản dù chung series.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Canadian CS6.3-66TB-660 Tài liệu

Bộ tài liệu CS6.3-66TB-660 xếp thành hai nhóm. Phần PDF có datasheet thông số, file bảo hành, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Phần web có hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, công cụ tra cứu seri và trang thương hiệu. Các tài liệu này dùng cho khâu tra cứu khi chọn tấm và khi thi công.[1][2]
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet, Thông số kỹ thuật CS6.3-66TB-660 Tải xuống
PDF Warranty, Chính sách bảo hành CS6.3-66TB-660 Tải xuống
PDF Certifications, Chứng nhận sản phẩm CS6.3-66TB-660 Tải xuống
PDF File PAN, File mô phỏng PVsyst CS6.3-66TB-660 (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Chứng nhận nhà phân phối Canadian Solar Truy cập
WEB Tra cứu seri sản phẩm Canadian Solar Truy cập
WEB Về thương hiệu Canadian Solar Truy cập
Dùng từng tài liệu vào việc gìỞ CS6.3-66TB-660, các trị số điện chuẩn nằm trong datasheet. Sơ đồ đấu nối được xác nhận qua tài liệu lắp đặt. Nhóm bảo hành nên giữ sẵn để lập hồ sơ lúc cần hãng xử lý. Riêng file mô phỏng PVsyst đang trong quá trình cập nhật.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Canadian CS6.3-66TB-660 Lắp đặt

CS6.3-66TB-660 nặng 32.8 kg, khổ 2382 x 1134 x 30 mm, là tấm hai mặt kính. Tấm đòi giá đỡ chắc, kẹp đặt đúng vùng và một khe hở sau lưng để dùng được mặt sau. Khi tính chuỗi, kỹ thuật lấy Voc 50.4 V cùng hệ số nhiệt Voc, giữ tổng điện áp dưới 1500 V ở nhiệt độ thấp nhất.[2]
1

Soi tấm trước khi lắp

Trước tiên kiểm hai mặt kính có vết nứt không, khung nhôm có móp không, hộp nối và dây có hỏng không. Vì tấm nặng 32.8 kg, mỗi lần khiêng phải có hai người. Tuyệt đối không nhấc tấm bằng cách nắm hộp nối hoặc dây cáp.[2]

2

Giá đỡ chịu đủ tải

Giá đỡ phải gánh được tải tuyết 5400 Pa và tải gió 2400 Pa đúng ngưỡng của tấm. Vị trí kẹp nằm trong vùng cho phép trên khung nhôm. Kẹp đặt lệch khỏi vùng đó làm yếu sức chịu tải và dễ gây rạn kính.[2]

3

Để hở khe sau lưng tấm

Tấm thu điện hai phía, mặt sau hệ số 85%. Muốn tận dụng phần này, cần có khe giữa tấm và nền, đặt trên nền sáng, không để bóng đổ lên lưng tấm. Giá đỡ cùng dây dẫn không nên che mất nhiều diện tích kính sau.[2]

4

Xác định điện áp chuỗi

Kỹ thuật suy số tấm nối tiếp mỗi chuỗi từ Voc 50.4 V và hệ số nhiệt Voc −0.22 %/°C. Nhiệt độ càng thấp thì Voc càng cao, nên phép tính lấy mức nhiệt thấp nhất của vùng và giữ tổng điện áp dưới 1500 V.[2]

5

Nối đầu nối với cáp

Đầu nối của tấm là T6 hoặc MC4-EVO2A, dây 4.0 mm² theo IEC. Chỉ được ghép các đầu nối cùng loại và cùng hãng. Sau khi bấm, kéo thử nhẹ để chắc khớp đã ăn. Ghép lẫn hai loại đầu nối khiến tiếp xúc kém và phát nhiệt.[2]

6

Nối đất cho khung

Mỗi khung nhôm đều phải tiếp địa theo quy định. Mối nối đất cần sạch, siết chắc và dùng phụ kiện chống ăn mòn. Tiếp địa chuẩn giúp hạn chế điện rò đọng trên khung và bảo đảm an toàn cho người vận hành.[2]

Đừng giẫm hay đặt vật lên tấm
Kính tấm chỉ chịu lực theo phương đã kiểm định, không chịu nổi lực ép vào một điểm từ bàn chân hoặc vật nặng. Giẫm lên tấm để lại vết nứt nhỏ trong cell, khiến công suất tụt mà mắt thường khó nhận ra.[2]
Không đấu nối khi tấm ướt
Có ánh sáng là tấm đã phát điện. Thao tác đấu nối lúc mặt tấm còn ướt hoặc trời đang mưa làm tăng nguy cơ điện giật. Nên che đầu nối lại và chỉ làm khi mọi thứ đã khô.[2]
Giữ nguyên khung nhôm
Không khoan thêm lỗ hay mài cắt khung nhôm anodized. Can thiệp vào khung làm mất sức chịu tải đã được chứng nhận và mất luôn bảo hành. Mọi điểm bắt vít phải dùng lỗ có sẵn cùng phụ kiện đi kèm khung.[2]
Lúc mở kiện và dỡ hàngKhi tháo kiện và lấy tấm ra, kỹ thuật theo đúng hướng dẫn để không va vào cạnh tấm và góc kính. Tấm nên được dựng đứng hoặc đặt nằm trên lớp đệm. Khi vận chuyển, các cạnh và bốn góc tấm là nơi dễ sứt mẻ nhất.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin CS6.3-66TB-660 Bảo trì

Việc bảo trì CS6.3-66TB-660 xoay quanh ba nhóm: lau kính, kiểm khung và đầu nối theo lịch, theo dõi sản lượng. Cell TOPCon Gen3 đặt trong vỏ hai mặt kính có khả năng kháng PID và LeTID. Vì vậy chỉ cần lau và soát đều đặn là tấm giữ công suất ổn định trong nhiều năm.[4]

cs6 3 66tb 660 tam pin nlmt canadian topbihiku6 660wp topcon gen3 1820 bao tri dinh ky

☀

Vệ sinh mặt kính

Bụi bẩn, lá cây và phân chim đọng trên kính làm tụt sản lượng. Nên dùng nước sạch kèm chổi lông mềm hoặc cây gạt chuyên dụng để rửa. Tránh vật cứng, hóa chất ăn mòn và vòi áp lực cao. Thời điểm hợp lý là sáng sớm hay chiều mát, khi kính đã nguội.[4]

⌗

Kiểm khung và kẹp tấm

Định kỳ kiểm khung nhôm, kẹp tấm và bu lông trên giá đỡ. Sau mỗi trận mưa bão, siết và soát lại độ chắc của các điểm kẹp. Kẹp bị lỏng hoặc đặt sai vị trí làm hụt sức chịu tải gió và tải tuyết của tấm.[4]

⌁

Kiểm đầu nối và cáp

Xem đầu nối T6 hoặc MC4-EVO2A và dây cáp để phát hiện sớm vết nóng, đổi màu hay khớp lỏng. Không để cáp tì vào cạnh kim loại sắc. Một đầu nối tiếp xúc kém vừa phát nhiệt vừa kéo tụt sản lượng của cả chuỗi.[4]

  • Lau kính từ sớm, đừng để bụi bám dày, chỉ dùng nước sạch cùng dụng cụ mềm.[4]
  • Kiểm lưng tấm có bị bóng che hay bám bẩn không, để không hụt phần điện mặt sau.[4]
  • Hết mưa bão hay gió mạnh, soát lại khung nhôm, kẹp tấm và bu lông.[4]
  • Để mắt tới đầu nối và cáp, bắt sớm vết nóng, đổi màu hoặc khớp lỏng.[4]
  • Bám sát sản lượng mỗi chuỗi, chuỗi nào tụt bất thường thì soi tấm và các mối nối.[4]
  • Đừng tự mở hộp nối hay can thiệp vào trong tấm, có bất thường thì báo kỹ thuật.[4]
Vài điểm khi lauKhông lau lúc kính còn nóng dưới nắng, vì thay đổi nhiệt đột ngột dễ làm kính sốc nhiệt. Trong lúc lau, không tựa người hay giẫm lên tấm. Với dàn đặt trên mặt đất, cắt cỏ và hạ thấp vật cản sau tấm để không che mặt sau.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin CS6.3-66TB-660 Sự cố

Ở CS6.3-66TB-660, lỗi thường thấy là một chuỗi tụt sản lượng, kính bị rạn, có điểm nóng cục bộ hoặc đầu nối nóng lên. Quy trình xử lý gồm ghi lại chuỗi bị lỗi, chụp ảnh và đo điện áp. Khi chưa rõ nguyên do, nên để kỹ thuật kiểm tra trước thay vì vội thay tấm.[4]

Sản lượng giảm

Một chuỗi tụt điện

Khi một chuỗi ra ít điện hơn các chuỗi cùng điều kiện, kỹ thuật đo điện áp hở mạch rồi đối chiếu với Voc 50.4 V nhân số tấm. Lý do thường gặp là bị bóng che, bám bụi, đầu nối lỏng hoặc một tấm trong chuỗi đã hỏng.[4]

Nứt kính

Nứt hoặc vỡ kính

Vì là tấm hai mặt kính, vết nứt có thể ở kính trước hoặc kính sau, do va đập, mưa đá lớn hoặc lực ép một điểm. Tấm nứt phải được đánh dấu, theo dõi và xử lý theo hướng dẫn. Không tiếp tục vận hành tấm vỡ kính vì có nguy cơ điện rò.[4]

Điểm nóng

Điểm nóng cục bộ

Điểm nóng xuất hiện khi một cụm cell bị che bóng kéo dài hoặc dính bẩn ở một chỗ. Hộp nối có 3 diode bypass để hạ rủi ro này. Nghi có điểm nóng thì kỹ thuật dùng camera nhiệt để rà, sau đó loại bỏ nguồn che bóng hoặc vệt bẩn.[4]

Đầu nối nóng

Nóng ở đầu nối hoặc cáp

Đầu nối nóng, đổi màu hoặc vỏ cáp bị chảy đều là dấu hiệu tiếp xúc kém. Kỹ thuật ngắt tải, kiểm đầu nối T6 hoặc MC4-EVO2A và thay nếu đã hỏng. Lý do gây nóng hay gặp nhất là ghép lẫn hai loại đầu nối khác nhau.[4]

Suy giảm

Suy giảm qua từng năm

Cell TOPCon Gen3 kháng PID và LeTID nên xuống cấp chậm. Năm đầu hao không quá 1%, các năm sau không quá 0.35% mỗi năm. Khi sản lượng rớt nhanh hơn ngưỡng này, cần soát toàn hệ thống chứ không chỉ riêng tấm.[3]

Bám bẩn

Lưng tấm bị che hoặc bẩn

Trên tấm hai mặt, phần điện mặt sau sụt khi lưng tấm bị bóng đổ, bám bụi hoặc nền phản xạ kém. Kỹ thuật cần để khe sau tấm, dọn sạch nền và giảm vật cản. Đây chính là khác biệt so với loại chỉ có một mặt kính.[4]

Chuẩn bị dữ liệu trước khi báo lỗiLúc báo lỗi, hồ sơ cần có mã tấm CS6.3-66TB-660, số serial, ngày lắp, ảnh tấm cùng đầu nối, chuỗi đang lỗi và trị số điện áp đo được. Khi dữ liệu đủ, kỹ thuật mới khoanh nhanh nguyên nhân và xác định tấm có nằm trong diện bảo hành hay không.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Canadian CS6.3-66TB-660 Bảo hành

CS6.3-66TB-660 được bảo hành 30 năm cho hiệu suất tuyến tính và 12 năm cho phần cứng. Mức hao tối đa là 1% trong năm đầu và 0.35% mỗi năm về sau. Nhờ cell TOPCon Gen3 trong vỏ hai mặt kính xuống cấp chậm, công suất tấm giữ đều trong suốt thời hạn cam kết.[3]

12 năm

Bảo hành phần cứng 12 năm

Thân tấm có bảo hành phần cứng 12 năm. Mốc này phủ lỗi vật liệu và lỗi sản xuất, với điều kiện tấm được lắp và dùng đúng quy định. Đây là phần bảo hành cho thân tấm, tách khỏi phần bảo hành hiệu suất.[3]

30 năm

Hiệu suất tuyến tính 30 năm

Phần hiệu suất tuyến tính có bảo hành đến 30 năm. Năm đầu hao trong 1%, các năm tiếp theo hao trong 0.35%. Cam kết tuyến tính bảo đảm công suất còn lại của tấm không thấp hơn mức đã định cho từng năm.[3]

Hồ sơ

Lưu đủ giấy tờ tấm

Để khâu bảo hành trôi chảy, chủ đầu tư cần giữ mã tấm, số serial, hóa đơn và hồ sơ lắp. Nhãn dán trên tấm phải còn nguyên và đọc rõ. Tấm bị sửa khung, lắp sai hoặc hư do tác động bên ngoài có thể nằm ngoài diện bảo hành.[3]

Khi nào bảo hành có hiệu lựcBảo hành chỉ có hiệu lực khi tấm được lắp và vận hành theo hướng dẫn, nằm trong giới hạn tải cơ học, điện áp hệ thống và nhiệt độ cho phép. Khi cần hỗ trợ, chủ đầu tư gửi serial, ảnh thực tế, vị trí tấm trong chuỗi và mô tả lỗi để khâu kiểm tra nhanh hơn.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS6.3-66TB-660 VNS

Khi tư vấn hệ điện mặt trời dùng tấm Canadian CS6.3-66TB-660, Việt Nam Solar căn cứ vào công suất hệ, hướng và độ dốc mái, kiểu khung đỡ, điện áp chuỗi, vật tư AC/DC và mức khai thác mặt sau. Đây là những yếu tố định hình phương án tấm pin cho chủ đầu tư.

Bên cạnh việc phân phối thiết bị chính hãng, Việt Nam Solar còn nhận tư vấn cấu hình, hỗ trợ kỹ thuật khi lắp đặt, kiểm tra bảo hành và theo sát chủ đầu tư trong suốt vòng đời vận hành của hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Canadian CS6.3-66TB-660 Đánh giá

CS6.3-66TB-660 là tấm hai mặt kính 660 Wp, hiệu suất module 24.4%, thu điện cả hai phía. Phần dưới đây xét bốn nhóm con số và ý nghĩa của chúng: mật độ công suất trên mỗi mét vuông, phần điện ở mặt sau, mức giữ công suất theo nhiệt độ và khối lượng của tấm.[1]

Công suất/m²

Mật độ công suất trên m²

Tấm đạt 660 Wp ở hiệu suất 24.4%. Hiệu suất lớn đồng nghĩa mỗi mét vuông cho nhiều điện hơn. Với cùng một tổng công suất lắp, mật độ cao giúp giảm số tấm và số mối nối phải dùng.[1]

Mặt sau

Sản lượng từ mặt sau

Mặt sau có hệ số 85%. Đặt tấm trên nền phản xạ tốt thì lưng tấm cộng thêm điện. Mức cộng nhiều hay ít phụ thuộc nền và khe hở sau tấm. Con số 85% nhỉnh hơn nhiều dòng hai mặt đời cũ.[1]

Nhiệt độ

Giữ công suất khi nóng

Pmax có hệ số nhiệt −0.26 %/°C. Lúc mặt tấm nóng lên, phần công suất mất đi ở mức nhỏ. Cell TOPCon Gen3 lại kháng PID và LeTID, nên tốc độ suy giảm qua các năm cũng chậm.[1]

Khối lượng

Khổ tấm và khối lượng

Tấm hai mặt kính có khổ 2382 x 1134 x 30 mm, nặng 32.8 kg. Giá đỡ và kết cấu mái phải gánh được mức này cùng tải tuyết 5400 Pa và tải gió 2400 Pa. Lúc nâng và lắp cần hai người để cạnh tấm không bị hỏng.[1]

Gom lại các con sốCS6.3-66TB-660 cho 660 Wp ở STC, hiệu suất module 24.4%, hệ số mặt sau 85%, hệ số nhiệt Pmax −0.26 %/°C, khối lượng 32.8 kg và 30 năm bảo hành hiệu suất tuyến tính. Đây là bộ số để chủ đầu tư so với kết cấu, khung đỡ và điện áp chuỗi tại công trình.[1][3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin CS6.3-66TB-660 Hiểu lầm

CS6.3-66TB-660 phát điện hai mặt, song phần cộng thêm và sản lượng thực còn tùy cách lắp, khung và điện áp chuỗi. Sáu mục bên dưới đặt cạnh nhau cách hiểu sai và con số kỹ thuật đúng, giúp chủ đầu tư khỏi quyết định nhầm lúc thiết kế và dựng hệ.
Hiểu saiCứ là tấm hai mặt thì luôn cộng thêm thật nhiều điện.
Cách hiểu đúngHệ số mặt sau là 85%, nhưng lượng điện cộng thực tế tùy nền phản xạ và khe hở sau tấm. Nền sáng kèm giàn cao thì cộng nhiều, còn lắp áp sát mái thì cộng ít.[1]
Hiểu saiCon số 660 Wp lúc nào cũng đạt.
Cách hiểu đúng660 Wp là mức đo ở STC. Ngoài thực địa, ở điều kiện NMOT tấm cho 502 W do bức xạ nhẹ hơn và tấm bị nóng. Sản lượng thật phải tính theo điều kiện của mỗi công trình.[1]
Hiểu saiKhung nào cũng lắp tấm này được.
Cách hiểu đúngTấm nặng 32.8 kg và phải gánh tải tuyết 5400 Pa, tải gió 2400 Pa. Cả khung lẫn mái đều cần chịu được mức ấy. Kẹp tấm phải nằm đúng vùng cho phép trên khung nhôm.[1]
Hiểu saiNối càng nhiều tấm một chuỗi càng lợi.
Cách hiểu đúngSố tấm mỗi chuỗi bị giới hạn bởi ngưỡng 1500 V của hệ. Voc 50.4 V còn tăng khi trời lạnh, nên phải tính ở nhiệt thấp nhất để chuỗi không vượt ngưỡng.[1]
Hiểu saiBảo hành 30 năm là phủ tất cả.
Cách hiểu đúngMốc 30 năm chỉ dành cho hiệu suất tuyến tính. Phần cứng sản phẩm bảo hành 12 năm. Hai mốc này riêng nhau và áp cho hai nhóm lỗi khác nhau.[3]
Hiểu saiĐầu nối hãng nào cũng cắm lẫn được.
Cách hiểu đúngĐầu nối của tấm là T6 hoặc MC4-EVO2A. Chỉ được ghép loại cùng kiểu và cùng hãng. Ghép lẫn hai loại sẽ làm tiếp xúc kém, phát nhiệt và mất an toàn.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Canadian CS6.3-66TB-660 FAQ

Mười câu hỏi sau tổng hợp những điểm chính của CS6.3-66TB-660: công suất, hiệu suất, loại cell, khả năng phát điện hai mặt, kích thước, khối lượng, sức chịu tải và bảo hành. Chủ đầu tư đọc nhanh phần này để nắm thông tin trước khi quyết định.
CS6.3-66TB-660 là loại tấm pin gì?
Đây là tấm pin Canadian Solar 660 Wp thuộc dòng TOPBiHiKu6 TOPCon Gen3. Tấm dùng cell N-type TOPCon Gen3, vỏ hai mặt kính và phát điện cả hai phía. Hiệu suất module đạt 24.4%.[1]
Công suất và hiệu suất của tấm là bao nhiêu?
Tại STC, tấm cho 660 Wp, dung sai dương 0~+10 W, hiệu suất 24.4%. Ở cùng điều kiện, các trị số là Vmp 42.9 V, Imp 15.41 A, Voc 50.4 V và Isc 16.31 A.[1]
Tấm dùng loại cell gì?
Tấm dùng cell N-type TOPCon Gen3 trên wafer 182mm, gồm 264 cell xếp 2 x (22 x 6). Cell loại này kháng PID và LeTID, đi kèm hệ số nhiệt Pmax ở mức −0.26 %/°C.[1]
Tấm có phát điện cả hai mặt không?
Có. Vì là tấm hai mặt kính, cả mặt trước lẫn mặt sau đều thu điện, mặt sau có hệ số 85% (±5%). Đặt trên nền phản xạ tốt và để hở khe sau lưng thì mặt sau cho thêm điện so với loại một mặt.[1]
Kích thước và khối lượng tấm là bao nhiêu?
Tấm có khổ 2382 x 1134 x 30 mm, khối lượng 32.8 kg. Kính trước cường lực 2.0 mm phủ chống phản quang, kính sau cường lực 2.0 mm, viền là khung nhôm anodized.[1]
Tấm chịu được tải và điện áp hệ thống bao nhiêu?
Tấm làm việc với điện áp hệ thống 1500 V theo IEC, tải tuyết 5400 Pa, tải gió 2400 Pa và viên mưa đá 35 mm. Cầu chì chuỗi tối đa là 35 A, cấp bảo vệ Class II.[1]
Tấm dùng đầu nối và cáp loại nào?
Tấm có hộp nối IP68 với 3 diode bypass, dây 4.0 mm² theo IEC. Cáp dài 600 mm bên cực dương, 400 mm bên cực âm, hoặc theo yêu cầu. Đầu nối dùng T6 hoặc MC4-EVO2A.[1]
Hệ số nhiệt của tấm như thế nào?
Pmax có hệ số nhiệt −0.26 %/°C, Voc −0.22 %/°C, Isc +0.045 %/°C. Nhiệt độ vận hành danh định NMOT là 41 ± 3°C. Nhờ hệ số nhiệt Pmax thấp, tấm giữ công suất tốt khi bề mặt nóng lên.[1]
Một container 40 feet chở được bao nhiêu tấm?
Một pallet xếp 36 tấm, một container 40 feet HQ chứa 720 tấm. Hai con số này giúp chủ đầu tư và nhà thầu sắp xếp khâu vận chuyển và lưu kho.[1]
Tấm CS6.3-66TB-660 bảo hành bao lâu?
Tấm có 30 năm bảo hành hiệu suất tuyến tính và 12 năm bảo hành phần cứng. Năm đầu hao trong 1%, các năm sau trong 0.35% mỗi năm. Lúc cần bảo hành, chủ đầu tư cần còn mã tấm, serial, hóa đơn và hồ sơ lắp.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Canadian CS6.3-66TB-660 và nhận báo giá Báo giá

Giá tấm pin CS6.3-66TB-660 thay đổi theo thời điểm, số lượng, cách mua tấm rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước rồi mới báo giá, để phương án sát với nhu cầu thực của công trình.

Trước khi xin báo giá CS6.3-66TB-660, chủ đầu tư nên tách rõ hai trường hợp. Trường hợp đầu là mua tấm rời để mở rộng hay thay thế trong hệ đang chạy. Trường hợp sau là lắp trọn gói cả hệ gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Cấu trúc chi phí của hai trường hợp khác nhau, nên khảo sát hiện trạng là bước phải làm trước khi chốt giá.

TẤM RỜI

Giá tấm pin CS6.3-66TB-660

Dành cho chủ đầu tư muốn mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội kỹ thuật đang lắp. Để báo giá cần chốt đúng mã CS6.3-66TB-660, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí vận chuyển.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Dành cho chủ đầu tư muốn làm trọn vẹn một hệ điện mặt trời. Mức giá tùy số lượng tấm, loại inverter, kết cấu mái, độ dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách khai thác mặt sau và điều kiện thi công tại chỗ.

Gửi yêu cầu báo giá

Gửi đủ thông tin sẽ báo giá nhanh hơnChủ đầu tư nên cung cấp hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, chọn mua tấm rời hay lắp trọn gói, số lượng tấm cần và mốc thời gian dự kiến thi công. Bộ thông tin này rút ngắn quá trình chốt phương án.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

CS6.3-66TB-660 là tấm pin TOPCon Gen3 hai mặt kính của Canadian Solar, cho 660 Wp và hiệu suất module 24.4% ở STC. Hệ số nhiệt Pmax là −0.26%/°C, tấm kháng LeTID và PID. Hệ số phát điện mặt sau là 85% (±5%).[1] Tấm đạt các chuẩn IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng CS6.3-66TB-660 và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá CS6.3-66TB-660-Tấm Pin NLMT Canadian Topbihiku6 660WP-TOPCon Gen3 182

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
