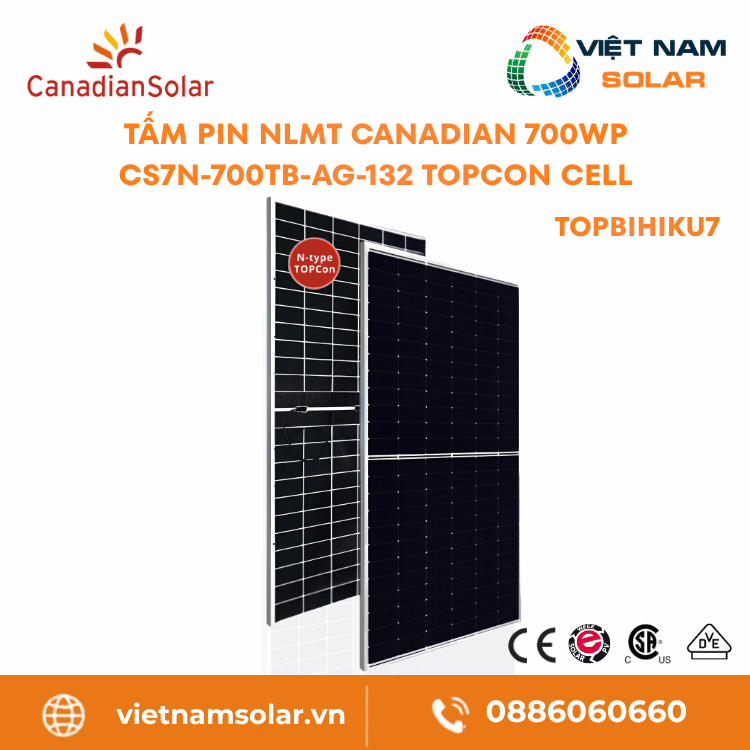

Tấm Pin Năng Lượng Mặt Trời Canadian 700W – CS7N-700TB-AG – TOPBiHiKu7 N-type 132 Cell
CS7N-700TB-AG là tấm pin hai mặt kính của Canadian Solar, công suất 700 Wp, hiệu suất 22.5%, dùng 132 cell N-type TOPCon. Tấm nằm trong dòng TOPBiHiKu7. Mỗi tấm có khổ 2384 x 1303 x 33 mm và khối lượng 37.8 kg. Cấu tạo gồm hai lớp kính cường lực 2.0 mm ốp dải cell ở giữa, viền là khung nhôm anodized, bố trí cell theo kiểu 132 [2 x (11 x 6)].[1]
Ở STC, tấm cho Pmax 700 W, Vmp 40.0 V, Imp 17.51 A, Voc 47.9 V và Isc 18.49 A. Dung sai công suất 0~+10 W: công suất thực không thấp hơn 700 W. Mặt sau có hệ số phát điện 80% (±5%); theo mức lợi mặt sau +5/+10/+20%, Pmax quy đổi là 735/770/840 W và hiệu suất quy đổi là 23.7/24.8/27.0%.[1]
Điện áp hệ thống tối đa là 1500 V, cầu chì chuỗi tối đa 35 A. Tấm chịu tải gió 2400 Pa và tải tuyết 5400 Pa. Hệ số nhiệt Pmax là -0.29 %/°C, Voc là -0.25 %/°C, Isc là +0.05 %/°C; hệ số Pmax âm nhỏ nghĩa là mỗi 1°C tăng trên 25°C, công suất giảm 0.29%. Bảo hành hiệu suất tuyến tính 30 năm, bảo hành phần cứng 12 năm.[1][3]
CS7N-700TB-AG là tấm pin Canadian Solar 700 Wp, cell N-type TOPCon, hai mặt kính, hiệu suất 22.5%. Trị số STC gồm Vmp 40.0 V, Imp 17.51 A, Voc 47.9 V, Isc 18.49 A, điện áp hệ thống 1500 V. Khổ tấm 2384 x 1303 x 33 mm, khối lượng 37.8 kg. Bảo hành hiệu suất tuyến tính 30 năm, bảo hành phần cứng 12 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin Canadian CS7N-700TB-AG 700W
- 2. Thông số kỹ thuật tấm pin Canadian CS7N-700TB-AG
- 3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-700TB-AG
- 4. Các model cùng series TOPBiHiKu7 (CS7N-695-730TB-AG)
- 5. Tài liệu kỹ thuật tấm pin Canadian CS7N-700TB-AG
- 6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-700TB-AG
- 7. Bảo trì định kỳ tấm pin CS7N-700TB-AG
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-700TB-AG
- 9. Chính sách bảo hành tấm pin Canadian CS7N-700TB-AG
- 10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-700TB-AG
- 11. Đánh giá thực tế tấm pin Canadian CS7N-700TB-AG
- 12. Hiểu lầm phổ biến về tấm pin CS7N-700TB-AG
- 13. Câu hỏi thường gặp về tấm pin Canadian CS7N-700TB-AG
- 14. Giá tấm pin Canadian CS7N-700TB-AG và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của tấm pin Canadian CS7N-700TB-AG 700W Nổi bật
Nhóm thông số trọng tâm của CS7N-700TB-AG là công suất, hiệu suất và cấu tạo vật lý: Pmax 700 W, hiệu suất 22.5%, khổ 2384 x 1303 x 33 mm, khối lượng 37.8 kg, hai lớp kính 2.0 mm và 132 cell N-type TOPCon. Hộp nối đạt IP68 gắn 3 diode bypass. Hệ số nhiệt Pmax là -0.29 %/°C.[1]
700 Wp
Công suất 700 W ở STC
Pmax của tấm là 700 W ở STC, với dung sai 0~+10 W. Dung sai chỉ lệch dương nghĩa là công suất thực của tấm bằng hoặc cao hơn 700 W, không có chiều âm. Tại điểm công suất cực đại, tấm cho Vmp 40.0 V và Imp 17.51 A. Bên trong là 132 cell, khổ tấm 2384 x 1303 x 33 mm.[1]
N-type TOPCon
132 cell N-type TOPCon
Tấm dùng cell TOPCon loại N, xếp 132 cell theo bố cục 2 x (11 x 6). Cell N-type TOPCon kháng PID và LeTID. Tấm thu điện hai mặt, mặt sau theo hệ số 80% (±5%); phần điện mặt sau phụ thuộc ánh sáng phản xạ từ nền phía dưới tấm.[1]
22.5%
Hiệu suất module 22.5%
Hiệu suất module là 22.5% ở STC. Hiệu suất là tỷ lệ giữa công suất ra và năng lượng nắng chiếu trên diện tích tấm; tấm 700 W trên khổ 2384 x 1303 mm cho ra mức hiệu suất này. Ở STC, các trị số đi kèm là Vmp 40.0 V, Imp 17.51 A, Voc 47.9 V và Isc 18.49 A.[1]
Dual-glass
Hai lớp kính 2.0 mm
Mặt trước là kính cường lực 2.0 mm có lớp phủ chống lóa. Mặt sau là kính cường lực 2.0 mm. Hai lớp kính ốp lấy dải cell ở giữa, đây là cấu tạo dual-glass. Tấm không dùng lưng nền nhựa; viền tấm là khung nhôm anodized.[1]
-0.29 %/°C
Hệ số nhiệt Pmax -0.29 %/°C
Hệ số nhiệt Pmax là -0.29 %/°C: mỗi 1°C nhiệt tấm tăng trên 25°C, công suất giảm 0.29%. Hệ số nhiệt Voc là -0.25 %/°C, Isc là +0.05 %/°C. Nhiệt độ làm việc danh định NMOT của tấm là 41 ± 3°C.[1]
1500 V
Giới hạn điện và tải cơ học
Tấm có điện áp hệ thống tối đa 1500 V, cầu chì chuỗi tối đa 35 A và cấp bảo vệ Class II. Mức tải cơ học là gió 2400 Pa và tuyết 5400 Pa; tấm qua bài thử mưa đá viên 35 mm. Hộp nối đạt IP68 gắn 3 diode bypass, khung nhôm anodized, khối lượng 37.8 kg.[1]
Về hệ số mặt sau 80%Hệ số mặt sau 80% (±5%) là tỷ lệ tối đa giữa công suất mặt sau và mặt trước. Phần điện mặt sau thực tế thay đổi theo lượng ánh sáng phản xạ từ nền dưới tấm và khe hở giữa tấm với bề mặt lắp. Theo các mức lợi mặt sau, Pmax quy đổi là 735 W (+5%), 770 W (+10%) và 840 W (+20%).[1]
2. Thông số kỹ thuật tấm pin Canadian CS7N-700TB-AG Thông số
Ở STC, CS7N-700TB-AG cho 700 Wp, hiệu suất 22.5%, Vmp 40.0 V, Imp 17.51 A, Voc 47.9 V, Isc 18.49 A, dung sai 0~+10 W. Ở NMOT, Pmax là 529 W, Voc 45.4 V, Isc 14.91 A. Phần cơ khí: cell N-type TOPCon, hai lớp kính 2.0 mm, khổ 2384 x 1303 x 33 mm, khối lượng 37.8 kg, điện áp hệ thống 1500 V, tải gió 2400 Pa, tải tuyết 5400 Pa.[1]
Công suất700 WpSTC
Hiệu suất22.5%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
| Nominal max. power / Công suất tối đa Pmax | 700 W[1] |
| Opt. operating voltage / Điện áp điểm công suất cực đại Vmp | 40.0 V[1] |
| Opt. operating current / Dòng điểm công suất cực đại Imp | 17.51 A[1] |
| Open circuit voltage / Điện áp hở mạch Voc | 47.9 V[1] |
| Short circuit current / Dòng ngắn mạch Isc | 18.49 A[1] |
| Module efficiency / Hiệu suất module | 22.5 %[1] |
| Bifacial gain +5% / Pmax | 735 W[1] |
| Bifacial gain +5% / Vmp – Imp | 40.0 V – 18.39 A[1] |
| Bifacial gain +5% / Voc – Isc | 47.9 V – 19.41 A[1] |
| Bifacial gain +5% / Module efficiency | 23.7 %[1] |
| Bifacial gain +10% / Pmax | 770 W[1] |
| Bifacial gain +10% / Imp – Isc | 19.26 A – 20.34 A[1] |
| Bifacial gain +10% / Module efficiency | 24.8 %[1] |
| Bifacial gain +20% / Pmax | 840 W[1] |
| Bifacial gain +20% / Imp – Isc | 21.01 A – 22.19 A[1] |
| Bifacial gain +20% / Module efficiency | 27.0 %[1] |
ELECTRICAL DATA (NMOT*) · Đặc tính điện (NMOT)
| Nominal max. power / Công suất tối đa Pmax | 529 W[1] |
| Opt. operating voltage / Điện áp điểm công suất cực đại Vmp | 37.8 V[1] |
| Opt. operating current / Dòng điểm công suất cực đại Imp | 14.00 A[1] |
| Open circuit voltage / Điện áp hở mạch Voc | 45.4 V[1] |
| Short circuit current / Dòng ngắn mạch Isc | 14.91 A[1] |
MECHANICAL DATA · Thông số cơ khí (Mechanical) & đóng gói (Packaging)
| Cell type / Loại cell | TOPCon cells (N-type)[1] |
| Cell arrangement / Cách bố trí cell | 132 [2 x (11 x 6)][1] |
| Dimensions / Kích thước | 2384 x 1303 x 33 mm[1] |
| Weight / Khối lượng | 37.8 kg[1] |
| Front glass / Kính trước | 2.0 mm cường lực phủ chống phản quang[1] |
| Back glass / Kính sau | 2.0 mm cường lực[1] |
| Frame / Khung | Nhôm anodized[1] |
| J-Box / Hộp nối | IP68, 3 bypass diode[1] |
| Cable / Cáp | 4.0 mm² (IEC), 12 AWG (UL)[1] |
| Cable length / Chiều dài cáp | 360 mm (+) / 200 mm (-)[1] |
| Connector / Đầu nối | T6 hoặc MC4-EVO2A[1] |
| Per pallet / Số tấm mỗi pallet | 33 tấm[1] |
| Per container (40′ HQ) / Số tấm mỗi container 40’HQ | 594 tấm (495 cho US & Canada)[1] |
ELECTRICAL DATA · Giới hạn điện & vận hành (Maximum ratings)
| Operating temperature / Nhiệt độ vận hành | -40°C ~ +85°C[1] |
| Max. system voltage / Điện áp hệ thống tối đa | 1500 V (IEC/UL)[1] |
| Module fire performance / Cấp chống cháy | TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730)[1] |
| Max. series fuse rating / Cầu chì chuỗi tối đa | 35 A[1] |
| Protection class / Cấp bảo vệ | Class II[1] |
| Power tolerance / Dung sai công suất | 0 ~ +10 W[1] |
| Power bifaciality / Hệ số phát điện hai mặt | 80 % (±5%)[1] |
TEMPERATURE CHARACTERISTICS · Hệ số nhiệt
| Temperature coefficient of Pmax / Hệ số nhiệt Pmax | -0.29 %/°C[1] |
| Temperature coefficient of Voc / Hệ số nhiệt Voc | -0.25 %/°C[1] |
| Temperature coefficient of Isc / Hệ số nhiệt Isc | +0.05 %/°C[1] |
| Nominal module operating temperature (NMOT) / Nhiệt độ vận hành danh định NMOT | 41 ± 3°C[1] |
STC và NMOT là hai điều kiện đoSTC là điều kiện chuẩn 1000 W/m², 25°C, AM1.5. NMOT là điều kiện nhiệt làm việc danh định, với bức xạ 800 W/m², không khí 20°C. Cùng một tấm, Pmax là 700 W ở STC và 529 W ở NMOT; chênh lệch đến từ bức xạ thấp hơn và nhiệt tấm cao hơn ở NMOT.[1]
3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-700TB-AG Chứng nhận
Về tiêu chuẩn, CS7N-700TB-AG có IEC 61215, IEC 61730, UL 61730, IEC 61701, IEC 62716 và Take-e-way. Hồ sơ còn có CE, MCS, UKCA, CGC và UNI 9177 chống cháy Class 1. Nhà máy chạy theo ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 và IEC 62941:2019. Cấp chống cháy của tấm là TYPE 29 theo UL 61730 hoặc CLASS C theo IEC 61730.[1][6][7]
IEC 61215
Đạt IEC 61215 và IEC 61730
Tấm có chứng nhận IEC 61215 và IEC 61730. IEC 61215 là bộ bài thử về hiệu năng và độ bền của module quang điện. IEC 61730 là chuẩn về an toàn điện của module. Tấm cũng đạt UL 61730, CE, MCS, UKCA và CGC.[1]
UL 61730
Cấp chống cháy của tấm
Cấp chống cháy của tấm là TYPE 29 theo UL 61730, tương đương CLASS C theo IEC 61730. Tấm còn có UNI 9177 ở mức chống cháy Class 1. Đây là các phân loại về phản ứng của module với lửa theo từng bộ tiêu chuẩn.[1]
IEC 61701
IEC 61701 và IEC 62716
Tấm qua IEC 61701 về ăn mòn do sương muối và IEC 62716 về ăn mòn do khí amoniac. IEC 61701 đánh giá khả năng chịu môi trường muối mặn. IEC 62716 đánh giá khả năng chịu khí amoniac. Đây là hai phép thử ăn mòn riêng biệt.[1]
ISO 9001
Nhà máy đạt chuẩn ISO
Hãng chạy nhà máy theo ISO 9001:2015 về chất lượng, ISO 14001:2015 về môi trường và ISO 45001:2018 về an toàn lao động. Đây là chuẩn cho cả dây chuyền sản xuất, không phải cho riêng một lô tấm. Chuẩn này cho thấy quy trình làm tấm được kiểm soát đều.[1]
IEC 62941
Chuẩn IEC 62941 cho sản xuất tấm
Hãng còn có IEC 62941:2019. Đây là chuẩn quản lý chất lượng đặt riêng cho việc làm tấm pin quang điện. Mục tiêu là giữ quy trình ổn định và đều tay giữa các lô tấm, để tấm lô này giống lô kia về chất lượng.[1]
Take-e-way
Chứng nhận Take-e-way
Tấm có chứng nhận Take-e-way, gắn với việc thu gom và tái chế module khi hết vòng đời. Chứng nhận này đáp ứng các thị trường có quy định bắt buộc về xử lý module thải. Tấm cũng có chứng nhận CGC.[1]
Phạm vi của các nhóm chứng nhậnNhóm IEC 61215, IEC 61730 và UL 61730 áp cho hiệu năng và an toàn của module. Nhóm IEC 61701 và IEC 62716 áp cho ăn mòn muối và amoniac. Nhóm ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 và IEC 62941:2019 áp cho hệ thống quản lý của nhà máy, không cho riêng một lô tấm.[1]
4. Các model cùng series TOPBiHiKu7 (CS7N-695-730TB-AG) Model
Dòng TOPBiHiKu7 của Canadian Solar có dải 132 cell chạy từ 695 Wp đến 730 Wp, mỗi bước 5 Wp. Các bản trong dải đều hai mặt kính, dùng cell N-type TOPCon. CS7N-700TB-AG là bản 700 Wp trong dải này. Danh sách dưới đây liệt kê công suất, hiệu suất, Voc và Isc của từng bản.[1]
695 W
695 Wp
CS7N-695TB-AG
Công suất 695 Wp, hiệu suất module 22.4%, Voc 47.7 V, Isc 18.44 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
700 W
Model đang xem
CS7N-700TB-AG
Công suất 700 Wp, hiệu suất module 22.5%, Voc 47.9 V, Isc 18.49 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
705 W
705 Wp
CS7N-705TB-AG
Công suất 705 Wp, hiệu suất module 22.7%, Voc 48.1 V, Isc 18.54 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
710 W
710 Wp
CS7N-710TB-AG
Công suất 710 Wp, hiệu suất module 22.9%, Voc 48.3 V, Isc 18.59 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
715 W
715 Wp
CS7N-715TB-AG
Công suất 715 Wp, hiệu suất module 23.0%, Voc 48.5 V, Isc 18.64 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
720 W
720 Wp
CS7N-720TB-AG
Công suất 720 Wp, hiệu suất module 23.2%, Voc 48.7 V, Isc 18.69 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
725 W
725 Wp
CS7N-725TB-AG
Công suất 725 Wp, hiệu suất module 23.3%, Voc 48.9 V, Isc 18.74 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
730 W
730 Wp
CS7N-730TB-AG
Công suất 730 Wp, hiệu suất module 23.5%, Voc 49.1 V, Isc 18.79 A, hai mặt kính cell N-type TOPCon thuộc dòng TOPBiHiKu7.[1]
Chênh lệch trong dải 695-730 WpTrong dải này, công suất tăng từ 695 Wp lên 730 Wp và hiệu suất tăng từ 22.4% lên 23.5%. Voc tăng từ 47.7 V ở bản 695 Wp lên 49.1 V ở bản 730 Wp; Isc tăng từ 18.44 A lên 18.79 A. Khổ tấm, khối lượng, loại cell và cấu tạo hai mặt kính giống nhau giữa các bản.[1]
5. Tài liệu kỹ thuật tấm pin Canadian CS7N-700TB-AG Tài liệu
Tài liệu của CS7N-700TB-AG gồm hai nhóm. Nhóm PDF gồm thông số kỹ thuật, chính sách bảo hành, chứng nhận sản phẩm và file mô phỏng PVsyst (File PAN). Nhóm web gồm hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, tra cứu seri và trang thương hiệu Canadian Solar.[1][2]
6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-700TB-AG Lắp đặt
CS7N-700TB-AG có khối lượng 37.8 kg, khổ 2384 x 1303 x 33 mm và cấu tạo hai mặt kính. Tấm dùng đầu nối T6 hoặc MC4-EVO2A, dây 4.0 mm². Điện áp hệ thống tối đa là 1500 V và cầu chì chuỗi tối đa 35 A. Số tấm nối tiếp trong một chuỗi tính từ Voc 47.9 V cùng hệ số nhiệt Voc -0.25 %/°C tại nhiệt độ thấp nhất.[2]
1
Xem tấm trước khi đưa lên mái
Trước tiên hãy nhìn kỹ hai mặt kính xem có nứt, khung nhôm có móp, hộp nối và dây có hỏng không. Tấm nặng 37.8 kg nên mỗi lần bê cần hai người. Không được xách tấm bằng cách nắm hộp nối hay dây cáp, vì làm vậy dễ làm hỏng mối nối.[2]
2
Khung mái phải đủ chắc
Khung đỡ trên mái phải gánh nổi tải gió 2400 Pa và tải tuyết 5400 Pa của tấm. Kẹp tấm bắt buộc nằm trong vùng cho phép in trên khung nhôm. Kẹp đặt sai chỗ làm tụt sức chịu tải và dễ làm kính rạn, nhất là khi có gió mạnh thổi qua mái.[2]
3
Khe hở phía sau tấm
Tấm phát điện hai mặt, mặt sau theo hệ số 80%. Phần điện mặt sau phụ thuộc khe hở giữa tấm và bề mặt lắp cùng độ sáng của nền phía dưới. Khi tấm áp sát bề mặt lắp, phần điện mặt sau gần như không sinh ra. Dây dẫn và khung không nên che diện tích kính sau.[2]
4
5
Đấu đầu nối và cáp
Tấm đi với đầu nối T6 hoặc MC4-EVO2A, dây 4.0 mm² theo IEC. Chỉ ghép đầu nối cùng loại và cùng hãng với nhau. Ghép xong nên kéo nhẹ để chắc khớp đã khóa. Đem hai loại đầu nối khác nhau ghép chung sẽ làm tiếp xúc kém, sinh nhiệt ngay tại điểm nối.[2]
6
Nối đất cho khung tấm
Khung nhôm của từng tấm đều phải nối đất theo quy định. Điểm tiếp địa cần làm sạch, ép chặt và dùng phụ kiện chống gỉ. Nối đất đúng sẽ bỏ được rủi ro điện rò đọng trên khung, giữ an toàn cho người trong nhà khi chạm vào giàn tấm trên mái.[2]
Không giẫm hay để đồ lên tấm
Kính của tấm chịu lực dàn đều đã qua kiểm định, nhưng không chịu nổi lực dồn một điểm từ bàn chân hay vật nặng. Giẫm lên tấm sẽ tạo vết nứt li ti trong cell. Vết này mắt thường khó thấy nhưng làm tụt công suất dần.[2]
Kính của tấm chịu lực dàn đều đã qua kiểm định, nhưng không chịu nổi lực dồn một điểm từ bàn chân hay vật nặng. Giẫm lên tấm sẽ tạo vết nứt li ti trong cell. Vết này mắt thường khó thấy nhưng làm tụt công suất dần.[2]
Không lắp khi mưa hoặc tấm ướt
Chỉ cần có ánh sáng là tấm đã ra điện. Đấu nối lúc mặt tấm còn ướt hoặc trời đang mưa làm tăng nguy cơ giật. Đội lắp nên che đầu nối và chỉ thao tác khi mọi thứ khô ráo. Mái nhà trơn lúc mưa cũng nguy hiểm cho người leo lên.[2]
Chỉ cần có ánh sáng là tấm đã ra điện. Đấu nối lúc mặt tấm còn ướt hoặc trời đang mưa làm tăng nguy cơ giật. Đội lắp nên che đầu nối và chỉ thao tác khi mọi thứ khô ráo. Mái nhà trơn lúc mưa cũng nguy hiểm cho người leo lên.[2]
Không khoan hay sửa khung
Không khoan thêm lỗ hay mài cắt khung nhôm anodized. Đụng vào khung làm mất khả năng chịu tải đã chứng nhận và hủy luôn bảo hành. Mỗi điểm bắt vít phải dùng đúng lỗ có sẵn cùng phụ kiện theo khung, không tự chế thêm điểm bắt mới.[2]
Không khoan thêm lỗ hay mài cắt khung nhôm anodized. Đụng vào khung làm mất khả năng chịu tải đã chứng nhận và hủy luôn bảo hành. Mỗi điểm bắt vít phải dùng đúng lỗ có sẵn cùng phụ kiện theo khung, không tự chế thêm điểm bắt mới.[2]
Lúc mở kiện tấmKhi mở kiện và dỡ tấm xuống, hãy theo đúng hướng dẫn để khỏi va vào cạnh tấm và bốn góc kính. Nên dựng tấm thẳng hoặc đặt nằm có lớp đệm, đừng dựa nghiêng vào tường nhiều ngày. Cạnh và bốn góc của tấm là chỗ dễ sứt mẻ nhất khi khuân vác.[4]
7. Bảo trì định kỳ tấm pin CS7N-700TB-AG Bảo trì
Bảo trì CS7N-700TB-AG gồm ba nhóm thao tác: vệ sinh hai mặt kính, kiểm tra cơ khí (khung nhôm, kẹp, bu lông) và kiểm tra điện (đầu nối T6 hoặc MC4-EVO2A, dây cáp, sản lượng). Tấm dùng cell N-type TOPCon trên nền hai mặt kính. Hệ số suy giảm là 1% năm đầu và 0.4% mỗi năm sau đó.[4]
☀
Lau mặt kính
Bụi, lá rụng và phân chim bám trên kính làm tụt sản lượng. Hãy rửa bằng nước sạch với chổi lông mềm. Tránh vật cứng, hóa chất ăn mòn và máy xịt áp lực cao. Nên lau vào sáng sớm hoặc chiều mát lúc kính đã nguội. Mái nhà gần cây nhiều lá thì cần lau thường hơn.[4]
⌗
Xem khung và kẹp
Theo định kỳ, nên xem khung nhôm, các kẹp tấm và bu lông trên giá đỡ. Sau mỗi đợt mưa bão, kiểm lại độ chắc của điểm kẹp. Kẹp lỏng hay đặt sai chỗ làm tụt sức chịu tải gió của tấm. Trên mái nhà cao, gió mạnh hơn nên điểm kẹp càng cần chắc.[4]
⌁
Xem đầu nối và dây
Kiểm đầu nối T6 hoặc MC4-EVO2A và dây cáp để bắt sớm dấu nóng, đổi màu hoặc lỏng khớp. Dây không được tì lên cạnh kim loại sắc trên mái. Một đầu nối tiếp xúc kém vừa sinh nhiệt vừa làm hụt sản lượng cả chuỗi, kéo điện của cả giàn xuống.[4]
- Lau kính sớm, đừng đợi bụi bám dày, chỉ dùng nước sạch và dụng cụ mềm.[4]
- Nhìn lại phía dưới tấm, dọn vật che và bụi để khe sau tấm thông thoáng.[4]
- Hết mỗi đợt mưa bão, xem lại khung nhôm, kẹp tấm và toàn bộ bu lông.[4]
- Để ý đầu nối và cáp, bắt kịp dấu nóng, đổi màu hoặc lỏng khớp.[4]
- Theo dõi sản lượng từng chuỗi, thấy một chuỗi tụt lạ thì kiểm tấm và mối nối.[4]
- Không tự mở hộp nối hay đụng vào ruột tấm, gặp bất thường thì gọi thợ.[4]
Lau tấm sao cho đúngĐừng lau khi kính đang nóng rực dưới nắng, vì chênh nhiệt đột ngột dễ làm sốc nhiệt kính. Khi lau, không tì người hay đứng đè lên tấm. Trên mái nhà, hãy đứng ở lối đi an toàn và dùng cây lau cán dài thay vì trèo lên mặt tấm.[4]
8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-700TB-AG Sự cố
Các dấu hiệu bất thường của CS7N-700TB-AG gồm: một chuỗi tụt sản lượng, kính rạn, điểm nóng cục bộ, đầu nối hoặc cáp phát nhiệt. Cách kiểm tra cơ bản là đo điện áp hở mạch của chuỗi rồi so với Voc 47.9 V nhân số tấm. Hộp nối có 3 diode bypass để hạn chế ảnh hưởng khi một phần cell bị che bóng.[4]
Sản lượng giảm
Một chuỗi tụt điện
Nếu một chuỗi cho ít điện hơn các chuỗi khác cùng cảnh, thợ đo điện áp hở mạch rồi so với Voc 47.9 V nhân số tấm. Trên mái nhà, nguyên nhân hay gặp là bóng cây hoặc bồn nước che, bụi bám, đầu nối lỏng, hoặc một tấm trong chuỗi đã hỏng.[4]
Nứt kính
Kính nứt hay vỡ
Vì tấm có hai mặt kính, vết nứt có thể ở kính trước hoặc kính sau, do va đập, mưa đá to hoặc lực dồn một điểm. Tấm bị nứt cần đánh dấu, theo dõi và xử lý theo hướng dẫn. Không nên để tấm vỡ kính chạy tiếp vì có rủi ro điện rò, nhất là mái nhà có người qua lại.[4]
Điểm nóng
Điểm nóng trên tấm
Điểm nóng xuất hiện khi một mảng cell bị che bóng lâu hoặc dính bẩn cục bộ. Hộp nối có 3 diode bypass để giảm bớt rủi ro này. Khi nghi có điểm nóng, thợ rọi camera nhiệt để soi, rồi dọn bóng che hoặc vết bẩn. Bóng từ ăng-ten, ống khói trên mái cũng gây điểm nóng.[4]
Đầu nối nóng
Đầu nối hoặc cáp nóng
Đầu nối nóng, đổi màu hay vỏ cáp chảy đều là dấu của tiếp xúc kém. Thợ cần cắt tải, soi đầu nối T6 hoặc MC4-EVO2A và thay nếu hỏng. Nguyên nhân hay gặp nhất vẫn là đem hai loại đầu nối khác nhau ghép chung lúc lắp.[4]
Suy giảm
Hao điện theo thời gian
Cell N-type TOPCon hao chậm, kháng PID và LeTID tốt. Năm đầu hao trong 1%, các năm sau trong 0.4% mỗi năm. Nếu sản lượng rơi nhanh hơn mức này, phải soi cả hệ chứ đừng chỉ nhìn riêng tấm. Có khi lỗi nằm ở inverter hoặc dây chứ không phải tấm.[3]
Bám bẩn
Mặt sau bị che hoặc bẩn
Ở tấm hai mặt, phần điện mặt sau giảm khi lưng tấm bị bóng che, bám bụi hoặc nền phía dưới tối. Cần giữ khe sau tấm thông thoáng và dọn vật cản. Trên mái dân áp sát, phần này vốn nhỏ nên ít ảnh hưởng, khác với giàn cao đặt trên nền sáng.[4]
Gom đủ dữ liệu khi báo lỗiKhi báo lỗi, chủ nhà nên gửi mã tấm CS7N-700TB-AG, số serial, ngày lắp, ảnh tấm và đầu nối, chuỗi đang gặp vấn đề cùng trị số điện áp đo được. Có đủ những thứ này, thợ mới khoanh nhanh nguyên nhân và xét xem tấm có nằm trong diện bảo hành hay không.[4]
9. Chính sách bảo hành tấm pin Canadian CS7N-700TB-AG Bảo hành
CS7N-700TB-AG có hai mốc bảo hành: 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính. Mức suy giảm cam kết là tối đa 1% trong năm đầu và tối đa 0.4% mỗi năm từ năm thứ hai. Theo lộ trình này, đến cuối năm thứ 30 công suất còn lại không thấp hơn mức cam kết trong bảng bảo hành.[3]
12 năm
Phần cứng bảo hành 12 năm
Thân tấm được bảo hành 12 năm. Mốc này dành cho lỗi vật liệu và lỗi từ khâu sản xuất, với điều kiện tấm được lắp và chạy đúng quy định. Đây là bảo hành cho phần cứng của tấm, tách riêng với bảo hành hiệu suất, không nên lẫn hai mốc này với nhau.[3]
30 năm
Hiệu suất bảo hành 30 năm
Hiệu suất tuyến tính được bảo hành tới 30 năm. Năm đầu hao trong 1%, mỗi năm sau hao trong 0.4%. Kiểu bảo hành tuyến tính này hứa rằng công suất còn lại của tấm không tụt dưới mức cam kết ở từng năm, kể cả khi tấm đã chạy hàng chục năm trên mái.[3]
Hồ sơ
Giữ đủ giấy tờ của tấm
Để bảo hành cho nhanh, chủ nhà nên lưu mã tấm, số serial, hóa đơn và hồ sơ lắp. Nhãn dán trên tấm phải còn nguyên và đọc rõ. Tấm bị chỉnh khung, lắp sai hoặc hỏng do tác động bên ngoài có thể bị loại khỏi diện bảo hành, nên cần lắp đúng từ đầu.[3]
Khi nào bảo hành còn hiệu lựcBảo hành chỉ còn hiệu lực khi tấm được lắp và chạy đúng hướng dẫn, trong ngưỡng tải, điện áp hệ thống và nhiệt độ cho phép. Khi cần hỗ trợ, chủ nhà ghi lại serial, ảnh hiện trạng, vị trí tấm trong chuỗi và mô tả lỗi để khâu kiểm tra của hãng diễn ra nhanh hơn.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-700TB-AG VNS
Việt Nam Solar tư vấn cấu hình hệ điện mặt trời dùng tấm pin Canadian CS7N-700TB-AG cho hộ gia đình, dựa trên công suất hệ, hướng và độ nghiêng mái, loại khung đỡ, điện áp chuỗi và vật tư AC/DC, các yếu tố quyết định phương án tấm pin cho từng mái nhà.
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế tấm pin Canadian CS7N-700TB-AG Đánh giá
Phần này nêu lại các thông số của CS7N-700TB-AG và ý nghĩa kỹ thuật của chúng: công suất 700 Wp và hiệu suất 22.5%; hệ số mặt sau 80%; hệ số nhiệt Pmax -0.29 %/°C; khối lượng 37.8 kg cùng tải gió 2400 Pa và tải tuyết 5400 Pa. Các điểm cần lưu ý khi lắp gồm tải khung, điện áp chuỗi dưới 1500 V và vị trí kẹp.[1]
Công suất
700 Wp và hiệu suất 22.5%
Công suất của tấm là 700 Wp và hiệu suất module là 22.5% ở STC. Mỗi tấm chiếm diện tích 2384 x 1303 mm. Số tấm cần dùng để đạt một mức kWp bằng kWp chia cho 0.7 kWp mỗi tấm. Đây là các trị số đo ở điều kiện STC.[1]
Mặt sau
Hệ số mặt sau 80%
Hệ số mặt sau là 80% (±5%). Phần điện cộng thêm thực tế thay đổi theo độ sáng của nền và khe hở giữa tấm với bề mặt lắp. Khi tấm áp sát bề mặt lắp, phần này nhỏ. Theo các mức lợi mặt sau +5/+10/+20%, Pmax quy đổi là 735/770/840 W.[1]
Hệ số nhiệt
Pmax -0.29 %/°C
Hệ số nhiệt Pmax là -0.29 %/°C: mỗi 1°C nhiệt tấm tăng trên 25°C, công suất giảm 0.29%. Hệ số nhiệt Voc là -0.25 %/°C, Isc là +0.05 %/°C. Cell là loại N-type TOPCon, kháng PID và LeTID. Nhiệt độ làm việc danh định NMOT là 41 ± 3°C.[1]
Cơ học
Khối lượng và tải cơ học
Tấm có khối lượng 37.8 kg và khổ 2384 x 1303 x 33 mm. Khung đỡ và bề mặt lắp cần chịu được khối lượng tấm cùng tải gió 2400 Pa và tải tuyết 5400 Pa. Kẹp tấm phải nằm trong vùng kẹp cho phép in trên khung nhôm.[1]
Tổng hợp số liệu và điểm cần lưu ýCS7N-700TB-AG là tấm 700 Wp, hiệu suất 22.5%, hai mặt kính, cell N-type TOPCon, khối lượng 37.8 kg, bảo hành hiệu suất 30 năm. Các điều kiện kỹ thuật khi lắp gồm: khung và bề mặt lắp chịu được tải gió 2400 Pa, tải tuyết 5400 Pa cùng khối lượng tấm; điện áp chuỗi giữ dưới 1500 V ở nhiệt độ thấp nhất; kẹp đặt đúng vùng cho phép.[3]
12. Hiểu lầm phổ biến về tấm pin CS7N-700TB-AG Hiểu lầm
Sáu cặp dưới đây đối chiếu cách hiểu sai và cách hiểu đúng về các thông số của CS7N-700TB-AG: khả năng hai mặt, công suất ở STC và NMOT, tải cơ học, giới hạn điện áp chuỗi, phạm vi bảo hành và đầu nối. Mỗi cặp nêu lại số liệu kỹ thuật tương ứng.
Hiểu saiTấm hai mặt luôn cho thêm rất nhiều điện.
Cách hiểu đúngHệ số mặt sau 80% (±5%) là mức trần. Phần điện cộng thêm thay đổi theo độ sáng của nền và khe hở dưới tấm. Khi tấm áp sát bề mặt lắp, phần này nhỏ; theo các mức +5/+10/+20%, Pmax quy đổi là 735/770/840 W.[1]
Hiểu saiTấm luôn cho đủ 700 W trong mọi điều kiện.
Cách hiểu đúng700 W là Pmax đo ở STC (1000 W/m², 25°C). Ở điều kiện NMOT (800 W/m², không khí 20°C), Pmax là 529 W. Công suất thực thay đổi theo bức xạ và nhiệt độ tấm tại từng thời điểm.[1]
Hiểu saiTấm nào cũng lắp được trên mọi khung.
Cách hiểu đúngTấm có khối lượng 37.8 kg, mức tải gió 2400 Pa và tải tuyết 5400 Pa. Khung đỡ và bề mặt lắp phải chịu được các mức này. Kẹp tấm bắt buộc đặt đúng vùng kẹp cho phép in trên khung nhôm.[1]
Hiểu saiLắp càng nhiều tấm nối tiếp càng tốt.
Hiểu saiTấm bảo hành 30 năm là bảo hành mọi thứ.
Cách hiểu đúngMốc 30 năm chỉ dành cho hiệu suất tuyến tính. Phần cứng của tấm bảo hành 12 năm. Đây là hai cam kết riêng, mỗi cam kết phủ một nhóm lỗi khác nhau, không nên gộp làm một.[3]
Hiểu saiĐầu nối hãng nào cũng ghép chung được.
Cách hiểu đúngTấm đi với đầu nối T6 hoặc MC4-EVO2A. Đầu nối ghép vào nhau phải cùng loại và cùng hãng. Ghép hai loại khác nhau gây tiếp xúc kém và sinh nhiệt tại điểm nối, làm tăng rủi ro cho cả chuỗi.[4]
13. Câu hỏi thường gặp về tấm pin Canadian CS7N-700TB-AG FAQ
Mười câu dưới đây nêu các số liệu chính của CS7N-700TB-AG: công suất, hiệu suất, loại cell, khả năng hai mặt, kích thước, khối lượng, sức chịu tải, đầu nối, hệ số nhiệt, đóng gói và bảo hành. Mỗi câu trả lời trích trực tiếp các trị số tương ứng.
CS7N-700TB-AG là loại tấm pin gì?
CS7N-700TB-AG là tấm pin Canadian Solar 700 Wp thuộc dòng TOPBiHiKu7. Tấm dùng cell N-type TOPCon, dựng theo kiểu hai mặt kính và thu điện cả hai phía. Hiệu suất module là 22.5%.[1]
Công suất và hiệu suất của tấm là bao nhiêu?
Tấm dùng loại cell gì?
Tấm dùng cell TOPCon loại N, xếp 132 cell theo bố cục 2 x (11 x 6). Loại cell này kháng PID và LeTID tốt, hao chậm, kèm hệ số nhiệt Pmax thấp ở mức -0.29 %/°C.[1]
Tấm có phát điện cả hai mặt không?
Có. Là loại hai mặt kính, tấm thu điện cả mặt trước lẫn mặt sau, mặt sau theo hệ số 80% (±5%). Phần điện mặt sau phụ thuộc khe hở dưới tấm và độ sáng của nền. Theo các mức lợi mặt sau +5/+10/+20%, Pmax quy đổi là 735/770/840 W.[1]
Kích thước và khối lượng tấm là bao nhiêu?
Tấm có khổ 2384 x 1303 x 33 mm và nặng 37.8 kg. Mặt trước là kính cường lực 2.0 mm phủ chống lóa, mặt sau là kính cường lực 2.0 mm, viền khung nhôm anodized.[1]
Tấm chịu được tải và điện áp hệ thống bao nhiêu?
Tấm gánh điện áp hệ thống 1500 V theo IEC/UL, tải gió 2400 Pa và tải tuyết 5400 Pa. Tấm qua bài thử mưa đá viên 35 mm theo IEC 61215. Cầu chì chuỗi tối đa 35 A, cấp bảo vệ Class II.[1]
Tấm dùng đầu nối và cáp loại nào?
Tấm có hộp nối IP68 gắn 3 diode bypass, dây 4.0 mm² theo IEC hoặc 12 AWG theo UL. Cáp dương dài 360 mm, cáp âm dài 200 mm. Đầu nối là T6 hoặc MC4-EVO2A.[1]
Hệ số nhiệt của tấm như thế nào?
Hệ số nhiệt Pmax là -0.29 %/°C, Voc là -0.25 %/°C, Isc là +0.05 %/°C. Nhiệt độ làm việc danh định NMOT là 41 ± 3°C. Hệ số Pmax -0.29 %/°C nghĩa là mỗi 1°C nhiệt tấm tăng trên 25°C, công suất giảm 0.29%.[1]
Một container 40 feet chở được bao nhiêu tấm?
Mỗi pallet xếp 33 tấm. Một container 40 feet HQ chứa 594 tấm, riêng thị trường US và Canada là 495 tấm. Các số này giúp bên thi công và chủ nhà tính chuyện chở hàng và kho bãi.[1]
Tấm CS7N-700TB-AG bảo hành bao lâu?
Tấm bảo hành 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính. Năm đầu hao trong 1%, các năm sau hao trong 0.4% mỗi năm. Khi cần bảo hành, chủ nhà phải còn giữ mã tấm, serial, hóa đơn và hồ sơ lắp.[3]
14. Giá tấm pin Canadian CS7N-700TB-AG và nhận báo giá Báo giá
Giá tấm pin CS7N-700TB-AG thay đổi theo thời điểm, số lượng, hình thức mua tấm rời hay lắp trọn gói, cách giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá để phương án bám sát nhu cầu thực của từng mái nhà.
Với tấm CS7N-700TB-AG, chủ nhà nên tách hai trường hợp trước khi xin báo giá. Trường hợp thứ nhất là mua tấm rời để mở rộng hoặc thay thế trong hệ đã chạy. Trường hợp thứ hai là lắp trọn gói hệ điện mặt trời gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Hai trường hợp có cấu trúc chi phí khác nhau, nên khảo sát mái là bước cần làm trước khi chốt báo giá.
TẤM RỜI
Giá tấm pin CS7N-700TB-AG
Dành cho chủ nhà cần mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội thợ đang thi công. Báo giá cần xác nhận đúng mã CS7N-700TB-AG, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng tới nhà.
TRỌN GÓI
Giá hệ điện mặt trời trọn gói
Dành cho chủ nhà muốn lắp hoàn chỉnh hệ điện mặt trời cho mái nhà. Báo giá tùy số lượng tấm, loại inverter, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ và điều kiện thi công thực tế tại nhà.
Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, hình thức mua tấm rời hay lắp trọn gói, số lượng tấm mong muốn và thời gian dự kiến thi công, bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.
Tài liệu tham khảo
CS7N-700TB-AG là tấm pin N-type TOPCon hai mặt kính của Canadian Solar, đạt 700 Wp và hiệu suất 22.5% ở STC. Hệ số nhiệt Pmax là −0.29%/°C; cell thuộc loại kháng LeTID và PID.[1] Tấm qua các chuẩn IEC 61215, IEC 61730 và UL 61730, kèm 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng CS7N-700TB-AG và tư vấn cấu hình hệ cho từng công trình.[5]
1Canadian Solar. (2025). TOPBiHiKu7 N-type Bifacial Module CS7N-TB-AG Datasheet V1.91.
2Canadian Solar. (2023). Installation Manual of Double Glass Module v2.5.
3Canadian Solar. (2026). PV Module Limited Warranty (TopBiHiKu) v1.9.
4Canadian Solar. (2026). Unpacking Instructions of PV Modules v1.7.
5Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
6Canadian Solar. (2022). Chứng nhận CSA tấm pin Canadian Solar.
7Canadian Solar. (2019). Chứng nhận Take-e-way (chương trình thu hồi và tái chế) tấm pin Canadian Solar.
Đánh giá CS7N-700TB-AG-Tấm Pin NLMT Canadian Topbihiku7 700WP-132 TOPCon cell
Chưa có đánh giá nào.
Thảo luận
