Thông số kỹ thuật CS7N-740TB-AG

Mã sản phẩm CS7N-740TB-AG
740W
STC
Hiệu suất
23.8%
Loại cell
TOPCon cells
132 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model CS7N-740TB-AG
Brand / Thương hiệu Canadian Solar
Product family / Dòng sản phẩm TOPBiHiKu7
Module type / Loại module Bifacial Dual-Glass Module / Module hai mặt kính đôi
Cell type / Loại cell TOPCon cells
Đặc tính điện / Electrical Data (STC)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 740 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 41.6 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 17.82 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 49.5 V
Short Circuit Current (Isc) / Dòng ngắn mạch 18.89 A
Module Efficiency / Hiệu suất module 23.8%
Gain hai mặt / Bifacial Gain
5% Bifacial Gain / Gain hai mặt 5%
Pmax / Công suất cực đại 777 W
Vmp / Điện áp hoạt động tối ưu 41.6 V
Imp / Dòng hoạt động tối ưu 18.71 A
Voc / Điện áp hở mạch 49.5 V
Isc / Dòng ngắn mạch 19.83 A
Efficiency / Hiệu suất 25.0%
10% Bifacial Gain / Gain hai mặt 10%
Pmax / Công suất cực đại 814 W
Vmp / Điện áp hoạt động tối ưu 41.6 V
Imp / Dòng hoạt động tối ưu 19.60 A
Voc / Điện áp hở mạch 49.5 V
Isc / Dòng ngắn mạch 20.78 A
Efficiency / Hiệu suất 26.2%
20% Bifacial Gain / Gain hai mặt 20%
Pmax / Công suất cực đại 888 W
Vmp / Điện áp hoạt động tối ưu 41.6 V
Imp / Dòng hoạt động tối ưu 21.38 A
Voc / Điện áp hở mạch 49.5 V
Isc / Dòng ngắn mạch 22.67 A
Efficiency / Hiệu suất 28.6%
Đặc tính điện / Electrical Data (NMOT)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 560 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 39.3 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 14.23 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 46.9 V
Short Circuit Current (Isc) / Dòng ngắn mạch 15.23 A
Cấu tạo vật lý / Mechanical Data
Cell Type / Loại cell TOPCon cells
Cell Arrangement / Cấu hình cell 132 [2×(11×6)]
Dimensions / Kích thước 2384 × 1303 × 33 mm
Weight / Trọng lượng 37.8 kg
Front Glass / Kính trước 2.0 mm heat strengthened glass with anti-reflective coating
Back Glass / Kính sau 2.0 mm heat strengthened glass
Frame / Khung Anodized aluminium alloy
J-Box / Hộp nối IP68, 3 bypass diodes
Cable / Cáp 4.0 mm² (IEC), 12 AWG (UL)
Cable Length (Including Connector) / Chiều dài cáp 360 mm (+) / 200 mm (-) hoặc customized length
Connector / Đầu nối T6 hoặc MC4-EVO2A
Per Pallet / Số tấm mỗi pallet 33 pieces
Per Container (40′ HQ) / Số tấm mỗi container 40′ HQ 594 pieces hoặc 495 pieces (only for US & Canada)
Dữ liệu điện hệ thống / Electrical Data
Operating Temperature / Nhiệt độ vận hành -40°C ~ +85°C
Max. System Voltage / Điện áp hệ thống tối đa 1500 V (IEC/UL)
Module Fire Performance / Phân loại cháy module TYPE 29 (UL 61730) hoặc CLASS C (IEC61730)
Max. Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35 A
Protection Class / Cấp bảo vệ điện Class II
Power Tolerance / Dung sai công suất 0 ~ +10 W
Power Bifaciality / Hệ số hai mặt công suất 80%
Hệ số nhiệt / Temperature Characteristics
Temperature Coefficient (Pmax) / Hệ số nhiệt Pmax -0.29%/°C
Temperature Coefficient (Voc) / Hệ số nhiệt Voc -0.25%/°C
Temperature Coefficient (Isc) / Hệ số nhiệt Isc 0.05%/°C
Nominal Module Operating Temperature / Nhiệt độ vận hành danh định 41 ± 3°C
📋

Thông số kỹ thuật trên dùng cho đúng model CS7N-740TB-AG, dòng TOPBiHiKu7.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: ,
× Đóng
1 / 1
Featured image

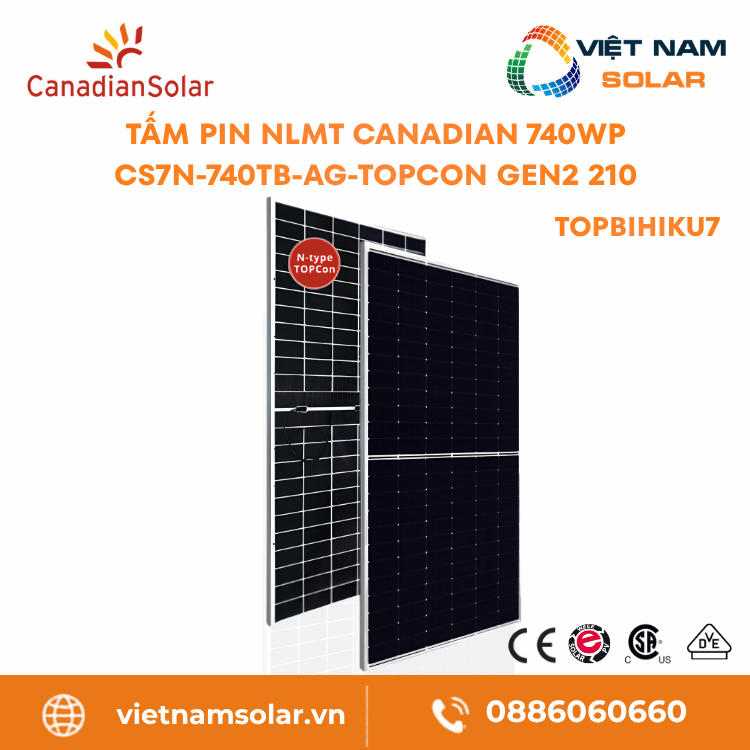

Tấm Pin Năng Lượng Mặt Trời Canadian 740W – CS7N-740TB-AG – TOPBiHiKu7 N-type Bifacial

CS7N-740TB-AG là module quang điện 740 Wp của Canadian Solar trong dòng TOPBiHiKu7, thế hệ TOPCon Gen2 210. Sản phẩm chạy nền cell N-type TOPCon, ghép hai lớp kính và thu năng lượng ở cả hai bề mặt. Hiệu suất chuyển đổi của module ở mức 23.8%. Hai tấm kính cường lực 2.0 mm kẹp lớp cell ở giữa, viền bằng khung nhôm anodized, hợp cho cả mái nhà xưởng lẫn cánh đồng pin mặt đất công suất lớn.[1]

Về phần điện ở STC, module đo được Voc 49.5 V, Isc 18.89 A, cùng cặp điểm công suất cực đại Vmp 41.6 V và Imp 17.82 A. Sai số công suất chỉ lệch về phía dương, trong khoảng 0~+10 W. Tỷ lệ phát điện của mặt lưng đạt 80% (±5%), tức là khi đặt trên bề mặt phản xạ sáng thì mặt sau cộng thêm một phần sản lượng cho cả tấm.[1]

Ngưỡng điện áp hệ thống của module là 1500 V, sức chịu tải tuyết lên tới 5400 Pa và tải gió 2400 Pa. Nhờ hệ số nhiệt Pmax chỉ -0.29 %/°C, tấm hao hụt công suất ít khi bề mặt nóng dần dưới nắng. Hãng cam kết 30 năm cho hiệu suất tuyến tính và 12 năm cho phần cứng của sản phẩm.[1][3]

Công suất740 WpSTC
Hiệu suất23.8%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính

cs7cs7n 740tb ag tam pin nlmt canadian topbihiku7 740wp topcon gen2 210 mot so thong so noi bat

CS7N-740TB-AG là module Canadian Solar 740 Wp dùng cell N-type TOPCon, kết cấu hai mặt kính, hiệu suất 23.8%. Các trị số chính gồm Voc 49.5 V, Isc 18.89 A, ngưỡng điện áp hệ thống 1500 V. Sản phẩm đi kèm 30 năm hiệu suất tuyến tính và 12 năm phần cứng.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Canadian CS7N-740TB-AG 730W
  2. 2. Thông số kỹ thuật tấm pin Canadian CS7N-740TB-AG
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-740TB-AG
  4. 4. Các model cùng series TOPBiHiKu7 (CS7N-725-750TB-AG)
  5. 5. Tài liệu kỹ thuật tấm pin Canadian CS7N-740TB-AG
  6. 6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-740TB-AG
  7. 7. Bảo trì định kỳ tấm pin CS7N-740TB-AG
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-740TB-AG
  9. 9. Chính sách bảo hành tấm pin Canadian CS7N-740TB-AG
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-740TB-AG
  11. 11. Đánh giá thực tế tấm pin Canadian CS7N-740TB-AG
  12. 12. Hiểu lầm phổ biến về tấm pin CS7N-740TB-AG
  13. 13. Câu hỏi thường gặp về tấm pin Canadian CS7N-740TB-AG
  14. 14. Giá tấm pin Canadian CS7N-740TB-AG và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Canadian CS7N-740TB-AG 730W Nổi bật

Điểm mạnh của CS7N-740TB-AG nằm ở bộ ba: cell N-type TOPCon, kết cấu hai lớp kính và công suất 740 Wp ở STC với hiệu suất 23.8%. Cả hai mặt tấm đều thu điện, mặt lưng đạt hệ số 80%. Khung nhôm cùng hộp nối IP68 nâng độ bền, còn hệ số nhiệt Pmax thấp giữ cho sản lượng ít sụt khi trời nắng gắt.[1]
740 Wp

Mức công suất 740 Wp

Ở STC module đạt 740 Wp, dung sai chỉ dao động theo chiều dương 0~+10 W. Chiều dương này bảo đảm công suất giao tới tay không bao giờ thấp hơn con số in trên nhãn. Bên trong là 132 cell chia theo bố cục 2 x (11 x 6), gói trong khổ 2384 x 1303 x 33 mm.[1]

N-type TOPCon

Nền cell TOPCon loại N

Lõi của tấm là cell TOPCon nền N. Loại cell này kháng PID và LeTID khỏe, tốc độ xuống cấp chậm. Vì là thiết kế hai mặt, cả phía trước lẫn phía sau cùng sinh điện, riêng mặt lưng nắm hệ số 80% (±5%).[1]

23.8%

Hiệu suất chạm 23.8%

Ở điều kiện STC, hiệu suất module lên tới 23.8%. Con số này càng cao thì mỗi mét vuông mái càng vắt ra nhiều điện. Cùng điều kiện đó, tấm cho Vmp 41.6 V, Imp 17.82 A, Voc 49.5 V và Isc 18.89 A.[1]

Dual-glass

Lớp kính kép 2.0 mm

Mặt trước là kính cường lực 2.0 mm phủ lớp chống lóa, mặt sau cũng là kính cường lực 2.0 mm. So với loại chỉ một lớp kính, kẹp cell giữa hai tấm kính giúp che chắn tốt hơn, hạn chế hơi ẩm thấm vào và vết nứt nhỏ tích tụ qua năm tháng.[1]

-0.29 %/°C

Ít hao điện theo nhiệt

Mức hệ số nhiệt Pmax là -0.29 %/°C. Trị số càng nhỏ thì lúc bề mặt module hâm nóng, phần công suất mất đi càng ít. Đi kèm là hệ số nhiệt Voc -0.25 %/°C và Isc +0.05 %/°C.[1]

1500 V

Chịu lực và áp cao

Module gánh được điện áp hệ thống 1500 V, tải tuyết 5400 Pa, tải gió 2400 Pa và viên mưa đá đường kính 35 mm. Hộp nối chuẩn IP68 lắp 3 diode bypass. Khung nhôm anodized kháng ăn mòn, cả tấm nặng 37.8 kg.[1]

Điều nên cân nhắcVì CS7N-740TB-AG thu điện hai mặt nên muốn dùng hết hệ số 80% của mặt lưng, công trình phải đặt tấm trên nền sáng và chừa khe thoáng phía dưới. Lúc dự toán sản lượng, kỹ thuật lấy số STC cho mặt chính rồi cộng thêm phần mặt lưng theo đúng bối cảnh lắp đặt từng dự án.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Canadian CS7N-740TB-AG Thông số

Bảng số của CS7N-740TB-AG ở STC: 740 Wp, hiệu suất 23.8%, Voc 49.5 V, Isc 18.89 A, Vmp 41.6 V, Imp 17.82 A, dung sai 0~+10 W. Phần cứng gồm cell N-type TOPCon, hai lớp kính 2.0 mm, khổ 2384 x 1303 x 33 mm, nặng 37.8 kg, chịu điện áp 1500 V, tải tuyết 5400 Pa và tải gió 2400 Pa.[1]
Công suất740 WpSTC
Hiệu suất23.8%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Nominal max. power / Công suất tối đa Pmax 740 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 41.6 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 17.82 A[1]
Open circuit voltage / Điện áp hở mạch Voc 49.5 V[1]
Short circuit current / Dòng ngắn mạch Isc 18.89 A[1]
Module efficiency / Hiệu suất module 23.8 %[1]
Bifacial gain +5% / Pmax 777 W[1]
Bifacial gain +5% / Vmp – Imp 41.6 V – 18.71 A[1]
Bifacial gain +5% / Voc – Isc 49.5 V – 19.83 A[1]
Bifacial gain +5% / Module efficiency 25.0 %[1]
Bifacial gain +10% / Pmax 814 W[1]
Bifacial gain +10% / Imp – Isc 19.60 A – 20.78 A[1]
Bifacial gain +10% / Module efficiency 26.2 %[1]
Bifacial gain +20% / Pmax 888 W[1]
Bifacial gain +20% / Imp – Isc 21.38 A – 22.67 A[1]
Bifacial gain +20% / Module efficiency 28.6 %[1]
ELECTRICAL DATA (NMOT*) · Đặc tính điện (NMOT)
Nominal max. power / Công suất tối đa Pmax 560 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 39.3 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 14.23 A[1]
Open circuit voltage / Điện áp hở mạch Voc 46.9 V[1]
Short circuit current / Dòng ngắn mạch Isc 15.23 A[1]
MECHANICAL DATA · Thông số cơ khí (Mechanical) & đóng gói (Packaging)
Cell type / Loại cell TOPCon cells (N-type)[1]
Cell arrangement / Cách bố trí cell 132 [2 x (11 x 6)][1]
Dimensions / Kích thước 2384 x 1303 x 33 mm[1]
Weight / Khối lượng 37.8 kg[1]
Front glass / Kính trước 2.0 mm cường lực phủ chống phản quang[1]
Back glass / Kính sau 2.0 mm cường lực[1]
Frame / Khung Nhôm anodized[1]
J-Box / Hộp nối IP68, 3 bypass diode[1]
Cable / Cáp 4.0 mm² (IEC), 12 AWG (UL)[1]
Cable length / Chiều dài cáp 360 mm (+) / 200 mm (-)[1]
Connector / Đầu nối T6 hoặc MC4-EVO2A[1]
Per pallet / Số tấm mỗi pallet 33 tấm[1]
Per container (40′ HQ) / Số tấm mỗi container 40’HQ 594 tấm (495 cho US & Canada)[1]
ELECTRICAL DATA · Giới hạn điện & vận hành (Maximum ratings)
Operating temperature / Nhiệt độ vận hành -40°C ~ +85°C[1]
Max. system voltage / Điện áp hệ thống tối đa 1500 V (IEC/UL)[1]
Module fire performance / Cấp chống cháy TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730)[1]
Max. series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
Protection class / Cấp bảo vệ Class II[1]
Power tolerance / Dung sai công suất 0 ~ +10 W[1]
Power bifaciality / Hệ số phát điện hai mặt 80 % (±5%)[1]
TEMPERATURE CHARACTERISTICS · Hệ số nhiệt
Temperature coefficient of Pmax / Hệ số nhiệt Pmax -0.29 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc -0.25 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc +0.05 %/°C[1]
Nominal module operating temperature (NMOT) / Nhiệt độ vận hành danh định NMOT 41 ± 3°C[1]
Hiểu hai cột sốCột STC là phép đo ở chuẩn phòng thí nghiệm 1000 W/m², 25°C, AM1.5. Cột NMOT mới sát thực địa hơn, công suất thấp hơn STC do tấm nóng và bức xạ yếu hơn. Lúc tính chuỗi, kỹ thuật lấy Voc cùng hệ số nhiệt Voc để suy điện áp chuỗi tại nhiệt độ lạnh nhất, sao cho không chạm trần 1500 V.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-740TB-AG Chứng nhận

Về hồ sơ tiêu chuẩn, CS7N-740TB-AG có IEC 61215, IEC 61730, UL 61730, IEC 61701, IEC 62716 và Take-e-way. Phía nhà máy, hệ thống quản lý theo ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 và IEC 62941:2019. Phân loại chống cháy của module là TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730).[1][6][7][8][9]
IEC 61215

Thử bền và thử hiệu năng

Module có cả IEC 61215 lẫn IEC 61730. Bộ IEC 61215 chạy module qua chuỗi bài thử để soi hiệu năng và độ bền, còn IEC 61730 lo phần an toàn. Đây là cặp giấy tờ tối thiểu mà mọi hồ sơ kỹ thuật tấm pin đều phải có.[1]

UL 61730

An toàn chuẩn UL

Module đạt UL 61730. Mức chống cháy được xếp TYPE 29 theo UL 61730, tương đương CLASS C theo IEC 61730. Trước khi đưa tấm vào hồ sơ thi công, chủ đầu tư nên so mức chống cháy này với đòi hỏi cụ thể của công trình.[1]

IEC 61701

Kháng muối và amoniac

Về môi trường, module qua IEC 61701 cho mục ăn mòn sương muối và IEC 62716 cho mục amoniac. Hai phép thử này hữu ích với dàn pin sát biển hoặc đặt trong khu chăn nuôi, trồng trọt có hơi amoniac.[1]

ISO 9001

Quản lý theo chuẩn ISO

Ở cấp nhà máy, hãng vận hành theo ISO 9001:2015 cho chất lượng, ISO 14001:2015 cho môi trường và ISO 45001:2018 cho an toàn lao động. Bộ chuẩn này gắn với dây chuyền sản xuất chứ không phải riêng một lô hàng.[1]

IEC 62941

Chuẩn riêng cho dây chuyền pin

Hệ thống còn có IEC 62941:2019. Đây là bộ tiêu chuẩn quản lý chất lượng đặt riêng cho việc sản xuất module quang điện, nhằm giữ quy trình ổn định và lặp lại đều giữa các lô.[1]

Take-e-way

Thu gom và tái chế

Module kèm chứng nhận Take-e-way, liên quan tới việc thu gom và tái chế tấm khi hết vòng đời. Giấy này đáp ứng các thị trường có luật buộc phải xử lý module thải đúng cách.[1]

Mục cần soát lạiLúc lập hồ sơ cho CS7N-740TB-AG, kỹ thuật nên đối chiếu cả nhóm chứng nhận sản phẩm lẫn cấp chống cháy với quy định của công trình và của điện lực sở tại. Riêng cụm môi trường gồm IEC 61701 và IEC 62716 lại đáng giá với dàn pin ven biển hay đặt trong khu nông nghiệp.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series TOPBiHiKu7 (CS7N-725-750TB-AG) Model

Series TOPBiHiKu7 của Canadian Solar gồm các tấm hai mặt kính dùng cell N-type TOPCon, công suất từ 725 Wp đến 750 Wp trên cùng nền tảng kỹ thuật. CS7N-740TB-AG giữ mức 730 Wp trong series. Danh sách dưới đây liệt kê các model cùng series để chủ đầu tư đối chiếu nhanh công suất và đặc tính điện.[1]
725 W

725 Wp

CS7N-725TB-AG

Công suất 725 Wp, hiệu suất module 23.3%, Voc 48.9 V, Isc 18.74 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

730 W

730 Wp

CS7N-730TB-AG

Công suất 730 Wp, hiệu suất module 23.5%, Voc 49.1 V, Isc 18.79 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

735 W

735 Wp

CS7N-735TB-AG

Công suất 735 Wp, hiệu suất module 23.7%, Voc 49.3 V, Isc 18.84 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

740 W

Model đang xem

CS7N-740TB-AG

Công suất 740 Wp, hiệu suất module 23.8%, Voc 49.5 V, Isc 18.89 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

745 W

745 Wp

CS7N-745TB-AG

Công suất 745 Wp, hiệu suất module 24.0%, Voc 49.7 V, Isc 18.94 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

750 W

750 Wp

CS7N-750TB-AG

Công suất 750 Wp, hiệu suất module 24.1%, Voc 49.9 V, Isc 18.99 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

Đừng chỉ nhìn công suấtKhi chọn model trong series, kỹ thuật cần cân nhắc cả Voc, Isc, số tấm nối tiếp trong chuỗi và điện áp hệ thống tại công trình. Voc tăng dần theo công suất, nên số tấm tối đa mỗi chuỗi có thể thay đổi giữa các model dù cùng series.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Canadian CS7N-740TB-AG Tài liệu

Tài liệu đi cùng CS7N-740TB-AG chia hai nhánh. Nhánh PDF có datasheet thông số, file bảo hành, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhánh web gồm hướng dẫn lắp đặt, mở kiện, chứng nhận nhà phân phối, tra seri và trang thương hiệu. Đây là phần để kỹ thuật tra cứu trước khi chốt tấm và lúc khởi công.[1][2]
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet, Thông số kỹ thuật CS7N-740TB-AG Tải xuống
PDF Warranty, Chính sách bảo hành CS7N-740TB-AG Tải xuống
PDF Certifications, Chứng nhận sản phẩm CS7N-740TB-AG Tải xuống
PDF File PAN, File mô phỏng PVsyst CS7N-740TB-AG (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Chứng nhận nhà phân phối Canadian Solar Truy cập
WEB Tra cứu seri sản phẩm Canadian Solar Truy cập
WEB Về thương hiệu Canadian Solar Truy cập
Dùng tài liệu sao cho đúngVới CS7N-740TB-AG, datasheet là nơi lấy chuẩn các trị số điện, tài liệu lắp đặt giúp xác nhận sơ đồ đấu nối, còn cụm bảo hành nên lưu sẵn để dựng hồ sơ mỗi khi cần hãng hỗ trợ. File mô phỏng PVsyst hiện vẫn đang được bổ sung.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-740TB-AG Lắp đặt

CS7N-740TB-AG là module hai mặt kính, nặng 37.8 kg, khổ 2384 x 1303 x 33 mm. Tấm đòi hỏi giá đỡ vững, vị trí kẹp đúng vùng và một khe thoáng phía sau để tận dụng mặt lưng. Khi ghép chuỗi, kỹ thuật lấy Voc 49.5 V cùng hệ số nhiệt Voc để bảo đảm chuỗi không quá 1500 V tại nhiệt độ thấp nhất.[2]
1

Soi tấm trước khi lắp

Làm việc đầu tiên là rà cả hai mặt kính xem có nứt vỡ, khung nhôm có móp cong, hộp nối và dây có hư hại không. Vì module nặng 37.8 kg, mỗi lần bê phải đủ hai người. Tuyệt đối không nhấc tấm bằng cách túm hộp nối hay dây cáp.[2]

2

Khung đỡ phải đủ tải

Giá đỡ cần gánh nổi tải tuyết 5400 Pa và tải gió 2400 Pa đúng theo ngưỡng của module. Kẹp tấm phải nằm trong vùng cho phép trên khung nhôm. Đặt kẹp lệch vùng sẽ kéo tụt sức chịu tải và dễ làm kính rạn.[2]

3

Chừa khe cho mặt lưng

Module sinh điện hai mặt, mặt lưng giữ hệ số 80%. Muốn ăn phần này, hệ phải có khe giữa tấm và nền, đặt trên nền sáng và tránh để bóng đổ lên lưng tấm. Giá đỡ cùng dây dẫn cũng không nên che lấp diện tích lớn của kính sau.[2]

4

Tính điện áp chuỗi

Lượng tấm nối tiếp trong một chuỗi được suy từ Voc 49.5 V và hệ số nhiệt Voc -0.25 %/°C. Trời càng lạnh Voc càng nhích lên, nên kỹ thuật phải tính điện áp chuỗi ở mức nhiệt thấp nhất của vùng và giữ tổng dưới ngưỡng 1500 V.[2]

5

Ghép đầu nối và cáp

Module đi với đầu nối T6 hoặc MC4-EVO2A, dây 4.0 mm² theo IEC. Chỉ được ghép đầu nối trùng loại, trùng hãng với nhau. Bấm xong nên kéo thử nhẹ để chắc chắn khớp đã khóa. Trộn hai loại đầu nối khác nhau sẽ làm tiếp xúc kém và sinh nhiệt.[2]

6

Tiếp địa cho khung

Khung nhôm từng tấm đều phải nối đất theo quy định. Vị trí tiếp địa cần làm sạch, ép chặt và dùng phụ kiện kháng ăn mòn. Tiếp địa chuẩn sẽ xóa rủi ro điện rò đọng trên khung và giữ an toàn cho người vận hành.[2]

Đừng đứng hay chất đồ lên tấm
Kính của tấm chịu lực theo phương đã được kiểm định, song không chịu nổi lực dồn một điểm từ bàn chân hay vật nặng. Bước lên tấm tạo vết nứt li ti trong cell, kéo công suất xuống mà mắt thường khó nhận ra.[2]
Tránh thi công lúc mưa hoặc tấm ẩm
Chỉ cần có ánh sáng là tấm đã sinh điện. Đấu nối khi mặt tấm còn ướt hay đang mưa làm tăng nguy cơ giật. Kỹ thuật nên che đầu nối và chỉ thao tác khi mọi thứ khô ráo, an toàn.[2]
Cấm khoan hay chỉnh khung
Không được khoan thêm lỗ hay mài cắt khung nhôm anodized. Đụng vào khung sẽ làm mất khả năng chịu tải đã chứng nhận và đồng thời hủy bảo hành. Mỗi điểm bắt vít buộc phải dùng đúng lỗ sẵn có và phụ kiện theo khung.[2]
Khi tháo kiện hàngLúc mở kiện và dỡ tấm, kỹ thuật bám sát hướng dẫn để khỏi va vào cạnh tấm và góc kính. Nên dựng tấm thẳng đứng hoặc đặt nằm có lớp đệm, đừng dựa nghiêng vào tường lâu ngày. Trong quá trình vận chuyển, cạnh và bốn góc của tấm là chỗ dễ sứt mẻ nhất.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin CS7N-740TB-AG Bảo trì

Bảo trì CS7N-740TB-AG khá nhẹ nhàng. Đầu việc chỉ gồm lau mặt kính, soát khung cùng đầu nối theo lịch và bám sát sản lượng. Nhờ cell N-type TOPCon trên nền hai mặt kính xuống cấp chậm, chỉ cần vệ sinh và kiểm tra đều tay là công suất giữ ổn qua nhiều năm.[4]

cs7cs7n 740tb ag tam pin nlmt canadian topbihiku7 740wp topcon gen2 210 mot so luu y khi su dung

☀

Lau bề mặt kính

Lớp bụi, lá rụng và phân chim bám trên kính sẽ kéo sản lượng đi xuống. Hãy rửa bằng nước sạch với chổi lông mềm hoặc cây gạt chuyên dụng. Tránh vật cứng, dung dịch ăn mòn và máy xịt áp lực cao. Thời điểm tốt là sáng sớm hay chiều mát khi kính đã nguội.[4]

⌗

Soát khung và kẹp giữ

Theo chu kỳ, nên rà khung nhôm, các kẹp tấm và bu lông trên giá đỡ. Qua mỗi đợt mưa bão lại siết kiểm tra lần nữa độ chắc của điểm kẹp. Kẹp lỏng hay đặt sai chỗ sẽ làm tụt sức chịu tải gió và tải tuyết của tấm.[4]

⌁

Rà đầu nối và dây

Dò đầu nối T6 hoặc MC4-EVO2A và dây cáp để bắt sớm dấu hiệu nóng, đổi màu hay lỏng khớp. Cáp không được vắt tì lên cạnh kim loại sắc. Một đầu nối tiếp xúc kém vừa sinh nhiệt vừa làm hụt sản lượng cả chuỗi.[4]

  • Lau kính sớm, đừng đợi bụi đóng dày mới xử lý, chỉ dùng nước sạch và dụng cụ mềm.[4]
  • Ngó lại mặt lưng xem có bị bóng đổ hay bám bẩn không để không mất phần điện mặt sau.[4]
  • Sau mưa bão hay gió lớn thì soát lại khung nhôm, kẹp tấm và toàn bộ bu lông.[4]
  • Để mắt tới đầu nối và cáp, phát hiện kịp dấu nóng, biến màu hoặc lỏng khớp.[4]
  • Bám sát sản lượng theo từng chuỗi, hễ một chuỗi tụt lạ thì kiểm tra tấm và mối nối.[4]
  • Đừng tự mở hộp nối hay đụng vào ruột tấm, gặp bất thường thì gọi kỹ thuật.[4]
Mẹo lúc lau tấmĐừng lau khi kính đang nóng rực dưới nắng, bởi chênh nhiệt đột ngột dễ gây sốc nhiệt cho kính. Khi lau, không tì người hay đứng đè lên tấm. Riêng dàn mặt đất, hãy giữ cỏ và vật cản sau tấm thật thấp để không che mất mặt lưng.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-740TB-AG Sự cố

Với CS7N-740TB-AG, các trục trặc hay gặp là sản lượng một chuỗi tụt, kính bị rạn, xuất hiện điểm nóng cục bộ hoặc đầu nối ấm lên. Việc cần làm là ghi lại chuỗi liên quan, chụp hình và đo điện áp. Nếu chưa tìm ra nguyên nhân, nên để kỹ thuật kiểm tra trước, đừng vội thay tấm.[4]

Sản lượng giảm

Chuỗi tụt sản lượng

Nếu một chuỗi cho ra ít điện hơn các chuỗi cùng cảnh, kỹ thuật đo điện áp hở mạch rồi so với mức Voc 49.5 V nhân cho số tấm. Thủ phạm hay gặp là bóng che, bụi đóng, đầu nối lỏng, hoặc một tấm trong chuỗi đã hỏng.[4]

Nứt kính

Kính rạn hoặc vỡ

Do là loại hai mặt kính, vết nứt có thể nằm ở kính trước hay kính sau, đến từ va đập, mưa đá to hoặc lực dồn một điểm. Tấm dính nứt cần được đánh dấu, theo dõi và xử lý theo hướng dẫn. Không nên chạy tiếp tấm vỡ kính vì rủi ro điện rò và an toàn.[4]

Điểm nóng

Vùng nóng trên tấm

Điểm nóng nảy sinh khi một mảng cell bị che bóng dài hạn hoặc dính bẩn cục bộ. Trong hộp nối có 3 diode bypass để hạ bớt rủi ro này. Lúc nghi có điểm nóng, kỹ thuật rọi camera nhiệt để soi rồi dọn nguồn che bóng hay vết bẩn đi.[4]

Đầu nối nóng

Đầu nối hay cáp bị nóng

Đầu nối nóng lên, đổi màu hoặc vỏ cáp chảy đều là dấu của tiếp xúc kém. Kỹ thuật cần cắt tải, soi đầu nối T6 hoặc MC4-EVO2A và thay nếu hư. Lý do phổ biến nhất gây nóng vẫn là đem hai loại đầu nối khác nhau ghép chung.[4]

Suy giảm

Hao công suất qua năm tháng

Cell N-type TOPCon xuống cấp chậm, kháng PID và LeTID tốt. Năm đầu mức hao nằm trong 1%, các năm sau trong 0.4% mỗi năm. Hễ sản lượng rơi nhanh hơn ngưỡng đó, phải soi cả hệ thống chứ đừng chỉ nhìn riêng tấm.[3]

Bám bẩn

Mặt lưng bị che hoặc bẩn

Ở tấm hai mặt, phần điện mặt lưng sụt khi lưng tấm bị bóng đổ, bám bụi hoặc nền phản xạ kém. Kỹ thuật phải chừa khe sau tấm, làm sạch nền và bớt vật cản. Đây chính là chỗ khác biệt so với loại chỉ một mặt kính.[4]

Cần gom sẵn dữ liệuLúc báo lỗi, bộ hồ sơ nên có mã tấm CS7N-740TB-AG, số serial, ngày lắp, ảnh tấm cùng đầu nối, chuỗi đang gặp vấn đề và trị số điện áp đo được. Có đủ những thứ này, kỹ thuật mới khoanh nhanh nguyên nhân và xét xem tấm có nằm trong diện bảo hành hay không.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Canadian CS7N-740TB-AG Bảo hành

Chính sách của CS7N-740TB-AG gồm 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính. Năm vận hành đầu tiên mức hao tối đa 1%, từ năm sau trở đi tối đa 0.4% mỗi năm. Cell N-type TOPCon trên nền hai mặt kính xuống cấp chậm, nhờ vậy công suất giữ đều suốt thời hạn cam kết.[3]

12 năm

Bảo hành phần cứng

Phần cứng của tấm được bảo hành 12 năm. Mốc này dành cho lỗi vật liệu và lỗi từ khâu sản xuất, với điều kiện tấm được lắp và chạy đúng quy định. Đây là bảo hành cho thân tấm, tách biệt với bảo hành hiệu suất.[3]

30 năm

Bảo hành hiệu suất 30 năm

Hiệu suất tuyến tính được bảo hành tới 30 năm. Năm đầu hao trong 1%, mỗi năm sau hao trong 0.4%. Kiểu bảo hành tuyến tính này cam kết công suất còn lại của tấm không tụt dưới mức đã hứa ở từng năm.[3]

Hồ sơ

Giữ trọn giấy tờ tấm

Để xử lý bảo hành trơn tru, chủ đầu tư nên lưu mã tấm, số serial, hóa đơn và hồ sơ lắp. Nhãn dán trên tấm phải còn nguyên và đọc rõ. Những tấm bị chỉnh khung, lắp sai hoặc hỏng do tác động bên ngoài có thể bị loại khỏi diện bảo hành.[3]

Điều kiện để được bảo hànhBảo hành chỉ có hiệu lực khi tấm được lắp và chạy theo đúng hướng dẫn, nằm trong ngưỡng tải cơ học, điện áp hệ thống và nhiệt độ cho phép. Lúc cần hỗ trợ, chủ đầu tư ghi lại serial, ảnh hiện trạng, vị trí tấm trong chuỗi và mô tả lỗi để khâu kiểm tra nhanh hơn.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-740TB-AG VNS

Việt Nam Solar tư vấn cấu hình hệ điện mặt trời dùng tấm pin Canadian CS7N-740TB-AG dựa trên công suất hệ, hướng và độ nghiêng mái, loại khung đỡ, điện áp chuỗi, vật tư AC/DC và nhu cầu khai thác mặt sau, các biến số quyết định phương án tấm pin cho chủ đầu tư.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Canadian CS7N-740TB-AG Đánh giá

CS7N-740TB-AG hợp với mái nhà xưởng diện rộng và dàn mặt đất muốn vắt nhiều điện trên từng mét vuông. Tấm 740 Wp, hiệu suất 23.8%, hai mặt kính, thu điện cả hai phía. Trước khi chốt, chủ đầu tư nên cân khả năng tận dụng mặt lưng, sức chịu tải của khung, điện áp chuỗi và trọng lượng 37.8 kg của tấm.[1]

Ứng dụng

Hợp dự án quy mô lớn

Với 740 Wp và hiệu suất 23.8%, mỗi mét vuông cho ra nhiều điện hơn. Nhờ đó tấm hợp với mái nhà xưởng và dàn mặt đất cỡ lớn, nơi muốn rút bớt số tấm và số mối nối mà vẫn giữ nguyên tổng công suất lắp.[1]

Mặt sau

Tận dụng điện mặt lưng

Với hệ số mặt lưng 80%, tấm có thêm sản lượng khi nằm trên nền phản xạ tốt. Phần cộng thêm nhiều hay ít tùy nền và khe thoáng sau tấm. Dàn mặt đất nền sáng hoặc giàn cao khai thác phần này khỏe hơn hẳn so với mái áp sát bề mặt.[1]

Nhiệt độ

Bền sản lượng khi nắng nóng

Mức hệ số nhiệt Pmax -0.29 %/°C thuộc nhóm thấp. Lúc bề mặt module hâm nóng, công suất chỉ rơi nhẹ so với tấm có hệ số nhiệt cao. Thêm vào đó, cell N-type TOPCon kháng PID và LeTID tốt, nên sản lượng đi đều theo thời gian.[1]

Lưu ý

Khối lượng lớn, cần giá vững

Loại hai mặt kính cân nặng 37.8 kg, nhỉnh hơn tấm một mặt kính cùng khổ. Giá đỡ và kết cấu mái phải gánh nổi mức này cùng tải tuyết 5400 Pa, tải gió 2400 Pa. Lúc nâng và lắp nên đủ hai người để cạnh tấm không bị hư.[1]

Đáng chọn khi cần hiệu suất cao.CS7N-740TB-AG là phương án cân đối cho dự án muốn công suất cao trên từng tấm, độ bền của lớp kính kép và 30 năm bảo hành hiệu suất. Ngược lại, nếu khung hay mái không kham nổi trọng lượng và tải của tấm hai mặt kính, chủ đầu tư nên rà lại kết cấu trước khi quyết.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin CS7N-740TB-AG Hiểu lầm

CS7N-740TB-AG thu điện hai mặt, nhưng muốn vắt hết tiềm năng thì vẫn phải lắp chuẩn, chọn khung hợp lý và tính đúng điện áp chuỗi. Sáu ngộ nhận hay gặp dưới đây giúp chủ đầu tư né những quyết định sai khi thiết kế và dựng hệ với tấm này.
Hiểu saiTấm hai mặt luôn cho thêm rất nhiều điện.
Cách hiểu đúngMặt lưng nắm hệ số 80%, song phần điện cộng thực tế còn tùy nền phản xạ và khe sau tấm. Nền sáng cùng giàn cao thêm được nhiều, còn mái áp sát bề mặt thêm rất ít.[1]
Hiểu saiCông suất 730 Wp là mức luôn đạt được.
Cách hiểu đúng740 Wp chỉ là số ở STC. Ra thực địa, tấm cho mức NMOT là 560 W bởi bức xạ yếu hơn và module nóng. Sản lượng thật phải tính theo điều kiện của từng công trình.[1]
Hiểu saiTấm nào cũng lắp được trên mọi khung.
Cách hiểu đúngModule nặng 37.8 kg, lại phải chịu tải tuyết 5400 Pa và tải gió 2400 Pa. Khung lẫn mái đều phải kham nổi mức đó. Kẹp tấm cũng phải đặt đúng vùng cho phép trên khung nhôm.[1]
Hiểu saiLắp càng nhiều tấm nối tiếp càng tốt.
Cách hiểu đúngLượng tấm trên một chuỗi bị chặn bởi ngưỡng 1500 V của hệ thống. Voc 49.5 V còn nhích lên khi trời lạnh, vậy nên phải tính tại nhiệt thấp nhất để chuỗi không vượt trần.[1]
Hiểu saiTấm bảo hành 30 năm là bảo hành mọi thứ.
Cách hiểu đúngCon số 30 năm là cho hiệu suất tuyến tính. Phần cứng của sản phẩm chỉ bảo hành 12 năm. Hai mốc này tách biệt và áp cho hai nhóm lỗi hoàn toàn khác nhau.[3]
Hiểu saiĐầu nối hãng nào cũng ghép chung được.
Cách hiểu đúngModule đi với đầu nối T6 hoặc MC4-EVO2A. Chỉ được ghép đầu nối trùng loại, trùng hãng. Đem hai loại khác nhau ghép lại sẽ tiếp xúc kém, sinh nhiệt và kém an toàn.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Canadian CS7N-740TB-AG FAQ

Mười câu dưới đây gom lại những điểm cốt lõi của CS7N-740TB-AG: từ công suất, hiệu suất, loại cell, khả năng hai mặt, kích thước, trọng lượng, sức chịu tải cho tới bảo hành. Chủ đầu tư có thể đọc lướt để đối chiếu nhanh trước khi quyết định.
CS7N-740TB-AG là loại tấm pin gì?
CS7N-740TB-AG là module Canadian Solar 740 Wp nằm trong dòng TOPBiHiKu7. Sản phẩm chạy cell N-type TOPCon, dựng theo kiểu hai mặt kính và thu điện cả hai phía. Hiệu suất module là 23.8%.[1]
Công suất và hiệu suất của tấm là bao nhiêu?
Ở STC, module đạt 740 Wp với dung sai dương 0~+10 W và hiệu suất 23.8%. Cùng điều kiện đó, các trị số là Vmp 41.6 V, Imp 17.82 A, Voc 49.5 V và Isc 18.89 A.[1]
Tấm dùng loại cell gì?
Sản phẩm chạy cell TOPCon nền N, xếp 132 cell theo bố cục 2 x (11 x 6). Loại cell này kháng PID và LeTID tốt, xuống cấp chậm, kèm hệ số nhiệt Pmax thấp ở -0.29 %/°C.[1]
Tấm có phát điện cả hai mặt không?
Có. Là loại hai mặt kính, tấm thu điện cả phía trước lẫn phía sau, mặt lưng nắm hệ số 80% (±5%). Đặt trên nền phản xạ tốt và chừa khe sau tấm thì mặt lưng cộng thêm sản lượng so với loại một mặt.[1]
Kích thước và khối lượng tấm là bao nhiêu?
Module có khổ 2384 x 1303 x 33 mm và nặng 37.8 kg. Mặt trước là kính cường lực 2.0 mm phủ chống lóa, mặt sau là kính cường lực 2.0 mm, viền khung nhôm anodized.[1]
Tấm chịu được tải và điện áp hệ thống bao nhiêu?
Module gánh điện áp hệ thống 1500 V theo IEC/UL, tải tuyết 5400 Pa và tải gió 2400 Pa. Tấm chịu được viên mưa đá 35 mm theo IEC 61215. Cầu chì chuỗi tối đa 35 A, cấp bảo vệ Class II.[1]
Tấm dùng đầu nối và cáp loại nào?
Module có hộp nối IP68 gắn 3 diode bypass, dây 4.0 mm² theo IEC hoặc 12 AWG theo UL. Dây dài 360 mm ở cực dương và 200 mm ở cực âm. Đầu nối là T6 hoặc MC4-EVO2A.[1]
Hệ số nhiệt của tấm như thế nào?
Hệ số nhiệt Pmax là -0.29 %/°C, Voc là -0.25 %/°C, còn Isc là +0.05 %/°C. Nhiệt độ vận hành danh định NMOT là 41 ± 3°C. Pmax có hệ số nhiệt thấp nên tấm giữ công suất tốt lúc bề mặt nóng lên.[1]
Một container 40 feet chở được bao nhiêu tấm?
Mỗi pallet xếp 33 tấm. Một container 40 feet HQ chứa 594 tấm, riêng thị trường US và Canada là 495 tấm. Con số này giúp chủ đầu tư và nhà thầu lên kế hoạch vận chuyển cùng lưu kho.[1]
Tấm CS7N-740TB-AG bảo hành bao lâu?
Module bảo hành 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính. Năm đầu hao trong 1%, các năm sau hao trong 0.4% mỗi năm. Khi cần bảo hành, chủ đầu tư phải còn giữ mã tấm, serial, hóa đơn và hồ sơ lắp.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Canadian CS7N-740TB-AG và nhận báo giá Báo giá

Giá tấm pin CS7N-740TB-AG biến động theo thời điểm, số lượng, hình thức mua tấm rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá nhằm đảm bảo phương án bám sát nhu cầu thực tế của công trình.

Với tấm CS7N-740TB-AG, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Kịch bản thứ nhất là mua tấm rời để mở rộng hoặc thay thế trong hệ thống đã vận hành. Kịch bản thứ hai là lắp trọn gói hệ điện mặt trời với tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp đặt và nghiệm thu. Hai kịch bản này tạo ra cấu trúc chi phí khác biệt, do đó khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.

TẤM RỜI

Giá tấm pin CS7N-740TB-AG

Định vị cho chủ đầu tư cần mua riêng tấm pin để mở rộng, dự phòng hoặc bàn giao cho đội kỹ thuật đang thi công. Báo giá yêu cầu xác nhận đúng mã CS7N-740TB-AG, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Định vị cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời. Báo giá phụ thuộc số lượng tấm, loại inverter, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, phương án khai thác mặt sau và điều kiện thi công thực địa.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua tấm rời hay lắp trọn gói, số lượng tấm mong muốn và thời gian dự kiến thi công, bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

CS7N-740TB-AG là module N-type TOPCon hai mặt kính của Canadian Solar, đạt 740 Wp và hiệu suất 23.8% ở STC. Với hệ số nhiệt Pmax −0.29%/°C cùng khả năng kháng LeTID và PID, tấm giữ sản lượng ổn khi nhiệt độ leo cao.[1] Module qua các chuẩn IEC 61215, IEC 61730 và UL 61730, kèm 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng CS7N-740TB-AG và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá CS7N-740TB-AG-Tấm Pin NLMT Canadian Topbihiku7 740WP-TOPCon Gen2 210

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
