Thông số kỹ thuật CS7N-750TB-AG

Mã sản phẩm CS7N-750TB-AG
750W
STC
Hiệu suất
24.1%
Loại cell
TOPCon cells
132 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model CS7N-750TB-AG
Brand / Thương hiệu Canadian Solar
Product family / Dòng sản phẩm TOPBiHiKu7
Module type / Loại module Bifacial Dual-Glass Module / Module hai mặt kính đôi
Cell type / Loại cell TOPCon cells
Đặc tính điện / Electrical Data (STC)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 750 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 42.0 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 17.89 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 49.9 V
Short Circuit Current (Isc) / Dòng ngắn mạch 18.99 A
Module Efficiency / Hiệu suất module 24.1%
Gain hai mặt / Bifacial Gain
5% Bifacial Gain / Gain hai mặt 5%
Pmax / Công suất cực đại 788 W
Vmp / Điện áp hoạt động tối ưu 42.0 V
Imp / Dòng hoạt động tối ưu 18.78 A
Voc / Điện áp hở mạch 49.9 V
Isc / Dòng ngắn mạch 19.94 A
Efficiency / Hiệu suất 25.4%
10% Bifacial Gain / Gain hai mặt 10%
Pmax / Công suất cực đại 825 W
Vmp / Điện áp hoạt động tối ưu 42.0 V
Imp / Dòng hoạt động tối ưu 19.68 A
Voc / Điện áp hở mạch 49.9 V
Isc / Dòng ngắn mạch 20.89 A
Efficiency / Hiệu suất 26.6%
20% Bifacial Gain / Gain hai mặt 20%
Pmax / Công suất cực đại 900 W
Vmp / Điện áp hoạt động tối ưu 42.0 V
Imp / Dòng hoạt động tối ưu 21.46 A
Voc / Điện áp hở mạch 49.9 V
Isc / Dòng ngắn mạch 22.79 A
Efficiency / Hiệu suất 29.0%
Đặc tính điện / Electrical Data (NMOT)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 567 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 39.7 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 14.29 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 47.2 V
Short Circuit Current (Isc) / Dòng ngắn mạch 15.31 A
Cấu tạo vật lý / Mechanical Data
Cell Type / Loại cell TOPCon cells
Cell Arrangement / Cấu hình cell 132 [2×(11×6)]
Dimensions / Kích thước 2384 × 1303 × 33 mm
Weight / Trọng lượng 37.8 kg
Front Glass / Kính trước 2.0 mm heat strengthened glass with anti-reflective coating
Back Glass / Kính sau 2.0 mm heat strengthened glass
Frame / Khung Anodized aluminium alloy
J-Box / Hộp nối IP68, 3 bypass diodes
Cable / Cáp 4.0 mm² (IEC), 12 AWG (UL)
Cable Length (Including Connector) / Chiều dài cáp 360 mm (+) / 200 mm (-) hoặc customized length
Connector / Đầu nối T6 hoặc MC4-EVO2A
Per Pallet / Số tấm mỗi pallet 33 pieces
Per Container (40′ HQ) / Số tấm mỗi container 40′ HQ 594 pieces hoặc 495 pieces (only for US & Canada)
Dữ liệu điện hệ thống / Electrical Data
Operating Temperature / Nhiệt độ vận hành -40°C ~ +85°C
Max. System Voltage / Điện áp hệ thống tối đa 1500 V (IEC/UL)
Module Fire Performance / Phân loại cháy module TYPE 29 (UL 61730) hoặc CLASS C (IEC61730)
Max. Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35 A
Protection Class / Cấp bảo vệ điện Class II
Power Tolerance / Dung sai công suất 0 ~ +10 W
Power Bifaciality / Hệ số hai mặt công suất 80%
Hệ số nhiệt / Temperature Characteristics
Temperature Coefficient (Pmax) / Hệ số nhiệt Pmax -0.29%/°C
Temperature Coefficient (Voc) / Hệ số nhiệt Voc -0.25%/°C
Temperature Coefficient (Isc) / Hệ số nhiệt Isc 0.05%/°C
Nominal Module Operating Temperature / Nhiệt độ vận hành danh định 41 ± 3°C
📋

Thông số kỹ thuật trên dùng cho đúng model CS7N-750TB-AG, dòng TOPBiHiKu7.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

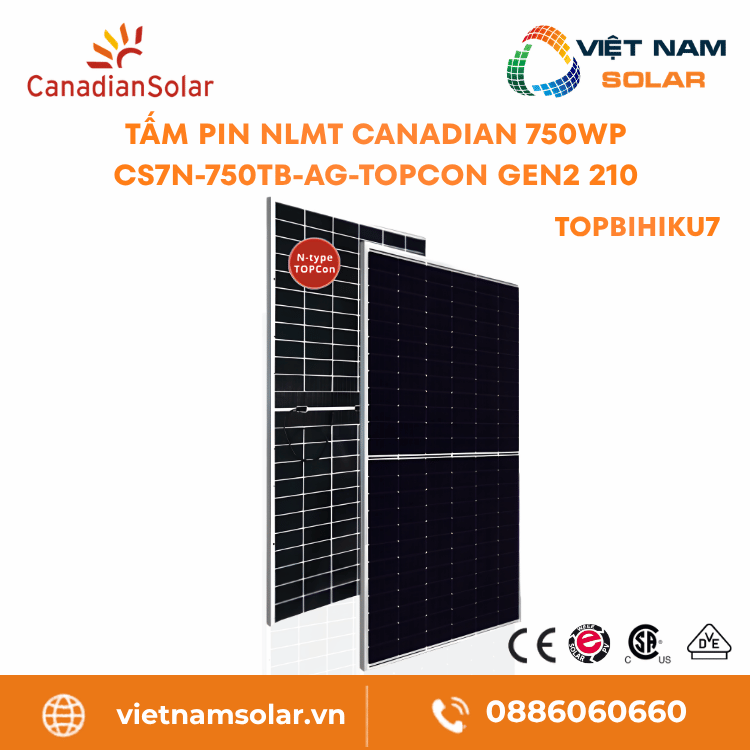

Tấm Pin Năng Lượng Mặt Trời Canadian 750W – CS7N-750TB-AG – TOPBiHiKu7 N-type Bifacial

CS7N-750TB-AG là tấm pin 750 Wp, hiệu suất 24.1%, dùng cell N-type TOPCon hai mặt kính. Tấm thuộc series TOPBiHiKu7 của Canadian Solar và là model 750 Wp. Hai mặt kính nghĩa là cả kính trước và kính sau đều thu sáng và ra điện. Mỗi tấm kính dày 2.0 mm, ép lớp cell ở giữa. Khung viền làm bằng nhôm anodized. Tấm lắp cho mái nhà xưởng và cho hệ đặt trên mặt đất.[1]

Số đo STC của tấm như sau. Vmp 42.0 V và Imp 17.89 A là điện áp và dòng tại điểm cho công suất lớn nhất. Voc 49.9 V là điện áp khi hở mạch, Isc 18.99 A là dòng khi chập mạch. Dung sai 0~+10 W nghĩa là công suất thực không thấp hơn 750 W, chỉ bằng hoặc cao hơn. Hệ số mặt sau 80% (±5%) là phần điện mặt sau góp thêm khi nền dưới tấm sáng.[1]

Điện áp hệ thống tối đa của tấm là 1500 V. Tấm gánh tải tuyết 5400 Pa ép từ trên xuống và tải gió 2400 Pa hút từ dưới lên. Hệ số nhiệt Pmax −0.29 %/°C: tấm nóng thêm 1°C thì công suất giảm 0.29%, mức giảm này nhỏ. Bảo hành gồm hai phần: 12 năm cho phần cứng và 30 năm cho hiệu suất tuyến tính.[1][3]

Công suất750 WpSTC
Hiệu suất24.1%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính

cs7n 750tb ag tam pin nlmt canadian topbihiku7 750wp topcon gen2 210 dac diem dat trung

CS7N-750TB-AG là tấm pin 750 Wp, hiệu suất 24.1%, cell N-type TOPCon, hai mặt kính. Voc là 49.9 V, Isc là 18.99 A. Điện áp hệ thống tối đa là 1500 V. Phần cứng bảo hành 12 năm, hiệu suất tuyến tính bảo hành 30 năm.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Canadian CS7N-750TB-AG 750W
  2. 2. Thông số kỹ thuật tấm pin Canadian CS7N-750TB-AG
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-750TB-AG
  4. 4. Các model cùng series TOPBiHiKu7 (CS7N-725-750TB-AG)
  5. 5. Tài liệu kỹ thuật tấm pin Canadian CS7N-750TB-AG
  6. 6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-750TB-AG
  7. 7. Bảo trì định kỳ tấm pin CS7N-750TB-AG
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-750TB-AG
  9. 9. Chính sách bảo hành tấm pin Canadian CS7N-750TB-AG
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-750TB-AG
  11. 11. Đánh giá thực tế tấm pin Canadian CS7N-750TB-AG
  12. 12. Hiểu lầm phổ biến về tấm pin CS7N-750TB-AG
  13. 13. Câu hỏi thường gặp về tấm pin Canadian CS7N-750TB-AG
  14. 14. Giá tấm pin Canadian CS7N-750TB-AG và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Canadian CS7N-750TB-AG 750W Nổi bật

CS7N-750TB-AG cho 750 Wp ở STC, hiệu suất 24.1%. Cell là loại N-type TOPCon. Tấm có hai mặt kính, kính trước và kính sau cùng ra điện, mặt sau theo hệ số 80%. Khung là nhôm anodized. Hộp nối đạt IP68, tức kín nước. Hệ số nhiệt Pmax −0.29 %/°C nên khi tấm nóng, công suất chỉ tụt ít.[1]
750 Wp

Công suất đạt 750 Wp

Công suất tấm là 750 Wp đo ở STC, mức cao nhất trong series TOPBiHiKu7. Dung sai 0~+10 W chỉ về phía dương, nên tấm giao tới không bao giờ dưới 750 W. Tấm xếp 132 cell theo bố cục 2 x (11 x 6). Kích thước tấm là 2384 x 1303 x 33 mm.[1]

N-type TOPCon

Lõi cell TOPCon loại N

Cell của tấm là loại N-type TOPCon. Cell này kháng PID và LeTID tốt, nên qua từng năm công suất chỉ xuống chậm. Mặt sau cũng là kính nên cũng thu sáng và ra điện. Phần điện mặt sau tính theo hệ số 80% (±5%).[1]

24.1%

Hiệu suất lên 24.1%

Hiệu suất module là 24.1%, cao nhất series. Hiệu suất 24.1% nghĩa là một mét vuông tấm đổi được 24.1% ánh nắng thành điện. Cùng một mái, hiệu suất cao thì ra nhiều điện hơn. Số STC kèm theo: Vmp 42.0 V, Imp 17.89 A, Voc 49.9 V, Isc 18.99 A.[1]

Dual-glass

Hai lớp kính 2.0 mm

Tấm có hai lớp kính cường lực, mỗi lớp 2.0 mm. Kính trước phủ thêm lớp chống lóa để bớt phản chiếu nắng. Lớp cell kẹp giữa hai kính nên ẩm khó lọt vào và cell ít bị nứt nhỏ. Hai mặt kính bền hơn loại chỉ một mặt kính.[1]

-0.29 %/°C

Hao điện theo nhiệt rất ít

Hệ số nhiệt Pmax là −0.29 %/°C. Hiểu thẳng: nóng thêm 1°C, công suất rớt 0.29%, số này nhỏ nên hao ít. Hệ số nhiệt Voc là −0.25 %/°C. Hệ số nhiệt Isc là +0.05 %/°C, dòng nhích lên khi nóng.[1]

1500 V

Chịu áp và chịu lực tốt

Tấm chịu điện áp hệ thống 1500 V. Tấm gánh tải tuyết 5400 Pa và tải gió 2400 Pa. Tấm qua bài thử mưa đá viên 35 mm. Hộp nối IP68 lắp 3 diode bypass bên trong. Khung nhôm anodized không gỉ. Cả tấm nặng 37.8 kg.[1]

Điều nên cân nhắcTấm này ra điện cả hai mặt. Muốn mặt sau đạt gần hệ số 80%, đặt tấm trên nền sáng và chừa khe hở bên dưới. Lúc dự tính sản lượng, kỹ thuật tính mặt trước theo số STC trước, sau đó cộng phần mặt sau riêng cho từng công trình.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Canadian CS7N-750TB-AG Thông số

Số STC của tấm: 750 Wp, hiệu suất 24.1%, dung sai 0~+10 W. Vmp 42.0 V, Imp 17.89 A, Voc 49.9 V, Isc 18.99 A. Phần cơ khí: cell N-type TOPCon, hai kính 2.0 mm, kích thước 2384 x 1303 x 33 mm, nặng 37.8 kg. Giới hạn: điện áp 1500 V, tải tuyết 5400 Pa, tải gió 2400 Pa.[1]
Công suất750 WpSTC
Hiệu suất24.1%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
Nominal max. power / Công suất tối đa Pmax 750 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 42.0 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 17.89 A[1]
Open circuit voltage / Điện áp hở mạch Voc 49.9 V[1]
Short circuit current / Dòng ngắn mạch Isc 18.99 A[1]
Module efficiency / Hiệu suất module 24.1 %[1]
Bifacial gain +5% / Pmax 788 W[1]
Bifacial gain +5% / Vmp – Imp 42.0 V – 18.78 A[1]
Bifacial gain +5% / Voc – Isc 49.9 V – 19.94 A[1]
Bifacial gain +5% / Module efficiency 25.4 %[1]
Bifacial gain +10% / Pmax 825 W[1]
Bifacial gain +10% / Imp – Isc 19.68 A – 20.89 A[1]
Bifacial gain +10% / Module efficiency 26.6 %[1]
Bifacial gain +20% / Pmax 900 W[1]
Bifacial gain +20% / Imp – Isc 21.46 A – 22.79 A[1]
Bifacial gain +20% / Module efficiency 29.0 %[1]
ELECTRICAL DATA (NMOT*) · Đặc tính điện (NMOT)
Nominal max. power / Công suất tối đa Pmax 567 W[1]
Opt. operating voltage / Điện áp điểm công suất cực đại Vmp 39.7 V[1]
Opt. operating current / Dòng điểm công suất cực đại Imp 14.29 A[1]
Open circuit voltage / Điện áp hở mạch Voc 47.2 V[1]
Short circuit current / Dòng ngắn mạch Isc 15.31 A[1]
MECHANICAL DATA · Thông số cơ khí (Mechanical) & đóng gói (Packaging)
Cell type / Loại cell TOPCon cells (N-type)[1]
Cell arrangement / Cách bố trí cell 132 [2 x (11 x 6)][1]
Dimensions / Kích thước 2384 x 1303 x 33 mm[1]
Weight / Khối lượng 37.8 kg[1]
Front glass / Kính trước 2.0 mm cường lực phủ chống phản quang[1]
Back glass / Kính sau 2.0 mm cường lực[1]
Frame / Khung Nhôm anodized[1]
J-Box / Hộp nối IP68, 3 bypass diode[1]
Cable / Cáp 4.0 mm² (IEC), 12 AWG (UL)[1]
Cable length / Chiều dài cáp 360 mm (+) / 200 mm (-)[1]
Connector / Đầu nối T6 hoặc MC4-EVO2A[1]
Per pallet / Số tấm mỗi pallet 33 tấm[1]
Per container (40′ HQ) / Số tấm mỗi container 40’HQ 594 tấm (495 cho US & Canada)[1]
ELECTRICAL DATA · Giới hạn điện & vận hành (Maximum ratings)
Operating temperature / Nhiệt độ vận hành -40°C ~ +85°C[1]
Max. system voltage / Điện áp hệ thống tối đa 1500 V (IEC/UL)[1]
Module fire performance / Cấp chống cháy TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730)[1]
Max. series fuse rating / Cầu chì chuỗi tối đa 35 A[1]
Protection class / Cấp bảo vệ Class II[1]
Power tolerance / Dung sai công suất 0 ~ +10 W[1]
Power bifaciality / Hệ số phát điện hai mặt 80 % (±5%)[1]
TEMPERATURE CHARACTERISTICS · Hệ số nhiệt
Temperature coefficient of Pmax / Hệ số nhiệt Pmax -0.29 %/°C[1]
Temperature coefficient of Voc / Hệ số nhiệt Voc -0.25 %/°C[1]
Temperature coefficient of Isc / Hệ số nhiệt Isc +0.05 %/°C[1]
Nominal module operating temperature (NMOT) / Nhiệt độ vận hành danh định NMOT 41 ± 3°C[1]
Hiểu hai cột sốHai cột số khác nhau ở điều kiện đo. STC đo trong phòng: nắng 1000 W/m², cell 25°C, phổ AM1.5. NMOT đo gần ngoài trời, ở cột này công suất là 567 W, thấp hơn vì tấm nóng và nắng nhẹ hơn. Để tính số tấm mỗi chuỗi, lấy Voc 49.9 V và hệ số nhiệt Voc, suy điện áp ở ngày lạnh nhất, giữ dưới 1500 V.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-750TB-AG Chứng nhận

Giấy tờ của tấm gồm IEC 61215, IEC 61730, UL 61730, IEC 61701, IEC 62716 và Take-e-way. Nhà máy giữ ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 và IEC 62941:2019. Cấp chống cháy ghi TYPE 29 theo UL 61730, ứng với CLASS C theo IEC 61730.[1][6][7][8][9]
IEC 61215

Thử hiệu năng và độ bền

Tấm có cả IEC 61215 lẫn IEC 61730. IEC 61215 cho tấm chạy nhiều bài thử để đo hiệu năng và độ bền. IEC 61730 lo phần an toàn điện. Hai giấy này là mức nền, hồ sơ tấm pin nào cũng phải có.[1]

UL 61730

An toàn theo chuẩn UL

Tấm có UL 61730. Cấp chống cháy là TYPE 29 theo UL 61730, ứng với CLASS C theo IEC 61730. Trước khi đưa tấm vào hồ sơ thi công, chủ đầu tư nên so cấp chống cháy này với đòi hỏi của từng công trình.[1]

IEC 61701

Kháng sương muối và amoniac

Về môi trường, tấm có IEC 61701 cho ăn mòn sương muối và IEC 62716 cho amoniac. Sương muối hay gặp ở vùng ven biển. Hơi amoniac hay gặp ở khu chăn nuôi, trồng trọt. Hai giấy này đáng quan tâm cho những nơi đó.[1]

ISO 9001

Quản lý theo chuẩn ISO

Ở nhà máy, hãng chạy theo ba chuẩn ISO. ISO 9001:2015 cho chất lượng. ISO 14001:2015 cho môi trường. ISO 45001:2018 cho an toàn lao động. Ba chuẩn này áp cho cả dây chuyền, không riêng một lô.[1]

IEC 62941

Chuẩn cho dây chuyền module

Nhà máy còn có IEC 62941:2019. Đây là chuẩn quản lý chất lượng viết riêng cho khâu làm tấm pin. Mục tiêu của nó là giữ quy trình ổn định, để các lô tấm ra giống nhau.[1]

Take-e-way

Thu hồi và tái chế

Tấm có thêm giấy Take-e-way. Giấy này gắn với việc thu gom và tái chế tấm khi tấm hết hạn dùng. Một số thị trường bắt buộc xử lý tấm pin thải đúng cách, và giấy này đáp ứng yêu cầu đó.[1]

Mục cần soát lạiLúc lập hồ sơ, kỹ thuật nên so cả nhóm chứng nhận và cấp chống cháy với yêu cầu của công trình và của điện lực. IEC 61701 là bài thử chống ăn mòn muối. IEC 62716 là bài thử chống amoniac. Hai chuẩn này cần cho dàn pin ven biển hoặc đặt trong khu nông nghiệp.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series TOPBiHiKu7 (CS7N-725-750TB-AG) Model

Series TOPBiHiKu7 chạy công suất từ 725 Wp tới 750 Wp. Các model trong series đều là tấm hai mặt kính, cell N-type TOPCon. Trong nhóm này, CS7N-750TB-AG là model 750 Wp và cao nhất. Bảng dưới xếp các model để chủ đầu tư so công suất cùng số điện.[1]
725 W

725 Wp

CS7N-725TB-AG

Công suất 725 Wp, hiệu suất module 23.3%, Voc 48.9 V, Isc 18.74 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

730 W

730 Wp

CS7N-730TB-AG

Công suất 730 Wp, hiệu suất module 23.5%, Voc 49.1 V, Isc 18.79 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

735 W

735 Wp

CS7N-735TB-AG

Công suất 735 Wp, hiệu suất module 23.7%, Voc 49.3 V, Isc 18.84 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

740 W

740 Wp

CS7N-740TB-AG

Công suất 740 Wp, hiệu suất module 23.8%, Voc 49.5 V, Isc 18.89 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

745 W

745 Wp

CS7N-745TB-AG

Công suất 745 Wp, hiệu suất module 24.0%, Voc 49.7 V, Isc 18.94 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

750 W

Model đang xem

CS7N-750TB-AG

Công suất 750 Wp, hiệu suất module 24.1%, Voc 49.9 V, Isc 18.99 A, hai mặt kính cell N-type TOPCon thuộc series TOPBiHiKu7.[1]

Không chỉ nhìn công suấtChọn model thì đừng nhìn mỗi công suất, hãy xem thêm Voc, Isc và số tấm nối tiếp mỗi chuỗi. Voc đi lên theo công suất: 48.9 V ở bản 725 Wp, lên 49.9 V ở bản 750 Wp. Voc cao thì một chuỗi xếp được ít tấm hơn, dù chung series.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Canadian CS7N-750TB-AG Tài liệu

Tài liệu tấm chia làm hai nhóm. Nhóm PDF gồm datasheet thông số, file bảo hành, bộ chứng nhận và file mô phỏng PVsyst. Nhóm web gồm hướng dẫn lắp đặt, hướng dẫn mở kiện, chứng nhận nhà phân phối, trang tra cứu seri và trang thương hiệu. Kỹ thuật mở các tài liệu này lúc chọn tấm và lúc thi công.[1][2]
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet, Thông số kỹ thuật CS7N-750TB-AG Tải xuống
PDF Warranty, Chính sách bảo hành CS7N-750TB-AG Tải xuống
PDF Certifications, Chứng nhận sản phẩm CS7N-750TB-AG Tải xuống
PDF File PAN, File mô phỏng PVsyst CS7N-750TB-AG (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Chứng nhận nhà phân phối Canadian Solar Truy cập
WEB Tra cứu seri sản phẩm Canadian Solar Truy cập
WEB Về thương hiệu Canadian Solar Truy cập
Dùng tài liệu đúng việcMỗi tài liệu dùng cho một việc. Datasheet để tra các trị số điện chuẩn. Hướng dẫn lắp đặt để soi sơ đồ đấu nối. File bảo hành nên giữ sẵn, khi cần hãng hỗ trợ thì có ngay. File mô phỏng PVsyst đang được bổ sung.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-750TB-AG Lắp đặt

CS7N-750TB-AG nặng 37.8 kg, kích thước 2384 x 1303 x 33 mm, có hai mặt kính. Lắp tấm cần ba thứ: khung đỡ chắc, kẹp đúng vùng cho phép, và khe hở sau tấm cho mặt sau ra điện. Số tấm mỗi chuỗi tính từ Voc 49.9 V và hệ số nhiệt Voc, sao cho ở ngày lạnh nhất chuỗi vẫn dưới 1500 V.[2]

cs7n 750tb ag tam pin nlmt canadian topbihiku7 750wp topcon gen2 210 luu y lap dat

1

Kiểm hàng trước khi lắp

Mở kiện xong, xem kỹ tấm trước khi lắp. Nhìn hai mặt kính có nứt vỡ, khung nhôm có móp, hộp nối và cáp có hỏng. Tấm 37.8 kg nên hai người cùng khiêng một tấm. Khi nhấc, cầm vào khung, không cầm hộp nối hay dây cáp.[2]

2

Khung đỡ phải gánh đủ tải

Giá đỡ phải gánh được tải tuyết 5400 Pa và tải gió 2400 Pa, đúng bằng mức của tấm. Kẹp tấm phải đặt trong vùng cho phép đã in trên khung nhôm. Kẹp ra ngoài vùng đó thì tấm chịu tải kém đi và kính dễ rạn.[2]

3

Chừa khe cho mặt lưng

Mặt sau theo hệ số 80%, nên muốn lấy phần điện này thì để mặt sau thông thoáng. Chừa khe giữa tấm và nền. Đặt tấm trên nền sáng. Đừng để bóng đổ lên mặt sau. Giá đỡ và dây dẫn cũng nên tránh che nhiều phần kính sau.[2]

4

Tính điện áp cho chuỗi

Số tấm nối tiếp mỗi chuỗi dựa trên Voc 49.9 V và hệ số nhiệt Voc −0.25 %/°C. Voc tăng lên khi trời lạnh. Vậy nên kỹ thuật lấy ngày lạnh nhất của vùng để tính điện áp chuỗi, và giữ tổng dưới 1500 V.[2]

5

Ghép đầu nối và cáp

Đầu nối của tấm là T6 hoặc MC4-EVO2A, dây 4.0 mm² theo IEC. Quy tắc: chỉ ghép đầu nối cùng loại và cùng hãng. Bấm xong, kéo thử nhẹ xem khớp đã khóa chưa. Ghép hai loại đầu nối khác nhau thì tiếp xúc kém và sinh nhiệt.[2]

6

Nối đất cho khung

Khung nhôm mỗi tấm đều phải nối đất theo quy định. Chỗ nối đất phải làm sạch, ép chặt, dùng phụ kiện chống ăn mòn. Nối đất đúng thì khung không còn điện rò, người thi công an toàn.[2]

Không giẫm hay chất vật lên tấm
Kính của tấm chịu được lực trải đều đã kiểm định. Nhưng kính không chịu được lực dồn một điểm, như bàn chân hay vật nặng đè lên. Giẫm lên tấm làm cell nứt nhỏ. Vết nứt này mắt thường không thấy nhưng vẫn kéo công suất xuống.[2]
Không thi công lúc mưa hoặc tấm ẩm
Hễ có ánh sáng là tấm đã ra điện. Đấu nối lúc tấm còn ướt hoặc trời đang mưa thì dễ bị điện giật. Hãy che đầu nối lại, chỉ làm khi tấm và đầu nối đã khô.[2]
Không khoan hay chỉnh sửa khung
Đừng khoan thêm lỗ, đừng mài cắt khung nhôm. Sửa khung làm tấm mất mức chịu tải đã chứng nhận và mất luôn bảo hành. Mỗi chỗ bắt vít chỉ dùng lỗ có sẵn cùng phụ kiện đi theo khung.[2]
Khi mở kiện hàngLúc mở kiện và dỡ tấm, theo đúng hướng dẫn để khỏi va vào cạnh tấm và góc kính. Dựng tấm thẳng đứng, hoặc đặt nằm có lớp đệm. Đừng dựa nghiêng tấm vào tường lâu ngày. Khi chở tấm, cạnh và bốn góc là chỗ dễ sứt nhất.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin CS7N-750TB-AG Bảo trì

Bảo trì CS7N-750TB-AG gọn, gồm ba việc. Lau mặt kính. Kiểm tra khung và đầu nối theo lịch. Theo dõi sản lượng. Cell N-type TOPCon và hai mặt kính suy giảm chậm, nên cứ vệ sinh và kiểm tra đều thì tấm giữ công suất qua nhiều năm.[4]
☀

Lau sạch mặt kính

Bụi, lá khô và phân chim bám trên kính sẽ chắn nắng và làm giảm sản lượng. Dùng nước với chổi lông mềm hoặc cây gạt chuyên dụng để lau. Tránh vật cứng, hóa chất ăn mòn và vòi xịt áp lực mạnh. Lau vào sáng sớm hoặc chiều mát, khi kính đã nguội.[4]

⌗

Soát khung và kẹp giữ

Theo lịch, soát khung nhôm, kẹp tấm và bu lông trên giá đỡ. Sau mỗi đợt mưa bão thì kiểm tra rồi siết lại các điểm kẹp. Một kẹp bị lỏng hoặc lệch chỗ sẽ làm tấm chịu tải gió và tải tuyết kém đi.[4]

⌁

Rà đầu nối và cáp

Soát đầu nối T6 hoặc MC4-EVO2A cùng dây cáp, để bắt sớm dấu hiệu nóng, đổi màu hay khớp lỏng. Đừng để cáp tì lên cạnh kim loại sắc. Chỉ một mối nối tiếp xúc kém cũng sinh nhiệt và kéo cả chuỗi giảm sản lượng.[4]

  • Lau kính sớm, đừng chờ bụi bám dày; chỉ dùng nước sạch và dụng cụ mềm.[4]
  • Xem mặt sau có bị bóng che hoặc bám bẩn không, để khỏi mất phần điện mặt sau.[4]
  • Sau mưa bão hoặc gió lớn, soát lại khung nhôm, kẹp tấm và bu lông.[4]
  • Để mắt đầu nối và cáp, bắt kịp dấu hiệu nóng, đổi màu hoặc lỏng khớp.[4]
  • Theo dõi sản lượng từng chuỗi; chuỗi nào tụt khác thường thì kiểm tấm và mối nối.[4]
  • Không tự mở hộp nối, không can thiệp vào bên trong tấm; có bất thường thì báo kỹ thuật.[4]
Lưu ý khi lau tấmĐừng lau khi kính đang nóng dưới nắng. Nước lạnh dội lên kính nóng làm nhiệt đổi đột ngột, kính có thể nứt. Khi lau, đừng tì người hay giẫm chân lên tấm. Với dàn mặt đất, cắt cỏ và dọn vật cản sau tấm để mặt sau không bị che.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-750TB-AG Sự cố

Tấm CS7N-750TB-AG hay gặp bốn lỗi: một chuỗi tụt sản lượng, kính rạn, điểm nóng cục bộ, đầu nối ấm lên. Khi gặp lỗi, ghi lại chuỗi đó, chụp ảnh hiện trạng và đo điện áp. Chưa rõ nguyên nhân thì để kỹ thuật kiểm tra, đừng thay tấm vội.[4]

Sản lượng giảm

Chuỗi hụt sản lượng

Một chuỗi cho ít điện hơn các chuỗi cùng điều kiện thì kỹ thuật đo điện áp hở mạch, rồi so với Voc 49.9 V nhân số tấm trong chuỗi. Hay gặp là bóng che, bụi bám, đầu nối lỏng, hoặc một tấm trong chuỗi đã hỏng.[4]

Nứt kính

Kính rạn hoặc vỡ

Vì tấm có hai mặt kính, vết nứt có thể nằm ở kính trước hoặc kính sau. Nứt thường do va đập, mưa đá to hoặc lực dồn một điểm. Tấm nứt thì đánh dấu, theo dõi và xử lý theo hướng dẫn. Đừng chạy tiếp tấm đã vỡ kính vì có thể rò điện.[4]

Điểm nóng

Vùng nóng trên tấm

Điểm nóng sinh ra khi một mảng cell bị che bóng lâu hoặc dính bẩn ở một chỗ. Hộp nối có 3 diode bypass để hạ rủi ro này. Nghi có điểm nóng thì kỹ thuật soi bằng camera nhiệt, rồi dọn chỗ che bóng hoặc vết bẩn.[4]

Đầu nối nóng

Đầu nối hoặc cáp bị nóng

Đầu nối ấm lên, đổi màu, hoặc vỏ cáp chảy là dấu tiếp xúc kém. Lúc đó cắt tải, soát đầu nối T6 hoặc MC4-EVO2A và thay phần hỏng. Lỗi này phần lớn do ghép chung hai loại đầu nối khác nhau.[4]

Suy giảm

Hao công suất theo năm

Cell N-type TOPCon xuống cấp chậm, kháng PID và LeTID tốt. Năm đầu công suất hao tối đa 1%, mỗi năm sau tối đa 0.4%. Sản lượng rớt nhanh hơn mức này thì soát cả hệ thống, không chỉ một tấm.[3]

Bám bẩn

Mặt lưng bị che hoặc bẩn

Ở tấm hai mặt, phần điện mặt sau giảm khi mặt sau bị bóng che, bám bụi, hoặc nền phản xạ kém. Cách chữa là chừa khe sau tấm, lau nền và dọn vật cản. Tấm một mặt kính không có phần này nên không gặp lỗi đó.[4]

Chuẩn bị sẵn dữ liệuKhi báo lỗi, gom sẵn các thứ này: mã tấm CS7N-750TB-AG, số serial, ngày lắp đặt, ảnh tấm và đầu nối, chuỗi gặp lỗi, và trị số điện áp đo được. Đủ những thứ đó, kỹ thuật mới khoanh nhanh nguyên nhân và xét tấm có thuộc diện bảo hành hay không.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Canadian CS7N-750TB-AG Bảo hành

CS7N-750TB-AG có hai mốc bảo hành: 12 năm phần cứng và 30 năm hiệu suất tuyến tính. Năm đầu công suất hao tối đa 1%. Từ năm thứ hai, mỗi năm hao tối đa 0.4%. Cell N-type TOPCon và hai mặt kính suy giảm chậm, nên công suất giữ đều suốt thời hạn này.[3]

12 năm

Bảo hành phần cứng

Phần cứng tấm có 12 năm bảo hành. Mốc này tính cho lỗi vật liệu và lỗi sản xuất, miễn là tấm được lắp và chạy đúng quy định. Đây là bảo hành phần cứng, tính riêng, không phải bảo hành hiệu suất.[3]

30 năm

Bảo hành hiệu suất 30 năm

Hiệu suất có 30 năm bảo hành, theo đường tuyến tính. Năm đầu hao tối đa 1%, mỗi năm sau tối đa 0.4%. Tuyến tính nghĩa là mỗi năm có một mức cam kết, và công suất còn lại của tấm luôn nằm trên mức năm đó.[3]

Hồ sơ

Giữ trọn giấy tờ tấm

Muốn làm bảo hành cho nhanh, chủ đầu tư giữ mã tấm, số serial, hóa đơn và biên bản lắp đặt. Tem nhãn trên tấm phải còn rõ, còn nguyên. Tấm bị sửa khung, lắp sai cách, hoặc hỏng do ngoại lực thì có thể bị loại khỏi diện bảo hành.[3]

Điều kiện được bảo hànhBảo hành chỉ chạy khi tấm được lắp và dùng đúng hướng dẫn, nằm trong ngưỡng tải cơ học, điện áp hệ thống và nhiệt độ cho phép. Lúc cần hỗ trợ, chủ đầu tư ghi số serial, ảnh hiện trạng, vị trí tấm trong chuỗi và mô tả lỗi, để kỹ thuật kiểm tra nhanh hơn.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-750TB-AG VNS

Việt Nam Solar tư vấn cấu hình hệ điện mặt trời dùng tấm pin Canadian CS7N-750TB-AG dựa trên công suất hệ, hướng và độ nghiêng mái, loại khung đỡ, điện áp chuỗi, vật tư AC/DC và nhu cầu khai thác mặt sau, các biến số quyết định phương án tấm pin cho chủ đầu tư.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Canadian CS7N-750TB-AG Đánh giá

CS7N-750TB-AG hợp với mái nhà xưởng lớn và hệ đặt mặt đất cần nhiều điện trên mỗi mét vuông. Tấm 750 Wp, hiệu suất 24.1%, hai mặt kính, ra điện cả hai phía. Trước khi chọn, chủ đầu tư xét bốn điểm: dùng được mặt sau không, khung chịu tải tới đâu, điện áp chuỗi ra sao, và tấm nặng 37.8 kg.[1]

Ứng dụng

Hợp dự án công suất lớn

Tấm 750 Wp, hiệu suất 24.1%, nên một mét vuông cho nhiều điện hơn. Nhờ vậy tấm hợp với mái nhà xưởng và hệ mặt đất quy mô lớn. Ở dự án lớn, tấm công suất cao giúp bớt số tấm và số mối nối mà tổng công suất vẫn đủ.[1]

Mặt sau

Khai thác điện mặt lưng

Mặt sau theo hệ số 80%, nên tấm có thêm điện khi nền dưới tấm sáng. Phần cộng thêm nhiều hay ít tùy nền sáng tới đâu và khe hở dưới tấm rộng cỡ nào. Hệ mặt đất nền sáng hoặc giàn cao lấy phần này tốt hơn mái dán sát bề mặt.[1]

Nhiệt độ

Giữ sản lượng khi nắng nóng

Hệ số nhiệt Pmax −0.29 %/°C nằm trong nhóm thấp. Nóng thêm 1°C thì công suất chỉ rớt 0.29%, ít hơn tấm có hệ số cao. Thêm nữa, cell N-type TOPCon kháng PID và LeTID, nên sản lượng giữ đều qua các năm.[1]

Lưu ý

Khối lượng lớn, cần giá vững

Tấm hai mặt kính nặng 37.8 kg, nặng hơn tấm một mặt kính cùng cỡ. Mái và giá đỡ phải gánh được mức này, cộng tải tuyết 5400 Pa và tải gió 2400 Pa. Lúc nâng và lắp nên có hai người, giữ cho cạnh tấm khỏi sứt.[1]

Hợp với dự án cần công suất caoChọn tấm này khi dự án cần công suất cao trên mỗi tấm, cần lớp kính kép bền và 30 năm bảo hành hiệu suất. Còn nếu khung hoặc mái chưa gánh nổi 37.8 kg cùng tải của tấm hai mặt kính, hãy soát lại kết cấu trước khi đặt mua.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin CS7N-750TB-AG Hiểu lầm

CS7N-750TB-AG ra điện hai mặt, nhưng để khai thác hết thì phải lắp đúng, chọn khung hợp và tính đúng điện áp chuỗi. Sáu hiểu lầm dưới đây giúp chủ đầu tư khỏi chọn sai khi thiết kế và lắp hệ với tấm này.
Hiểu saiCứ là tấm hai mặt thì sản lượng tăng vọt.
Cách hiểu đúngHệ số 80% chỉ là mức trần của mặt sau, không phải lúc nào cũng đạt. Điện cộng thêm thật tùy nền sáng và khe hở dưới tấm. Giàn cao trên nền sáng thêm được nhiều, mái dán sát bề mặt gần như không thêm.[1]
Hiểu saiLúc nào tấm cũng đạt đủ 750 Wp.
Cách hiểu đúngMốc 750 Wp là số đo ở STC trong phòng. Ngoài trời, theo điều kiện NMOT, công suất tấm chỉ 567 W vì tấm nóng và nắng nhẹ hơn. Sản lượng thật phải tính theo điều kiện riêng của từng công trình.[1]
Hiểu saiKhung nào cũng đỡ được tấm này.
Cách hiểu đúngTấm nặng 37.8 kg, lại phải chịu tải tuyết 5400 Pa và tải gió 2400 Pa. Cả mái lẫn khung đều phải gánh nổi mức đó. Kẹp tấm cũng bắt buộc nằm trong vùng cho phép in sẵn trên khung nhôm.[1]
Hiểu saiNối tiếp được bao nhiêu tấm thì cứ nối.
Cách hiểu đúngSố tấm mỗi chuỗi bị chặn bởi điện áp hệ thống 1500 V. Voc 49.9 V còn tăng khi trời lạnh, nên phải tính tại ngày lạnh nhất để chuỗi không vượt 1500 V.[1]
Hiểu saiBảo hành 30 năm là phủ hết mọi lỗi.
Cách hiểu đúngMốc 30 năm chỉ dành cho hiệu suất tuyến tính. Phần cứng của tấm bảo hành 12 năm. Đây là hai cam kết riêng, mỗi cam kết phủ một nhóm lỗi khác nhau.[3]
Hiểu saiĐầu nối nào lắp chung với nhau cũng được.
Cách hiểu đúngĐầu nối của tấm là T6 hoặc MC4-EVO2A. Quy tắc: chỉ ghép đầu nối cùng loại và cùng nhà sản xuất. Ghép lẫn hai loại thì tiếp xúc kém, sinh nhiệt và mất an toàn.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Canadian CS7N-750TB-AG FAQ

Mười câu dưới đây gom các điểm chính của CS7N-750TB-AG: công suất, hiệu suất, loại cell, mặt sau ra điện, kích thước, khối lượng, sức chịu tải và bảo hành. Chủ đầu tư đọc nhanh để đối chiếu trước khi quyết định.
CS7N-750TB-AG thuộc nhóm sản phẩm nào của Canadian Solar?
Đây là model 750 Wp, cao nhất series TOPBiHiKu7. Cell là loại N-type TOPCon. Tấm có hai lớp kính, thu sáng cả hai mặt. Hiệu suất module là 24.1%.[1]
Các trị số điện chính ở STC ra sao?
Ở STC, tấm cho 750 Wp, hiệu suất 24.1%, dung sai 0~+10 W chỉ về phía dương. Bốn trị số kèm theo: Vmp 42.0 V, Imp 17.89 A, Voc 49.9 V, Isc 18.99 A.[1]
Lõi tấm dùng công nghệ cell nào?
Cell của tấm là N-type TOPCon, tất cả 132 cell, xếp theo bố cục 2 x (11 x 6). Cell này kháng PID và LeTID tốt, suy giảm chậm. Hệ số nhiệt Pmax là −0.29 %/°C.[1]
Mặt sau của tấm có sinh điện không?
Có. Tấm hai mặt kính nên kính trước và kính sau cùng thu sáng. Mặt sau theo hệ số 80% (±5%). Lắp trên nền sáng và chừa khe sau tấm thì mặt sau cho thêm điện, phần mà tấm một mặt kính không có.[1]
Khổ và cân nặng của tấm là bao nhiêu?
Tấm rộng dài 2384 x 1303 mm, dày 33 mm, nặng 37.8 kg. Hai lớp kính đều là kính cường lực 2.0 mm, kính trước phủ chống lóa. Viền ngoài là khung nhôm anodized.[1]
Sức chịu tải và điện áp hệ thống tối đa thế nào?
Điện áp hệ thống tối đa là 1500 V theo IEC/UL. Tấm chịu tải tuyết 5400 Pa và tải gió 2400 Pa. Tấm qua bài thử mưa đá viên 35 mm theo IEC 61215. Cầu chì chuỗi tối đa 35 A, cấp bảo vệ Class II.[1]
Đầu nối và cáp của tấm là loại gì?
Hộp nối đạt IP68, lắp 3 diode bypass bên trong. Cáp tiết diện 4.0 mm² theo IEC, ứng với 12 AWG theo UL. Cáp dương dài 360 mm, cáp âm dài 200 mm. Đầu nối là T6 hoặc MC4-EVO2A.[1]
Bộ hệ số nhiệt của tấm gồm những giá trị nào?
Tấm có ba hệ số nhiệt: Pmax −0.29 %/°C, Voc −0.25 %/°C, Isc +0.05 %/°C. Nhiệt độ làm việc danh định NMOT là 41 ± 3°C. Pmax có hệ số nhỏ, nên khi kính nóng tấm chỉ hao ít công suất.[1]
Một container 40 feet đóng được bao nhiêu tấm?
Một pallet có 33 tấm. Một container 40 feet HQ chứa 594 tấm. Riêng thị trường US và Canada là 495 tấm. Các số này để bên thi công tính chuyện chở hàng và kho bãi.[1]
Thời hạn bảo hành của CS7N-750TB-AG là bao lâu?
Phần cứng bảo hành 12 năm, hiệu suất tuyến tính bảo hành 30 năm. Năm đầu công suất hao tối đa 1%, mỗi năm sau tối đa 0.4%. Hồ sơ bảo hành cần đủ mã tấm, serial, hóa đơn và biên bản lắp đặt.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Canadian CS7N-750TB-AG và nhận báo giá Báo giá

Giá tấm pin CS7N-750TB-AG thay đổi theo thời điểm, số lượng, cách mua tấm rời hay lắp trọn gói, cách giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá, để phương án bám sát nhu cầu của công trình.

Với tấm CS7N-750TB-AG, chủ đầu tư cần tách hai trường hợp trước khi xin báo giá. Trường hợp thứ nhất là mua tấm rời, để mở rộng hoặc thay thế trong hệ thống đang chạy. Trường hợp thứ hai là lắp trọn gói cả hệ điện mặt trời, gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp đặt và nghiệm thu. Hai trường hợp có cấu trúc chi phí khác nhau, nên cần khảo sát hiện trạng trước khi chốt báo giá.

TẤM RỜI

Giá tấm pin CS7N-750TB-AG

Dành cho chủ đầu tư cần mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội kỹ thuật đang thi công. Để báo giá, cần xác nhận đúng mã CS7N-750TB-AG, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời trọn gói

Dành cho chủ đầu tư muốn lắp hoàn chỉnh hệ điện mặt trời. Báo giá phụ thuộc số lượng tấm, loại inverter, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách khai thác mặt sau và điều kiện thi công thực tế.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua tấm rời hay lắp trọn gói, số lượng tấm muốn mua và thời gian dự kiến thi công. Có đủ các thông tin này, việc chốt phương án sẽ nhanh hơn.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

CS7N-750TB-AG là tấm pin 750 Wp, hiệu suất 24.1% ở STC, cell N-type TOPCon hai mặt kính của Canadian Solar. Hệ số nhiệt Pmax −0.29%/°C nhỏ; cộng với việc kháng LeTID và PID, tấm giữ sản lượng khi trời nóng.[1] Tấm đạt các tiêu chuẩn IEC 61215, IEC 61730 và UL 61730, có 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng CS7N-750TB-AG và tư vấn cấu hình hệ cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá CS7N-750TB-AG-Tấm Pin NLMT Canadian Topbihiku7 750WP-TOPCon Gen2 210

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
