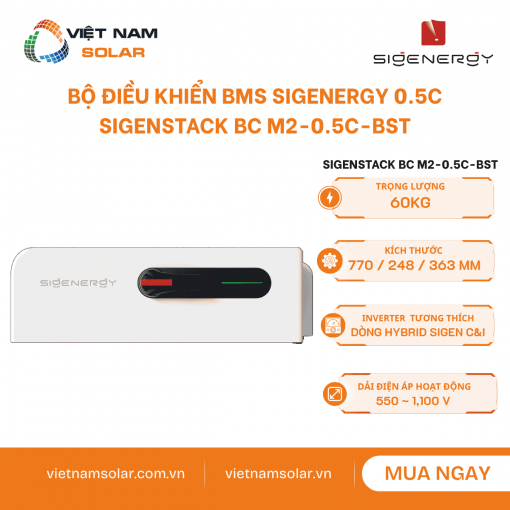

SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C
SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C
SigenStack BC M2-0.5C-BST là bộ điều khiển pin trong hệ lưu trữ năng lượng thương mại và công nghiệp SigenStack. Thiết bị nằm trong cụm Main Stack, kết nối cụm pin SigenStack BAT 12.0 với dòng Sigen C&I Hybrid Inverter Series thông qua giao tiếp CAN.[1]
Model này có dải điện áp làm việc 550 đến 1,100V, dòng đầu ra tối đa đến inverter 180A, dòng đầu vào tối đa từ inverter 180A, dòng sạc/xả định mức của pin 157A, giao tiếp CAN, trọng lượng 60kg và kích thước 770 / 248 / 363mm.[1]
Việt Nam Solar phân phối SigenStack BC M2-0.5C-BST chính hãng, đồng hành cùng khách hàng từ khâu kiểm tra inverter Sigen C&I Hybrid, số mô-đun pin SigenStack BAT 12.0, cấu trúc Main Stack / Sub Stack, cáp nguồn, cáp tín hiệu, tiếp địa cho đến điều kiện lắp đặt trước khi bàn giao.
📚 Danh mục bài viết
1. Tính năng nổi bật của SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C Tính năng
Điều khiển cụm pin SigenStack BAT 12.0
SigenStack BC M2-0.5C-BST không phải pin riêng lẻ. Thiết bị là bộ điều khiển pin cho cụm SigenStack BAT 12.0, giúp hệ pin giao tiếp ổn định và vận hành đồng bộ cùng inverter C&I tương thích.
Phù hợp hệ lưu trữ C&I
SigenStack BC M2-0.5C-BST hỗ trợ dải điện áp làm việc 550 đến 1,100V, phù hợp cho hệ lưu trữ thương mại và công nghiệp. Kỹ thuật viên cần chọn cấu hình theo đúng loại hệ tại công trình.[1]
Giao tiếp CAN
CAN là kênh truyền thông chính của SigenStack BC M2-0.5C-BST. Đường giao tiếp ổn định giúp hệ thống nhận đúng trạng thái cụm pin, trạng thái vận hành và cảnh báo kỹ thuật trên Sigen C&I Hybrid Inverter.[1]
Tương thích hệ SigenStack C&I
Thiết bị tương thích dòng pin SigenStack BAT 12.0 và inverter Sigen C&I Hybrid Inverter Series. Khi thiết kế hệ mới hoặc nâng cấp hệ cũ, cần kiểm tra đủ hai phần này trước khi đặt hàng.[1]
Cấu trúc cho Tháp chính
SigenStack BC M2-0.5C-BST nặng 60kg, kích thước 770 / 248 / 363mm. Thiết bị được thiết kế cho cụm Tháp chính trong hệ SigenStack C&I, đi cùng Chân đế chính và Nắp đậy.[1]
Hỗ trợ 4 đến 21 mô-đun pin
Một inverter Sigen C&I Hybrid có thể kết nối từ 4 đến 21 mô-đun SigenStack BAT 12.0, mỗi Main Stack hoặc Sub Stack hỗ trợ 1 đến 7 mô-đun pin khi lắp đúng yêu cầu cơ khí, cáp kết nối và quy trình kỹ thuật.[2]
2. Thông số kỹ thuật SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C Thông số
Thông số kỹ thuật SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C
⚙ Model Data / Thông tin model
| Model / Mã sản phẩm | SigenStack BC M2-0.5C-BST[1] |
| Product name / Tên sản phẩm | Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C |
⚙ Electrical Data / Thông số điện
| Operating voltage range, Single Phase / Dải điện áp làm việc | 550 đến 1,100 V[1] |
| Operating voltage range, Three Phase / Dòng đầu ra tối đa đến inverter | 180 A[1] |
⚙ General Data / Dữ liệu chung
| Weight / Trọng lượng | 60 kg[1] |
| Dimensions, W / H / D / Kích thước, rộng / cao / sâu | 770 / 248 / 363 mm[1] |
⚙ Compatibility / Khả năng tương thích
| Compatible battery / Pin lưu trữ tương thích | Dòng pin SigenStack BAT 12.0[1] |
| Compatible inverter / Inverter tương thích | Dòng Sigen C&I Hybrid Inverter Series[1] |
⚙ Communication / Giao tiếp
| Communication / Giao tiếp | CAN[1] |
3. An toàn và điều kiện lắp đặt SigenStack BC M2-0.5C-BST An toàn
Ngắt nguồn trước khi thao tác
Trước khi đấu nối, SigenStack BC M2-0.5C-BST và thiết bị ghép nối phải được ngắt điện. Không chạm vào cổng DC, cổng pin hoặc cổng truyền thông nếu chưa kiểm tra trạng thái an toàn.[2]
Chọn vị trí an toàn
Khu vực lắp cần tránh nước đọng, bụi nhiều, nắng trực tiếp, mưa tạt, môi trường dễ cháy nổ và nguồn ăn mòn. Nếu gần biển hoặc khu công nghiệp, cần đánh giá nguy cơ ăn mòn trước khi lắp.[2]
Tránh khu vực trẻ em dễ tiếp cận
Không lắp ở nơi trẻ em dễ chạm tới, nơi kín gió, nơi khó tiếp cận khi cứu hỏa hoặc lối xe có thể va chạm vào cụm pin.[2]
Bề mặt lắp phải chắc
Bề mặt đặt hoặc treo cụm pin cần chắc, phẳng, không cháy và đủ khả năng chịu lực. Không khoan vào vị trí có đường điện, đường nước hoặc kết cấu ngầm chưa kiểm tra.[2]
Không gian cần thông thoáng
Thiết bị có thể phát sinh nhiệt khi vận hành. Khu vực lắp cần thông thoáng để hạn chế tích nhiệt và giảm nguy cơ cảnh báo nhiệt.
Không tự tháo sửa
Không tự mở thiết bị, tự đảo cực dây, tự thay cáp hoặc sửa phần cứng nếu không có chuyên môn. Khi có lỗi, cần ghi nhận trạng thái và liên hệ kỹ thuật.
4. Cấu tạo và cổng kết nối của SigenStack BC M2-0.5C-BST Cấu tạo
ON/OFF và DC SWITCH
Nút ON/OFF dùng cho thao tác bật tắt. DC SWITCH dùng cho đường DC. Trước khi bật nguồn, cần kiểm tra trạng thái công tắc và thứ tự cấp nguồn.[2]
Cổng BAT+ và BAT-
Cổng BAT+/BAT- dùng để kết nối cụm pin. Cần kiểm tra đúng cực, đúng vị trí và đúng tầng kết nối với inverter trước khi vận hành.[2]
Điểm tiếp địa
Điểm tiếp địa giúp hoàn thiện an toàn điện cho hệ thống. Dây tiếp địa phải đúng tiết diện khuyến nghị, đi gọn và được siết chắc.[2]
Cổng COM
Cổng COM đảm nhận truyền thông giữa bộ điều khiển và hệ thống. Nếu truyền thông lỗi, cần kiểm tra cáp, đầu nối, cổng cắm và trạng thái trên ứng dụng.[2]
Đèn LED trạng thái
Đèn LED giúp nhận biết trạng thái chờ, sạc, xả hoặc lỗi. Đây là điểm kiểm tra nhanh sau khi bật nguồn và trong quá trình xử lý cảnh báo.[2]
Cấu trúc mô-đun
Hệ SigenStack C&I cho phép ghép từ 4 đến 21 mô-đun pin SigenStack BAT 12.0 trong một cụm. Khi tăng số mô-đun, cần kiểm tra lại cơ khí, cáp và cấu hình hệ thống.[2]
5. Tài liệu kỹ thuật chính hãng SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C Tài liệu
|
📋
|
Tài liệu kỹ thuật SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C |
⚙ Tài liệu PDF sản phẩm▼ 2 tài liệu
| Datasheet (Tài liệu thông số kĩ thuật) SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C | Truy cập | |
| Installation Guide (Hướng dẫn lắp đặt) SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C | Truy cập |
⚙ Tài liệu web và tra cứu▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Việt Nam Solar | Truy cập |
6. Lắp đặt SigenStack BC M2-0.5C-BST trong cụm Main Stack Lắp đặt
Kiểm tra trước khi lắp
Kiểm tra đầy đủ linh kiện, phụ kiện, ngoại quan thiết bị, dụng cụ thi công và đồ bảo hộ. Nếu thiết bị móp, nứt hoặc biến dạng, không nên đưa vào công trình.[2]
Nền hoặc tường phải chắc
Khu vực đặt cụm pin cần phẳng và chắc. Nếu nền có nguy cơ đọng nước, nên làm bệ chống nước trước khi đặt thiết bị.[2]
Không kéo lê thiết bị
Không kéo lê, không dùng lại mô-đun pin đã bị rơi và không để dị vật lọt vào cổng kết nối trong quá trình thi công.[2]
Đặt pin đúng hướng
Khi đặt mô-đun SigenStack BAT 12.0, cần giữ pin nằm ngang và hạ thẳng đứng xuống vị trí lắp. Không nghiêng hoặc đặt ngược thiết bị.[2]
Kiểm tra khoảng cách đến tường
Với cụm không quá 2 mô-đun, khoảng cách từ đế đến tường cần từ 35mm trở lên. Với cụm 3 đến 6 mô-đun, khoảng cách nên nằm trong khoảng 35 đến 50mm.[2]
Cân bằng cụm pin
Khi lắp nhiều mô-đun, cần kiểm tra độ cân bằng bằng thước thủy. Nếu lệch, cần dùng tấm căn chỉnh để hiệu chỉnh trước khi siết cố định.[2]
7. Đấu nối cáp cho SigenStack BC M2-0.5C-BST Đấu nối
Cáp tiếp địa
Cáp tiếp địa nên dùng dây đồng mềm một lõi cho ngoài trời. Nếu inverter ghép nối không quá 12kW, tiết diện khuyến nghị là 6mm². Nếu inverter lớn hơn 12kW, tiết diện khuyến nghị là 8mm².[2]
Cáp truyền thông
Cáp truyền thông nên dùng CAT6 tám lõi, xoắn đôi, có chống nhiễu và phù hợp ngoài trời. Chiều dài một sợi cáp không quá 20m.[2]
Cáp DC
Cáp DC nên dùng cáp đồng quang điện ngoài trời, tiết diện lõi 6mm². Chiều dài một sợi cáp không quá 20m.[2]
Đúng cực BAT+ và BAT-
Khi kết nối BAT+ và BAT-, cần kiểm tra đúng cực và đúng tầng kết nối với inverter. Cắm sai cực có thể làm hệ thống phát cảnh báo hoặc gây hư hỏng.[2]
Đi dây gọn và tách nhóm
Dây nguồn, dây tiếp địa và dây tín hiệu nên được tách nhóm rõ ràng. Không để dây bị căng, gập gắt hoặc chạm mép sắc.
Che kín cổng chưa dùng
Các cổng chưa dùng cần được che bằng nắp chống nước hoặc nút chống nước sau khi hoàn tất lắp đặt.[2]
8. Kiểm tra sau lắp đặt và bật nguồn SigenStack BC M2-0.5C-BST Kiểm tra
Kiểm tra cơ khí
Thiết bị phải chắc, cân bằng, vít khóa và terminal không lỏng. Đầu cắt dây rút không được còn ba via sắc.[2]
Kiểm tra cổng và cáp
DC SWITCH cần ở trạng thái OFF trước khi bật nguồn. Cổng chưa dùng cần có nắp chống nước hoặc nút chống nước.[2]
Không để rác thi công
Trong và ngoài thiết bị không được còn mạt khoan, đầu dây thừa, bụi lớn hoặc dị vật ở khu vực cổng kết nối.
| Bước bật nguồn | Thao tác |
|---|---|
| Bước 1 | Đóng công tắc AC phía trước inverter.[2] |
| Bước 2 | Xoay DC SWITCH của inverter sang ON.[2] |
| Bước 3 | Xoay DC SWITCH của SigenStack BC M2-0.5C-BST sang ON.[2] |
| Bước 4 | Quan sát đèn trạng thái ở mặt trước SigenStack BC M2-0.5C-BST trước khi bàn giao vận hành.[2] |
9. Đèn trạng thái, lỗi thường gặp và cách nhận biết Lỗi
| Nhóm kiểm tra | Dấu hiệu thường gặp | Cách kiểm tra nhanh |
|---|---|---|
| Nguồn | Thiết bị không lên hoặc không nhận trạng thái. | Kiểm tra DC SWITCH, AC phía inverter và thứ tự bật nguồn.[2] |
| Truyền thông | Hệ thống báo mất kết nối giữa cụm pin và inverter. | Kiểm tra cáp CAN, cổng COM, đầu nối và trạng thái trên ứng dụng.[2] |
| Đấu dây | Hệ thống không nhận pin hoặc phát cảnh báo sau khi đấu nối. | Kiểm tra BAT+/BAT-, tiếp địa, cáp DC và đúng vị trí kết nối.[2] |
| Môi trường | Thiết bị báo bất thường hoặc hoạt động không ổn định. | Kiểm tra nhiệt độ, nước đọng, bụi, nắng trực tiếp và độ thông gió. |
Không reset liên tục
Nếu đèn báo lỗi, cần ghi lại trạng thái đèn, thời điểm phát sinh, ảnh cụm thiết bị, ảnh ứng dụng và thông tin tải đang hoạt động.
10. Việt Nam Solar, nhà phân phối SigenStack BC M2-0.5C-BST Sigenergy
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar phân phối và triển khai giải pháp lưu trữ điện Sigenergy tại Việt Nam. Việt Nam Solar cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong quá trình vận hành hệ thống.
11. Đánh giá thực tế SigenStack BC M2-0.5C-BST trong hệ lưu trữ C&I Sigenergy Đánh giá
Tính đồng bộ cao
Khi pin SigenStack BAT 12.0 kết nối với inverter Sigen C&I Hybrid Inverter Series, SigenStack BC M2-0.5C-BST là phần cần có để hệ thống giao tiếp đúng. Điều này giảm rủi ro chọn sai thiết bị trong hệ lưu trữ C&I ghép nhiều mô-đun.[1]
Thiết kế gọn
Trọng lượng 60kg và kích thước 770 / 248 / 363mm phù hợp cho cụm Main Stack trong hệ SigenStack C&I. Thiết bị được thiết kế đặt cùng Base MAIN và Cover, giúp bố cục hệ thống ngăn nắp khi thi công đúng.[1]
12. Hiểu lầm phổ biến về SigenStack BC M2-0.5C-BST Lưu ý
Hiểu sai
SigenStack BC M2-0.5C-BST là pin lưu trữ.
Cách hiểu đúng
SigenStack BC M2-0.5C-BST là bộ điều khiển pin. Pin lưu trữ tương thích là dòng SigenStack BAT 12.0.[1]
Hiểu sai
SigenStack BC M2-0.5C-BST dùng được với mọi inverter.
Cách hiểu đúng
SigenStack BC M2-0.5C-BST chỉ tương thích với dòng Sigen C&I Hybrid Inverter Series. Cần kiểm tra cấu hình trước khi ghép hệ.[1]
Hiểu sai
Giao tiếp CAN chỉ là thông tin phụ.
Cách hiểu đúng
CAN là giao tiếp chính của SigenStack BC M2-0.5C-BST. Nếu đường truyền không ổn định, hệ thống có thể không nhận đúng trạng thái cụm pin SigenStack BAT 12.0.[1]
Hiểu sai
SigenStack BC M2-0.5C-BST có thể lắp ở đâu cũng được.
Cách hiểu đúng
Thiết bị nằm trong cụm Main Stack hệ C&I nên vị trí lắp phải đáp ứng an toàn, có nền chịu lực, tránh nước đọng, nắng trực tiếp, bụi, ăn mòn và khu vực dễ va chạm.[2]
13. Câu hỏi thường gặp về SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C FAQ
14. Giá SigenStack BC M2-0.5C-BST – Bộ Điều Khiển Pin (BMS) Sigenergy 0.5C và nhận báo giá Báo giá
Báo giá thiết bị
Giá thiết bị phụ thuộc tình trạng hàng, số lượng đặt, phụ kiện đi kèm, chính sách bảo hành và yêu cầu chứng từ tại thời điểm đặt hàng.
Báo giá hệ lưu trữ
Giá hệ hoàn chỉnh cần tính thêm pin SigenStack BAT 12.0, inverter Sigen C&I Hybrid Inverter Series, Base MAIN, Cover, tủ điện, cáp DC, cáp truyền thông CAN, tiếp địa và nhân công.
Để nhận báo giá đúng, khách hàng nên gửi dòng inverter Sigen C&I Hybrid, số mô-đun pin SigenStack BAT 12.0 cần lắp, cấu trúc Main Stack hoặc Sub Stack, vị trí đặt cụm pin, khoảng cách đến inverter và ảnh khu vực lắp đặt.
Việt Nam Solar hỗ trợ tư vấn cấu hình SigenStack BC M2-0.5C-BST chính hãng, kiểm tra tương thích pin SigenStack BAT 12.0, inverter Sigen C&I Hybrid Inverter Series và phương án lắp đặt trước khi báo giá.
Hotline: 088.60.60.660 · Email: [email protected]
