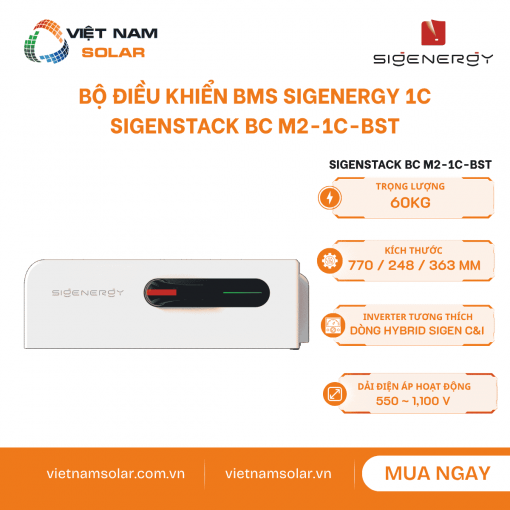

SigenStack BC M2-1C-BST
SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C
SigenStack BC M2-1C-BST là bộ điều khiển pin (BMS) dùng trong hệ lưu trữ điện thương mại và công nghiệp SigenStack. Thiết bị làm việc cùng pin SigenStack BAT 12.0 và inverter Sigen C&I Hybrid, phù hợp cho hệ cần dòng pin định mức 314A và cấu trúc lưu trữ dạng mô-đun.[1]
Model này vận hành ở dải điện áp 550 đến 1.100V, dòng đầu ra tối đa đến inverter 180A, dòng đầu vào tối đa từ inverter 180A, giao tiếp CAN, trọng lượng 60kg và kích thước 770 / 248 / 363mm.[1]
Việt Nam Solar phân phối giải pháp lưu trữ Sigenergy chính hãng và đồng hành cùng khách hàng từ khâu kiểm tra inverter, số mô-đun pin, cấu trúc Main Stack/Sub Stack, cáp nguồn, cáp tín hiệu, tiếp địa cho đến điều kiện lắp đặt trước khi bàn giao.
📚 Danh mục bài viết

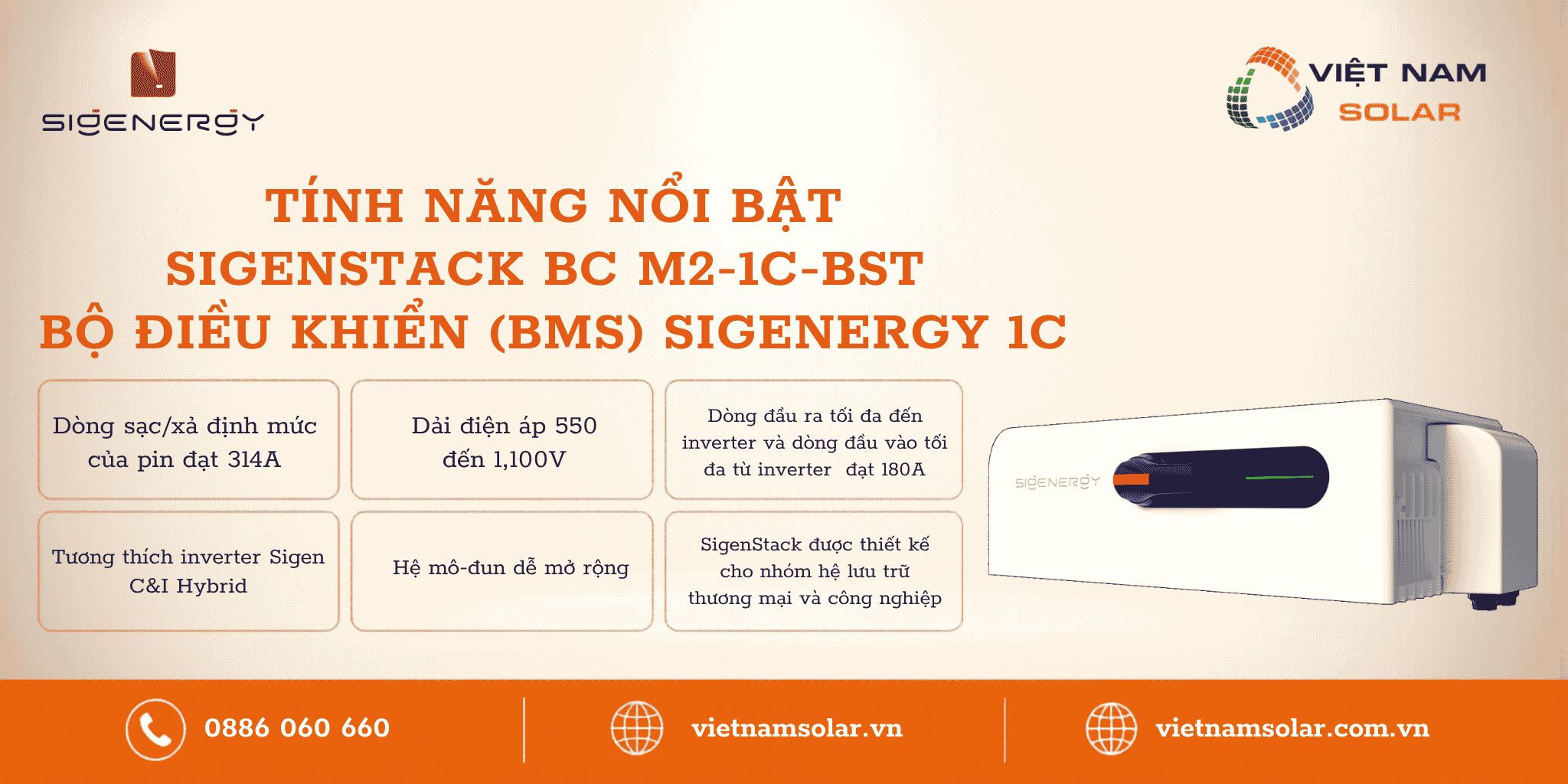

1. Tính năng nổi bật của SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C
Bộ điều khiển pin dòng 1C
Điểm nổi bật của model này là dòng sạc/xả định mức của pin đạt 314A, cao hơn bản 0.5C-BST và phù hợp với hệ cần tốc độ sạc/xả lớn hơn.[1]
Dải điện áp cao
Dải điện áp 550 đến 1.100V giúp bộ điều khiển làm việc trong hệ lưu trữ điện áp cao, phù hợp công trình thương mại và công nghiệp.[1]
Dòng inverter hai chiều 180A
Dòng đầu ra đến inverter và dòng đầu vào từ inverter đều đạt tối đa 180A, giúp kết nối hai chiều giữa bộ điều khiển pin và inverter ổn định hơn khi thiết kế đúng hệ.[1]
Tương thích Sigen C&I Hybrid
Thiết bị được thiết kế để dùng với dòng inverter Sigen C&I Hybrid. Khi chọn hệ, cần kiểm tra đúng model inverter và cấu trúc pin trước khi đặt hàng.[1]
Hệ mô-đun dễ mở rộng
Một inverter có thể kết nối từ 4 đến 21 mô-đun pin. Mỗi Main Stack hoặc Sub Stack có thể lắp từ 1 đến 7 mô-đun pin.[2]
Phù hợp hệ C&I
SigenStack được thiết kế cho nhóm hệ lưu trữ thương mại và công nghiệp, nơi cần công suất lớn, dung lượng mở rộng và yêu cầu vận hành rõ ràng.
2. Thông số kỹ thuật SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C
Thông số kỹ thuật SigenStack BC M2-1C-BST
⚙ Thông tin model
| Mã sản phẩm | SigenStack BC M2-1C-BST[1] |
| Tên sản phẩm | Bộ Điều Khiển (BMS) Sigenergy 1C |
⚙ Thông số điện
| Dòng đầu ra tối đa đến inverter | 180 A[1] |
| Dòng đầu vào tối đa từ inverter | 180 A[1] |
| Dải điện áp làm việc | 550 đến 1.100 V[1] |
| Dòng sạc/xả định mức của pin | 314 A[1] |

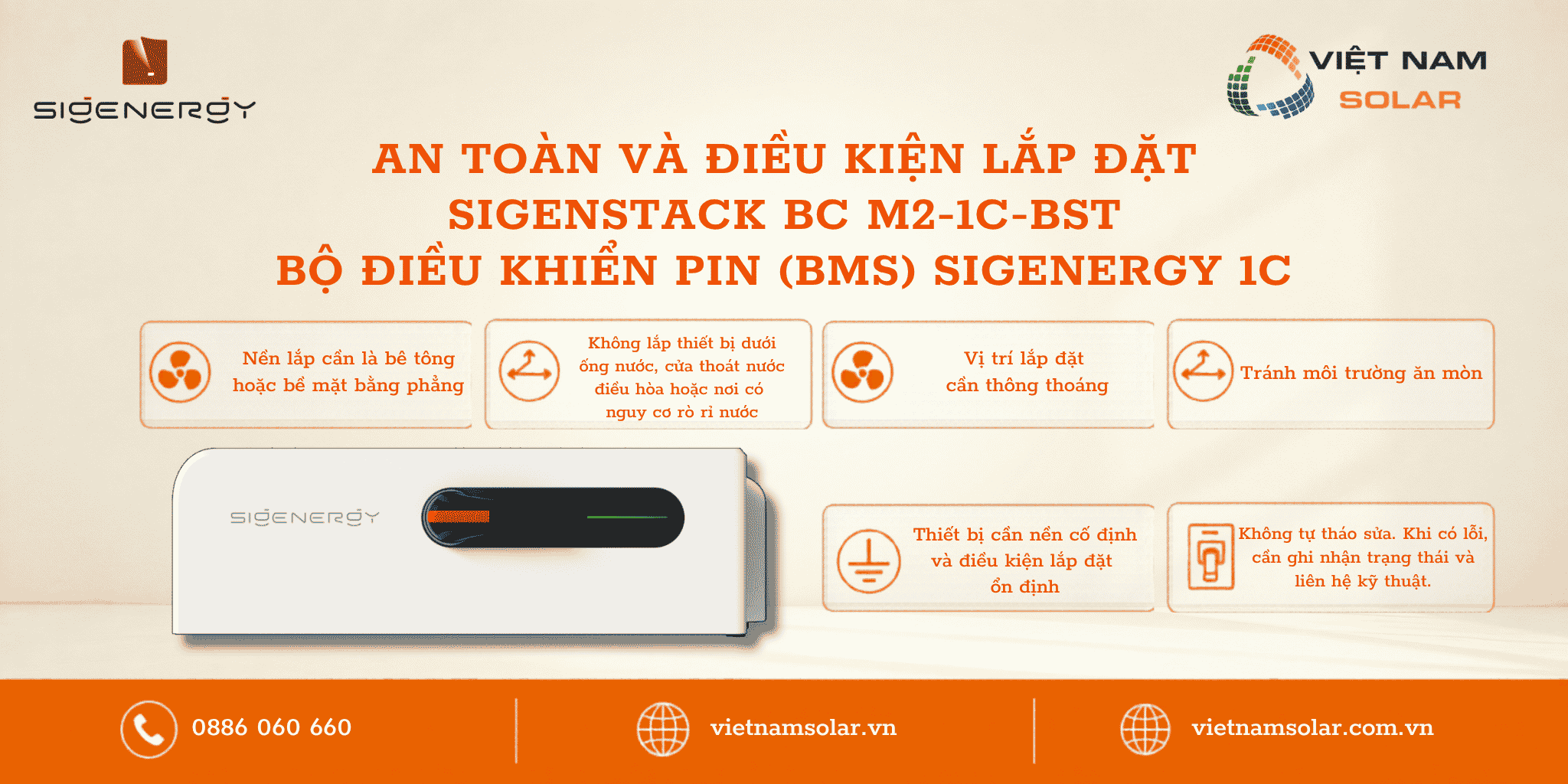

3. An toàn và điều kiện lắp đặt SigenStack BC M2-1C-BST
Lắp trên nền không cháy
Nền lắp cần là bê tông hoặc bề mặt không cháy, phẳng, chắc và đủ khả năng chịu lực. Nền cần cao hơn mực nước cao nhất từng ghi nhận và tối thiểu cao hơn mặt đất 200mm.[2]
Tránh nguồn nước
Không lắp thiết bị dưới ống nước, cửa thoát nước điều hòa hoặc nơi có nguy cơ rò rỉ nước. Nếu nước lọt vào thiết bị, hệ thống có thể gặp lỗi điện hoặc hư hỏng.
Không gian thông thoáng
Thiết bị sinh nhiệt khi vận hành nên vị trí lắp cần thông thoáng, không đặt trong khu vực kín gió hoặc gần nguồn nhiệt làm tăng nhiệt độ môi trường.
Tránh môi trường ăn mòn
Không đặt thiết bị gần nguồn ăn mòn như khu vực ven biển, nhà máy hóa chất, luyện kim, nhiệt điện, than, cao su hoặc mạ điện nếu chưa có phương án bảo vệ phù hợp.[2]
Không dùng cho hệ di động
Không dùng hệ này cho xe RV, tàu, xe lửa hoặc các bối cảnh rung lắc thường xuyên. Thiết bị cần nền cố định và điều kiện lắp đặt ổn định.[2]
Không tự tháo sửa
Không tự mở thiết bị, đảo cực dây, đổi cáp hoặc thay cấu hình nếu không có chuyên môn. Khi có cảnh báo, cần ghi lại trạng thái và liên hệ kỹ thuật.

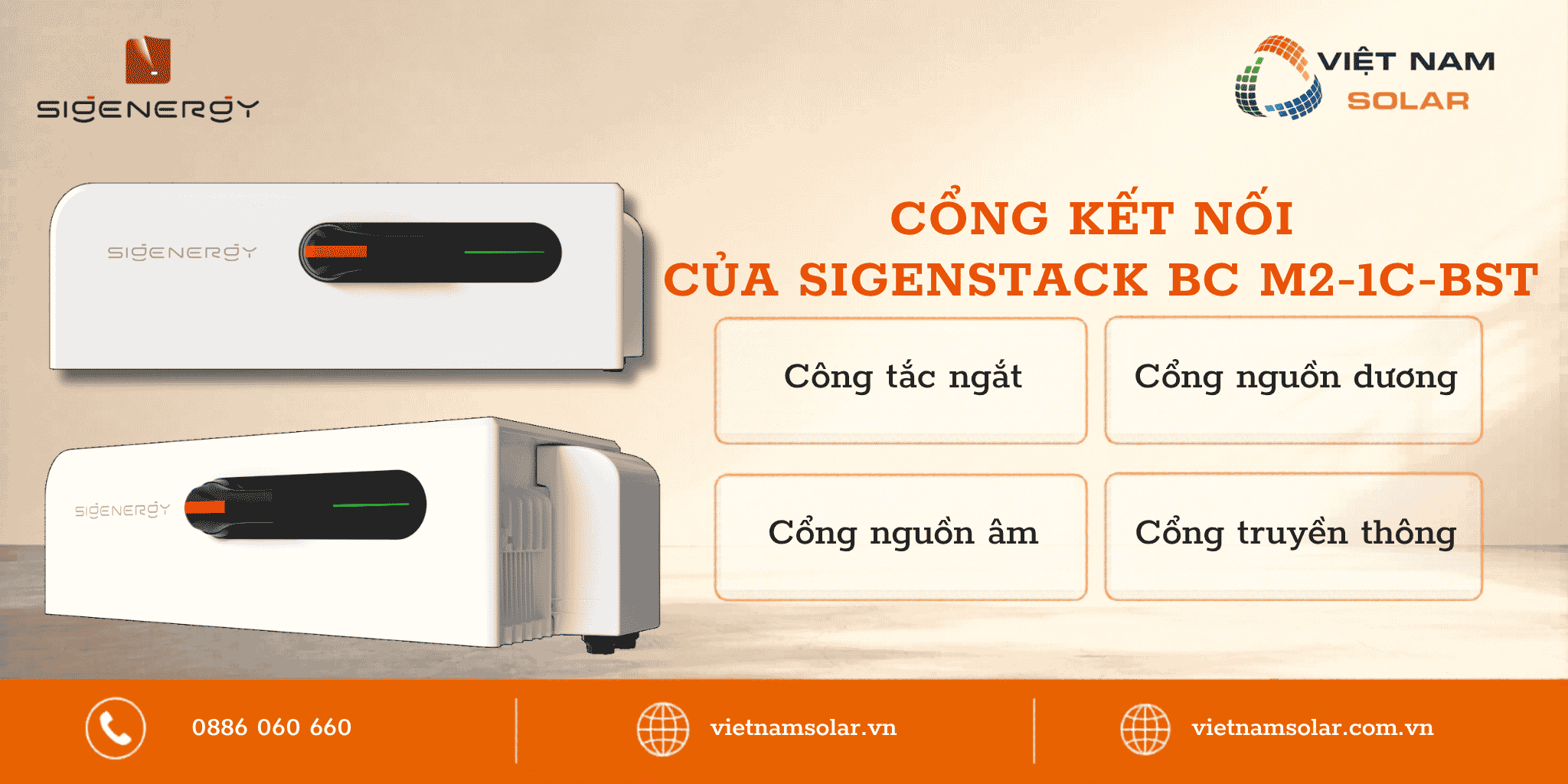

4. Cấu tạo và cổng kết nối của SigenStack BC M2-1C-BST
| Cổng hoặc công tắc | Vai trò |
|---|---|
| Công tắc ngắt | Dùng để ngắt hoặc cấp kết nối trong quá trình kiểm tra và vận hành.[2] |
| Cổng nguồn dương | Cổng nguồn dương của bộ điều khiển pin.[2] |
| Cổng nguồn âm | Cổng nguồn âm của bộ điều khiển pin.[2] |
| Cổng truyền thông | Dùng cho đường truyền thông giữa bộ điều khiển pin và inverter.[2] |
| Nút nguồn | Dùng trong thao tác bật/tắt bộ điều khiển pin.[2] |
Main Stack
Main Stack là cụm có bộ điều khiển SigenStack BC M2-1C-BST và pin SigenStack BAT 12.0.
Sub Stack
Sub Stack dùng Base SUB, Cover và các mô-đun pin, giúp tăng dung lượng khi công trình cần mở rộng.
Không ghép với SigenStor
Hệ SigenStack hiện không tích hợp với thiết bị dòng SigenStor. Cần tách rõ hai hệ khi chọn thiết bị.[2]
5. Tài liệu kỹ thuật chính hãng SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C
Tài liệu kỹ thuật SigenStack BC M2-1C-BST
Việt Nam Solar tổng hợp 7 tài liệu dành cho SigenStack BC M2-1C-BST, gồm tài liệu PDF sản phẩm, tài liệu lắp đặt và các liên kết web cần dùng khi kiểm tra thương hiệu, cửa hàng, bảo hành và hỗ trợ kỹ thuật.
⚙ Tài liệu PDF sản phẩm▼ 2 tài liệu
| Datasheet (Tài liệu thông số kĩ thuật) SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C | Truy cập | |
| Installation Guide (Hướng dẫn lắp đặt) SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C | Truy cập |
⚙ Tài liệu web và tra cứu▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Việt Nam Solar | Truy cập |
6. Lắp đặt SigenStack BC M2-1C-BST trong hệ SigenStack
Kiểm tra trước khi lắp
Kiểm tra đầy đủ linh kiện, ngoại quan thiết bị, dụng cụ, đồ bảo hộ và dây cáp trước khi đưa thiết bị vào công trình.[2]
Đặt base đúng vị trí
Cần dùng template để xác định điểm khoan. Khi dùng nhiều base, template phải được ghép đúng khoảng cách giữa các base.[2]
Dùng thiết bị nâng khi cần
Khi lắp từ mô-đun BAT thứ tư trở lên, cần dùng thiết bị nâng phù hợp. Không đứng dưới càng nâng hoặc dưới thiết bị trong lúc nâng.[2]
Đặt pin đúng hướng
Khi đặt pin SigenStack BAT 12.0, cần giữ thiết bị cân bằng và hạ thẳng đứng xuống vị trí lắp. Không kéo lê thiết bị.
Kiểm tra mã pin
Các mô-đun pin trong cùng hệ cần có mã phù hợp. Kỹ thuật viên cần kiểm tra mã trên bao bì hoặc trên thiết bị trước khi ghép.[2]
Cố định battery rack
Sau khi lắp mô-đun pin và bộ điều khiển, cần cố định battery rack, kiểm tra độ thẳng hàng, lắp plug ở vị trí tay cầm và hoàn thiện nắp bảo vệ.[2]
7. Đấu nối cáp cho SigenStack BC M2-1C-BST
| Loại cáp | Khuyến nghị kỹ thuật |
|---|---|
| Cáp tiếp địa Base MAIN | Dùng cáp đồng một lõi ngoài trời, tiết diện từ 25mm² trở lên.[2] |
| Cáp DC giữa inverter và bộ điều khiển pin | Dùng cáp đồng một lõi ngoài trời, điện áp định mức 1500V DC, tiết diện 70 đến 120mm², đường kính ngoài 11 đến 22mm, chiều dài một sợi không quá 50m.[2] |
| Cáp tín hiệu giữa inverter và bộ điều khiển pin | Dùng cáp mạng ngoài trời, xoắn đôi, có chống nhiễu, 8 lõi, chuẩn EIA/TIA 568B, tiết diện lõi 0.13 đến 0.2mm², đường kính ngoài 4 đến 7.5mm, chiều dài một sợi không quá 50m.[2] |
Đo điện áp trước khi đấu
Trước khi đấu cáp nguồn, cần đo cổng pin của bộ điều khiển và phía inverter bằng đồng hồ đo để chắc chắn không còn điện áp.[2]
Tách dây nguồn và dây tín hiệu
Dây nguồn cần đi tách dây tín hiệu để giảm nhiễu, dễ kiểm tra và dễ xử lý khi có cảnh báo truyền thông.
Che kín cổng chưa dùng
Các cổng chưa dùng cần được bảo vệ bằng nắp hoặc plug chống nước sau khi hoàn tất đấu nối.[2]
8. Kiểm tra sau lắp đặt và bật nguồn SigenStack BC M2-1C-BST
| Mục kiểm tra | Yêu cầu |
|---|---|
| Cố định thiết bị | Thiết bị phải được lắp chắc, không lỏng, không lệch.[2] |
| Cáp tiếp địa, cáp nguồn, cáp tín hiệu | Cáp phải lắp đúng, không bỏ sót, không đi căng hoặc chạm mép sắc.[2] |
| Vít khóa và đầu nối | Vít và đầu nối phải vào đúng vị trí, không lỏng.[2] |
| Công tắc ngắt | Công tắc cần ở vị trí OFF trước khi hoàn tất kiểm tra.[2] |
| Cổng chưa dùng và vệ sinh | Cổng chưa dùng cần có nắp chống nước. Trong và ngoài thiết bị không còn rác thi công.[2] |
9. Đèn trạng thái, lỗi thường gặp và cách nhận biết
| Nhóm lỗi | Cách kiểm tra nhanh |
|---|---|
| Lỗi nguồn | Kiểm tra công tắc ngắt, thứ tự bật nguồn, điện áp tại cổng pin và trạng thái inverter. |
| Lỗi truyền thông | Kiểm tra cáp truyền thông, chuẩn bấm dây, đầu RJ45, chiều dài cáp và cổng kết nối. |
| Lỗi cơ khí | Kiểm tra battery rack, base, vít cố định, nắp che, vị trí plug và độ cân bằng cụm pin. |
| Lỗi cấu hình | Kiểm tra model bộ điều khiển, loại BST, số lượng pin, Main Stack/Sub Stack và inverter tương thích. |
10. Việt Nam Solar, nhà phân phối bộ điều khiển SigenStack BC M2-1C-BST Sigenergy
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar phân phối và triển khai trọn gói giải pháp lưu trữ điện Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong quá trình vận hành hệ thống.
11. Đánh giá thực tế SigenStack BC M2-1C-BST trong hệ lưu trữ C&I
Phù hợp hệ cần mở rộng
Cấu trúc 4 đến 21 mô-đun pin cho mỗi inverter giúp công trình tăng dung lượng theo từng bước, phù hợp nhà xưởng và hệ C&I.[1]
Cần chọn đúng model
M2-1C-BST không nên chọn thay thế tùy tiện cho các model 0.5C. Điểm khác nằm ở dòng pin định mức và kịch bản thiết kế hệ.
Không phải phụ kiện rời
Bộ điều khiển pin cần đi cùng pin, base, inverter, cáp và cấu hình hệ. Báo giá nên được kiểm tra theo toàn bộ hệ SigenStack.
12. Hiểu lầm phổ biến về SigenStack BC M2-1C-BST
Hiểu sai: Đây là pin lưu trữ
SigenStack BC M2-1C-BST là bộ điều khiển pin. Pin trong hệ là SigenStack BAT 12.0, dùng LiFePO4 và có dung lượng 12.06kWh mỗi mô-đun.[1]
Cách hiểu đúng
Thiết bị điều khiển cụm pin, giao tiếp với inverter và tham gia cấu trúc Main Stack của hệ lưu trữ.
Hiểu sai: Dùng được với mọi inverter
Thiết bị tương thích với Sigen C&I Hybrid Inverter Series. Không nên ghép với inverter khác nếu chưa có xác nhận kỹ thuật.[1]
Cách hiểu đúng
Cần kiểm tra inverter, loại bộ điều khiển, số mô-đun pin, Main Stack/Sub Stack và kịch bản lưu trữ của công trình.
Hiểu sai: SigenStack ghép chung SigenStor
Hệ SigenStack hiện không tích hợp với thiết bị dòng SigenStor. Không nên trộn hai hệ khi thiết kế.[2]
Cách hiểu đúng
SigenStack phục vụ cấu trúc lưu trữ C&I dạng stack. SigenStor là dòng thiết bị khác, dùng cấu hình khác.
13. Câu hỏi thường gặp về SigenStack BC M2-1C-BST
Q1. SigenStack BC M2-1C-BST dùng để làm gì?
Thiết bị là bộ điều khiển pin trong hệ SigenStack, có mô-đun tăng áp DC-DC và làm việc cùng inverter Sigen C&I Hybrid Inverter Series.[1][2]
Q2. Model M2-1C-BST khác gì so với M2-0.5C-BST?
Khác biệt nổi bật là dòng sạc/xả định mức của pin: M2-0.5C-BST là 157A, còn M2-1C-BST là 314A.[1]
Q3. SigenStack BC M2-1C-BST tương thích inverter nào?
Thiết bị tương thích với Sigen C&I Hybrid Inverter Series.[1]
Q4. Một inverter có thể kết nối bao nhiêu mô-đun pin?
Một inverter có thể kết nối 4 đến 21 mô-đun pin. Mỗi Main Stack hoặc Sub Stack có thể lắp 1 đến 7 mô-đun pin.[2]
Q5. SigenStack có dùng chung với SigenStor không?
Không nên ghép chung. Tài liệu lắp đặt nêu SigenStack hiện không tích hợp với thiết bị dòng SigenStor.[2]
Q6. Sau khi lắp xong cần tạo hệ thống ở đâu?
Kỹ thuật viên cần dùng mySigen và tài khoản business.sigencloud để tạo hệ thống mới. Việc tạo hệ mới cho SigenStack khác với thao tác thêm vào trạm điện có sẵn.[2]
14. Giá SigenStack BC M2-1C-BST – Bộ Điều Khiển (BMS) Sigenergy 1C và nhận báo giá
Cần thông tin inverter
Gửi model inverter dự kiến dùng để kỹ thuật viên kiểm tra tương thích với SigenStack BC M2-1C-BST.
Cần số lượng pin
Gửi số mô-đun SigenStack BAT 12.0, nhu cầu một stack hay nhiều stack và dung lượng cần đạt.
Cần ảnh vị trí lắp
Gửi ảnh nền đặt thiết bị, khoảng cách đến inverter, lối thao tác và điều kiện thông gió để báo giá sát hơn.
Nhận báo giá SigenStack BC M2-1C-BST
Việt Nam Solar hỗ trợ tư vấn cấu hình, kiểm tra tương thích thiết bị và báo giá SigenStack BC M2-1C-BST chính hãng theo từng hệ lưu trữ thực tế.
Hotline: 088.60.60.660 · Email: [email protected]
