SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy
SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy
SigenStor BC là bộ điều khiển pin trong hệ lưu trữ Sigenergy. Thiết bị kết nối cụm pin SigenStor BAT với inverter Sigen Hybrid SP2/TP2, giúp hệ pin giao tiếp và vận hành đúng cấu hình.[1]
Sản phẩm hỗ trợ dải điện áp làm việc 300 đến 600V cho hệ một pha và 600 đến 900V cho hệ ba pha. Thiết bị dùng giao tiếp CAN, trọng lượng 8kg và kích thước 765 / 109 / 260mm khi chưa gồm nắp trang trí.[1]
Việt Nam Solar phân phối SigenStor BC chính hãng, đồng hành cùng khách hàng từ khâu kiểm tra inverter tương thích, số mô-đun pin, dây DC, cáp truyền thông, tiếp địa cho đến điều kiện lắp đặt trước khi bàn giao.
📚 Danh mục bài viết
1. Tính năng nổi bật của SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy Tính năng
Điều khiển cụm pin SigenStor BAT
SigenStor BC không phải pin riêng lẻ. Thiết bị là bộ điều khiển cho cụm pin SigenStor BAT, giúp hệ pin giao tiếp và vận hành cùng inverter tương thích.
Phù hợp hệ một pha và ba pha
SigenStor BC hỗ trợ dải điện áp 300 đến 600V cho hệ một pha và 600 đến 900V cho hệ ba pha. Kỹ thuật viên cần chọn cấu hình theo đúng loại hệ tại công trình.[1]
Giao tiếp CAN
CAN là kênh truyền thông chính của SigenStor BC. Đường giao tiếp ổn định giúp hệ thống nhận đúng trạng thái pin, trạng thái vận hành và cảnh báo kỹ thuật.[1]
Tương thích đúng hệ Sigenergy
Thiết bị tương thích dòng pin SigenStor BAT và inverter Sigen Hybrid SP2/TP2. Khi thiết kế hệ mới hoặc nâng cấp hệ cũ, cần kiểm tra đủ hai phần này trước khi đặt hàng.[1]
Thiết kế gọn cho cụm pin
SigenStor BC nặng 8kg, kích thước 765 / 109 / 260mm khi chưa gồm nắp trang trí. Thiết kế này giúp bộ điều khiển nằm gọn trong bố cục hệ SigenStor.[1]
Hỗ trợ cụm 1 đến 6 mô-đun pin
Một cụm SigenStor có thể dùng từ 1 đến 6 mô-đun SigenStor BAT khi lắp đúng yêu cầu cơ khí, cáp kết nối và quy trình kỹ thuật.[2]

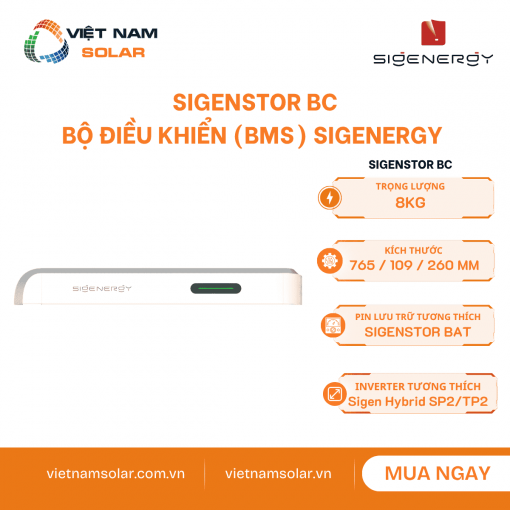

2. Thông số kỹ thuật SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy Thông số
Thông số kỹ thuật SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy
⚙ Model Data / Thông tin model
| Model / Mã sản phẩm | SigenStor BC[1] |
| Product name / Tên sản phẩm | Bộ Điều Khiển (BMS) Sigenergy |
⚙ Electrical Data / Thông số điện
| Operating voltage range, Single Phase / Dải điện áp làm việc, một pha | 300 đến 600 V[1] |
| Operating voltage range, Three Phase / Dải điện áp làm việc, ba pha | 600 đến 900 V[1] |
⚙ General Data / Dữ liệu chung
| Weight / Trọng lượng | 8 kg[1] |
| Dimensions, W / H / D / Kích thước, rộng / cao / sâu | 765 / 109 / 260 mm, chưa gồm nắp trang trí[1] |
⚙ Compatibility / Khả năng tương thích
| Compatible battery / Pin lưu trữ tương thích | Dòng pin SigenStor BAT[1] |
| Compatible inverter / Inverter tương thích | Dòng Sigen Hybrid SP2/TP2[1] |
⚙ Communication / Giao tiếp
| Communication / Giao tiếp | CAN[1] |
3. An toàn và điều kiện lắp đặt SigenStor BC An toàn
Ngắt nguồn trước khi thao tác
Trước khi đấu nối, SigenStor BC và thiết bị ghép nối phải được ngắt điện. Không chạm vào cổng DC, cổng pin hoặc cổng truyền thông nếu chưa kiểm tra trạng thái an toàn.[2]
Chọn vị trí an toàn
Khu vực lắp cần tránh nước đọng, bụi nhiều, nắng trực tiếp, mưa tạt, môi trường dễ cháy nổ và nguồn ăn mòn. Nếu gần biển hoặc khu công nghiệp, cần đánh giá nguy cơ ăn mòn trước khi lắp.[2]
Tránh khu vực trẻ em dễ tiếp cận
Không lắp ở nơi trẻ em dễ chạm tới, nơi kín gió, nơi khó tiếp cận khi cứu hỏa hoặc lối xe có thể va chạm vào cụm pin.[2]
Bề mặt lắp phải chắc
Bề mặt đặt hoặc treo cụm pin cần chắc, phẳng, không cháy và đủ khả năng chịu lực. Không khoan vào vị trí có đường điện, đường nước hoặc kết cấu ngầm chưa kiểm tra.[2]
Không gian cần thông thoáng
Thiết bị có thể phát sinh nhiệt khi vận hành. Khu vực lắp cần thông thoáng để hạn chế tích nhiệt và giảm nguy cơ cảnh báo nhiệt.
Không tự tháo sửa
Không tự mở thiết bị, tự đảo cực dây, tự thay cáp hoặc sửa phần cứng nếu không có chuyên môn. Khi có lỗi, cần ghi nhận trạng thái và liên hệ kỹ thuật.
4. Cấu tạo và cổng kết nối của SigenStor BC Cấu tạo
ON/OFF và DC SWITCH
Nút ON/OFF dùng cho thao tác bật tắt. DC SWITCH dùng cho đường DC. Trước khi bật nguồn, cần kiểm tra trạng thái công tắc và thứ tự cấp nguồn.[2]
Cổng BAT+ và BAT-
Cổng BAT+/BAT- dùng để kết nối cụm pin. Cần kiểm tra đúng cực, đúng vị trí và đúng tầng kết nối với inverter trước khi vận hành.[2]
Điểm tiếp địa
Điểm tiếp địa giúp hoàn thiện an toàn điện cho hệ thống. Dây tiếp địa phải đúng tiết diện khuyến nghị, đi gọn và được siết chắc.[2]
Cổng COM
Cổng COM đảm nhận truyền thông giữa bộ điều khiển và hệ thống. Nếu truyền thông lỗi, cần kiểm tra cáp, đầu nối, cổng cắm và trạng thái trên ứng dụng.[2]
Đèn LED trạng thái
Đèn LED giúp nhận biết trạng thái chờ, sạc, xả hoặc lỗi. Đây là điểm kiểm tra nhanh sau khi bật nguồn và trong quá trình xử lý cảnh báo.[2]
Cấu trúc mô-đun
Hệ SigenStor cho phép ghép từ 1 đến 6 mô-đun pin SigenStor BAT trong một cụm. Khi tăng số mô-đun, cần kiểm tra lại cơ khí, cáp và cấu hình hệ thống.[2]
5. Tài liệu kỹ thuật chính hãng SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy Tài liệu
|
📋
|
Tài liệu kỹ thuật SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy |
⚙ Tài liệu PDF sản phẩm▼ 2 tài liệu
| Datasheet (Tài liệu thông số kĩ thuật) SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy | Truy cập | |
| Installation Guide (Hướng dẫn lắp đặt) SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy | Truy cập |
⚙ Tài liệu web và tra cứu▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Việt Nam Solar | Truy cập |
6. Lắp đặt SigenStor BC và cụm pin SigenStor BAT Lắp đặt
Kiểm tra trước khi lắp
Kiểm tra đầy đủ linh kiện, phụ kiện, ngoại quan thiết bị, dụng cụ thi công và đồ bảo hộ. Nếu thiết bị móp, nứt hoặc biến dạng, không nên đưa vào công trình.[2]
Nền hoặc tường phải chắc
Khu vực đặt cụm pin cần phẳng và chắc. Nếu nền có nguy cơ đọng nước, nên làm bệ chống nước trước khi đặt thiết bị.[2]
Không kéo lê thiết bị
Không kéo lê, không dùng lại mô-đun pin đã bị rơi và không để dị vật lọt vào cổng kết nối trong quá trình thi công.[2]
Đặt pin đúng hướng
Khi đặt mô-đun SigenStor BAT, cần giữ pin nằm ngang và hạ thẳng đứng xuống vị trí lắp. Không nghiêng hoặc đặt ngược thiết bị.[2]
Kiểm tra khoảng cách đến tường
Với cụm không quá 2 mô-đun, khoảng cách từ đế đến tường cần từ 35mm trở lên. Với cụm 3 đến 6 mô-đun, khoảng cách nên nằm trong khoảng 35 đến 50mm.[2]
Cân bằng cụm pin
Khi lắp nhiều mô-đun, cần kiểm tra độ cân bằng bằng thước thủy. Nếu lệch, cần dùng tấm căn chỉnh để hiệu chỉnh trước khi siết cố định.[2]
7. Đấu nối cáp cho SigenStor BC Đấu nối
Cáp tiếp địa
Cáp tiếp địa nên dùng dây đồng mềm một lõi cho ngoài trời. Nếu inverter ghép nối không quá 12kW, tiết diện khuyến nghị là 6mm². Nếu inverter lớn hơn 12kW, tiết diện khuyến nghị là 8mm².[2]
Cáp truyền thông
Cáp truyền thông nên dùng CAT6 tám lõi, xoắn đôi, có chống nhiễu và phù hợp ngoài trời. Chiều dài một sợi cáp không quá 20m.[2]
Cáp DC
Cáp DC nên dùng cáp đồng quang điện ngoài trời, tiết diện lõi 6mm². Chiều dài một sợi cáp không quá 20m.[2]
Đúng cực BAT+ và BAT-
Khi kết nối BAT+ và BAT-, cần kiểm tra đúng cực và đúng tầng kết nối với inverter. Cắm sai cực có thể làm hệ thống phát cảnh báo hoặc gây hư hỏng.[2]
Đi dây gọn và tách nhóm
Dây nguồn, dây tiếp địa và dây tín hiệu nên được tách nhóm rõ ràng. Không để dây bị căng, gập gắt hoặc chạm mép sắc.
Che kín cổng chưa dùng
Các cổng chưa dùng cần được che bằng nắp chống nước hoặc nút chống nước sau khi hoàn tất lắp đặt.[2]
8. Kiểm tra sau lắp đặt và bật nguồn SigenStor BC Kiểm tra
Kiểm tra cơ khí
Thiết bị phải chắc, cân bằng, vít khóa và terminal không lỏng. Đầu cắt dây rút không được còn ba via sắc.[2]
Kiểm tra cổng và cáp
DC SWITCH cần ở trạng thái OFF trước khi bật nguồn. Cổng chưa dùng cần có nắp chống nước hoặc nút chống nước.[2]
Không để rác thi công
Trong và ngoài thiết bị không được còn mạt khoan, đầu dây thừa, bụi lớn hoặc dị vật ở khu vực cổng kết nối.
9. Đèn trạng thái, lỗi thường gặp và cách nhận biết Lỗi
| Nhóm kiểm tra | Dấu hiệu thường gặp | Cách kiểm tra nhanh |
|---|---|---|
| Nguồn | Thiết bị không lên hoặc không nhận trạng thái. | Kiểm tra DC SWITCH, AC phía inverter và thứ tự bật nguồn.[2] |
| Truyền thông | Hệ thống báo mất kết nối giữa cụm pin và inverter. | Kiểm tra cáp CAN, cổng COM, đầu nối và trạng thái trên ứng dụng.[2] |
| Đấu dây | Hệ thống không nhận pin hoặc phát cảnh báo sau khi đấu nối. | Kiểm tra BAT+/BAT-, tiếp địa, cáp DC và đúng vị trí kết nối.[2] |
| Môi trường | Thiết bị báo bất thường hoặc hoạt động không ổn định. | Kiểm tra nhiệt độ, nước đọng, bụi, nắng trực tiếp và độ thông gió. |
Không reset liên tục
Nếu đèn báo lỗi, cần ghi lại trạng thái đèn, thời điểm phát sinh, ảnh cụm thiết bị, ảnh ứng dụng và thông tin tải đang hoạt động.
10. Việt Nam Solar, nhà phân phối bộ điều khiển SigenStor BC Sigenergy
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar phân phối và triển khai giải pháp lưu trữ điện Sigenergy tại Việt Nam. Việt Nam Solar cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong quá trình vận hành hệ thống.
11. Đánh giá thực tế SigenStor BC trong hệ lưu trữ Sigenergy Đánh giá
Tính đồng bộ cao
Khi pin SigenStor BAT kết nối với Sigen Hybrid SP2/TP2, SigenStor BC là phần cần có để hệ thống giao tiếp đúng. Điều này giảm rủi ro chọn sai thiết bị trong hệ lưu trữ ghép nhiều thành phần.[1]
Thiết kế gọn
Trọng lượng 8kg và kích thước 765 / 109 / 260mm giúp bộ điều khiển không chiếm nhiều không gian trong cụm pin. Bố cục hệ SigenStor nhìn gọn khi thi công đúng.[1]
12. Hiểu lầm phổ biến về SigenStor BC Lưu ý
Hiểu sai
SigenStor BC là pin lưu trữ.
Cách hiểu đúng
SigenStor BC là bộ điều khiển. Pin lưu trữ tương thích là dòng SigenStor BAT.[1]
Hiểu sai
SigenStor BC dùng được với mọi inverter.
Cách hiểu đúng
SigenStor BC tương thích với dòng Sigen Hybrid SP2/TP2. Cần kiểm tra cấu hình trước khi ghép hệ.[1]
Hiểu sai
Giao tiếp CAN chỉ là thông tin phụ.
Cách hiểu đúng
CAN là giao tiếp chính của SigenStor BC. Nếu đường truyền không ổn định, hệ thống có thể không nhận đúng trạng thái cụm pin.[1]
Hiểu sai
SigenStor BC nhỏ nên lắp ở đâu cũng được.
Cách hiểu đúng
Thiết bị nằm trong cụm pin lưu trữ nên vị trí lắp phải đáp ứng an toàn, tránh nước đọng, nắng trực tiếp, bụi, ăn mòn và khu vực dễ va chạm.[2]
13. Câu hỏi thường gặp về SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy FAQ
14. Giá SigenStor BC – Bộ Điều Khiển (BMS) Sigenergy và nhận báo giá Báo giá
Báo giá thiết bị
Giá thiết bị phụ thuộc tình trạng hàng, số lượng đặt, phụ kiện đi kèm, chính sách bảo hành và yêu cầu chứng từ tại thời điểm đặt hàng.
Báo giá hệ lưu trữ
Giá hệ hoàn chỉnh cần tính thêm pin SigenStor BAT, inverter Sigen Hybrid SP2/TP2, tủ điện, Gateway nếu có, cáp DC, cáp truyền thông, tiếp địa và nhân công.
Để nhận báo giá đúng, khách hàng nên gửi dòng inverter, số mô-đun pin cần lắp, loại hệ một pha hoặc ba pha, vị trí đặt cụm pin, khoảng cách đến inverter và ảnh khu vực lắp đặt.
Việt Nam Solar hỗ trợ tư vấn cấu hình SigenStor BC chính hãng, kiểm tra tương thích pin SigenStor BAT, inverter Sigen Hybrid SP2/TP2 và phương án lắp đặt trước khi báo giá.
Hotline: 088.60.60.660 · Email: [email protected]
