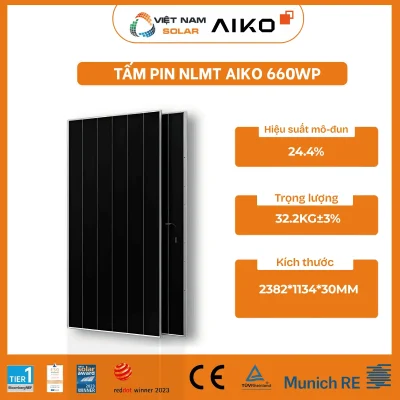

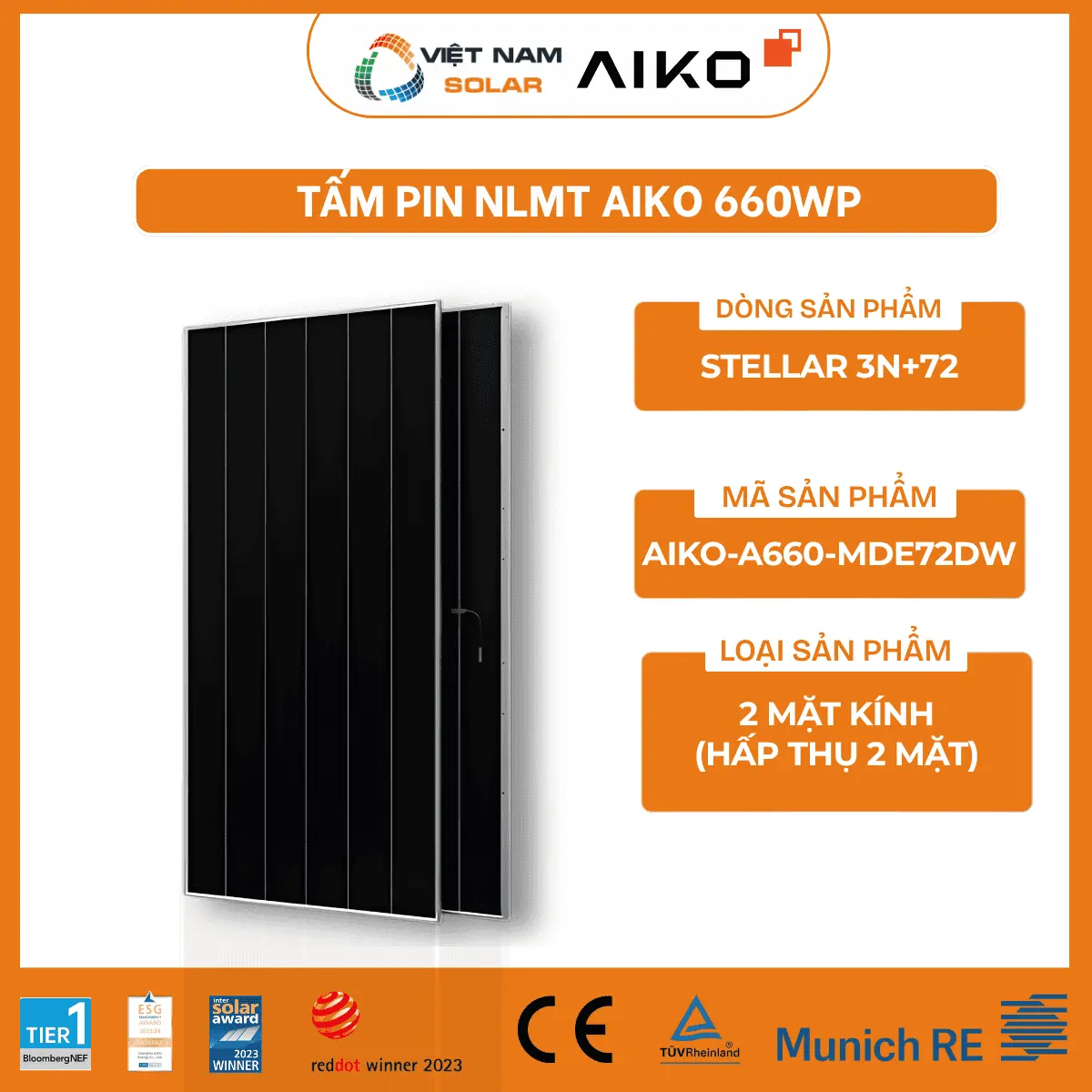

AIKO-A660-MDE72Dw – Tấm Pin NLMT Aiko 660WP – Stellar 3N+72
AIKO-A660-MDE72Dw thuộc nhóm công suất thấp trong dải Stellar 3N+72, nằm ngay trên model 655W trong series 5 model từ 655W đến 675W. Sản phẩm được xây dựng trên nền tảng cell N-Type ABC, cấu trúc 2 mặt kính, đạt công suất danh định 660W tại STC, hiệu suất module 24.4%, kích thước 2382 × 1134 × 30mm và khối lượng 32.2kg ±3%.[1]Về cấu tạo điện, module dùng 144 cell bố cục 6 × 24, hộp nối IP68 tích hợp 3 diode bypass, đầu nối Stäubli MC4-EVO2 (PV-KST4-EVO2, PV-KBT4-EVO2) hoặc AIKO-01C, cáp tiết diện 4mm² theo IEC và 12AWG theo UL. Lớp kính bán cường lực phủ coating 2.0 + 2.0mm kết hợp khung nhôm anodized tạo nên cấu trúc phù hợp các dự án cần module công suất lớn với thông số kỹ thuật công khai đầy đủ.[1]Về thông số an toàn, module đạt điện áp hệ thống tối đa DC1500V, cầu chì chuỗi tối đa 30A, cấp bảo vệ Class II, fire rating IEC Class A; tải tĩnh mặt trước 5400Pa và mặt sau 2400Pa. Với phân loại module 2 mặt kính, chính sách N-Type ABC Module Warranty áp dụng bảo hành sản phẩm 15 năm và bảo hành hiệu suất 30 năm.[1][4]
Công suất660WPSTC
Hiệu suất24.4%Module efficiency
Loại moduleDual GlassN-Type ABC
Bảo hành15/30 nămVật lý / hiệu suất
AIKO-A660-MDE72Dw là module trong series Stellar 3N+72 với công suất 660W, hiệu suất 24.4%, nền cell N-Type ABC, thiết kế dual glass, hệ số hai mặt φPmax 40% ±5%, giới hạn điện áp DC1500V, tải tĩnh 5400Pa/2400Pa và cam kết hiệu suất 30 năm.[1][4]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 2. Thông số kỹ thuật tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 3. Chứng nhận và tiêu chuẩn của tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 4. Các model cùng series AIKO-A-MDE72Dw Stellar 3N+72
- 5. Tài liệu kỹ thuật chính hãng tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 6. Hướng dẫn lắp đặt tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 7. Bảo trì định kỳ tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 9. Chính sách bảo hành tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 10. Việt Nam Solar, nhà phân phối tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 11. Đánh giá thực tế tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 12. Hiểu lầm phổ biến về tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 13. Câu hỏi thường gặp về tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72
- 14. Giá tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 và nhận báo giá
📚 Danh mục:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Nổi bật
Điểm nổi bật của AIKO-A660-MDE72Dw gồm công suất 660W, hiệu suất 24.4%, cell N-Type ABC, cấu trúc dual glass, hệ số hai mặt φPmax 40% ±5% và hộp nối IP68. Module thuộc dải công suất 655W–675W của series Stellar 3N+72, thích hợp cho hệ điện mặt trời cần tấm công suất lớn kèm hồ sơ thông số rõ ràng.[1]
660W
Công suất cao trong series Stellar 3N+72
Với 660W tại STC và 500W tại NOCT, AIKO-A660-MDE72Dw xếp ở nhóm công suất thấp trong dải series từ 655W đến 675W. Trong bảng so sánh AIKO-A-MDE72Dw, model này đứng ngay kế sau 655W — hai bậc dưới model cao nhất là 675W. [1]24.4%
Hiệu suất module 24.4%
Hiệu suất 24.4% của module đi kèm bộ thông số điện đầy đủ gồm Pmax, Voc, Vmp, Isc và Imp tại cả STC lẫn NOCT, cung cấp đủ dữ liệu cho kỹ sư tính toán số lượng tấm trên chuỗi và kiểm tra tương thích inverter. [1]N-Type ABC
Công nghệ cell N-Type ABC
Cell N-Type ABC cấu thành lõi sản phẩm với 144 cell bố cục 6 × 24. Đây là thông số nhận diện trong phần Product Specification, giúp phân biệt dòng Stellar 3N+72 với các module công nghệ khác hiện có trên thị trường. [1]Dual Glass
Kết cấu 2 mặt kính 2.0 + 2.0mm
Module dùng kính bán cường lực phủ coating dày 2.0 + 2.0mm, khung nhôm anodized và hệ số hai mặt φPmax 40% ±5%. Đặc tính cơ học của cấu trúc dual glass chỉ đạt đúng giá trị khi thi công theo hướng dẫn lắp đặt cơ khí chính hãng. [1][2]IP68
Hộp nối IP68, 3 diode bypass
Hộp nối đạt IP68 kèm 3 diode bypass, sử dụng đầu nối Stäubli MC4-EVO2 (PV-KST4-EVO2, PV-KBT4-EVO2) hoặc AIKO-01C. Để giữ cấp bảo vệ trong suốt vòng đời ngoài trời, đầu nối phải đảm bảo khô và sạch, ghép hoàn toàn trước khi đưa hệ thống vào hoạt động. [1][2]15/30 năm
Bảo hành sản phẩm và hiệu suất dài hạn
Nhóm module 2 mặt kính AIKO-Axxx-MDE72Dw được bảo hành sản phẩm 15 năm và hiệu suất 30 năm. Đường cam kết suy giảm quy định tối đa 1% năm đầu và không quá 0.35% cho mỗi năm tiếp theo từ năm thứ 2 đến hết năm 30. [4]
Lưu ý trước khi chọn tấm pin nàyKích thước 2382 × 1134 × 30mm và khối lượng 32.2kg ±3% của AIKO-A660-MDE72Dw đặt ra yêu cầu kiểm tra toàn diện khi thiết kế hệ mái: diện tích thực tế, sức chịu tải mái, khoảng hở giữa các module, phương án kẹp cố định, lối thao tác và điều kiện vận chuyển đến vị trí thi công.
[1][2]
2. Thông số kỹ thuật tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Thông số
Thông số điện của AIKO-A660-MDE72Dw: Pmax 660W (STC) / 500W (NOCT), Voc 54.20V, Vmp 45.50V, Isc 15.18A, Imp 14.51A, hiệu suất 24.4%. Về cấu tạo: kính 2.0 + 2.0mm, hộp nối IP68, điện áp hệ thống tối đa DC1500V, cầu chì chuỗi tối đa 30A.[1]
Công suất660WPSTC
Hiệu suất24.4%Module efficiency
Loại moduleDual GlassN-Type ABC
Bảo hành15/30 nămVật lý / hiệu suất
Electrical Characteristics / Đặc tính điện
| Module Type / Mã module | AIKO-A660-MDE72Dw |
| Test Conditions / Điều kiện thử nghiệm | STC / NOCT[1] |
| Pmax / Công suất cực đại | 660W / 500W[1] |
| Voc / Điện áp hở mạch | 54.20V / 51.42V[1] |
| Vmp / Điện áp tại điểm công suất cực đại | 45.50V / 43.17V[1] |
| Isc / Dòng ngắn mạch | 15.18A / 12.27A[1] |
| Imp / Dòng tại điểm công suất cực đại | 14.51A / 11.60A[1] |
| Module Efficiency / Hiệu suất module | 24.4%[1] |
| Power Tolerance / Dung sai công suất | 0 đến +3%[1] |
Product Specification / Cấu tạo sản phẩm
| Bifacial Factor / Hệ số hai mặt | φPmax 40% ±5%, φVoc 98% ±5%, φIsc 45% ±5%[1] |
| Cell Type / Loại cell | N-Type ABC[1] |
| Glass / Kính | 2 mặt kính, kính bán cường lực phủ coating 2.0 + 2.0mm[1] |
| Frame / Khung | Nhôm anodized[1] |
| Cable / Cáp | 4mm² IEC, 12AWG UL, +400mm, -200mm / ±1400mm hoặc chiều dài tùy chỉnh[1] |
| No. of Cells / Số cell | 144 cell, bố cục 6 × 24[1] |
| Junction Box / Hộp nối | IP68, 3 diode bypass[1] |
| Connector / Đầu nối | Stäubli MC4-EVO2 series PV-KST4-EVO2, PV-KBT4-EVO2 hoặc AIKO-01C[1] |
| Weight / Khối lượng | 32.2kg ±3%[1] |
| Dimension / Kích thước | 2382 × 1134 × 30mm[1] |
| Package Detail / Quy cách đóng gói | 36 tấm/pallet, 144 tấm/20'GP, 720 tấm/40'HC[1] |
Temperature Ratings / Hệ số nhiệt
| Temperature Coefficient of Isc / Hệ số nhiệt Isc | +0.05%/°C[1] |
| Temperature Coefficient of Voc / Hệ số nhiệt Voc | -0.22%/°C[1] |
| Temperature Coefficient of Pmax / Hệ số nhiệt Pmax | -0.26%/°C[1] |
Installation Guide / Dữ liệu lắp đặt
| Operation Temperature / Dải nhiệt độ vận hành | -40°C đến +70°C[1] |
| Maximum Series Fuse Rating / Cầu chì chuỗi tối đa | 30A[1] |
| Protection Class / Cấp bảo vệ an toàn | Class II[1] |
| T98 max / Nhiệt độ T98 tối đa | 70°C[1] |
| Maximum System Voltage / Điện áp hệ thống tối đa | DC1500V[1] |
| Maximum Static Loading / Tải tĩnh tối đa | Mặt trước +5400Pa, mặt sau -2400Pa[1] |
| Hail Test / Thử nghiệm mưa đá | Đường kính 35mm, tốc độ 27.2m/s[1] |
| Fire Rating / Cấp chống cháy | IEC Class A[1] |
3. Chứng nhận và tiêu chuẩn của tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Chứng nhận
Module PV AIKO-A660-MDE72Dw được thiết kế theo chuẩn IEC 61215 và IEC 61730, đạt cấp bảo vệ Class II và fire rating IEC Class A. Giới hạn điện áp hệ thống DC1500V, thử nghiệm mưa đá 35mm tại 27.2m/s, tải tĩnh 5400Pa mặt trước và 2400Pa mặt sau.[1][2]
IEC 61215
Tiêu chuẩn thử nghiệm module PV
AIKO-A660-MDE72Dw được thiết kế tuân thủ IEC 61215 và IEC 61730. Khi tính toán tải cơ khí trong thiết kế hệ thống, cần tham chiếu IEC 61215-2021 và áp dụng hệ số an toàn phù hợp với điều kiện công trình. [2]Class II
Cấp bảo vệ an toàn Class II
Module có Protection Class II. Khi lập hồ sơ kỹ thuật dự án, hai thông số Safety Class II và Fire Class Rating A cần được trích dẫn chính xác từ datasheet và đối chiếu với yêu cầu của hệ thống điện. [1][2]IEC Class A
Cấp chống cháy IEC Class A
AIKO-A660-MDE72Dw đạt fire rating IEC Class A. Khi lắp trên mái, thiết kế cần xem xét quy định phòng cháy địa phương, lựa chọn lớp mái phù hợp và đảm bảo khoảng hở thông gió phía sau module theo hướng dẫn cơ khí. [1][2]DC1500V
Điện áp hệ thống tối đa DC1500V
Module chịu điện áp hệ thống tối đa DC1500V. Khi tính toán thiết kế chuỗi, tổng Voc phải được tính tại nhiệt độ thấp nhất của khu vực lắp đặt và không được vượt giới hạn điện áp của inverter hoặc thiết bị điện đi kèm. [1][2]5400Pa
Tải tĩnh mặt trước 5400Pa
Tải tĩnh công bố là 5400Pa mặt trước và 2400Pa mặt sau. Tải thiết kế thực tế tại công trình phải được tính toán riêng dựa vào vị trí địa lý, điều kiện khí hậu, kết cấu đỡ và tiêu chuẩn thiết kế do đơn vị kỹ thuật có thẩm quyền xác định. [1][2]Hail Test
Thử nghiệm mưa đá 35mm ở 27.2m/s
Kết quả Hail Test được ghi nhận với viên mưa đá 35mm ở tốc độ 27.2m/s. Đây là điều kiện thử nghiệm theo tiêu chuẩn, không thay thế cho việc đánh giá nguy cơ thực tế tại vị trí lắp đặt cụ thể. [1]
Checklist hồ sơ dự án cần lưu ýTrước khi đưa AIKO-A660-MDE72Dw vào triển khai thực tế, hồ sơ cần bổ sung tiêu chuẩn lắp đặt địa phương, số liệu tải gió và tải tuyết (nếu có), phân tích kết cấu mái, phương án hệ kẹp, giải pháp tiếp địa, thiết bị bảo vệ chuỗi và điều kiện vận hành môi trường ngoài trời.
4. Các model cùng series AIKO-A660-MDE72Dw Stellar 3N+72 Model
Dòng AIKO-A-MDE72Dw Stellar 3N+72 có 5 model từ 655W đến 675W. Tất cả đều dùng cùng kích thước 2382 × 1134 × 30mm, cùng cell N-Type ABC và cấu trúc dual glass, nhưng mỗi model có Pmax, Voc, Vmp, Isc, Imp và hiệu suất riêng biệt.[1]
655W
Cùng seriesAIKO-A655-MDE72Dw
Công suất 655W, hiệu suất 24.2%, Voc 54.10V, Vmp 45.40V, Isc 15.12A và Imp 14.43A tại STC.[1]
660W
Model đang xemAIKO-A660-MDE72Dw
Công suất 660W, hiệu suất 24.4%, Voc 54.20V, Vmp 45.50V, Isc 15.18A và Imp 14.51A tại STC.[1]
665W
Cùng seriesAIKO-A665-MDE72Dw
Công suất 665W, hiệu suất 24.6%, Voc 54.40V, Vmp 45.60V, Isc 15.24A và Imp 14.59A tại STC.[1]
670W
Cùng seriesAIKO-A670-MDE72Dw
Công suất 670W, hiệu suất 24.8%, Voc 54.60V, Vmp 45.70V, Isc 15.30A và Imp 14.67A tại STC.[1]
675W
Cùng seriesAIKO-A675-MDE72Dw
Công suất 675W, hiệu suất 25.0%, Voc 54.80V, Vmp 45.80V, Isc 15.36A và Imp 14.74A tại STC.[1]
Phân biệt model trong series AIKO-A-MDE72DwMỗi bước model trong series tăng 5W công suất. Khi chuyển sang model khác dù cùng series, đội thiết kế cần kiểm tra lại bộ thông số điện đầy đủ gồm dòng, áp, số tấm trên chuỗi và giới hạn đầu vào inverter — không nên chỉ dựa vào trị số Wp để kết luận tương thích.
5. Tài liệu kỹ thuật chính hãng tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Tài liệu
Hồ sơ kỹ thuật AIKO-A660-MDE72Dw bao gồm thông số kỹ thuật, hướng dẫn lắp đặt, hướng dẫn đóng gói, tra cứu seri, File PAN, tài liệu thương hiệu, video, chứng nhận, bảo hành và giấy xác nhận nhà phân phối chính thức.
☼ Thông số kỹ thuật▼ 7 tài liệu
✓ Chứng nhận và bảo hành› 3 tài liệu
Ghi chú tài liệuBộ tài liệu kỹ thuật gồm Datasheet AIKO-A660-MDE72Dw, AIKO PV Modules Installation Manual, Unpacking And Unloading Instruction For PV Module of Aikosolar và N-Type ABC Module Warranty.
6. Hướng dẫn lắp đặt tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Lắp đặt
Việc lắp đặt AIKO-A660-MDE72Dw phải do người có chuyên môn thực hiện, đáp ứng đầy đủ yêu cầu cơ khí, điện và quy định pháp lý tại địa phương. Góc lắp tối thiểu là 10°, khoảng hở tối thiểu giữa các module là 10mm, và khoảng cách từ khung module đến mặt mái tối thiểu 10cm để đảm bảo thông gió.[2]
Bước 1
Kiểm tra vị trí, hướng nắng và điều kiện mái
Vị trí đặt module cần đảm bảo ánh sáng đầy đủ và giảm thiểu bóng che từ cây, vật cản hay công trình lân cận. Với hệ mái, cần xác nhận sức chịu tải trước khi thi công và bảo đảm phương án đáp ứng tiêu chuẩn áp dụng. Module không thích hợp cho vùng nguy cơ ngập lụt, gần nguồn lửa hở hoặc vật liệu dễ cháy. Đối với khu vực cách biển 50m–500m, hãng khuyến nghị sử dụng module Sirius; các model khác không được hỗ trợ cho điều kiện này. [2]
Bước 2
Chọn góc nghiêng và hướng lắp đặt
Góc nghiêng được tính từ module đến mặt phẳng nằm ngang. Trong một mảng pin, các tấm nên thống nhất hướng và góc để giảm chênh lệch bức xạ nhận được. Mức tối thiểu AIKO yêu cầu là 10°; góc tối ưu cần xác định theo dữ liệu bức xạ nhiều năm, tỷ lệ bức xạ trực tiếp/tán xạ, tốc độ gió và khí hậu tại từng địa điểm. [2]
Bước 3
Giữ khoảng cách thông gió và khoảng cách module
Khi lắp trên mái phẳng hoặc mái nghiêng, chừa tối thiểu 10cm giữa đáy khung module và bề mặt mái để không khí lưu thông phía sau; khoảng hở giữa hai module kề nhau tối thiểu 10mm. Hai thông số này hạn chế tích tụ nhiệt, ngăn va chạm khi khung giãn nở theo nhiệt độ và giúp hệ thống vận hành ổn định dài hạn. [2]
Bước 4
Lắp bằng kẹp đúng vùng cho phép
Kẹp lắp đặt không được tiếp xúc kính, không gây biến dạng khung, không tạo bóng che trên bề mặt module và không bít lỗ thoát nước. Khuyến nghị dùng kẹp 6005-T6, dài tối thiểu 50mm, dày tối thiểu 4mm, phần chồng lên khung từ 10mm đến 12mm. Tối thiểu 4 kẹp cho mỗi module; khi tải gió hoặc tuyết lớn nên xem xét dùng ít nhất 6 kẹp. [2]
Bước 5
Lắp bằng bu lông đúng lực siết
Module lắp được bằng bu lông hoặc kẹp tùy cấu hình công trình. Với bu lông, vật tư cần có khả năng chống ăn mòn — mạ kẽm nhúng nóng hoặc thép không gỉ là lựa chọn phù hợp. Lực siết khuyến nghị: M8 từ 16 đến 20Nm, M6 từ 8 đến 12Nm. Khi bộ phụ kiện kẹp có hướng dẫn riêng từ nhà cung cấp, ưu tiên áp dụng thông số đó thay cho giá trị mặc định. [2]
Bước 6
Đấu nối cáp, đầu nối và nối đất
Cáp đấu nối dùng loại PV chuyên dụng 4mm², chịu UV; AIKO yêu cầu dây đồng tối thiểu 4mm², chịu nhiệt 90°C, bán kính uốn tối thiểu 43mm. Đầu nối phải khô, sạch và ghép kín trước khi hệ thống được đóng điện. Khung nhôm bắt buộc nối đất bằng thiết bị tiếp địa đúng chủng loại, tiếp xúc sâu qua lớp oxit bề mặt để đảm bảo an toàn điện. [2]
An toàn bắt buộc trong thi côngTấm pin sinh điện áp DC ngay khi tiếp xúc ánh sáng, vì vậy toàn bộ nhân sự thi công phải dùng bảo hộ phù hợp: nón cứng, găng tay cách điện, giày cách điện và dụng cụ cách điện. Nghiêm cấm khoan thêm lỗ trên khung, tự can thiệp cấu trúc module, dùng hộp nối hoặc cáp để kéo tấm, và không được đứng, ngồi hoặc bước lên module hoặc kiện hàng dưới bất kỳ lý do nào.
[2]
7. Bảo trì định kỳ tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Bảo trì
Để giữ AIKO-A660-MDE72Dw hoạt động ổn định và duy trì quyền bảo hành, cần thực hiện kiểm tra phòng ngừa định kỳ mỗi 6 tháng, bao gồm kính, hộp nối, cáp, đầu nối, bóng che, bu lông và tình trạng tiếp địa.[2]
Vệ sinh
Làm sạch bề mặt kính đúng thời điểm
Bụi tích tụ và bóng che đều làm giảm sản lượng phát điện. Tần suất vệ sinh cần điều chỉnh theo mức độ bám bẩn thực tế tại từng công trình. Nên vệ sinh vào buổi sáng sớm, chiều muộn hoặc khi bức xạ yếu để tránh sốc nhiệt trên kính. Dụng cụ tiếp xúc với module bắt buộc bằng vật liệu cách điện và không có bề mặt gây xước kính hay khung nhôm. [2]
Nước sạch
Dùng nước pH 6 đến 8
Nước vệ sinh áp lực cao cần đạt pH 6 đến 8, độ cứng calcium carbonate dưới 600mg/L; ưu tiên dùng nước mềm. Áp lực tối đa cho phép là 4MPa. Các loại chất tẩy mang tính axit hoặc kiềm không được phép sử dụng để vệ sinh bề mặt module. [2]
Dụng cụ mềm
Tránh bàn chải thô và hóa chất ăn mòn
Vệ sinh kính bằng nước sạch và miếng bọt biển mềm; riêng vết dầu mỡ có thể dùng chất tẩy rửa thân thiện môi trường, không gây ăn mòn. Tuyệt đối loại ra khỏi quy trình các vật dụng có bề mặt thô, bàn chải lông cứng và bất kỳ hóa chất nào có tính axit hoặc kiềm. [2]
Robot
Kiểm soát trọng lượng robot vệ sinh
Khi dùng robot vệ sinh khô, chổi phải làm từ nhựa mềm để tránh xước kính và khung nhôm; tổng khối lượng robot không vượt 40kg. Mọi hư hỏng module hoặc suy giảm công suất xuất phát từ vệ sinh robot không đúng thông số đều không nằm trong phạm vi bảo hành AIKO. [2]
Kiểm tra nhìn thấy
Quan sát kính, hộp nối, cáp và bóng che
Kiểm tra bằng mắt tập trung vào 4 hạng mục chính: tình trạng kính (có vỡ không), hộp nối (có dấu hiệu hư hỏng không), cáp điện (có đứt hoặc hở không) và bề mặt module (có vật thể lạ hoặc bóng che không). Khi phát hiện bất thường, cần ghi lại và liên hệ bộ phận kỹ thuật AIKO ngay. [2]
Cơ khí và điện
Kiểm tra bu lông, tiếp địa, đầu nối và dây cáp
Về cơ khí: kiểm tra bu lông cố định module vào hệ khung có bị lỏng hoặc ăn mòn không; điều chỉnh hoặc thay thế nếu cần. Về điện: xác nhận tiếp địa còn tốt, đầu nối ghép kín, dây cáp được cố định đúng cách và keo bịt hộp nối chưa bị nứt hay bong. [2]
Cách chuẩn bị hồ sơ yêu cầu hỗ trợKhi cần hỗ trợ kỹ thuật, hãy chuẩn bị ảnh chụp hiện trạng, số đo kỹ thuật liên quan, hóa đơn mua hàng và số serial module. Nên liên hệ đơn vị thi công trước, sau đó mới chuyển yêu cầu lên bộ phận kỹ thuật AIKO nếu vấn đề chưa được xử lý.
[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Sự cố
Khi phát hiện bất thường trên AIKO-A660-MDE72Dw, ưu tiên kiểm tra các dấu hiệu nhìn thấy: kính vỡ, hộp nối hư hỏng, cáp đứt, bóng che bề mặt, bu lông lỏng hoặc ăn mòn, đầu nối ghép không kín, tiếp địa chưa đạt hay keo hộp nối bị nứt. Khi gửi yêu cầu hỗ trợ cần đính kèm ảnh, số đo, hóa đơn và số serial module.[2]
Kính
Kính module bị vỡ hoặc trầy xước
Kính module vỡ gây nguy cơ điện giật và hỏa hoạn; cần dừng thao tác ngay và chỉ xử lý sau khi có biện pháp an toàn điện đầy đủ. Không tự tháo, không cố khắc phục bề mặt kính và không can thiệp cấu trúc module. Ghi lại ảnh vị trí vỡ, số serial và điều kiện lắp đặt để phục vụ đánh giá kỹ thuật. [2]
Hộp nối
Hộp nối hư hoặc keo hộp nối nứt
Cần kiểm tra hộp nối có hư hỏng không và keo bịt có bị nứt không. Module có hộp nối IP68 với 3 diode bypass, nhưng cấp bảo vệ IP68 chỉ được duy trì khi toàn bộ cụm đầu nối, cáp và hộp nối còn nguyên vẹn và được lắp đúng kỹ thuật. [1][2]
Cáp
Cáp bị đứt, hở hoặc cố định không đúng
Kiểm tra cáp tập trung vào hai điểm: tình trạng đứt và cách bố trí cố định. AIKO yêu cầu cáp PV chuyên dụng 4mm², chống UV, dây đồng ít nhất 4mm² chịu 90°C. Bán kính uốn tối thiểu là 43mm — không được uốn gập hay để cáp chịu lực kéo tại vị trí đầu nối. [2]
Đầu nối
Đầu nối ẩm, bẩn hoặc ghép chưa kín
Đầu nối phải luôn khô và sạch; tuyệt đối không đấu nối khi đầu nối ẩm hoặc có dấu hiệu bất thường. Cấp IP68 chỉ đạt khi hai cực dương và âm được ghép hoàn toàn. Sau lắp đặt, cần đấu nối sớm hoặc dùng nắp bảo vệ để ngăn ẩm và bụi xâm nhập. [2]
Bóng che
Bề mặt module bị che bởi vật cản
Quan sát bề mặt module để phát hiện vật lạ và bóng che. Bất kỳ thứ gì cản một phần hay toàn bộ bề mặt — bụi, lá cây, mảnh vụn hay bóng đổ từ công trình gần đó — đều làm giảm sản lượng và cần được xử lý kịp thời. [2]
Khung
Bu lông lỏng, ăn mòn hoặc tiếp địa không đạt
Kiểm tra bu lông cố định module với hệ racking xem có bị lỏng hoặc ăn mòn; siết lại hoặc thay thế khi phát hiện vấn đề. Xác nhận trạng thái nối đất của khung module — đây là yêu cầu bắt buộc để bảo vệ an toàn điện và giảm thiểu rủi ro do sét đánh hoặc tĩnh điện tích tụ. [2]
Hồ sơ cần chuẩn bị khi gửi yêu cầu hỗ trợCần cung cấp: ảnh chụp lỗi cụ thể, ảnh tổng thể khu vực lắp đặt, ảnh nhãn số serial, thông tin model AIKO-A660-MDE72Dw, số đo điện nếu có thể đo được, hóa đơn mua hàng và mô tả hiện tượng quan sát được. Quy trình bảo hành yêu cầu thông báo bằng văn bản kèm đầy đủ tài liệu hỗ trợ.
[4]
9. Chính sách bảo hành tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Bảo hành
Module nằm trong nhóm Dual Glass Bifacial Modules AIKO-Axxx-MDE72Dw theo tài liệu bảo hành. Chính sách áp dụng: 15 năm bảo hành sản phẩm và 30 năm bảo hành hiệu suất, với cam kết suy giảm năm đầu không quá 1% và mỗi năm từ năm 2 đến năm 30 không quá 0.35%.[4]
15 năm
Bảo hành sản phẩm giới hạn
AIKO cam kết module xuất hàng — kể cả đầu nối DC và cáp đi kèm — không có lỗi vật liệu hoặc lỗi sản xuất làm ảnh hưởng đáng kể đến chức năng phát điện, miễn là thiết bị được lắp đặt, vận hành và bảo trì đúng tài liệu hướng dẫn. Thời hạn bảo hành sản phẩm là 15 năm từ ngày bắt đầu bảo hành. [4]
30 năm
Bảo hành hiệu suất tuyến tính
Module 2 mặt kính thuộc diện bảo hành công suất đầu ra 30 năm. Năm đầu tiên, công suất thực tế không được thấp hơn công suất nhãn nhân hệ số (1 - tỷ lệ suy giảm năm đầu). Từ năm 2 trở đi, giá trị ngưỡng bảo hành tiếp tục giảm theo tỷ lệ hằng năm quy định trong tài liệu. [4]
88.85%
Tỷ lệ giữ công suất năm 30
Theo đường cam kết, tỷ lệ giữ công suất ở năm 25 là 90.6% và năm 30 là 88.85%. Bảo hành hiệu suất chỉ tính trên công suất mặt trước. Khi cần đo kiểm, phải thực hiện trong điều kiện STC bởi tổ chức bên thứ ba được AIKO chấp thuận hoặc do hai bên thỏa thuận trước. [4]
Khiếu nại
Hồ sơ cần chuẩn bị khi yêu cầu bảo hành
Yêu cầu bảo hành phải được gửi bằng văn bản trong thời hạn còn hiệu lực. Hồ sơ cần bao gồm: thông tin người yêu cầu, mô tả chi tiết sự cố, tài liệu kèm theo như ảnh hoặc dữ liệu đo lường, số serial module, chứng từ mua hàng, loại và vị trí module, cùng các thông tin bổ sung theo yêu cầu cụ thể của AIKO. [4]
Biện pháp
Sửa chữa, thay thế hoặc hoàn tiền
Sau khi AIKO xác nhận lỗi thuộc vật liệu hoặc quy trình sản xuất, hãng có thể lựa chọn một trong các phương án: sửa chữa sản phẩm, cung cấp hàng thay thế hoặc bổ sung để bù chênh lệch công suất, hoặc hoàn tiền tương ứng giá trị còn lại hay phần chênh lệch công suất theo bảo hành. [4]
Loại trừ
Các trường hợp không thuộc phạm vi bảo hành
Bảo hành không áp dụng cho các trường hợp: lắp đặt, vận hành hoặc bảo trì sai tài liệu AIKO; sử dụng không đúng mục đích; cố tình phá hoại; tai nạn; mất điện; quá áp; sét đánh; ngập lụt; hỏa hoạn; va chạm từ người hoặc động vật; tiếp xúc hóa chất công nghiệp; điều kiện nhiệt độ bất thường; di dời không có văn bản chấp thuận; hay trường hợp nhãn model hoặc số serial bị thay đổi, xóa bỏ hoặc không còn nhận diện được. [4]
Xác định ngày bắt đầu bảo hànhBảo hành có hiệu lực từ mốc sớm hơn giữa hai thời điểm: 30 ngày sau khi sản phẩm giao đến tay khách hàng hoặc 90 ngày sau khi sản phẩm xuất xưởng, tính theo điều kiện giao hàng quy định trong hợp đồng mua bán.
[4]
10. Việt Nam Solar, nhà phân phối tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 VNS
Đội ngũ kỹ sư Việt Nam Solar tư vấn AIKO-A660-MDE72Dw dựa trên nhu cầu thực tế của từng công trình: công suất hệ thống, số lượng tấm, diện tích và tải trọng mái, hướng đặt module, phương án khung kẹp, inverter ghép nối, dây DC, thiết bị bảo vệ và điều kiện thi công tại chỗ.
Tấm pin 660W với kích thước 2382 × 1134 × 30mm và khối lượng 32.2kg ±3% đặt ra nhiều yêu cầu thi công cần xử lý song song: không gian lắp đặt, lộ trình vận chuyển, cách mở kiện, nhân sự nâng đỡ, khoảng thông gió, góc nghiêng và cấu hình chuỗi DC. Việt Nam Solar kiểm tra và xác nhận toàn bộ cấu hình trước khi báo giá để khách hàng có số lượng và phương án thi công chính xác ngay từ đầu.[1][2]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660 Email: [email protected] Gọi 088.60.60.66011. Đánh giá thực tế tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Đánh giá
AIKO-A660-MDE72Dw là lựa chọn phù hợp khi công trình cần module 660W, hiệu suất 24.4%, kích thước 2382 × 1134 × 30mm, khối lượng 32.2kg ±3% và cấu trúc dual glass. Trên thực tế, cần đối chiếu đồng thời diện tích mái có sẵn, sức chịu tải, hướng bắt nắng, lộ trình vận chuyển và đủ nhân sự để nâng đỡ an toàn.[1][2]
Công suất
Phù hợp hệ cần mật độ công suất cao
660W và hiệu suất 24.4% cho phép AIKO-A660-MDE72Dw đóng góp nhiều công suất hơn trên cùng diện tích so với module công suất thấp. Tuy nhiên, khi thiết kế cần đồng thời kiểm tra kích thước thực, khoảng hở giữa các tấm, lối thao tác bảo trì và giới hạn đầu vào của inverter dự kiến dùng. [1]
2 mặt kính
Cấu trúc cần phương án nâng đỡ đúng
Khối lượng 32.2kg ±3% và cấu trúc dual glass yêu cầu ít nhất 2 người thao tác khi vận chuyển, mở kiện và đưa tấm lên mái. Luôn giữ cạnh khung bằng hai tay; tuyệt đối không kéo tấm qua hộp nối hoặc cáp để tránh nứt kính, xước bề mặt hoặc làm hỏng đầu nối. [1][2]
Lắp đặt
Cần tuân thủ vùng kẹp và khoảng cách
Tấm lắp được bằng kẹp hoặc bu lông theo cấu hình hãng hướng dẫn; kẹp không được tiếp xúc kính, không làm biến dạng khung và không tạo bóng trên bề mặt. Khoảng cách giữa các module tối thiểu 10mm; khi lắp trên mái chừa ít nhất 10cm giữa đáy khung và mặt mái để không khí lưu thông phía sau. [2]
Nhận xét thực tiễn tại Việt NamVới nhà xưởng, mái rộng hoặc dự án cần tổng công suất cao, AIKO-A660-MDE72Dw có ưu thế rõ rệt nhờ công suất lớn trên từng tấm. Nhưng với mái nhỏ, nhiều vật cản hoặc lối thi công hẹp, cần đo đạc kỹ vì tấm dài 2382mm và nặng trên 32kg — hai yếu tố ảnh hưởng trực tiếp đến bố trí và thao tác lắp đặt.
[1]
12. Hiểu lầm phổ biến về tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 Hiểu lầm
Trước khi chọn AIKO-A660-MDE72Dw, cần đọc đúng ý nghĩa của công suất 660W, điều kiện STC so với NOCT, cấu trúc dual glass, bifacial factor, tải cơ học, cam kết bảo hành hiệu suất và yêu cầu lắp đặt — tất cả phải được xem xét trong tổng thể, không nên tách bất kỳ chỉ số đơn lẻ nào.
Hiểu saiTấm pin này phát 660W mọi lúc khi trời có nắng.
Cách hiểu đúng660W là công suất đo tại STC — điều kiện phòng thí nghiệm. Công suất tại NOCT của model này là 500W; sản lượng thực phụ thuộc bức xạ thực tế, nhiệt độ cell, gió, góc lắp đặt và điều kiện vận hành cụ thể.[1]
Hiểu saiCấu trúc 2 mặt kính nghĩa là lắp được ở mọi nơi, không cần lo về kết cấu đỡ.
Cách hiểu đúngDual glass không thay thế yêu cầu kết cấu. Module vẫn cần hệ khung đúng tiêu chuẩn, vị trí kẹp xác định, khoảng thông gió, và tải gió/tuyết phải được tính theo điều kiện thực tế của từng công trình.[2]
Hiểu saiBifacial factor 40% nghĩa là sản lượng của tấm pin tự động tăng thêm 40%.
Cách hiểu đúngφPmax 40% ±5% là thông số module, không phải mức tăng sản lượng thực. Lượng điện thu được từ mặt sau còn phụ thuộc hệ số phản xạ của nền, độ cao lắp, góc nghiêng, bóng che và kết cấu đỡ phía dưới.[1]
Hiểu saiBảo hành 30 năm đồng nghĩa với việc tấm pin vẫn còn nguyên 660W sau 30 năm sử dụng.
Cách hiểu đúngBảo hành 30 năm có đường suy giảm rõ ràng. Theo tài liệu bảo hành: năm đầu suy giảm không quá 1%, từ năm 2 đến năm 30 không quá 0.35%/năm, tỷ lệ giữ công suất ở năm 30 là 88.85%.[4]
13. Câu hỏi thường gặp về tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 FAQ
Phần FAQ tổng hợp các câu hỏi thực tế về AIKO-A660-MDE72Dw: công suất 660W, hiệu suất 24.4%, kích thước và khối lượng, cell N-Type ABC, cấu trúc dual glass, chính sách bảo hành, yêu cầu lắp đặt, quy trình vệ sinh, vận chuyển và hồ sơ hỗ trợ kỹ thuật.
AIKO-A660-MDE72Dw có công suất và hiệu suất bao nhiêu?
Công suất cực đại 660W tại STC và 500W tại NOCT; hiệu suất module 24.4%. Bộ thông số điện tại STC: Voc 54.20V, Vmp 45.50V, Isc 15.18A, Imp 14.51A. Khi tính toán hệ thống, cần dùng đồng thời điện áp, dòng điện và công suất để xác định đúng số tấm trên mỗi chuỗi.[1]AIKO-A660-MDE72Dw dùng loại cell và cấu trúc kính nào?
Module dùng cell N-Type ABC, 144 cell theo bố cục 6 × 24. Cấu trúc dual glass gồm kính bán cường lực phủ coating 2.0 + 2.0mm, khung nhôm anodized, hệ số hai mặt φPmax 40% ±5%. Đây là nhóm thông số cần đối chiếu khi so sánh với module mono glass hoặc các dòng công suất thấp hơn.[1]Kích thước và khối lượng của AIKO-A660-MDE72Dw ảnh hưởng gì khi thi công?
Kích thước 2382 × 1134 × 30mm, khối lượng 32.2kg ±3%. Trước khi thi công cần kiểm tra diện tích mái thực tế, lối thao tác, phương án nâng module, số nhân sự cần thiết, sức chịu tải mái và bố trí khung đỡ. Nghiêm cấm kéo module qua hộp nối hoặc dây cáp.[1][2]Góc nghiêng khuyến nghị khi lắp AIKO-A660-MDE72Dw là bao nhiêu?
Góc lắp tối thiểu AIKO yêu cầu là 10°. Để xác định góc tối ưu, cần xem xét: bức xạ nhiều năm tại địa phương, tỷ lệ bức xạ trực tiếp/tán xạ, tốc độ gió, nguy cơ đọng nước và bụi, tải tuyết (nếu có) và mục tiêu sản lượng năm của hệ thống.[2]Khi lắp trên mái cần chừa khoảng cách bao nhiêu?
Lắp trên mái cần chừa tối thiểu 10cm từ đáy khung đến mặt mái và tối thiểu 10mm giữa hai module liền kề. Hai khoảng cách này giảm tích nhiệt, ngăn va chạm do giãn nở nhiệt và tạo điều kiện thuận lợi cho bảo trì định kỳ.[2]AIKO-A660-MDE72Dw cần loại cáp và đầu nối nào?
Cáp tiêu chuẩn: 4mm² (IEC) hoặc 12AWG (UL), chiều dài +400mm/-200mm hoặc ±1400mm, hoặc tùy chỉnh. Dây đồng tối thiểu 4mm², chịu 90°C, chống UV, bán kính uốn ≥43mm. Đầu nối phải khô, sạch và ghép kín để giữ cấp bảo vệ.[1][2]Tấm pin AIKO-A660-MDE72Dw chịu tải cơ học ra sao?
Tải tĩnh công bố: mặt trước 5400Pa, mặt sau 2400Pa — đây là giá trị thử nghiệm. Tải thiết kế thực tế cần tính toán riêng dựa trên tiêu chuẩn địa phương, vị trí địa lý, khí hậu, hệ khung, phương án kẹp/bu lông và xác nhận từ đơn vị kỹ thuật chuyên môn.[1][2]Bảo hành của AIKO-A660-MDE72Dw gồm những gì?
Thuộc nhóm Dual Glass Bifacial Modules AIKO-Axxx-MDE72Dw trong tài liệu bảo hành. Chính sách: bảo hành sản phẩm 15 năm, bảo hành hiệu suất 30 năm. Suy giảm năm 1 không vượt 1%, năm 2–30 không vượt 0.35%/năm; tỷ lệ giữ công suất năm 30 là 88.85%.[4]Cần vệ sinh tấm pin AIKO-A660-MDE72Dw thế nào?
Dùng nước sạch pH 6–8, độ cứng CaCO₃ <600mg/L, áp lực tối đa 4MPa; lau bằng bọt biển mềm. Không dùng chất tẩy axit/kiềm và không dùng bàn chải cứng. Thời điểm phù hợp nhất là sáng sớm, chiều muộn hoặc khi bức xạ yếu để tránh sốc nhiệt kính.[2]Khi mở kiện tấm pin AIKO cần lưu ý gì?
Mở kiện cần dao cắt, găng tay và xe nâng; tối thiểu 2 người, khuyến nghị 3 người. Không mở kiện ngoài trời khi trời mưa vì thùng carton ướt có thể mềm và bung. Khi cầm module, đeo găng, giữ cạnh khung phía trong và không chạm tay trần lên bề mặt kính để tránh để lại dấu vân tay.[3]14. Giá tấm pin AIKO-A660-MDE72Dw Aiko 660WP Stellar 3N+72 và nhận báo giá Báo giá
Giá AIKO-A660-MDE72Dw biến động theo thời điểm, số lượng tấm, hình thức mua (theo lô hoặc lắp trọn gói), phí vận chuyển, địa điểm công trình, phương án bốc dỡ, hệ khung, inverter đi kèm, vật tư DC/AC và điều kiện thi công thực địa. Việt Nam Solar tư vấn cấu hình và báo giá chi tiết theo từng hạng mục.
Khi hỏi giá tấm pin Aiko 660WP, nên xác định rõ từ đầu: mua số lượng tấm hay lắp trọn gói. Báo giá theo số tấm cần thống nhất mã AIKO-A660-MDE72Dw, số lượng, quy cách đóng gói, trạng thái hàng, hồ sơ bảo hành, chứng từ và phương án giao nhận. Báo giá trọn gói cần khảo sát mái, tải trọng, hướng nắng, hệ khung, inverter, dây DC, thiết bị bảo vệ, tủ điện và chi phí nhân công thi công.
SỐ LƯỢNG TẤM PIN
Giá tấm pin AIKO-A660-MDE72Dw
Dành cho trường hợp cần mua tấm pin theo số lượng để thay thế, bổ sung hoặc cung cấp cho đội thi công. Khi đặt hàng cần xác nhận: đúng mã model, số lượng tấm, quy cách đóng gói, phí vận chuyển và đầy đủ hồ sơ bảo hành đi kèm. Gọi hotline 088.60.60.660
TRỌN GÓI
Giá hệ điện mặt trời dùng tấm Aiko 660WP
Dành cho khách hàng muốn lắp đặt hệ điện mặt trời hoàn chỉnh. Báo giá trọn gói phụ thuộc vào số tấm, diện tích mái, loại mái, hệ khung, inverter, dây DC, dây AC, thiết bị bảo vệ, vị trí thi công và yêu cầu nghiệm thu cụ thể. Gửi yêu cầu báo giá
Thông tin cần gửi để nhận báo giá sớm nhấtĐể rút ngắn thời gian tư vấn, quý khách chuẩn bị sẵn: hóa đơn tiền điện gần nhất, ảnh mái, kích thước mái, địa chỉ công trình, hình thức mong muốn (số tấm hay trọn gói), số lượng tấm dự kiến và thời gian thi công. Riêng với AIKO-A660-MDE72Dw, nên bổ sung thêm thông tin về lối vận chuyển và khu vực tập kết hàng tại công trình.
Tài liệu tham khảo Nguồn
Các tài liệu sau đây là nguồn dẫn chiếu cho thông số kỹ thuật, hướng dẫn lắp đặt, quy trình mở kiện, bảo trì định kỳ, xử lý bất thường và chính sách bảo hành được đề cập trong bài.
- 1AIKO. (2025). Datasheet AIKO-A660-MDE72Dw, Stellar 3N+72, AIKO-A-MDE72Dw, 202602_V4.1_EN.
- 2AIKO. (2025). AIKO PV Modules Installation Manual, 2506V19.
- 3Shenzhen Aiko Digital Energy Technology Co., Ltd. (2025). Unpacking And Unloading Instruction For PV Module of Aikosolar.
- 4AIKO. (n.d.). N-Type ABC Module Warranty, Standard Modules.
- 5Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
