#1 Cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

Cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật là gì

Cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật là phương thức, các bước làm, các thao tác lắp đặt inverter trong hệ thống điện mặt trời hòa lưới một cách bài bản, đúng nguyên lý, để hệ thống điện vận hành một cách hiệu quả kinh tế nhất.

Cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật là gì
Cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

Lợi ích của cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

Đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật mang lại nhiều lợi ích:

  • Giúp đảm bảo an toàn tối đa khi sử dụng hệ thống điện mặt trời.
  • Inverter làm tốt chức năng của mình, chuyển hóa dòng điện một chiều thành dòng điện xoay chiều chuẩn.
  • Tăng hiệu quả bảo vệ điện áp thấp, quá áp, quá tải, ngắn mạch, ngắt mạch, chạm đất.
  • Giảm hao hụt tối đa khi chuyển đổi.
  • Nâng cao hiệu quả bảo vệ thiết bị điện tử.

Chuẩn bị trước khi đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

Trước khi đấu nối ta cần chuẩn bị kỹ càng:

  • Chuẩn bị đầy đủ các thiết bị cấu thành nên hệ thống điện mặt trời:
    • Tấm pin năng lượng mặt trời
    • Inverter hòa lưới,
    • Pin/acquy (hệ thống điện mặt trời hòa lưới có dự trữ),
    • Bộ điều khiển sạc năng lượng mặt trời
    • Bộ phụ kiện lắp đặt pin năng lượng mặt trời.
    • Thiết bị đóng cắt
    • Cổng MC4
    • Dây dẫn DC
    • Dây dẫn AC
    • Dây tiếp địa
  • Cần tắt nguồn lưới điện để đảm bảo an toàn khi lắp đặt.
  • Kiểm tra dây dẫn trước khi tiến hành đấu dây.
  • Cần chuẩn bị đồng hồ đo điện áp, cường độ dòng điện, điện trở, thiết bị đo DC/AC.

Xem thêm: các loại inverter hiện nay.

Chuẩn bị trước khi đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

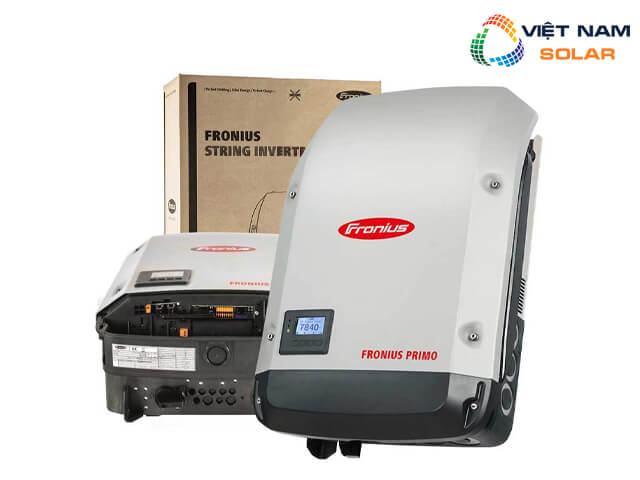

Inverter Fornius

Hướng dẫn cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

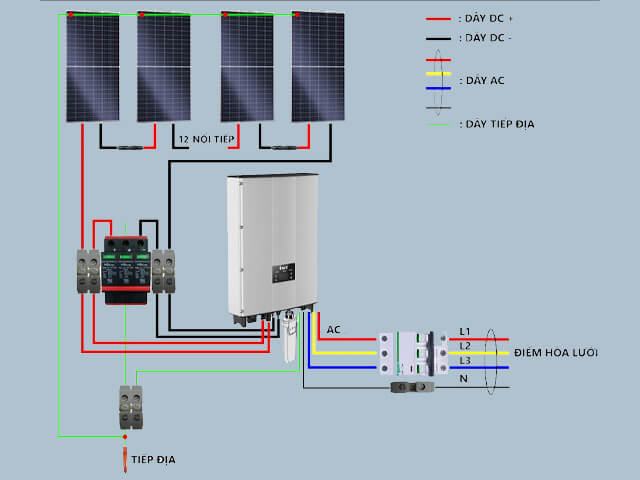

Sơ đồ đấu nối điện mặt trời

Dưới đây là sơ đồ đấu nối điện mặt trời 3 pha đúng chuẩn.

Hướng dẫn cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật
Sơ đồ đấu nối điện mặt trời

Các bước đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

Bước 1: Dùng các cổng MC4 tích hợp sẵn sau các tấm pin để kết nối các tấm pin năng lượng mặt trời lại với nhau.

  • Lắp các tấm pin thành mạch nối tiếp: Để tăng tổng điện áp, tổng công suất.
  • Lắp các tấm pin theo mạch song song: Để tăng tổng dòng điện, tổng công suất.
  • Lắp các tấm pin theo mạch hỗn hợp: Để tăng tổng điện áp, tổng dòng điện, tổng công suất.

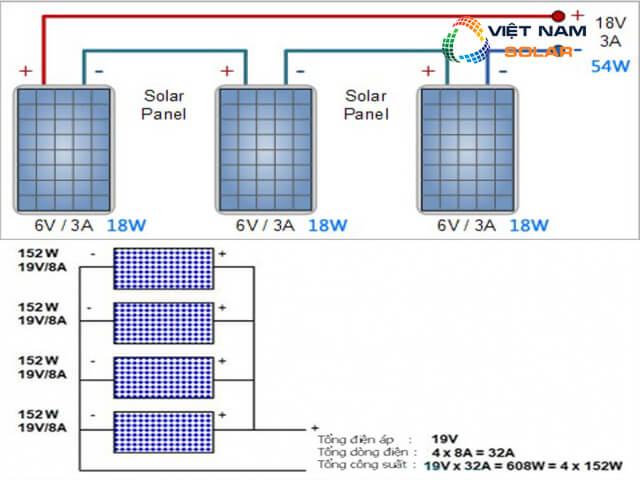

Hướng dẫn cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật
Lắp đặt nối tiếp hoặc song song.

Chú ý: Cần đấu nối sao cho các đầu kết nối được gắn chặt với nhau tránh tình huống phóng điện.

Bước 2: Dùng dây dẫn kết nối chuỗi tấm pin năng lượng mặt trời với cổng DC của inverter. Chú ý: Cực dương nối cực dương, cực âm nối cực âm.

Chú ý: Nên luồn hệ thống dây vào bên trong ống bảo vệ để dây không bị đứt.

Bước 3: Đấu nối 3 chân lửa và chân trung tính của cổng AC trên inverter với cổng kết nối tương ứng ở tủ điện (Đối với hệ thống điện mặt trời 3 pha, ta cần chọn inverter 3 pha và cách đấu nối inverter hòa lưới 3 pha rất đơn giản, ta chỉ cần kết nối 3 dây nóng, 1 dây mát đến tủ điện, công tơ điện, lưới điện tương ứng).

Bước 4: Nối tiếp đất cho hệ thống năng lượng mặt trời để xả điện áp cảm ứng từ khung giàn và tấm pin.

Bước 5: Các cổng của tủ điện sẽ được kết nối với các tải tiêu thụ điện để cấp điện.

Bước 6: Đầu còn lại của tủ điện sẽ được nối lần lượt với đầu đi ra đến công tơ điện, hoàn thành đấu nối tủ điện và công tơ điện.

Bước 7: Đấu nối dây tương ứng từ công tơ điện đến nguồn lưới điện quốc gia.

Bước 8: Kiểm tra hoàn thiện và vận hành.

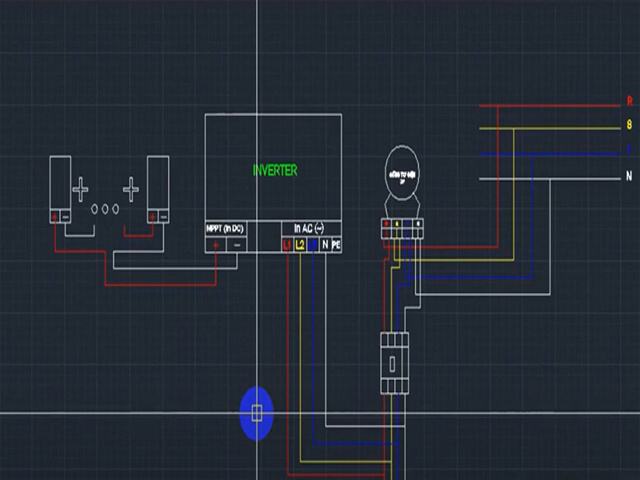

Các bước đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật
Sơ đồ đi dây từ inverter.

Những điều cần chú ý trong cách đấu nối inverter hòa lưới điện mặt trời đúng kỹ thuật

Dưới đây là 11 điểm quan trọng cần lưu ý trong cách đấu nối inverter năng lượng mặt trời

1. Trước tiên ta cần đảm bảo mái nhà nơi lắp các tấm pin mặt trời phải đủ chắc chắn. Như vậy thì mái nhà mới có khả năng đỡ trọng lượng của các tấm pin này. So với lắp đặt hệ thống điện mặt trời trên mặt đất thì lắp trên mái nhà sẽ phải tốn thêm chi phí bảo trì, sửa chữa hệ thống khung mái. Tuy nhiên do tính thuận tiện và căn cứ vào không gian dư thừa có thể sử dụng ta vẫn thường ưu tiên lắp trên mái nhà hơn.

2. Cần đo kích thước chính xác khoảng không gian có sẵn, có thể sử dụng để lắp đặt hệ thống tấm pin. Như vậy ta mới có thể chắc chắn số lượng, kích thước và trọng lượng các tấm pin phù hợp.

Chú ý: Khi lắp đặt các tấm pin mặt trời, ta nên cân nhắc xem xét nên để chừa ra một khoảng không gian đáng kể để có thể bổ sung thêm nhiều tấm pin năng lượng mặt trời trong tương lai. Đồng thời nên chọn inverter có khả năng mở rộng để tránh tốn kém tiền thay mới inverter khi cần mở rộng hệ thống điện mặt trời.

3. Hướng lắp đặt các tấm pin mặt trời lý tưởng nhất trên mái nhà là chọn hướng về phía mặt trời mọc. Cần đảm bảo rằng mái nhà không bị che bóng bởi ngôi nhà, tòa nhà, cây cối khác,…

4. Trước khi lắp các tấm pin, ta cần lắp đặt hệ thống khung và đường ray trên mái bằng. Các đơn vị cung ứng thiết bị điện mặt trời sẽ cung cấp chúng cho ta. Các giá đỡ và đường ray này cần gắn chặt vào xà nhà, cột kèo ngôi nhà. Các khung này cần được lắp đặt độ dốc chính xác và hợp lý theo bản thiết kế sao cho định vị được các tấm pin có thể tiếp xúc trực tiếp với ánh nắng mặt trời. Ta có loại hệ thống đường ray cho phép định vị và điều khiển các tấm pin xoay theo các góc độ mà ta muốn. Quan trọng nhất là ta cần giữ các tấm pin ở cùng một góc và độ cao hợp lý để tạo ra dòng điện điện áp giống nhau. Khi gắn giá đỡ và lắp đường ray cần dùng keo dán nơi mối khoan để chắc chắn không để nước mưa rò rỉ qua các lỗ trên mái nhà của ta.

5. Tiếp theo, ta gắn các tấm pin mặt trời bằng cách treo chúng lên mái nhà, đặt nhẹ nhàng lên giá đỡ hoặc hệ thống đường ray. Gắn cố định chúng vào giá đỡ.

Chú ý: Cần cố định chắc chắn các tấm pin không được để trượt khỏi mái nhà vì mỗi tấm pin có khối lượng tương đối nặng, dễ gây tai nạn nếu lắp đặt không chắc chắn.

6. Sau khi hoàn tất các bước lắp đặt tấm pin mặt trời, chắc chắn cố định chúng một cách vững bền. Tới đây ta cần kết nối chúng với nhau để có thể sản xuất điện.

Chú ý: Đảm bảo các dây dẫn cần được cách điện và chống thấm. Để tránh điện giật ta cũng cần kết nối dây tiếp đất.

7. Khi hoàn thành hết công tác kết nối, căn chỉnh đúng vị trí: ống dẫn phải để chạy dưới các tấm pin, nối tới hộp nối xuống bên hông nhà và các thành phần trong hệ thống quang điện.

8. Tới đây ta bắt đầu cài đặt tất cả các thành phần quang điện theo hướng dẫn của nhà sản xuất (nhưng chưa được kết nối chúng vội). Cài đặt biến tần, các thành phần khác trong nhà hoặc công trình kiến trúc. Đảm bảo chúng được lắp ở các khu vực khô ráo, thông thoáng và không gian không quá nóng, quá lạnh. Điều này đối với bình dự trữ điện của ta rất quan trọng.

9. Cần lắp đúng theo quy trình từ tấm pin đến inverter, đến tủ điện, công tơ điện.

10. Bước tiếp theo khi cài đặt PV là chạy nguồn điện từ biến tần vào công tắc nguồn AC và các thành phần trong hệ thống khác. Để thực hiện, trước tiên ta cần tắt cầu dao chính và ngắt nguồn điện của tất cả các nguồn AC lẫn DC.

11. Tiếp theo kết nối biến tần với hộp điều khiển AC. Kết nối các dây trong hệ thống điện với công tắc DC và các thành phần chính khác trong khi vẫn ngắt kết nối công tắc DC. Tiếp theo mới kết nối hộp điều khiển DC tới biến tần.

Sau khi thực hiện các kỹ thuật trên và đảm bảo hệ thống an toàn thì ta có thể nhà thợ điện chuyên nghiệp kiểm tra hệ thống điện một lần nữa.

Chú ý: Khi đi dây xuyên tường ta cần sử dụng ống luồn dây điện để bảo vệ chống điện giật và đoản mạch. Đối với hệ thống dây ngoài trời cần dùng ống dẫn PV ngoài dây dẫn, sử dụng phụ kiện chống nước hoặc dùng ống bịt kín để ngăn nước xâm nhập.

Chú ý: Ta nên làm thêm một công tắc phụ nhỏ bên cách hộp điều khiển chính để có thể đóng ngắt mạch điện dễ dàng và thuận tiện khi cần gấp. Đây là một trong những quy tắc an toàn phổ biến và thường đường yêu cầu khi lắp đặt hệ thống điện mặt trời.

Chú ý: Cầu dao được sử dụng cho nguồn cấp năng lượng mặt trời không được vượt quá 20% khả năng chịu tải của cầu dao AC.

Trên đây là các kỹ thuật lắp đặt điện mặt trời chung và tổng quát nhất. Tuy nhiên căn cứ vào từng kiến trúc công trình, quy mô mà ta cần đi sâu vào từng kỹ thuật lắp đặt riêng. Để được tư vấn cách đấu nối hệ thống điện mặt trời nhanh nhất, khách hàng vui lòng liên hệ Việt Nam Solar nhé.
