CS7N-720TB-AG-Tấm Pin NLMT Canadian Topbihiku7 720WP-132 TOPCon cell

📋

TÀI LIỆU KỸ THUẬT CS7N-720TB-AG

Xem 9 tài liệu chính hãng - Model CS7N-720TB-AG, tấm pin Canadian Solar. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 6 tài liệu
PDF Datasheet CS7N-720TB-AG Truy cập
PDF File PAN CS7N-720TB-AG Đang cập nhật
WEB Manual Tài Liệu Lắp Đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Tra Cứu Seri Sản Phẩm Canadian Solar Truy cập
WEB Về Thương Hiệu Canadian Solar Truy cập
✓ Chứng nhận và bảo hành ▼ 3 tài liệu
PDF Warranty CS7N-720TB-AG Truy cập
PDF Certificate CS7N-720TB-AG Truy cập
WEB Chứng Nhận Nhà Phân Phối Canadian Solar Truy cập

88 ₫

☀️

Thông số kỹ thuật CS7N-720TB-AG

Mã sản phẩm CS7N-720TB-AG
720W
STC
Hiệu suất
23.2%
Loại cell
TOPCon cells
132 cells
30năm
Hiệu suất
Thông tin sản phẩm / Product Information
Model type / Mã model CS7N-720TB-AG
Brand / Thương hiệu Canadian Solar
Product family / Dòng sản phẩm TOPBiHiKu7
Module type / Loại module Bifacial Dual-Glass Module / Module hai mặt kính đôi
Cell type / Loại cell TOPCon cells
Đặc tính điện / Electrical Data (STC)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 720 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 40.8 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 17.67 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 48.7 V
Short Circuit Current (Isc) / Dòng ngắn mạch 18.69 A
Module Efficiency / Hiệu suất module 23.2%
Gain hai mặt / Bifacial Gain
5% Bifacial Gain / Gain hai mặt 5%
Pmax / Công suất cực đại 756 W
Vmp / Điện áp hoạt động tối ưu 40.8 V
Imp / Dòng hoạt động tối ưu 18.55 A
Voc / Điện áp hở mạch 48.7 V
Isc / Dòng ngắn mạch 19.62 A
Efficiency / Hiệu suất 24.3%
10% Bifacial Gain / Gain hai mặt 10%
Pmax / Công suất cực đại 792 W
Vmp / Điện áp hoạt động tối ưu 40.8 V
Imp / Dòng hoạt động tối ưu 19.44 A
Voc / Điện áp hở mạch 48.7 V
Isc / Dòng ngắn mạch 20.56 A
Efficiency / Hiệu suất 25.5%
20% Bifacial Gain / Gain hai mặt 20%
Pmax / Công suất cực đại 864 W
Vmp / Điện áp hoạt động tối ưu 40.8 V
Imp / Dòng hoạt động tối ưu 21.20 A
Voc / Điện áp hở mạch 48.7 V
Isc / Dòng ngắn mạch 22.43 A
Efficiency / Hiệu suất 27.8%
Đặc tính điện / Electrical Data (NMOT)
Nominal Max. Power (Pmax) / Công suất cực đại danh định 544 W
Opt. Operating Voltage (Vmp) / Điện áp hoạt động tối ưu 38.6 V
Opt. Operating Current (Imp) / Dòng hoạt động tối ưu 14.12 A
Open Circuit Voltage (Voc) / Điện áp hở mạch 46.1 V
Short Circuit Current (Isc) / Dòng ngắn mạch 15.07 A
Cấu tạo vật lý / Mechanical Data
Cell Type / Loại cell TOPCon cells
Cell Arrangement / Cấu hình cell 132 [2×(11×6)]
Dimensions / Kích thước 2384 × 1303 × 33 mm
Weight / Trọng lượng 37.8 kg
Front Glass / Kính trước 2.0 mm heat strengthened glass with anti-reflective coating
Back Glass / Kính sau 2.0 mm heat strengthened glass
Frame / Khung Anodized aluminium alloy
J-Box / Hộp nối IP68, 3 bypass diodes
Cable / Cáp 4.0 mm² (IEC), 12 AWG (UL)
Cable Length (Including Connector) / Chiều dài cáp 360 mm (+) / 200 mm (-) hoặc customized length
Connector / Đầu nối T6 hoặc MC4-EVO2A
Per Pallet / Số tấm mỗi pallet 33 pieces
Per Container (40′ HQ) / Số tấm mỗi container 40′ HQ 594 pieces hoặc 495 pieces (only for US & Canada)
Dữ liệu điện hệ thống / Electrical Data
Operating Temperature / Nhiệt độ vận hành -40°C ~ +85°C
Max. System Voltage / Điện áp hệ thống tối đa 1500 V (IEC/UL)
Module Fire Performance / Phân loại cháy module TYPE 29 (UL 61730) hoặc CLASS C (IEC61730)
Max. Series Fuse Rating / Dòng cầu chì nối tiếp tối đa 35 A
Protection Class / Cấp bảo vệ điện Class II
Power Tolerance / Dung sai công suất 0 ~ +10 W
Power Bifaciality / Hệ số hai mặt công suất 80%
Hệ số nhiệt / Temperature Characteristics
Temperature Coefficient (Pmax) / Hệ số nhiệt Pmax -0.29%/°C
Temperature Coefficient (Voc) / Hệ số nhiệt Voc -0.25%/°C
Temperature Coefficient (Isc) / Hệ số nhiệt Isc 0.05%/°C
Nominal Module Operating Temperature / Nhiệt độ vận hành danh định 41 ± 3°C
📋

Thông số kỹ thuật trên dùng cho đúng model CS7N-720TB-AG, dòng TOPBiHiKu7.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để được tư vấn cấu hình phù hợp.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 1
Featured image

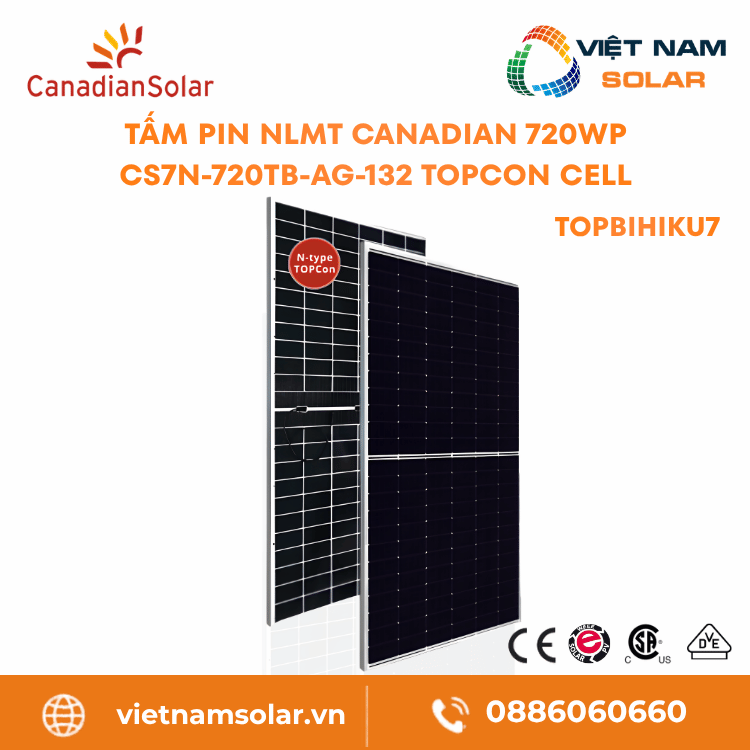

Tấm Pin Năng Lượng Mặt Trời Canadian 720W – CS7N-720TB-AG – TOPBiHiKu7 N-type 132 Cell

CS7N-720TB-AG là tấm pin 720 Wp thuộc dòng TOPBiHiKu7 của Canadian Solar, điện áp hở mạch Voc 48.7 V, dòng ngắn mạch Isc 18.69 A. Điểm công suất cực đại nằm tại Vmp 40.8 V và Imp 17.67 A, hiệu suất module 23.2%. Lõi tấm là cell N-type TOPCon hai mặt kính, thuộc dải 132 cell của series. Bốn trị số điện này là dữ liệu để tính chuỗi và đối chiếu với dải làm việc của inverter.[1][5]
Khi nối tiếp nhiều tấm trong một chuỗi, điện áp chuỗi cộng dồn theo Voc 48.7 V mỗi tấm, còn dòng chuỗi giữ ở mức một tấm là Isc 18.69 A. Khi ghép nhiều chuỗi song song, điện áp giữ nguyên còn dòng cộng theo Isc của từng chuỗi. Điện áp hệ thống của tấm là 1500 V, cầu chì chuỗi tối đa 35 A. Dung sai công suất là 0 ~ +10 W, chỉ lệch về phía dương.[1]
Hệ số nhiệt Voc là -0.25 %/°C, nên Voc tăng khi nhiệt độ giảm; hệ số nhiệt Pmax là -0.29 %/°C và hệ số nhiệt Isc là +0.05 %/°C. Hệ số hai mặt là 80%, mặt sau thu thêm ánh sáng phản xạ. Tấm có 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[1][3][5]

Công suất720 WpSTC
Hiệu suất23.2%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính

cs7n 720tb ag tam pin nlmt canadian topbihiku7 720wp 132 topcon cell mot so thong so noi bat

CS7N-720TB-AG là tấm pin Canadian TOPBiHiKu7 720 Wp, cell N-type TOPCon hai mặt kính, hiệu suất 23.2%. Các trị số điện ở STC gồm Voc 48.7 V, Isc 18.69 A, Vmp 40.8 V, Imp 17.67 A; điện áp hệ thống 1500 V, cầu chì chuỗi 35 A. Tấm có 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của tấm pin Canadian CS7N-720TB-AG
  2. 2. Thông số kỹ thuật tấm pin Canadian CS7N-720TB-AG
  3. 3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-720TB-AG
  4. 4. Các model cùng series TOPBiHiKu7 (dải 132 cell)
  5. 5. Tài liệu kỹ thuật tấm pin Canadian CS7N-720TB-AG
  6. 6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-720TB-AG
  7. 7. Bảo trì định kỳ tấm pin CS7N-720TB-AG
  8. 8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-720TB-AG
  9. 9. Chính sách bảo hành tấm pin Canadian CS7N-720TB-AG
  10. 10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-720TB-AG
  11. 11. Đánh giá thực tế tấm pin Canadian CS7N-720TB-AG
  12. 12. Hiểu lầm phổ biến về tấm pin CS7N-720TB-AG
  13. 13. Câu hỏi thường gặp về tấm pin Canadian CS7N-720TB-AG
  14. 14. Giá tấm pin Canadian CS7N-720TB-AG và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của tấm pin Canadian CS7N-720TB-AG Nổi bật

CS7N-720TB-AG cho 720 Wp ở STC, hiệu suất 23.2%, cell N-type TOPCon hai mặt kính. Các trị số điện ở STC gồm Voc 48.7 V, Isc 18.69 A, Vmp 40.8 V, Imp 17.67 A. Điện áp hệ thống là 1500 V và cầu chì chuỗi tối đa 35 A. Đây là các con số dùng khi tính số tấm mỗi chuỗi và số chuỗi song song.[1]
720 Wp

Một tấm 720 Wp ở STC

Mỗi tấm cho 720 Wp ở STC trên khổ 2384 x 1303 mm. Với cùng một mức kWp, công suất một tấm càng cao thì số tấm càng ít, kéo theo số chuỗi, số đầu nối và số mét dây DC ít theo. Dung sai công suất là 0 ~ +10 W.[1]

48.7 V

Voc 48.7 V và điện áp nối tiếp

Voc mỗi tấm là 48.7 V. Khi nối tiếp, điện áp chuỗi bằng Voc nhân số tấm. Hệ số nhiệt Voc -0.25 %/°C nghĩa là Voc tăng khi nhiệt độ giảm. Số tấm mỗi chuỗi tính từ Voc tại nhiệt độ thấp nhất sao cho tổng không quá 1500 V.[1]

18.69 A

Isc 18.69 A và dòng song song

Isc của tấm là 18.69 A, Imp là 17.67 A. Dòng một chuỗi giữ ở mức một tấm khi nối tiếp; khi ghép song song, dòng tổng bằng tổng Isc các chuỗi. Hai trị số này dùng cho tiết diện dây DC, dòng vào MPPT và cầu chì chuỗi 35 A.[1]

Hai mặt 80%

Hệ số hai mặt 80%

Hệ số hai mặt là 80% (dung sai ±5%). Mặt sau nhận ánh sáng phản xạ nên dòng tăng theo. Ở mức lợi mặt sau 20%, Isc đạt 22.43 A và công suất quy đổi đạt 864 W. Khi khai thác mặt sau, dòng tính theo các trị số có mặt sau.[1]

-0.29 %/°C

Hệ số nhiệt Pmax -0.29 %/°C

Hệ số nhiệt Pmax là -0.29 %/°C, tức công suất giảm 0.29% cho mỗi 1 °C khi nhiệt độ module tăng trên 25 °C. Hệ số nhiệt Voc là -0.25 %/°C và Isc là +0.05 %/°C. Cell là loại N-type TOPCon.[1]

1500 V

Giới hạn điện 1500 V và 35 A

Điện áp hệ thống tối đa là 1500 V, cầu chì chuỗi tối đa 35 A, cấp bảo vệ Class II. Hộp nối đạt IP68, bên trong có 3 diode bypass. Hai con số 1500 V và 35 A là giới hạn khi tính số tấm mỗi chuỗi và số chuỗi song song.[1]

Ba giới hạn khi ghép chuỗiTheo các trị số của CS7N-720TB-AG, ba giới hạn khi ghép chuỗi gồm: điện áp chuỗi dưới 1500 V tại nhiệt độ thấp nhất, dòng chuỗi nằm trong dòng vào MPPT của inverter, và cầu chì chuỗi không quá 35 A. Số tấm mỗi chuỗi và số chuỗi song song suy ra từ ba giới hạn này.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật tấm pin Canadian CS7N-720TB-AG Thông số

Ở STC, CS7N-720TB-AG cho 720 Wp, Voc 48.7 V, Vmp 40.8 V, Isc 18.69 A, Imp 17.67 A và hiệu suất 23.2%. Bảng dưới chia đúng năm nhóm của datasheet: đặc tính điện STC, đặc tính điện NMOT, cơ khí, giới hạn vận hành và hệ số nhiệt, lấy đúng cột 720 Wp. Các trị số STC và NMOT cùng hệ số nhiệt là dữ liệu để tính chuỗi và chọn inverter.[1]
Công suất720 WpSTC
Hiệu suất23.2%Hiệu suất module
Loại cellN-type TOPConBifacial dual-glass
Bảo hành30 nămHiệu suất tuyến tính
Đặc tính điện STC (ELECTRICAL DATA, STC)
Công suất tối đa Pmax / Maximum Power (STC) 720 W[1]
Điện áp hở mạch Voc / Open Circuit Voltage 48.7 V[1]
Điện áp tối ưu Vmp / Optimum Operating Voltage 40.8 V[1]
Dòng ngắn mạch Isc / Short Circuit Current 18.69 A[1]
Dòng tối ưu Imp / Optimum Operating Current 17.67 A[1]
Hiệu suất module / Module Efficiency 23.2 %[1]
Dung sai công suất / Power Tolerance 0 ~ +10 W[1]
Hệ số hai mặt / Power Bifaciality 80 % (dung sai ±5 %)[1]
Lợi mặt sau +5% Pmax · Imp · Isc · Hiệu suất / Bifacial Gain 5% 756 W · 18.55 A · 19.62 A · 24.3 %[1]
Lợi mặt sau +10% Pmax · Imp · Isc · Hiệu suất / Bifacial Gain 10% 792 W · 19.44 A · 20.56 A · 25.5 %[1]
Lợi mặt sau +20% Pmax · Imp · Isc · Hiệu suất / Bifacial Gain 20% 864 W · 21.20 A · 22.43 A · 27.8 %[1]
Đặc tính điện NMOT (ELECTRICAL DATA, NMOT)
Công suất tối đa Pmax / Maximum Power (NMOT) 544 W[1]
Điện áp tối ưu Vmp / Optimum Operating Voltage 38.6 V[1]
Dòng tối ưu Imp / Optimum Operating Current 14.12 A[1]
Điện áp hở mạch Voc / Open Circuit Voltage 46.1 V[1]
Dòng ngắn mạch Isc / Short Circuit Current 15.07 A[1]
Điều kiện đo NMOT / NMOT Condition 800 W/m², 20 °C, AM 1.5, gió 1 m/s[1]
Cấu tạo cơ khí và đóng gói (MECHANICAL DATA, Packaging)
Loại cell / Cell Type N-type TOPCon[1]
Số cell / Cell Arrangement 132 [2 × (11 × 6)][1]
Kích thước / Dimensions 2384 × 1303 × 33 mm[1]
Khối lượng / Weight 37.8 kg[1]
Kính trước / Front Glass 2.0 mm kính cường lực phủ chống phản quang[1]
Kính sau / Back Glass 2.0 mm kính cường lực[1]
Khung / Frame Hợp kim nhôm anodized[1]
Hộp đấu nối / J-Box IP68, 3 diode bypass[1]
Cáp / Cable 4.0 mm² (IEC), 12 AWG (UL)[1]
Chiều dài cáp / Cable Length 360 mm (+) / 200 mm (-)[1]
Đầu nối / Connector T6 hoặc MC4-EVO2A[1]
Số tấm mỗi pallet / Per Pallet 33 tấm[1]
Số tấm mỗi container 40 feet HQ / Per Container 594 tấm (495 tấm cho US và Canada)[1]
Giới hạn vận hành và an toàn (Maximum Ratings)
Nhiệt độ vận hành / Operating Temperature -40 °C ~ +85 °C[1]
Điện áp hệ thống tối đa / Max. System Voltage 1500 V (IEC/UL)[1]
Khả năng chống cháy / Module Fire Performance TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730)[1]
Cầu chì chuỗi tối đa / Max. Series Fuse Rating 35 A[1]
Cấp bảo vệ / Protection Class Class II[1]
Tải tuyết tối đa / Max. Snow Load 5400 Pa[1]
Tải gió tối đa / Max. Wind Load 2400 Pa[1]
Thử mưa đá / Hail Test Bi đá đường kính 35 mm[1]
Hệ số nhiệt (TEMPERATURE CHARACTERISTICS)
Hệ số nhiệt Pmax / Temperature Coefficient (Pmax) -0.29 %/°C[1]
Hệ số nhiệt Voc / Temperature Coefficient (Voc) -0.25 %/°C[1]
Hệ số nhiệt Isc / Temperature Coefficient (Isc) 0.05 %/°C[1]
Nhiệt độ vận hành danh định / Nominal Module Operating Temperature 41 ± 3 °C[1]
Số nào dùng để thiết kế chuỗiVoc 48.7 V dùng tính số tấm tối đa mỗi chuỗi, kết hợp hệ số nhiệt Voc -0.25 %/°C và nhiệt thấp nhất. Vmp 40.8 V dùng kiểm cửa sổ MPPT. Imp 17.67 A và Isc 18.69 A dùng chọn dây, dòng MPPT và cầu chì 35 A. Số NMOT phản ánh điều kiện gần thực tế nên thấp hơn STC.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn của tấm pin CS7N-720TB-AG Chứng nhận

CS7N-720TB-AG đạt IEC 61215, IEC 61730, UL 61730, IEC 61701, IEC 62716 cùng các chứng nhận CE, MCS, UKCA, CGC, CEC listed, FSEC, UNI 9177 và CSA, Take-e-way. Nhà máy chạy theo ISO 9001, ISO 14001, ISO 45001 và IEC 62941. Phân loại chống cháy của module là TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730). Bộ giấy tờ này là cơ sở để nghiệm thu và đấu nối lưới.[1][6][7]

cs7n 720tb ag tam pin nlmt canadian topbihiku7 720wp 132 topcon cell mot so chung nhan va tieu chuan

IEC 61215

Thử hiệu năng và độ bền

Module có IEC 61215 và IEC 61730. IEC 61215 chạy tấm qua loạt bài thử về hiệu năng và độ bền, IEC 61730 lo phần an toàn điện. Hai chuẩn này là phần bắt buộc của mọi hồ sơ tấm pin nối lưới.[1]

UL 61730

An toàn và cấp chống cháy

Module đạt UL 61730, cấp chống cháy TYPE 29 theo UL 61730, tương đương CLASS C theo IEC 61730. Cấp chống cháy cần được so với yêu cầu của công trình trước khi đưa vào hồ sơ thi công.[1]

IEC 61701

Kháng muối và amoniac

Module qua IEC 61701 cho ăn mòn sương muối và IEC 62716 cho amoniac. Hai phép thử này liên quan tới môi trường ven biển và khu chăn nuôi, trồng trọt có hơi amoniac.[1]

CE / UKCA / MCS

Giấy tờ theo thị trường

Module có CE, UKCA, MCS, CGC, CEC listed, FSEC và UNI 9177 chống cháy Class 1. Danh mục giấy tờ áp dụng thay đổi theo từng thị trường, kỹ thuật chọn đúng nhóm cho khu vực lắp.[1]

CSA

Chứng nhận CSA

Module có chứng nhận CSA, xác nhận tuân thủ tiêu chuẩn an toàn của tổ chức CSA cho thị trường Bắc Mỹ.[6]

Take-e-way

Thu gom và tái chế

Module kèm chứng nhận Take-e-way, liên quan tới thu gom và tái chế tấm khi hết vòng đời, đáp ứng các thị trường có luật xử lý module thải.[7]

Mục cần soát khi lập hồ sơVới CS7N-720TB-AG, kỹ thuật đối chiếu cả nhóm chứng nhận sản phẩm lẫn cấp chống cháy với quy định công trình và điện lực sở tại. Hệ thống quản lý nhà máy theo ISO 9001, ISO 14001, ISO 45001 và IEC 62941, kèm chuẩn riêng cho dây chuyền module. Cụm môi trường IEC 61701 và IEC 62716 đáng lưu khi dàn đặt ven biển.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series TOPBiHiKu7 (dải 132 cell) Model

Dải 132 cell của series TOPBiHiKu7 chạy từ 695 Wp đến 730 Wp, cùng nền cell N-type TOPCon và cấu trúc hai mặt kính. Các model chỉ khác nhau ở công suất, Voc và Isc đi kèm. CS7N-720TB-AG nằm ở mức 720 Wp với Voc 48.7 V và Isc 18.69 A. Voc tăng dần theo công suất nên số tấm tối đa mỗi chuỗi đổi theo từng mã.[1]
695 W

695 Wp

CS7N-695TB-AG

Công suất 695 Wp, hiệu suất 22.4%, Voc 47.7 V, Isc 18.44 A, cell N-type TOPCon hai mặt kính, đầu dải 132 cell.[1]

700 W

700 Wp

CS7N-700TB-AG

Công suất 700 Wp, hiệu suất 22.5%, Voc 47.9 V, Isc 18.49 A, cùng nền N-type TOPCon hai mặt kính.[1]

705 W

705 Wp

CS7N-705TB-AG

Công suất 705 Wp, hiệu suất 22.7%, Voc 48.1 V, Isc 18.54 A, cell N-type TOPCon hai mặt kính.[1]

710 W

710 Wp

CS7N-710TB-AG

Công suất 710 Wp, hiệu suất 22.9%, Voc 48.3 V, Isc 18.59 A, cell N-type TOPCon hai mặt kính.[1]

715 W

715 Wp

CS7N-715TB-AG

Công suất 715 Wp, hiệu suất 23.0%, Voc 48.5 V, Isc 18.64 A, cell N-type TOPCon hai mặt kính.[1]

720 W

Model đang xem

CS7N-720TB-AG

Công suất 720 Wp, hiệu suất 23.2%, Voc 48.7 V, Isc 18.69 A, cell N-type TOPCon hai mặt kính. Là model của bài viết này.[1]

725 W

725 Wp

CS7N-725TB-AG

Công suất 725 Wp, hiệu suất 23.3%, Voc 48.9 V, Isc 18.74 A, cell N-type TOPCon hai mặt kính.[1]

730 W

730 Wp

CS7N-730TB-AG

Công suất 730 Wp, hiệu suất 23.5%, Voc 49.1 V, Isc 18.79 A, mức cao nhất của dải 132 cell.[1]

Đổi model thì tính lại chuỗiTrong cùng dải, Voc nhích từ 47.7 V ở mã 695 lên 49.1 V ở mã 730. Số tấm tối đa một chuỗi suy từ Voc và nhiệt thấp nhất, nên đổi mã là phải tính lại số tấm mỗi chuỗi cùng dòng vào MPPT. Đừng giả định cấu hình chuỗi của mã này dùng được cho mã khác.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật tấm pin Canadian CS7N-720TB-AG Tài liệu

Tài liệu của CS7N-720TB-AG chia hai nhánh. Nhánh PDF gồm datasheet thông số, file bảo hành, bộ chứng nhận sản phẩm và file mô phỏng PVsyst. Nhánh web gồm hướng dẫn lắp đặt, mở kiện, chứng nhận nhà phân phối, tra seri và trang thương hiệu. Datasheet là nơi lấy chuẩn các trị số khi tính chuỗi và chọn inverter.[1][2]
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet, Thông số kỹ thuật CS7N-720TB-AG Tải xuống
PDF Warranty, Chính sách bảo hành CS7N-720TB-AG Tải xuống
PDF Certifications, Chứng nhận sản phẩm CS7N-720TB-AG Tải xuống
PDF File PAN, File mô phỏng PVsyst CS7N-720TB-AG (đang cập nhật) Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Manual, Tài liệu lắp đặt Canadian Solar Truy cập
WEB Unpacking, Hướng dẫn mở kiện và dỡ hàng Canadian Solar Truy cập
WEB Chứng nhận nhà phân phối Canadian Solar Truy cập
WEB Tra cứu seri sản phẩm Canadian Solar Truy cập
WEB Về thương hiệu Canadian Solar Truy cập
Dùng tài liệu vào việc gìDatasheet cấp chuẩn Voc, Isc, Vmp và hệ số nhiệt để tính số tấm mỗi chuỗi cùng dòng MPPT. Tài liệu lắp đặt xác nhận sơ đồ đấu nối và vùng kẹp. Cụm bảo hành nên lưu sẵn để dựng hồ sơ khi cần hãng hỗ trợ. File mô phỏng PVsyst đang được bổ sung.[2][4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt tấm pin Canadian CS7N-720TB-AG Lắp đặt

Lắp CS7N-720TB-AG bắt đầu từ bài toán chuỗi. Số tấm nối tiếp suy từ Voc 48.7 V và nhiệt độ thấp nhất để chuỗi không quá 1500 V. Số chuỗi song song suy từ Imp 17.67 A, Isc 18.69 A và dòng vào MPPT. Sau khi chốt sơ đồ điện, phần cơ khí gồm khung đỡ, vùng kẹp và khe sau tấm.[2]
1

Chốt số tấm mỗi chuỗi

Bước đầu là tính số tấm nối tiếp một chuỗi. Lấy Voc 48.7 V cộng phần tăng theo hệ số nhiệt Voc -0.25 %/°C tại nhiệt độ thấp nhất, rồi giữ tổng dưới 1500 V. Vmp 40.8 V dùng để kiểm chuỗi nằm trong cửa sổ MPPT của inverter.[2]

2

Tính dòng và số chuỗi song song

Imp 17.67 A và Isc 18.69 A là dòng của một chuỗi. Khi ghép song song, dòng tổng vào MPPT bằng tổng dòng các chuỗi, và phải nằm trong dòng vào tối đa của MPPT. Khi khai thác mặt sau, Isc tăng tới 22.43 A ở mức lợi 20%, nên dòng tính theo trị số có mặt sau.[2]

3

Khung đỡ và vùng kẹp

Giá đỡ phải gánh tải tuyết 5400 Pa và tải gió 2400 Pa. Module nặng 37.8 kg, khổ 2384 x 1303 mm, mỗi lần bê cần đủ hai người. Kẹp tấm phải nằm trong vùng cho phép trên khung nhôm, đặt lệch sẽ làm tụt sức chịu tải.[2]

4

Chừa khe cho mặt sau

Tấm sinh điện hai mặt, mặt sau giữ hệ số 80%. Muốn ăn phần này, hệ cần khe giữa tấm và nền, đặt trên nền sáng và tránh bóng đổ lên lưng tấm. Giá đỡ cùng máng dây không nên che lấp diện tích lớn của kính sau.[2]

5

Cầu chì và bảo vệ chuỗi

Cầu chì chuỗi tối đa là 35 A. Khi đấu nhiều chuỗi song song, mỗi chuỗi cần cầu chì đúng mức để cô lập sự cố. Tiết diện dây DC chọn theo dòng làm việc, kèm dư cho nhiệt độ và tổn hao trên đường dây dài.[2]

6

Đầu nối, cáp và tiếp địa

Module đi với đầu nối T6 hoặc MC4-EVO2A, dây 4.0 mm² theo IEC. Chỉ ghép đầu nối trùng loại, trùng hãng, bấm xong kéo thử để chắc đã khóa. Khung nhôm mỗi tấm phải nối đất, điểm tiếp địa làm sạch và ép chặt bằng phụ kiện kháng ăn mòn.[2]

Đo Voc chuỗi trước khi đóng điện
Sau khi đấu, đo Voc thực tế từng chuỗi và so với Voc 48.7 V nhân số tấm. Lệch lớn báo hiệu thiếu tấm, sai cực tính hoặc một tấm có vấn đề. Bước này chặn lỗi trước khi nối chuỗi vào inverter.[2]
Không thi công lúc tấm ẩm
Chỉ cần có ánh sáng là tấm đã ra điện. Đấu nối khi mặt tấm ướt hay đang mưa làm tăng nguy cơ giật. Che đầu nối và chỉ thao tác khi khô ráo.[2]
Cấm khoan hay chỉnh khung
Không khoan thêm lỗ hay mài cắt khung nhôm anodized. Đụng vào khung làm mất khả năng chịu tải đã chứng nhận và hủy bảo hành. Mỗi điểm bắt vít dùng đúng lỗ sẵn và phụ kiện theo khung.[2]
Khi mở kiện và dỡ hàngLúc mở kiện, kỹ thuật bám hướng dẫn để khỏi va vào cạnh tấm và góc kính. Nên dựng tấm thẳng đứng hoặc đặt nằm có đệm, không dựa nghiêng vào tường lâu ngày. Cạnh và bốn góc là chỗ dễ sứt nhất khi vận chuyển và xếp dỡ.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ tấm pin CS7N-720TB-AG Bảo trì

Bảo trì CS7N-720TB-AG cho hệ nhiều chuỗi gồm ba phần: lau kính, soát cơ khí và theo dõi điện theo từng chuỗi. Cell N-type TOPCon trên nền hai mặt kính xuống cấp chậm, nên việc chính là giữ kính sạch, kẹp chắc và bám sát sản lượng từng chuỗi để bắt sớm chuỗi lệch.[4]
☀

Lau mặt kính

Bụi, lá và phân chim bám trên kính làm tụt sản lượng. Rửa bằng nước sạch với chổi lông mềm hoặc cây gạt chuyên dụng. Tránh vật cứng, dung dịch ăn mòn và máy xịt áp lực cao. Nên làm vào sáng sớm hay chiều mát khi kính đã nguội.[4]

⌗

Soát khung và kẹp

Theo chu kỳ, rà khung nhôm, kẹp tấm và bu lông trên giá đỡ. Qua mỗi đợt mưa bão lại siết kiểm tra độ chắc của điểm kẹp. Kẹp lỏng hay lệch vùng làm tụt sức chịu tải gió và tải tuyết của tấm.[4]

⌁

Theo dõi từng chuỗi

Bám sát dòng và điện áp theo từng chuỗi. Một chuỗi tụt so với các chuỗi cùng cảnh là dấu của bóng che, bẩn hay đầu nối lỏng. Soi đầu nối T6 hoặc MC4-EVO2A để bắt sớm điểm nóng và sụt áp.[4]

  • Lau kính sớm, chỉ dùng nước sạch và dụng cụ mềm, đừng đợi bụi đóng dày.[4]
  • Ngó mặt sau xem có bóng đổ hay bám bẩn để không mất phần điện mặt sau.[4]
  • Sau mưa bão thì soát khung nhôm, kẹp tấm và toàn bộ bu lông.[4]
  • So dòng và điện áp giữa các chuỗi, chuỗi nào tụt lạ thì kiểm tra tấm và mối nối.[4]
  • Để mắt tới đầu nối và cáp, phát hiện kịp dấu nóng, biến màu hoặc lỏng khớp.[4]
  • Không tự mở hộp nối hay đụng ruột tấm, gặp bất thường thì gọi kỹ thuật.[4]
Lưu ý khi lau và dọn dànĐừng lau khi kính đang nóng rực, chênh nhiệt đột ngột dễ gây sốc nhiệt cho kính. Không tì người hay đứng đè lên tấm. Với dàn mặt đất, giữ cỏ và vật cản sau tấm thật thấp để không che mất mặt sau và không làm lệch dòng giữa các chuỗi.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và kiểm tra bất thường tấm pin CS7N-720TB-AG Sự cố

Ở hệ nhiều chuỗi, lỗi thường lộ ra qua chênh lệch giữa các chuỗi: một chuỗi tụt dòng, một chuỗi sai điện áp, đầu nối ấm lên hay kính rạn. Cách làm là khoanh đúng chuỗi, đo Voc và Isc của chuỗi đó, rồi so với tính toán theo Voc 48.7 V và Isc 18.69 A trước khi kết luận.[4]

Lệch chuỗi

Một chuỗi tụt sản lượng

Khi một chuỗi cho dòng thấp hơn các chuỗi cùng cảnh, đo Voc hở mạch rồi so với 48.7 V nhân số tấm. Thiếu điện áp báo hiệu sai số tấm hoặc lỗi một tấm. Đủ điện áp mà thiếu dòng thì soi bóng che, bụi bám và đầu nối lỏng.[4]

Vượt áp

Chuỗi báo quá điện áp

Voc 48.7 V nở thêm khi trời lạnh theo hệ số -0.25 %/°C. Nếu chuỗi dài quá, điện áp lúc rạng sáng lạnh có thể chạm trần inverter hoặc vượt 1500 V. Cần tính lại số tấm mỗi chuỗi theo nhiệt thấp nhất của vùng.[1]

Điểm nóng

Vùng nóng trên tấm

Điểm nóng sinh ra khi một mảng cell bị che bóng dài hạn hoặc dính bẩn cục bộ. Hộp nối có 3 diode bypass để hạ bớt rủi ro. Lúc nghi có điểm nóng, rọi camera nhiệt để soi rồi dọn nguồn che bóng hoặc vết bẩn.[4]

Đầu nối nóng

Đầu nối hoặc cáp nóng lên

Đầu nối nóng, đổi màu hay vỏ cáp chảy là dấu của tiếp xúc kém. Cắt tải, soi đầu nối T6 hoặc MC4-EVO2A và thay nếu hư. Lý do phổ biến nhất là đem hai loại đầu nối khác hãng ghép chung trong cùng chuỗi.[4]

Suy giảm

Hao công suất qua năm tháng

Cell N-type TOPCon xuống cấp chậm, kháng PID và LeTID tốt. Năm đầu hao trong 1%, các năm sau trong 0.4% mỗi năm. Nếu sản lượng rơi nhanh hơn ngưỡng đó, phải soi cả hệ thống chứ đừng chỉ nhìn riêng một tấm.[3]

Mặt sau

Mặt sau bị che hoặc bẩn

Phần điện mặt sau sụt khi lưng tấm bị bóng đổ, bám bụi hay nền phản xạ kém. Việc này còn làm lệch dòng giữa các chuỗi. Kỹ thuật chừa khe sau tấm, làm sạch nền và bớt vật cản để dòng các chuỗi đều nhau.[4]

Hồ sơ cần gom khi báo lỗiKhi báo lỗi, bộ hồ sơ nên có mã tấm CS7N-720TB-AG, số serial, ngày lắp, ảnh tấm và đầu nối, chuỗi đang gặp vấn đề cùng trị số Voc và Isc đo được. Đủ những thứ này, kỹ thuật mới khoanh nhanh nguyên nhân và xét tấm có nằm trong diện bảo hành hay không.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành tấm pin Canadian CS7N-720TB-AG Bảo hành

CS7N-720TB-AG có 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính. Năm đầu mức hao tối đa 1%, từ năm sau tối đa 0.4% mỗi năm. Đến cuối năm 30, công suất còn không dưới 87.4% so với nhãn. Cell N-type TOPCon trên nền hai mặt kính xuống cấp chậm nên công suất giữ đều suốt thời hạn.[3]

12 năm

Bảo hành phần cứng

Phần cứng của tấm được bảo hành 12 năm cho lỗi vật liệu và lỗi từ khâu sản xuất, với điều kiện tấm được lắp và chạy đúng quy định. Đây là bảo hành cho thân tấm, tách biệt với bảo hành hiệu suất.[3]

30 năm

Bảo hành hiệu suất tuyến tính

Hiệu suất tuyến tính được bảo hành tới 30 năm. Năm đầu hao trong 1%, mỗi năm sau hao trong 0.4%. Kiểu tuyến tính này cam kết công suất còn lại không tụt dưới mức đã hứa ở từng năm.[3]

87.4%

Mức giữ cuối năm 30

Đến cuối năm thứ 30, công suất thực còn không dưới 87.4% so với công suất nhãn theo cam kết của hãng. Đây là cơ sở để ước sản lượng dài hạn của hệ.[3]

Điều kiện để được bảo hànhBảo hành chỉ có hiệu lực khi tấm được lắp và chạy đúng hướng dẫn, trong ngưỡng tải cơ học, điện áp hệ thống 1500 V và nhiệt độ cho phép. Lúc cần hỗ trợ, chủ đầu tư ghi lại serial, ảnh hiện trạng, vị trí tấm trong chuỗi và mô tả lỗi để khâu kiểm tra nhanh hơn.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối tấm pin Canadian CS7N-720TB-AG VNS

Việt Nam Solar tư vấn cấu hình hệ điện mặt trời dùng tấm pin Canadian CS7N-720TB-AG dựa trên công suất hệ, số tấm mỗi chuỗi, số chuỗi song song, dòng vào MPPT của inverter, khung đỡ, vật tư AC/DC và nhu cầu khai thác mặt sau.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế tấm pin Canadian CS7N-720TB-AG Đánh giá

Phần này nêu lại các trị số của CS7N-720TB-AG theo bốn nhóm: thông số điện, mặt sau, hệ số nhiệt và cơ khí. Tấm cho 720 Wp, hiệu suất 23.2%, Voc 48.7 V, Isc 18.69 A, làm việc tới 1500 V. Khối lượng tấm là 37.8 kg, khổ 2384 x 1303 mm. Mỗi mục dưới đây gắn với một con số trong datasheet.[1]

Thông số điện

Voc 48.7 V, Imp 17.67 A

Voc của tấm là 48.7 V, dùng để tính số tấm nối tiếp dưới ngưỡng 1500 V sau khi cộng phần tăng điện áp theo nhiệt độ thấp nhất. Imp là 17.67 A và Isc là 18.69 A, là dòng một chuỗi để đối chiếu với dòng vào MPPT của inverter.[1]

Mặt sau

Hệ số mặt sau 80%

Hệ số mặt sau là 80% (dung sai ±5%). Ở mức lợi mặt sau 20%, Isc đạt 22.43 A và công suất quy đổi đạt 864 W. Phần mặt sau phụ thuộc nền phản xạ và khe hở dưới tấm. Khi khai thác mặt sau, dòng vào MPPT và cầu chì tính theo trị số có mặt sau.[1]

Hệ số nhiệt

Pmax -0.29 %/°C

Hệ số nhiệt Pmax là -0.29 %/°C, Voc là -0.25 %/°C và Isc là +0.05 %/°C. Khi nhiệt độ module tăng trên 25 °C, công suất giảm theo Pmax còn điện áp giảm theo Voc. Ở NMOT, tấm cho 544 W, Voc 46.1 V và Isc 15.07 A.[1]

Cơ khí

37.8 kg, tải 5400/2400 Pa

Tấm hai mặt kính nặng 37.8 kg, khổ 2384 x 1303 x 33 mm. Tải tuyết tối đa là 5400 Pa, tải gió tối đa là 2400 Pa, thử mưa đá viên 35 mm. Khung là hợp kim nhôm anodized. Đây là các trị số cơ khí và giới hạn tải của tấm.[1]

Tóm tắt các con sốCác trị số điện của CS7N-720TB-AG gồm Voc 48.7 V, Isc 18.69 A, Vmp 40.8 V, Imp 17.67 A, điện áp hệ thống 1500 V và cầu chì chuỗi 35 A. Phần cơ khí gồm khối lượng 37.8 kg, tải tuyết 5400 Pa và tải gió 2400 Pa. Phần bảo hành gồm 12 năm phần cứng và 30 năm hiệu suất tuyến tính.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về tấm pin CS7N-720TB-AG Hiểu lầm

Phần lớn hiểu lầm về CS7N-720TB-AG nằm ở khâu ghép chuỗi và kỳ vọng công suất. Sáu cặp dưới đây đối chiếu quan niệm thường gặp với số liệu thật của tấm, gồm ngưỡng 1500 V, Voc 48.7 V, dòng Isc 18.69 A, mức NMOT 544 W và hai loại bảo hành tách biệt.[1]
Hiểu saiCứ ghép thật nhiều tấm một chuỗi là tối ưu.
Cách hiểu đúngSố tấm một chuỗi bị chặn bởi ngưỡng 1500 V. Voc 48.7 V còn nở khi lạnh theo -0.25 %/°C, nên phải tính tại nhiệt thấp nhất để chuỗi không vượt trần.[1]
Hiểu saiInverter nào cũng nhận được dòng của tấm.
Cách hiểu đúngImp 17.67 A và Isc 18.69 A phải nằm trong dòng vào MPPT. Có mặt sau, Isc lên tới 22.43 A, nên số chuỗi song song phải tính theo kịch bản này.[1]
Hiểu saiCông suất 720 Wp là mức luôn đạt được.
Cách hiểu đúng720 Wp chỉ là số ở STC. Ra thực địa, tấm cho mức NMOT là 544 W vì bức xạ yếu hơn và module nóng. Sản lượng thật tính theo điều kiện từng công trình.[1]
Hiểu saiTấm hai mặt luôn cho thêm rất nhiều điện.
Cách hiểu đúngMặt sau giữ hệ số 80%, song phần cộng thực tế tùy nền phản xạ và khe sau tấm. Nền sáng cùng giàn cao thêm nhiều, mái áp sát thêm rất ít.[1]
Hiểu saiĐầu nối hãng nào cũng ghép chung được.
Cách hiểu đúngModule đi với T6 hoặc MC4-EVO2A. Chỉ ghép đầu nối trùng loại, trùng hãng. Trộn hai loại trong một chuỗi sẽ tiếp xúc kém, sinh nhiệt và kém an toàn.[4]
Hiểu saiBảo hành 30 năm là bảo hành mọi thứ.
Cách hiểu đúng30 năm là cho hiệu suất tuyến tính, cuối năm 30 giữ không dưới 87.4%. Phần cứng chỉ bảo hành 12 năm. Hai mốc này tách biệt và áp cho hai nhóm lỗi khác nhau.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về tấm pin Canadian CS7N-720TB-AG FAQ

Mười câu dưới đây gom các điểm cốt lõi của CS7N-720TB-AG dưới góc thiết kế chuỗi: từ Voc, Isc, cách tính số tấm mỗi chuỗi, ngưỡng 1500 V, cầu chì, khả năng hai mặt cho tới mức NMOT và bảo hành. Mọi câu trả lời lấy đúng số liệu của cột 720 Wp.[1]
CS7N-720TB-AG là loại tấm pin gì?
Là module Canadian Solar 720 Wp trong dòng TOPBiHiKu7, dải 132 cell. Tấm dùng cell N-type TOPCon, kết cấu hai mặt kính và thu điện cả hai phía. Hiệu suất module là 23.2%.[1]
Voc và Isc của tấm là bao nhiêu?
Ở STC, Voc 48.7 V và Isc 18.69 A, kèm Vmp 40.8 V và Imp 17.67 A. Voc dùng tính số tấm mỗi chuỗi, Isc và Imp dùng chọn dây, dòng MPPT và cầu chì chuỗi.[1]
Số tấm tối đa một chuỗi tính thế nào?
Lấy ngưỡng 1500 V chia cho Voc 48.7 V, sau khi cộng phần nở điện áp theo hệ số nhiệt Voc -0.25 %/°C tại nhiệt thấp nhất của vùng. Kết quả là số tấm tối đa nối tiếp một chuỗi.[1]
Điện áp hệ thống tối đa của tấm là bao nhiêu?
Là 1500 V theo IEC và UL. Đây là trần để thiết kế chiều dài chuỗi. Phải tính Voc theo nhiệt thấp nhất để tổng điện áp chuỗi không vượt giới hạn này.[1]
Cầu chì chuỗi và cấp bảo vệ của tấm?
Cầu chì chuỗi tối đa là 35 A, cấp bảo vệ Class II. Khi đấu nhiều chuỗi song song, mỗi chuỗi cần cầu chì đúng mức để cô lập sự cố trong dàn.[1]
Tấm phát điện cả hai mặt ra sao?
Là loại hai mặt kính, tấm thu điện cả trước lẫn sau, mặt sau giữ hệ số 80% (±5%). Khi khai thác mặt sau, Isc tăng dần, ở mức lợi 20% lên tới 22.43 A, nên phải tính dư dòng.[1]
Mức công suất NMOT của tấm là bao nhiêu?
Ở NMOT, tấm cho 544 W, Voc 46.1 V, Vmp 38.6 V, Isc 15.07 A, Imp 14.12 A. NMOT gần điều kiện thực tế hơn STC nên dùng để ước sản lượng sát hơn.[1]
Tấm dùng đầu nối, cáp và hộp nối loại nào?
Hộp nối IP68 gắn 3 diode bypass, dây 4.0 mm² theo IEC hoặc 12 AWG theo UL. Dây dài 360 mm ở cực dương và 200 mm ở cực âm. Đầu nối là T6 hoặc MC4-EVO2A.[1]
Một container 40 feet chở được bao nhiêu tấm?
Mỗi pallet xếp 33 tấm. Một container 40 feet HQ chứa 594 tấm, riêng thị trường US và Canada là 495 tấm. Con số này giúp lên kế hoạch vận chuyển và lưu kho cho dự án lớn.[1]
Tấm CS7N-720TB-AG bảo hành bao lâu?
Phần cứng bảo hành 12 năm, hiệu suất tuyến tính 30 năm, cuối năm 30 giữ không dưới 87.4% công suất. Năm đầu hao trong 1%, các năm sau trong 0.4% mỗi năm.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá tấm pin Canadian CS7N-720TB-AG và nhận báo giá Báo giá

Giá tấm pin CS7N-720TB-AG biến động theo thời điểm, số lượng, hình thức mua tấm rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình chuỗi và inverter trước khi báo giá để phương án bám sát công trình.

Với tấm CS7N-720TB-AG, báo giá thường tách theo hai kịch bản. Kịch bản thứ nhất là mua tấm rời để mở rộng hoặc thay thế trong hệ đang vận hành. Kịch bản thứ hai là lắp trọn gói gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, cầu chì chuỗi, thiết bị bảo vệ, tủ điện và công lắp đặt. Hai kịch bản có cấu trúc chi phí khác nhau, nên khảo sát hiện trạng và chốt sơ đồ chuỗi là bước làm trước khi báo giá.

TẤM RỜI

Giá tấm pin CS7N-720TB-AG

Định vị cho chủ đầu tư cần mua riêng tấm để mở rộng số chuỗi, dự phòng hoặc bàn giao cho đội thi công. Báo giá cần xác nhận đúng mã CS7N-720TB-AG, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.
Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời dùng tấm 720 Wp

Định vị cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời. Báo giá phụ thuộc số tấm, số chuỗi, loại inverter, kết cấu mái, chiều dài dây DC và AC, cầu chì chuỗi, tủ điện và điều kiện thi công thực địa.
Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi công suất hệ mong muốn, loại inverter dự kiến, ảnh mái hoặc mặt bằng, địa chỉ công trình, lựa chọn mua tấm rời hay trọn gói và thời gian thi công. Bộ dữ liệu này giúp chốt sơ đồ chuỗi và rút ngắn vòng báo giá.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo

CS7N-720TB-AG là module N-type TOPCon hai mặt kính của Canadian Solar, đạt 720 Wp và hiệu suất 23.2% ở STC. Các trị số dùng cho thiết kế chuỗi gồm Voc 48.7 V, Isc 18.69 A, điện áp hệ thống 1500 V và cầu chì chuỗi 35 A.[1] Module qua IEC 61215, IEC 61730 và UL 61730, kèm 12 năm bảo hành phần cứng và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng CS7N-720TB-AG và tư vấn cấu hình chuỗi cùng inverter cho từng công trình.[5]
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2015 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá CS7N-720TB-AG-Tấm Pin NLMT Canadian Topbihiku7 720WP-132 TOPCon cell

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
