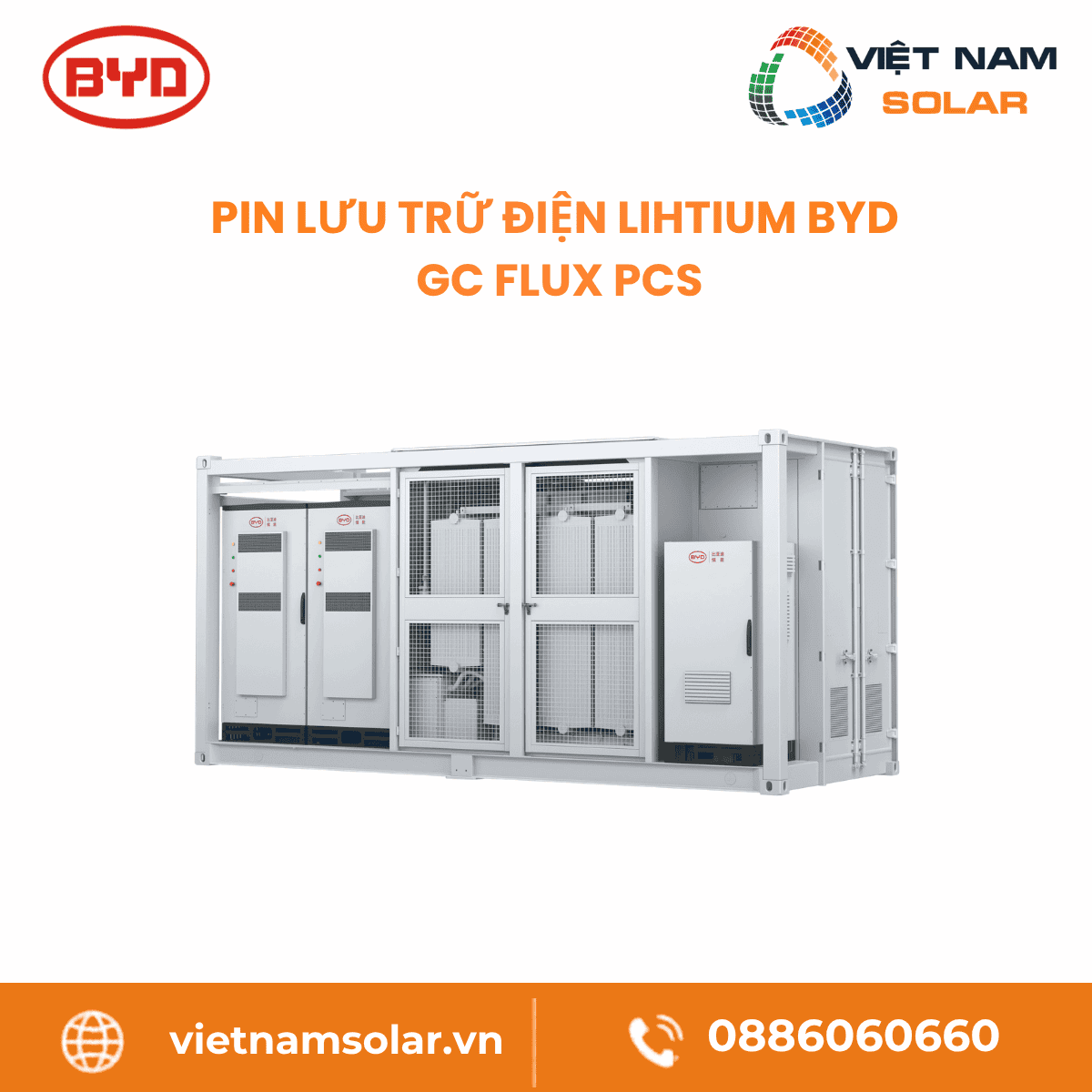

GC Flux PCS – Pin Lưu Trữ Điện Lithium BYD 3500kW – 10000kW
GC Flux PCS – Pin Lưu Trữ Điện Lithium BYD 3500kW – 10000kWGC Flux PCS là bộ chuyển đổi công suất grid-forming thế hệ mới do BYD tự phát triển cho trạm pin lưu trữ điện lithium quy mô lớn, gồm bốn dòng từ BEG3500KTL đến BEG10000KTL với công suất 3.500kW đến 10.000kW.[1] Thiết bị đạt hiệu suất PCS tối đa 99%, quá tải 300% trong 10 giây, mật độ công suất 801kW/m³ và vận hành -40°C đến 60°C.[1][2]
Việt Nam Solar phân phối GC Flux PCS chính hãng, hỗ trợ tư vấn chọn dòng, thiết kế nền móng trạm, đấu nối trung thế và đồng hành trong quá trình vận hành hệ thống.
3500-10000kWCông suất định mức
300%Quá tải 10 giây
99%Hiệu suất PCS
-40~60°CDải vận hành
GC Flux PCS phục vụ các trạm lưu trữ năng lượng nối lưới trung thế, nơi cần nguồn tạo lưới ổn định và mật độ công suất cao.[1][2] Ba giá trị cốt lõi gồm năng lực grid-forming với độ tin cậy, độ ổn định và đáp ứng nhanh, hiệu suất chuỗi biến đổi tới 99% và vỏ bảo vệ IP65 chuẩn ăn mòn C5M cho môi trường khắc nghiệt.[1][2]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
📑 Danh mục bài viết

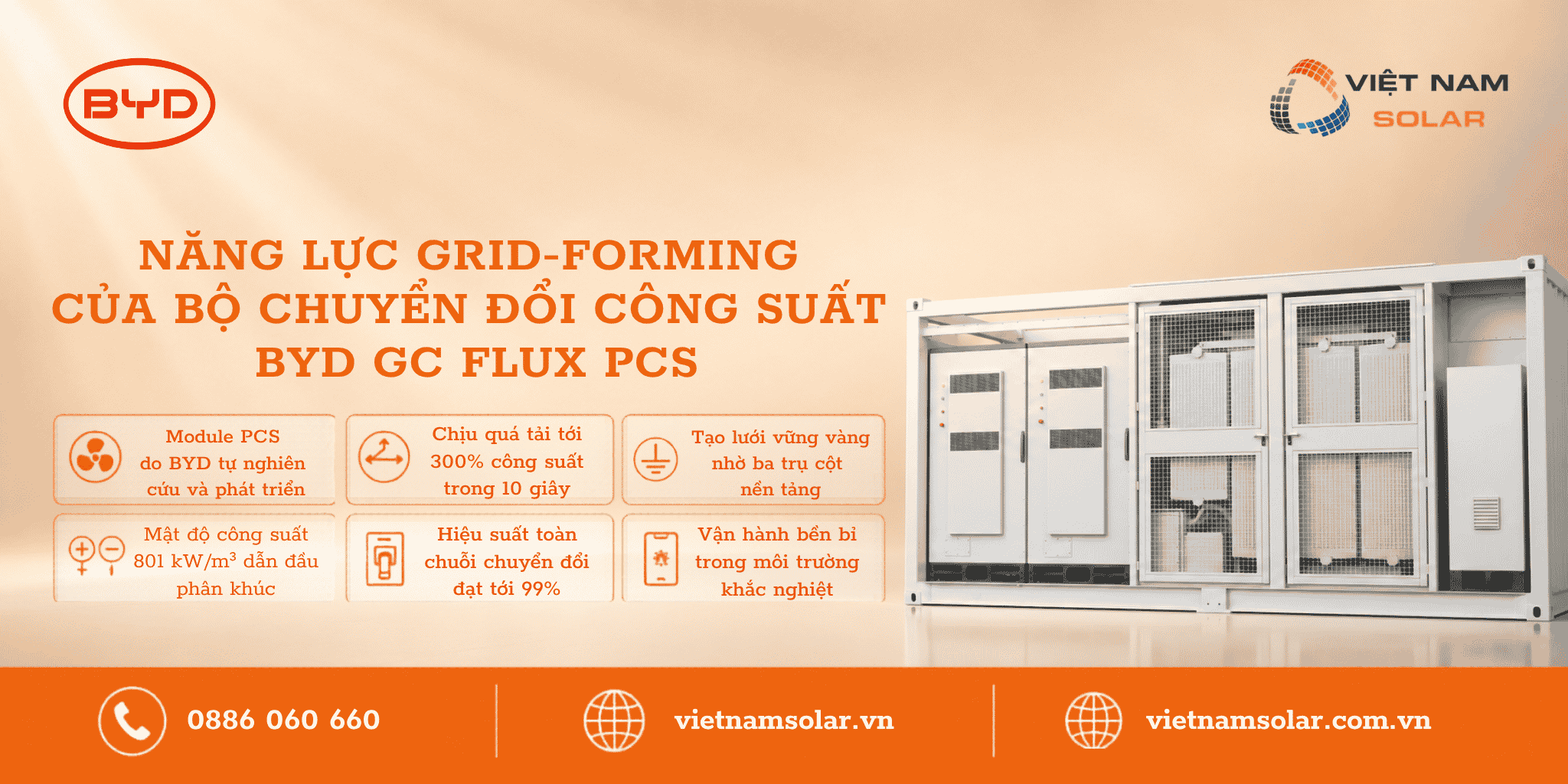

1. Năng lực grid-forming của bộ chuyển đổi công suất BYD GC Flux PCS
GC Flux PCS thuộc nhóm bộ chuyển đổi công suất grid-forming (tạo lưới), chủ động thiết lập và duy trì điện áp cùng tần số của lưới thay vì chỉ bám theo lưới như các PCS truyền thống.[2] Năng lực này được xây dựng trên ba trụ cột cốt lõi là độ tin cậy, độ ổn định và khả năng đáp ứng nhanh, kết hợp cùng khả năng chịu quá tải lên tới 300% trong 10 giây.[2]
Đồng thời, thiết bị vẫn giữ trọn năng lực bám lưới (grid-following) xuất sắc và mang lại chất lượng điện năng vượt trội với méo hài dòng điện luôn dưới 2%.[1]
Module PCS do BYD tự nghiên cứu và phát triển.
BYD trực tiếp thiết kế và sản xuất module PCS thay vì phụ thuộc vào linh kiện mua ngoài, làm chủ hoàn toàn công nghệ lõi của thiết bị.[1] Chuỗi cung ứng khép kín giúp kiểm soát chặt chẽ chất lượng, đồng thời bảo đảm tiến độ giao hàng ổn định cho các dự án quy mô lớn.[2]
Chịu quá tải tới 300% công suất trong 10 giây.
Khả năng chịu quá tải ngắn hạn lên tới 300% giúp thiết bị hỗ trợ khởi động tải nặng và vượt qua các sự kiện đột biến trên lưới một cách an toàn.[2] Ngoài ra, công suất tối đa vẫn được duy trì ở mức 110% định mức khi nhiệt độ môi trường dưới 30°C.[1]
Tạo lưới vững vàng nhờ ba trụ cột nền tảng.
Độ tin cậy, độ ổn định và khả năng đáp ứng nhanh cùng hợp lực tạo nên năng lực grid-forming đặc trưng của thiết bị.[2] Bên cạnh đó, chế độ bám lưới vẫn thích ứng linh hoạt với nhiều điều kiện vận hành khác nhau của lưới điện.[1]
Mật độ công suất 801 kW/m³ dẫn đầu phân khúc.
Mật độ công suất cao hàng đầu phân khúc giúp giảm đáng kể diện tích trạm cần bố trí trên mỗi MW công suất lắp đặt.[1] Nhờ vậy, hai dòng 3.500 kW và 5.000 kW được tích hợp gọn gàng trong khung container tiêu chuẩn 6.058 x 2.438 x 2.896 mm.[1]
Hiệu suất toàn chuỗi chuyển đổi đạt tới 99%.
Hiệu suất tối đa đạt 99% ở biến áp, 99% ở khối PCS và 98% ở khối trung thế MV Skid, mang lại hiệu quả chuyển đổi vượt trội.[1] Mức tổn hao thấp trên từng tầng cộng dồn thành sản lượng điện đáng kể qua toàn bộ vòng đời dự án.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
2. Thông số kỹ thuật GC Flux PCS 3500kW – 10000kW
GC Flux PCS được cung cấp theo bốn dòng BEG3500KTL, BEG5000KTL, BEG7000KTL và BEG10000KTL, tương ứng công suất ra định mức từ 3.500kW đến 10.000kW.[1] Cả bốn dòng cùng sử dụng điện áp ra 690V AC ba dây cộng PE, tần số 50/60Hz và hệ số công suất điều chỉnh linh hoạt trong dải -1 đến +1, đáp ứng yêu cầu kết nối lưới trung thế.[1]
Hai dòng công suất nhỏ có khối lượng 23 và 25 tấn trong khung dài 6.058mm, còn hai dòng công suất lớn nặng 36 và 40 tấn trong khung dài 12.192mm theo chuẩn container.[1]
Thông số kỹ thuật GC Flux PCSGC Flux PCS – Pin Lưu Trữ Điện Lithium BYD 3500kW – 10000kW
⚙ AC Side Grid-connected / Thông số AC nối lưới
System Type / Mã hệ thống
BEG3500KTL · BEG5000KTL · BEG7000KTL · BEG10000KTL[1]
Rated Output Power / Công suất ra định mức
3.500 · 5.000 · 7.000 · 10.000 kW[1]
Maximum Output Power / Công suất ra tối đa
3.850 · 5.500 · 7.700 · 11.000 kVA khi dưới 30°C[1]
Rated AC Voltage / Điện áp AC định mức
690V AC, 3 dây + PE[1]
Rated Frequency / Tần số định mức
50/60 Hz[1]
Power Factor Adjustable Range / Dải hệ số công suất
-1 đến +1[1]
THDi / Méo hài dòng điện
Dưới 2%[1]
⚙ Basic Parameters / Thông số cơ bản
Maximum Efficiency / Hiệu suất tối đa
Biến áp 99%, PCS 99%, khối trung thế 98%[1]
Corrosion Protection / Cấp chống ăn mòn
C3M, C4H, riêng PCS đạt C5M[1]
Operating Temperature / Dải nhiệt độ vận hành
-40°C ~ 60°C, giảm tải khi trên 50°C[1]
Operating Humidity / Dải độ ẩm vận hành
0~100%, không ngưng tụ[1]
Maximum Operating Altitude / Độ cao vận hành tối đa
5.000 m, giảm tải khi trên 3.000 m[1]
Cooling Method / Phương án làm mát
PCS làm mát bằng chất lỏng, khối trung thế làm mát gió cưỡng bức; mật độ công suất 801 kW/m³[1]
Communication Protocol / Giao thức truyền thông
Ethernet / cáp quang, IEC61850 tùy chọn[1]
Dimensions / Kích thước
6.058 x 2.438 x 2.896 mm (2 dòng nhỏ), 12.192 x 2.438 x 2.896 mm (2 dòng lớn)[1]
Weight / Trọng lượng
23 · 25 · 36 · 40 tấn[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá

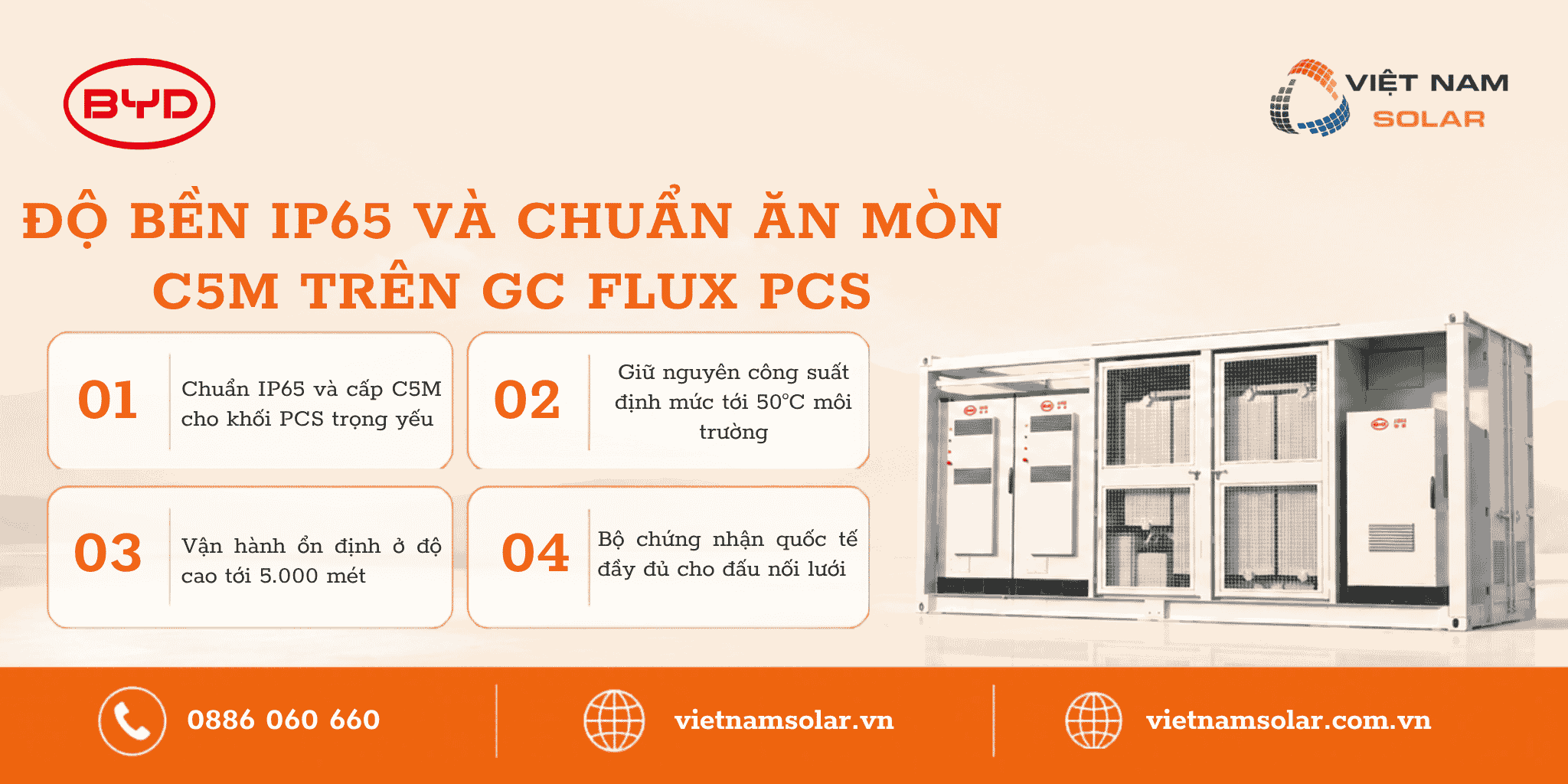

3. Độ bền IP65 và chuẩn ăn mòn C5M trên GC Flux PCS
GC Flux PCS được thiết kế để vận hành ổn định trong môi trường trạm ngoài trời khắc nghiệt, nhờ khối PCS đạt chuẩn bảo vệ IP65 chống bụi, chống nước cùng cấp chống ăn mòn C5M.[1] Dải nhiệt độ vận hành trải rộng từ -40°C đến 60°C với độ ẩm 0-100% không ngưng tụ, phù hợp cho hầu hết mọi vùng khí hậu tại Việt Nam.[1]
Đặc biệt, thiết bị duy trì đầy đủ công suất định mức cho tới mức nhiệt 50°C môi trường và chỉ bắt đầu giảm tải khi vượt qua ngưỡng này.[1]
Chuẩn IP65 và cấp C5M cho khối PCS trọng yếu.
Khối PCS được thiết kế kín bụi hoàn toàn, chịu được tia nước áp lực mạnh và đạt cấp chống ăn mòn C5M dành riêng cho môi trường ven biển giàu muối.[1] Các bộ phận còn lại của hệ thống đạt chuẩn IP54 chống bụi, chống nước cùng cấp chống ăn mòn C3M và C4H, bảo đảm độ bền tổng thể.[1]
Giữ nguyên công suất định mức tới 50°C môi trường.
Trong khi nhiều dòng PCS phải giảm công suất ngay từ mức 40°C, GC Flux PCS vẫn duy trì đủ tải cho tới 50°C nhiệt độ môi trường.[1][2] Khi nhiệt độ xuống dưới 30°C, công suất tối đa của thiết bị còn đạt tới 110% giá trị định mức.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
4. Bốn dòng BEG trong dải công suất GC Flux PCS
Dải sản phẩm GC Flux PCS gồm bốn dòng được chia thành hai cỡ khung container: BEG3500KTL và BEG5000KTL dùng chung container 6.058 mm, trong khi BEG7000KTL và BEG10000KTL dùng container 12.192 mm.[1] Cả bốn dòng đều có chiều cao 2.896 mm, chiều sâu 2.438 mm và tích hợp sẵn biến áp cùng khối trung thế MV Skid trong một khối thống nhất.[1]
Chủ đầu tư có thể lựa chọn dòng phù hợp theo công suất trạm, với dải công suất từ 3.500 kW đến 10.000 kW đáp ứng linh hoạt từ trạm lưu trữ quy mô vừa cho tới nhà máy điện lớn.[1][2]
BEG3500KTL và BEG5000KTL cho trạm quy mô vừa.
Hai dòng công suất 3.500 kW và 5.000 kW có khối lượng lần lượt 23 và 25 tấn, gói gọn trong khung container 6.058 x 2.438 x 2.896 mm.[1] Khi nhiệt độ môi trường dưới 30°C, công suất tối đa của hai dòng này đạt tới 3.850 và 5.500 kVA.[1]
BEG7000KTL và BEG10000KTL cho nhà máy lớn.
Hai dòng công suất 7.000 kW và 10.000 kW có khối lượng lần lượt 36 và 40 tấn, tích hợp trong khung container 12.192 x 2.438 x 2.896 mm.[1] Khi nhiệt độ môi trường dưới 30°C, công suất tối đa của hai dòng này đạt tới 7.700 và 11.000 kVA.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
5. Tài liệu kỹ thuật chính hãng GC Flux PCS
Việt Nam Solar tổng hợp 13 tài liệu cho GC Flux PCS: 8 tài liệu sản phẩm dạng PDF và 5 liên kết web tra cứu.[1][3] Bảng thông số chính hãng công bố đủ tham số AC, hiệu suất, môi trường và bộ chứng nhận nối lưới.[1]
Tài liệu gốc do BYD Energy Storage phát hành và cập nhật trên trang chính thức bydenergy.com.[2]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
6. Chuẩn bị hạ tầng lắp đặt cho GC Flux PCS
Hạ tầng cho GC Flux PCS được tính theo khối container tích hợp: nền móng phải chịu tải trọng từ 23 đến 40 tấn tùy dòng, với đế móng kích thước 6.058mm hoặc 12.192mm nhân 2.438mm và chiều cao khối 2.896mm.[1] Điểm đấu nối điện sử dụng cấp 690V AC ba dây cộng PE trước khi nâng áp qua khối trung thế tích hợp sẵn trong container.[1]
Về kênh truyền thông, chủ đầu tư chuẩn bị hạ tầng Ethernet hoặc cáp quang, bổ sung giao thức IEC61850 khi trạm biến áp yêu cầu tích hợp SCADA.[1]
Nền móng thiết kế theo đúng cỡ container.
Hai dòng công suất nhỏ đặt trên khung 6.058 x 2.438mm với khối lượng tới 25 tấn, còn hai dòng công suất lớn đặt trên khung 12.192 x 2.438mm với khối lượng lên đến 40 tấn.[1] Chiều cao khối 2.896mm cần cộng thêm khoảng không gian thao tác và bảo trì hợp lý xung quanh tủ.[1]
Vận chuyển và nâng hạ thuận tiện theo chuẩn container.
Kích thước tuân theo chuẩn container tiêu chuẩn giúp thuê phương tiện vận chuyển thông dụng, hạn chế phát sinh chi phí logistics đặc thù.[1] Kế hoạch cẩu lắp cần được tính toán chính xác theo trọng lượng thực tế từ 23 đến 40 tấn của từng dòng thiết bị.[1]
Đấu nối và nâng áp lên cấp trung thế ngay trong khối.
Điện áp đầu ra 690V AC được nâng lên cấp trung thế thông qua biến áp và MV Skid đã tích hợp sẵn trong khối, giúp rút gọn khối lượng thi công tại hiện trường.[1] Hồ sơ nối lưới có thể dựa trên các chứng nhận G99 và IEC 62477 mà thiết bị đã đạt được.[1]
Kết nối truyền thông và giám sát toàn trạm.
Ethernet hoặc cáp quang là kênh truyền thông tiêu chuẩn, trong khi giao thức IEC61850 là tùy chọn dành cho các trạm biến áp có mức độ tự động hóa cao.[1] Nhờ đó, GC Flux PCS được tích hợp trơn tru vào hệ thống điều khiển và giám sát trạm hiện hữu của chủ đầu tư.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá

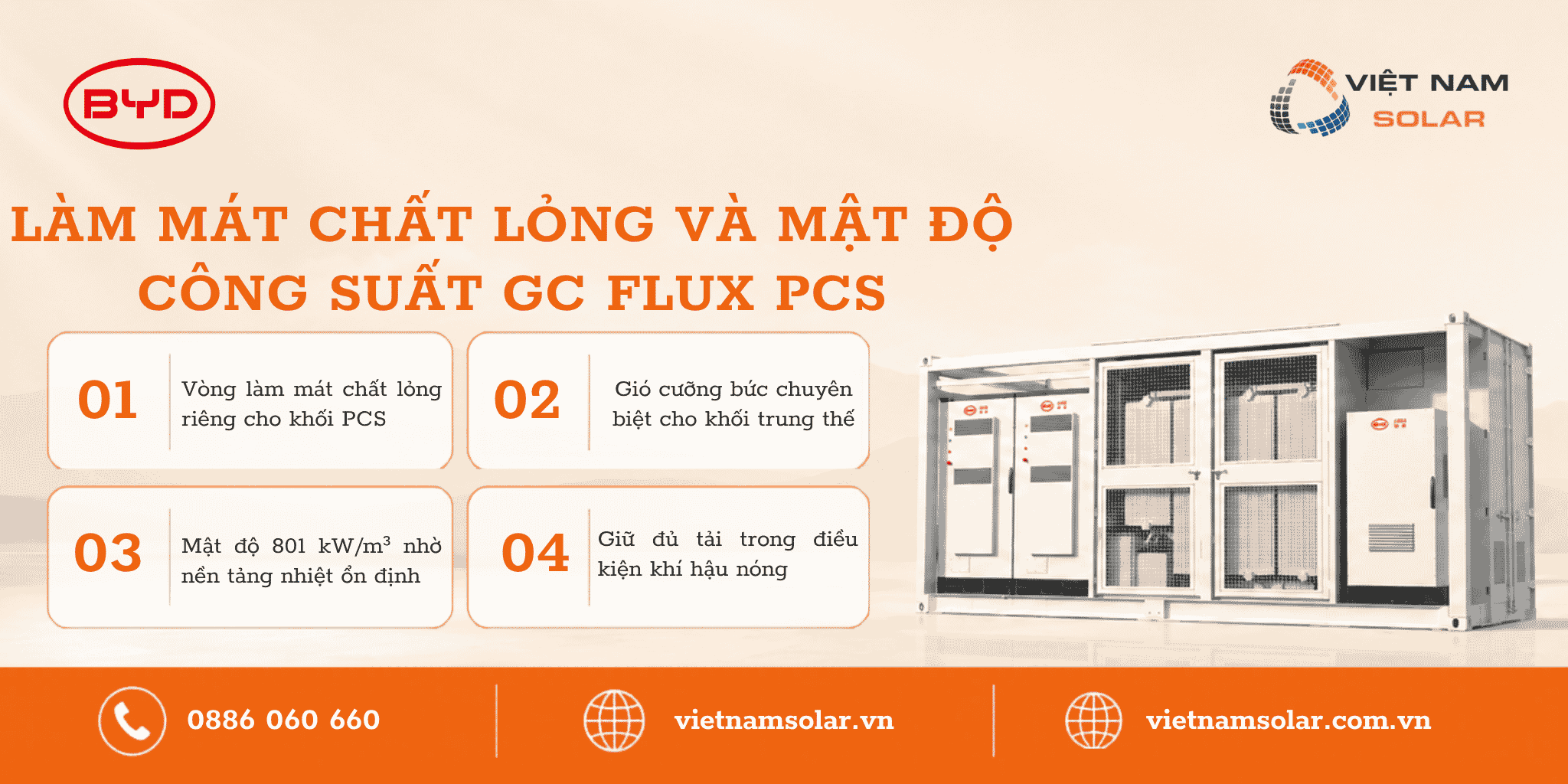

7. Làm mát chất lỏng và mật độ công suất GC Flux PCS
Khối PCS của GC Flux sử dụng công nghệ làm mát chất lỏng, trong khi khối trung thế dùng gió cưỡng bức, tạo thành hai vòng tản nhiệt độc lập hoạt động song song.[1] Làm mát chất lỏng giúp giữ nhiệt độ linh kiện luôn ổn định và chính là nền tảng để thiết bị đạt mật độ công suất ấn tượng 801 kW/m³.[1]
Nhờ năng lực tản nhiệt vượt trội, thiết bị duy trì đầy đủ công suất định mức tới ngưỡng nhiệt độ môi trường 50°C mà không cần giảm tải.[1]
Vòng làm mát chất lỏng riêng cho khối PCS.
Môi chất lỏng dẫn nhiệt ra khỏi các van bán dẫn nhanh hơn nhiều so với không khí, qua đó giảm mạnh dao động nhiệt và kéo dài tuổi thọ linh kiện.[1] Nhờ giải pháp này, khối PCS đạt cấp bảo vệ IP65 chống bụi và chống nước mà không cần khe gió hở như thiết kế làm mát bằng không khí.[1]
Gió cưỡng bức chuyên biệt cho khối trung thế.
Biến áp và MV Skid được tản nhiệt bằng hệ thống quạt cưỡng bức thiết kế riêng, phù hợp với đặc tính tỏa nhiệt của thiết bị trung thế.[1] Hai vòng làm mát tách biệt hoàn toàn giúp kỹ thuật viên bảo trì độc lập từng khối mà không ảnh hưởng đến khối còn lại.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
8. Chất lượng điện năng và đáp ứng lưới của GC Flux PCS
GC Flux PCS phát điện với độ méo hài dòng THDi dưới 2% và hệ số công suất điều chỉnh linh hoạt trong trọn dải từ -1 đến +1.[1] Chế độ grid-forming tạo ra điện áp và tần số tham chiếu ổn định cho lưới yếu, trong khi chế độ bám lưới grid-following thích ứng linh hoạt với nhiều điều kiện vận hành khác nhau của lưới.[1][2]
Nhờ bộ điều khiển tự phát triển với tốc độ đáp ứng nhanh, thiết bị hỗ trợ ổn định lưới hiệu quả trong các sự kiện dao động tần số và điện áp.[2]
Độ méo hài dòng luôn được giữ dưới 2%.
Chỉ số THDi thấp giúp bảo toàn chất lượng điện năng cho các phụ tải nhạy cảm đấu nối gần trạm, hạn chế nhiễu và sóng hài lan truyền.[1] Chứng nhận G99 xác nhận hành vi nối lưới của thiết bị tuân thủ đầy đủ các quy định kỹ thuật.[1]
Hệ số công suất điều chỉnh trọn dải -1 đến +1.
Khả năng điều chỉnh trong toàn dải từ -1 đến +1 cho phép trạm phát hoặc thu công suất phản kháng linh hoạt theo lệnh của đơn vị điều độ.[1] Nhờ đó, trạm có thể tham gia dịch vụ phụ trợ điều chỉnh điện áp mà không cần đầu tư thêm thiết bị bù riêng.[1]
Tạo lập lưới chủ động cho khu vực lưới yếu.
Chế độ grid-forming chủ động giữ điện áp và tần số tham chiếu ngay cả khi lưới suy yếu hoặc chuyển sang vận hành tách đảo.[2] Ba trụ cột tin cậy, ổn định và đáp ứng nhanh cùng bảo đảm cho thiết bị vận hành với hành vi nhất quán trong mọi tình huống.[2]
Năng lực quá tải mạnh cho các sự kiện ngắn.
Khả năng quá tải 300% trong 10 giây giúp thiết bị hấp thụ dòng xung khởi động và hỗ trợ cấp dòng ngắn mạch trong các sự kiện sự cố.[2] Ở điều kiện dưới 30°C, công suất liên tục còn dư khoảng 10% so với mức định mức tiêu chuẩn.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
9. Ứng dụng trạm lưu trữ quy mô lớn với GC Flux PCS
GC Flux PCS kết hợp cùng các khối pin lưu trữ lithium BYD để tạo thành trạm lưu trữ điện hoàn chỉnh, với công suất mỗi khối biến đổi trải từ 3.500kW đến 10.000kW.[1][2] Nhờ khả năng ghép song song nhiều khối theo bội số, hệ thống dễ dàng mở rộng để phục vụ nhà máy điện mặt trời, khu công nghiệp và lưới điện siêu nhỏ ở quy mô lớn.[2]
Việc tuân thủ tiêu chuẩn G99 và giao thức IEC61850 còn cho phép trạm tham gia thị trường dịch vụ phụ trợ và điều độ lưới một cách thuận lợi.[1]
Nhà máy điện mặt trời kết hợp lưu trữ để tối ưu doanh thu phát điện.
Trạm lưu trữ giúp dịch chuyển sản lượng từ giờ nắng sang khung giờ cao điểm, đồng thời hạn chế tình trạng cắt giảm công suất khi lưới quá tải.[2] Dải công suất 3.500 đến 10.000kW của GC Flux PCS phù hợp để ghép nối với các cụm nghịch lưu quang điện quy mô lớn.[1]
Ổn định lưới điện khu công nghiệp, bảo vệ dây chuyền sản xuất liên tục.
Chế độ grid-forming chủ động duy trì điện áp và tần số ổn định cho phụ tải sản xuất ngay cả khi lưới dao động mạnh.[2] Khả năng chịu quá tải tới 300% trong 10 giây cho phép hệ thống hấp thụ dòng xung khi khởi động các động cơ công suất lớn.[2]
Cấp điện cho lưới siêu nhỏ và vùng đảo xa nguồn lưới quốc gia.
Chế độ tạo lưới cung cấp nguồn điện áp tham chiếu, giúp khu vực vận hành tách đảo một cách an toàn và có kiểm soát.[2] Dải nhiệt độ vận hành rộng từ -40°C đến 60°C giúp thiết bị hoạt động ổn định tại những địa bàn có khí hậu khắc nghiệt.[1]
Tham gia thị trường dịch vụ phụ trợ hệ thống điện quốc gia.
Hệ số công suất điều chỉnh trọn dải cùng khả năng đáp ứng nhanh cho phép trạm tham gia điều chỉnh tần số và điện áp cho lưới.[1][2] Giao thức IEC61850 kết nối trực tiếp vào hệ thống SCADA điều độ, thuận tiện cho vận hành và giám sát từ xa.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
10. Việt Nam Solar phân phối GC Flux PCS chính hãng BYD
Việt Nam Solar phân phối thiết bị lưu trữ BYD và tư vấn trọn gói giải pháp trạm dùng GC Flux PCS.[3] Đội ngũ kỹ sư tính chọn dòng theo công suất trạm, thiết kế nền móng container và phương án đấu nối trung thế theo chuẩn hãng.[1]
Bạn gọi hotline 088.60.60.660 hoặc gửi email để nhận tư vấn và báo giá theo quy mô dự án.[4]
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp lưu trữ năng lượng BYD tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[3][4]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
11. Giá trị đầu tư khi chọn GC Flux PCS cho dự án
Giá trị đầu tư của GC Flux PCS được thể hiện qua hiệu suất chuỗi lên tới 99%, mật độ công suất 801kW/m³ và khả năng giữ đủ tải ở nhiệt độ tới 50°C.[1] Nhờ tổn hao thấp và diện tích trạm nhỏ gọn, thiết bị góp phần giảm chi phí trên mỗi MWh điện phát ra trong suốt vòng đời dự án.[1]
Đổi lại, chủ đầu tư cần chuẩn bị hạ tầng cẩu nâng và nền móng phù hợp cho các kiện thiết bị nặng từ 23 đến 40 tấn.[1]
Điểm cộng nổi bật về hiệu suất và độ bền vận hành.
Thiết bị đạt hiệu suất PCS 99%, chịu quá tải 300% trong 10 giây, cấp bảo vệ IP65 với chống ăn mòn C5M và dải nhiệt vận hành rộng từ -40°C đến 60°C.[1][2] Bốn dòng công suất phủ dải từ 3.500kW đến 10.000kW, gói gọn trong hai cỡ khung theo chuẩn container.[1]
Điểm cần kiểm tra kỹ trước khi triển khai lắp đặt.
Kiện hàng nặng từ 23 đến 40 tấn đòi hỏi nền móng vững chắc và phương án cẩu nâng chuyên dụng ngay tại công trường.[1] Khi vận hành ở độ cao trên 3.000m hoặc nhiệt độ môi trường trên 50°C, thiết bị sẽ giảm tải theo đúng thiết kế của nhà sản xuất.[1]
Phù hợp nhất với các dự án lưu trữ quy mô lớn.
Giải pháp lý tưởng cho nhà máy điện mặt trời kèm lưu trữ, trạm điều tần và khu công nghiệp cần chức năng grid-forming.[2] Đặc biệt phù hợp với những dự án muốn tối ưu diện tích trạm nhờ mật độ công suất cao 801kW/m³.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
12. Cách hiểu sai về bộ chuyển đổi công suất GC Flux PCS
Phần lớn cách hiểu sai về GC Flux PCS bắt nguồn từ việc đánh đồng bộ chuyển đổi công suất grid-forming với nghịch lưu bám lưới thông thường, trong khi hai dòng thiết bị này khác nhau về bản chất vai trò với lưới điện.[2] Bốn ngộ nhận dưới đây là những điểm hay bị nhầm lẫn nhất khi các chủ đầu tư lập dự toán cho trạm lưu trữ và nối lưới trung thế.[1]
Việc đối chiếu kỹ bảng thông số kỹ thuật ngay từ đầu sẽ giúp bạn chọn đúng dòng công suất và tránh phát sinh chi phí ngoài dự kiến ở giai đoạn thiết kế.[1]
Ngộ nhận: Bộ chuyển đổi công suất nào cũng như nhau, chỉ khác ở con số công suất.
Do bảng chào giá thường chỉ nêu công suất kW nên trên giấy tờ các dòng PCS trông gần như giống hệt nhau, khiến người mua dễ chọn thiết bị chỉ dựa trên đơn giá trên mỗi kW.
Thực tế: GC Flux là PCS grid-forming, khác biệt căn bản về vai trò với lưới điện.
GC Flux PCS chủ động tạo ra điện áp và tần số tham chiếu cho lưới dựa trên ba trụ cột tin cậy, ổn định và đáp ứng nhanh, đồng thời hỗ trợ cả chế độ grid-following.[2] Trong khi đó, nghịch lưu bám lưới thông thường chỉ hòa đồng bộ theo lưới sẵn có và không thể đảm nhận vai trò tạo lưới này.[2]
Ngộ nhận: Hiệu suất 99% chỉ là con số đẹp trên tài liệu, không tạo khác biệt thực tế.
Nhiều người mua có xu hướng bỏ qua chênh lệch một vài phần trăm hiệu suất vì cho rằng khoảng cách đó quá nhỏ để tác động tới hiệu quả đầu tư.
Thực tế: Tổn hao cộng dồn thành một khoản tiền lớn theo suốt vòng đời dự án.
Chuỗi hiệu suất 99% ở biến áp, 99% ở khối PCS và 98% ở khối trung thế của GC Flux đạt được nhờ module do BYD tự phát triển kết hợp làm mát chất lỏng.[1] Với một trạm 10 MW, mỗi phần trăm tổn hao tương ứng hàng trăm kW hao phí liên tục, tích lũy thành sản lượng điện đáng kể trong hàng chục năm vận hành.[1]
Ngộ nhận: Trời nóng thì bộ chuyển đổi công suất nào cũng phải giảm tải sớm.
Kinh nghiệm với các thế hệ thiết bị cũ khiến nhiều chủ đầu tư mặc định phải dự phòng dư công suất rất lớn để bù cho tình trạng sụt tải khi nhiệt độ môi trường tăng cao.
Thực tế: GC Flux giữ nguyên công suất định mức tới tận 50°C môi trường.
Ngưỡng bắt đầu giảm tải của GC Flux được đặt ở mức nhiệt độ môi trường trên 50°C, còn dưới 30°C thiết bị vẫn phát tối đa tới 110% công suất định mức, và toàn dải làm việc trải rộng từ -40°C đến 60°C.[1] Nhờ vậy, việc tính toán dự phòng công suất trở nên chính xác hơn và chủ đầu tư có thể giảm số khối thiết bị cần mua.[1]
Ngộ nhận: Container thiết bị nào cũng vận chuyển và lắp đặt như nhau.
Vì lớp vỏ ngoài trông giống container tiêu chuẩn nên nhiều người lầm tưởng đây là kiện hàng thông thường, có thể vận chuyển và cẩu hạ bằng phương án phổ biến.
Thực tế: Trọng lượng từ 23 đến 40 tấn quyết định trực tiếp phương án vận chuyển và móng.
Dòng lớn nhất nặng tới 40 tấn trong khung container 12.192 mm, bắt buộc phải dùng xe siêu trường siêu trọng và cẩu chuyên dụng để tập kết.[1] Do đó, nền móng của trạm phải được thiết kế đủ khả năng chịu tải và hoàn thiện trước ngày giao hàng để bảo đảm tiến độ lắp đặt.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
13. Hỏi nhanh đáp gọn về GC Flux PCS 3500kW – 10000kW
Khi triển khai dự án, khách hàng thường tập trung vào tám vấn đề cốt lõi của GC Flux PCS: dải công suất, khả năng quá tải, hiệu suất, giải pháp làm mát, khả năng chịu môi trường, giao thức truyền thông, kích thước vận chuyển và các tiêu chuẩn nối lưới.[1][2] Có bốn con số nền tảng nên ghi nhớ trước tiên: dải công suất 3.500 đến 10.000 kW, khả năng quá tải 300% trong 10 giây, hiệu suất tối đa 99% và dải nhiệt độ làm việc từ -40°C đến 60°C.[1][2]
Với những câu hỏi riêng gắn với đặc thù từng dự án, bạn vui lòng gọi hotline 088.60.60.660 để đội ngũ kỹ sư Việt Nam Solar tư vấn và giải đáp trực tiếp.[4]
01GC Flux PCS có những mức công suất nào?
GC Flux PCS gồm bốn dòng BEG3500KTL, BEG5000KTL, BEG7000KTL và BEG10000KTL, tương ứng công suất định mức 3.500, 5.000, 7.000 và 10.000 kW. Nhờ dải công suất trải rộng này, thiết bị phù hợp cho cả trạm lưu trữ quy mô vừa lẫn các dự án nối lưới trung thế công suất lớn.[1]
02Khả năng quá tải của thiết bị ra sao?
03Hiệu suất từng khối là bao nhiêu?
Theo bảng thông số chính hãng, biến áp đạt hiệu suất 99%, khối PCS đạt 99% và khối trung thế đạt 98%. Chuỗi hiệu suất cao này giúp giảm đáng kể tổn hao tích lũy theo suốt vòng đời dự án, nhất là với các trạm công suất lớn vận hành liên tục.[1]
04Thiết bị làm mát bằng gì?
Khối PCS sử dụng công nghệ làm mát bằng chất lỏng, giúp giải nhiệt hiệu quả và giữ mật độ công suất cao lên tới 801 kW/m³. Trong khi đó khối trung thế được làm mát bằng gió cưỡng bức, hai vòng làm mát hoạt động độc lập để tối ưu độ ổn định.[1]
05Đặt ngoài trời vùng ven biển được không?
Hoàn toàn được. Khối PCS đạt cấp bảo vệ IP65 chống bụi và tia nước, kết hợp cấp chống ăn mòn C5M dành riêng cho môi trường biển khắc nghiệt, còn phần còn lại của hệ thống đạt cấp IP54. Nhờ đó thiết bị vận hành ổn định khi lắp đặt ngoài trời tại các khu vực ven biển.[1]
06Trạm giao tiếp với thiết bị bằng giao thức nào?
07Kích thước và trọng lượng vận chuyển thế nào?
Hai dòng nhỏ nằm trong khung container 6.058 x 2.438 x 2.896 mm với trọng lượng lần lượt 23 và 25 tấn. Hai dòng lớn hơn dùng khung 12.192 x 2.438 x 2.896 mm, nặng 36 và 40 tấn, nên cần chuẩn bị phương án xe siêu trường và cẩu chuyên dụng khi vận chuyển.[1]
1. Grid-forming2. Thông số3. Độ bền4. Bốn dòng5. Tài liệu6. Hạ tầng7. Làm mát8. Điện năng9. Ứng dụng10. Việt Nam Solar11. Đầu tư12. Hiểu sai13. Hỏi đáp14. Báo giá
14. Dự toán chi phí và báo giá GC Flux PCS
Dự toán chi phí GC Flux PCS được xác định theo dòng công suất lựa chọn, chi phí nền móng container, phương án cẩu và vận chuyển kiện hàng nặng từ 23 đến 40 tấn, cùng hạ tầng đấu nối trung thế của trạm.[1] Bên cạnh đó, cấu hình grid-forming và tùy chọn giao thức IEC 61850 cũng ảnh hưởng trực tiếp đến hạng mục điều khiển và tự động hóa trạm, nên cần được tính đến ngay từ khâu lập dự toán.[1][2]
Để nhận báo giá đúng quy mô ngay từ lần trao đổi đầu tiên, bạn vui lòng cung cấp công suất trạm, mặt bằng lắp đặt và tiến độ dự kiến để đội ngũ Việt Nam Solar tư vấn phương án tối ưu nhất.[4]
Nhận báo giá nhanh
Gọi ngay Việt Nam Solar để được kiểm tra giá GC Flux PCS theo từng dòng công suất, kèm chứng từ, phương án vận chuyển siêu trường và thời gian triển khai cụ thể cho dự án của bạn.
Gửi hồ sơ dự án qua email
Gửi công suất trạm, sơ đồ một sợi, mặt bằng lắp đặt và tiến độ dự kiến để kỹ sư Việt Nam Solar tư vấn chọn dòng phù hợp và báo giá nhanh chóng.
Tư vấn kỹ thuật
Đội ngũ kỹ thuật đồng hành cùng chủ đầu tư từ khâu chọn dòng, thiết kế nền móng, đấu nối trung thế, cấu hình giao thức truyền thông cho đến hoàn thiện hồ sơ nghiệm thu dự án.
Tài liệu tham khảo
Đánh giá GC Flux PCS - Pin Lưu Trữ Điện Lihtium BYD 3500kW - 10000KW
Lọc đánh giá
Nhà Phân Phối
| 11/05/2026
Thảo luận
