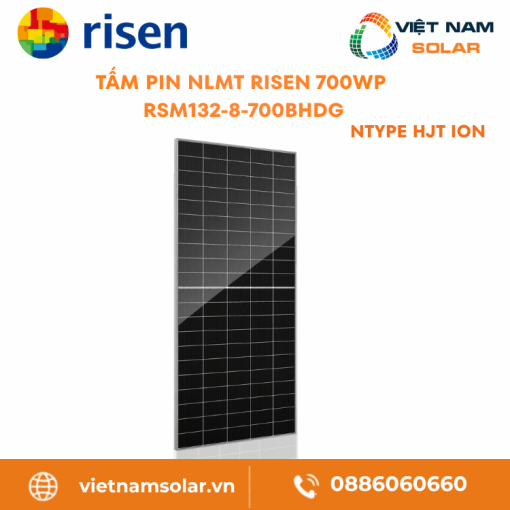

Tấm Pin NLMT Risen 700Wp – RSM132-8-700BHDG – Hyper-ion
RSM132-8-700BHDG là tấm pin 700Wp của dòng Hyper-ion. Lõi tấm dùng cell n-type HJT, hai phía bọc kính và khung nhôm viền quanh. Cả mặt trước và mặt sau đều thu được ánh sáng nên tấm thuộc loại hai mặt.[1]
Pmax đạt 700Wp và hiệu suất module 22,5% khi đo ở STC. Cùng điều kiện đó, Voc là 49,83V, Isc 17,82A, Vmpp 41,78V và Impp 16,77A. Dung sai công suất 0~+3% giữ cho số đo thực không thấp hơn 700Wp.[1]
Hai lớp kính dày 2,0mm mỗi bên. Hệ số nhiệt công suất −0,24%/°C cho thấy công suất hao rất ít khi tấm nóng lên. Trên nền sáng phản xạ, mặt sau thu thêm điện ở hệ số hai mặt 90 ±5%.[1]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin RSM132-8-700BHDG
- 2. Thông số kỹ thuật tấm pin RSM132-8-700BHDG
- 3. Chứng nhận và tiêu chuẩn của tấm pin RSM132-8-700BHDG
- 4. Các model cùng series Hyper-ion
- 5. Tài liệu kỹ thuật tấm pin RSM132-8-700BHDG
- 6. Hướng dẫn lắp đặt tấm pin RSM132-8-700BHDG
- 7. Bảo trì định kỳ tấm pin RSM132-8-700BHDG
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin RSM132-8-700BHDG
- 9. Chính sách bảo hành tấm pin RSM132-8-700BHDG
- 10. Việt Nam Solar, nhà phân phối tấm pin Risen RSM132-8-700BHDG
- 11. Đánh giá thực tế tấm pin RSM132-8-700BHDG
- 12. Hiểu lầm phổ biến về tấm pin RSM132-8-700BHDG
- 13. Câu hỏi thường gặp về tấm pin RSM132-8-700BHDG
- 14. Giá tấm pin RSM132-8-700BHDG và nhận báo giá
1. Tính năng nổi bật của tấm pin RSM132-8-700BHDG Nổi bật
700Wp với hiệu suất 22,5%
Tấm cho Pmax 700Wp ở hiệu suất module 22,5% khi đo theo STC. Cùng một mét vuông mái, hiệu suất cao đồng nghĩa công suất thu được nhiều hơn, kéo theo số tấm phải lắp giảm xuống.[1]
Cell n-type HJT, suy giảm ban đầu thấp
Nền n-type HJT giúp tấm tránh suy giảm do bo (boron-oxygen) và ghìm cả LID lẫn PID. Phần công suất hụt đi trong giai đoạn đầu vì thế ít hơn so với cell p-type.[1]
Hai mặt kính giúp mặt sau góp điện
Hệ số hai mặt 90 ±5% cho thấy mặt sau cũng góp điện. Nền sáng giúp phần cộng thêm đạt khoảng 10%, đưa tổng công suất lên chừng 770Wp. Tấm một mặt không có khoản điện này.[1]
Pmax giảm chậm với hệ số −0,24%/°C
Với hệ số nhiệt công suất −0,24%/°C, công suất chỉ hụt nhẹ mỗi khi nhiệt độ tấm lên cao. Con số này nhỏ hơn cell p-type, nhờ vậy trời nóng tấm vẫn bám công suất tốt.[1]
2. Thông số kỹ thuật tấm pin RSM132-8-700BHDG Thông số
Đặc tính điện (Electrical Data, STC)
| Model type / Mã sản phẩm | RSM132-8-700BHDG[1] |
| Test condition / Điều kiện đo | STC: 1000 W/m², cell 25°C, AM1.5[1] |
| Maximum power (Pmax) / Công suất cực đại | 700 Wp[1] |
| Open circuit voltage (Voc) / Điện áp hở mạch | 49,83 V[1] |
| Voltage at Pmax (Vmpp) / Điện áp điểm công suất cực đại | 41,78 V[1] |
| Short circuit current (Isc) / Dòng ngắn mạch | 17,82 A[1] |
| Current at Pmax (Impp) / Dòng điểm công suất cực đại | 16,77 A[1] |
| Module efficiency / Hiệu suất module | 22,5 %[1] |
| Power tolerance / Dung sai công suất | 0~+3%[1] |
| Bifaciality factor / Hệ số hai mặt | 90 ±5%[1] |
Đặc tính điện mặt sau (BNPI)
| Test condition / Điều kiện đo | BNPI: mặt trước 1000 + mặt sau 135 W/m², 25°C[1] |
| Maximum power (Pmax) / Công suất cực đại | 785 Wp[1] |
| Open circuit voltage (Voc) / Điện áp hở mạch | 49,83 V[1] |
| Short circuit current (Isc) / Dòng ngắn mạch | 19,98 A[1] |
| Voltage at Pmax (Vmpp) / Điện áp điểm công suất cực đại | 41,78 V[1] |
| Current at Pmax (Impp) / Dòng điểm công suất cực đại | 18,78 A[1] |
Hiệu suất tăng thêm 10% mặt sau (Rear gain)
| Test condition / Điều kiện đo | Mặt sau tăng thêm 10%, tổng tương đương[1] |
| Pmax + 10% / Tổng công suất khi cộng 10% mặt sau | 770 Wp[1] |
| Voc + 10% / Điện áp hở mạch tương đương | 49,83 V[1] |
| Isc + 10% / Dòng ngắn mạch tương đương | 19,60 A[1] |
| Vmpp + 10% / Điện áp điểm cực đại tương đương | 41,78 V[1] |
| Impp + 10% / Dòng điểm cực đại tương đương | 18,45 A[1] |
Cấu tạo sản phẩm (Mechanical Data)
| Cell type / Loại cell | N-type HJT (heterojunction)[1] |
| Cell configuration / Cấu hình cell | 132 cell (6×11 + 6×11)[1] |
| Dimensions (L×W×H) / Kích thước dài × rộng × dày | 2384 × 1303 × 33 mm[1] |
| Weight / Khối lượng | 37,5 kg[1] |
| Front glass / Kính trước | Kính cường lực bán phần 2,0mm, phủ chống phản xạ (AR), độ truyền sáng cao[1] |
| Back glass / Kính sau | Kính cường lực bán phần 2,0mm (hai mặt kính)[1] |
| Frame / Khung | Nhôm anodized màu bạc[1] |
| Junction box / Hộp nối | Đổ keo kín, IP68, 1500 VDC, 3 diode bypass Schottky[1] |
| Cable / Cáp | 4,0 mm², dài 350mm (+) / 230mm (−), kèm đầu nối[1] |
| Connector / Đầu nối | PV-SY02 / loại khác[1] |
| Max. mechanical load / Tải cơ khí tối đa | 5400 Pa (mặt trước) / 2400 Pa (mặt sau)[1] |
Hệ số nhiệt & NMOT (Temperature)
| Temperature coefficient of Pmax / Hệ số nhiệt công suất | −0,24%/°C[1] |
| Temperature coefficient of Voc / Hệ số nhiệt điện áp hở mạch | −0,22%/°C[1] |
| Temperature coefficient of Isc / Hệ số nhiệt dòng ngắn mạch | +0,047%/°C[1] |
| NMOT / Nhiệt độ vận hành danh định | 43°C ± 2°C[1] |
Giới hạn vận hành (Maximum Ratings)
| Operating temperature / Nhiệt độ vận hành | −40°C ~ +85°C[1] |
| Max. system voltage / Điện áp hệ thống tối đa | 1500 VDC[1] |
| Max. series fuse rating / Cầu chì chuỗi tối đa | 35 A[1] |
| Max. reverse current / Dòng ngược giới hạn | 35 A[1] |
Đóng gói (Packaging Configuration)
| Modules per container / Số tấm mỗi container | 594 (40ft HQ)[1] |
| Modules per pallet / Số tấm mỗi pallet | 33[1] |
| Pallets per container / Số pallet mỗi container | 18 (40ft HQ)[1] |
| Box dimensions (L×W×H) / Kích thước thùng (D×R×C) | 1320 × 1125 × 2520 mm[1] |
| Box gross weight / Khối lượng thùng | 1289 kg[1] |
3. Chứng nhận và tiêu chuẩn của tấm pin RSM132-8-700BHDG Chứng nhận
Độ bền và an toàn theo hai chuẩn nền
IEC 61215 lo phần độ bền và đặc tính điện, IEC 61730 lo an toàn điện của module, và cả hai đều có dấu TÜV. Khi tấm đạt hai chuẩn gốc này, nghĩa là nó đã qua đủ bộ phép thử bắt buộc.[1]
Chứng nhận CSA/UL 61730
Bên cạnh bộ IEC, tấm còn có CSA/UL 61730 mang dấu c-us cho Bắc Mỹ và IEC 62941 cho kiểm soát chất lượng tại nhà máy. Nhờ đó tấm được nhiều thị trường chấp nhận.[1]
Bốn chuẩn ISO cho nhà máy
ISO 9001:2015 cho chất lượng, ISO 14001:2015 cho môi trường, ISO 45001:2018 cho an toàn lao động và ISO 27001 cho an toàn thông tin. Bốn chuẩn này phủ kín quy trình sản xuất tấm pin.[1]
4. Các model cùng series Hyper-ion Model
705Wp
RSM132-8-705BHDG
Bản 705Wp, hiệu suất 22,7%. Nằm ngay trên bản 700Wp một nấc, vẫn dùng chung khổ tấm và cell n-type HJT hai mặt kính.[1]
710Wp
RSM132-8-710BHDG
Bản 710Wp, hiệu suất 22,9%. Cao hơn bản 700Wp hai nấc nhưng kích thước và cấu tạo không đổi.[1]
715Wp
RSM132-8-715BHDG
Bản 715Wp, hiệu suất 23,0%. Đây là bậc cao nhất dòng Hyper-ion, vượt bản 700Wp ba nấc trên cùng khổ tấm.[1]
5. Tài liệu kỹ thuật tấm pin RSM132-8-700BHDG Tài liệu
6. Hướng dẫn lắp đặt tấm pin RSM132-8-700BHDG Lắp đặt
Siết bu lông đủ mô-men
Lực siết là 16-20 N·m cho bộ M8 và 9-14 N·m cho bộ M6. Nên chọn bu lông thép không gỉ sus304. Siết đều tay, tránh siết quá mạnh làm cong khung.[2]
Ghép chuỗi sau khi bấm cáp đúng cực
Đầu nối cần cùng loại, bấm chặt rồi kéo nhẹ kiểm tra đã khóa hay chưa. Hai sợi cáp 4 mm² kháng tia UV của mỗi tấm cắm vào đến khi nghe tiếng click. Lúc ghép chuỗi, đấu đúng cực (+) và (−), giữ tổng điện áp chuỗi dưới mức hệ thống 1500 VDC.[2]
Không đứng, ngồi hay đặt vật nặng lên mặt kính. Lực ép vào một điểm sinh vết nứt nhỏ khó thấy, kéo công suất xuống và rút ngắn tuổi thọ. Lúc khiêng, hai người cùng đỡ theo cạnh dài.[4]
Hễ có ánh sáng là tấm phát điện. Với điện áp tới 1500 VDC, thợ phải dùng dụng cụ cách điện, mặc đồ bảo hộ và theo đúng quy trình để khỏi bị điện giật hay hồ quang.[2]
Đấu ngược cực khi ghép chuỗi hoặc để hai đầu cáp chạm nhau đều tạo hồ quang và làm hỏng đầu nối. Do đó, trước lúc đóng điện hãy đo lại cho chắc đúng cực và đúng số tấm nối tiếp theo thiết kế.[2]
7. Bảo trì định kỳ tấm pin RSM132-8-700BHDG Bảo trì
Cách rửa kính
Rửa mặt kính trước bằng nước sạch cùng khăn mềm hay chổi lông, chọn sáng sớm hoặc chiều mát khi tấm đã nguội. Tránh xịt nước áp lực cao, tránh hóa chất ăn mòn và vật cứng gây xước kính.[2]
Soát đầu nối cùng dây cáp
Theo định kỳ, rà đầu nối và dây cáp để sớm bắt đầu lỏng, vỏ nứt hoặc vết phóng điện. Đầu nối tiếp xúc kém sinh nhiệt và hạ công suất, nên thấy là xử lý ngay.
Kiểm khung nhôm cùng điểm bắt vít
Soát khung nhôm, kẹp và bu lông để xem có lỏng, cong hay rỉ sét không, nhất là sau mùa mưa bão. Khi cần thì siết lại đủ lực giúp tấm luôn phẳng và bám gió.[2]
- Rửa kính khi bụi bám dày, dính lá khô hoặc phân chim, chọn trời mát lúc tấm đã nguội.[2]
- Nhìn khắp dàn để phát hiện kính nứt, ố vàng, bong tách lớp hoặc vết cháy xém quanh hộp nối.[2]
- Kiểm từng đầu nối và sợi cáp một để sớm thấy đầu lỏng, vỏ nứt hay vết phóng điện.[2]
- Rà khung, kẹp và bu lông; qua mùa mưa bão thì siết lại cho đủ lực.[2]
- Ghi công suất từng chuỗi rồi so sánh để sớm bắt tấm hoặc chuỗi đang tụt.[2]
- Đừng tự mở hộp nối hay can thiệp vào ruột tấm; phần đó dành cho thợ đã qua đào tạo.[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin RSM132-8-700BHDG Sự cố
Bóng che
Lá cây
Che khuất kéo công suất đi xuống
Khi cả chuỗi cùng giảm công suất, thủ phạm thường là bụi bám, phân chim hoặc một điểm bị che. Chỉ một mảng che nhỏ cũng đủ kéo công suất toàn chuỗi đi xuống. Vì vậy hãy lau tấm và dọn vật che trước, sau đó mới kết luận tấm hỏng.[2]
Isc lệch
Đo chuỗi
Dùng Voc và Isc để khoanh vùng lỗi
Đặt Voc và Isc của các chuỗi cùng cấu hình kề nhau là thấy ngay chuỗi nào lệch. Voc thấp thường báo một tấm hoặc một đầu nối trục trặc; Isc thấp hay đến từ che khuất hoặc bẩn.[2]
Điểm nóng
Nứt kính
Điểm nóng và kính nứt
Một cell bị che hoặc hỏng mà vẫn gánh dòng cả chuỗi sẽ nóng lên, cháy xém và thành điểm nóng. Hãy ghi lại mọi vết nứt kính, ố vàng hay bong tách lớp. Tấm có dấu hiệu đó cần đánh dấu rồi soi kỹ. Trường hợp kính vỡ, nền sau xước thủng, bong tách lan ra mép, hoặc hộp nối méo, nứt, cháy thì thay bằng tấm cùng loại.[2]
Cách điện
An toàn
Đầu nối sinh nhiệt và rò cách điện
Đầu nối lỏng hoặc sai loại sẽ nóng lên, chảy vỏ và làm hụt công suất. Vỏ cáp nứt hay tấm ngấm ẩm có thể gây rò cách điện. Vì dính trực tiếp đến an toàn điện, nhóm lỗi này cần xử lý ngay. Mỗi hộp nối có 3 diode bypass, song đừng tự mở thay diode, phần đó để thợ chuyên môn lo; khi kiểm tra hoặc sửa, hãy phủ tấm chắn sáng lên mặt tấm để khỏi điện giật.[2]
9. Chính sách bảo hành tấm pin RSM132-8-700BHDG Bảo hành
15 năm
Bảo hành sản phẩm
Gói 15 năm phần cứng phủ kính, khung, cell và mối hàn. Bảo hành chỉ còn hiệu lực khi tấm được lắp và chạy đúng hướng dẫn, không bị va đập và không đặt ở môi trường vượt điều kiện cho phép.[3]
30 năm
Bảo hành hiệu suất
Suốt 30 năm, công suất được cam kết theo đường thẳng. Năm đầu đạt 99%, các năm sau hao tối đa 0,3% mỗi năm, đến cuối năm 30 còn tối thiểu 90,3%. Lấy đường suy giảm này để ước sản lượng từng năm.[3]
Hồ sơ
Giữ đủ giấy tờ
Muốn bảo hành trôi chảy, hãy giữ mã model, số seri, hóa đơn, hồ sơ lắp đặt và ảnh hiện trạng. Nhãn dán trên tấm phải còn rõ và đúng vị trí để khâu xác minh diễn ra nhanh.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Risen RSM132-8-700BHDG VNS
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế tấm pin RSM132-8-700BHDG Đánh giá
Ứng dụng
Công suất cao nên cần ít tấm hơn
Ở cùng một công suất hệ, bản 700Wp với hiệu suất 22,5% kéo số tấm phải lắp xuống, rất hợp khi diện tích chật. Là tấm hai mặt, công trình trên nền sáng hoặc dựng giàn cao còn gom thêm phần điện ở mặt sau.[1]
Hiệu suất
Nóng lên vẫn bám công suất
Hệ số nhiệt Pmax −0,24%/°C cùng NMOT 43°C giúp công suất chỉ hụt nhẹ khi nhiệt độ tấm tăng. Trời càng oi, tấm càng bám công suất tốt hơn loại có hệ số nhiệt lớn.[1]
Độ bền
Hai mặt kính, chịu tải cao
Cặp kính 2,0mm lồng khung nhôm cho tấm độ cứng lớn và sức chịu tải 5400/2400 Pa. Cấu trúc này lắp được ở vùng gió mạnh, lại thay lớp nền nhựa của tấm một mặt bằng kính cường lực ở cả hai phía.[1]
Lưu ý
Cần nền sáng cho mặt sau
Để hệ số hai mặt 90 ±5% có tác dụng, mặt sau cần nhận ánh sáng phản xạ. Đặt sát mái tối hoặc bị che bên dưới sẽ làm phần công suất cộng thêm hao đi, nên điều kiện lắp phải tính trước.[1]
12. Hiểu lầm phổ biến về tấm pin RSM132-8-700BHDG Hiểu lầm
13. Câu hỏi thường gặp về tấm pin RSM132-8-700BHDG FAQ
RSM132-8-700BHDG đạt công suất và hiệu suất bao nhiêu?
Tấm dùng loại cell nào?
Hệ số hai mặt 90 ±5% nói lên điều gì?
Kích thước và khối lượng tấm là bao nhiêu?
Tấm chịu tải gió và tuyết tới mức nào?
Điện áp hệ thống và cầu chì chuỗi tối đa là bao nhiêu?
Hệ số nhiệt ảnh hưởng thế nào tới sản lượng?
Tấm vận hành trong dải nhiệt độ nào?
Theo thời gian, công suất hao hụt ra sao?
Tấm RSM132-8-700BHDG được bảo hành bao lâu?
14. Giá tấm pin RSM132-8-700BHDG và nhận báo giá Báo giá
Trước khi xin báo giá RSM132-8-700BHDG, chủ đầu tư nên tách hai trường hợp. Trường hợp đầu là mua tấm pin rời để thay hoặc mở rộng dàn đang chạy. Trường hợp sau là lắp trọn gói cả hệ điện mặt trời, gồm tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Chi phí hai trường hợp chênh nhau khá nhiều, nên khảo sát hiện trạng là bước bắt buộc trước khi chốt giá.
THIẾT BỊ RỜI
Giá tấm pin RSM132-8-700BHDG
Hợp với chủ đầu tư muốn mua riêng tấm pin để thay, mở rộng dàn hoặc đưa cho đội thợ đang thi công. Để báo giá, cần chốt đúng mã RSM132-8-700BHDG, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.
TRỌN GÓI
Giá hệ điện mặt trời dùng tấm Risen
Hợp với chủ đầu tư muốn lắp trọn gói cả hệ điện mặt trời. Giá tùy số lượng tấm, công suất hệ, kiểu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp và điều kiện thi công thực tế.
