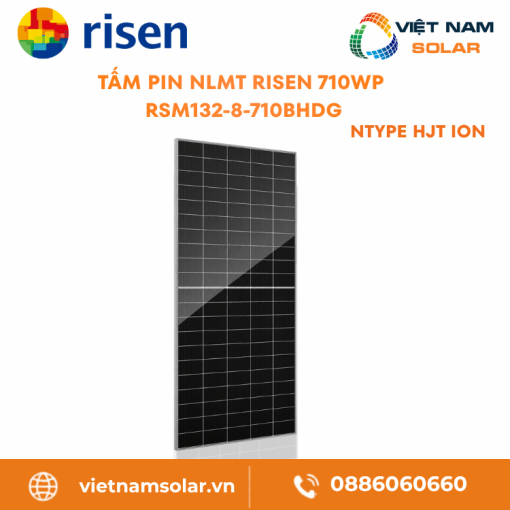

Tấm Pin NLMT Risen 710Wp – RSM132-8-710BHDG – Hyper-ion
Tấm pin mặt trời 710Wp RSM132-8-710BHDG nằm trong dòng Hyper-ion. Bên trong là cell n-type HJT, hai lớp kính ốp hai phía và một khung nhôm chạy quanh viền. Ánh sáng vào được cả mặt trên lẫn mặt dưới, vì vậy đây là tấm loại hai mặt.[1]
Đo ở STC, các chỉ số gồm Voc 50,01V, Isc 18,00A, Vmpp 41,93V, Impp 16,95A, đi cùng Pmax 710Wp và hiệu suất module 22,9%. Dung sai công suất đặt ở 0~+3%, tức số đo thực luôn bằng hoặc vượt 710Wp.[1]
Mỗi bên kính đều dày 2,0mm. Khi tấm nóng dần, công suất chỉ rớt ít, ứng với hệ số nhiệt công suất −0,24%/°C. Đặt trên nền phản xạ, mặt sau góp thêm điện theo hệ số hai mặt 90 ±5%.[1]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin RSM132-8-710BHDG
- 2. Thông số kỹ thuật tấm pin RSM132-8-710BHDG
- 3. Chứng nhận và tiêu chuẩn của tấm pin RSM132-8-710BHDG
- 4. Các model cùng series Hyper-ion
- 5. Tài liệu kỹ thuật tấm pin RSM132-8-710BHDG
- 6. Hướng dẫn lắp đặt tấm pin RSM132-8-710BHDG
- 7. Bảo trì định kỳ tấm pin RSM132-8-710BHDG
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin RSM132-8-710BHDG
- 9. Chính sách bảo hành tấm pin RSM132-8-710BHDG
- 10. Việt Nam Solar, nhà phân phối tấm pin Risen RSM132-8-710BHDG
- 11. Đánh giá thực tế tấm pin RSM132-8-710BHDG
- 12. Hiểu lầm phổ biến về tấm pin RSM132-8-710BHDG
- 13. Câu hỏi thường gặp về tấm pin RSM132-8-710BHDG
- 14. Giá tấm pin RSM132-8-710BHDG và nhận báo giá
1. Tính năng nổi bật của tấm pin RSM132-8-710BHDG Nổi bật
Công suất 710Wp, hiệu suất 22,9%
Đo ở STC, tấm đạt Pmax 710Wp với hiệu suất module 22,9%. Hiệu suất càng cao thì mỗi mét vuông mái sinh ra càng nhiều công suất, nhờ đó số tấm cần đặt cũng ít đi.[1]
Cell n-type HJT, suy giảm ban đầu thấp
Vì dùng nền n-type HJT, tấm không gặp suy giảm do bo (boron-oxygen) và hạn chế được cả LID lẫn PID. So với cell p-type, phần công suất mất đi ở giai đoạn đầu nhỏ hơn.[1]
Mặt sau cũng sinh điện nhờ hai mặt kính
Mặt sau cũng phát điện, thể hiện qua hệ số hai mặt 90 ±5%. Trên nền sáng, mức cộng thêm vào khoảng 10%, nâng tổng công suất lên chừng 781Wp. Loại một mặt hoàn toàn không có phần điện này.[1]
Hệ số nhiệt Pmax −0,24%/°C
Hệ số nhiệt công suất −0,24%/°C nghĩa là nhiệt độ tấm tăng thì công suất chỉ giảm ít. Mức này thấp hơn cell p-type, nên khi trời nóng tấm giữ công suất tốt hơn.[1]
2. Thông số kỹ thuật tấm pin RSM132-8-710BHDG Thông số
Đặc tính điện (Electrical Data, STC)
| Model type / Mã sản phẩm | RSM132-8-710BHDG[1] |
| Test condition / Điều kiện đo | STC: 1000 W/m², cell 25°C, AM1.5[1] |
| Maximum power (Pmax) / Công suất cực đại | 710 Wp[1] |
| Open circuit voltage (Voc) / Điện áp hở mạch | 50,01 V[1] |
| Voltage at Pmax (Vmpp) / Điện áp điểm công suất cực đại | 41,93 V[1] |
| Short circuit current (Isc) / Dòng ngắn mạch | 18,00 A[1] |
| Current at Pmax (Impp) / Dòng điểm công suất cực đại | 16,95 A[1] |
| Module efficiency / Hiệu suất module | 22,9 %[1] |
| Power tolerance / Dung sai công suất | 0~+3%[1] |
| Bifaciality factor / Hệ số hai mặt | 90 ±5%[1] |
Đặc tính điện mặt sau (BNPI)
| Test condition / Điều kiện đo | BNPI: mặt trước 1000 + mặt sau 135 W/m², 25°C[1] |
| Maximum power (Pmax) / Công suất cực đại | 796 Wp[1] |
| Open circuit voltage (Voc) / Điện áp hở mạch | 50,01 V[1] |
| Short circuit current (Isc) / Dòng ngắn mạch | 20,18 A[1] |
| Voltage at Pmax (Vmpp) / Điện áp điểm công suất cực đại | 41,93 V[1] |
| Current at Pmax (Impp) / Dòng điểm công suất cực đại | 18,98 A[1] |
Hiệu suất tăng thêm 10% mặt sau (Rear gain)
| Test condition / Điều kiện đo | Mặt sau tăng thêm 10%, tổng tương đương[1] |
| Pmax + 10% / Tổng công suất khi cộng 10% mặt sau | 781 Wp[1] |
| Voc + 10% / Điện áp hở mạch tương đương | 50,01 V[1] |
| Isc + 10% / Dòng ngắn mạch tương đương | 19,80 A[1] |
| Vmpp + 10% / Điện áp điểm cực đại tương đương | 41,93 V[1] |
| Impp + 10% / Dòng điểm cực đại tương đương | 18,65 A[1] |
Cấu tạo sản phẩm (Mechanical Data)
| Cell type / Loại cell | N-type HJT (heterojunction)[1] |
| Cell configuration / Cấu hình cell | 132 cell (6×11 + 6×11)[1] |
| Dimensions (L×W×H) / Kích thước dài × rộng × dày | 2384 × 1303 × 33 mm[1] |
| Weight / Khối lượng | 37,5 kg[1] |
| Front glass / Kính trước | Kính cường lực bán phần 2,0mm, phủ chống phản xạ (AR), độ truyền sáng cao[1] |
| Back glass / Kính sau | Kính cường lực bán phần 2,0mm (hai mặt kính)[1] |
| Frame / Khung | Nhôm anodized màu bạc[1] |
| Junction box / Hộp nối | Đổ keo kín, IP68, 1500 VDC, 3 diode bypass Schottky[1] |
| Cable / Cáp | 4,0 mm², dài 350mm (+) / 230mm (−), kèm đầu nối[1] |
| Connector / Đầu nối | PV-SY02 / loại khác[1] |
| Max. mechanical load / Tải cơ khí tối đa | 5400 Pa (mặt trước) / 2400 Pa (mặt sau)[1] |
Hệ số nhiệt & NMOT (Temperature)
| Temperature coefficient of Pmax / Hệ số nhiệt công suất | −0,24%/°C[1] |
| Temperature coefficient of Voc / Hệ số nhiệt điện áp hở mạch | −0,22%/°C[1] |
| Temperature coefficient of Isc / Hệ số nhiệt dòng ngắn mạch | +0,047%/°C[1] |
| NMOT / Nhiệt độ vận hành danh định | 43°C ± 2°C[1] |
Giới hạn vận hành (Maximum Ratings)
| Operating temperature / Nhiệt độ vận hành | −40°C ~ +85°C[1] |
| Max. system voltage / Điện áp hệ thống tối đa | 1500 VDC[1] |
| Max. series fuse rating / Cầu chì chuỗi tối đa | 35 A[1] |
| Max. reverse current / Dòng ngược giới hạn | 35 A[1] |
Đóng gói (Packaging Configuration)
| Modules per container / Số tấm mỗi container | 594 (40ft HQ)[1] |
| Modules per pallet / Số tấm mỗi pallet | 33[1] |
| Pallets per container / Số pallet mỗi container | 18 (40ft HQ)[1] |
| Box dimensions (L×W×H) / Kích thước thùng (D×R×C) | 1320 × 1125 × 2520 mm[1] |
| Box gross weight / Khối lượng thùng | 1289 kg[1] |
3. Chứng nhận và tiêu chuẩn của tấm pin RSM132-8-710BHDG Chứng nhận
Hai chuẩn nền cho độ bền và an toàn
Độ bền và đặc tính điện thuộc về IEC 61215, còn an toàn điện của module do IEC 61730 phụ trách, cả hai đều mang dấu TÜV. Đạt hai chuẩn nền tảng này nghĩa là tấm đã vượt qua trọn bộ phép thử quy định.[1]
Chứng nhận CSA/UL 61730
Ngoài bộ IEC, tấm có thêm CSA/UL 61730 gắn dấu c-us cho Bắc Mỹ và IEC 62941 cho việc kiểm soát chất lượng ở nhà máy. Chính nhờ thế tấm được chấp nhận tại nhiều thị trường.[1]
Bốn chuẩn ISO cho nhà máy
Chất lượng theo ISO 9001:2015, môi trường theo ISO 14001:2015, an toàn lao động theo ISO 45001:2018 và an toàn thông tin theo ISO 27001. Bốn chuẩn này cùng bao quát quy trình làm ra tấm pin.[1]
4. Các model cùng series Hyper-ion Model
700Wp
RSM132-8-700BHDG
Bản 700Wp, hiệu suất 22,5%. Đây là bậc thấp nhất của dải, kém bản 710Wp hai nấc, song vẫn giữ nguyên khổ tấm và cell n-type HJT hai mặt kính.[1]
705Wp
RSM132-8-705BHDG
Bản 705Wp, hiệu suất 22,7%. Đứng sát ngay dưới bản 710Wp đúng một nấc, còn kích thước và cấu tạo thì không đổi.[1]
715Wp
RSM132-8-715BHDG
Bản 715Wp, hiệu suất 23,0%. Đây là bậc cao nhất của dòng Hyper-ion, nhỉnh hơn bản 710Wp một nấc trên cùng khổ tấm.[1]
5. Tài liệu kỹ thuật tấm pin RSM132-8-710BHDG Tài liệu
6. Hướng dẫn lắp đặt tấm pin RSM132-8-710BHDG Lắp đặt
Siết bu lông đủ mô-men
Mô-men nên dùng là 16-20 N·m cho bộ M8 và 9-14 N·m cho bộ M6. Ưu tiên bu lông thép không gỉ sus304. Hãy siết đều, đừng siết quá tay kẻo cong khung.[2]
Bấm cáp đúng cực rồi ghép chuỗi
Đầu nối phải cùng loại, bấm chặt và kéo thử nhẹ xem đã khóa chưa. Mỗi tấm có hai sợi cáp 4 mm² chịu tia UV; cắm đầu nối tới khi nghe tiếng click. Khi ghép chuỗi, nối đúng cực (+) và (−) và giữ tổng điện áp chuỗi trong mức hệ thống 1500 VDC.[2]
Đừng đứng, ngồi hoặc kê vật nặng lên mặt kính. Lực dồn vào một điểm tạo vết nứt nhỏ khó thấy, làm tấm tụt công suất và giảm tuổi thọ. Khi khiêng, để hai người cùng đỡ theo cạnh dài.[4]
Chỉ cần có sáng là tấm đã phát điện. Ở mức điện áp tới 1500 VDC, thợ cần cầm dụng cụ cách điện, mặc đồ bảo hộ và bám đúng quy trình để tránh điện giật hoặc hồ quang.[2]
Nối ngược cực lúc ghép chuỗi hay để hai đầu cáp chạm nhau đều sinh hồ quang và phá hỏng đầu nối. Vì vậy, trước khi đóng điện hãy đo lại để chắc đúng cực và đúng số tấm nối tiếp như thiết kế.[2]
7. Bảo trì định kỳ tấm pin RSM132-8-710BHDG Bảo trì
Cách rửa kính
Lau mặt kính trước bằng nước sạch với khăn mềm hoặc chổi lông, làm vào sáng sớm hoặc chiều mát lúc tấm đã nguội. Không xịt nước áp lực cao, không dùng hóa chất ăn mòn hay vật cứng làm xước kính.[2]
Soát đầu nối cùng dây cáp
Định kỳ rà đầu nối và dây cáp để phát hiện sớm đầu lỏng, vỏ nứt hoặc vết phóng điện. Đầu nối tiếp xúc kém sẽ nóng lên và kéo công suất xuống, thấy là phải xử lý liền.
Rà khung nhôm và điểm bắt vít
Kiểm khung nhôm, kẹp và bu lông xem có lỏng, cong hoặc rỉ sét không, nhất là sau mùa mưa bão. Nếu cần thì siết lại đủ lực để tấm luôn phẳng và bám gió.[2]
- Vệ sinh kính khi bụi đóng dày, dính lá khô hay phân chim, làm vào trời mát lúc tấm đã nguội.[2]
- Quan sát toàn dàn để tìm kính nứt, ố vàng, bong tách lớp hoặc cháy xém quanh hộp nối.[2]
- Lần lượt kiểm mỗi đầu nối và sợi cáp để bắt sớm đầu lỏng, vỏ nứt hay vết phóng điện.[2]
- Soát khung, kẹp và bu lông; sau mùa mưa bão nhớ siết lại đủ lực.[2]
- Theo dõi công suất từng chuỗi rồi đối chiếu để sớm phát hiện tấm hoặc chuỗi bị tụt.[2]
- Không tự mở hộp nối hoặc động vào ruột tấm; việc đó để thợ đã qua đào tạo làm.[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin RSM132-8-710BHDG Sự cố
Bóng che
Lá cây
Bị che khuất làm tụt công suất
Nếu cả chuỗi cùng tụt công suất, nguyên nhân thường là bụi bám, phân chim hoặc một chỗ bị che. Một mảng che nhỏ thôi cũng đủ kéo công suất toàn chuỗi xuống. Cho nên hãy lau tấm và dọn vật che đã, rồi mới kết luận tấm hỏng.[2]
Isc lệch
Đo chuỗi
Khoanh vùng lỗi bằng Voc và Isc
Xếp Voc và Isc của các chuỗi cùng cấu hình cạnh nhau thì chuỗi nào lệch hiện ra ngay. Voc thấp thường chỉ một tấm hoặc một đầu nối trục trặc; Isc thấp hay do bị che hoặc bẩn.[2]
Điểm nóng
Nứt kính
Điểm nóng và kính nứt
Khi một cell bị che hay hỏng phải gánh dòng cả chuỗi, chỗ đó nóng lên và cháy xém, sinh ra điểm nóng. Mọi vết nứt kính, ố vàng hoặc bong tách lớp đều nên ghi lại. Tấm nào có dấu hiệu này thì đánh dấu rồi soi kỹ. Nếu kính vỡ, lớp nền sau xước thủng, bong tách lan ra mép, hoặc hộp nối méo, nứt, cháy thì thay bằng tấm cùng loại.[2]
Cách điện
An toàn
Đầu nối nóng, cách điện bị rò
Đầu nối lỏng hoặc lệch loại sẽ nóng lên, chảy vỏ và làm tụt công suất. Khi vỏ cáp nứt hay tấm ngấm ẩm thì có thể rò cách điện. Vì liên quan thẳng tới an toàn điện, nhóm lỗi này phải xử lý ngay. Mỗi hộp nối có 3 diode bypass, nhưng đừng tự mở ra thay diode, việc đó dành cho thợ chuyên môn; khi kiểm tra hay sửa, phủ tấm chắn sáng lên mặt tấm để tránh điện giật.[2]
9. Chính sách bảo hành tấm pin RSM132-8-710BHDG Bảo hành
15 năm
Bảo hành sản phẩm
Gói phần cứng 15 năm bao gồm kính, khung, cell và mối hàn. Để bảo hành còn hiệu lực, tấm phải được lắp và vận hành đúng hướng dẫn, không bị va đập và không đặt trong môi trường vượt điều kiện cho phép.[3]
30 năm
Bảo hành hiệu suất
Trong 30 năm, công suất được cam kết theo một đường thẳng. Mốc năm đầu là 99%, mỗi năm sau hao không quá 0,3%, và cuối năm 30 còn ít nhất 90,3%. Dựa vào đường suy giảm này có thể ước sản lượng từng năm.[3]
Hồ sơ
Giữ đủ giấy tờ
Để bảo hành diễn ra suôn sẻ, hãy lưu mã model, số seri, hóa đơn, hồ sơ lắp đặt và ảnh hiện trạng. Nhãn dán trên tấm cần còn rõ và nguyên chỗ để khâu xác minh nhanh hơn.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Risen RSM132-8-710BHDG VNS
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế tấm pin RSM132-8-710BHDG Đánh giá
Ứng dụng
Công suất lớn giúp bớt số tấm
Với cùng một công suất hệ, mức 710Wp và hiệu suất 22,9% làm giảm số tấm phải đặt, rất hợp khi diện tích lắp chật. Là tấm hai mặt, công trình trên nền sáng hoặc dựng giàn cao còn gom thêm công suất ở mặt sau.[1]
Hiệu suất
Nóng lên vẫn bám công suất
Nhờ hệ số nhiệt Pmax −0,24%/°C và NMOT 43°C, công suất chỉ hao ít lúc nhiệt độ tấm tăng. Trời càng nóng, tấm càng giữ công suất tốt hơn loại có hệ số nhiệt lớn.[1]
Độ bền
Hai mặt kính, chịu tải cao
Ghép cặp kính 2,0mm với khung nhôm, tấm có độ cứng lớn và chịu được tải 5400/2400 Pa. Thiết kế này đặt được ở vùng gió mạnh, đồng thời thay lớp nền nhựa của loại một mặt bằng kính cường lực ở cả hai phía.[1]
Lưu ý
Cần nền sáng cho mặt sau
Muốn hệ số hai mặt 90 ±5% phát huy, mặt sau phải nhận được ánh sáng phản xạ. Lắp sát mái tối hoặc bị che bên dưới thì phần công suất cộng thêm tụt đi, vậy nên điều kiện lắp cần tính từ trước.[1]
12. Hiểu lầm phổ biến về tấm pin RSM132-8-710BHDG Hiểu lầm
13. Câu hỏi thường gặp về tấm pin RSM132-8-710BHDG FAQ
Công suất và hiệu suất của RSM132-8-710BHDG là bao nhiêu?
Loại cell của tấm là gì?
Con số hệ số hai mặt 90 ±5% mang ý nghĩa gì?
Tấm nặng bao nhiêu và kích thước thế nào?
Mức tải gió và tuyết tấm chịu được là bao nhiêu?
Cầu chì chuỗi và điện áp hệ thống tối đa là bao nhiêu?
Hệ số nhiệt tác động ra sao đến sản lượng của tấm?
Dải nhiệt độ vận hành của tấm là bao nhiêu?
Công suất hao hụt theo thời gian như thế nào?
Thời gian bảo hành của tấm RSM132-8-710BHDG là bao lâu?
14. Giá tấm pin RSM132-8-710BHDG và nhận báo giá Báo giá
Với RSM132-8-710BHDG, chủ đầu tư nên phân ra hai trường hợp trước khi xin báo giá. Một là mua tấm pin rời, dùng để thay hoặc mở rộng dàn đang vận hành. Hai là lắp trọn gói cả hệ điện mặt trời, gồm tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Chi phí hai trường hợp lệch nhau khá xa, nên khảo sát hiện trạng là bước không thể bỏ trước khi chốt giá.
THIẾT BỊ RỜI
Giá tấm pin RSM132-8-710BHDG
Dành cho chủ đầu tư muốn mua riêng tấm pin để thay, mở rộng dàn hoặc giao cho đội thợ đang lắp. Muốn báo giá thì cần xác nhận đúng mã RSM132-8-710BHDG, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.
TRỌN GÓI
Giá hệ điện mặt trời dùng tấm Risen
Dành cho chủ đầu tư muốn lắp trọn gói cả hệ điện mặt trời. Giá phụ thuộc số lượng tấm, công suất hệ, kiểu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp và điều kiện thi công thực tế.
