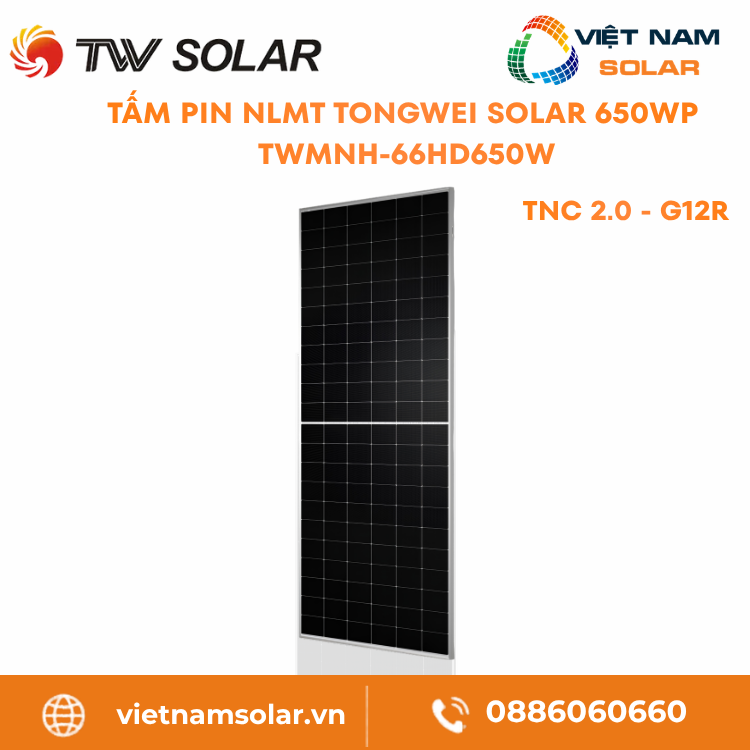

Tấm Pin Năng Lượng Mặt Trời Tongwei 650Wp – TWMNH-66HD650W – TNC2.0 – G12R
TWMNH-66HD650W là tấm pin năng lượng mặt trời 650Wp dòng TNC 2.0 của Tongwei Solar, dựng trên cell N-type cắt nửa (half-cell) ghép giữa hai lớp kính và khung nhôm. Điểm gốc của thiết kế này là chia mỗi cell ra hai nửa: dòng chạy trong từng nửa chỉ còn một phần, nhờ đó nhiệt sinh trên dải nối và mối hàn dịu lại. Ít nhiệt thì ít rủi ro điểm nóng, tấm bền và chạy ổn định lâu dài. Đó là lý do bản 650W này nhắm tới chủ đầu tư coi độ tin cậy là tiêu chí hàng đầu.[1]
Đo ở STC, tấm cho Pmax 650 Wp, Voc 50.00 V, Vmp 41.65 V, Isc 16.45 A, Imp 15.61 A và hiệu suất 24.1%. Dung sai công suất 0~+3% chốt một điều: tấm xuất xưởng không bao giờ yếu hơn con số in trên nhãn, mọi sai số chỉ lệch về phía dương.[1]
Nền cell N-type đi với hệ số nhiệt Pmax −0.28%/°C, nên khi tấm nóng lên phần công suất mất đi vẫn nhỏ. Kết cấu hai lớp kính 2.0mm kẹp cell cho khối tấm cứng và đều, cùng hệ số hai mặt Pmax 80±5% để mặt sau góp thêm điện. Mỗi tấm 650W nặng 32.2 kg, mức vừa phải cho thợ thao tác trên mái mà không cần thiết bị nâng đặc biệt.[1]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin TWMNH-66HD650W
- 2. Thông số kỹ thuật tấm pin TWMNH-66HD650W
- 3. Chứng nhận và tiêu chuẩn của tấm pin TWMNH-66HD650W
- 4. Các model cùng series Tongwei TWMNH-66HD650W
- 5. Tài liệu kỹ thuật tấm pin TWMNH-66HD650W
- 6. Hướng dẫn lắp đặt tấm pin TWMNH-66HD650W
- 7. Bảo trì định kỳ tấm pin TWMNH-66HD650W
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin TWMNH-66HD650W
- 9. Chính sách bảo hành tấm pin TWMNH-66HD650W
- 10. Việt Nam Solar, nhà phân phối tấm pin Tongwei TWMNH-66HD650W
- 11. Đánh giá thực tế tấm pin TWMNH-66HD650W
- 12. Hiểu lầm phổ biến về tấm pin TWMNH-66HD650W
- 13. Câu hỏi thường gặp về tấm pin TWMNH-66HD650W
- 14. Giá tấm pin TWMNH-66HD650W và nhận báo giá
1. Tính năng nổi bật của tấm pin TWMNH-66HD650W Nổi bật
Cắt nửa cell, dòng mỗi nhánh giảm
Mỗi cell được xẻ làm hai nửa nối thành hai nhánh song song, nên dòng đi qua từng nhánh chỉ còn một phần. Dòng nhỏ thì nhiệt tỏa trên dải nối và mối hàn cũng nhỏ, đây là gốc rễ giúp tấm chạy mát và ít sự cố theo thời gian.[1]
132 cell 6×22 đỡ hụt khi khuất nắng
Tấm xếp 132 nửa cell theo lưới 6×22, chia tấm thành các nhánh nhỏ độc lập. Khi một góc bị lá hay cột che, chỉ nhánh đó hụt còn phần còn lại vẫn chạy, nên mức tụt sản lượng do bóng che nhẹ hơn so với cell nguyên.[1]
Kẹp kính 2.0mm hai phía, không màng polymer
Cell nằm giữa kính 2.0mm trước và kính 2.0mm sau, không dùng tấm nền polymer như loại một mặt. Lớp kính sau chắn ẩm và tia UV tốt hơn, đồng thời mở đường cho mặt sau hứng nắng phản xạ với hệ số hai mặt Pmax 80±5%.[1]
Mỗi độ nóng chỉ mất 0.28% công suất
Hệ số nhiệt Pmax −0.28%/°C cho biết tấm hao 0.28% công suất cho mỗi độ tăng nhiệt. Cộng với việc cắt nửa cell giúp tấm tỏa nhiệt thấp, công suất buổi trưa nóng giữ được nhiều hơn so với nền cell đời cũ.[1]
Khung nhôm và hai lớp kính chịu tải nặng
Tấm gánh tải tĩnh 5400 Pa phía trước và 2400 Pa phía sau. Khung nhôm anodized ghì chặt hai lớp kính, cho khối tấm cứng và ít võng dưới gió bão. Kết cấu bền giúp giảm số lần phải tháo thay tấm trong vòng đời dự án.[1]
2. Thông số kỹ thuật tấm pin TWMNH-66HD650W Thông số
Đặc tính điện (Electrical Characteristics, STC)
| Model type / Mã sản phẩm | TWMNH-66HD650W[1] |
| Test condition / Điều kiện đo | STC 1000 W/m², cell 25°C, AM1.5[1] |
| Maximum power Pmax / Công suất cực đại | 650 Wp[1] |
| Open circuit voltage Voc / Điện áp hở mạch | 50.00 V[1] |
| Voltage at Pmax Vmp / Điện áp điểm công suất cực đại | 41.65 V[1] |
| Short circuit current Isc / Dòng ngắn mạch | 16.45 A[1] |
| Current at Pmax Imp / Dòng điểm công suất cực đại | 15.61 A[1] |
| Module efficiency / Hiệu suất module | 24.1%[1] |
Đặc tính điện mặt sau (Electrical Characteristics, BNPI)
| Test condition / Điều kiện đo | BNPI mặt trước 1000 / mặt sau 135 W/m², 25°C, AM1.5, dung sai ±3%[1] |
| Maximum power Pmax / Công suất cực đại | 717.6 Wp[1] |
| Open circuit voltage Voc / Điện áp hở mạch | 50.00 V[1] |
| Short circuit current Isc / Dòng ngắn mạch | 18.16 A[1] |
| Voltage at Pmax Vmp / Điện áp điểm công suất cực đại | 41.65 V[1] |
| Current at Pmax Imp / Dòng điểm công suất cực đại | 17.23 A[1] |
Đặc tính điện theo lợi ích mặt sau (Rear side power gain)
| Rear gain 5% / Lợi ích mặt sau 5% | Pmax 682 Wp, hiệu suất 25.2%[1] |
| Rear gain 15% / Lợi ích mặt sau 15% | Pmax 747 Wp, hiệu suất 27.7%[1] |
| Rear gain 25% / Lợi ích mặt sau 25% | Pmax 812 Wp, hiệu suất 30.1%[1] |
Hệ số nhiệt (Temperature Rating)
| Temperature coefficient of Pmax / Hệ số nhiệt Pmax | −0.28%/°C[1] |
| Temperature coefficient of Voc / Hệ số nhiệt Voc | −0.24%/°C[1] |
| Temperature coefficient of Isc / Hệ số nhiệt Isc | +0.046%/°C[1] |
| Temperature rating T98 (NMOT) / Nhiệt độ vận hành danh định | ≤70°C[1] |
Thông số vận hành & giới hạn (Operating Parameters, Maximum Ratings)
| Operating temperature / Nhiệt độ vận hành | [T98]≤70°C (ngắn hạn tới 85°C)[1] |
| Maximum system voltage / Điện áp hệ thống tối đa | 1500 V DC[1] |
| Maximum series fuse rating / Cầu chì chuỗi tối đa | 30 A[1] |
| Power output tolerance / Dung sai công suất | 0~+3%[1] |
| Bifaciality coefficient Pmax / Hệ số hai mặt Pmax | 80±5%[1] |
| Bifaciality coefficient Voc / Hệ số hai mặt Voc | 98±5%[1] |
| Bifaciality coefficient Isc / Hệ số hai mặt Isc | 80±5%[1] |
Thông số cơ khí & đóng gói (Mechanical Parameters, Packaging)
| Cell type / Loại cell | TNC (N-type, half-cell)[1] |
| Cell orientation / Bố trí cell | 132 (6×22)[1] |
| Dimension / Kích thước | 2382±2 × 1134±2 × 30 mm[1] |
| Weight / Khối lượng | 32.2 kg[1] |
| Front glass / Kính trước | 2.0 mm AR coating, kính bán cường lực[1] |
| Rear glass / Kính sau | 2.0 mm kính bán cường lực[1] |
| Frame / Khung | Nhôm anodized[1] |
| Junction box / Hộp đấu nối | IP68, 3 diode[1] |
| Cable / Cáp | 4.0 mm²[1] |
| Cable length / Chiều dài cáp | +400mm, -200mm hoặc ±1400mm[1] |
| Maximum static test load / Tải tĩnh tối đa | 5400 Pa (trước) / 2400 Pa (sau)[1] |
| Packaging per pallet / Đóng gói mỗi pallet | 36 tấm[1] |
| Packaging per container / Đóng gói container | 720 tấm / 40’HC[1] |
3. Chứng nhận và tiêu chuẩn của tấm pin TWMNH-66HD650W Chứng nhận
Đạt chuẩn thiết kế và an toàn điện
IEC 61215 (2021) soát toàn bộ khâu thiết kế còn IEC 61730 (2023) lo phần an toàn điện. Hai số hiệu này là tấm vé để pin lọt vào hồ sơ kỹ thuật dự án, đi kèm cấp an toàn Class II và cấp chống cháy Class C.[1]
Bền nơi mặn, bụi và amoniac
Bộ phép thử môi trường gồm IEC TS 62804 chống PID, IEC 61701 chịu sương muối, IEC 62716 kháng amoniac và IEC 60068-2-68 chịu cát bụi. Có các dấu này, tấm dùng được ở vùng ven biển, trại chăn nuôi và khu nhiều bụi mà vẫn giữ tuổi thọ.[1]
Bốn dấu ISO sau mỗi tấm
Dây chuyền Tongwei Solar giữ bốn dấu ISO: 9001:2015 cho chất lượng, 14001:2015 cho môi trường, 45001:2018 cho an toàn nghề nghiệp và 50001:2018 cho năng lượng, thêm IEC 62941:2019 cho hệ chất lượng sản xuất module PV. Quy trình chuẩn hóa giúp chất lượng giữa các lô tấm đồng đều.[1]
4. Các model cùng series Tongwei TNC 2.0 66HD Model
5. Tài liệu kỹ thuật tấm pin TWMNH-66HD650W Tài liệu
6. Hướng dẫn lắp đặt tấm pin TWMNH-66HD650W Lắp đặt
Chốt vị trí đặt và điều kiện môi trường
Khâu lắp dành cho thợ chuyên nghiệp, làm ở nhiệt khuyến nghị −40 đến 40°C và độ ẩm dưới 85%. Chọn mặt đón nắng tốt, tránh bóng đổ từ cây hay nhà kế bên. Để tấm nghiêng từ 10° trở lên cho nước mưa cuốn bụi chảy đi.[2]
Đặt kẹp vào vùng được phép
Mỗi tấm cần ít nhất 4 kẹp đặt cân xứng vào vùng kẹp đã định trên khung nhôm. Kẹp sai chỗ làm lực dồn lệch và dễ rạn kính. Chừa khe ít nhất 10mm giữa hai tấm kề nhau để khung có chỗ giãn nở vì nhiệt.[2]
Siết bu lông theo đúng mức mô-men
Bu lông M8 vặn ở mô-men 15~18 N·m, chia đều các điểm, đừng siết quá tay kẻo vênh khung. Kẹp nhôm 6005-T6 đi cùng mô-men đúng giữ tấm phẳng và trải lực đều, hạ áp lực dồn vào một điểm trên kính.[2]
Đi dây và đấu đầu nối theo đúng cực tính
Bán kính uốn cáp phải đạt từ 38.4mm trở lên để lõi dẫn không bị gãy. Hai đầu nối cần cùng chủng loại, ấn vào tới lúc chốt khóa ăn khớp rồi kéo nhẹ để chắc chắn. Lúc nối chuỗi, theo sát cực dương âm và canh tổng điện áp chuỗi nằm trong ngưỡng hệ thống 1500 V DC.[2]
Bắt tiếp địa và kiểm tra lại trước khi cấp điện
Tiếp địa bắt qua lỗ grounding hãng khoan sẵn, tuyệt đối không khoan thêm lỗ làm hỏng lớp bảo vệ. Trước khi nâng hạ, bố trí 2 người giữ theo cạnh tấm, không nắm dây hay hộp đấu nối. Trước khi đóng điện, đo Voc chuỗi và soát lại các điểm tiếp xúc.[2]
Tránh đứng, ngồi hoặc chất vật nặng lên kính, bởi lực dồn một điểm để lại vết rạn li ti rất khó nhận ra. Khi khiêng tấm, hai người nâng dọc theo cạnh dài, đừng xách qua dây cáp hay hộp đấu nối.[2]
Hễ có ánh nắng là dàn pin đã sinh điện. Người thi công phải dùng đồ nghề cách điện, khoác bảo hộ và bám đúng quy trình ở dải điện áp tới 1500 V DC nhằm né điện giật cùng hồ quang.[2]
Việc tiếp địa chỉ được phép bắt vào lỗ grounding hãng khoan từ trước. Khoan thêm lỗ lên khung sẽ làm rách lớp anodized, dọn đường cho ăn mòn và khiến bảo hành phần cơ khí hết hiệu lực.[2]
7. Bảo trì định kỳ tấm pin TWMNH-66HD650W Bảo trì
Làm sạch kính đúng quy cách
Rửa kính vào sáng sớm hoặc chiều mát khi tấm đã nguội và đã ngắt điện. Nước áp lực giữ dưới 4 MPa, pH từ 6 đến 8. Cọ bằng chổi mềm hay vải không dệt, tránh mọi vật mài mòn cào lên mặt kính.[2]
Soi hộp đấu nối, cáp dẫn và các đầu nối
Cứ mỗi lần kiểm tra, hãy quan sát hộp nối, cáp và đầu nối nhằm phát hiện chỗ lỏng, vỏ rạn hay dấu phóng điện. Đầu nối tiếp xúc kém dễ phát nhiệt và kéo sản lượng đi xuống, nên thấy bất thường là khắc phục ngay.[2]
Soi khung nhôm và bu lông
Khung nhôm, kẹp và bu lông cần soi xem có lỏng, cong hay ăn mòn không, nhất là sau mùa mưa bão. Nhân tiện nhìn kính có chỗ đổi màu, rồi siết lại đúng mô-men để giữ tấm phẳng.[2]
- Rửa kính khi bụi đóng dày, có lá hay phân chim, làm vào lúc trời mát, tấm nguội và đã ngắt điện.[2]
- Soát toàn dàn 6 tháng một lần để bắt nứt kính, đổi màu, bong tách hay vết cháy xém quanh hộp nối.[2]
- Dùng nước áp lực dưới 4 MPa, pH 6 đến 8, chổi mềm hay vải không dệt, tránh vật mài mòn.[2]
- Gạt lớp bụi bẩn đóng dày một cách nhẹ tay, không dùng lực mạnh hay dụng cụ cứng kẻo xước kính.[2]
- Kiểm cáp, đầu nối và bu lông, siết về đúng mô-men sau mỗi mùa mưa bão.[2]
- Không tự mở hộp nối hay can thiệp bên trong tấm, phần đó dành cho kỹ thuật đã qua đào tạo.[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin TWMNH-66HD650W Sự cố
Diode bypass
Diode bypass chặn điểm nóng
Hộp nối gắn diode bypass để dòng đi vòng qua phần bị che, nhờ đó hạ điểm nóng khi một góc tấm khuất nắng. Cùng với việc cắt nửa cell, cơ chế này giữ nhiệt cục bộ trong tầm an toàn. Không tự mở hộp nối hay thay diode, việc đó dành cho kỹ thuật chuyên môn.[2]
Ăn mòn
Lúc đầu nối bị lỏng hay han gỉ
Kiểm đầu nối xem có lỏng, han gỉ hay méo mó hay không, bởi mấy lỗi đó phát nhiệt và làm hao sản lượng. Đấu lẫn hai đầu nối khác chủng loại cũng dễ nóng lên, gặp thì đổi về đúng loại tức thì.[2]
Cách điện
Vỏ cáp nứt, lo rò điện
Vỏ cáp nứt để ẩm thấm vào và gây rò cách điện. Khi làm phần điện, phủ vật liệu mờ lên mặt tấm để hạ điện áp làm việc và chặn điện giật lúc thao tác.[2]
Cách ly
Lúc mặt kính nứt vỡ hay dây dẫn phơi ra
Tấm bị vỡ kính hay lộ dây dẫn tiềm ẩn nguy cơ điện rất lớn. Hãy gỡ tấm ra khỏi chuỗi, đừng tự sửa mà gọi ngay đơn vị chuyên môn. Tuyệt đối không để tấm hỏng tiếp tục hoạt động trong dàn.[2]
9. Chính sách bảo hành tấm pin TWMNH-66HD650W Bảo hành
12 năm
Bảo hành phần vật lý
Kính, khung, cell và các mối hàn nằm trong bảo hành vật liệu và tay nghề 12 năm. Mốc này có hiệu lực khi tấm được lắp và vận hành đúng hướng dẫn, không chịu tác động cơ học hay môi trường ngoài điều kiện cho phép.[3]
30 năm
Bảo hành đường công suất
Công suất mỗi năm chỉ rơi 0,4%. Đến năm 30 vẫn còn tối thiểu 87,40%, còn năm đầu không tụt dưới 99%. Lời cam kết này cho chủ đầu tư cơ sở để ước sản lượng qua từng giai đoạn.[3]
Mốc tính
Mốc khởi tính bảo hành
Bảo hành khởi tính từ ngày giao hàng, hoặc 6 tháng kể từ ngày xuất xưởng nếu mốc đó tới trước. Khi cần yêu cầu, giữ sẵn mã model, số seri, hóa đơn và hồ sơ lắp đặt để khâu xác minh chạy nhanh.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Tongwei TWMNH-66HD650W VNS
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế tấm pin TWMNH-66HD650W Đánh giá
Ứng dụng
Trải khắp từ mái hộ gia đình đến trại pin quy mô
Với 650 Wp và hiệu suất 24.1%, tấm phục vụ được mái hộ dân, hệ thương mại công nghiệp lẫn trại pin cỡ lớn. Kiểu cắt nửa cell làm nhẹ dòng từng nhánh, nhờ đó tấm bền và chạy ổn ở cả ba cấp quy mô.[1]
Hiệu suất
Giữ được công suất khi trời oi bức
Với hệ số nhiệt Pmax chỉ −0.28%/°C và nhiệt vận hành danh định T98 ≤70°C, phần công suất mất đi rất ít lúc tấm nóng lên. Nhờ cắt nửa cell nên thân tấm tỏa nhiệt thấp, buổi trưa trời nóng vẫn níu được nhiều sản lượng hơn.[1]
Độ bền
Hai lớp kính chịu tải nặng
Hai lớp kính 2.0mm cùng khung nhôm cho khối tấm cứng, chịu tải 5400/2400 Pa, hợp vùng gió mạnh và mái nhịp rộng. Cả hai phía đều là kính, không dùng nền polymer như loại một mặt nên chống ẩm và UV tốt hơn.[1]
Lưu ý
Mặt sau cần một nền phản xạ đủ sáng
Hệ số hai mặt 80±5% chỉ thực sự có giá trị khi mặt sau hứng đủ nắng phản chiếu. Đặt sát mái sẫm màu hay che kín gầm sẽ bào mòn phần điện cộng thêm, vậy nên cần liệu trước kiểu lắp và chọn nền hắt sáng.[1]
12. Hiểu lầm phổ biến về tấm pin TWMNH-66HD650W Hiểu lầm
13. Câu hỏi thường gặp về tấm pin TWMNH-66HD650W FAQ
Công nghệ half-cell trên tấm này có lợi gì?
Tấm pin TWMNH-66HD650W bảo hành bao lâu?
Giới hạn tải gió và tải tuyết của tấm là bao nhiêu?
Vì sao tấm cắt nửa cell lại bền và ổn định hơn?
Thông số nhiệt vận hành danh định T98 ≤70°C nói lên điều gì?
14. Giá tấm pin TWMNH-66HD650W và nhận báo giá Báo giá
Với TWMNH-66HD650W, chủ đầu tư nên tách rõ hai kịch bản trước khi xin báo giá. Kịch bản thứ nhất là mua tấm pin rời để thay thế hoặc mở rộng dàn đang chạy. Kịch bản thứ hai là lắp trọn gói hệ điện mặt trời gồm tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Hai kịch bản có cấu trúc chi phí khác hẳn nhau, nên khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.
THIẾT BỊ RỜI
Giá tấm pin TWMNH-66HD650W
Dành cho chủ đầu tư cần mua riêng tấm pin để thay thế, mở rộng dàn hoặc giao cho đội kỹ thuật đang thi công. Báo giá cần xác nhận đúng mã TWMNH-66HD650W, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.
TRỌN GÓI
Giá hệ điện mặt trời dùng tấm Tongwei
Dành cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời. Báo giá phụ thuộc số lượng tấm, công suất hệ, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp đặt và điều kiện thi công thực địa.
