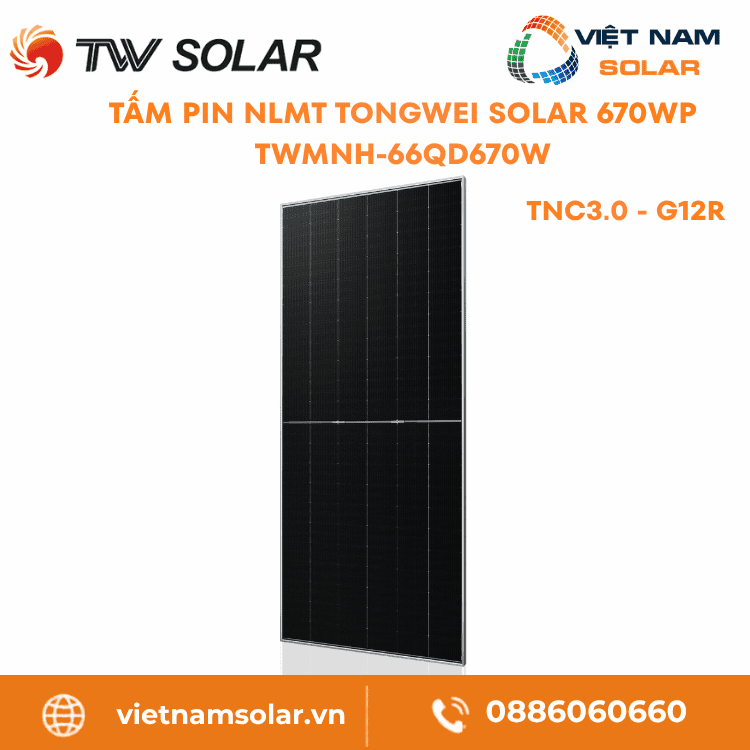

Tấm Pin Năng Lượng Mặt Trời Tongwei 670Wp – TWMNH-66QD670W – TNC 3.0 – G12R
TWMNH-66QD670W là bản công suất cao nhất trong họ TNC 3.0 (N-type Bifacial Module 66) của Tongwei Solar. Khổ tấm 2382×1134mm giống các bản thấp hơn, nhưng bản này đạt 670 Wp trên cùng diện tích đó. Vì vậy mật độ công suất cao nhất dải sản phẩm. Mỗi mét vuông mái cho nhiều điện hơn. Cùng một mục tiêu công suất thì số tấm cần lắp ít đi.[1]
Tại STC, tấm đạt Pmax 670 Wp, Voc 50.84 V, Vmp 42.42 V, Isc 16.64 A, Imp 15.80 A và hiệu suất module 24.8%, mức hiệu suất dẫn đầu cả series 66QD. Dung sai công suất 0~+3% nghĩa là công suất thực khi giao luôn bằng hoặc cao hơn nhãn dán, nên chủ đầu tư nhận phần sản lượng cao hơn.[1]
Mật độ công suất cao mới là một phần. Mặt sau còn cho thêm điện: với hệ số hai mặt Pmax 85±5%, nắng phản xạ từ nền hắt lên tạo phần điện cộng thêm, đưa tổng sản lượng cao hơn 670 Wp đo ở mặt trước. Hệ số nhiệt Pmax −0.26%/°C giúp phần điện này ít hao khi trời nóng, nên lợi thế công suất giữ được suốt ngày.[1]
Công suất670 WpSTC
Hiệu suất24.8%Hiệu suất module
Loại cellN-type TNCTOPCon / dual-glass
Bảo hành30 nămHiệu suất
TWMNH-66QD670W là bản 670Wp dẫn đầu họ TNC 3.0 66QD, hiệu suất module 24.8%, cell N-type TNC hai mặt, dual-glass kính 2.0mm hai phía trên khung nhôm, hệ số hai mặt Pmax 85±5%, chịu tải 5400/2400 Pa và bảo hành hiệu suất 30 năm. Đây là lựa chọn cho dự án cần mật độ công suất cao nhất trên diện tích lắp.[1]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin TWMNH-66QD670W
- 2. Thông số kỹ thuật tấm pin TWMNH-66QD670W
- 3. Chứng nhận và tiêu chuẩn của tấm pin TWMNH-66QD670W
- 4. Các model cùng series Tongwei TWMNH-66QD670W
- 5. Tài liệu kỹ thuật tấm pin TWMNH-66QD670W
- 6. Hướng dẫn lắp đặt tấm pin TWMNH-66QD670W
- 7. Bảo trì định kỳ tấm pin TWMNH-66QD670W
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin TWMNH-66QD670W
- 9. Chính sách bảo hành tấm pin TWMNH-66QD670W
- 10. Việt Nam Solar, nhà phân phối tấm pin Tongwei TWMNH-66QD670W
- 11. Đánh giá thực tế tấm pin TWMNH-66QD670W
- 12. Hiểu lầm phổ biến về tấm pin TWMNH-66QD670W
- 13. Câu hỏi thường gặp về tấm pin TWMNH-66QD670W
- 14. Giá tấm pin TWMNH-66QD670W và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của tấm pin TWMNH-66QD670W Nổi bật
Sáu điểm mạnh của TWMNH-66QD670W gồm nhiều điểm mạnh trong một tấm, vừa cho nhiều điện vừa giữ điện bền theo năm. Hiệu suất 24.8% đứng đầu series. Cell N-type TNC ít giảm công suất theo năm. Mặt sau hai lớp kính thu thêm nắng phản xạ. Hệ số nhiệt thấp chặn hao điện khi trời nóng. Tải cơ khí 5400 Pa giữ tấm an toàn. Bảo hành 30 năm hiệu suất khóa giá trị dài hạn.[1]
24.8%
Hiệu suất 24.8% cao nhất series
Pmax 670 Wp với hiệu suất module 24.8% ở STC là mức cao nhất họ 66QD. Trên một mái có diện tích cố định, mật độ công suất này cho tổng kWp lớn hơn các bản thấp hơn, hợp với dự án bị giới hạn chỗ lắp.[1]N-type TNC
Ít giảm công suất, bền lâu theo năm
Cell N-type TNC nền TOPCon giảm công suất rất ít: năm đầu chỉ ≤1%, các năm sau 0.35% mỗi năm. Vì bắt đầu từ 670 Wp, nền công suất cao này giữ được phần lớn theo thời gian, nên tổng điện thu cả vòng đời cao hơn cell đời cũ.[1]Bifacial
Mặt sau cho thêm điện, hệ số 85±5%
Cấu trúc dual-glass kính 2.0mm cộng 2.0mm cho mặt sau làm việc với hệ số hai mặt Pmax 85±5%. Trên nền sáng, phần điện cộng thêm nâng tổng sản lượng cao hơn 670 Wp đo ở mặt trước, đưa lượng điện trên mỗi m² lên cao hơn.[1]Nhiệt
Giữ công suất khi trời nóng, −0.26%/°C
Hệ số nhiệt Pmax −0.26%/°C nghĩa là mỗi độ nóng lên chỉ làm mất 0.26% công suất. Với tấm bắt đầu từ 670 Wp, phần điện mất khi trời nóng buổi trưa được hạn chế, nên công suất buổi trưa vẫn cao.[1]5400 Pa
Khung kính cứng, chịu tải lớn
Tấm chịu tải tĩnh 5400 Pa mặt trước và 2400 Pa mặt sau. Khung nhôm anodized kẹp hai lớp kính tạo kết cấu cứng, đỡ tốt cho khổ tấm lớn 2382mm ở nơi gió mạnh hay mái nhịp rộng.[1]12 + 30 năm
Khóa giá trị bằng bảo hành kép
Tấm nhận bảo hành vật lý 12 năm cho vật liệu và tay nghề, cùng bảo hành hiệu suất 30 năm. Hai mốc này giúp quy mật độ công suất 670 Wp thành dòng sản lượng có cam kết suốt vòng đời để tính hiệu quả đầu tư.[3]Lưu ý khi chọn tấm pinMật độ công suất cao của TWMNH-66QD670W chỉ đạt đủ khi khai thác được mặt sau: cần để hở gầm và đặt trên nền sáng. Vì là bản công suất cao nhất series, đội kỹ thuật phải lấy đúng cột số liệu 670W để chia chuỗi và ghép thiết bị, tránh nhầm sang bản thấp hơn.[1]
2. Thông số kỹ thuật tấm pin TWMNH-66QD670W Thông số
TWMNH-66QD670W đạt Pmax 670 Wp, Voc 50.84 V, Vmp 42.42 V, Isc 16.64 A, Imp 15.80 A và hiệu suất module 24.8% ở STC, các trị số cao nhất trong họ 66QD. Tấm xếp 264 cell N-type TNC (6×44), khổ 2382×1134×30 mm, nặng 32.7 kg, điện áp hệ thống tối đa 1500 V DC. Toàn bộ con số dưới đây lấy theo đúng cột model TWMNH-66QD670W.[1]
Công suất670 WpSTC
Hiệu suất24.8%Hiệu suất module
Loại cellN-type TNCTOPCon / dual-glass
Bảo hành30 nămHiệu suất
Đặc tính điện (Electrical Characteristics, STC)
| Model type / Mã sản phẩm | TWMNH-66QD670W[1] |
| Test condition / Điều kiện đo | STC 1000 W/m², cell 25°C, AM1.5[1] |
| Maximum power Pmax / Công suất cực đại | 670 Wp[1] |
| Open circuit voltage Voc / Điện áp hở mạch | 50.84 V[1] |
| Voltage at Pmax Vmp / Điện áp điểm công suất cực đại | 42.42 V[1] |
| Short circuit current Isc / Dòng ngắn mạch | 16.64 A[1] |
| Current at Pmax Imp / Dòng điểm công suất cực đại | 15.80 A[1] |
| Module efficiency / Hiệu suất module | 24.8%[1] |
Đặc tính điện mặt sau (Electrical Characteristics, BNPI)
| Test condition / Điều kiện đo | BNPI mặt trước 1000 / mặt sau 135 W/m², 25°C, AM1.5, dung sai ±3%[1] |
| Maximum power Pmax / Công suất cực đại | 743 Wp[1] |
| Open circuit voltage Voc / Điện áp hở mạch | 50.84 V[1] |
| Short circuit current Isc / Dòng ngắn mạch | 18.44 A[1] |
| Voltage at Pmax Vmp / Điện áp điểm công suất cực đại | 42.42 V[1] |
| Current at Pmax Imp / Dòng điểm công suất cực đại | 17.52 A[1] |
Đặc tính điện theo lợi ích mặt sau (Rear side power gain)
| Rear gain 5% / Lợi ích mặt sau 5% | Pmax 703 Wp, hiệu suất 26.0%[1] |
| Rear gain 15% / Lợi ích mặt sau 15% | Pmax 770 Wp, hiệu suất 28.5%[1] |
| Rear gain 25% / Lợi ích mặt sau 25% | Pmax 837 Wp, hiệu suất 31.0%[1] |
Hệ số nhiệt (Temperature Rating)
| Temperature coefficient of Pmax / Hệ số nhiệt Pmax | −0.26%/°C[1] |
| Temperature coefficient of Voc / Hệ số nhiệt Voc | −0.22%/°C[1] |
| Temperature coefficient of Isc / Hệ số nhiệt Isc | +0.046%/°C[1] |
| Temperature rating T98 (NMOT) / Nhiệt độ vận hành danh định | ≤70°C[1] |
Thông số vận hành & giới hạn (Operating Parameters, Maximum Ratings)
| Operating temperature / Nhiệt độ vận hành | [T98]≤70°C (ngắn hạn tới 85°C)[1] |
| Maximum system voltage / Điện áp hệ thống tối đa | 1500 V DC[1] |
| Maximum series fuse rating / Cầu chì chuỗi tối đa | 35 A[1] |
| Power output tolerance / Dung sai công suất | 0~+3%[1] |
| Bifaciality coefficient Pmax / Hệ số hai mặt Pmax | 85±5%[1] |
| Bifaciality coefficient Voc / Hệ số hai mặt Voc | 98±5%[1] |
| Bifaciality coefficient Isc / Hệ số hai mặt Isc | 85±5%[1] |
Thông số cơ khí & đóng gói (Mechanical Parameters, Packaging)
| Cell type / Loại cell | TNC (N-type)[1] |
| Cell orientation / Bố trí cell | 264 (6×44)[1] |
| Dimension / Kích thước | 2382±2 × 1134±2 × 30 mm[1] |
| Weight / Khối lượng | 32.7 kg[1] |
| Front glass / Kính trước | 2.0 mm AR coating, kính bán cường lực[1] |
| Rear glass / Kính sau | 2.0 mm kính bán cường lực[1] |
| Frame / Khung | Nhôm anodized[1] |
| Junction box / Hộp đấu nối | IP68, 3 diode[1] |
| Cable / Cáp | 4.0 mm²[1] |
| Cable length / Chiều dài cáp | +400mm, -600mm hoặc ±1400mm[1] |
| Maximum static test load / Tải tĩnh tối đa | 5400 Pa (trước) / 2400 Pa (sau)[1] |
| Packaging per pallet / Đóng gói mỗi pallet | 36 tấm[1] |
| Packaging per container / Đóng gói container | 720 tấm / 40'HC[1] |
3. Chứng nhận và tiêu chuẩn của tấm pin TWMNH-66QD670W Chứng nhận
Bản 670Wp dùng chung hồ sơ chuẩn của họ TNC 3.0: IEC 61215 (2021) cho đánh giá thiết kế, IEC 61730 (2023) cho an toàn điện, IEC 62941:2019 cho hệ chất lượng sản xuất module PV, kèm IEC TS 62804 chống PID, IEC 61701 chịu sương muối, IEC 62716 kháng amoniac và IEC 60068-2-68 chịu cát bụi. Module xếp cấp an toàn Class II và cấp chống cháy Class C.[2] Dây chuyền chạy theo ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 và ISO 50001:2018.[1]
IEC
Cặp chuẩn gốc của module PV
Module đạt IEC 61215 (2021) cho đánh giá thiết kế và IEC 61730 (2023) cho an toàn điện. Hai số hiệu này là điều kiện cần để một tấm 670Wp được nghiệm vào hồ sơ kỹ thuật dự án, đi kèm cấp an toàn Class II và cấp chống cháy Class C.[1]Môi trường khắc nghiệt
Bền ở ven biển và vùng bụi
Nhóm thử mở rộng gồm IEC TS 62804 chống suy hao PID, IEC 61701 chịu sương muối, IEC 62716 kháng khí amoniac và IEC 60068-2-68 chịu cát bụi. Bộ giấy này mở đường đặt tấm tại bãi ven biển, khu chăn nuôi hay nơi nhiều bụi mà vẫn giữ được sản lượng.[1]ISO
Chuẩn hệ thống ở nhà máy
Nhà máy Tongwei Solar vận hành ISO 9001:2015 cho chất lượng, ISO 14001:2015 cho môi trường, ISO 45001:2018 cho an toàn sức khỏe nghề nghiệp và ISO 50001:2018 cho năng lượng, kèm IEC 62941:2019 cho hệ chất lượng dây chuyền module PV.[1]Điểm cần đối chiếuKhi đưa TWMNH-66QD670W vào hồ sơ thầu, hãy ghi đủ số hiệu IEC 61215, IEC 61730, IEC 62941, các chứng nhận môi trường và bốn dấu ISO. File gốc của bộ giấy tờ nằm ở phần tài liệu kỹ thuật ngay dưới.[1]
4. Các model cùng series Tongwei TNC 3.0 66QD Model
Họ TNC 3.0 66QD trải công suất 645–670W trên cùng một khổ tấm và cùng nền cell N-type TNC hai mặt. TWMNH-66QD670W đứng ở đỉnh dải với 670 Wp và hiệu suất 24.8%. Ba dòng dưới đặt số liệu STC cạnh nhau để thấy rõ chênh lệch khi chọn mức công suất.[1]
Lên bản 670W thì tính lại chuỗiBa bản cùng khổ tấm nhưng khác Voc và Isc. Chọn TWMNH-66QD670W ở mức cao nhất dải, đội kỹ thuật cần lấy Voc 50.84V và Isc 16.64A để tính lại số tấm nối tiếp và dòng chuỗi, giữ trong giới hạn điện áp hệ thống 1500 V DC và cầu chì chuỗi 35 A.[1]
5. Tài liệu kỹ thuật tấm pin TWMNH-66QD670W Tài liệu
Tài liệu của TWMNH-66QD670W gồm tám đầu mục chia hai nhóm. Nhóm thông số có datasheet, hồ sơ chứng nhận và file mô phỏng để chuẩn hóa số liệu cột 670W. Nhóm chứng nhận và bảo hành dẫn sang trang lắp đặt, mở kiện, chứng nhận phân phối, chính sách bảo hành và tra cứu seri. Hãy mở đủ trước khi chốt thiết bị hay khởi công.[1][2][3]
Cách dùng tài liệuThẩm định TWMNH-66QD670W nên bắt đầu từ datasheet để khóa số liệu điện theo cột 670W, sau đó đọc manual để nắm trình tự lắp đặt và đầu nối, rồi lưu hồ sơ chứng nhận cùng chính sách bảo hành để dùng khi cần hỗ trợ.[2]
6. Hướng dẫn lắp đặt tấm pin TWMNH-66QD670W Lắp đặt
TWMNH-66QD670W phải do thợ chuyên nghiệp lắp, đặt trên kết cấu chắc, kẹp đúng vùng cho phép và siết bu lông M8 với mô-men 15~18 N·m. Vì là module hai mặt khổ lớn, gầm tấm cần để hở cho mặt sau ăn nắng và nâng hạ phải nhẹ tay. Mọi thao tác điện giữ an toàn ở mức 1500 V DC.[2]
1
Xác định chỗ đặt và điều kiện môi trường
Giao việc lắp cho thợ chuyên nghiệp, làm trong khoảng nhiệt khuyến nghị −40 đến 40°C và độ ẩm dưới 85%. Ưu tiên hướng đón nắng tốt và tránh bóng đổ từ cây hay công trình. Đặt tấm nghiêng từ 10° trở lên để nước mưa cuốn bụi trôi đi.[2]2
3
Kẹp khung đúng vùng cho phép
Mỗi tấm cần ít nhất 4 kẹp đặt đối xứng tại các vùng kẹp cho phép trên khung nhôm. Kẹp lệch chỗ làm lực dồn sai và dễ nứt kính. Giữa hai tấm kề nhau chừa khe hở khung tối thiểu 10mm để khung giãn nở.[2]4
Siết bu lông đúng mô-men
Bu lông M8 siết theo mô-men 15~18 N·m, ép đều các điểm, không siết quá tay làm cong khung. Kẹp nhôm 6005-T6 với mô-men chuẩn giữ tấm phẳng, phân lực đều và chặn ứng suất cục bộ dồn lên kính.[2]5
Bố trí cáp và cắm đầu nối đúng cực
Khi đi dây, giữ bán kính uốn cáp từ 38.4mm trở lên để ruột dẫn không bị gãy. Hai đầu nối ghép phải cùng chủng loại, cắm đến lúc khóa khớp rồi kéo nhẹ thử lại. Lúc ghép chuỗi, lấy Voc 50.84V của cột 670W tính tổng điện áp sao cho nằm trong giới hạn 1500 V DC và đúng cực dương âm.[2]6
Nối đất rồi rà soát trước lúc cấp điện
Nối đất chỉ qua các lỗ grounding nhà sản xuất khoan sẵn trên khung; khoan thêm lỗ sẽ phá lớp bảo vệ. Khâu nâng hạ cần 2 người đỡ theo cạnh dài, tránh cầm vào dây hay hộp đấu nối. Sau cùng, đo Voc của chuỗi và soi lại từng điểm tiếp xúc rồi mới cấp điện.[2]Nâng hai người, không cầm dây
Cấm đứng, ngồi hay kê vật nặng lên kính vì lực điểm sinh nứt vi mô khó thấy. Tấm khổ lớn 2382mm nên khi di chuyển phải hai người giữ theo cạnh dài, không nhấc bằng dây cáp hay hộp đấu nối.[2]
Thi công điện đúng an toàn
Dàn pin phát điện mỗi khi có nắng. Thợ phải dùng dụng cụ cách điện, mang bảo hộ và theo đúng quy trình ở mức điện áp tới 1500 V DC để chặn điện giật và hồ quang.[2]
Giữ nguyên lỗ tiếp địa
Tiếp địa chỉ dùng các lỗ grounding nhà sản xuất khoan sẵn. Khoan thêm lỗ trên khung sẽ phá lớp anodized, mở đường ăn mòn và làm mất hiệu lực bảo hành phần cơ khí.[2]
7. Bảo trì định kỳ tấm pin TWMNH-66QD670W Bảo trì
TWMNH-66QD670W không cần chăm sóc phức tạp, nhưng giữ kính sạch và kiểm tra mối nối đều đặn là cách giữ đủ mật độ công suất của tấm. Bụi, lá khô hay phân chim bám lâu vừa che bớt nắng vừa có thể tạo điểm nóng. Nên đặt lịch kiểm tra mỗi 6 tháng cho bề mặt, kính, vết đổi màu, hộp nối, cáp và bu lông.[2]
☀
Vệ sinh kính đúng cách
Rửa kính lúc sáng sớm hoặc chiều mát khi tấm đã nguội và đã ngắt điện. Dùng nước áp lực không quá 4 MPa, pH từ 6 đến 8. Cọ bằng chổi mềm hoặc vải không dệt, tuyệt đối không dùng vật mài mòn cào lên kính.[2]⌁
Rà hộp nối, cáp dẫn và đầu cắm
Mỗi kỳ kiểm tra, soi hộp nối, cáp và đầu nối để tìm đầu lỏng, vỏ nứt hay vết phóng điện. Đầu nối tiếp xúc kém sẽ sinh nhiệt và làm hao sản lượng, nên xử lý ngay khi thấy dấu hiệu bất thường.[2]◷
Kiểm tra khung và bu lông
Sau mỗi mùa mưa bão, hãy soát khung nhôm, kẹp và bu lông xem có bị lỏng, cong hay ăn mòn. Cùng lúc, nhìn mặt kính để phát hiện vết đổi màu, rồi siết lại đúng mô-men cho tấm phẳng.[2]- Rửa kính khi bám bụi dày, lá hoặc phân chim, làm lúc trời mát, tấm nguội và đã ngắt điện.[2]
- Rà toàn dàn 6 tháng một lần để bắt nứt kính, đổi màu, bong tách hay cháy xém quanh hộp nối.[2]
- Dùng nước áp lực dưới 4 MPa, pH từ 6 đến 8, chổi mềm hoặc vải không dệt, không dùng vật mài mòn.[2]
- Gạt tuyết bám nhẹ tay, không dùng lực mạnh hay dụng cụ cứng làm xước mặt kính.[2]
- Soát cáp, đầu nối và bu lông, siết lại đúng mô-men sau mỗi mùa mưa bão.[2]
- Không tự tháo hộp nối hay can thiệp nội bộ tấm, phần này dành cho kỹ thuật được đào tạo.[2]
Bảo trì cả nền dưới gầmVới TWMNH-66QD670W, nền dưới dàn cũng cần sạch và sáng vì mặt sau thu nắng phản xạ. Cỏ cao, rác hay vết bẩn dưới gầm làm hao phần điện cộng thêm, nên dọn sạch khu vực bên dưới trong mỗi lần bảo trì để giữ đủ sản lượng.[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin TWMNH-66QD670W Sự cố
Khi dàn TWMNH-66QD670W hụt sản lượng, hãy khoanh vùng theo thứ tự: soi bóng che và bụi bẩn, kiểm tra đầu nối lỏng, ăn mòn hay biến dạng, rồi tìm vết nứt cáp. Mọi phép đo phải an toàn điện ở mức 1500 V DC. Khi nghi tấm lỗi vật lý, hãy cách ly khỏi chuỗi và gọi đơn vị chuyên môn xử lý.[2]
Bóng che
Diode bypass
Diode bypass và điểm nóng
Hộp nối có 3 diode bypass cho dòng đi vòng qua phần bị che, nhờ đó giảm điểm nóng khi một góc tấm khuất nắng. Tuyệt đối không tự tháo hộp nối hay thay diode, phần này chỉ kỹ thuật chuyên môn được làm.[2]Đầu nối
Ăn mòn
Đầu cắm lỏng, gỉ sét hoặc cong vênh
Kiểm tra đầu nối xem có lỏng, ăn mòn hay biến dạng không, vì các lỗi này sinh nhiệt và làm hao sản lượng. Hai đầu nối khác loại ghép với nhau cũng dễ phát nhiệt, nên thay đúng chủng loại ngay khi phát hiện.[2]Cáp nứt
Cách điện
Cáp nứt và an toàn điện
Vỏ cáp rạn nứt sẽ để hơi ẩm len vào và gây rò cách điện. Lúc bảo trì phần điện, nên trùm tấm vật liệu mờ lên mặt kính để kéo điện áp làm việc xuống, hạn chế điện giật khi thao tác.[2]Kính vỡ
Cách ly
Module vỡ kính hoặc lộ dây
Module bể kính hay hở dây dẫn thuộc nhóm rủi ro điện trực tiếp. Cần tách ngay tấm đó ra khỏi chuỗi, không tự ý sửa và báo đơn vị chuyên môn. Tuyệt đối không để một tấm đã hư còn nằm phát điện trong dàn.[2]Hồ sơ nên gửi kèm khi báo lỗiLúc mở yêu cầu hỗ trợ, hãy đính kèm mã model TWMNH-66QD670W, số seri, hình hiện trạng, các trị số đã đo, sơ đồ đấu chuỗi và mốc thời gian phát hiện. Bộ dữ liệu này giúp đội kỹ thuật khoanh đúng tấm và rút ngắn thời gian xử lý.[2]
9. Chính sách bảo hành tấm pin TWMNH-66QD670W Bảo hành
Bảo hành TWMNH-66QD670W gồm hai phần: 12 năm cho vật liệu và tay nghề, cùng 30 năm cam kết hiệu suất. Sau năm đầu còn từ 99% trở lên, mỗi năm tấm chỉ mất 0,35% công suất, đến năm 30 còn từ 88,85%. Thời điểm bắt đầu tính lấy ngày giao hàng hoặc mốc 6 tháng sau xuất xưởng, bên nào đến trước thì áp dụng.[3]
12 năm
Bảo hành vật lý
Phần vật lý của tấm gồm kính, khung, cell và mối hàn nhận bảo hành vật lý 12 năm về vật liệu và tay nghề. Mốc này áp dụng khi tấm được lắp và chạy đúng hướng dẫn, không chịu tác động cơ học hay môi trường ngoài điều kiện cho phép.[3]
30 năm
Bảo hành hiệu suất
Hãng cam kết mức công suất tối thiểu cho từng năm trong 30 năm. Sau năm đầu còn từ 99% trở lên, mỗi năm tấm chỉ mất 0,35% công suất, đến năm 30 còn từ 88,85%. Nhờ vậy, mật độ 670 Wp được quy thành nền sản lượng có thể tính trước dài hạn.[3]
Mốc tính
Thời điểm bắt đầu bảo hành
Thời điểm khởi tính bảo hành lấy ngày giao hàng hoặc mốc 6 tháng sau xuất xưởng, cái nào đến trước thì dùng. Khi lập yêu cầu, hãy lưu sẵn mã model, số seri, hóa đơn và hồ sơ lắp đặt để khâu xác minh nhanh hơn.[3]Lưu ý cho tấm hai mặtVới tấm hai mặt, cách lắp và mức che khuất ảnh hưởng đến sản lượng thực tế, nhưng cam kết hiệu suất 30 năm vẫn tính trên công suất danh định 670 Wp của tấm. Khi cần hỗ trợ, hãy lưu số liệu đo và ảnh hiện trạng để rút ngắn thời gian kiểm tra.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Tongwei TWMNH-66QD670W VNS
Việt Nam Solar tư vấn cấu hình dàn tấm pin Tongwei TWMNH-66QD670W dựa trên diện tích mái, hướng và góc đặt, điều kiện nền phản xạ cho mặt sau, công suất hệ mong muốn, thiết bị đi kèm và nhu cầu sản lượng dài hạn của chủ đầu tư.
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: [email protected]Gọi 088.60.60.66011. Đánh giá thực tế tấm pin TWMNH-66QD670W Đánh giá
TWMNH-66QD670W là bản hợp với dự án đặt mật độ công suất lên hàng đầu, nhất là khi diện tích lắp bị giới hạn và có nền sáng để khai thác mặt sau. Khi chốt cấu hình, hãy xem hiệu suất 24.8%, hệ số nhiệt Pmax −0.26%/°C, hệ số hai mặt 85±5%, sức chịu tải và bảo hành hiệu suất 30 năm. Năm điểm này quyết định hiệu quả vận hành dài hạn.
Mật độ công suất
Diện tích hẹp vẫn đạt công suất cao
Với 670 Wp và hiệu suất 24.8%, đây là bản cùng diện tích cho nhiều điện hơn các bản khác trong họ. Trên một mái có diện tích cố định, dàn đạt tổng kWp cao hơn, lại cần ít tấm và ít khung đỡ hơn cho cùng mục tiêu công suất.[1]
Sản lượng
Công suất buổi trưa vẫn cao
Hệ số nhiệt Pmax −0.26%/°C cùng nhiệt vận hành danh định T98 ≤70°C giúp phần điện mất đi ít khi tấm nóng giữa trưa. Vì nền là 670 Wp, sản lượng buổi trưa khi trời nóng vẫn cao hơn các bản thấp.[1]
Độ bền
Dual-glass đỡ khổ tấm lớn
Hai lớp kính 2.0mm cùng khung nhôm anodized tạo độ cứng cao, chịu tải 5400/2400 Pa, hợp khổ tấm lớn 2382mm ở vùng gió mạnh và mái nhịp rộng. Cả hai mặt đều là kính, không dùng tấm nền polymer như module một mặt.[1]
Lưu ý
Nền sáng mới ăn đủ mặt sau
Mặt sau chỉ cho thêm điện đáng kể khi đón đủ nắng phản xạ, vì hệ số hai mặt 85±5% đo độ nhạy chứ không tự thành sản lượng. Đặt sát mái sẫm màu hoặc che gầm sẽ làm giảm phần điện cộng thêm và hao bớt lợi thế mật độ công suất, nên cần chọn nền sáng và tính trước cách lắp.[1]Hợp cho mái giới hạn diện tích và dự án C&I cần kWp cao.TWMNH-66QD670W là lựa chọn khi công trình muốn đạt tổng công suất cao nhất trên diện tích có hạn, vẫn giữ tấm hai mặt và độ bền lâu dài. Nếu cần giảm chi phí mỗi tấm và chấp nhận kWp thấp hơn một chút, có thể xét các bản thấp hơn trong họ TNC 3.0 66QD.[1]
12. Hiểu lầm phổ biến về tấm pin TWMNH-66QD670W Hiểu lầm
TWMNH-66QD670W là bản công suất cao nhất series, nhưng mật độ công suất cao không tự thành sản lượng nếu lắp sai hoặc chia chuỗi vượt giới hạn. Sáu hiểu lầm dưới đây giúp tránh kỳ vọng sai về điện mặt sau, mức suy giảm, độ bền và an toàn điện của tấm.
Hiểu saiMua bản 670W là sản lượng tự cao nhất.
Cách hiểu đúng670 Wp cho mật độ công suất cao nhất, nhưng sản lượng còn phụ thuộc hướng đặt, góc nghiêng, độ sạch kính và nền sáng cho mặt sau. Lắp sai thì bản công suất cao vẫn chạy thấp hơn khả năng.[1]
Hiểu saiChuỗi bản 650W bê nguyên sang bản 670W.
Cách hiểu đúngBản 670W có Voc 50.84V và Isc 16.64A khác bản thấp hơn, nên số tấm nối tiếp phải tính lại để tổng điện áp chuỗi trong giới hạn 1500 V DC và dòng dưới ngưỡng cầu chì chuỗi 35 A, có cộng yếu tố nhiệt độ.[1]
Hiểu saiCông suất cao thì coi như không suy giảm.
Cách hiểu đúngDù bắt đầu từ 670 Wp, cell N-type TNC vẫn giảm công suất, chỉ là rất ít: năm đầu ≤1%, sau đó 0,35% mỗi năm, đến năm 30 còn ≥88,85%. Giảm ít là ưu điểm, không phải đứng yên mãi.[3]
Hiểu saiKhổ tấm lớn nên một người vẫn lắp được.
Cách hiểu đúngTấm dài 2382mm và nặng 32.7 kg cần hai người nâng theo cạnh, không cầm vào dây hay hộp đấu nối. Nâng một người dễ làm xoắn khung và sinh nứt vi mô trên kính.[1]
Hiểu saiChịu 5400 Pa nên giẫm lên kính thoải mái.
Cách hiểu đúng5400 Pa là tải tĩnh phân bố đều theo thiết kế, không phải lực điểm. Đứng lên hay kê vật nặng dồn tải vào một điểm và sinh nứt vi mô khó thấy. Tuyệt đối không bước lên mặt kính.[1]
Hiểu saiSản lượng tụt là do tấm 670W kém chất lượng.
Cách hiểu đúngPhần lớn ca tụt sản lượng đến từ bụi bẩn, bóng che, đầu nối lỏng hay chuỗi chia sai, không phải lỗi tấm. Hãy vệ sinh kính, soát đầu nối và rà cấu hình trước khi kết luận module hỏng.[2]
13. Câu hỏi thường gặp về tấm pin TWMNH-66QD670W FAQ
Năm câu hỏi dưới đây gom các điểm trọng yếu của TWMNH-66QD670W, từ mật độ công suất, khả năng hai mặt, bảo hành, sức chịu tải cho tới nhiệt vận hành danh định, giúp đối chiếu nhanh trước khi chốt cấu hình dàn.
Vì sao chọn bản 670W thay cho bản công suất thấp hơn?
Bản 670W cho hiệu suất 24.8% và mật độ công suất cao nhất họ 66QD. Trên một diện tích mái cố định, nó cho nhiều kWp hơn và cần ít tấm hơn cho cùng mục tiêu, hợp với công trình bị giới hạn chỗ lắp.[1]
Thời hạn bảo hành của TWMNH-66QD670W ra sao?
Phần vật lý nhận 12 năm bảo hành, còn công suất đi kèm 30 năm cam kết hiệu suất. Theo cam kết của hãng, tới năm thứ 30 công suất vẫn không thấp hơn 88,85% mức ban đầu.[3]
Tấm chịu được mức tải tĩnh tối đa bao nhiêu?
Giới hạn tải tĩnh là 5400 Pa cho mặt trước và 2400 Pa cho mặt sau, hiểu theo nghĩa tải phân bố đều. Với khổ tấm dài 2382mm, khung đỡ cần được tính riêng cho điều kiện gió thực tế ở từng công trình.[1]
Tấm dùng được cho hộ gia đình, C&I hay utility không?
Có. Với 670 Wp và hiệu suất 24.8%, tấm hợp cả mái hộ gia đình, hệ thương mại công nghiệp lẫn dự án utility. Mật độ công suất cao giúp giảm số tấm cần lắp cho cùng mục tiêu, nhất là khi diện tích hẹp.[1]
Chỉ số T98 ≤70°C trên tấm cho biết điều gì?
T98 chỉ ngưỡng nhiệt vận hành danh định mà 98% module trong thử nghiệm không vượt quá, với model này là ≤70°C. Ngưỡng thấp đồng nghĩa tấm chạy mát hơn, giúp giữ công suất tốt hơn; module còn chịu được nhiệt ngắn hạn tới 85°C.[1]
14. Giá tấm pin TWMNH-66QD670W và nhận báo giá Báo giá
Giá tấm pin TWMNH-66QD670W thay đổi theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá để phương án bám sát nhu cầu thực tế của công trình.
Với TWMNH-66QD670W, chủ đầu tư nên tách rõ hai kịch bản trước khi xin báo giá. Kịch bản đầu là mua tấm pin rời để thay thế hoặc mở rộng dàn đang chạy. Kịch bản sau là lắp trọn gói hệ điện mặt trời gồm tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Hai kịch bản cho cấu trúc chi phí khác hẳn nhau, vì vậy khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.
THIẾT BỊ RỜI
Giá tấm pin TWMNH-66QD670W
Dành cho chủ đầu tư cần mua riêng tấm pin để thay thế, mở rộng dàn hoặc giao cho đội kỹ thuật đang thi công. Báo giá yêu cầu xác nhận đúng mã TWMNH-66QD670W, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng. Gọi hotline 088.60.60.660
TRỌN GÓI
Giá hệ điện mặt trời dùng tấm Tongwei
Dành cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời. Báo giá phụ thuộc số lượng tấm, công suất hệ, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp đặt và điều kiện thi công thực địa. Gửi yêu cầu báo giáGửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua thiết bị rời hay lắp trọn gói, công suất hệ mong muốn, số lượng tấm dự kiến và thời gian thi công, bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.
Tài liệu tham khảo
1Tongwei Solar. (2026). Datasheet TWMNH-66QD (TNC 3.0, N-type Bifacial Module 66).
2Tongwei Co., Ltd. (2026). Photovoltaic Module Installation Manual.
3Tongwei Solar. (2026). Limited Warranty for Tongwei Solar PV Module.
4Tongwei Solar. (2026). Unpacking & Handling Guide for PV Modules.
5Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
