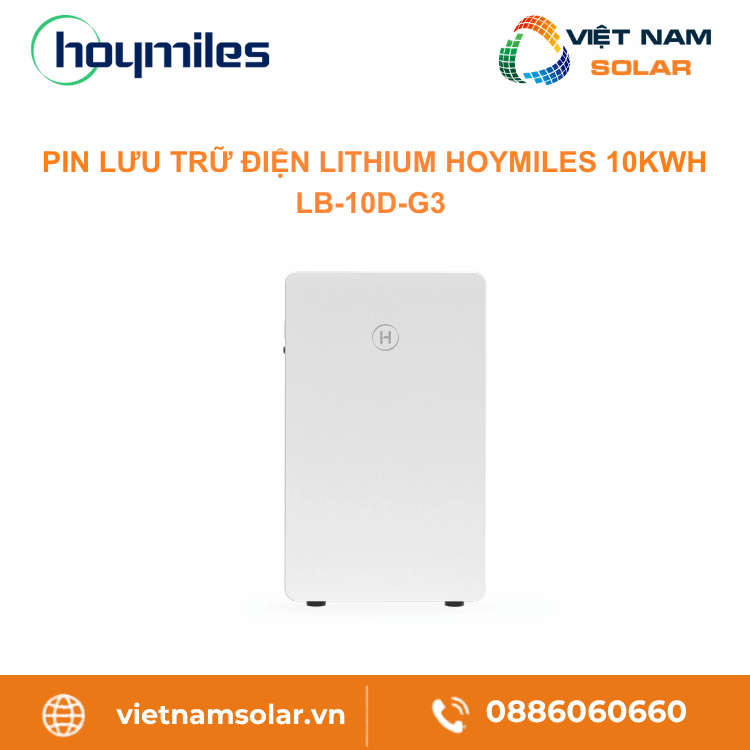

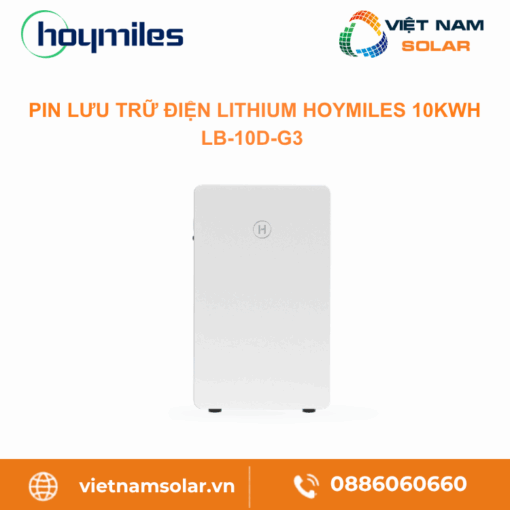

LB-10D-G3 – Pin Lưu Trữ Điện Lithium Hoymiles 10kWh (Áp Thấp)

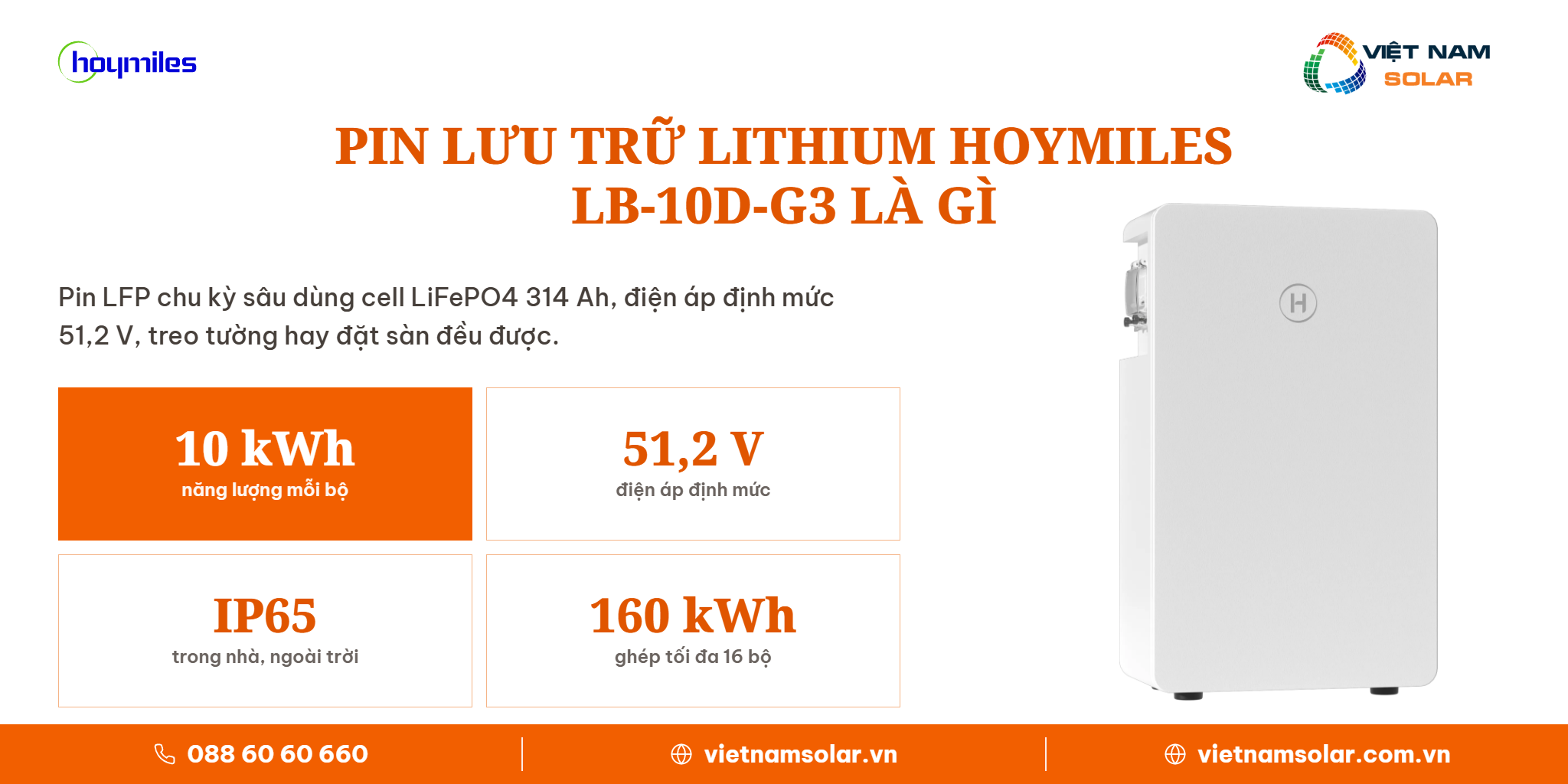

Pin lưu trữ dân dụng phải lắp cố định và chạy mỗi ngày trong nhiều năm, nên hóa học cell quyết định tuổi thọ. Hoymiles chọn LiFePO4 cho LB-10D-G3, với cell dung lượng 314 Ah cho 10 kWh mỗi bộ.^[2] Điện áp danh định 51,2 V xếp sản phẩm vào nhóm pin điện áp thấp. Khi thiết kế hệ, điểm cần chú ý là khoảng làm việc 44,8 – 60 V: biến tần phải nhận hết khoảng điện áp này thì BMS (mạch quản lý pin) mới cho sạc và xả.^[2] Nhu cầu lưu trữ của một hộ gia đình tăng dần theo thói quen dùng điện. Vì vậy mức ghép song song tối đa 16 bộ, tức 160 kWh, cho phép mở rộng dần: lắp thêm bộ pin mà vẫn giữ nguyên hệ đang chạy.^[2] Mỗi bộ có sẵn module DC-DC nên việc mở rộng mới làm được, vì các bộ pin khác tuổi thường chênh nhau về nội trở và dung lượng còn lại. Nhờ vậy hãng công bố có thể dùng chung pin cũ và pin mới trong cùng một hệ.^[2]

Nhà ở hiếm khi có phòng kỹ thuật riêng cho thiết bị điện. Vì vậy vỏ đạt cấp bảo vệ IP65, tức kín bụi hoàn toàn và chịu được tia nước phun, là điều kiện để khối pin đặt được cả trong nhà lẫn ngoài trời.^[2] Cell LiFePO4 chỉ nhận sạc an toàn trong khoảng nhiệt độ cho phép, nên mức sạc chuẩn dừng ở 0 °C. Bộ sưởi tùy chọn hạ mức đó xuống −20 °C.^[2] Con số 8000 chu kỳ chỉ đúng khi kèm điều kiện đo: 25 °C, dòng 0,5C, độ sâu xả (DOD) 90% và mức dung lượng còn lại khi hết vòng đời (EOL) là 70%.^[2]

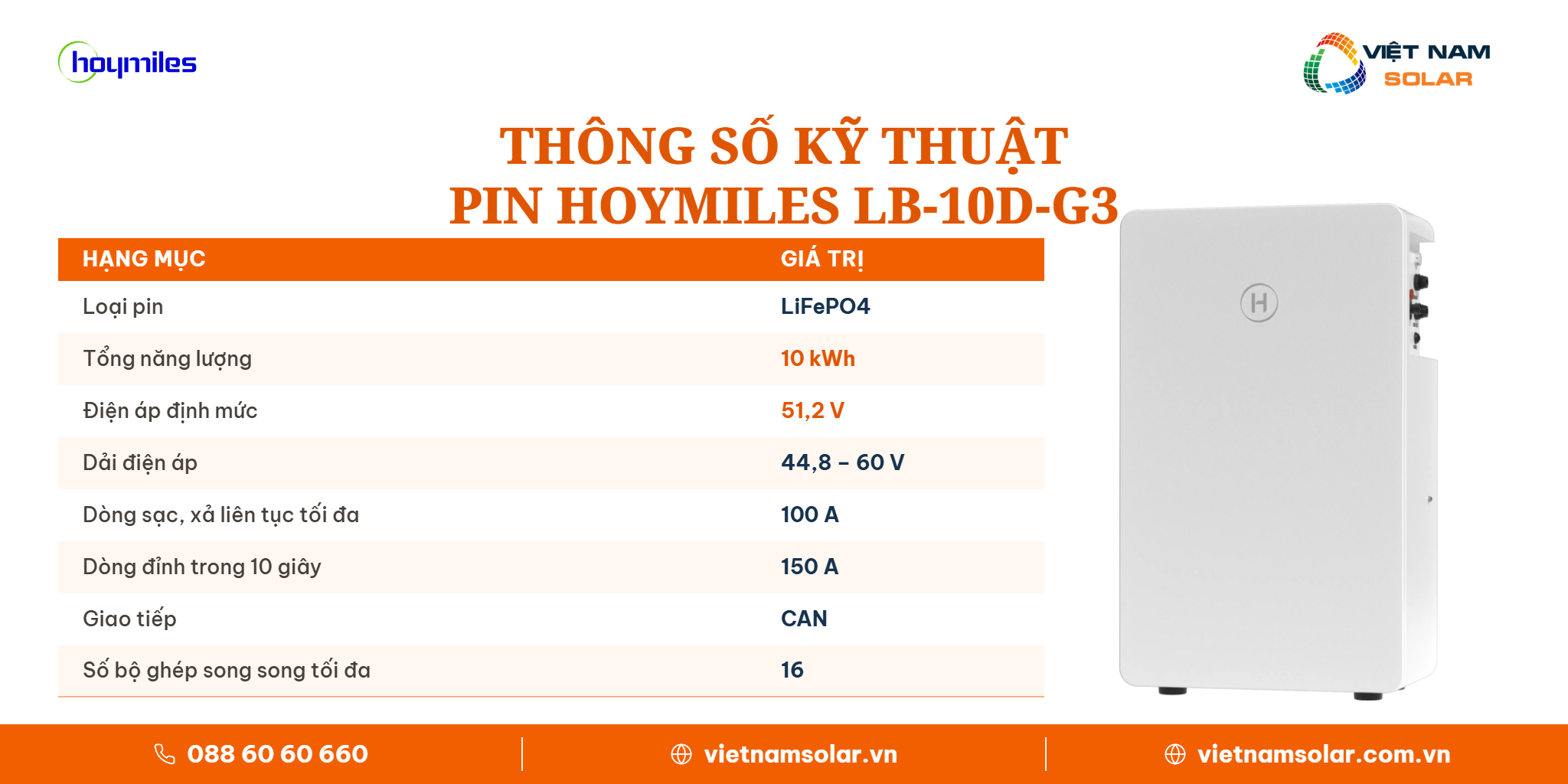

Nhóm System Data mô tả phần điện chính của khối pin nên quyết định khả năng ghép nối. LB-10D-G3 dùng cell LiFePO4 314 Ah, tổng năng lượng 10 kWh, điện áp danh định 51,2 V, làm việc từ 44,8 đến 60 V. Biến tần phải nhận hết khoảng điện áp này. Nếu lệch khoảng, thiết bị sẽ cắt sạc hoặc cắt xả sớm.^[2] Dòng sạc và xả liên tục 100 A khác với dòng đỉnh 150 A trong 10 giây. Mức 100 A là giới hạn để pin không nóng quá khi chạy lâu, còn 150 A chỉ là khả năng chịu xung ngắn lúc khởi động tải. Độ sâu xả (DOD) khuyến nghị giữ ở 90%.^[2] Vì vậy công suất liên tục của biến tần phải chọn theo mức 100 A, không chọn theo dòng đỉnh. Ghép song song tối đa 16 bộ nâng năng lượng từ 10 kWh lên 160 kWh. Pin trao đổi dữ liệu với biến tần qua CAN.^[2]

Nhóm Protection cho biết bảo vệ quá áp, thấp áp, quá dòng, quá nhiệt, thấp nhiệt và cầu dao DC đều có sẵn trong máy, riêng sưởi là tùy chọn. Nhóm General Data nêu điều kiện lắp đặt: kích thước (R × C × S) 410 × 678 × 236 mm, khối lượng 80 kg, cấp bảo vệ IP65. Máy làm mát bằng luồng khí tự nhiên nên vị trí lắp phải thông thoáng.^[2] Con số 8000 chu kỳ chỉ đúng khi kèm điều kiện đo: 25 °C, dòng 0,5C, độ sâu xả 90% và mức dung lượng còn lại khi hết vòng đời là 70%. Môi trường nóng hơn hoặc dòng làm việc lớn hơn sẽ cho số chu kỳ thực thấp hơn.^[2] Chứng nhận gồm IEC 62619 về an toàn hệ pin, UN 38.3 về điều kiện vận chuyển và CE-EMC về tương thích điện từ. Thời hạn bảo hành từ 5 đến 10 năm, tùy điều khoản Hoymiles áp dụng.^[3]

Rủi ro lớn nhất của khối pin lithium đặt trong nhà ở là mất kiểm soát nhiệt. Vì vậy LB-10D-G3 dùng hóa học cell LiFePO4, ổn định nhiệt hơn dòng NMC, và được kiểm chứng bằng chứng nhận IEC 62619.^[2] Bốn lớp bảo vệ lắp sẵn trong máy xử lý bốn kịch bản vận hành sai: quá áp và thấp áp giữ khoảng 44,8 – 60 V, quá dòng ứng với 100 A liên tục, quá nhiệt và thấp nhiệt cắt theo nhiệt độ cell.^[2] Thao tác trên mạch một chiều đang mang điện luôn tiềm ẩn nguy hiểm, vì vậy cầu dao DC lắp sẵn trong máy để ngắt pin ra khỏi mạch trước khi lắp đặt hoặc khi bảo trì.^[2]

Cấp bảo vệ IP65 của lớp vỏ ngăn bụi và tia nước tiếp cận phần mang điện, cho phép khối pin lắp cả trong nhà lẫn ngoài trời, làm mát bằng luồng khí tự nhiên và làm việc ở độ cao tối đa 2000 m.^[2] Về pháp lý, sản phẩm đạt UN 38.3, tức đã qua chuỗi thử nghiệm bắt buộc cho pin lithium khi vận chuyển thương mại, và đạt CE-EMC về tương thích điện từ với các thiết bị xung quanh.^[2]

Hai con số dòng điện trên datasheet mô tả hai trạng thái khác nhau, nên không thay thế cho nhau. Dòng sạc và xả liên tục lớn nhất của một bộ LB-10D-G3 là 100 A. Đây là mức pin chịu được khi làm việc kéo dài mà không vượt giới hạn phát nhiệt.^[2] Dòng đỉnh 150 A chỉ được phép chạm trong 10 giây. Mức này dành cho lúc khởi động các tải có dòng khởi động lớn như máy nén điều hòa hoặc máy bơm.^[2] Vì vậy công suất liên tục của biến tần phải chọn theo ngưỡng 100 A. Chọn theo 150 A sẽ làm hệ chạm bảo vệ quá dòng ngay khi tải nền tăng.

Ở cấp điện áp danh định 51,2 V, dòng liên tục 100 A tương ứng công suất liên tục khoảng 5,1 kW cho mỗi bộ pin.^[2] Hệ cần công suất lớn hơn thì chia tải sang nhiều bộ đấu song song, vì mỗi bộ vẫn giữ nguyên giới hạn 100 A của riêng nó.^[2] Lớp bảo vệ quá dòng lắp sẵn trong máy giám sát ngưỡng này liên tục và cắt mạch khi vượt.^[2]

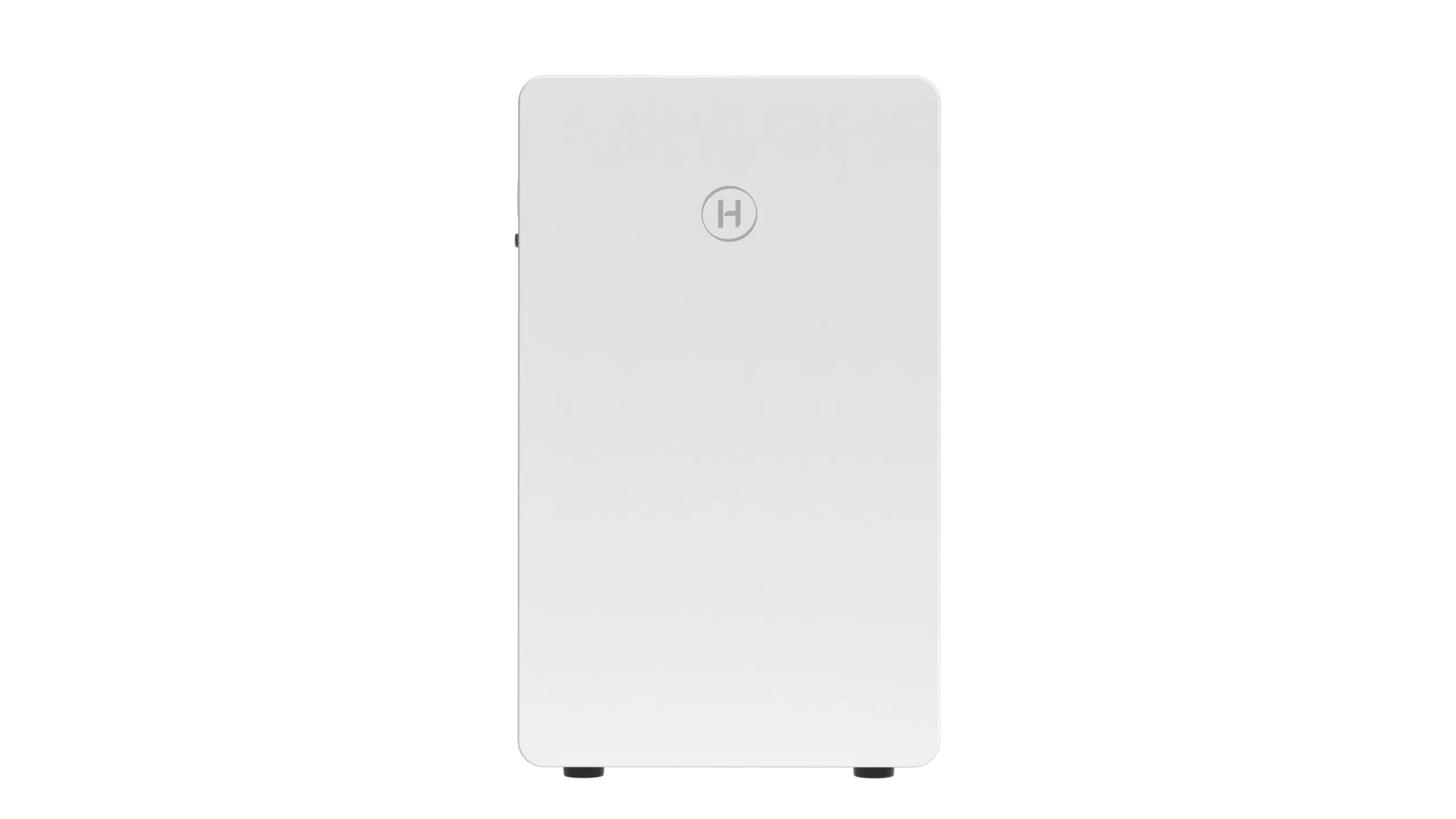

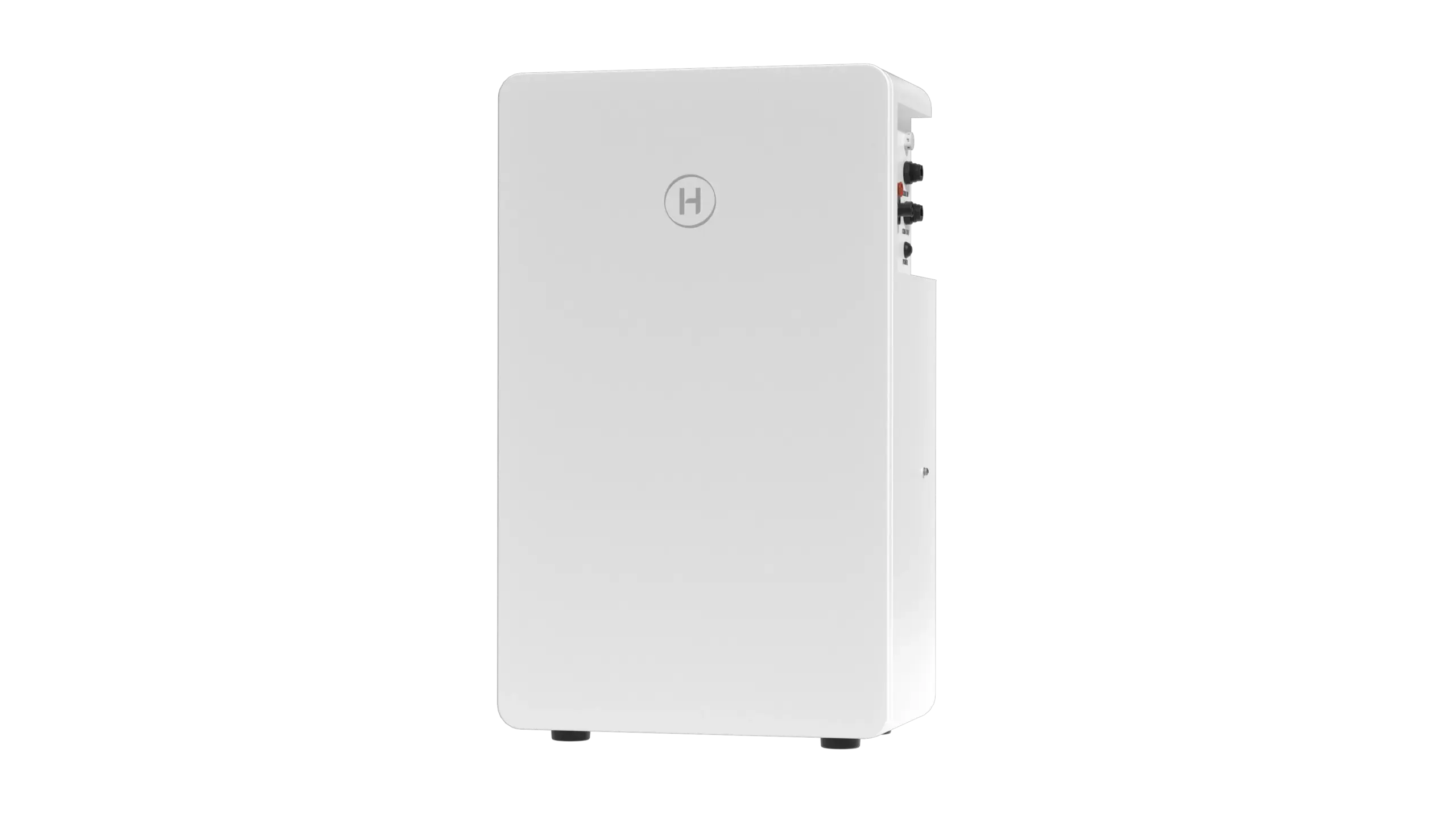

Khối lượng và kích thước quyết định vị trí lắp và cách vận chuyển vào công trình. LB-10D-G3 có kích thước 410 × 678 × 236 mm theo thứ tự rộng, cao, sâu, khối lượng 80 kg.^[2] Bề rộng 410 mm và chiều sâu 236 mm quyết định khoảng tường dành cho máy. Chiều cao 678 mm là kích thước cần kiểm tra khi đặt máy trong hộp kỹ thuật hoặc dưới gầm cầu thang. Khối lượng 80 kg quyết định phương án nâng hạ và kết cấu đỡ.^[2] Hãng ghi rõ kích thước và khối lượng thực tế có thể khác, chi tiết liên hệ bộ phận kinh doanh Hoymiles.^[2]

Máy hỗ trợ hai kiểu lắp: đặt trên sàn hoặc treo lên tường.^[2] Giá treo tường thuộc nhóm hàng tùy chọn, đặt riêng theo nhu cầu.^[2] Với khối lượng 80 kg, phương án treo tường yêu cầu kết cấu tường chịu được tải đó. Phương án đặt sàn yêu cầu mặt nền phẳng và chắc.

Vị trí lắp quyết định nhiệt độ làm việc thực tế của cell, nên ảnh hưởng trực tiếp tới số chu kỳ đạt được. LB-10D-G3 làm mát bằng luồng khí tự nhiên, không có quạt thổi, nên vị trí lắp phải thông thoáng để nhiệt thoát ra được.^[2] Cấp bảo vệ vỏ IP65 chắn bụi hoàn toàn và chịu được tia nước phun, nhờ vậy máy đặt được cả trong nhà lẫn ngoài trời.^[2] Độ cao lắp đặt tối đa là 2000 m.^[2]

Khoảng nhiệt độ làm việc chia làm hai mức khác nhau, cần tách rõ khi thiết kế. Pin xả được trong khoảng −20 °C đến +55 °C. Pin sạc được từ 0 °C đến +55 °C trên cấu hình tiêu chuẩn, và từ −20 °C khi trang bị bộ sưởi tùy chọn.^[2] Vì vậy công trình ở vùng lạnh cần đặt bộ sưởi cùng lúc với pin. Chức năng sưởi thuộc nhóm hàng tùy chọn.^[2]

Một bộ 10 kWh phủ được nhu cầu dự phòng cơ bản, nhưng phụ tải của nhiều hộ gia đình vượt mức đó. Vì vậy LB-10D-G3 cho phép ghép song song tối đa 16 bộ, nâng tổng năng lượng lên 160 kWh.^[2] Cách mở rộng này theo module: lắp thêm bộ pin và giữ nguyên phần hệ đang chạy, thay vì thay cả hệ.^[2] Module DC-DC lắp sẵn trong từng bộ là điều kiện để việc mở rộng làm được, vì các bộ pin khác tuổi thường chênh nhau về nội trở và dung lượng còn lại. Hãng vì vậy công bố cấu hình dùng chung pin cũ và pin mới trong cùng một hệ.^[2]

Khi tính số bộ, lấy nhu cầu năng lượng cần dự phòng chia cho phần dung lượng thực sự khai thác được. Ở độ sâu xả khuyến nghị 90%, mỗi bộ đưa ra khoảng 9 kWh trên tổng 10 kWh.^[2] Sau đó đối chiếu ngược với hai giới hạn: số bộ không quá 16, và dòng liên tục của từng bộ không quá 100 A.^[2]

Pin lưu trữ và biến tần phải thống nhất với nhau về mức sạc, mức xả và trạng thái bảo vệ, nếu không hai thiết bị sẽ làm việc lệch nhau. LB-10D-G3 dùng giao thức CAN để trao đổi dữ liệu này.^[2] Vì vậy biến tần lắp cùng phải hỗ trợ CAN, và tên LB-10D-G3 phải nằm trong danh sách pin tương thích do hãng biến tần công bố.^[1]

Đường truyền thông là một phần của thiết kế hệ, không phải phụ kiện lắp thêm sau. Khi chốt cấu hình, xác nhận biến tần nhận đúng giao thức CAN cùng lúc với việc đối chiếu khoảng điện áp 44,8 – 60 V và ngưỡng dòng 100 A.^[2] Ba điều kiện này phải cùng đạt thì hệ mới chạy đúng.

Tuổi thọ của pin lưu trữ chỉ có nghĩa khi gắn với điều kiện đo. Hoymiles công bố LB-10D-G3 đạt 8000 chu kỳ, đo ở 25 °C, dòng 0,5C, độ sâu xả 90% và tính tới mức dung lượng còn lại khi hết vòng đời là 70%.^[2] Bốn tham số này đi liền nhau. Môi trường nóng hơn 25 °C hoặc dòng làm việc lớn hơn 0,5C sẽ cho số chu kỳ thực thấp hơn con số công bố.

Thời hạn bảo hành ghi trên datasheet là 5 đến 10 năm, mức áp dụng cụ thể theo Điều khoản và Điều kiện bảo hành của Hoymiles.^[2] Đây là hai đại lượng khác bản chất: 8000 chu kỳ là chỉ tiêu tuổi thọ đo trong phòng thử, còn 5 – 10 năm là cam kết thương mại kèm điều kiện lắp đặt và vận hành đúng tài liệu.^[3] Hồ sơ bảo hành cần lưu ngay từ lúc bàn giao, gồm hóa đơn, ảnh tem seri và ảnh hiện trạng lắp đặt.^[4]

Quyết định thiết kế và nghiệm thu đều phải dựa trên tài liệu gốc của hãng, không dựa trên nội dung biên tập lại. Với LB-10D-G3, tài liệu nền là datasheet Global REV1.1 bản tiếng Anh, hai trang.^[2] Bộ tài liệu đi kèm còn có chính sách bảo hành, trang tra cứu số seri chính hãng và chứng nhận nhà phân phối.^[3][4][5]

Trước khi nghiệm thu, đối chiếu số seri in trên thân máy với số model và mã sản phẩm.^[4] Ba thông tin này phải khớp nhau. Chứng từ nhập khẩu và phiếu bảo hành được cấp kèm theo từng máy.^[5]

Nguồn gốc và hồ sơ kỹ thuật của thiết bị lưu trữ quyết định khả năng bảo hành về sau, nên chúng tôi phân phối pin Hoymiles LB-10D-G3 theo đường chính hãng và cấp chứng từ đầy đủ cho từng đơn hàng.^[5] Đội ngũ 50 kỹ sư có chứng chỉ hành nghề đảm nhận chuỗi công việc từ khảo sát tải, thiết kế cấu hình, thi công tới bàn giao.^[6] Số seri của từng bộ pin đều tra cứu được, cho phép đối chiếu với số model và mã sản phẩm trước khi bàn giao.^[4]

Thời gian tiếp cận công trình ảnh hưởng trực tiếp tới chất lượng bảo trì, nên công ty vận hành ba chi nhánh tại TP.HCM, Cần Thơ và Khánh Hòa.^[6] Chính sách bảo hành được thực hiện tại chỗ, giúp khách hàng giữ nguyên khối pin 80 kg tại vị trí lắp đặt.^[3] Số bộ pin phụ thuộc tải thực tế, nên phần tư vấn bắt đầu từ số liệu tiêu thụ điện đo được của hộ gia đình, sau đó báo giá được lập riêng theo từng cấu hình.^[6]

Điểm mạnh đo được của LB-10D-G3 nằm ở phần dòng điện. Mỗi bộ chịu dòng liên tục 100 A, tương ứng công suất liên tục khoảng 5,1 kW ở cấp 51,2 V.^[2] Nhờ vậy một hệ công suất trung bình cần ít bộ pin hơn, kéo theo ít điểm đấu nối hơn. Dung lượng 10 kWh mỗi bộ và trần 160 kWh cho 16 bộ cũng nới rộng dải ứng dụng lên nhóm hộ gia đình dùng nhiều điện.^[2]

Ràng buộc phải tính khi thiết kế nằm ở phần cơ và phần phụ kiện. Khối lượng 80 kg và chiều cao 678 mm yêu cầu phương án nâng hạ cùng kết cấu đỡ tương ứng.^[2] Giá treo tường và bộ sưởi đều thuộc nhóm hàng tùy chọn, phải đặt riêng.^[2] Công trình có nhiệt độ xuống dưới 0 °C cần bộ sưởi thì pin mới sạc được, còn độ cao lắp đặt giới hạn ở 2000 m.^[2]

Phần lớn vướng mắc khi tư vấn đến từ việc đọc thiếu điều kiện đi kèm con số. Sáu mục dưới đây đối chiếu lại các cách hiểu thường gặp với đúng nội dung datasheet Global REV1.1.^[2]

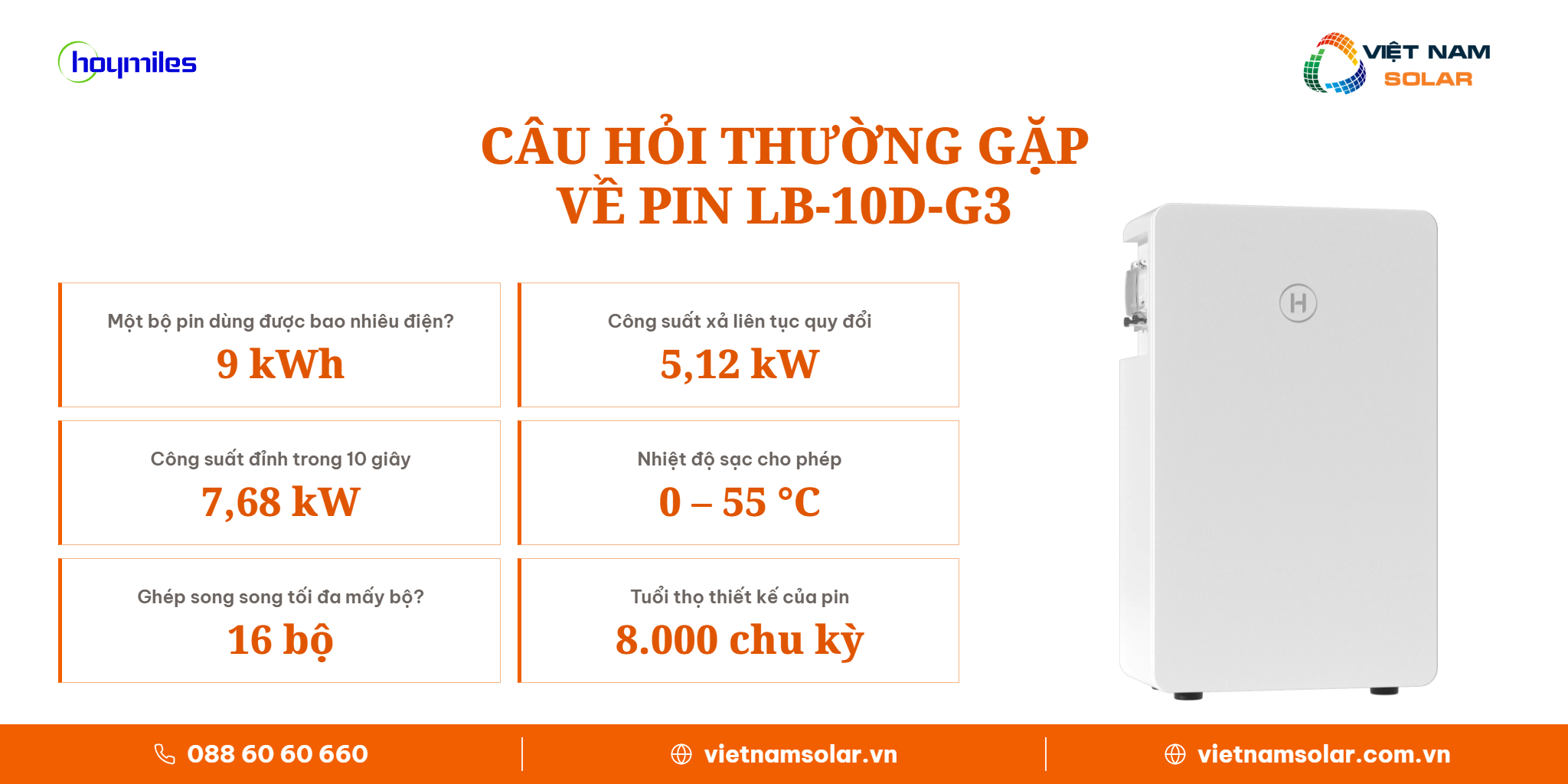

Mười câu dưới đây tổng hợp các nội dung được tra cứu nhiều nhất về LB-10D-G3. Mọi câu trả lời đều truy được về datasheet Global REV1.1 hoặc tài liệu do Việt Nam Solar công bố.^[2]
