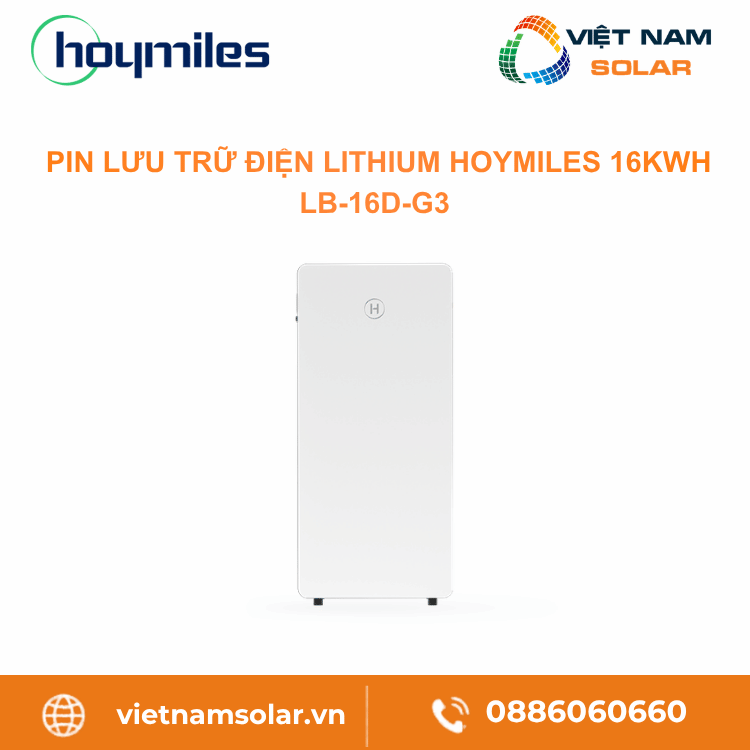

LB-16D-G3 – Pin Lưu Trữ Điện Lithium Hoymiles 16kWh (Áp Thấp)

Điểm mạnh của một khối pin lưu trữ áp thấp được đo bằng bốn nhóm số. Bốn nhóm đó gồm dung lượng mỗi bộ, dòng sạc xả liên tục, số bộ ghép song song được và cấp bảo vệ vỏ máy. ^[1] LB-16D-G3 đạt 16 kWh cho một bộ, dựng trên cell LiFePO4 xả sâu dung lượng 314 Ah ở điện áp danh định 51,2 V. ^[2] Mức 16 kWh đứng cao nhất trong nhóm pin lưu trữ áp thấp G3, nên cùng một quy mô lưu trữ, hệ cần ít bộ pin hơn. ^[1]

Số bộ ghép song song tối đa của LB-16D-G3 là 16, đưa tổng năng lượng danh định của hệ lên 256 kWh. ^[2] Giới hạn dòng của mỗi bộ gồm 157 A sạc xả liên tục và 235 A đỉnh trong 10 giây. ^[2] Đầu nối nhanh cùng bộ phụ kiện giao theo máy rút bớt thao tác đấu nối tại hiện trường. ^[1] Cấp bảo vệ IP65 cho phép đặt máy trong nhà hoặc ngoài trời, theo kiểu treo tường hoặc đặt sàn. ^[2] Bộ sưởi tùy chọn mở khoảng nhiệt độ sạc xuống -20 °C, còn khoảng nhiệt độ xả giữ nguyên từ -20 °C đến 55 °C. ^[2]

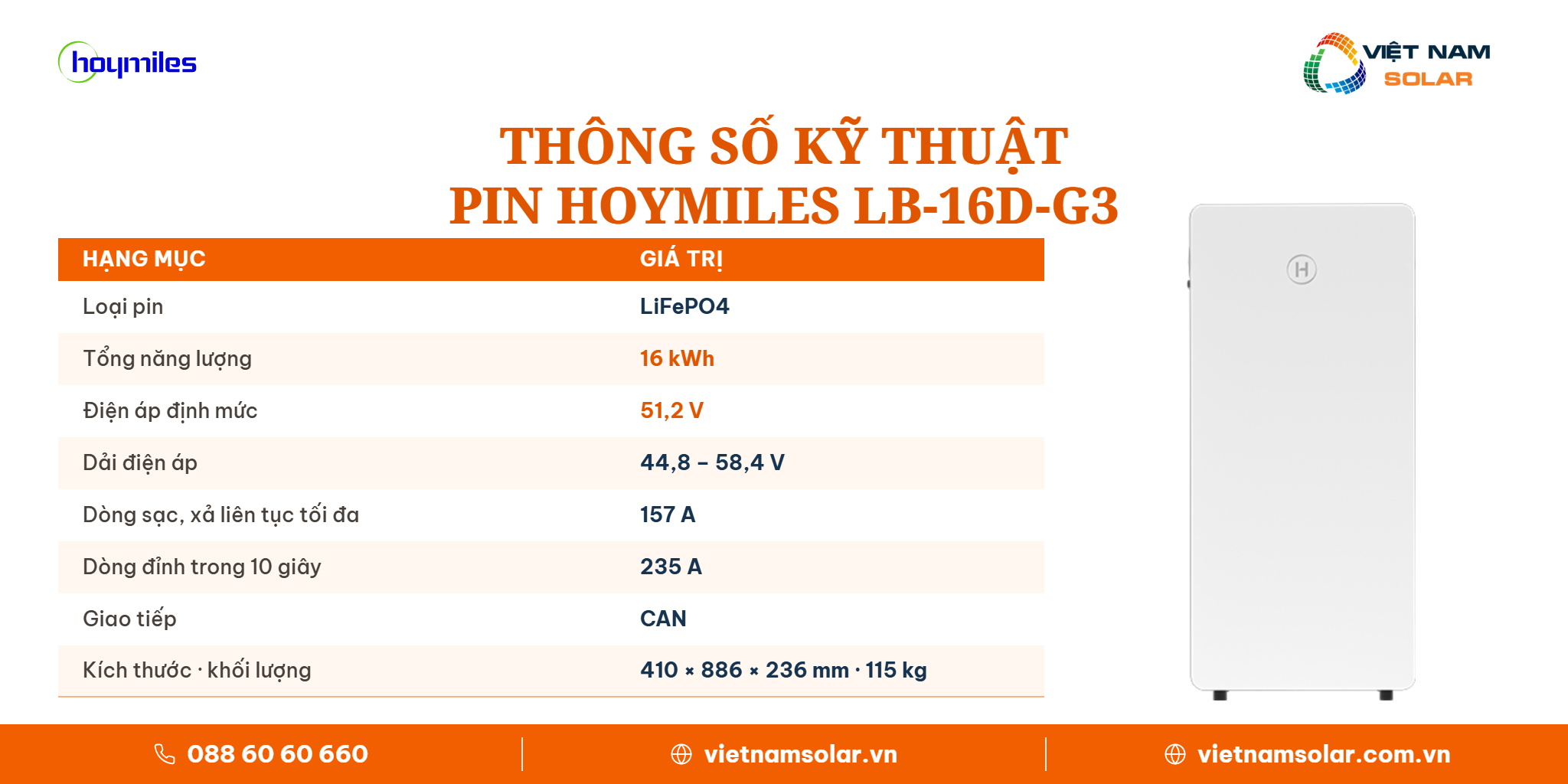

Bảng thông số của Hoymiles chia làm ba nhóm. System Data ghi năng lượng, điện áp và dòng của khối pin. ^[2] Protection ghi các lớp bảo vệ lắp sẵn trong máy, còn General ghi kích thước, nhiệt độ, cấp bảo vệ, tuổi thọ và chứng nhận. ^[2] Ba nhóm này chứa hai loại số khác nhau: giới hạn thiết kế không được vượt qua, và điều kiện thử hãng dùng để công bố kết quả. ^[2]

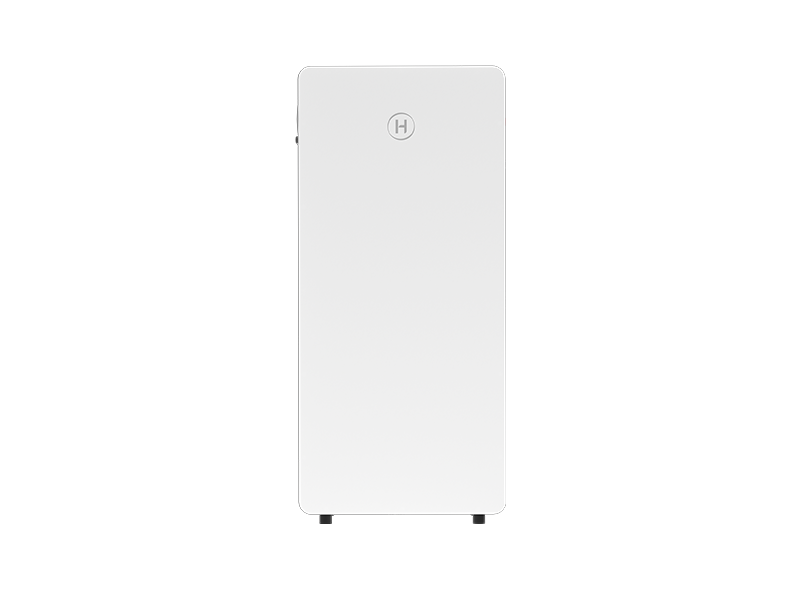

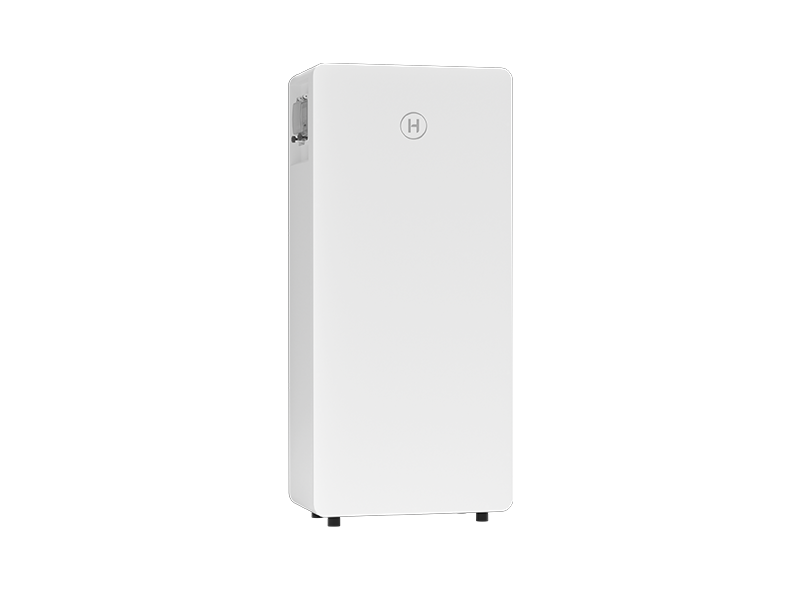

Thân máy đo 410 × 886 × 236 mm, nặng 115 kg, cao 900 mm khi tính cả phần chân đế. ^[3] Ba trụ số của LB-16D-G3 gồm cell LiFePO4 314 Ah, tổng năng lượng 16 kWh và điện áp danh định 51,2 V. Khoảng làm việc 44,8 - 58,4 V cùng giao tiếp CAN quyết định nhóm biến tần ghép được với máy. ^[2] Dòng tuổi thọ là điều kiện thử: 8000 chu kỳ đo tại 25 °C, 0,5C, DOD (độ sâu xả) 90%, EOL (mức dung lượng còn lại khi hết vòng đời) 70%. ^[2]

Lớp bảo vệ của khối pin lưu trữ xếp thành năm tầng: hóa học cell, BMS (mạch quản lý pin), mạch bảo vệ điện, cầu dao và vỏ máy. ^[2] LB-16D-G3 đặt tầng nền ở cell LiFePO4 dung lượng 314 Ah, điện áp danh định 51,2 V. ^[2] Bốn nhóm bảo vệ quá áp, thấp áp, quá dòng, quá nhiệt và nhiệt độ thấp cùng cầu dao DC đều tích hợp sẵn trong máy. ^[2]

IEC 62619 là chuẩn an toàn cho cell và khối pin lithium, kiểm chứng bằng phép thử trên mẫu sản phẩm tại phòng thử nghiệm độc lập. ^[3] Chứng nhận IEC 62619:2022 của máy mang số hiệu CB BE-56808, do SGS Belgium NV cấp ngày 01/4/2026. ^[3] Vỏ IP65 chống bụi và tia nước khép tầng ngoài cùng, kèm van xả áp và cọc tiếp địa trên thân máy. ^[3] Tài liệu hãng yêu cầu cả hệ có thiết bị chống sét lan truyền và nối đất bằng cáp 6 mm² / 10 AWG. ^[3]

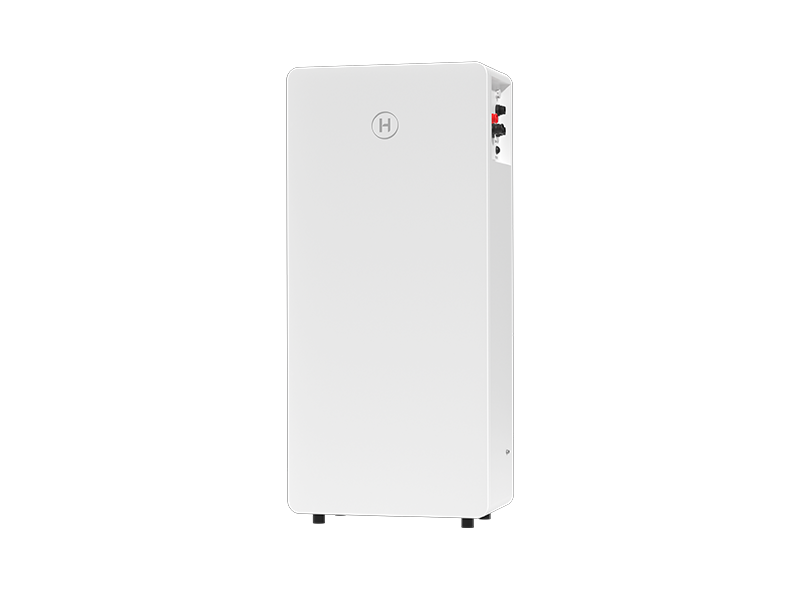

Mặt giao tiếp của khối pin quyết định vị trí đặt máy, hướng đi dây và khoảng trống chừa lại khi thi công. ^[3] Bản vẽ trong hướng dẫn sử dụng đánh dấu chín vị trí từ A đến I trên thân LB-16D-G3. ^[3] Nhóm này gồm cầu dao DC, cực dương, cực âm, cụm đèn LED, van xả áp, COM IN, COM OUT, nút nguồn và cọc tiếp địa. ^[3]

Hai cổng truyền tin tạo chuỗi dữ liệu: COM IN nhận tín hiệu từ biến tần hoặc pin đứng trước, COM OUT chuyển tiếp cho pin kế tiếp. ^[3] Đầu cáp phía biến tần chỉ giữ chân 4 CAN1H và chân 5 CAN1L theo sơ đồ chân của hãng. ^[3] Cụm đèn Status và SOC (mức pin còn lại) cho biết pin đang chạy, đang sạc, đang xả hay có cảnh báo. ^[3] Danh sách phụ kiện tiêu chuẩn có cáp tiếp địa 1 m, hai cáp nguồn 1,5 m, hai cáp truyền tin và hai đầu RJ45 chống nước. ^[3]

Mỗi giai đoạn của một hệ lưu trữ cần một tài liệu khác nhau, từ khâu tính toán thiết kế tới khâu bàn giao. Datasheet Global REV1.6 trả lời phần số liệu: 16 kWh, 51,2 V, 314 Ah và dòng sạc xả liên tục 157 A. ^[2] User Manual Global REV1.5 dài 33 trang trả lời phần thi công và vận hành, gồm an toàn, lưu kho, lắp đặt, đấu nối, khởi động và bảo trì. ^[3] Bảng thông số nêu khoảng điện áp 44,8 - 58,4 V và dòng đỉnh 235 A trong 10 giây. Mức ghép song song tối đa là 16 bộ, tương đương 256 kWh. ^[2]

Nhóm liên kết tra cứu trả lời phần hồ sơ và quyền lợi. Danh sách gồm trang xử lý lỗi, chính sách bảo hành, chứng nhận nhà phân phối và trang xác thực số seri. Hướng dẫn nâng cấp phần mềm tại chỗ bản V1.0 thuộc nhóm tài liệu hỗ trợ sau bán hàng. ^[8] Bộ chứng nhận sản phẩm và trang thương hiệu Hoymiles đều mở được ngay từ bảng tài liệu. ^[1]

Khối lượng 115 kg của LB-16D-G3 quyết định phương án lắp, vì nền và tường phải chịu được tải này trước khi tính tới thao tác. ^[3] Hãng yêu cầu nền cứng bằng bê tông hoặc khối xây, phẳng 0 - 3 độ, và tường bê tông cốt thép để neo thân máy. ^[3] Ba cách lắp khác nhau ở điểm đỡ tải: chân đế truyền tải xuống sàn, bracket L và R truyền tải vào tường, bánh xe dùng để di chuyển. ^[3]

Cả ba cách đều kết thúc bằng bước neo hai Bracket A vào tường bằng vít nở M8 siết 15 N·m để chống lật. ^[3] Bảng định vị hai mặt in sẵn tâm lỗ khoan: mặt đặt sàn 441 mm và 598,7 mm, mặt treo tường 436 mm, 611 mm, 65 mm và 346 mm. ^[3] Lỗ neo chung cho ba cách là Ø12 mm sâu 65 mm, khoan sau khi dùng máy dò kiểm tra dây điện và ống nước âm tường. ^[3] Máy nặng 115 kg cần tối thiểu bốn người di chuyển, lắp bốn tay xách và mang đủ bảo hộ. ^[3]

Sơ đồ đấu của LB-16D-G3 chỉ rõ ba đường dây trong hệ: dây tiếp địa, dây nguồn và dây truyền tin giữa khối pin với biến tần. ^[3] Hệ một bộ nối thẳng cực dương và cực âm vào biến tần vì toàn bộ dòng chỉ đi trên một đường. ^[3] Từ hai bộ trở lên, dòng của các bộ dồn về một điểm nên dây nguồn phải gom qua thanh cái đồng chọn theo bảng của hãng. ^[3]

Đấu chuyền từ cực bộ này sang cực bộ kia làm dòng chia không đều giữa các bộ và nóng lên tại một điểm. ^[3] Chuỗi truyền tin có một pin Master duy nhất, nhận tín hiệu từ biến tần qua cáp 1,5 m cắm vào cổng COM IN. ^[3] Các bộ còn lại nhận tín hiệu qua cáp 1,0 m nối từ COM OUT của bộ trước sang COM IN của bộ kế tiếp. ^[3] Hệ ghép tối đa 16 bộ pin và dùng chung tối đa 10 biến tần, lệnh bật tắt nhấn trên pin Master. ^[3]

Cụm đèn báo trên thân LB-16D-G3 gồm hai phần: một đèn Status và bốn đèn SOC (mức pin còn lại). ^[3] Đèn Status báo tình trạng làm việc của khối pin, xanh dương liên tục khi máy chạy hoặc chờ và đỏ liên tục khi có cảnh báo. ^[3] Bốn đèn SOC báo mức pin còn lại theo nấc 25%, đồng thời báo chiều dòng điện bằng kiểu nháy. ^[3]

Người vận hành đọc cụm đèn trước khi kết luận, vì trạng thái bảo vệ và mất kết nối truyền tin đều làm khối pin dừng làm việc. ^[3] Đèn Status xanh liên tục kèm đèn SOC nháy cách 0,5 giây ứng với nạp mồi, tự kiểm tra hoặc đang nâng cấp phần mềm. ^[3] Đèn Status đỏ liên tục kèm đèn SOC nháy cách 0,5 giây ứng với mất kết nối truyền tin. ^[3] Hiện tượng nằm ngoài bảng tra cứu được ghi kèm model và số seri rồi gửi về kênh hỗ trợ sau bán hàng. ^[8]

Thời hạn bảo hành và lịch bảo trì định kỳ là hai đại lượng khác bản chất. Thời hạn bảo hành là khoảng thời gian hãng nhận trách nhiệm sửa hoặc thay máy, tính bằng năm theo điều khoản đã công bố. ^[4]Mức bảo hành công bố là 5 - 10 năm rồi dẫn chiếu sang Điều khoản và Điều kiện bảo hành của Hoymiles. Thời hạn áp cho từng lô hàng được ghi thẳng vào báo giá và phiếu bảo hành. ^[2][4] Con số trên chứng từ cần đối chiếu với trang chính sách bảo hành trước khi thanh toán. ^[4]

Lịch bảo trì định kỳ là phần việc lặp lại theo tháng trong suốt thời gian dùng máy. Hướng dẫn sử dụng chia thành ba hạng mục: vệ sinh, trạng thái vận hành và đấu nối điện, chu kỳ 6 - 12 tháng. ^[3] Hiệu lực bảo hành giữ được khi máy lắp đúng hướng dẫn sử dụng và dùng đúng mục đích dân dụng cố định. Thiết bị không được sửa đổi khi chưa có văn bản chấp thuận, nhãn máy và số seri phải giữ nguyên. ^[3]

Một khối pin lưu trữ 16 kWh gắn cố định vào công trình và nối trực tiếp với biến tần. Vai trò của nhà phân phối chính hãng vì vậy kéo dài sau lúc giao hàng. Việt Nam Solar phân phối LB-16D-G3 theo chứng nhận nhà phân phối Hoymiles công bố công khai. ^[6] Phần việc thứ nhất là thi công đúng hướng dẫn sử dụng: khảo sát phụ tải, đối chiếu biến tần theo giao tiếp CAN, thiết kế thanh cái đồng và siết đúng mô-men hãng quy định. ^[3] Đội kỹ sư có chứng chỉ hành nghề trực tiếp lắp đặt và kiểm tra trước khi bàn giao. ^[6]

Phần việc thứ hai là hồ sơ nguồn gốc: số seri từng bộ pin, sơ đồ đấu nối, biên bản kiểm tra và phiếu bảo hành ghi thời hạn 5 - 10 năm. ^[4] Người sử dụng được hướng dẫn đọc đèn báo, bật tắt hệ và nắm lịch bảo trì định kỳ ngay tại chỗ. ^[3] Phần việc thứ ba là kênh xử lý sau bán, đặt tại ba chi nhánh TP.HCM, Cần Thơ và Khánh Hòa. ^[7] Hotline 088.60.60.660 nhận yêu cầu khảo sát và hỗ trợ sau bán trên toàn quốc. ^[7]

Sáu đại lượng của LB-16D-G3 ràng buộc phần còn lại của hệ lưu trữ. Nhóm này gồm khoảng điện áp, dòng liên tục, chuẩn truyền tin, số bộ ghép song song, khối lượng và mặt bằng. ^[1] Biến tần dùng cho hệ cần phủ hết khoảng điện áp 44,8 - 58,4 V và hỗ trợ chuẩn truyền tin CAN. ^[2] Dòng sạc và xả liên tục 157 A là mốc tính tải chạy dài hạn, còn 235 A chỉ giữ trong 10 giây. ^[2]

Khối lượng 115 kg và kích thước 410 × 886 × 236 mm quyết định mặt bằng, kết cấu đỡ và số người thi công. ^[3] Mức ghép song song tối đa 16 bộ đưa dòng danh định lên 2512 A và cần thanh cái đồng đúng tiết diện. ^[3] Bản chuẩn nhận sạc trong khoảng 0 - 55 °C, bản gắn sưởi tùy chọn hạ mốc sạc xuống -20 °C. ^[2] LB-16D-G3 hợp với công trình đã có bảng tải rõ, mặt bằng chịu được 115 kg mỗi bộ và kế hoạch mở rộng tới 256 kWh. ^[1]

Mức 16 kWh trên LB-16D-G3 là tổng năng lượng danh định của một bộ. Phần khai thác mỗi chu kỳ theo độ sâu xả (DOD) khuyến nghị 90%. ^[2] Mức 235 A là dòng đỉnh giữ trong 10 giây, tải chạy dài hạn tính theo dòng liên tục 157 A. ^[2] Mốc 8000 chu kỳ đo ở 25 °C, 0,5C, DOD 90% và EOL (mức dung lượng còn lại khi hết vòng đời) 70%. ^[2]

Cấp bảo vệ IP65 cho phép lắp máy ngoài trời, mức bảo vệ này không bao gồm điều kiện ngâm nước. ^[3] Chức năng sưởi là phần tùy chọn, không có sẵn trên mọi bản máy. ^[2] Mức 256 kWh chỉ đạt được khi hệ ghép đủ 16 bộ qua thanh cái đồng, dung lượng một bộ giữ nguyên 16 kWh. ^[3] Thời hạn bảo hành công bố 5 - 10 năm là đại lượng khác với số chu kỳ đo trong điều kiện thử. ^[4]

Người chọn pin lưu trữ thường vướng cùng một nhóm câu hỏi: lượng điện trữ được, mức ghép mở rộng, giới hạn dòng sạc xả, ba kiểu lắp đặt, cách đọc đèn báo, cách lưu kho và điều kiện bảo hành. ^[1] Bốn con số nền để đối chiếu là 16 kWh mỗi bộ, tối đa 16 bộ ghép song song, dòng liên tục 157 A và dòng đỉnh 235 A trong 10 giây. ^[2]

Bảng thông số còn cho biết khoảng điện áp 44,8 - 58,4 V, truyền tin CAN, cấp bảo vệ IP65, khối lượng 115 kg và 8000 chu kỳ tại 25 °C, 0,5C, 90% DOD (độ sâu xả). ^[2] Nhóm câu hỏi về lắp đặt, khởi động, ghép song song, đèn báo và lưu kho lấy nguyên từ hướng dẫn sử dụng REV1.5 của model. ^[3] LB-16D-G3 là bậc 16 kWh trong dòng pin điện áp thấp G3 của Hoymiles, dùng cho hệ lưu trữ hộ gia đình. ^[1]

Mỗi công trình có bảng tải và thời gian cần chạy khi mất điện khác nhau, nên chi phí đầu tư tính theo số bộ pin chứ không theo một con số cố định. ^[7] Lớp pin chạy từ 1 bộ 16 kWh tới 16 bộ song song 256 kWh, nên riêng phần thiết bị lưu trữ đã chênh nhau mười sáu lần giữa hai đầu cấu hình. ^[2] Lớp phụ kiện tách thành phần chuẩn theo máy và phần tùy chọn gồm giá treo tường cùng bốn bánh xe. ^[3]

Lớp vật tư điện tăng theo quy mô, gồm thanh cái đồng chọn theo bảng dòng, cáp nguồn 1 AWG và cáp tiếp địa 6 mm² / 10 AWG. ^[3] Biến tần đi kèm phải hỗ trợ khoảng điện áp 44,8 - 58,4 V và truyền tin CAN, đây là điều kiện để hệ chạy được. ^[2] Lớp dịch vụ gồm khảo sát, lắp đặt, kiểm tra trước khi bàn giao và hồ sơ bảo hành 5 năm. ^[4] Danh sách tải cùng vị trí lắp gửi qua 088.60.60.660 là căn cứ để nhận báo giá tách rõ từng lớp. ^[7]
