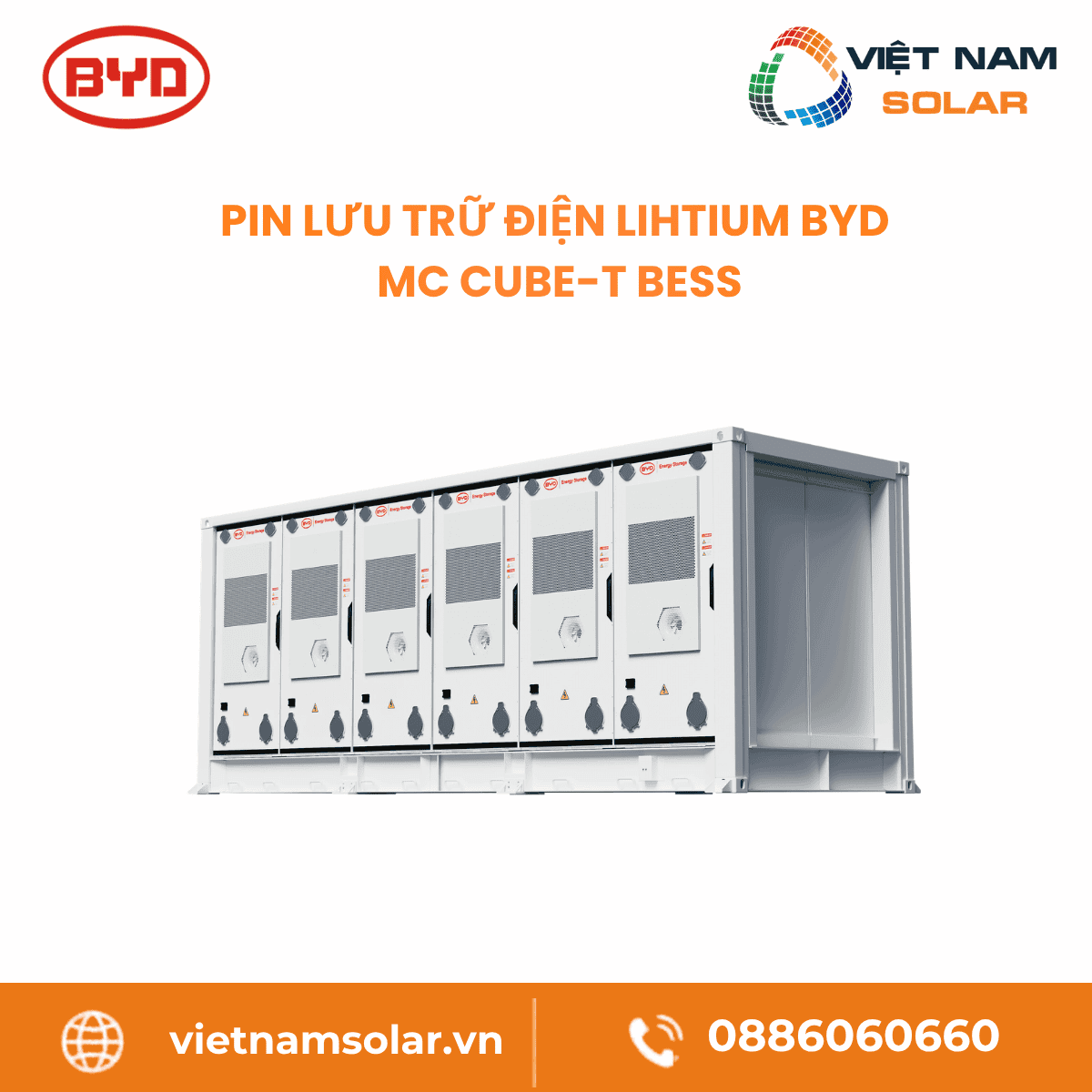

MC Cube-T BESS – Pin Lưu Trữ Điện Lithium BYD 5010KWH – 6437KWH

Pin Blade cho lưu trữ năng lượng.

MC Cube-T BESS dùng Pin Blade của BYD làm khối lưu trữ, với cell LFP sắp trong cấu hình 2×5×1P416S hoặc 2×6×1P416S.^[1] Cấu trúc Pin Blade tập trung vào an toàn và mật độ năng lượng cho cụm pin lớn.^[1]

An toàn ở mức cao.

Hệ đạt loạt tiêu chuẩn IEC 62619, UL 9540, UL 9540A, UL 1973, UN 38.3 và UN 3536 cùng dấu CE.^[1] Mỗi khối tích hợp hệ phát hiện và báo cháy.^[1]

Tuổi thọ dài.

Cell LFP cho vòng đời dài, phù hợp dự án khai thác nhiều năm.^[1] Dung lượng DC khả dụng giữ ổn định qua các mốc nghiệm thu, ví dụ cấu hình 5010kWh còn 4900kWh sau ba tháng SAT.^[1]

Mật độ năng lượng cao.

Khối container 6058mm chứa tới 5010kWh, khối 7550mm chứa tới 6431kWh DC khả dụng.^[1] Thiết kế dồn năng lượng lớn vào diện tích chân đế gọn.^[1]

Độ đồng nhất cell cao.

BYD kiểm soát độ đồng nhất giữa các cell trong cụm, giúp sạc và xả cân bằng.^[1] Độ đồng nhất cao hỗ trợ hiệu suất ổn định theo thời gian.^[1]

Quản lý linh hoạt.

Hệ cấu hình thuận tiện, giao tiếp qua Modbus TCP/IP và mở rộng dung lượng dễ dàng.^[1] Người vận hành ghép thêm cube để nâng dung lượng theo tiến độ dự án.^[1]

Pin Blade cell LFP.

Cell LFP có độ ổn định nhiệt cao, nền tảng cho mức an toàn của MC Cube-T BESS.^[1] Pin xếp theo cấu hình 2×5×1P416S hoặc 2×6×1P416S trong mỗi khối.^[1]

Hệ phát hiện và báo cháy.

Mỗi khối kèm hệ phát hiện và báo cháy tích hợp.^[1] Hệ giám sát nhằm cảnh báo sự cố nhiệt trong cụm pin.^[1]

Chứng nhận UL 9540 và UL 9540A.

Hệ đạt UL 9540 cho hệ lưu trữ và UL 9540A cho thử lan truyền nhiệt.^[1] Cell đạt thêm UL 1973 và IEC 62619.^[1]

Đồng nhất cell cao.

BYD kiểm soát độ đồng nhất cell trong cụm để sạc xả cân bằng.^[1] Độ đồng nhất cao giảm chênh lệch giữa các cell khi vận hành.^[1]

Cấp bảo vệ IP55.

Toàn hệ đạt IP55 chống bụi chống nước cho lắp đặt container.^[1] Dải nhiệt vận hành từ -30°C đến +55°C.^[1]

Dấu CE và UN 38.3.

Hệ mang dấu CE cùng chứng nhận UN 38.3 và UN 3536 cho vận chuyển.^[1] Bộ chứng nhận hỗ trợ hồ sơ nhập khẩu và triển khai.^[1]

Khái niệm MC Cube.

Thiết kế dạng cube cho phép ghép linh hoạt để đạt dung lượng hệ thống bất kỳ.^[1] Đây là nền tảng mở rộng của MC Cube-T BESS.^[1]

Cấu hình 2×5 và 2×6.

Dòng R2 và R4 dùng cấu hình 2×5×1P416S, dòng B6012 và B6437 dùng 2×6×1P416S.^[1] Cách sắp cell quyết định dung lượng và công suất từng cấu hình.^[1]

Hai kích thước container.

Khối 6058×2438×2896mm cho cấu hình 5 hàng, khối 7550×2438×2896mm cho cấu hình 6 hàng.^[1] Kích thước chưa gồm HVAC của DMC lắp tại công trường.^[1]

Ghép cube linh hoạt.

Hệ hỗ trợ nhiều bố cục cube như một khối, bốn khối, năm khối cho tới nhiều khối ghép song song.^[1] Kiến trúc này giúp đạt dung lượng theo quy mô dự án.^[1]

Màu tiêu chuẩn RAL 9003.

Vỏ container sơn màu RAL 9003 cho toàn bộ cấu hình.^[1] Màu tiêu chuẩn giúp đồng bộ khi bố trí nhiều khối.^[1]

Khối lượng theo cấu hình.

Khối lượng từ 43550kg cho cấu hình 5010kWh tới 53010kg cho cấu hình 6431kWh.^[1] Số liệu này là cơ sở tính nền móng và cẩu lắp.^[1]

Điện áp danh định 1331.2V DC.

Cả bốn cấu hình dùng chung mức điện áp danh định 1331.2V DC.^[1] Đây là điện áp làm việc của cụm pin trong mỗi khối.^[1]

Dải điện áp pin.

Dòng R2 hoạt động trong dải 1081.6 đến 1489.3V DC, dòng R4 tới 1497.6V DC.^[1] Dải điện áp phản ánh trạng thái sạc xả của cụm pin.^[1]

Công suất nhóm R2.

MC10C-B5010 đạt 2×1253kW, MC12C-B6012 đạt 2×1503kW.^[1] Nhóm R2 thiên về công suất trên cùng mức dung lượng.^[1]

Công suất nhóm R4.

MC10C-B5365 đạt 2×670kW, MC12C-B6437 đạt 2×804kW.^[1] Nhóm R4 thiên về thời lượng xả với công suất thấp hơn.^[1]

Dung lượng khả dụng @FAT.

Dung lượng DC khả dụng khi nghiệm thu xuất xưởng là 5010, 6012, 5360 và 6431kWh.^[1] Đây là mức năng lượng dùng được của từng cấu hình.^[1]

Dung lượng qua các mốc SAT.

Sau một tháng SAT, dung lượng còn 4950 tới 6366kWh, sau ba tháng còn 4900 tới 6302kWh.^[1] Số liệu này giúp bạn dự toán năng lượng theo thời gian.^[1]

Làm mát chất lỏng.

Toàn bộ bốn cấu hình dùng làm mát chất lỏng.^[1] Cơ chế này giữ nhiệt cụm pin trong ngưỡng an toàn khi tải cao.^[1]

Dải nhiệt -30 đến +55°C.

Hệ làm việc trong dải nhiệt môi trường từ -30°C đến +55°C.^[1] Dải rộng giúp triển khai ở nhiều vùng khí hậu.^[1]

Ngưỡng giảm công suất.

Hệ giảm công suất khi nhiệt độ môi trường dưới -15°C hoặc trên +45°C.^[1] Đây là cơ chế bảo vệ cell trong điều kiện khắc nghiệt.^[1]

Độ ẩm 5 đến 100%.

Hệ chịu độ ẩm tương đối từ 5% đến 100%.^[1] Cùng cấp IP55, thiết bị phù hợp môi trường ngoài trời.^[1]

Độ ồn ≤75 dBA.

Độ ồn đo ở khoảng cách 1m không vượt 75 dBA.^[1] Mức ồn này là cơ sở bố trí khoảng cách tới khu vực xung quanh.^[1]

Độ cao dưới 2000m.

Độ cao làm việc tiêu chuẩn dưới 2000m.^[1] Hệ giảm công suất khi lắp ở độ cao 2000 đến 3000m.^[1]

Lắp đặt dễ.

Kiến trúc cube tiêu chuẩn hóa giúp rút gọn khâu lắp đặt tại công trường.^[1] Kích thước sau khi lắp HVAC xem trong bản vẽ lắp đặt.^[1]

Vận chuyển dễ.

Khối theo chuẩn container 2438mm chiều rộng, thuận tiện cho vận chuyển đường bộ và đường biển.^[1] Chứng nhận UN 38.3 và UN 3536 hỗ trợ hồ sơ vận chuyển.^[1]

Bố trí linh hoạt.

Thiết kế cho phép sắp nhiều khối theo mặt bằng dự án.^[1] Bố trí gọn giúp tối ưu diện tích chân đế.^[1]

Kích thước và khối lượng.

Container dài 6058mm hoặc 7550mm, cao 2896mm, nặng 43550 đến 53010kg.^[1] Số liệu này quyết định thiết kế nền móng.^[1]

HVAC của DMC tại công trường.

Kích thước trong thông số chưa gồm HVAC của DMC.^[1] HVAC lắp tại công trường, kích thước cuối cùng theo bản vẽ lắp đặt.^[1]

Nguồn phụ trợ.

Nguồn phụ trợ dùng AC 400V/50Hz hoặc AC 480V/60Hz 3P4W.^[1] Công suất đỉnh nguồn phụ ở 45°C và PF0.9 từ 50 đến 83kVA.^[1]

Quản lý qua Modbus TCP/IP.

Hệ dùng giao thức Modbus TCP/IP cho truyền thông và điều khiển.^[1] Chuẩn mở này thuận tiện tích hợp với hệ giám sát của dự án.^[1]

Cấu hình thuận tiện.

Thiết kế đề cao cấu hình thuận tiện và quản lý linh hoạt.^[1] Cách tổ chức cube giúp vận hành nhiều khối như một hệ.^[1]

Bảo trì dễ.

Kiến trúc mô-đun hướng tới bảo trì thuận tiện.^[1] Việc tiếp cận từng khối giúp rút gọn thời gian bảo dưỡng.^[1]

Mở rộng dung lượng dễ.

Hệ hỗ trợ mở rộng dung lượng bằng cách ghép thêm cube.^[1] Đây là một trong các thế mạnh Five Easy của MC Cube.^[1]

Ghép linh hoạt.

Hệ lưu trữ hỗ trợ ghép linh hoạt để đạt dung lượng bất kỳ.^[1] Kiến trúc này giúp nâng quy mô theo nhu cầu.^[1]

Giám sát nguồn phụ.

Nguồn phụ trợ AC 400V hoặc 480V 3P4W cấp cho hệ điều hòa và điều khiển.^[1] Cấu hình nguồn phụ đi kèm giám sát vận hành.^[1]

Dự án lưu trữ quy mô lớn.

Mỗi khối cấp từ 5010kWh đến 6431kWh DC khả dụng cho nhu cầu lưu trữ lớn.^[1] Nhiều khối ghép lại đạt dung lượng cấp dự án.^[1]

Ghép dung lượng theo nhu cầu.

Hệ hỗ trợ ghép cube để đạt dung lượng hệ thống bất kỳ.^[1] Chủ đầu tư mở rộng theo từng giai đoạn.^[1]

Chọn theo công suất và thời lượng.

Dòng R2 phù hợp nhu cầu công suất cao, dòng R4 phù hợp nhu cầu thời lượng xả dài.^[1] Bạn chọn cấu hình theo hồ sơ tải của dự án.^[1]

Triển khai đa vùng khí hậu.

Dải nhiệt -30°C đến +55°C và cấp IP55 mở rộng khả năng lắp đặt.^[1] Bộ chuẩn UL 9540 và IEC 62619 hỗ trợ yêu cầu nghiệm thu.^[1]
