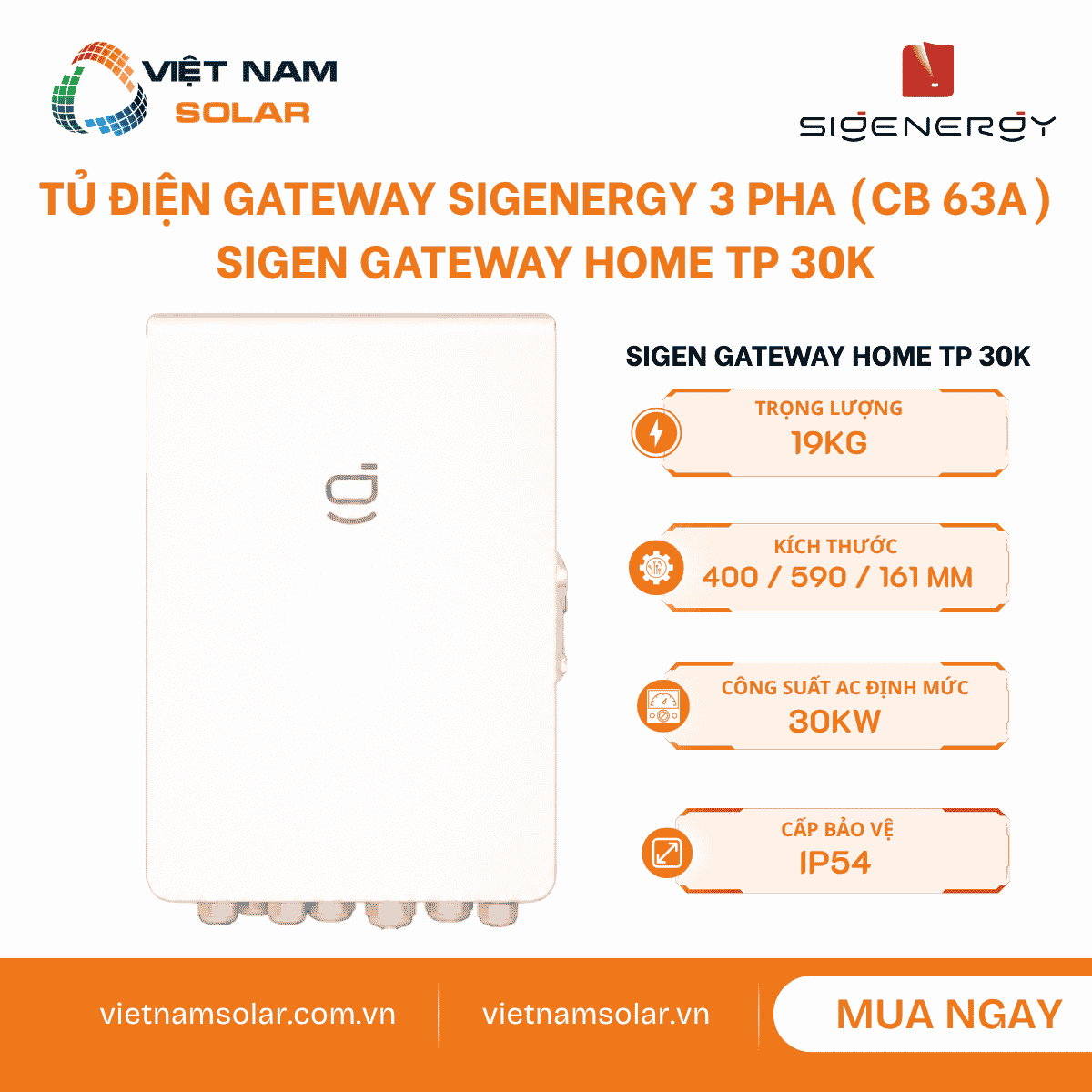

Sigen Gateway Home TP 30K – Tủ Điện Gateway Sigenergy 3 pha (CB 63A)Sigen Gateway Home TP 30K là tủ Gateway 3 pha cho hệ lưu trữ SigenStor gia đình, dùng để kết nối lưới, inverter, tải dự phòng và tải không dự phòng trong một hệ thống có giám sát và điều phối năng lượng thông minh.Model này có công suất AC danh định 30kW, điện áp 380 / 400V, dòng AC danh định 45.6A, thời gian gián đoạn khi chuyển dự phòng 0ms ở phía tải, kích thước 400 / 590 / 161mm và trọng lượng 19kg.[1]Sản phẩm phù hợp với những ngôi nhà 3 pha cần nguồn dự phòng ổn định, muốn tách rõ tải dự phòng và tải không dự phòng, đồng thời cần một tủ Gateway gọn, treo tường, IP54, làm mát tự nhiên và dùng truyền thông Fast Ethernet, tiếp điểm khô.[1]
📑 Danh mục bài viết
1. Tính năng nổi bật của Sigen Gateway Home TP 30K
Dự phòng 3 pha cho nhà dùng điện lớn
Gateway Home TP 30K dùng điện áp 380 / 400V, công suất danh định 30kW và dòng danh định 45.6A. Cấu hình này phù hợp với nhà 3 pha cần dự phòng cho các tải quan trọng thay vì chỉ dùng một nhánh 1 pha nhỏ.[1]
Chuyển sang nguồn dự phòng 0ms
Khi hệ thống đáp ứng đúng điều kiện, thời gian gián đoạn ở phía tải là 0ms. Nhờ đó, các tải ưu tiên được duy trì ổn định hơn khi lưới mất điện đột ngột.[1]
Tách rõ tải dự phòng và tải không dự phòng
Thiết bị có cổng BACKUP cho tải cần duy trì và cổng Non-BACKUP cho tải không cần cấp điện khi mất lưới. Cách tách tải này giúp khai thác pin hợp lý hơn và giảm rủi ro quá tải khi chạy dự phòng.[1][3]
Có bypass switch bên trong
Bypass switch QS1 được dùng trong tình huống cần cấp tải trực tiếp từ lưới khi Gateway gặp bất thường. Ở trạng thái vận hành bình thường, bypass phải để tắt để hệ thống tự chuyển giữa nối lưới và ngoài lưới.[5]
Gọn, nhẹ và dễ bố trí
Kích thước 400 / 590 / 161mm và trọng lượng 19kg giúp thiết bị dễ bố trí gọn gàng trong khu kỹ thuật gia đình. Kiểu lắp treo tường và làm mát tự nhiên cũng giúp giảm nhu cầu không gian cho quạt hoặc tủ phụ.[1]
2. Thông số kỹ thuật Sigen Gateway Home TP 30K
⚙
Thông số kỹ thuật Sigen Gateway Home TP 30K
Sigen Gateway Home TP 30K · Tủ Điện Gateway Sigenergy 3 pha (CB 63A).
⚙Model Data / Thông tin model
⚙Grid Connection / Kết nối lưới
⚙AC Output to Backup Port / Đầu ra AC cổng tải dự phòng
⚙AC Output to Non-Backup Port / Đầu ra AC cổng tải không dự phòng
⚙Inverter Connection / Kết nối inverter
⚙General Data / Dữ liệu chung
3. An toàn, bảo vệ và vai trò bypass của Sigen Gateway Home TP 30K
Không thao tác khi còn điện
Tuyệt đối không lắp đặt, đấu dây, thay cáp hay bảo trì khi thiết bị còn điện. Trước khi chạm vào cọc đấu, cần kiểm tra điện áp để bảo đảm không còn nguy cơ điện giật.[4]
Nối đất phải làm trước và đúng
Gateway, inverter và tải cần dùng điểm nối đất chung. Khi đấu dây, cáp nối đất cần được kết nối đúng để giảm rủi ro chạm vỏ, rò điện và sai trạng thái bảo vệ khi hệ chạy dự phòng.[3]
Bypass không dùng như công tắc thường ngày
Ở trạng thái bình thường, bypass switch QS1 phải để tắt. Gateway sẽ tự chuyển giữa chế độ nối lưới và ngoài lưới. Chỉ thao tác bypass khi có sự cố phù hợp và làm đúng trình tự an toàn.[5]
Cần thiết bị chống rò cho tải dự phòng
Nếu tải dự phòng bị rò điện, người dùng có thể gặp nguy cơ điện giật. Với sơ đồ dự phòng, cần lắp thiết bị bảo vệ dòng rò giữa Gateway và tải dự phòng theo yêu cầu hệ thống.[5]
Không dùng cho tải cực kỳ trọng yếu
Không nên dùng thiết bị cho các hệ thống công cộng, thiết bị y tế khẩn cấp, thang máy hoặc hệ điều khiển trọng yếu. Những tải này cần thiết kế nguồn dự phòng chuyên biệt theo tiêu chuẩn riêng.[5]
4. Vị trí của Sigen Gateway Home TP 30K trong dòng Gateway Home
Cùng dòng HomeSigen Gateway Home SP 12K
Model 1 pha, công suất danh định 12kW, điện áp 220 / 230 / 240V, dùng cho hệ gia đình 1 pha và công suất dự phòng nhỏ hơn.[1]
Đang xemSigen Gateway Home TP 30K
Model 3 pha, công suất danh định 30kW, điện áp 380 / 400V, dòng 45.6A, kích thước 400 / 590 / 161mm, nặng 19kg, IP54 và lắp treo tường.[1]
5. Tài liệu kỹ thuật chính hãng Sigen Gateway Home TP 30K
📋
⚙ Tài liệu PDF sản phẩm▼ 5 tài liệu
6. Lắp đặt Sigen Gateway Home TP 30K cho hệ điện mặt trời 3 pha
Chọn vị trí dễ thao tác và dễ kiểm tra
Thiết bị nên được lắp ở nơi dễ tiếp cận, dễ mở cửa tủ, dễ xem trạng thái và không nằm trong lối xe di chuyển. Vị trí quá kín hoặc khó tiếp cận sẽ khiến việc bảo trì và xử lý sự cố mất nhiều thời gian hơn.[3][5]
Không đặt ở môi trường xấu
Không lắp ở nơi khói, dễ cháy nổ, nước đọng, tuyết, bụi nhiều, nhiễu điện từ mạnh hoặc gần nguồn ăn mòn. Nếu có nguồn muối hoặc axit, cần giữ khoảng cách an toàn và đánh giá theo điều kiện thực tế.[3][5]
Đấu đúng cổng COM, GRID, Non-BACKUP, INV, BACKUP
Đáy tủ có các cổng đi dây cho truyền thông, lưới, tải không dự phòng, inverter và tải dự phòng. Cần đấu đúng nhãn để tránh lỗi đấu dây, quá áp tải hoặc hệ không chuyển dự phòng đúng kỳ vọng.[3]
Chọn cáp AC đúng tiết diện
Cáp nối tải dự phòng, lưới và tải không dự phòng dùng cáp đồng mềm 5 lõi ngoài trời L1, L2, L3, N, PE, tiết diện ruột dẫn 16mm², đường kính ngoài 9 đến 25mm. Cáp đến inverter thay đổi theo công suất inverter.[3]
Giữ đúng thứ tự L1, L2, L3, N, PE
L1, L2, L3, N và PE phải được đấu đúng thứ tự, không đảo lẫn giữa lưới, inverter, dự phòng và không dự phòng. Sai thứ tự pha có thể gây cảnh báo sai thứ tự pha hoặc làm hệ vận hành không ổn định.[3][2]
Kiểm tra sau khi lắp
Sau khi đấu nối, cần kiểm tra thiết bị đã cố định chắc, terminal không lỏng, dây rút không có cạnh sắc, không còn vật thừa trong tủ và lỗ đi dây đã siết kín trước khi đóng nắp.[3]
7. Vận hành, giám sát và truyền thông của Sigen Gateway Home TP 30K
Trình tự cấp nguồn rõ ràng
Khi cấp nguồn, bật công tắc mặt trước, bật QF1 phía lưới, bật QF2 kết nối inverter, chờ inverter lên nguồn rồi bật QF3 cho tải dự phòng. Không bật cầu dao khi cổng tương ứng chưa được kết nối đúng thiết bị.[3]
FE dùng cho inverter và thiết bị liên quan
Cổng FE1 dùng để kết nối inverter. FE2 có thể dùng cho Sigen EV AC Charger, inverter, router hoặc thiết bị liên quan. Cáp RJ45 nên theo chuẩn EIA/TIA 568B và chiều dài một tuyến không quá 100m.[3]
DI/DO dùng cho tín hiệu trạng thái
DI1 có thể dùng cho phản hồi bypass switch. DI2 có thể nhận phản hồi ATS để phân biệt nguồn lưới hoặc nguồn máy phát trong cấu hình phù hợp. Tiếp điểm khô cần đấu đúng tiếp điểm và đúng mục đích.[3]
Hỗ trợ sơ đồ dự phòng toàn nhà hoặc một phần
Gateway có thể tham gia sơ đồ dự phòng toàn nhà hoặc dự phòng một phần tải. Thời gian chạy ngoài lưới phụ thuộc công suất PV, dung lượng pin, tải thực tế và trạng thái nguồn dự phòng của hệ thống.[5]
mySigen giúp theo dõi năng lượng
Hệ Gateway kết hợp ứng dụng mySigen để theo dõi nguồn điện, tải và dòng năng lượng. Người vận hành nhờ đó theo dõi hệ thống dễ dàng hơn, đặc biệt khi cần kiểm tra tình trạng dự phòng sau mất lưới.[6]
Không bỏ qua kiểm tra đấu dây sau thay đổi
Sau mỗi lần thay đổi dây, cần kiểm tra lại kết nối trên ứng dụng trước khi tiếp tục thao tác. Bước này giúp phát hiện sớm lỗi đấu nhầm pha, sai cổng hoặc thiếu kết nối an toàn.[3]
8. Lỗi thường gặp khi chọn và lắp đặt Sigen Gateway Home TP 30K
Tải dự phòng vượt khả năng hệ SigenStor
Khi tải dự phòng lớn hơn công suất định mức của hệ, SigenStor có thể tắt hoặc khởi động lại liên tục ở chế độ ngoài lưới. Cần giảm tải và chỉ đưa tải ưu tiên vào nhánh dự phòng.[5]
Bypass bị bật nhầm
Bypass switch bật nhầm có thể làm hệ không vận hành như kỳ vọng. Trong vận hành bình thường, bypass phải tắt. Khi có cảnh báo bypass đang bật, cần kiểm tra trạng thái thiết bị và tắt lại nếu Gateway hoạt động bình thường.[2][5]
Sai thứ tự pha 3 pha
Lỗi phase sequence có thể xuất hiện khi thứ tự dây 3 pha sai. Cần kiểm tra lại L1, L2, L3 ở đầu vào lưới, cổng inverter và cổng tải trước khi cấp điện lại.[2]
Lỗi điện áp hoặc tần số lưới
Khi lưới quá áp, thấp áp, quá tần số hoặc thấp tần số, thiết bị có thể cảnh báo và chờ lưới ổn định. Nếu lỗi lặp lại, cần đo điện áp, tần số thực tế và kiểm tra thông số bảo vệ theo yêu cầu địa phương.[2]
Lỗi truyền thông Gateway
Lỗi truyền thông có thể đến từ kết nối không chắc, cáp truyền thông sai chuẩn hoặc cổng kết nối không ổn định. Cần kiểm tra cổng Gateway, meter, AC sensor và đường truyền FE hoặc tiếp điểm khô liên quan.[2]
Lỗi tải ở cổng dự phòng
Cảnh báo quá áp, thấp áp, quá tần hoặc thấp tần ở phía tải thường cần kiểm tra điện áp tải, dây N giữa inverter và Gateway, cũng như dây tải. Nếu cảnh báo làm hệ dừng, cần xử lý đúng nguyên nhân trước khi khởi động lại.[2]
9. Bảo hành, bảo trì và kiểm tra định kỳ Sigen Gateway Home TP 30K
Vệ sinh và kiểm tra che chắn
Cần kiểm tra thiết bị có bị bụi, vật che chắn hoặc bẩn bất thường hay không. Khi vệ sinh, phải ngắt điện và không dùng dụng cụ có thể gây điện giật hoặc làm hỏng lớp cách điện.[5]
Kiểm tra trạng thái vận hành
Quan sát ngoại quan, tiếng ồn khi chạy, biến dạng, mùi lạ và thông số hệ thống. Nếu thiết bị bất thường, không tự tháo mà cần liên hệ kỹ thuật để kiểm tra trước khi tiếp tục dùng.[4][5]
Kiểm tra kết nối điện
Cần kiểm tra cọc cáp có siết chặt không, vỏ cáp có hư hỏng không, vị trí cáp tiếp xúc kim loại có bị trầy không và các lỗ đi dây chưa dùng có được bịt kín không.[5]
Kiểm tra nối đất
Nối đất cần được kiểm tra định kỳ để bảo đảm cáp tiếp địa kết nối chắc và đúng. Với hệ 3 pha có dự phòng, nối đất tốt giúp giảm rủi ro rò điện, lỗi bảo vệ và mất an toàn khi thao tác.[5]
Trình tự tắt nguồn đúng
Khi cần tắt Home TP 30K, cần ngắt QF3 phía tải dự phòng, tắt inverter rồi ngắt QF2 phía inverter, sau đó ngắt QF1 phía lưới. Không thao tác các cầu dao không có thiết bị tương ứng.[5]
10. Việt Nam Solar, nhà phân phối và tư vấn Sigen Gateway Home TP 30K
Việt Nam Solar – Đơn vị phân phối và triển khai giải pháp Sigenergy tại Việt Nam.[7][8]
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[7][8]
11. Đánh giá lựa chọn Sigen Gateway Home TP 30K cho nhà 3 pha
Phù hợp nhà có hệ điện 3 pha
Điện áp 380 / 400V và công suất 30kW giúp thiết bị phù hợp với nhà 3 pha có nhiều thiết bị công suất lớn. Đây là hướng lựa chọn hợp lý hơn so với Gateway 1 pha khi hệ thống đã thiết kế theo hạ tầng 3 pha.[1]
Phù hợp cấu hình một inverter
Home TP 30K hỗ trợ 1 inverter. Khi hệ cần nhiều inverter hơn, nên so sánh sang dòng Gateway HomePro hoặc HomeMax trước khi chốt thiết kế tủ điện.[5]
Phù hợp công trình cần chia tải rõ
Cổng BACKUP và Non-BACKUP giúp tách tải quan trọng khỏi tải không cần duy trì khi mất lưới. Cách chia này giúp pin được dùng hiệu quả hơn và giảm khả năng quá tải ở chế độ ngoài lưới.[1][5]
Gọn hơn các cấu hình nhiều cổng
Kích thước 400 / 590 / 161mm và trọng lượng 19kg giúp thiết bị dễ bố trí trong tủ kỹ thuật hoặc khu vực phụ trợ. Với hệ không cần nhiều inverter, đây là lợi thế thực tế khi thi công.[1]
Cần tính đúng tải dự phòng
Thời gian chạy dự phòng không chỉ phụ thuộc Gateway mà còn phụ thuộc PV, pin, công suất inverter và tải thực tế. Nếu chọn tải dự phòng quá rộng, hệ có thể hết pin nhanh hoặc bị quá tải.[5]
12. Hiểu lầm phổ biến về Sigen Gateway Home TP 30K
Hiểu sai:
Sigen Gateway Home TP 30K là inverter 30kW.
Hiểu sai:
0ms nghĩa là chỉ cần lắp Gateway là cả nhà không bao giờ mất điện.
Cách hiểu đúng:
0ms là thời gian gián đoạn phía tải trong điều kiện dùng cùng Sigen Energy Controller và Sigen Battery, đồng thời công suất controller cao hơn tổng tải dự phòng trong điều kiện thử nghiệm.[1]
Hiểu sai:
Có IP54 là có thể lắp ngoài trời ở đâu cũng được.
Hiểu sai:
Bypass là công tắc tiện lợi để bật tắt hằng ngày.
Cách hiểu đúng:
Bypass bình thường phải tắt. Chỉ thao tác khi Gateway có bất thường và cần cấp tải trực tiếp từ lưới, sau khi đã ngắt điện, chờ xả điện và dùng bảo hộ cách điện phù hợp.[5]
13. Câu hỏi thường gặp về Sigen Gateway Home TP 30K
14. Giá Sigen Gateway Home TP 30K và nhận báo giá
Để báo giá chính xác, cần kiểm tra hệ điện 3 pha, công suất tải dự phòng, model inverter, dung lượng pin, vị trí lắp Gateway, chiều dài cáp và phương án chia tải dự phòng, không dự phòng.
Cần kiểm tra cấu hình
Không nên báo giá chỉ theo tên tủ
Sigen Gateway Home TP 30K là một phần của hệ lưu trữ SigenStor. Chi phí thực tế còn phụ thuộc inverter, pin, vật tư đấu nối, tủ phụ, cáp AC, truyền thông, nhân công và điều kiện hiện trường.
Tư vấn kỹ thuật
Nên gửi sơ đồ điện hoặc danh sách tải
Khi có sơ đồ một sợi, danh sách tải ưu tiên, công suất từng tải và vị trí đặt thiết bị, đội kỹ thuật có thể kiểm tra nhanh Home TP 30K có phù hợp hay nên đổi sang model Gateway khác.
