Solis-EPM3-5G-PRO – Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời Solis 3 Pha

📋

Tài liệu kỹ thuật Solis-EPM3-5G-PRO
Xem 8 tài liệu tham khảo cho mã sản phẩm Solis-EPM3-5G-PRO. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật Solis-EPM3-5G-PRO Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh Solis-EPM3-5G-PRO Tải xuống
PDF Certifications, Chứng nhận sản phẩm Solis-EPM3-5G-PRO Đang cập nhật
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Solis-EPM3-5G-PRO Truy cập
WEB Warranty, Chính sách bảo hành Solis-EPM3-5G-PRO Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 1.515
⚡

Thông số kỹ thuật Solis-EPM3-5G-PRO

Solis Export Power Manager – Solis-EPM3-5G-PRO
Cấp bảo vệ
IP65
Giám sát
WiFi / 4G / LAN Stick
Màn hình
LCD
Kết nối CT
Plug terminal
Input AC / Đầu vào AC
Rated Voltage / Điện áp định mức 1/N/PE, 230 V; 3/(N)/PE, 400 V; 3/PE, 480 V
Input Voltage Range / Dải điện áp đầu vào 100 ~ 300 V (L-N); 175 ~ 519 V (L-L)
Input Frequency Range / Dải tần số đầu vào 45 ~ 65 Hz
Communication / Truyền thông
Inverter Communication / Giao tiếp inverter Modbus
Communication with Inverter / Giao tiếp với inverter RS485 (Wired)
Max. Communication Inverter Numbers / Số lượng inverter giao tiếp tối đa 20 (Recommended)
Monitoring / Giám sát WiFi / 4G / LAN Stick (Optional)
General Data / Dữ liệu chung
Operating Ambient Temperature Range / Dải nhiệt độ môi trường vận hành -25 ~ +60°C
Relative Humidity / Độ ẩm tương đối 5% ~ 95%
Max. Operation Altitude / Độ cao vận hành tối đa 2000 m
Ingress Protection / Cấp bảo vệ IP65
Pollution Degree / Cấp độ ô nhiễm PD2 (Inside), PD3 (Outside)
Overvoltage Category / Cấp quá áp III
Self-consumption / Công suất tự tiêu thụ < 6 W
Dimensions (W x H x D) / Kích thước (R x C x S) 364 x 276 x 114 mm
Weight / Trọng lượng 2.7 kg (without CT, Meter)
AC Connection / Kết nối AC Quick connection terminal
Display / Màn hình LCD
Smart Meter / Đồng hồ thông minh Split phase: AGF-AE-D; Three phase: ADL3000-E-B
CT Connection / Kết nối CT Plug terminal
CT Specification / Thông số CT Split phase: Standard (200 / 40 mA); Three phase: Optional (Secondary current is 5 A)
Power Control Accuracy / Độ chính xác điều khiển công suất 1%Pn
Features / Tính năng
Failsafe Function / Chức năng an toàn dự phòng Yes
Remote Upgrade / Nâng cấp từ xa Yes
CT Specification 2 / Thông số CT 2
CT-30×20-100 A
W / Rộng 90 mm
H / Cao 114 mm
D / Sâu 40 mm
a / Kích thước a 22 mm
e / Kích thước e 32 mm
Ratio / Tỷ số 100:5 A
CT-60×40-300 A
W / Rộng 114 mm
H / Cao 140 mm
D / Sâu 36 mm
a / Kích thước a 42 mm
e / Kích thước e 62 mm
Ratio / Tỷ số 300:5 A
CT-80×40-600 A
W / Rộng 122 mm
H / Cao 162 mm
D / Sâu 40 mm
a / Kích thước a 42 mm
e / Kích thước e 82 mm
Ratio / Tỷ số 600:5 A
CT-80×40-1000 A
W / Rộng 122 mm
H / Cao 162 mm
D / Sâu 40 mm
a / Kích thước a 42 mm
e / Kích thước e 82 mm
Ratio / Tỷ số 1000:5 A
CT-160×80-2000 A
W / Rộng 184 mm
H / Cao 254 mm
D / Sâu 52 mm
a / Kích thước a 82 mm
e / Kích thước e 162 mm
Ratio / Tỷ số 2000:5 A
CT-160×80-3000 A
W / Rộng 184 mm
H / Cao 254 mm
D / Sâu 52 mm
a / Kích thước a 82 mm
e / Kích thước e 162 mm
Ratio / Tỷ số 3000:5 A
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

Solis-EPM3-5G-PRO – Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời Solis 3 Pha

Solis-EPM3-5G-PRO là Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời của Solis cho hệ điện mặt trời 3 pha. Thiết bị đọc dòng điện và công suất tại điểm đấu lưới thông qua đồng hồ đo và biến dòng CT, sau đó điều khiển các inverter Solis phát đúng mức cho phép. Nhờ vậy hệ thống hạn chế hoặc chặn dòng điện đẩy ngược lên lưới theo đúng quy định đấu nối của điện lực.[1]

Một bộ Solis-EPM3-5G-PRO điều khiển cùng lúc tối đa 20 inverter Solis qua đường truyền RS485 chuẩn Modbus. Thiết bị làm việc với lưới 1 pha 230V, 3 pha 400V và 3 pha 480V, dải điện áp vào 100-300V theo pha và 175-519V giữa các pha. Độ chính xác kiểm soát công suất đạt 1%Pn, đủ để giữ công suất phát bám sát ngưỡng đã cài đặt.[1]

Solis-EPM3-5G-PRO chỉ đo, giám sát và điều khiển công suất phát. Thiết bị không tự phát điện và không lưu trữ điện. Sản phẩm đạt cấp bảo vệ IP65, màn hình LCD hiển thị tại chỗ, kết nối CT kiểu Plug terminal, hỗ trợ giám sát từ xa qua stick WiFi, 4G hoặc LAN, kèm chức năng Failsafe tự đưa công suất inverter về 0 khi mất tín hiệu đồng hồ đo.[1][2]

Cấp bảo vệIP65Chống bụi và tia nước
Giám sátWiFi/4G/LANStick rời, tùy chọn
Màn hìnhLCDHiển thị tại chỗ
Kết nối CTPlug terminalĐấu CT cắm nhanh
Solis-EPM3-5G-PRO là Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời 3 pha của Solis, điều khiển tối đa 20 inverter Solis qua RS485, độ chính xác 1%Pn, cấp bảo vệ IP65, màn hình LCD và giám sát qua WiFi, 4G hoặc LAN.[1]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của Solis-EPM3-5G-PRO 3 pha
  2. 2. Thông số kỹ thuật Solis-EPM3-5G-PRO
  3. 3. Độ chính xác và tiêu chuẩn đo đếm của Solis-EPM3-5G-PRO
  4. 4. Các model EPM Solis cho hệ 1 pha và 3 pha
  5. 5. Tài liệu kỹ thuật chính hãng Solis-EPM3-5G-PRO
  6. 6. Hướng dẫn lắp đặt Solis-EPM3-5G-PRO 3 pha
  7. 7. Bảo trì định kỳ Solis-EPM3-5G-PRO
  8. 8. Xử lý sự cố và cảnh báo của Solis-EPM3-5G-PRO
  9. 9. Chính sách bảo hành Solis-EPM3-5G-PRO
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền phụ kiện Solis-EPM3-5G-PRO
  11. 11. Đánh giá thực tế Solis-EPM3-5G-PRO 3 pha
  12. 12. Hiểu lầm phổ biến về Solis-EPM3-5G-PRO
  13. 13. Câu hỏi thường gặp về Solis-EPM3-5G-PRO
  14. 14. Giá Solis-EPM3-5G-PRO và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của Solis-EPM3-5G-PRO 3 pha Nổi bật

Solis-EPM3-5G-PRO là Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời cho hệ điện mặt trời 3 pha. Thiết bị đo dòng điện tại điểm đấu lưới qua đồng hồ đo và biến dòng CT, rồi điều khiển các inverter Solis giảm phát để dòng đẩy ngược lên lưới nằm trong mức cho phép. Một bộ EPM điều khiển cùng lúc tối đa 20 inverter Solis qua RS485.[1]
20 inverter

Điều khiển tối đa 20 inverter Solis

Một bộ Solis-EPM3-5G-PRO quản lý cùng lúc tối đa 20 inverter Solis trên cùng đường truyền RS485 chuẩn Modbus. Hệ thống chấp nhận các inverter khác công suất đấu chung, nhờ đó một thiết bị giám sát phục vụ cả cụm máy thay vì lắp riêng cho từng inverter.[1]

Zero-export

Chặn dòng đẩy ngược lên lưới

Thiết bị đọc chiều và độ lớn dòng điện tại điểm đấu lưới, sau đó ra lệnh cho các inverter giảm công suất để dòng đẩy ngược về 0 hoặc về đúng ngưỡng điện lực cho phép. Đây là điều kiện đấu nối bắt buộc ở nhiều khu vực không cho phép phát dư lên lưới.[1]

1%Pn

Độ chính xác điều khiển 1%

Độ chính xác kiểm soát công suất đạt 1%Pn. Mức sai số thấp giúp công suất phát bám sát ngưỡng đã cài, vừa tránh đẩy ngược vượt mức vừa hạn chế cắt giảm quá tay, qua đó tăng tỷ lệ điện mặt trời tự dùng tại chỗ.[1]

LCD

Màn hình LCD hiển thị tại chỗ

Màn hình LCD trên thân máy hiển thị công suất, điện áp và dòng điện phía lưới. Kỹ thuật cài số lượng inverter, ngưỡng phát, loại đồng hồ đo, tỷ số CT và chiều CT trực tiếp qua phím bấm, không bắt buộc phải có máy tính khi nghiệm thu.[1][2]

Failsafe

Bảo vệ Failsafe khi mất đồng hồ

Khi bật Failsafe, thiết bị liên tục kiểm tra liên lạc với đồng hồ đo. Nếu mất tín hiệu đồng hồ, EPM tự đưa công suất inverter về 0 thay vì để hệ thống phát không kiểm soát, nhờ đó tránh vi phạm giới hạn phát lên lưới.[2]

WiFi/4G/LAN

Giám sát từ xa và nâng cấp

Cổng Communication 4 chân RS485 dùng để gắn stick giám sát WiFi, 4G hoặc LAN, cho phép theo dõi hệ thống từ xa. Thiết bị cũng hỗ trợ nâng cấp từ xa và đạt cấp bảo vệ IP65, nên lắp được ở vị trí có điều kiện môi trường khắt khe hơn.[1][2]

EPM chỉ đo và điều khiển, không phát và không trữ điệnSolis-EPM3-5G-PRO là phụ kiện trong hệ điện mặt trời. Thiết bị chỉ đo dòng, giám sát và điều khiển công suất phát của inverter, không tự sản xuất điện và không lưu trữ điện. Để EPM làm việc đúng, hệ cần đủ đồng hồ đo, biến dòng CT lắp đúng chiều và inverter Solis được cài chế độ làm việc với EPM.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật Solis-EPM3-5G-PRO Thông số

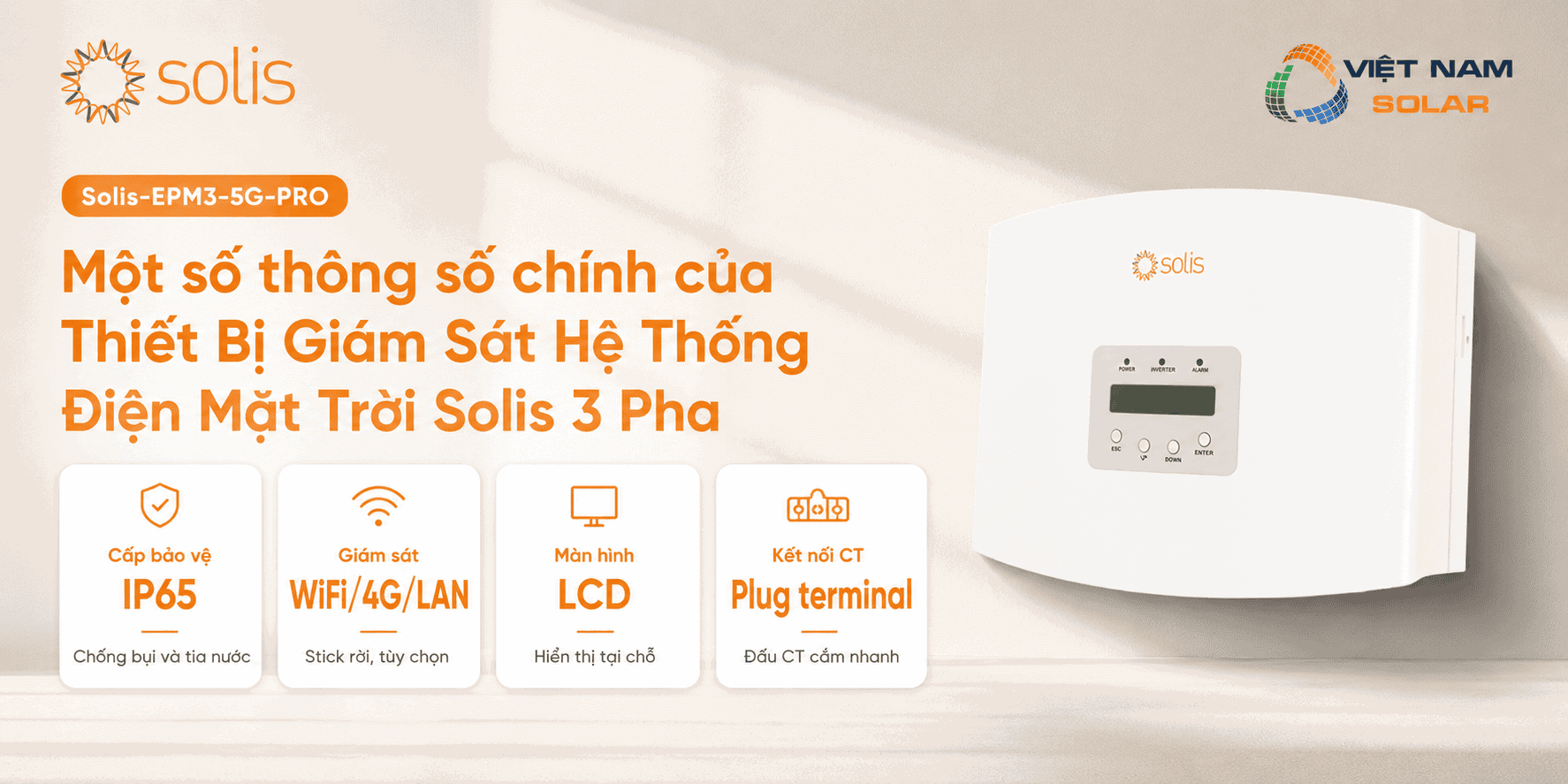

Solis-EPM3-5G-PRO làm việc với lưới 1 pha 230V, 3 pha 400V và 3 pha 480V, điều khiển tối đa 20 inverter Solis qua RS485 chuẩn Modbus với độ chính xác 1%Pn. Thiết bị đạt cấp bảo vệ IP65, màn hình LCD, kết nối CT kiểu Plug terminal, công suất tự tiêu thụ dưới 6W và khối lượng 2.7 kg.[1]
Cấp bảo vệIP65Chống bụi và tia nước
Giám sátWiFi/4G/LANStick rời, tùy chọn
Màn hìnhLCDHiển thị tại chỗ
Kết nối CTPlug terminalĐấu CT cắm nhanh

solis epm3 5g pro thiet bi giam sat he thong dien mat troi solis 3 pha thong so chinh

Input AC / Đầu vào nguồn AC
Rated voltage / Điện áp định mức 1/N/PE 230V; 3/(N)/PE 400V; 3/PE 480V[1]
Input voltage range / Dải điện áp đầu vào 100-300V (L-N); 175-519V (L-L)[1]
Input frequency range / Dải tần số đầu vào 45-65 Hz[1]
Communication / Truyền thông với inverter
Inverter communication / Giao thức truyền thông Modbus[1]
Communication with inverter / Kết nối với inverter RS485 (có dây)[1]
Max. inverter numbers / Số inverter điều khiển tối đa 20 (khuyến nghị)[1]
Monitoring / Giám sát Stick WiFi / 4G / LAN (tùy chọn)[1]
Environment / Môi trường và vỏ máy
Operating ambient temperature / Nhiệt độ môi trường vận hành -25°C đến +60°C[1]
Relative humidity / Độ ẩm tương đối 5% đến 95%[1]
Max. operation altitude / Độ cao vận hành tối đa 2000 m[1]
Ingress protection / Cấp bảo vệ IP65[1]
Pollution degree / Cấp độ nhiễm bẩn PD2 (bên trong), PD3 (bên ngoài)[1]
Overvoltage category / Cấp quá áp III[1]
Dimensions (W × H × D) / Kích thước rộng × cao × sâu 364 × 276 × 114 mm[1]
Weight / Khối lượng 2.7 kg (chưa gồm CT và đồng hồ)[1]
Metering & Connection / Đo đếm và kết nối
Self-consumption / Công suất tự tiêu thụ < 6 W[1]
AC connection / Kết nối AC Quick connection terminal[1]
Display / Màn hình hiển thị LCD[1]
Smart meter / Đồng hồ đo thông minh 1 pha chẽ: AGF-AE-D; 3 pha: ADL3000-E-B[1]
CT connection / Kết nối CT Plug terminal[1]
CT specification / Thông số CT 1 pha chẽ: chuẩn 200/40 mA; 3 pha: tùy chọn, dòng thứ cấp 5 A[1]
Power control accuracy / Độ chính xác kiểm soát công suất 1%Pn[1]
Features / Tính năng
Failsafe function / Chức năng Failsafe Có[1]
Remote upgrade / Nâng cấp từ xa Có[1]
CT Specification / Thông số biến dòng CT
Các biến dòng CT dưới đây có dòng thứ cấp 5 A, dùng cho hệ 3 pha. Chọn loại CT theo dòng điện sơ cấp của hệ thống.[1]
CT-30×20-100 A
W / Rộng 90 mm
H / Cao 114 mm
D / Sâu 40 mm
a / Kích thước a 22 mm
e / Kích thước e 32 mm
Ratio / Tỷ số 100:5 A[1]
CT-60×40-300 A
W / Rộng 114 mm
H / Cao 140 mm
D / Sâu 36 mm
a / Kích thước a 42 mm
e / Kích thước e 62 mm
Ratio / Tỷ số 300:5 A[1]
CT-80×40-600 A
W / Rộng 122 mm
H / Cao 162 mm
D / Sâu 40 mm
a / Kích thước a 42 mm
e / Kích thước e 82 mm
Ratio / Tỷ số 600:5 A[1]
CT-80×40-1000 A
W / Rộng 122 mm
H / Cao 162 mm
D / Sâu 40 mm
a / Kích thước a 42 mm
e / Kích thước e 82 mm
Ratio / Tỷ số 1000:5 A[1]
CT-160×80-2000 A
W / Rộng 184 mm
H / Cao 254 mm
D / Sâu 52 mm
a / Kích thước a 82 mm
e / Kích thước e 162 mm
Ratio / Tỷ số 2000:5 A[1]
CT-160×80-3000 A
W / Rộng 184 mm
H / Cao 254 mm
D / Sâu 52 mm
a / Kích thước a 82 mm
e / Kích thước e 162 mm
Ratio / Tỷ số 3000:5 A[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Độ chính xác và tiêu chuẩn đo đếm của Solis-EPM3-5G-PRO Chứng nhận

Solis-EPM3-5G-PRO giữ công suất phát bám sát ngưỡng cài đặt với độ chính xác kiểm soát công suất 1%Pn. Thiết bị đọc dòng và điện áp tại điểm đấu lưới qua đồng hồ đo cùng biến dòng CT, hỗ trợ nhiều tiêu chuẩn lưới cấu hình được như G100 của Anh, RD244 của Tây Ban Nha và mục Others, đồng thời đạt cấp quá áp III, nhiễm bẩn PD2 bên trong và PD3 bên ngoài.[1]
1%Pn

Độ chính xác điều khiển 1%Pn

Độ chính xác kiểm soát công suất của Solis-EPM3-5G-PRO đạt 1%Pn. Mức sai số thấp giúp công suất phát của các inverter bám sát ngưỡng đã cài, vừa tránh đẩy ngược vượt giới hạn cho phép vừa hạn chế cắt giảm quá tay. Nhờ vậy hệ điện mặt trời 3 pha giữ được tỷ lệ điện tự dùng cao mà vẫn tuân thủ điều kiện đấu nối của điện lực.[1]

Đo đếm

Đồng hồ đo và biến dòng CT chính xác

Phần đo đếm dùng đồng hồ thông minh và biến dòng CT lắp tại điểm đấu lưới. Đồng hồ 3 pha ADL3000-E-B đạt độ chính xác công suất ±0.5%, điện áp và dòng điện ±0.2%, làm việc theo RS485 Modbus RTU. Biến dòng CT cho hệ 3 pha dùng dòng thứ cấp 5A, cấp tín hiệu dòng lưới đủ tin cậy cho thiết bị tính toán và ra lệnh điều khiển.[1][2]

Tiêu chuẩn lưới

Tiêu chuẩn lưới cấu hình được

Trên màn hình LCD, kỹ thuật chọn tiêu chuẩn lưới phù hợp gồm G100 của Anh, RD244 của Tây Ban Nha hoặc mục Others cho các thị trường khác. Thiết bị đạt cấp quá áp III, nhiễm bẩn PD2 khi lắp bên trong và PD3 khi lắp bên ngoài, nên đáp ứng được điều kiện môi trường lắp đặt đa dạng tại công trình thực tế.[1][2]

Điểm cần kiểm traĐộ chính xác điều khiển chỉ đạt như công bố khi đồng hồ đo và biến dòng CT được lắp đúng chiều, đúng tỷ số và truyền thông ổn định. Khi cài đặt, kỹ thuật cần nhập đúng tỷ số CT, đúng chiều CT và chọn đúng tiêu chuẩn lưới theo yêu cầu của điện lực địa phương.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model EPM Solis cho hệ 1 pha và 3 pha Model

Solis có hai phiên bản Export Power Manager cho hai cấu hình lưới khác nhau. Bản 1 pha Solis-EPM1-5G phục vụ hệ lưới 1 pha 230V, còn bản 3 pha Solis-EPM3-5G-PRO phục vụ hệ lưới 3 pha 400V và 480V. Cả hai đều điều khiển tối đa 20 inverter Solis qua RS485. Danh sách dưới đây giúp chủ đầu tư chọn đúng model theo số pha của hệ thống.[1]
1 pha

1 pha

Solis-EPM1-5G

Bản 1 pha cho hệ lưới 1/N/PE 230V, dải áp vào 100-300V (L-N), điều khiển tối đa 20 inverter Solis qua RS485. Biến dòng CT 1 pha dùng chuẩn 100/5A hoặc 300/5A, cấp bảo vệ IP65.[1]

3 pha

Model đang xem

Solis-EPM3-5G-PRO

Bản 3 pha cho hệ lưới 3/(N)/PE 400V và 3/PE 480V, điều khiển tối đa 20 inverter Solis qua RS485, độ chính xác kiểm soát công suất 1%Pn. Biến dòng CT 3 pha tùy chọn dùng dòng thứ cấp 5A, cấp bảo vệ IP65.[1]

Chọn đúng model theo số phaĐiểm phân biệt quan trọng nhất giữa hai bản là số pha của hệ lưới. Hệ 1 pha dùng Solis-EPM1-5G, hệ 3 pha dùng Solis-EPM3-5G-PRO. Ngoài số pha, kỹ thuật còn cần chọn đúng đồng hồ đo và biến dòng CT theo dòng tải thực tế tại điểm đấu lưới để bộ EPM đọc số liệu chính xác.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng Solis-EPM3-5G-PRO Tài liệu

Bộ tài liệu kỹ thuật của Solis-EPM3-5G-PRO gồm datasheet thông số, manual hướng dẫn lắp đặt và cài đặt, cùng hồ sơ chứng nhận sản phẩm. Chủ đầu tư và kỹ thuật đối chiếu các tài liệu này để xác nhận thông số, sơ đồ đấu dây đồng hồ đo và biến dòng CT, cũng như quy trình cài đặt trước khi đưa thiết bị vào hệ điện mặt trời 3 pha.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật Solis-EPM3-5G-PRO Tải xuống
PDF Manual, Hướng dẫn sử dụng Solis-EPM3-5G-PRO Tải xuống
PDF Certifications, Chứng nhận sản phẩm Solis-EPM3-5G-PRO Đang cập nhật
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Solis Truy cập
WEB Warranty, Chính sách bảo hành Solis Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập
Cách dùng tài liệuKhi triển khai Solis-EPM3-5G-PRO, kỹ thuật đối chiếu datasheet để chuẩn hóa thông số điện áp và truyền thông, tra manual để xác nhận sơ đồ đấu cổng Grid, Comm-INV cùng đồng hồ đo và biến dòng CT, rồi lưu nhóm tài liệu chứng nhận và bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ từ hãng.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt Solis-EPM3-5G-PRO 3 pha Lắp đặt

Solis-EPM3-5G-PRO treo lên tường bằng bracket, chừa tối thiểu 300mm mỗi phía, đấu cáp lưới vào cổng Grid, đấu cáp RS485 từ cổng Comm-INV sang cổng COM của inverter, đấu đồng hồ đo vào cổng CT1/Meter và lắp biến dòng CT đúng chiều. Sau khi đấu dây, kỹ thuật cài đặt trên màn hình LCD và cấu hình inverter để chạy với EPM trước khi đóng điện vận hành.[2]
1

Chọn vị trí và chừa khoảng thoáng

Chọn tường hoặc kết cấu chắc chắn, dễ quan sát màn hình LCD, tránh nắng trực tiếp và mưa tạt vào thân máy. Quanh thiết bị cần chừa tối thiểu 300mm mỗi phía để thuận tiện đi dây, đấu nối và tản nhiệt. Đồng hồ đo đi kèm chỉ lắp trong nhà, nên vị trí tủ đặt đồng hồ cũng cần được tính trước khi thi công.[2]

2

Treo bracket và nối tiếp địa

Đánh dấu ba lỗ A, B, C theo bracket rồi khoan ba lỗ φ8, bắt bracket bằng bu lông nở. Treo thân EPM lên bracket và siết hai vít khóa M4 hai bên để cố định chắc. Cuối cùng đấu dây tiếp địa vào vít tiếp địa của thiết bị, đảm bảo tiếp xúc tốt trước khi đi các đường dây tín hiệu và dây lưới.[2]

3

Đấu cáp lưới vào cổng Grid

Đấu cáp lưới 3 pha vào cổng Grid theo đúng thứ tự pha L1, L2, L3, dây trung tính (N) và dây bảo vệ PE. Cáp lưới dùng đường kính trong khoảng φ9.5-11.5mm để vừa với đầu nối kiểu Quick connection terminal. Siết chặt từng cực và kiểm tra lại đầu cốt để tránh tiếp xúc kém gây cảnh báo điện áp khi vận hành.[2]

4

Đấu RS485 từ Comm-INV tới inverter

Đấu cáp RS485 hai chân từ cổng Comm-INV của EPM sang cổng COM của inverter, trong đó chân + là RS485 A và chân – là RS485 B. Nếu điều khiển nhiều inverter, đấu chuỗi daisy-chain lần lượt qua các máy. Đây là đường lệnh để EPM ra lệnh giảm phát, nên cần đúng cực và siết chắc tại cả hai đầu.[2]

5

Đấu đồng hồ đo vào cổng CT1/Meter

Đấu đường truyền thông của đồng hồ đo vào cổng CT1/Meter của EPM. Hệ 3 pha dùng đồng hồ ADL3000-E-B làm việc theo RS485 Modbus RTU. Đồng hồ đo cấp số liệu công suất và điện áp tại điểm đấu lưới để thiết bị tính toán mức phát cho phép, do đó cần đấu đúng cực và kiểm tra liên lạc sau khi cấp nguồn.[2]

6

Lắp biến dòng CT đúng chiều

Lắp biến dòng CT vào các cổng CT1, CT2, CT3 tương ứng từng pha, kiểu kết nối Plug terminal cắm nhanh. CT phải kẹp đúng pha và quay đúng chiều mũi tên hướng về phía lưới, để thiết bị đọc đúng chiều và độ lớn dòng điện. Lắp ngược chiều CT sẽ khiến EPM hiểu sai chiều dòng và điều khiển công suất không đúng.[2]

7

Gắn stick giám sát vào cổng Communication

Nếu cần theo dõi từ xa, gắn stick giám sát WiFi, 4G hoặc LAN vào cổng Communication 4 chân RS485. Trước khi lắp hay tháo stick, phải tắt cả nguồn AC và DC để bảo vệ thiết bị và an toàn cho người thi công. Sau khi cấp nguồn lại, kiểm tra stick đã lên mạng và đẩy được dữ liệu lên nền tảng giám sát.[2]

8

Cài LCD và cấu hình inverter

Trên màn hình LCD, vào Advanced Settings với mật khẩu 0010 để đặt tổng công suất inverter, công suất phát cho phép (Export Power), loại đồng hồ đo, tỷ số CT, chiều CT, tiêu chuẩn lưới và bật Failsafe. Sau đó vào từng inverter, chọn External EPM Set thành “5G EPM”, bật Failsafe và đặt địa chỉ inverter 01-20 liên tục.[2]

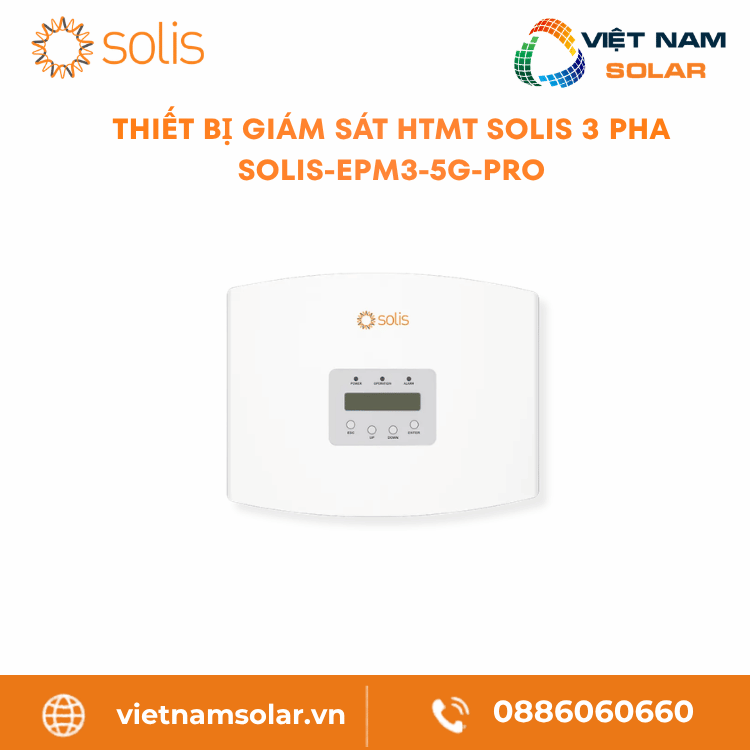

solis epm3 5g pro thiet bi giam sat he thong dien mat troi solis 3 pha luu y lap dat

Tắt AC và DC trước khi đấu nối
Trước khi đấu dây hoặc lắp stick giám sát, phải tắt cả nguồn AC và nguồn DC của hệ thống. Thao tác trên thiết bị còn mang điện gây nguy hiểm cho người và có thể làm hỏng cổng truyền thông cùng linh kiện bên trong EPM.[2]
Chỉ kỹ thuật có chuyên môn thi công
Việc lắp đặt, đấu dây lưới, đấu RS485 và cài đặt EPM chỉ nên do kỹ thuật có chuyên môn và chứng chỉ phù hợp thực hiện. Đấu sai cổng hoặc sai cực có thể gây cảnh báo lỗi, khiến hệ thống không điều khiển được công suất phát đúng yêu cầu.[2]
Lắp CT đúng chiều và đúng tỷ số
Biến dòng CT phải kẹp đúng pha, quay đúng chiều mũi tên về lưới và khai báo đúng tỷ số CT khi cài đặt. Sai chiều hoặc sai tỷ số CT khiến số liệu dòng điện bị lệch, dẫn tới điều khiển công suất phát không chính xác và có thể đẩy ngược vượt mức.[2]
Cài inverter để chạy với EPMSau khi đấu xong, mỗi inverter Solis trong hệ cần vào Advanced, chọn External EPM Set thành “5G EPM” và bật Failsafe. Đồng thời đặt địa chỉ inverter 01-20 liên tục để EPM nhận diện đủ các máy trên đường RS485. Thiếu bước này, inverter sẽ không nhận lệnh điều khiển từ Solis-EPM3-5G-PRO.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ Solis-EPM3-5G-PRO Bảo trì

Solis-EPM3-5G-PRO là phụ kiện tĩnh, công suất tự tiêu thụ dưới 6W, nên gần như không cần bảo trì phức tạp. Việc bảo trì chủ yếu là giữ vỏ và các cổng sạch khô, theo dõi số liệu công suất, điện áp và dòng điện trên màn hình LCD, đồng thời kiểm tra siết lại các đầu nối của biến dòng CT, đồng hồ đo và đường RS485.[2]
↯

Giữ vỏ và cổng sạch khô

Lau sạch bụi bẩn trên vỏ và quanh các cổng đấu nối bằng khăn mềm khô. Tránh để nước, hơi ẩm đọng tại khu vực cổng Grid, cổng CT và cổng RS485. Không dùng dung môi, hóa chất ăn mòn hay vật liệu mài mòn lên bề mặt thiết bị để giữ nhãn mác và lớp vỏ còn nguyên vẹn theo thời gian.[2]

◎

Theo dõi màn hình LCD và số liệu

Định kỳ quan sát màn hình LCD để theo dõi công suất, điện áp và dòng điện phía lưới. Khi số liệu lệch bất thường so với thực tế, đó có thể là dấu hiệu CT lắp lệch chiều, sai tỷ số hoặc đồng hồ đo mất liên lạc. Phát hiện sớm giúp xử lý trước khi hệ thống điều khiển công suất phát sai lệch.[2]

!

Kiểm tra và siết lại đầu nối

Định kỳ kiểm tra và siết lại các đầu nối của biến dòng CT, đồng hồ đo và đường RS485 tới inverter. Đầu nối lỏng theo thời gian dễ gây mất tín hiệu hoặc đọc sai số liệu. Trước khi thao tác, cần tắt nguồn AC và DC, sau đó kiểm tra từng cổng để đảm bảo tiếp xúc chắc và đúng cực.[2]

  • Giữ vỏ và khu vực quanh các cổng đấu nối sạch, khô, không để hơi ẩm hay bụi tích tụ.[2]
  • Quan sát màn hình LCD, đối chiếu công suất, điện áp và dòng điện với điều kiện vận hành thực tế.[2]
  • Kiểm tra và siết lại các đầu nối của biến dòng CT trên cả ba pha, đảm bảo đúng chiều và đúng pha.[2]
  • Kiểm tra liên lạc của đồng hồ đo qua cổng CT1/Meter và đường RS485 từ cổng Comm-INV tới inverter.[2]
  • Xác nhận chức năng Failsafe vẫn bật để bảo vệ khi mất tín hiệu đồng hồ đo.[2]
  • Tắt nguồn AC và DC trước khi tháo, lắp lại đầu nối hay gắn stick giám sát.[2]
Lưu ý khi có cảnh báoKhi thiết bị báo CT Check, Voltage Check hoặc số liệu công suất bất thường, kỹ thuật cần ghi lại nội dung cảnh báo, chụp màn hình và mô tả trạng thái hệ thống tại thời điểm phát sinh. Bộ thông tin này giúp khoanh vùng nhanh nguyên nhân liên quan đến đấu CT, đấu điện áp, đồng hồ đo hay đường truyền RS485.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và cảnh báo của Solis-EPM3-5G-PRO Sự cố

Cảnh báo của Solis-EPM3-5G-PRO chủ yếu xoay quanh đấu nối đo đếm và truyền thông gồm CT Check khi đấu biến dòng CT lỗi, Voltage Check khi đấu điện áp lỗi, mất truyền thông đồng hồ đo, inverter không nhận lệnh và cảnh báo G100_OVI_PRO khi dùng tiêu chuẩn G100. Khi gặp cảnh báo, kỹ thuật kiểm tra lại đấu dây, đồng hồ đo, biến dòng CT và đường RS485 trước khi xử lý tiếp.[2]

CT Check

Cảnh báo đấu CT lỗi

Cảnh báo CT Check xuất hiện khi biến dòng CT đấu sai, ví dụ kẹp sai pha, lắp ngược chiều mũi tên hoặc đầu nối lỏng. Kỹ thuật cần kiểm tra lại từng CT trên các cổng CT1, CT2, CT3, xác nhận đúng pha và đúng chiều về lưới, đồng thời đối chiếu tỷ số CT đã khai báo trên màn hình LCD với CT thực tế.[2]

Voltage Check

Cảnh báo đấu điện áp lỗi

Cảnh báo Voltage Check xuất hiện khi đấu điện áp vào thiết bị bị lỗi, chẳng hạn sai thứ tự pha hoặc thiếu pha tại cổng Grid. Kỹ thuật cần kiểm tra lại cáp lưới vào cổng Grid theo đúng L1, L2, L3, (N) và PE, đo lại điện áp từng pha và siết chặt các đầu nối trước khi cho thiết bị vận hành tiếp.[2]

Failsafe

Mất truyền thông đồng hồ đo

Khi mất truyền thông với đồng hồ đo, chức năng Failsafe sẽ đưa công suất inverter về 0 để tránh phát ngược vượt mức. Kỹ thuật cần kiểm tra đường truyền của đồng hồ đo tại cổng CT1/Meter, nguồn cấp cho đồng hồ và đầu nối RS485. Sau khi khôi phục liên lạc, hệ thống mới điều khiển công suất phát trở lại bình thường.[2]

5G EPM

Inverter không nhận lệnh

Khi inverter không nhận lệnh điều khiển, cần kiểm tra cáp RS485 tại cổng Comm-INV và cổng COM của inverter, xác nhận đúng cực A và B. Đồng thời kiểm tra địa chỉ inverter được đặt 01-20 liên tục và từng inverter đã chọn External EPM Set thành “5G EPM”. Thiếu một trong các điều kiện này, EPM sẽ không điều khiển được inverter.[2]

G100_OVI_PRO

Cảnh báo khi dùng tiêu chuẩn G100

Khi cấu hình theo tiêu chuẩn G100 của Anh, thiết bị có thể phát cảnh báo G100_OVI_PRO. Đây là cảnh báo cần thao tác Clear Fault, tức reset bằng tay sau khi đã kiểm tra và xử lý nguyên nhân. Kỹ thuật cần rà lại điều kiện điện áp, đấu nối đo đếm và cấu hình tiêu chuẩn lưới trước khi xóa lỗi để thiết bị hoạt động lại.[2]

Thông tin nên chuẩn bịKhi cần hỗ trợ, kỹ thuật nên chuẩn bị nội dung cảnh báo trên màn hình LCD, ảnh chụp màn hình, sơ đồ đấu cổng Grid, CT và Comm-INV, loại đồng hồ đo và biến dòng CT đang dùng, cùng cấu hình tiêu chuẩn lưới đã chọn. Bộ thông tin này giúp khoanh vùng nguyên nhân nhanh và chính xác hơn.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành Solis-EPM3-5G-PRO Bảo hành

Solis-EPM3-5G-PRO là phụ kiện chính hãng Solis, được bảo hành theo chính sách của Solis và Việt Nam Solar. Vì là phụ kiện quản lý công suất phát, thời hạn bảo hành có thể khác với inverter, do đó chủ đầu tư nên liên hệ Việt Nam Solar để biết điều kiện và thời hạn cụ thể áp dụng cho sản phẩm.[3][4]

Chính hãng

Phụ kiện chính hãng Solis

Solis-EPM3-5G-PRO là phụ kiện chính hãng Solis, được bảo hành theo chính sách của Solis và Việt Nam Solar. Vì đây làThiết Bị Giám Sát Hệ Thống Điện Mặt Trời chứ không phải inverter, thời hạn bảo hành có thể khác inverter. Chủ đầu tư nên liên hệ Việt Nam Solar để biết điều kiện và thời hạn cụ thể áp dụng cho sản phẩm này.[3][4]

Hồ sơ

Cần giữ đủ thông tin sản phẩm

Khi xử lý yêu cầu bảo hành, chủ đầu tư cần lưu giữ model sản phẩm, số serial, hóa đơn, thông tin lắp đặt và mô tả lỗi theo bộ hồ sơ chuẩn. Nhãn sản phẩm phải còn nguyên vẹn, đọc được rõ và gắn đúng vị trí trên thiết bị để quy trình xác minh bảo hành tiến hành thuận lợi.[4]

Kỹ thuật

Không tự tháo sửa thiết bị

Không tự ý mở máy, sửa chữa hay can thiệp phần cứng của thiết bị ngoài quy trình của hãng. Việc tự tháo sửa có thể gây mất an toàn, làm hỏng cổng đấu nối và làm ảnh hưởng đến quyền lợi bảo hành. Khi thiết bị có dấu hiệu bất thường, chủ đầu tư nên liên hệ Việt Nam Solar để được hướng dẫn kiểm tra và hỗ trợ.[3][4]

Liên hệ để biết điều kiện bảo hànhVì Solis-EPM3-5G-PRO là phụ kiện quản lý công suất phát, điều kiện và thời hạn bảo hành có thể khác với inverter trong cùng hệ thống. Để biết chính xác phạm vi áp dụng cho sản phẩm, chủ đầu tư nên liên hệ Việt Nam Solar và chuẩn bị sẵn model, số serial cùng hóa đơn mua hàng.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền phụ kiện Solis-EPM3-5G-PRO VNS

Việt Nam Solar tư vấn cấu hình Solis-EPM3-5G-PRO dựa trên số inverter Solis cần điều khiển, loại đồng hồ đo, biến dòng CT phù hợp dòng tải, tiêu chuẩn lưới áp dụng và vị trí lắp đặt thiết bị. Đây là các yếu tố quyết định để bộ EPM đọc đúng số liệu và chặn phát ngược chính xác cho hệ điện mặt trời 3 pha.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[4]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế Solis-EPM3-5G-PRO 3 pha Đánh giá

Solis-EPM3-5G-PRO phù hợp với hệ điện mặt trời 3 pha cần chống phát ngược hoặc zero-export theo yêu cầu của điện lực. Một bộ điều khiển được tối đa 20 inverter Solis khác công suất, nhưng bắt buộc phải có đồng hồ đo và biến dòng CT lắp đúng. Cần nhớ EPM chỉ đo và điều khiển, không tự phát điện và không lưu trữ điện.[1][2]

Ứng dụng

Phù hợp hệ 3 pha chống phát ngược

Solis-EPM3-5G-PRO phù hợp với hệ điện mặt trời 3 pha tại khu vực không cho phát dư lên lưới hoặc yêu cầu zero-export. Thiết bị đọc dòng tại điểm đấu lưới và điều khiển inverter giảm phát để dòng đẩy ngược về 0 hoặc về đúng ngưỡng cho phép, giúp hệ thống đáp ứng điều kiện đấu nối của điện lực.[1]

Quy mô

Điều khiển tới 20 inverter Solis

Một bộ EPM điều khiển cùng lúc tối đa 20 inverter Solis trên cùng đường RS485, chấp nhận các inverter khác công suất đấu chung. Nhờ vậy một thiết bị phục vụ cả cụm máy thay vì lắp riêng cho từng inverter. Khi triển khai, kỹ thuật cần đặt địa chỉ inverter 01-20 liên tục để EPM nhận diện đủ các máy.[1][2]

Đo đếm

Bắt buộc có đồng hồ đo và CT

Để hoạt động, EPM bắt buộc phải có đồng hồ đo và biến dòng CT lắp đúng tại điểm đấu lưới. Đây là nguồn dữ liệu dòng và điện áp để thiết bị tính toán mức phát cho phép. CT phải kẹp đúng pha, đúng chiều mũi tên về lưới và khai báo đúng tỷ số, nếu không hệ thống sẽ điều khiển công suất phát không chính xác.[2]

Lưu ý

EPM chỉ quản lý, không phát không trữ

Solis-EPM3-5G-PRO là phụ kiện quản lý công suất phát, không tự sản xuất điện và không lưu trữ điện. Thiết bị không thay thế inverter, mà làm việc cùng các inverter Solis sẵn có trong hệ thống để điều khiển mức phát lên lưới. Hiểu đúng vai trò này giúp chủ đầu tư bố trí cấu hình và kỳ vọng đúng về thiết bị.[1]

Phù hợp cho hệ 3 pha cần zero-export.Solis-EPM3-5G-PRO là lựa chọn hợp lý khi hệ điện mặt trời 3 pha cần chặn phát ngược và điều khiển tập trung nhiều inverter Solis với độ chính xác 1%Pn. Để đạt hiệu quả, hệ cần có đồng hồ đo, biến dòng CT lắp đúng và các inverter được cài chế độ làm việc với EPM ngay từ khi thi công.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về Solis-EPM3-5G-PRO Hiểu lầm

Solis-EPM3-5G-PRO là Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời, nên dễ bị hiểu nhầm về vai trò, số lượng inverter, nhu cầu đồng hồ đo và biến dòng CT, vị trí lắp và chiều CT. Sáu hiểu lầm phổ biến dưới đây giúp chủ đầu tư hiểu đúng cách bộ EPM làm việc và tránh các lựa chọn cấu hình sai.
Hiểu saiLắp EPM vào hệ sẽ phát thêm điện.
Cách hiểu đúngSolis-EPM3-5G-PRO không phát điện và không lưu trữ điện. Thiết bị chỉ đo dòng tại điểm đấu lưới và điều khiển inverter giảm phát để không đẩy ngược vượt mức cho phép.[1]
Hiểu saiKhông cần đồng hồ đo hay CT vẫn chạy được.
Cách hiểu đúngEPM bắt buộc phải có đồng hồ đo và biến dòng CT để đọc dòng và điện áp phía lưới. Thiếu các thiết bị này, EPM không có dữ liệu để tính mức phát và điều khiển công suất.[2]
Hiểu saiMột EPM gắn bao nhiêu inverter cũng được.
Cách hiểu đúngMột bộ Solis-EPM3-5G-PRO điều khiển tối đa 20 inverter Solis trên cùng đường RS485. Khi vượt số lượng này, cần tính phương án khác để đảm bảo điều khiển ổn định và đúng yêu cầu.[1]
Hiểu saiIP65 nên lắp ở đâu cũng được.
Cách hiểu đúngDù đạt IP65, thiết bị vẫn cần chừa tối thiểu 300mm mỗi phía, tránh môi trường quá xấu và lắp nơi dễ thao tác. Riêng đồng hồ đo đi kèm chỉ lắp trong nhà theo điều kiện làm việc của nó.[2]
Hiểu saiEPM3-5G-PRO dùng được cho hệ 1 pha.
Cách hiểu đúngSolis-EPM3-5G-PRO là bản 3 pha cho lưới 400V và 480V. Hệ lưới 1 pha 230V cần dùng đúng bản 1 pha tương ứng, không nên lắp nhầm model theo số pha của hệ thống.[1]
Hiểu saiCT lắp chiều nào cũng được.
Cách hiểu đúngBiến dòng CT phải lắp đúng chiều mũi tên hướng về lưới để EPM đọc đúng chiều dòng. Nếu lắp ngược, có thể chỉnh lại bằng tùy chọn chiều CT (forward/reversed) khi cài đặt trên màn hình LCD.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về Solis-EPM3-5G-PRO FAQ

Mười câu hỏi dưới đây tổng hợp các điểm trọng yếu của Solis-EPM3-5G-PRO, từ vai trò thiết bị, số inverter điều khiển, số pha của lưới, độ chính xác, nhu cầu đồng hồ đo và biến dòng CT, chức năng Failsafe, giám sát từ xa, cách cài inverter cho đến cấp bảo vệ. Bộ câu hỏi này giúp chủ đầu tư đối chiếu nhanh trước khi quyết định cấu hình.
Solis-EPM3-5G-PRO là gì và làm những gì?
Solis-EPM3-5G-PRO là Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời của Solis cho hệ điện mặt trời 3 pha. Thiết bị đọc dòng và điện áp tại điểm đấu lưới qua đồng hồ đo và biến dòng CT, rồi điều khiển các inverter Solis giảm phát để dòng đẩy ngược nằm trong mức cho phép. Thiết bị chỉ đo và điều khiển, không tự phát hay lưu trữ điện.[1][2]
Một bộ EPM điều khiển tối đa bao nhiêu inverter?
Một bộ Solis-EPM3-5G-PRO điều khiển tối đa 20 inverter Solis trên cùng đường truyền RS485 chuẩn Modbus, chấp nhận các inverter khác công suất đấu chung. Khi lắp đặt, kỹ thuật cần đặt địa chỉ inverter 01-20 liên tục để EPM nhận diện đủ các máy trong hệ thống.[1]
Solis-EPM3-5G-PRO dùng cho lưới mấy pha?
Solis-EPM3-5G-PRO là bản 3 pha, làm việc với lưới 3/(N)/PE 400V và 3/PE 480V, đồng thời hỗ trợ điện áp định mức 1/N/PE 230V. Dải điện áp vào là 100-300V giữa pha và trung tính, 175-519V giữa các pha, tần số 45-65 Hz. Hệ lưới 1 pha 230V cần dùng đúng bản 1 pha tương ứng thay cho bản 3 pha này.[1]
Độ chính xác kiểm soát công suất là bao nhiêu?
Độ chính xác kiểm soát công suất của Solis-EPM3-5G-PRO đạt 1%Pn. Mức sai số thấp giúp công suất phát của các inverter bám sát ngưỡng đã cài, vừa tránh đẩy ngược vượt mức vừa hạn chế cắt giảm quá tay. Độ chính xác này đạt được khi đồng hồ đo và biến dòng CT lắp đúng và truyền thông ổn định.[1]
Có cần đồng hồ đo và biến dòng CT không?
Có. Solis-EPM3-5G-PRO bắt buộc phải có đồng hồ đo và biến dòng CT lắp tại điểm đấu lưới để đọc dòng và điện áp. Hệ 3 pha dùng đồng hồ ADL3000-E-B và biến dòng CT với dòng thứ cấp 5A. CT phải kẹp đúng pha, đúng chiều mũi tên về lưới và khai báo đúng tỷ số khi cài đặt.[1][2]
Chức năng Failsafe của EPM là gì?
Failsafe là chức năng bảo vệ khi mất truyền thông với đồng hồ đo. Khi đó, EPM tự đưa công suất inverter về 0 thay vì để hệ thống phát không kiểm soát, qua đó tránh đẩy ngược vượt giới hạn cho phép. Trong cài đặt, Failsafe mặc định ở trạng thái bật và nên được giữ bật trong suốt quá trình vận hành.[2]
Giám sát từ xa Solis-EPM3-5G-PRO thế nào?
Thiết bị hỗ trợ giám sát từ xa qua stick gắn vào cổng Communication 4 chân RS485, với tùy chọn WiFi, 4G hoặc LAN. Thiết bị cũng hỗ trợ nâng cấp từ xa. Trước khi lắp hay tháo stick, cần tắt cả nguồn AC và DC để bảo vệ thiết bị và an toàn cho người thi công.[1][2]
Cài inverter ra sao để chạy với EPM?
Mỗi inverter Solis trong hệ cần vào Advanced, chọn External EPM Set thành “5G EPM” và bật Failsafe. Đồng thời đặt địa chỉ inverter 01-20 liên tục để EPM nhận diện đủ các máy trên đường RS485. Cáp RS485 đấu từ cổng Comm-INV của EPM sang cổng COM của inverter, đúng cực A và B.[2]
Solis-EPM3-5G-PRO có phát hay trữ điện không?
Không. Solis-EPM3-5G-PRO là phụ kiện quản lý công suất phát, chỉ đo dòng, giám sát và điều khiển công suất của các inverter Solis. Thiết bị không tự sản xuất điện và không lưu trữ điện, nên không thay thế inverter mà làm việc cùng các inverter sẵn có trong hệ thống.[1]
Solis-EPM3-5G-PRO đạt cấp bảo vệ nào?
Solis-EPM3-5G-PRO đạt cấp bảo vệ IP65, làm việc ở nhiệt độ -25~+60°C, độ ẩm 5-95%, cao độ tới 2000m. Dù đạt IP65, thiết bị vẫn cần chừa tối thiểu 300mm mỗi phía và tránh môi trường quá xấu. Riêng đồng hồ đo đi kèm chỉ lắp trong nhà theo điều kiện làm việc của nó.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá Solis-EPM3-5G-PRO và nhận báo giá Báo giá

Giá Solis-EPM3-5G-PRO biến động theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, loại đồng hồ đo và biến dòng CT đi kèm, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá nhằm đảm bảo phương án bám sát nhu cầu thực tế của công trình.

Với Solis-EPM3-5G-PRO, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Kịch bản thứ nhất là mua bộ EPM rời kèm đồng hồ đo và biến dòng CT để lắp vào hệ điện mặt trời 3 pha đã vận hành. Kịch bản thứ hai là lắp trọn gói chức năng chống phát ngược cho hệ 3 pha, gồm bộ EPM, đồng hồ đo, biến dòng CT, vật tư đấu nối, cấu hình inverter và nghiệm thu. Hai kịch bản này tạo ra cấu trúc chi phí khác biệt, do đó khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.

THIẾT BỊ RỜI

Giá bộ Solis-EPM3-5G-PRO rời

Định vị cho chủ đầu tư cần mua riêng bộ Solis-EPM3-5G-PRO kèm đồng hồ đo và biến dòng CT để lắp vào hệ điện mặt trời 3 pha đang vận hành. Báo giá yêu cầu xác nhận đúng mã sản phẩm, số inverter Solis cần điều khiển, loại đồng hồ đo, biến dòng CT phù hợp dòng tải, tình trạng hàng và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Lắp EPM chống phát ngược cho hệ 3 pha

Định vị cho chủ đầu tư muốn lắp Solis-EPM3-5G-PRO vào hệ điện mặt trời 3 pha cần chống phát ngược hoặc zero-export. Báo giá phụ thuộc số inverter Solis cần điều khiển, loại đồng hồ đo, biến dòng CT, chiều dài dây tín hiệu, vị trí lắp EPM, công đấu nối và cấu hình inverter theo điều kiện thi công thực địa.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi ảnh tủ điện, ảnh điểm đấu lưới, địa chỉ công trình, số lượng và công suất inverter Solis đang dùng, loại lưới 3 pha, lựa chọn mua thiết bị rời hay lắp trọn gói cùng thời gian dự kiến thi công. Bộ dữ liệu đầu vào này giúp rút ngắn vòng chốt phương án và báo giá.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá Solis-EPM3-5G-PRO - Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời Solis 3 Pha

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà Phân Phối

Trả lời | 15/05/2026

Thảo luận
