I. Yêu Cầu Chung Về Lắp Đặt Inverter Huawei 5kW 1 Pha – Sun2000-5K-LB0
-Tư thế lắp: Treo thẳng đứng trên bề mặt phẳng độ nghiêng so với phương thẳng đứng ≤ 15°
-Vị trí lắp: Không lắp gần nguồn lửa/nguồn nhiệt; không đặt trong khu vực có khí/bụi/hơi dễ nổ.
-Bốc xếp/nhấc đặt: Tham chiếu tải trọng ≤ 15kg; thao tác nhẹ nhàng, tránh va đập
II. Cách Lắp Đặt Nhanh Thiết Bị

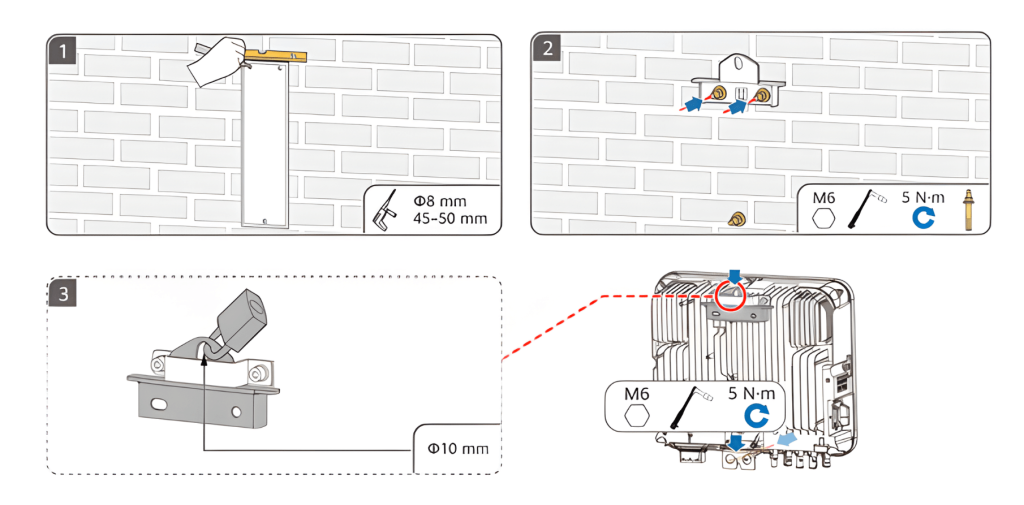

A. GẮN TRÊN TƯỜNG GẠCH/BÊ TÔNG — XEM CHI TIẾT ▾
Bước 1: Đánh dấu & khoan lỗ: dùng mũi φ8 mm, khoan sâu 45–50 mm theo vị trí giá treo.
Bước 2: Gắn tắc-kê/nở & bắt giá treo: bulông M6, siết mô-men 5 N·m; kiểm tra cân bằng ngang/dọc.
Bước 3: Treo inverter: móc chốt treo phía trên của máy vào giá (vòng treo màu đỏ), thả xuống để ăn khớp.
Bước 4: Cố định đáy máy: bắt vít M6 ở đáy vào giá, siết 5 N·m để chống rung/trộm.
B. GẮN TRÊN KHUNG HOẶC THANH THÉP — XEM CHI TIẾT ▾

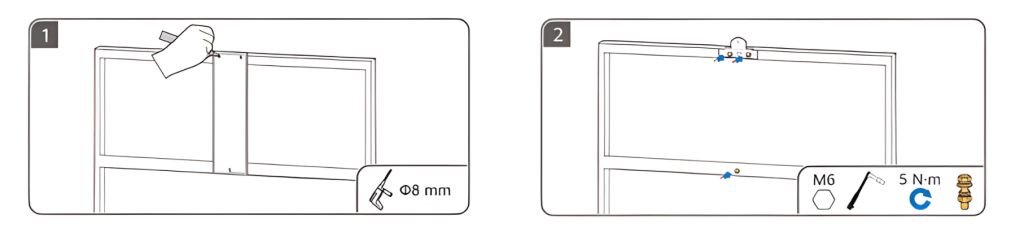

Bước 1: Khoan lỗ trụ/khung: mũi φ8 mm tại vị trí bắt giá.
Bước 2: Bắt giá treo lên khung: bulông M6, siết 5 N·m; đảm bảo bề mặt phẳng & thẳng đứng.
Bước 3: Treo & khóa máy: thao tác như phần A bước 3–4 (móc trên, siết vít đáy M6 – 5 N·m).
III Chuẩn Bị Cáp PE (Tiếp Địa)

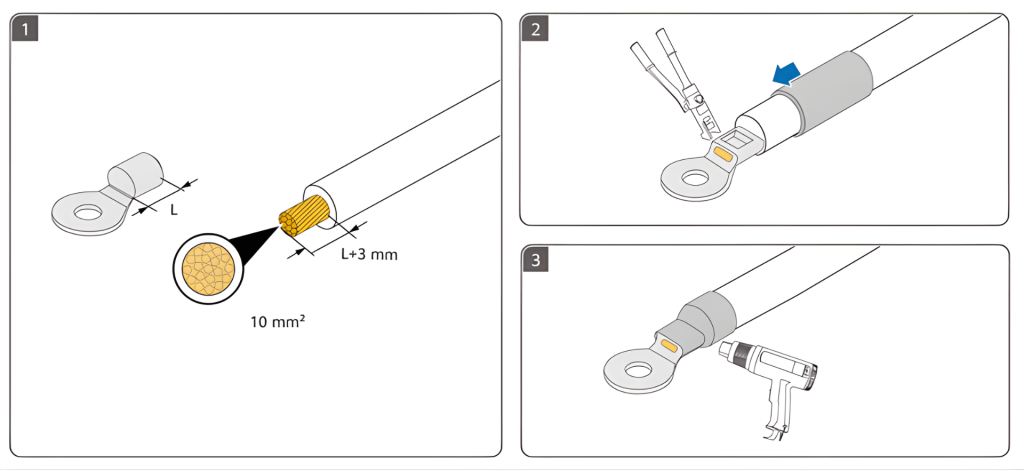

Yêu cầu về vật tư và kích thước: Cáp PE tiết diện 10 mm² (vỏ xanh-vàng). Cos tròn (lug) bằng đồng/đồng mạ thiếc, lỗ phù hợp bulông tiếp địa của máy và ống co nhiệt bảo vệ mối nối.
Quy Trình Chuẩn Bị Dây PE — XEM CHI TIẾT ▾
1
Tuốt vỏ đúng chiều dài
Đo chiều dài ống của cos (ký hiệu L) và tuốt dây L + 3 mm để lõi đồng thò ra ~3 mm sau khi đưa vào cos. Mục đích: đảm bảo ruột đồng đầy ống cos, không rỗng ở đầu.
Mục đích:Lắp đầu cắm AC và công tắc cô lập đúng chuẩn để vận hành/bảo trì an toàn, tránh nhảy CB sai hoặc hư hỏng đầu nối.
Quy tắc bắt buộc (an toàn – bố trí) – XEM CHI TIẾT ▾
Mỗi inverter có 1 công tắc AC riêng, đặt phía AC của inverter; không đặt bất kỳ tải nào giữa inverter và công tắc AC.
Khuyến nghị chọn công tắc/CB AC 1 pha, Uđm ≥ 250 V AC.
Vật tư & thông số dây — XEM CHI TIẾT ▾
1. Dây 3 lõi L–N–PE, tuốt áo ngoài ≈ 65–75 mm.
2. Tuốt lõi 17–19 mm, bấm ferrule cho từng lõi.
3. Tiết diện tham chiếu (theo hình): L/N: 4–6 mm², PE: 3–6 mm².

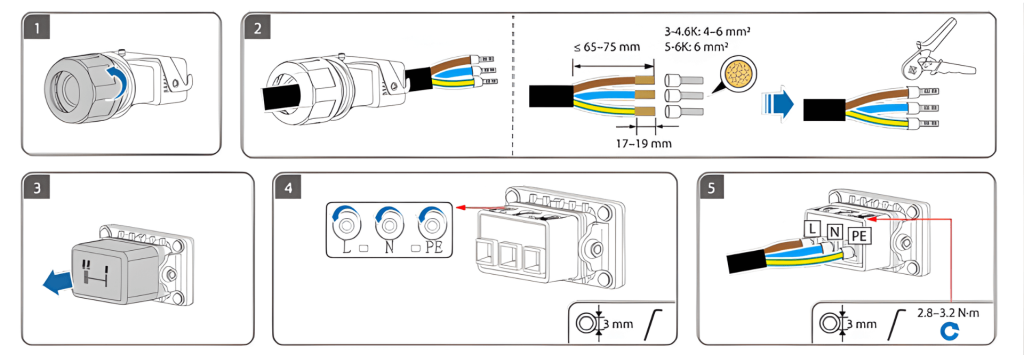

Các bước lắp đầu cắm cáp AC — XEM CHI TIẾT ▾
1
Chuẩn bị phích AC: tháo nắp/đai siết của đầu cắm và để sẵn.
2
Tuốt & bấm đầu dây: cáp 3 lõi L–N–PE, tuốt áo ngoài ~65–75 mm; tuốt mỗi lõi ~17–19 mm; bấm ferrule cho từng lõi.
3
Xếp lõi đúng vị trí: đưa L/N/PE vào các lỗ kẹp tương ứng và siết kẹp lõi với mô-men khuyến nghị ≈ 2,8–3,2 N·m.
4
Hoàn thiện đầu cắm: lắp nắp/đai siết, vặn chặt để chống tuột & kín nước; lưu ý hướng thoát cáp.
5
Kiểm tra cơ khí: xác nhận đai siết đã khóa, kẹp lõi đủ lực (≈ 2,8–3,2 N·m), không lộ sợi đồng trước khi cắm vào inverter.
Lỗi thường gặp cần tránh
1
Gom nhiều inverter qua chung một công tắc/CB.
2
Tuốt lõi ngắn/dài sai chuẩn → kẹp không hết, nóng điểm nối.
3
Bỏ qua ferrule hoặc siết không đủ 2,8–3,2 N·m.
4
Lắp nhầm vị trí L/N/PE hoặc để đầu nối không kín nước.
VI. Chuẩn Bị Cáp Tín Hiệu

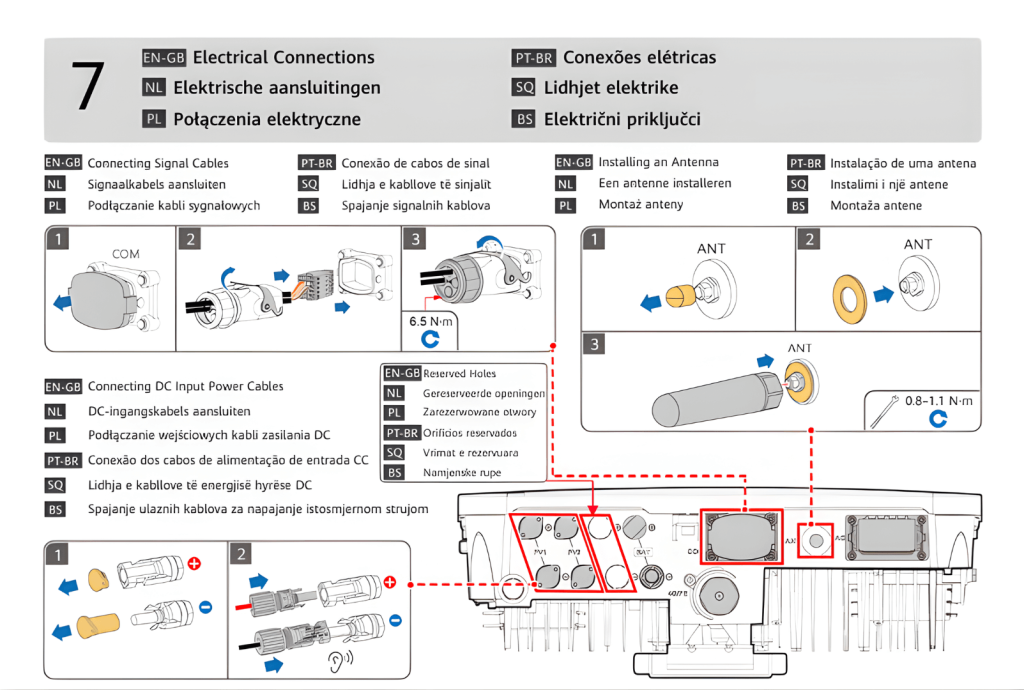

Đấu các tín hiệu điều khiển/giám sát:RS485 (meter, pin lưu trữ, Smart Guard/EMMA…), ngõ vào số (DI1/DI2 – RSD/DRM), chân Enable, GND và PE cho chống nhiễu.
Chuẩn Bị Cáp & Đầu Chặn — XEM CHI TIẾT ▾
1
Dùng cáp Ø ngoài ≤ 4,0 mm, lõi 0,2–1,0 mm² (ưu tiên xoắn đôi, có shield). Tuốt lõi 8–10 mm và luồn đệm kín nước + đầu chặn vào cáp trước.
2
Cắm từng lõi vào đúng vị trí terminal RS485/DI/EN/GND/PE trong inverter, siết vít kẹp chắc để không tuột, không lộ sợi đồng.
3
Kéo đệm về sát thân đầu vào, lắp đúng chiều.
4
Vặn/khóa đầu chặn để cố định cơ khí và chống nước tại điểm cáp đi vào máy.
Mẹo chống nhiễu: Nếu cáp có shield, kẹp shield về PE một đầu (thường phía inverter).
Nhóm Cổng Tín Hiệu Trên Terminal — XEM CHI TIẾT ▾
1
RS485 (A/B): nhiều cặp dành cho thiết bị khác nhau (ví dụ: công tơ đo điện, BMS pin, SmartGuard/EMMA…).
2
DI1, DI2: ngõ vào số/dry contact để nhận tín hiệu Rapid Shutdown/DRM hoặc công tắc bên ngoài.
3
EN+/EN− (Enable): cho phép/khóa một số chức năng theo sơ đồ của nhà sản xuất.
4
GND: mass tín hiệu.
5
PE: nối đất vỏ/chống nhiễu – thường nối lớp lưới/foil của cáp bọc tại một đầu để tránh vòng lặp mass.

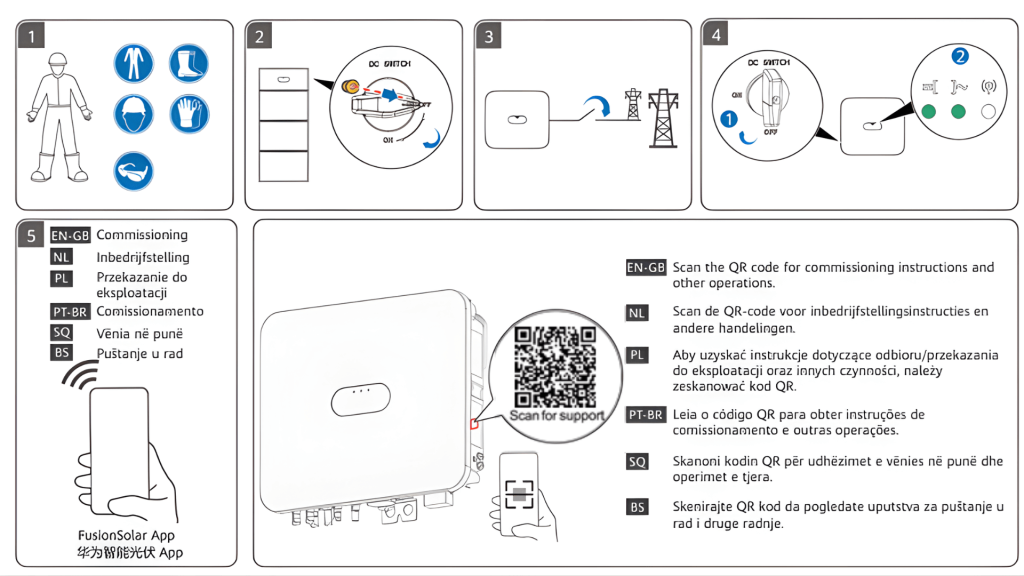

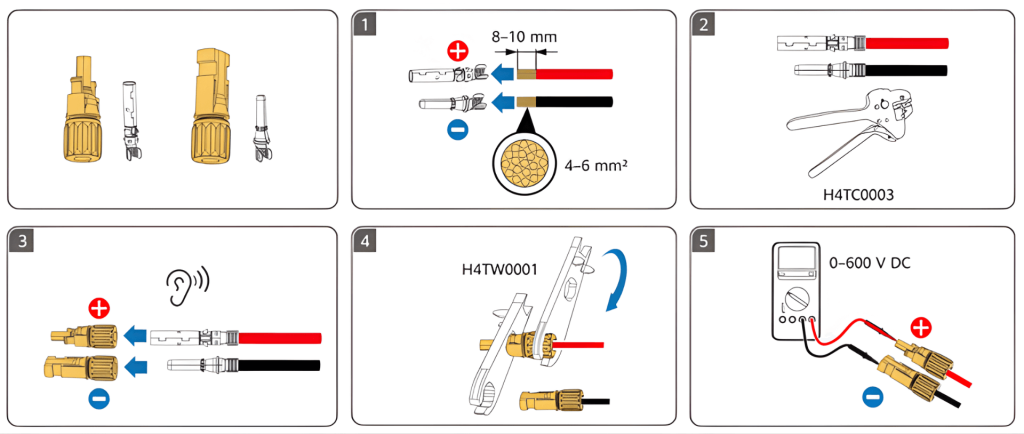

VIII – Power-On & Commissioning (Khởi động và nghiệm thu)
Khởi Động & Nghiệm Thu — XEM CHI TIẾT ▾
1
An toàn: Trang bị đầy đủ PPE; khu vực khô ráo; kiểm tra mọi đầu nối chặt, kín nước, đúng cực/cổng.
2
Cấp nguồn: Bật DC → đóng AC; chờ đèn trạng thái (xanh = hòa lưới, xanh nhấp = khởi tạo).
3
Cấu hình trên app: Mở FusionSolar, quét QR; thiết lập grid code, thời gian, meter/battery (nếu có), mạng, giới hạn công suất/PF/Volt-Var, RSD/DRM; cập nhật firmware nếu đề xuất.
4
Kiểm tra: Đo Voc (và Isc khi cần), kiểm tra thứ tự pha (3P); xác nhận MPPT/AC/tần số ổn định, không cảnh báo.
5
Lưu hồ sơ: Chụp màn hình, lưu log/QR serial và biên bản commissioning.
6
Tắt máy đúng trình tự:AC OFF → DC OFF, chờ tụ xả rồi mới mở nắp/bảo trì.
