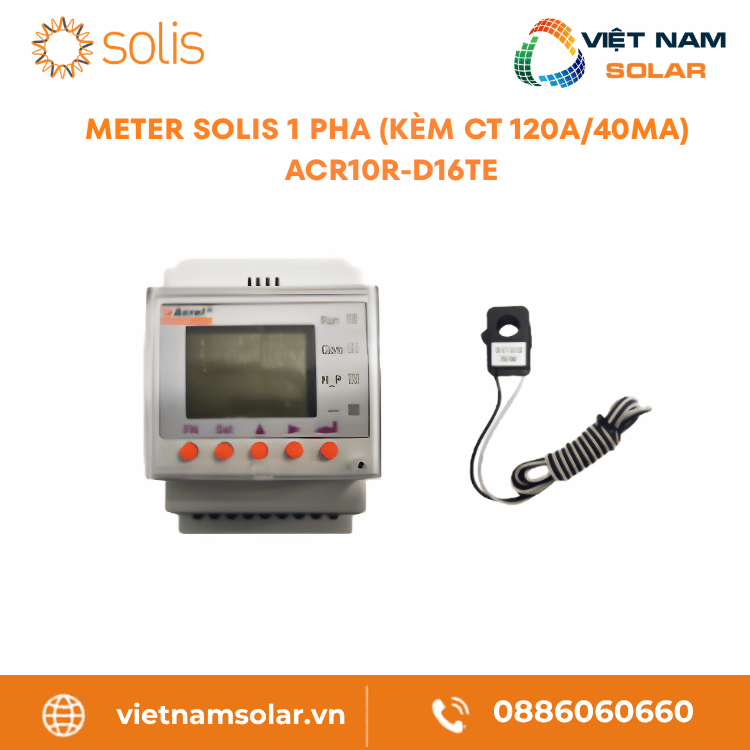

ACR10R-D16TE – Meter Solis 1 pha (Kèm CT 120A/40mA)

📋

Tài liệu kỹ thuật ACR10R-D16TE
Xem 8 tài liệu tham khảo cho mã sản phẩm ACR10R-D16TE. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật ACR10R-D16TE Đang cập nhật
PDF Manual / Quick, Hướng dẫn cài đặt nhanh ACR10R-D16TE Tải xuống
PDF Certifications, Chứng nhận sản phẩm ACR10R-D16TE Đang cập nhật
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi ACR10R-D16TE Truy cập
WEB Warranty, Chính sách bảo hành ACR10R-D16TE Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 1.411
⚡

Thông số kỹ thuật ACR10R-D16TE

Meter · ACR10R-D16TE
Cấu trúc lưới
1P+N
(1 pha + trung tính)
Điện áp định mức
220V/230V
(Rated Voltage)
Dòng điện đầu vào
40mA
(CT ngoài 120A:40mA)
Độ ẩm tương đối
<95%
(Không ngưng tụ)
Product Information / Thông tin chung
Model Name / Tên model ACR10R-D16TE
Thương hiệu SOLIS
Electrical Specification / Thông số điện
Grid Topology / Cấu trúc lưới 1P+N
Rated Voltage / Điện áp định mức 220V/230V
Input Current / Dòng điện đầu vào 40mA (External CT: 120A:40mA)
Accuracy / Độ chính xác
Voltage / Điện áp ±0.2%
Current / Dòng điện ±0.5%
Power (P,Q,S) / Công suất (P,Q,S) ±0.5%
Active Energy / Điện năng tác dụng ±0.5%
Reactive Energy / Điện năng phản kháng ±1%
Operating & Dimension / Vận hành & Kích thước
Operating Temperature / Nhiệt độ vận hành -10°C~55°C
Relative Humidity / Độ ẩm tương đối <95% (Non-condensing)
Dimension / Kích thước 54L*85W*64H (mm)
📋
Nội dung được trích từ bảng thông số sản phẩm do người dùng cung cấp.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để biết thêm chi tiết
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , Thẻ: ,
× Đóng
1 / 1
Featured image

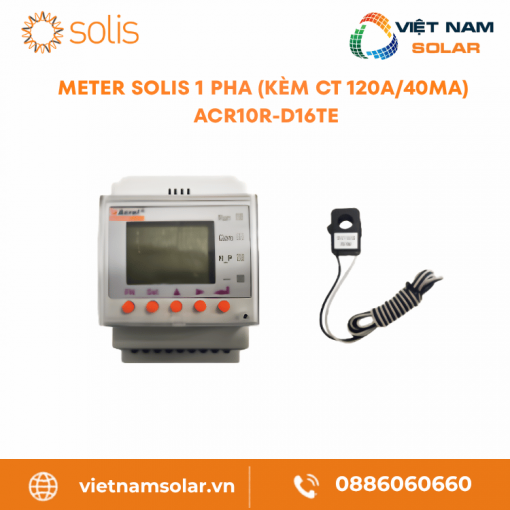

ACR10R-D16TE – Meter Solis 1 Pha (Kèm CT 120A/40mA)

ACR10R-D16TE là đồng hồ đo điện (meter) 1 pha của Solis, đi kèm một biến dòng CT kẹp ngoài 120A:40mA. Meter lắp cùng inverter Solis 1 pha để làm hai việc: chống phát ngược điện lên lưới và giám sát điện tiêu thụ trong nhà cả ngày. Meter đo điện áp, dòng điện, công suất và điện năng tại điểm đấu lưới rồi gửi số liệu về inverter qua cáp RJ45 làm sẵn.[1]Meter dùng cho lưới 1 pha hai dây (1P+N), điện áp 220V hoặc 230V. Dòng điện không đo trực tiếp mà qua CT kẹp ngoài tỷ lệ 120A:40mA, nên đo được tải lớn mà không phải cắt dây. Độ chính xác cao: điện áp sai số chỉ ±0.2%, điện năng tác dụng ±0.5%.[1]

Meter nhỏ gọn 54×85×64 mm, lắp tại điểm đấu nối điện và có màn hình hiển thị số ngay trên meter. Máy đã cài sẵn thông số cho inverter Solis nên cắm là chạy, không cần chỉnh. Máy làm việc từ -10°C đến 55°C, độ ẩm dưới 95% và không ngưng tụ.[1]

Cấu trúc lưới1P+N1 pha + trung tính
Điện áp định mức220V/230VRated Voltage
Dòng điện đầu vào40mACT ngoài 120A:40mA
Độ ẩm tương đối<95%Không ngưng tụ

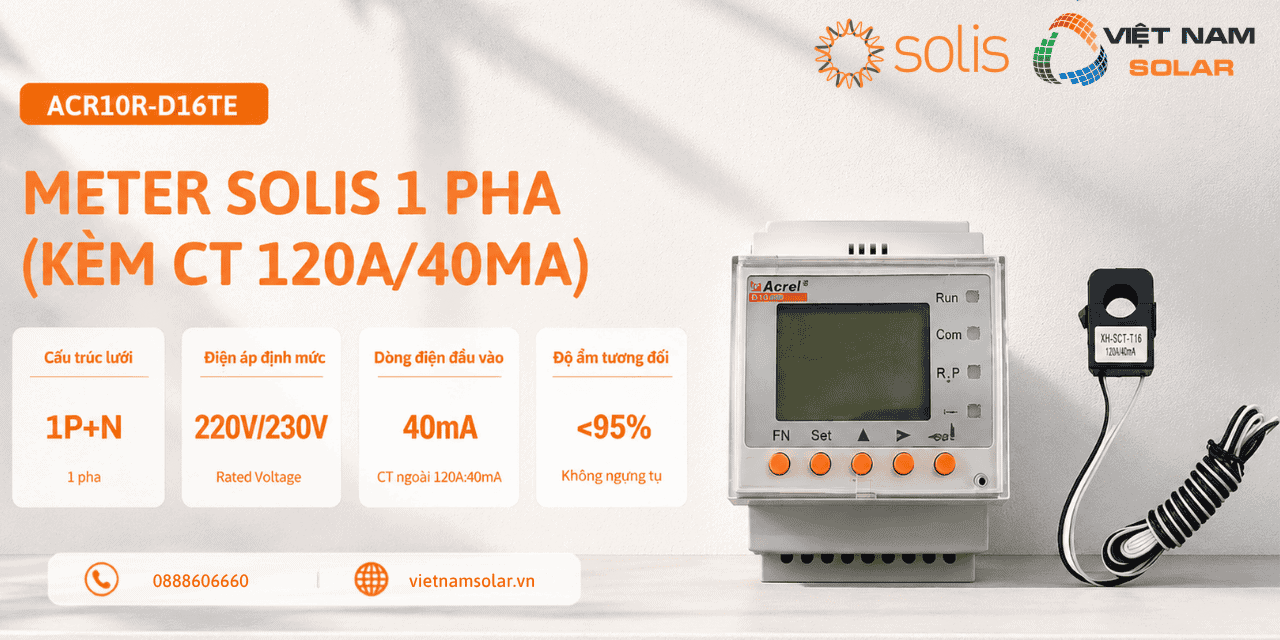

acr10r d16te meter solis 1 pha kem ct 120a 40ma dac diem chinh

ACR10R-D16TE là meter 1 pha của Solis kèm CT 120A:40mA, dùng cho inverter Solis để chống phát ngược và giám sát tiêu thụ cả ngày. Máy đo đa thông số với điện năng chính xác ±0.5%, nối inverter bằng cáp RJ45 làm sẵn, có màn hình hiển thị số và cài sẵn không cần chỉnh.[1]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của meter Solis ACR10R-D16TE 1 pha
  2. 2. Thông số kỹ thuật meter Solis ACR10R-D16TE 1 pha
  3. 3. Độ chính xác và tiêu chuẩn đo đếm của meter ACR10R-D16TE
  4. 4. Các model meter Solis cho hệ 1 pha và 3 pha
  5. 5. Tài liệu kỹ thuật chính hãng meter ACR10R-D16TE
  6. 6. Hướng dẫn lắp đặt meter ACR10R-D16TE 1 pha
  7. 7. Bảo trì meter ACR10R-D16TE 1 pha
  8. 8. Xử lý sự cố thường gặp của meter ACR10R-D16TE
  9. 9. Chính sách bảo hành meter ACR10R-D16TE
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền meter Solis ACR10R-D16TE
  11. 11. Đánh giá thực tế meter Solis ACR10R-D16TE 1 pha
  12. 12. Hiểu lầm phổ biến về meter Solis ACR10R-D16TE
  13. 13. Câu hỏi thường gặp về meter ACR10R-D16TE 1 pha
  14. 14. Giá meter Solis ACR10R-D16TE và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của meter Solis ACR10R-D16TE 1 pha Nổi bật

ACR10R-D16TE là thiết bị đo đi kèm inverter Solis 1 pha, không phải thiết bị phát điện. Nhiệm vụ của nó là đo chính xác dòng điện ra vào tại điểm đấu lưới, để inverter biết mà giới hạn công suất đẩy ngược lên lưới và để chủ nhà theo dõi điện tiêu thụ. Sáu thẻ dưới nói rõ từng tính năng.[1]
1P+N

Đo điện cho lưới 1 pha

Meter dùng cho lưới 1 pha hai dây (1P+N), điện áp 220V hoặc 230V. Đây là loại meter hợp với nhà ở và cửa hàng dùng điện 1 pha lắp inverter Solis 1 pha.[1]

Chống phát ngược

Giới hạn công suất đẩy lên lưới

Meter đo lượng điện tại điểm đấu lưới và báo về inverter. Nhờ đó inverter giới hạn được công suất đẩy ngược ra lưới, hợp với nơi điện lực không cho phát ngược điện.[1]

24 giờ

Giám sát điện tiêu thụ cả ngày

Ngoài chống phát ngược, meter còn theo dõi điện nhà dùng trong suốt cả ngày. Số liệu này được inverter ghi nhận, giúp chủ nhà nắm mức tiêu thụ thực tế.[1]

CT kẹp

Đo tải lớn không cắt dây

Dòng điện đo qua biến dòng CT kẹp ngoài tỷ lệ 120A:40mA. CT chỉ kẹp quanh dây dẫn nên đo được tải lớn mà không phải cắt hay đấu nối lại dây tải.[1]

±0.5%

Đo điện năng chính xác cao

Meter đo đa thông số: điện áp sai số ±0.2%, dòng ±0.5%, công suất ±0.5% và điện năng tác dụng ±0.5%. Độ chính xác này đủ để giới hạn công suất phát đáng tin cậy.[1]

RJ45

Cắm là chạy, cài sẵn

Meter nối với inverter bằng cáp RJ45 làm sẵn trong hộp và có màn hình hiển thị số ngay trên thân. Máy đã cài sẵn thông số cho Solis nên cắm là chạy, không cần chỉnh.[1]

Meter chỉ đo, không phát hay trữ điệnACR10R-D16TE là thiết bị đo đếm, không sinh ra điện và không lưu điện. Nó chỉ giúp inverter và chủ nhà nắm số liệu để vận hành đúng.[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật meter Solis ACR10R-D16TE 1 pha Thông số

Bảng dưới ghi các thông số kỹ thuật của ACR10R-D16TE: lưới 1P+N, điện áp 220/230V, dòng vào 40mA qua biến dòng ngoài 120A:40mA, độ chính xác điện áp ±0.2% và điện năng tác dụng ±0.5%, nhiệt độ -10°C đến 55°C, độ ẩm dưới 95% không ngưng tụ, kích thước 54×85×64 mm.[1]
Cấu trúc lưới1P+N1 pha + trung tính
Điện áp định mức220V/230VRated Voltage
Dòng điện đầu vào40mACT ngoài 120A:40mA
Độ ẩm tương đối<95%Không ngưng tụ
Thông số chung / General
Model / Mã sản phẩm ACR10R-D16TE
Grid topology / Cấu trúc lưới 1P+N (1 pha + trung tính)[1]
Rated voltage / Điện áp định mức 220V / 230V[1]
Dòng điện và biến dòng / Input and CT
Input current / Dòng điện đầu vào 40mA[1]
External CT / Biến dòng ngoài Tỷ lệ 120A : 40mA[1]
Độ chính xác điện áp và dòng / Voltage and Current accuracy
Voltage accuracy / Sai số điện áp ±0.2%[1]
Current accuracy / Sai số dòng điện ±0.5%[1]
Độ chính xác công suất và điện năng / Power and Energy accuracy
Power accuracy (P, Q, S) / Sai số công suất ±0.5%[1]
Active energy accuracy / Sai số điện năng tác dụng ±0.5%[1]
Reactive energy accuracy / Sai số điện năng phản kháng ±1%[1]
Điều kiện vận hành / Operating
Operating temperature / Nhiệt độ vận hành -10°C đến 55°C[1]
Relative humidity / Độ ẩm tương đối <95% (không ngưng tụ)[1]
Kích thước / Dimension
Dimension / Kích thước 54 × 85 × 64 mm[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

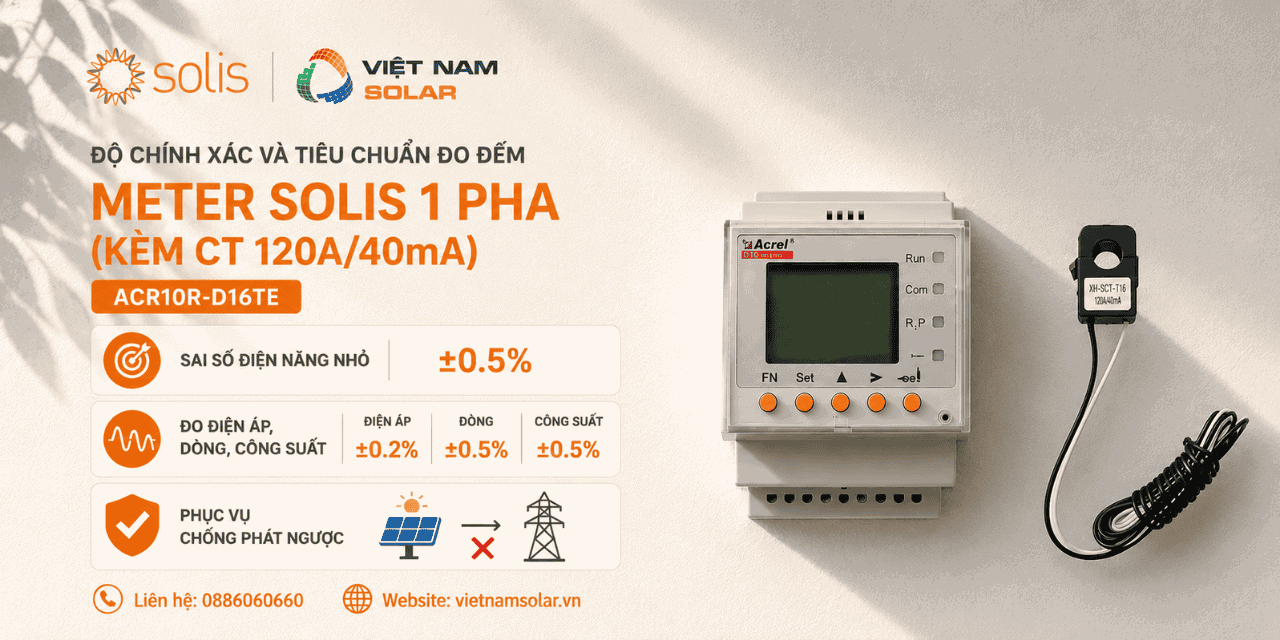

3. Độ chính xác và tiêu chuẩn đo đếm của meter ACR10R-D16TE Độ chính xác

Với một thiết bị đo đếm, độ chính xác là điều quan trọng nhất. ACR10R-D16TE đo điện năng tác dụng với sai số ±0.5%, điện áp ±0.2%, dòng và công suất ±0.5%, điện năng phản kháng ±1%. Mức sai số nhỏ này đủ để inverter giới hạn công suất phát chính xác và để chủ nhà tin số liệu tiêu thụ.[1]

acr10r d16te meter solis 1 pha kem ct 120a 40ma do chinh xac va tieu chuan do dem

±0.5%

Sai số điện năng nhỏ

Điện năng tác dụng sai số chỉ ±0.5%, mức nhỏ phù hợp để đo đếm và giới hạn công suất phát. Sai số nhỏ giúp con số đo sát với thực tế.[1]

Đa thông số

Đo điện áp, dòng, công suất

Meter đo cùng lúc điện áp (±0.2%), dòng (±0.5%), công suất P, Q, S (±0.5%) và cả điện năng phản kháng (±1%). Nhờ đo đủ, inverter có dữ liệu để điều khiển phát đúng.[1]

Vai trò

Phục vụ chống phát ngược

Số đo của meter là căn cứ để inverter Solis bật chức năng giới hạn công suất đẩy lên lưới. Đo càng chuẩn thì việc chặn phát ngược càng sát ngưỡng cho phép.[1]

Điểm cần nhớĐộ chính xác chỉ đạt khi CT kẹp đúng dây, đúng chiều và đúng vị trí tại điểm đấu lưới. Lắp sai CT thì số đo lệch dù meter vẫn chính xác.
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model meter Solis cho hệ 1 pha và 3 pha Model

Solis có meter cho cả hệ 1 pha và 3 pha. Chọn meter theo cấu trúc lưới của công trình: hệ 1 pha dùng ACR10R-D16TE, hệ 3 pha dùng bản DTSD1352. Hai bản khác nhau ở số pha và biến dòng CT đi kèm.[1]
1 pha

Model đang xem

ACR10R-D16TE

Meter 1 pha (1P+N), kèm 1 CT kẹp ngoài 120A:40mA, dùng cho inverter Solis 1 pha.[1]

3 pha

3 pha

DTSD1352-C-3*1(6)A-solis

Meter 3 pha, kèm 3 CT 150/5A, dùng cho inverter Solis 3 pha.[1]

Chọn meter theo số pha của lướiHệ điện 1 pha lắp meter 1 pha ACR10R-D16TE; hệ điện 3 pha lắp meter 3 pha DTSD1352. Lắp nhầm số pha thì meter không đo đúng. CT đi kèm cũng khác nhau nên dùng đúng CT của từng meter.
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng inverter Solis ACR10R-D16TE Tài liệu

Tài liệu của ACR10R-D16TE gồm sổ tay lắp đặt (đang có link tải), datasheet và giấy chứng nhận (đang cập nhật), cùng các liên kết tra cứu và bảo hành chính hãng. Nên xem sổ tay lắp đặt trước khi đấu nối meter và CT.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật ACR10R-D16TE Đang cập nhật
PDF Manual / Quick, Hướng dẫn cài đặt nhanh ACR10R-D16TE Tải xuống
PDF Certifications, Chứng nhận sản phẩm ACR10R-D16TE Đang cập nhật
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi ACR10R-D16TE Truy cập
WEB Warranty, Chính sách bảo hành ACR10R-D16TE Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập
Cách dùng tài liệuKhi đánh giá ACR10R-D16TE, kỹ thuật cần đối chiếu datasheet để chuẩn hóa thông số điện, tra manual để xác nhận sơ đồ đấu nối và lưu nhóm tài liệu bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ chuyên sâu từ hãng.
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt meter ACR10R-D16TE 1 pha Lắp đặt

Meter lắp tại điểm đấu nối điện, gồm hai phần đấu nối: dây điện áp vào meter và biến dòng CT kẹp lên dây tải tại điểm đấu lưới. Tám bước dưới đi từ cắt điện, lắp meter, đấu áp, kẹp CT đến nối cáp RJ45 và cấp điện lại.[1]
1

Cắt điện trước khi lắp

Trước khi lắp, cắt cả nguồn phía trên và phía dưới điểm đấu để tránh điện giật. Đây là bước bắt buộc, chỉ thợ điện có chuyên môn mới thao tác.[1]

2

Lắp meter tại điểm đấu nối điện

Lắp meter tại điểm đấu nối điện, nơi khô ráo và dễ quan sát số đo. Meter nhỏ gọn 54×85×64 mm nên không chiếm nhiều chỗ.[1]

3

Đấu dây điện áp vào meter

Đấu dây pha L và dây trung tính N vào đúng cọc điện áp trên meter để máy lấy nguồn đo. Lưới phải là 1 pha 220V hoặc 230V đúng như thiết kế của meter.[1]

4

Kẹp CT lên dây pha, đúng chiều

Mở kẹp CT, kẹp quanh dây pha L tại điểm đấu lưới rồi đóng kẹp lại. CT có chiều: làm theo mũi tên trên CT hướng ra phía lưới điện, kẹp ngược chiều sẽ làm số đo sai dấu.[1]

5

Đấu hai dây CT về meter

Đưa hai dây tín hiệu của CT về đúng cọc trên meter, đúng cực. CT tỷ lệ 120A:40mA nên chỉ dùng đúng CT đi kèm, không thay CT khác tỷ lệ.[1]

6

Đặt CT đúng vị trí trên dây tổng

CT phải kẹp trên dây tổng tại điểm đấu lưới, ở vị trí đo được toàn bộ dòng vào ra giữa lưới với inverter và tải. Đặt sai chỗ thì meter không phản ánh đúng lượng điện phát ngược.[1]

7

Nối meter với inverter bằng cáp RJ45

Dùng cáp RJ45 làm sẵn trong hộp meter để nối cổng truyền thông của meter với cổng COM của inverter. Cáp này đã bấm sẵn nên chỉ việc cắm cho chắc.[1]

8

Cấp điện lại, kiểm tra số đo

Cấp điện lại và xem số đo trên màn hình meter. Meter đã cài sẵn cho Solis nên không cần chỉnh thông số; phần còn lại là bật chức năng giới hạn công suất phát trên inverter theo hướng dẫn của inverter.[1]

Cắt điện trước khi đấu nối
Trong hệ thống điện có điện áp nguy hiểm. Cắt cả nguồn trên và dưới điểm đấu rồi mới lắp meter và CT; chỉ thợ điện có chuyên môn được làm.[1]
CT đúng chiều, đúng dây
Kẹp CT đúng dây pha và đúng chiều theo mũi tên. Kẹp nhầm dây hay ngược chiều khiến số đo sai, dẫn tới việc chống phát ngược không đúng.[1]
Đặt nơi khô ráo
Meter làm việc ở độ ẩm dưới 95% và không ngưng tụ, nên lắp nơi khô ráo, tránh nơi đọng nước hay hơi ẩm cao.[1]
Quan trọng nhất là CTPhần dễ sai nhất khi lắp meter là biến dòng CT: phải kẹp đúng dây pha, đúng chiều mũi tên và đúng vị trí trên dây tổng tại điểm đấu lưới. Làm đúng ba điều này thì số đo mới chuẩn.[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì meter ACR10R-D16TE 1 pha Bảo trì

Meter gần như không phải bảo trì vì không có quạt hay bộ phận chuyển động. Việc cần làm chỉ là giữ nơi lắp khô sạch, thỉnh thoảng kiểm CT còn kẹp chắc và xem số đo có bình thường không.[1]
◎

Xem số đo định kỳ

Thỉnh thoảng xem số đo trên màn hình meter và số mà inverter ghi nhận xem có hợp lý không. Số đứng yên bất thường hay bằng 0 là dấu hiệu CT hoặc kết nối có vấn đề.[1]

↯

Kiểm CT và dây kết nối

Kiểm biến dòng CT còn kẹp chắc quanh dây pha, hai dây CT và cáp RJ45 còn cắm chặt. Dây lỏng làm số đo sai hoặc inverter mất tín hiệu meter.[1]

!

Giữ nơi lắp khô sạch

Lau bụi và giữ nơi lắp khô ráo, vì meter chỉ chịu độ ẩm dưới 95% không ngưng tụ. Không để nước hay hơi ẩm đọng quanh meter.[1]

  • Thỉnh thoảng xem số đo trên meter và số inverter ghi nhận, đối chiếu xem có hợp lý không.[1]
  • Kiểm CT còn kẹp chắc đúng dây pha và đúng chiều.[1]
  • Kiểm hai dây CT và cáp RJ45 còn cắm chặt vào meter và inverter.[1]
  • Giữ nơi lắp khô ráo, sạch bụi, độ ẩm dưới 95%.[1]
  • Không tự ý chỉnh thông số meter vì máy đã cài sẵn cho Solis.[1]
  • Khi cần tháo, cắt điện trước rồi mới thao tác.[1]
Khi số đo bất thườngNếu số đo sai nhiều, phần lớn là do CT kẹp lỏng, sai dây hoặc ngược chiều. Kiểm lại CT trước khi nghĩ tới lỗi của meter.[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố thường gặp của meter ACR10R-D16TE Sự cố

Meter ACR10R-D16TE không hiện mã lỗi như inverter, nên xử lý sự cố chủ yếu dựa vào số đo trên meter và số inverter ghi nhận. Phần lớn trục trặc đến từ CT hoặc dây kết nối chứ không phải bản thân meter.[1]

Không lên màn

Meter không hiển thị

Màn hình không sáng thường do meter chưa có nguồn áp. Kiểm dây pha L và trung tính N đã đấu đúng cọc điện áp chưa, và lưới đã có điện chưa.[1]

Số đo = 0

Số đo bằng 0

Dòng đo bằng 0 trong khi vẫn có tải thường do CT chưa kẹp vào dây, hai dây CT chưa cắm hoặc cắm lỏng. Kiểm CT đã kẹp quanh dây pha và dây CT đã về đúng cọc meter.[1]

Số âm / sai dấu

Số đo âm hoặc sai dấu

Chiều dòng hiển thị ngược thường do CT kẹp ngược chiều. Mở CT ra, lật lại cho mũi tên hướng ra phía lưới rồi kẹp lại.[1]

Inverter không nhận

Inverter không thấy meter

Inverter báo không có meter thường do cáp RJ45 lỏng hoặc cắm sai cổng. Kiểm cáp RJ45 làm sẵn đã cắm chắc giữa meter và cổng COM của inverter.[1]

Số liệu lệch

Số đo lệch thực tế

Số đo lệch nhiều thường do CT kẹp sai vị trí, không nằm trên dây tổng tại điểm đấu lưới. Đặt lại CT đúng vị trí để đo được toàn bộ dòng vào ra.[1]

Chống phát ngược không chạy

Đã lắp mà vẫn phát ngược

Lắp meter xong nhưng vẫn phát ngược thường do chưa bật chức năng giới hạn công suất trên inverter. Vào cài đặt của inverter bật chức năng này theo hướng dẫn của inverter.[1]

Nên chuẩn bị sẵnKhi gọi hỗ trợ, mô tả rõ hiện tượng (không lên màn, số 0, số âm hay inverter không nhận), kèm ảnh chụp số đo và cách đấu CT. Phần lớn ca xử lý xong ngay ở khâu kiểm CT và cáp.[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành meter ACR10R-D16TE Bảo hành

ACR10R-D16TE là phụ kiện chính hãng đi kèm hệ inverter Solis, được bảo hành theo chính sách của Solis và Việt Nam Solar. Vì là phụ kiện, thời hạn bảo hành có thể khác inverter, nên chủ đầu tư liên hệ Việt Nam Solar để biết mức cụ thể.[2]

Chính hãng

Phụ kiện chính hãng Solis

Meter được phân phối chính hãng theo hệ Solis, có bảo hành theo chính sách của hãng. Mua đúng hàng chính hãng giúp được hỗ trợ kỹ thuật và bảo hành đầy đủ.[2]

Hồ sơ

Giấy tờ cần có

Khi cần bảo hành, chuẩn bị model, hóa đơn, biên bản lắp và mô tả hiện tượng. Giữ nguyên tem và phụ kiện đi kèm như CT để đối chiếu.[2]

Liên hệ

Hỏi Việt Nam Solar

Thời hạn bảo hành phụ kiện có thể khác inverter. Hãy liên hệ Việt Nam Solar để biết mức bảo hành cụ thể cho meter và cách gửi yêu cầu.[3]

Khi cần hỗ trợGửi kèm model, ảnh meter và cách đấu CT, mô tả hiện tượng sẽ giúp xử lý nhanh hơn. Việt Nam Solar là nơi nhận và theo dõi yêu cầu bảo hành trong nước.[3]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền meter Solis ACR10R-D16TE VNS

Việt Nam Solar tư vấn chọn đúng meter theo số pha của lưới, loại CT đi kèm, cách đấu nối với inverter Solis và cách bật chức năng chống phát ngược. Đây là những thứ giúp meter đo đúng và hệ vận hành an toàn.

Là nhà phân phối ủy quyền, Việt Nam Solar cấp meter chính hãng, hỗ trợ kỹ thuật lúc lắp đặt và xử lý bảo hành về sau.[3]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế meter Solis ACR10R-D16TE 1 pha Đánh giá

ACR10R-D16TE là lựa chọn đúng khi hệ điện mặt trời 1 pha cần chống phát ngược lên lưới hoặc cần theo dõi điện tiêu thụ. Trước khi mua nên xác nhận hệ là 1 pha (không phải 3 pha) và inverter Solis có hỗ trợ đấu meter ngoài.

Dùng cho

Hệ 1 pha cần chống phát ngược

Meter hợp với nhà ở, cửa hàng dùng điện 1 pha, nơi điện lực yêu cầu không phát ngược hoặc chủ nhà muốn theo dõi tiêu thụ. Đây là phụ kiện đo, đi kèm inverter chứ không chạy độc lập.[1]

Điểm mạnh

Chính xác, CT kẹp, cài sẵn

Đo điện năng chính xác ±0.5%, CT kẹp ngoài đo tải lớn không cắt dây, và cài sẵn nên cắm là chạy. Màn hình hiển thị giúp xem số đo ngay tại chỗ.[1]

Lắp đặt

Quan trọng ở khâu CT

Việc lắp chủ yếu nằm ở kẹp CT đúng dây, đúng chiều và đúng vị trí. Làm đúng thì số đo chuẩn; làm sai thì số lệch dù meter vẫn tốt.[1]

Lưu ý

Chỉ dùng cho hệ 1 pha

Đây là meter 1 pha. Hệ điện 3 pha phải dùng meter 3 pha DTSD1352 với 3 CT, không dùng được bản 1 pha này.[1]

Meter 1 pha gọn, đo chuẩn cho hệ Solis.Nói gọn, ACR10R-D16TE là phụ kiện đo đếm chính xác, dễ lắp và cài sẵn cho inverter Solis 1 pha. Hệ 3 pha thì chuyển sang bản DTSD1352.[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về meter Solis ACR10R-D16TE Hiểu lầm

Meter là phụ kiện đo nên hay bị hiểu nhầm về vai trò. Sáu điểm dưới giúp dùng đúng và lắp đúng.
Hiểu saiMeter sinh ra điện hoặc trữ điện.
Cách hiểu đúngMeter chỉ đo điện áp, dòng và điện năng. Nó không phát điện và không trữ điện, chỉ gửi số liệu về inverter để điều khiển.[1]
Hiểu saiCứ lắp meter là tự chống phát ngược.
Cách hiểu đúngMeter cung cấp số đo, còn việc chặn phát ngược do inverter thực hiện. Phải vào cài đặt inverter bật chức năng giới hạn công suất thì mới có tác dụng.[1]
Hiểu saiCT kẹp hướng nào cũng được.
Cách hiểu đúngCT có chiều, làm theo mũi tên hướng ra lưới. Kẹp ngược chiều khiến số đo sai dấu và việc chống phát ngược không đúng.[1]
Hiểu saiMeter 1 pha lắp cho hệ 3 pha cũng được.
Cách hiểu đúngKhông. Hệ 3 pha phải dùng meter 3 pha DTSD1352 với 3 CT. Bản 1 pha ACR10R-D16TE chỉ đo được lưới 1 pha.[1]
Hiểu saiPhải vào chỉnh thông số meter mới chạy.
Cách hiểu đúngMeter đã cài sẵn cho inverter Solis nên cắm là chạy, không cần chỉnh. Tự ý chỉnh dễ làm sai số đo.[1]
Hiểu saiThay CT khác cho gọn cũng không sao.
Cách hiểu đúngCT đi kèm có tỷ lệ 120A:40mA khớp với meter. Thay CT khác tỷ lệ làm số đo sai, nên chỉ dùng đúng CT của meter.[1]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về meter ACR10R-D16TE 1 pha FAQ

Mười câu dưới trả lời nhanh các thắc mắc hay gặp về ACR10R-D16TE: meter là gì, dùng làm gì, CT, kết nối, lắp đặt và bảo hành.
ACR10R-D16TE là thiết bị gì?
Đây là đồng hồ đo điện (meter) 1 pha của Solis, kèm 1 CT kẹp ngoài 120A:40mA. Meter đo điện tại điểm đấu lưới và gửi số liệu về inverter Solis.[1]
Meter này dùng để làm gì?
Dùng cho hai việc: chống phát ngược điện lên lưới và giám sát điện tiêu thụ trong nhà cả ngày. Inverter dựa vào số đo của meter để giới hạn công suất đẩy ra lưới.[1]
Meter dùng cho lưới mấy pha?
Đây là meter 1 pha (1P+N), điện áp 220V hoặc 230V. Hệ 3 pha phải dùng meter 3 pha DTSD1352.[1]
CT đi kèm là loại gì?
Kèm 1 biến dòng CT kẹp ngoài tỷ lệ 120A:40mA. CT chỉ kẹp quanh dây pha nên đo được tải lớn mà không cắt dây.[1]
Meter nối với inverter bằng gì?
Nối với inverter bằng cáp RJ45 đã làm sẵn trong hộp meter, cắm vào cổng COM của inverter.[1]
Meter có cần cài đặt không?
Không. Meter đã cài sẵn thông số cho inverter Solis nên cắm là chạy. Việc còn lại là bật chức năng giới hạn công suất phát trên inverter.[1]
Độ chính xác của meter thế nào?
Điện áp sai số ±0.2%, dòng và công suất ±0.5%, điện năng tác dụng ±0.5% (tương đương cấp 0.5). Mức này đủ để đo đếm và chống phát ngược chính xác.[1]
Lắp meter ở đâu?
Meter lắp tại điểm đấu nối điện, nơi khô ráo. CT kẹp lên dây pha tại điểm đấu lưới, đúng chiều mũi tên.[1]
Meter làm việc ở điều kiện nào?
Nhiệt độ -10°C đến 55°C, độ ẩm dưới 95% và không ngưng tụ. Kích thước máy 54×85×64 mm.[1]
Meter ACR10R-D16TE bảo hành thế nào?
Meter là phụ kiện chính hãng, bảo hành theo chính sách của Solis và Việt Nam Solar. Vì là phụ kiện nên thời hạn có thể khác inverter, hãy liên hệ Việt Nam Solar để biết cụ thể.[2]
📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá meter Solis ACR10R-D16TE và nhận báo giá Báo giá

Giá ACR10R-D16TE tùy thời điểm, số lượng, mua lẻ hay kèm trọn gói hệ và cách giao hàng. Việt Nam Solar tư vấn cấu hình rồi báo giá cụ thể.

Có hai cách hỏi giá ACR10R-D16TE. Một là mua lẻ riêng meter kèm CT để lắp thêm hoặc thay. Hai là mua kèm trong gói hệ điện mặt trời 1 pha có chống phát ngược. Hãy cho biết mã inverter đang dùng để Việt Nam Solar tư vấn meter và CT phù hợp.

THIẾT BỊ RỜI

Giá meter ACR10R-D16TE

Dành cho khách cần mua lẻ meter 1 pha kèm CT để lắp thêm hoặc thay thế. Để báo giá, cần xác nhận đúng mã ACR10R-D16TE, tình trạng hàng, CT đi kèm và cước giao.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá kèm hệ điện mặt trời 1 pha

Dành cho khách lắp trọn gói hệ điện mặt trời 1 pha có meter chống phát ngược. Giá tùy inverter, số tấm pin và yêu cầu giám sát; meter thường đi kèm trong gói.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnMuốn nhận giá sớm, hãy cho biết mã inverter Solis đang dùng, hệ 1 pha hay 3 pha, nhu cầu chống phát ngược hay chỉ giám sát, cùng địa chỉ lắp. Hồ sơ càng rõ thì tư vấn càng nhanh.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Độ chính xác4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá ACR10R-D16TE - Meter Solis 1 pha (Kèm CT 120A/40mA)

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà Phân Phối

Trả lời | 12/05/2026

Thảo luận
