Xem Toàn Bộ Công Trình Hoàn ThiệnGiới thiệu Áp Cao Inverter Hybrid Solis 20KW 3 pha

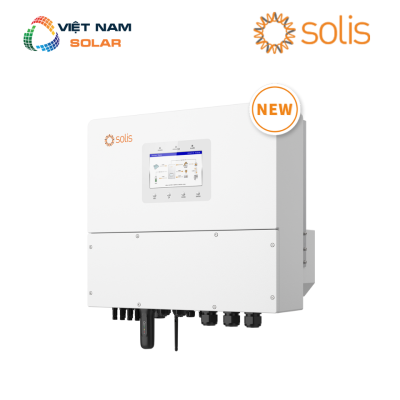

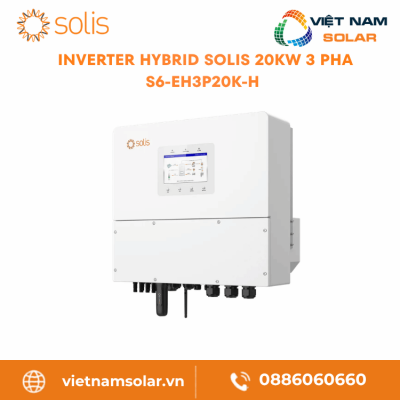

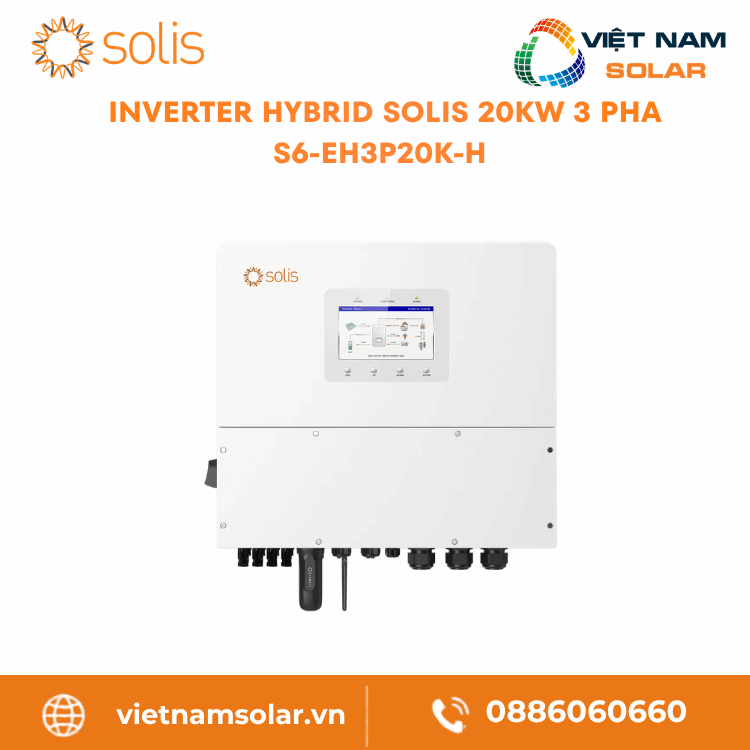

Inverter Hybrid Solis 20KW 3 pha thuộc dòng S6-EH3P-H, là một thiết bị lưu trữ năng lượng cao áp được thiết kế đặc biệt cho các hệ thống năng lượng mặt trời quy mô lớn. Sản phẩm này không chỉ tối ưu hóa việc quản lý và sử dụng năng lượng mà còn đảm bảo độ tin cậy và hiệu suất cao trong suốt quá trình vận hành. Với khả năng tương thích với nhiều loại pin lithium khác nhau, cũng như tích hợp nhiều tính năng bảo vệ tiên tiến, Solis 20KW là lựa chọn lý tưởng cho các ứng dụng thương mại và dân dụng cao cấp.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | S6-EH3P20K-H |
|---|---|
| Đầu vào DC (pin quang điện) | |
| Kích thước mảng PV tối đa được đề xuất | 40 kW |
| Công suất đầu vào PV tối đa có thể sử dụng | 32 kW |
| Điện áp đầu vào tối đa | 1000 V |
| Điện áp định mức | 600 V |
| Điện áp khởi động | 160 V |
| Dải điện áp MPPT | 200-850 V |
| Dòng điện đầu vào tối đa | 20 A / 20 A / 20 A / 20 A |
| Dòng điện ngắn mạch tối đa | 30 A / 30 A / 30 A / 30 A |
| Công suất đầu vào tối đa trên mỗi MPPT | 9 kW |
| Số lượng MPPT/số chuỗi đầu vào tối đa | 4/4 |
| Pin | |
| Loại pin | Pin Li-ion |
| Dải điện áp pin | 120-800 V |
| Công suất sạc/xả tối đa | 20 kW |
| Dòng điện sạc/xả tối đa | 50 A |
| Truyền thông | CAN/RS485 |
| Đầu ra AC (Phía lưới) | |
| Công suất đầu ra định mức | 20 kW |
| Công suất biểu kiến đầu ra tối đa | 20 kVA |
| Điện áp lưới định mức | 3/N/PE, 380 V / 400 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 30.4 A / 28.9 A |
| Dòng điện đầu ra tối đa | 30.4 A / 28.9 A |
| Hệ số công suất | >0.99 (-0.8 -> + 0.8) |
| Tổng độ méo sóng hài | <3% |
| Đầu vào AC (phía lưới) | |
| Công suất đầu vào tối đa | 30 kW |
| Dòng đầu vào định mức | 45.6 A / 43.3 A |
| Điện áp đầu vào định mức | 3/N/PE, 380 V / 400 V |
| Tần số đầu vào định mức | 50 Hz / 60 Hz |
| Đầu ra AC (Ngõ dự phòng) | |
| Công suất đầu ra định mức | 20 kW |
| Công suất biểu kiến đầu ra tối đa | 2 lần công suất định mức, 10 giây |
| Thời gian chuyển đổi dự phòng | <10 ms |
| Điện áp đầu ra định mức | 3/N/PE, 380 V / 400 V |
| Tần số định mức | 50 Hz / 60 Hz |
| Độ méo sóng hài điện áp (tải tuyến tính) | <3% |
| Hiệu suất | |
| Hiệu suất tối đa | 97.7% |
| Hiệu suất Châu Âu | 97.5% |
| BAT được sạc bằng Hiệu suất tối đa PV | 98.5% |
| BAT được sạc/xả đến Hiệu suất tối đa AC | 97.2% |
| Bảo vệ | |
| Bảo vệ chống đảo | Có |
| Bảo vệ quá dòng đầu ra | Có |
| Bảo vệ ngắn mạch | Có |
| Tích hợp AFCI 2.0 | Tùy chọn |
| Tích hợp công tắc DC | Có |
| Bảo vệ ngược cực DC | Có |
| Bảo vệ PV quá áp | Có |
| Bảo vệ ngược cực pin | Có |
| Thông số chung | |
| Kích thước (RộngCaoSâu) | 599 x 546 x 243 mm |
| Trọng lượng | 31.7 kg |
| Cấu trúc liên kết | Không biến áp |
| Công suất tự tiêu thụ (đêm) | <25 W |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Độ ẩm tương đối | 0-95% |
| Bảo vệ xâm nhập | IP66 |
| Cách thức làm mát | Quạt làm mát dự phòng thông minh |
| Độ cao so với mực nước biển tối đa để hoạt động | 2000 m |
| Tiêu chuẩn kết nối lưới điện | EN 50549-1, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1 |
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2 |
| Đặc trưng | |
| Kết nối PV | Đầu nối MC4 |
| Kết nối pin | Thiết bị đầu cuối OT |
| Kết nối AC | Thiết bị đầu cuối OT |
| Hiển thị | LCD hoặc LED + Bluetooth + APP |
| Truyền thông | CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN |
Tính năng nổi bật
- Hiệu suất cao: Hiệu suất tối đa đạt 97.7%, đảm bảo tối ưu hóa việc sử dụng năng lượng.
- Tích hợp 4 MPPT: Hỗ trợ nhiều hướng dãy khác nhau, giúp tối ưu hóa hiệu suất của hệ thống năng lượng mặt trời.
- Chuyển đổi UPS nhanh: Chuyển đổi sang chế độ dự phòng chỉ trong dưới 10 ms, đảm bảo cung cấp điện liên tục.
- Khả năng tương thích rộng: Tương thích với nhiều loại pin lithium khác nhau, hỗ trợ đa dạng các hệ thống lưu trữ năng lượng.
Kết luận
Inverter Hybrid Solis 20KW 3 pha là một thiết bị mạnh mẽ và linh hoạt, phù hợp cho các hệ thống năng lượng mặt trời quy mô lớn. Với hiệu suất cao, tích hợp nhiều tính năng bảo vệ, và khả năng tương thích rộng, sản phẩm này không chỉ đảm bảo cung cấp năng lượng ổn định mà còn tối ưu hóa hiệu suất hoạt động cho các hệ thống lưu trữ năng lượng hiện đại.
