Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) - Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập

Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) – Cáp Chuyên Dụng Cho Solar

📋

Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) - Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập

88 ₫

Đã bán 6.628
DC

Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8)

Cáp DC chuyên dụng cho hệ thống điện mặt trời · DC1500V · Tiết diện 10mm² · Màu đen và đỏ · Chống nước AD8
Bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) – Cáp Chuyên Dụng Cho Solar gồm cấu tạo ruột dẫn, lớp trong, lớp vỏ ngoài, đặc tính cơ học, đặc tính điện, tiêu chuẩn, nội dung in trên thân cáp, quy cách đóng gói và thông tin phê duyệt bản vẽ.
Điện áp định mức
DC1500V
Dùng cho hệ điện mặt trời
Tiết diện ruột dẫn
10mm²
Đồng mạ thiếc
Dòng điện tối đa
98A
Ở điều kiện 30°C
Cấp chống nước
AD8
Chống nước hoàn toàn và vĩnh viễn
General Information / Thông tin chung
Cable Type / Chủng loại cáp 62930 IEC131 / H1Z2Z2-K AD8 10mm²
Rated Voltage / Điện áp định mức DC1500V
Revision / Phiên bản tài liệu A/1
Form No. / Mã biểu mẫu B274
Construction D.W.G / Bản vẽ cấu tạo D.W.G
Conductor / Ruột dẫn
Conductor Cross-sectional Area / Tiết diện ruột dẫn 10mm²
Material / Vật liệu ruột dẫn Stranded Tinned Copper / Dây đồng mạ thiếc
Conductor Size / Quy cách ruột dẫn 77/0.39mm
Approx. Stranded OD / Đường kính ngoài xấp xỉ của ruột dẫn 3.95mm
Inner Layer / Lớp cách điện
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.70mm
Min Thickness / Độ dày tối thiểu 0.53mm
OD / Đường kính ngoài 5.45 ± 0.20mm
Color / Màu sắc Black / Đen
Outer Layer / Lớp vỏ ngoài
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.80mm
Min Thickness / Độ dày tối thiểu 0.58mm
OD / Đường kính ngoài 7.20 ± 0.20mm
Color / Màu sắc Black / Red, Đen / Đỏ
Layer Structure / Cấu trúc lớp Inner and outer layer is inseparable / Lớp trong và lớp vỏ ngoài không thể tách rời
Mechanical Characteristics / Đặc tính cơ học
Elongation Un-aged, Inner Layer / Độ giãn dài chưa lão hóa, lớp trong ≥125%
Elongation Un-aged, Outer Layer / Độ giãn dài chưa lão hóa, lớp vỏ ngoài ≥125%
Strength, Inner Layer / Độ bền kéo, lớp trong ≥8MPa
Strength, Outer Layer / Độ bền kéo, lớp vỏ ngoài ≥8MPa
Cold Bend Test / Thử uốn lạnh -40 ± 2.0°C × 16h, No cracking / Không nứt
Water Resistant (AD8) / Chống nước AD8 EN50525-2-21 Annex E PASS / Chống nước hoàn toàn và vĩnh viễn
Flame Test / Thử cháy IEC60332-1-2 PASS
Rated Temperature / Nhiệt độ định mức -40°C đến +90°C
Thermal Endurance Properties / Độ bền nhiệt Elongation ≥50%, Temperature index ≥120
Electrical Characteristics / Đặc tính điện
Max. Conductor DC Resistance at 20°C / Điện trở một chiều tối đa của ruột dẫn tại 20°C ≤1.95Ω/km
Dielectric Strength / Độ bền điện môi 6.5kV / 5min
Spark Test / Thử tia lửa điện 10000VAC
Insulation Resistance at 20°C / Điện trở cách điện tại 20°C ≥489MΩ·km
Max. Current at 30°C / Dòng điện tối đa tại 30°C 98A
Standard / Tiêu chuẩn
Product Standard Certification / Chứng nhận tiêu chuẩn sản phẩm R50477532 & R50477533
Reference Standard / Tiêu chuẩn tham chiếu EN50618 & IEC62930
Marking / Nội dung in trên thân cáp
Cable Marking / Nội dung in SK-UD TÜV 62930 IEC131/H1Z2Z2-K 10mm² IEC62930/EN50618 Dca AD8 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *
Fire Reaction Class / Cấp phản ứng với lửa Dca
Water Resistance Class / Cấp chống nước AD8, chống nước hoàn toàn và vĩnh viễn
Material Safety / Đặc tính vật liệu an toàn Halogen Free, Low Smoke / Không halogen, ít khói
Meter Marking / Đánh dấu mét 0, 1, 2… đến 99999
Packing / Quy cách đóng gói
Standard Packing / Đóng gói tiêu chuẩn 250m, 500m, 1000m
Other Delivery Method / Phương thức giao hàng khác Consulting if delivering in other ways / Tư vấn riêng nếu cần hình thức giao hàng khác
Document Note / Ghi chú tài liệu
Part No. / Mã sản phẩm PVG-T0110M-07301
Serial No. / Số seri 001
Drawing / Người lập bản vẽ Stone
Checked / Người kiểm tra Max
Approved / Người phê duyệt Defree
Date Approved / Ngày phê duyệt 2025/5/19


VNS

Nội dung được biên soạn từ bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8).
Liên hệ Việt Nam Solar, Hotline 088.60.60.660 để được tư vấn dây DC Sunkean chính hãng.

Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , ,
× Đóng
1 / 2
Featured image
Product image

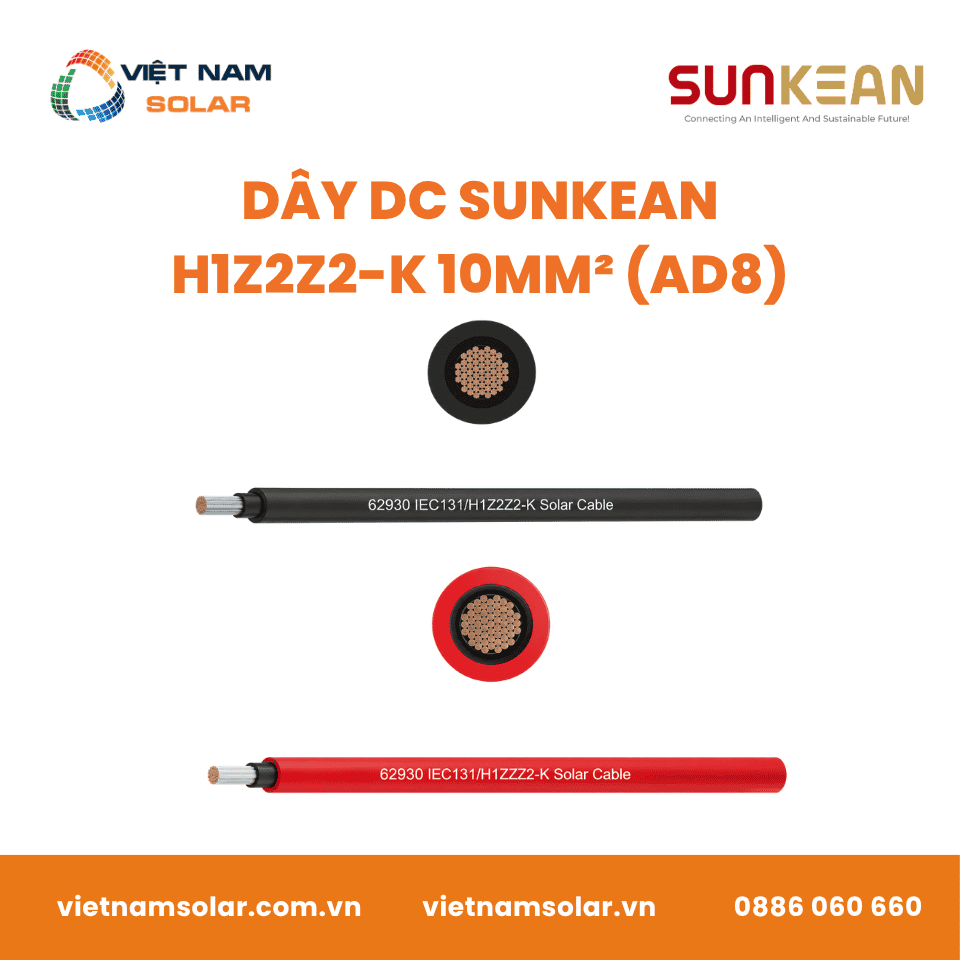

Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) – Cáp Chuyên Dụng Cho Solar

Cáp DC Solar AD8

Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) là cáp DC chuyên dụng cho hệ thống điện mặt trời. Dây nối tấm pin, thiết bị DC và các thành phần phía DC của hệ PV. [1][2]

Dây dùng ruột dẫn đồng mạ thiếc mềm. Lớp trong và vỏ ngoài dùng XLPO. Thông số chính gồm DC1500V, AD8, 10mm² và dòng tối đa 98A ở 30°C. [1]

DC1500VĐiện áp định mức [1]
10mm²Tiết diện ruột dẫn [1]
98ADòng tối đa 30°C [1]
AD8Chịu nước, chôn trực tiếp [2]
Bạn nên chọn dây 10mm² khi tuyến DC cần dòng cao, tuyến dài hoặc cần giảm sụt áp. Marking rõ giúp đội thi công đối chiếu khi nghiệm thu. [1][2]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
Danh mục bài viết
1. Tính năng nổi bật
2. Thông số kỹ thuật
3. Biểu tượng cảnh báo và thông tin an toàn
4. Mở hộp, cấu tạo và nhận diện sản phẩm
5. Tài liệu kỹ thuật chính hãng

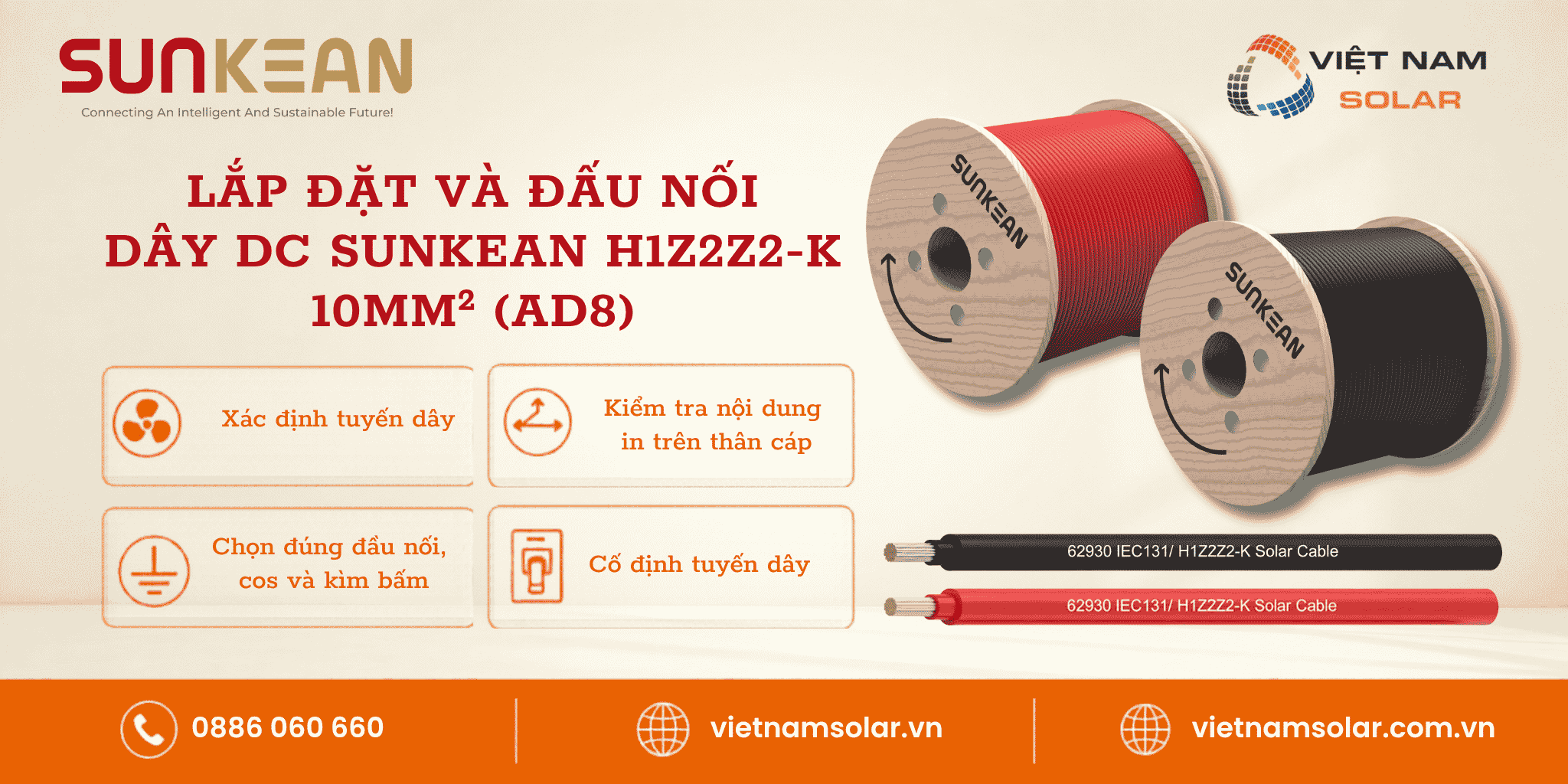

6. Lắp đặt và đấu nối
7. Ứng dụng thực tế
8. Xử lý sự cố và lỗi thường gặp
9. Chính sách bảo hành và tuổi thọ
10. Việt Nam Solar
11. Đánh giá thực tế
12. Hiểu lầm phổ biến
13. Hỏi đáp đầy đủ
14. Giá và nhận báo giá

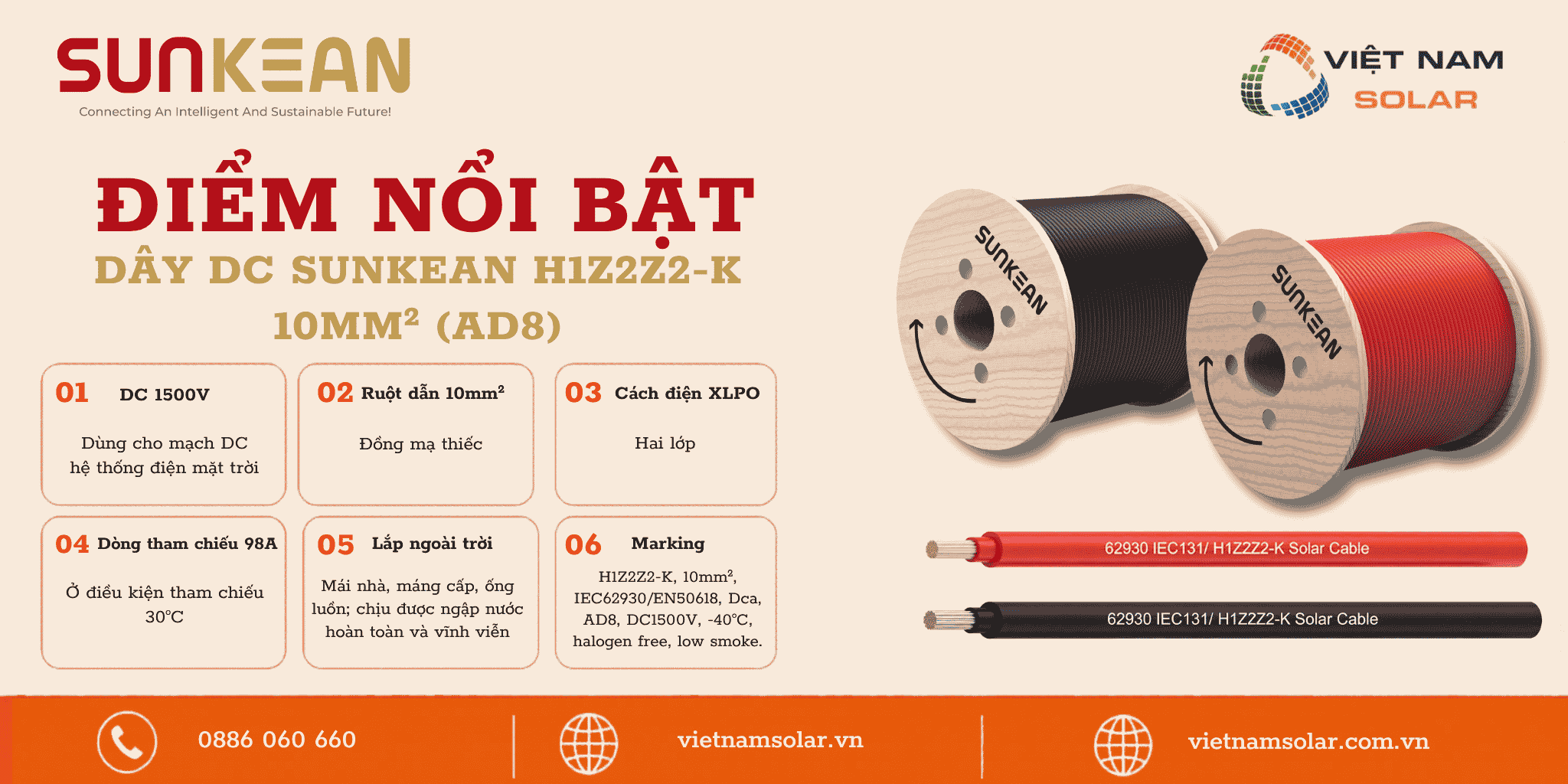

1. Tính năng nổi bật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Tính năng

Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) phù hợp cho hệ điện mặt trời cần cáp DC đạt EN50618, IEC62930, Dca và AD8. [1][2]

Điện áp DC1500V

Điện áp định mức DC1500V phù hợp tuyến DC trong hệ PV. [1]

Ruột dẫn 10mm²

Ruột dẫn đồng mạ thiếc mềm 77/0.39mm giúp dây giữ độ mềm cần thiết khi đi tuyến và bấm đầu nối đúng chuẩn. [1]

Dòng tối đa 98A

Dòng tối đa ở 30°C của mã 10mm² là 98A. [1]

Cấp AD8

Cấp AD8 phù hợp môi trường chịu nước và tuyến chôn trực tiếp trong đất. [2]

Không halogen, ít khói

Marking thể hiện HALOGEN FREE LOW SMOKE cho yêu cầu an toàn vật liệu. [1]

Dễ nghiệm thu

Thân dây in SK-UD TÜV 62930 IEC131/H1Z2Z2-K 10mm², IEC62930/EN50618, Dca, AD8 và DC1500V. [1]

tinh nang noi bat day dc sunkean h1z2z2 k 10mm² ad8 cap chuyen dung cho solar 1

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

2. Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Thông số

DC

Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8)

Cáp DC chuyên dụng cho hệ thống điện mặt trời · DC1500V · Tiết diện 10mm² · Dây đồng mạ thiếc · Chống nước AD8 [1]
Bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) – Cáp Chuyên Dụng Cho Solar ghi cấu tạo ruột dẫn, lớp trong, lớp vỏ ngoài, đặc tính cơ học, đặc tính điện, tiêu chuẩn, marking, đóng gói và thông tin phê duyệt bản vẽ. [1]
Lưu ý về AD8: Dòng AD8 dùng cho tuyến chịu nước và chôn trực tiếp. [2]
Điện áp định mức
DC1500V
Dùng cho hệ điện mặt trời [1]
Tiết diện ruột dẫn
4mm²
Dây đồng mạ thiếc [1]
Dòng điện tối đa
57A
Ở điều kiện 30°C [1]
Cấp chống nước
AD8
Chống nước hoàn toàn và vĩnh viễn [2]
General Information / Thông tin chung [1]
Cable Type / Chủng loại cáp [1] 62930 IEC131 / H1Z2Z2-K AD8 10mm² [1]
Rated Voltage / Điện áp định mức [1] DC1500V [1]
Revision / Phiên bản tài liệu [1] A/1 [1]
Form No. / Mã biểu mẫu [1] B274 [1]
Construction D.W.G / Bản vẽ cấu tạo [1] D.W.G [1]
Conductor / Ruột dẫn [1]
Conductor Cross-sectional Area / Tiết diện ruột dẫn [1] 10mm² [1]
Material / Vật liệu ruột dẫn [1] Stranded Tinned Copper / Dây đồng mạ thiếc [1]
Conductor Size / Quy cách ruột dẫn [1] 77/0.39mm [1]
Approx. Stranded OD / Đường kính ngoài xấp xỉ của ruột dẫn [1] 2.910mm [1]
Inner Layer / Lớp cách điện [1]
Material / Vật liệu [1] XLPO [1]
AVG Thickness / Độ dày trung bình [1] 0.70mm [1]
Min Thickness / Độ dày tối thiểu [1] 0.53mm [1]
OD / Đường kính ngoài [1] 5.45 ± 0.20mm [1]
Color / Màu sắc [1] Black / Đen [1]
Outer Layer / Lớp vỏ ngoài [1]
Material / Vật liệu [1] XLPO [1]
AVG Thickness / Độ dày trung bình [1] 0.80mm [1]
Min Thickness / Độ dày tối thiểu [1] 0.58mm [1]
OD / Đường kính ngoài [1] 7.20 ± 0.20mm [1]
Color / Màu sắc [1] Black / Đen [1]
Layer Structure / Cấu trúc lớp [1] Inner and outer layer is inseparable / Lớp trong và lớp vỏ ngoài không thể tách rời [1]
Mechanical Characteristics / Đặc tính cơ học [1]
Elongation Un-aged, Inner Layer / Độ giãn dài chưa lão hóa, lớp trong [1] ≥125% [1]
Elongation Un-aged, Outer Layer / Độ giãn dài chưa lão hóa, lớp vỏ ngoài [1] ≥125% [1]
Strength, Inner Layer / Độ bền kéo, lớp trong [1] ≥8MPa [1]
Strength, Outer Layer / Độ bền kéo, lớp vỏ ngoài [1] ≥8MPa [1]
Cold Bend Test / Thử uốn lạnh [1] -40 ± 2.0°C × 16h, No cracking / Không nứt [1]
Water Resistant (AD8) / Chống nước AD8 [1] EN50525-2-21 Annex E PASS / Phù hợp chịu nước AD8 [1]
Flame Test / Thử cháy [1] IEC60332-1-2 PASS [1]
Rated Temperature / Nhiệt độ định mức [1] -40°C đến +90°C [1]
Thermal Endurance Properties / Độ bền nhiệt [1] Elongation ≥50%, Temperature index ≥120 [1]
Electrical Characteristics / Đặc tính điện [1]
Max. Conductor DC Resistance at 20°C / Điện trở một chiều tối đa của ruột dẫn tại 20°C [1] ≤1.95Ω/km [1]
Dielectric Strength / Độ bền điện môi [1] 6.5kV / 5min [1]
Spark Test / Thử tia lửa điện [1] 10000VAC [1]
Insulation Resistance at 20°C / Điện trở cách điện tại 20°C [1] ≥489MΩ·km [1]
Max. Current at 30°C / Dòng điện tối đa tại 30°C [1] 98A [1]
Standard / Tiêu chuẩn [1]
Product Standard Certification / Chứng nhận tiêu chuẩn sản phẩm [1] R50477532 & R50477533 [1]
Reference Standard / Tiêu chuẩn tham chiếu [1] EN50618 & IEC62930 [1]
Marking / Nội dung in trên thân cáp [1]
Cable Marking / Nội dung in [1] SK-UD TÜV 62930 IEC131/H1Z2Z2-K 10mm² IEC62930/EN50618 Dca AD8 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE * [1]
Fire Reaction Class / Cấp phản ứng với lửa [1] Dca [1]
Water Resistance Class / Cấp chống nước [1] AD8 [1]
Material Safety / Đặc tính vật liệu an toàn [1] Halogen Free, Low Smoke / Không halogen, ít khói [1]
Meter Marking / Đánh dấu mét [1] 0, 1, 2… đến 99999 [1]
Packing / Quy cách đóng gói [1]
Standard Packing / Đóng gói tiêu chuẩn [1] 250m, 500m, 1000m [1]
Other Delivery Method / Phương thức giao hàng khác [1] Consulting if delivering in other ways / Tư vấn riêng nếu cần hình thức giao hàng khác [1]
Document Note / Ghi chú tài liệu [1]
Part No. / Mã sản phẩm [1] PVG-T0110M-07301 [1]
Serial No. / Số seri [1] 001 [1]
Drawing / Người lập bản vẽ [1] Stone [1]
Checked / Người kiểm tra [1] Max [1]
Approved / Người phê duyệt [1] Defree [1]
Date Approved / Ngày phê duyệt [1] 2025/5/19 [1]

VNSThông số trên dành riêng cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD8). [1]Liên hệ Việt Nam Solar để chọn dây DC Sunkean theo tuyến lắp đặt thực tế. [5]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

3. Biểu tượng cảnh báo và thông tin an toàn trên dây An toàn

Trước khi thi công, bạn cần kiểm tra chủng loại H1Z2Z2-K AD8 10mm², điện áp định mức, tiêu chuẩn tham chiếu và thiết kế tuyến DC. [1][2]
Nội dung in trên thân cáp: SK-UD TÜV 62930 IEC131/H1Z2Z2-K 10mm² IEC62930/EN50618 Dca AD8 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *. [1]

H1Z2Z2-K

H1Z2Z2-K là chủng loại cáp PV theo nhóm EN50618 và IEC62930. [1]

DC1500V

DC1500V cần phù hợp điện áp chuỗi pin và thiết bị DC. [1]

AD8

AD8 hỗ trợ tuyến chịu nước và chôn trực tiếp. Chống nước hoàn toàn và vĩnh viễn.[2]

Dca

Dca là cấp phản ứng với lửa in trên marking của dây. [1][2]

-40°C đến +90°C

Dải nhiệt độ định mức là -40°C đến +90°C. [1]

Low Smoke

Đặc tính ít khói và không halogen phù hợp yêu cầu an toàn vật liệu. [1]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

4. Mở hộp, cấu tạo và nhận diện sản phẩm Nhận diện

Khi nhận hàng, bạn cần đối chiếu marking, tiết diện 10mm², màu vỏ, đường kính ngoài, Part No. và tình trạng cuộn dây. [1]
Hạng mục Nội dung kiểm tra Ghi chú
Tiết diện H1Z2Z2-K AD8 10mm². [1] Không nhầm với dây 4mm² hoặc 6mm². [1]
Ruột dẫn Stranded Tinned Copper 77/0.39mm. [1] Đối chiếu đúng mã 10mm². [1]
Lớp trong XLPO, OD 5.45 ± 0.20mm. [1] Lớp trong không tách rời lớp vỏ ngoài. [1]
Lớp ngoài XLPO, OD 7.20 ± 0.20mm. [1] Kiểm tra vỏ. Không nhận dây nứt, trầy sâu hoặc dập méo. [1]
Marking Có IEC62930/EN50618, Dca, AD8 và DC1500V. [1] Marking hỗ trợ đối chiếu khi nghiệm thu. [1]
Part No. PVG-T0110M-07301. [1] Mã này thuộc bản vẽ 10mm² AD8. [1]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

5. Tài liệu kỹ thuật chính hãng Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Tài liệu

📋

Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8)
Việt Nam Solar tổng hợp tài liệu cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) – Cáp Chuyên Dụng Cho Solar. Bộ tài liệu gồm datasheet, chứng nhận, catalog, project list, thông tin thương hiệu, tra cứu seri và chính sách bảo hành. [1][2]
⚙Tài liệu PDF sản phẩm▼ 3 tài liệu
PDF Datasheet, tài liệu thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD8). [1] Truy cập
PDF Certificate, chứng nhận sản phẩm Dây DC Sunkean H1Z2Z2-K 10mm² (AD8). [3] Truy cập
PDF Catalog & Project, catalogue và dự án tham khảo Sunkean Solar Cable. [4] Truy cập
⚙Tài liệu web và tra cứu▼ 5 tài liệu
WEB Troubleshooting Guide, tài liệu xử lý lỗi Dây DC Sunkean H1Z2Z2-K 10mm² (AD8). [5] Truy cập
WEB Chứng nhận nhà phân phối Sunkean. [5] Truy cập
WEB Về thương hiệu Sunkean. [6] Truy cập
WEB Tra cứu số seri chính hãng Sunkean. [6] Truy cập
WEB Chính sách bảo hành Việt Nam Solar. [5] Truy cập
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

6. Lắp đặt và đấu nối Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Lắp đặt

Bạn dùng dây H1Z2Z2-K AD8 10mm² cho tuyến DC ngoài trời, rooftop, máng cáp, ống bảo vệ và tuyến chôn trực tiếp khi thiết kế phù hợp. [2]
1

Khảo sát tuyến dây

Đo chiều dài tuyến, điều kiện đi dây, điểm chuyển hướng và vị trí đấu nối trước khi cắt dây. [2]

2

Kiểm tra marking

Thân cáp cần có H1Z2Z2-K 10mm², IEC62930/EN50618, Dca, AD8 và DC1500V. [1]

3

Bấm đầu nối đúng tiết diện

Đầu nối và khuôn bấm cần khớp ruột dẫn 10mm² để giảm nóng điểm tiếp xúc. [1]

4

Bảo vệ tuyến dây

Tuyến dây cần tránh cạnh sắc, điểm đọng nước kéo dài, điểm gập gấp và vị trí chịu lực kéo bất thường. [2]

lap dat va dau noi day dc sunkean h1z2z2 k 10mm² ad8 cap chuyen dung cho solar 1

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

7. Ứng dụng thực tế trong hệ thống điện mặt trời Ứng dụng

Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) phù hợp tuyến DC cần cáp PV chịu nước, lắp ngoài trời và chôn trực tiếp trong đất. [2]

Hệ áp mái

Dây dùng cho tuyến rooftop khi điện áp và dòng phù hợp thiết kế. [2]

Hệ áp mặt đất

Dòng AD8 dùng cho hệ điện mặt trời trên mặt đất. [2]

Chôn trực tiếp

Dòng AD8 phù hợp tuyến chôn trực tiếp trong đất, không cần ống bảo vệ. [2]

Tuyến đi ống hoặc máng

Tài liệu tổng quan liệt kê tuyến đi ống, máng cáp và rooftop. [2]

Công trình cần nghiệm thu

Marking giúp kiểm tra chủng loại, tiêu chuẩn, điện áp, cấp Dca và cấp AD8. [1]

Kho vật tư EPC

Quy cách 250m, 500m và 1000m hỗ trợ quản lý vật tư theo cuộn. [1]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

8. Xử lý sự cố và lỗi thường gặp khi dùng dây DC solar Lỗi

Dây DC solar không có mã lỗi như inverter. Bạn kiểm tra theo hiện tượng như sụt áp, nóng đầu nối, trầy vỏ, sai tiết diện hoặc đi tuyến sai. [1][2]

Sụt áp cao

Kiểm tra chiều dài tuyến, dòng chuỗi, tiết diện 10mm² và điện trở ruột dẫn ≤1.95Ω/km. [1]

Đầu nối nóng

Kiểm tra đầu nối, cos bấm và độ khớp với dây 10mm². [1]

Vỏ dây trầy xước

Kiểm tra tuyến dây. Tránh khung sắc, cạnh nhọn và kẹp dây quá chặt. [2]

Đọng nước kéo dài

AD8 phù hợp chịu nước. Chống nước hoàn toàn và vĩnh viễn. [2]

Nhầm loại dây

Đối chiếu marking H1Z2Z2-K 10mm², IEC62930/EN50618, Dca, AD8 và DC1500V. [1]

Sai quy cách cuộn

Đối chiếu nhu cầu với quy cách 250m, 500m hoặc 1000m. [1]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

9. Chính sách bảo hành và tuổi thọ sử dụng Bảo hành

Dòng H1Z2Z2-K AD8 có 10 năm bảo hành và 25 năm tuổi thọ dịch vụ trong tài liệu tổng quan. [2]

Hồ sơ cần lưu

Bạn nên lưu hóa đơn, tem cuộn dây, ảnh marking, ảnh tuyến lắp đặt và biên bản nghiệm thu. [5]

Điều kiện kỹ thuật

Đội thi công cần lắp đúng tuyến, đúng đầu nối, đúng tiết diện và đúng môi trường. [1][2]

Kiểm tra định kỳ

Bạn nên kiểm tra điểm uốn, đầu nối, vị trí kẹp dây, tình trạng vỏ và dấu hiệu nóng bất thường. [2]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

10. Việt Nam Solar, nhà phân phối chính hãng Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) VNS

Việt Nam Solar phân phối Dây DC Sunkean H1Z2Z2-K 10mm² (AD8). Bạn gửi chiều dài tuyến, số cuộn, màu dây, đầu nối và hồ sơ cần nghiệm thu. [5]

Thông tin liên hệ Việt Nam Solar mua hàng

Việt Nam Solar, đơn vị phân phối và triển khai vật tư điện mặt trời Sunkean tại Việt Nam. Việt Nam Solar cung cấp thiết bị chính hãng, tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt và kiểm tra bảo hành. [5]

Công Ty TNHH Việt Nam Solar

Số điện thoại: 088.60.60.660

Email: [email protected]

Gọi 088.60.60.660

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.

Xem Chỉ Đường

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM.

Xem Chỉ Đường

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ.

Xem Chỉ Đường

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.

Xem Chỉ Đường

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.

Xem Chỉ Đường

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

11. Đánh giá thực tế Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Đánh giá

Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) phù hợp công trình cần dây DC 10mm², có chứng nhận rõ, có cấp AD8 và có thông số chi tiết để đối chiếu khi nghiệm thu. [1][2]

Điểm mạnh

Dây có thông số 10mm² rõ ràng, ruột dẫn đồng mạ thiếc 77/0.39mm, vỏ XLPO và marking đầy đủ. [1]

Điểm cần chú ý

AD8 không đồng nghĩa với ngâm nước lâu dài. [2]

Phù hợp dự án

Dây phù hợp tuyến DC PV ngoài trời, rooftop, máng cáp, ống bảo vệ và tuyến chôn trực tiếp khi thiết kế đúng. [2]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

12. Hiểu lầm phổ biến khi chọn Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Hiểu lầm

Hiểu sai

Dây 10mm² dùng cho mọi tuyến DC solar. [1]

Cách hiểu đúng

Bạn chọn tiết diện theo dòng chuỗi, chiều dài tuyến, cách đi dây, nhiệt độ và yêu cầu sụt áp. [1][2]

Hiểu sai

AD8 nghĩa là ngâm nước lâu dài trong mọi điều kiện. [2]

Cách hiểu đúng

Dòng AD8 phù hợp chịu nước và chôn trực tiếp. Không dùng dây cho vị trí ngâm nước lâu dài. [2]

Hiểu sai

Dòng 98A áp dụng cho mọi cách lắp đặt. [1]

Cách hiểu đúng

Bạn cần xét thêm nhiệt độ, cách đi dây, số dây đi gần nhau và điều kiện tản nhiệt. [1][2]

hieu lam day dc sunkean h1z2z2 k 10mm² ad8 cap chuyen dung cho solar 1

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

13. Hỏi đáp đầy đủ về Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) Hỏi đáp

Q1 Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) dùng ở đâu?
Dây dùng cho phía DC của hệ PV. Dây nối tấm pin và các thành phần điện trong hệ thống. [2]
Q2 Dòng tối đa của dây 10mm² là bao nhiêu?
Dòng tối đa ở 30°C của dây 10mm² là 98A. [1]
Q3 Điện áp định mức của dây là bao nhiêu?
Điện áp định mức là DC1500V. [1]
Q4 AD8 có dùng chôn trực tiếp được không?
Tài liệu tổng quan nêu dòng AD8 phù hợp chôn trực tiếp trong đất, không cần ống bảo vệ. [2]
Q5 AD8 có nên ngâm nước vĩnh viễn không?
Tài liệu tổng quan ghi không phù hợp ngâm nước lâu dài. Bạn không nên bố trí dây tại vị trí ngập nước kéo dài. [2]
Q6 Dây có những quy cách cuộn nào?
Quy cách đóng gói tiêu chuẩn gồm 250m, 500m và 1000m. [1]
Q7 Marking trên thân dây có nội dung gì quan trọng?
Marking thể hiện H1Z2Z2-K 10mm², IEC62930/EN50618, Dca, AD8, DC1500V, -40°C, HALOGEN FREE LOW SMOKE và SUNKEAN CABLE. [1]
Q8 Việt Nam Solar hỗ trợ gì khi khách hàng chọn dây?
Việt Nam Solar hỗ trợ chọn số mét, màu dây, quy cách cuộn, đầu nối, phụ kiện cố định và phương án đi tuyến. [5]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

14. Giá Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) và nhận báo giá Báo giá

Giá Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) phụ thuộc số mét, số cuộn, màu dây, đầu nối, phụ kiện và hồ sơ kỹ thuật. [5]

Thông tin cần gửi để báo giá nhanh

  • Số mét dây cho từng tuyến DC. [5]
  • Quy cách cuộn 250m, 500m, 1000m hoặc cắt mét. [1]
  • Số lượng đầu nối và phụ kiện cố định. [5]
  • Hồ sơ kỹ thuật hoặc chứng nhận cần dùng. [1] [3]

Cách Việt Nam Solar tư vấn cấu hình

Việt Nam Solar kiểm tra tiết diện dây, chiều dài tuyến, môi trường lắp đặt, yêu cầu sụt áp và hồ sơ nghiệm thu trước khi báo giá. [5]

Gọi 088.60.60.660 Email báo giá

Liên hệ báo giá: Bạn gọi 088.60.60.660 hoặc gửi email đến [email protected] để nhận báo giá dây DC Sunkean H1Z2Z2-K 10mm² (AD8). [5]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu inverter, tấm pin và pin lưu trữ lithium hàng đầu thế giới. Toàn bộ kỹ sư của công ty đều có chứng chỉ hành nghề về điện và xây dựng được cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân và năng lực hành nghề: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 được công bố trên Cổng thông tin điện tử Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 được Cục Sở hữu trí tuệ Việt Nam cấp văn bằng bảo hộ. Hệ thống quản lý của công ty đạt đồng thời ba chứng nhận quốc tế ISO 9001:2015 (Quản lý chất lượng), ISO 14001:2018 (Quản lý môi trường) và ISO 45001:2018 (An toàn & Sức khỏe nghề nghiệp), verify trên IAF CertSearch. Mọi thông tin pháp lý và số liệu trong bài đều được đối chiếu với văn bản pháp luật hiện hành trước khi xuất bản.

MST: 0315209693 · Hotline: 088.60.60.660 · Website: vietnamsolar.vn · LinkedIn
Đánh giá Dây DC Sunkean H1Z2Z2-K 10mm² (AD8) – Cáp Chuyên Dụng Cho Solar

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà phân phối chính thức

Trả lời | 23/05/2026

Thảo luận
Mở Đóng
Danh Sách Cửa Hàng Việt Nam Solar
Danh Sách Cửa Hàng Việt Nam Solar
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện

Liên hệ ngay
Hủy
Nhận Giá Lắp Điện Mặt Trời ZALO
