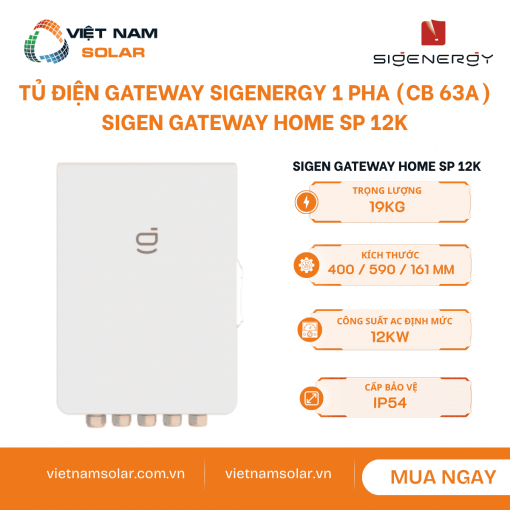

Sigen Gateway Home SP 12K – Tủ Điện Gateway Sigenergy 1 pha (CB 63A)
Sigen Gateway Home SP 12K là tủ điện Gateway Sigenergy một pha dùng cho hệ lưu trữ điện gia đình, hỗ trợ chuyển sang chế độ dự phòng khi điện lưới gặp sự cố. Thiết bị phù hợp cấu hình cần tách tải backup, tải không backup và quản lý nguồn giữa PV, pin lưu trữ và lưới điện.[1][2]
Với công suất AC danh định 12kW, dòng AC danh định 52.2A, cấp bảo vệ IP54, truyền thông Fast Ethernet và dry contact, Gateway là phần trung tâm để hệ Sigenergy vận hành ổn định hơn trong nhà ở một pha.[1]
Việt Nam Solar phân phối Sigen Gateway Home SP 12K chính hãng, hỗ trợ tư vấn cấu hình, chia tải dự phòng, kiểm tra tủ điện, đấu nối hệ Sigenergy và đồng hành trong quá trình vận hành hệ thống.
📚 Danh mục bài viết
1. Tổng quan Sigen Gateway Home SP 12K Tổng quan
Chuyển sang nguồn dự phòng nhanh
Gateway giúp hệ thống chuyển giữa điện lưới và chế độ dự phòng. Nhóm tải quan trọng như đèn, router, camera, tủ lạnh hoặc cửa cuốn được duy trì tốt hơn khi lưới gặp sự cố.[1][2]
Công suất danh định 12kW
Thiết bị phù hợp nhà ở một pha cần cấp điện ổn định cho nhóm tải quan trọng. Dòng AC danh định 52.2A và công suất danh định 12kW giúp dễ tính nhánh tủ điện.[1]
Hỗ trợ backup toàn nhà hoặc một phần
Với nhà ở thông thường, backup một phần thường thực tế hơn. Tải thiết yếu đưa vào nhánh backup. Tải lớn đưa vào nhánh không backup để giữ thời gian dùng pin lâu hơn.[1][2]
Bảo vệ dòng điện ngược về lưới
Thiết bị có lớp bảo vệ dòng điện ngược 350ms ở phía lưới, phù hợp các cấu hình cần quản lý công suất tại điểm đấu nối.[1]
Cổng đấu nối rõ ràng
Gateway có cổng riêng cho truyền thông, lưới điện, tải không backup, inverter 1, inverter 2 và tải backup. Cấu trúc này giúp thi công và xử lý lỗi nhanh hơn.[3]
Làm việc trong hệ Sigenergy
Gateway không phải inverter hay pin độc lập. Thiết bị cần làm việc cùng Sigen Energy Controller, Sigen Battery, tủ điện, tải và mySigen App để tạo thành hệ thống hoàn chỉnh.[2]
2. Thông số kỹ thuật Sigen Gateway Home SP 12K – Tủ Điện Gateway Sigenergy 1 pha (CB 63A) Thông số
Thông số kỹ thuật Sigen Gateway Home SP 12K
3. An toàn và bảo vệ của Sigen Gateway Home SP 12K An toàn
Chỉ kỹ thuật viên đủ chuyên môn thao tác
Người lắp đặt cần được đào tạo, hiểu tiêu chuẩn địa phương và nắm nguyên lý hệ điện mặt trời có lưu trữ. Việc tự tháo lắp hoặc sửa phần mềm làm tăng rủi ro và dễ ảnh hưởng bảo hành.[4]
Ngắt toàn bộ nguồn trước khi làm việc
Trước khi kiểm tra hoặc đấu dây, cần ngắt nguồn lưới, inverter và máy phát nếu có. Kỹ thuật viên phải đo điện áp ở điểm tiếp xúc trước khi chạm vào terminal.[4]
Nối đất đúng thứ tự
Khi đấu dây, dây nối đất cần được kết nối trước. Khi tháo hoặc thay thiết bị, dây nối đất tháo sau cùng để giảm rủi ro điện giật.[4]
Không dùng cho tải đặc biệt
Thiết bị không dành cho hạ tầng công cộng, thiết bị y tế khẩn cấp, thang máy hoặc hệ điều khiển quan trọng. Các tải này cần giải pháp cấp điện chuyên dụng.[2]
IP54 nhưng vẫn cần vị trí phù hợp
Gateway có cấp bảo vệ IP54. Vị trí lắp nên có che chắn, thoáng khí, tránh mưa tạt, nắng trực tiếp, nước đọng, bụi dày và môi trường ăn mòn.[1][3]
Chuẩn bị phương án xử lý khẩn cấp
Trong nhà nên có bình chữa cháy CO2 hoặc bột khô ABC. Khi có cháy hoặc ngập nước, chỉ ngắt nguồn khi an toàn và liên hệ kỹ thuật sau đó.[2]
4. Cấu tạo và công nghệ của Sigen Gateway Home SP 12K Cấu tạo
6 cổng đi dây chính
Mặt đáy có cổng truyền thông, cổng lưới điện, cổng tải không backup, cổng inverter 1, cổng inverter 2 và cổng tải backup trong nhà.[3]
Cụm aptomat bên trong
Bên trong có QF1 cho lưới điện, QF2 cho inverter 1, QF3 cho inverter 2 và QF4 cho tải backup. Cách phân nhóm này giúp kỹ thuật viên kiểm tra đúng nhánh.[3]
Công tắc bypass QS1
Trong vận hành bình thường, bypass phải tắt. Bypass chỉ dùng trong tình huống đặc biệt khi cần cấp điện trực tiếp từ lưới cho tải theo quy trình an toàn.[2][3]
Kết nối inverter rõ công suất
Inverter một pha 8.0 đến 12.0kW nên đấu vào INV1. Inverter 3.0 đến 6.0kW nên đấu vào INV2. Tổng công suất song song không vượt 12kW.[1]
5. Tài liệu kỹ thuật chính hãng Sigen Gateway Home SP 12K – Tủ Điện Gateway Sigenergy 1 pha (CB 63A) Tài liệu
⚙ Tài liệu PDF sản phẩm▼ 5 tài liệu
6. Hướng dẫn lắp đặt Sigen Gateway Home SP 12K Lắp đặt
Kiểm tra trước khi lắp
Rà đủ phụ kiện, ngoại quan thiết bị, đồ bảo hộ, dụng cụ và dây cáp. Nếu vỏ móp méo, nứt hoặc biến dạng, dừng lắp và báo kỹ thuật phụ trách.[3][4]
Chọn vị trí thoáng
Tránh nắng trực tiếp, mưa tạt, nước đọng, bụi dày, nguồn nhiệt, nhiễu điện từ mạnh và nơi trẻ em dễ tiếp cận. Nếu lắp gara, tránh vùng xe thường xuyên di chuyển.[3]
Chọn nền lắp chịu lực
Tường bê tông hoặc gạch bê tông đặc phù hợp hơn. Không khoan tại vị trí có đường nước hoặc dây điện âm tường chưa được xác nhận.[3]
Dây cáp đúng chuẩn
Dây nối đất chức năng nên dùng dây đồng mềm một lõi ngoài trời 6 đến 10mm². Dây mạng RJ45 nên là cáp xoắn đôi bọc chống nhiễu ngoài trời, chiều dài một sợi không quá 100m.[3]
Đấu dây đúng thứ tự
L, N và PE phải đấu đúng. Dây nguồn, dây nối đất và dây tín hiệu nên bó riêng theo nhóm. Không dùng dây có vỏ cách điện hỏng hoặc lỗ luồn dây còn ba via sắc.[3][4]
Kiểm tra sau lắp đặt
Trước khi cấp điện, kiểm tra thiết bị cố định chắc, dây nối đủ, terminal siết đúng, không còn đầu dây thừa, mạt khoan hoặc rác thi công trong tủ.[3]
| Hạng mục | Cách kiểm tra nhanh |
|---|---|
| Vị trí lắp | Thoáng, không nắng gắt trực tiếp, không mưa tạt, dễ tiếp cận bảo trì. |
| Dây AC | Đúng tiết diện, đúng nhánh GRID, INV, BACKUP, NON-BACKUP. |
| Nối đất | Grounding cable và GND chức năng xử lý đúng theo tình trạng nối đất. |
| Cấp nguồn | Bật QF1, sau đó QF2 hoặc QF3, tiếp theo QF4. QS1 bypass giữ trạng thái tắt. |
7. Vận hành và giám sát Sigen Gateway Home SP 12K Vận hành
Chế độ nối lưới
Khi điện lưới ổn định, hệ thống vận hành theo cấu hình nối lưới. Điện mặt trời, pin và tải được quản lý theo thiết kế của hệ Sigenergy.[2]
Chế độ dự phòng
Khi lưới mất điện, hệ chuyển sang cấp cho tải backup. Thời gian dùng phụ thuộc công suất PV, dung lượng pin, mức pin còn lại và tổng công suất tải.[2]
Chọn tải backup hợp lý
Tải nên duy trì gồm đèn, router, camera, tủ lạnh, cửa cuốn, bơm nhỏ hoặc ổ cắm thiết yếu. Tải lớn nên cân nhắc kỹ để tránh pin tụt nhanh.[2]
Theo dõi qua mySigen App
Ứng dụng hỗ trợ theo dõi trạng thái hệ thống, cảnh báo, cài đặt và một số thao tác vận hành. Sau khi đổi đấu dây, cần kiểm tra lại trên app.[2][3]
Trình tự tắt an toàn
Khi cần tắt Gateway Home SP 12K, tắt QF4 của tải backup, sau đó tắt QF2 hoặc QF3 sau khi tắt inverter, cuối cùng tắt QF1 của lưới điện.[2]
Bảo trì định kỳ
Nên kiểm tra vệ sinh 3 tháng một lần khi đã tắt nguồn. Trạng thái vận hành kiểm tra 6 tháng một lần. Kết nối điện và nối đất kiểm tra theo chu kỳ 6 đến 12 tháng.[2]
8. Lỗi thường gặp và cách kiểm tra Sigen Gateway Home SP 12K Lỗi
| Nhóm lỗi | Dấu hiệu thường gặp | Hướng kiểm tra |
|---|---|---|
| Lưới điện | Mất điện lưới, quá áp, thấp áp, tần số cao hoặc thấp. | Đo điện áp, đo tần số, kiểm tra aptomat lưới và chờ lưới ổn định nếu lỗi do nguồn điện ngoài. |
| Tải backup | Hệ tắt hoặc khởi động lại khi mất lưới. | Giảm bớt tải trên nhánh backup, kiểm tra ngắn mạch AC, dây trung tính và nhóm tải công suất lớn. |
| Bypass | Hệ vận hành không đúng chế độ hoặc bypass bị bật nhầm. | QS1 cần tắt trong điều kiện bình thường. Chỉ thao tác bypass theo quy trình an toàn. |
| Truyền thông | mySigen App mất dữ liệu hoặc không nhận đủ thiết bị. | Kiểm tra Fast Ethernet, RS485, cổng FE, meter, cảm biến AC và kết nối giữa Gateway với inverter. |
| Đấu dây | Cảnh báo sai pha, sai CT, sai L/N/PE hoặc dây nguồn bất thường. | Ngắt nguồn đúng trình tự, kiểm tra lại nhãn cổng, thứ tự dây và đầu cos. |
| Nhiệt độ | Thiết bị nóng, giảm công suất hoặc báo quá nhiệt. | Kiểm tra thông gió, nắng trực tiếp, khoảng thoáng, bụi bẩn và nguồn nhiệt gần tủ. |
Không nên reset liên tục khi lỗi lặp lại. Hãy khoanh vùng theo nhóm lỗi rồi gửi dữ liệu cảnh báo cho kỹ thuật viên để tránh tháo kiểm tra không cần thiết.[5]
9. Chính sách bảo hành và lưu ý bảo hành Sigen Gateway Home SP 12K Bảo hành
Lắp đúng hướng dẫn
Gateway cần được lắp đặt, vận hành, lưu kho và bảo trì đúng hướng dẫn. Môi trường lắp không đạt, dây không đúng chuẩn hoặc thao tác sai có thể ảnh hưởng bảo hành.[4]
Không tự tháo sửa
Không tự mở tấm trong, tự thay linh kiện, tự sửa phần mềm hoặc tự thao tác khi không có chuyên môn. Nếu cần kiểm tra sâu, liên hệ kỹ thuật viên.[2][4]
Lưu kho đúng điều kiện
Không lưu kho ở nơi nắng trực tiếp, ẩm ướt, đọng sương, mưa, bụi bẩn hoặc ăn mòn. Nhiệt độ lưu kho cho phép là -40°C đến 70°C.[1][4]
Dừng dùng khi có bất thường
Nếu thiết bị biến dạng, có mùi lạ, bị rơi, va đập hoặc từng ngập nước, dừng vận hành khi an toàn và để kỹ thuật viên kiểm tra trước khi dùng lại.[2]
Không cấp điện cho tải đặc biệt
Không dùng Gateway cho tải y tế khẩn cấp, thang máy, hệ điều khiển quan trọng hoặc hạ tầng công cộng nếu chưa có thiết kế chuyên dụng.[2]
Đối chiếu chính sách tại thời điểm mua
Thời hạn và phạm vi bảo hành cần đối chiếu theo chính sách chính hãng và chính sách Việt Nam Solar tại thời điểm mua hàng.
10. Việt Nam Solar, nhà phân phối giải pháp Sigenergy Sigen Gateway Home SP 12K VNS
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar phân phối và triển khai trọn gói giải pháp Gateway Sigenergy tại Việt Nam. Đội ngũ Việt Nam Solar cung cấp thiết bị chính hãng, tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, theo dõi bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
11. Đánh giá thực tế Sigen Gateway Home SP 12K Đánh giá
Đáng chọn cho nhà ở một pha
Công suất 12kW, dòng 52.2A và kết nối một pha giúp Gateway phù hợp nhiều công trình nhà phố, biệt thự và hệ lưu trữ dân dụng.[1]
Trải nghiệm mất điện tốt hơn
Gateway giúp hệ chuyển sang cấp điện dự phòng cho tải quan trọng. Khi chia tải hợp lý, khách hàng duy trì sinh hoạt cơ bản tốt hơn trong thời gian mất lưới.[1][2]
Thi công rõ nhánh
Các cổng GRID, NON-BACKUP, INV1, INV2, BACKUP và COM giúp kỹ thuật viên phân tuyến tủ điện rõ ràng hơn.[3]
Phụ thuộc thiết kế ban đầu
Gateway không thay thế pin hoặc inverter. Nếu dung lượng pin nhỏ hoặc tải backup quá lớn, hệ vẫn hết điện nhanh khi mất lưới.[2]
Cần vị trí lắp tốt
IP54 không có nghĩa là lắp tùy ý. Thiết bị vẫn cần vị trí thoáng, tránh nước đọng, nắng gắt, bụi dày và nguồn ăn mòn.[1][3]
Phù hợp hệ có quản lý bài bản
Sản phẩm hợp với khách hàng muốn hệ thống đồng bộ, có app giám sát, có sơ đồ tải rõ và hồ sơ bảo hành đầy đủ.
12. Hiểu lầm phổ biến về Sigen Gateway Home SP 12K Hiểu lầm
Gateway không phải pin và không tạo ra điện dự phòng một mình.
Gateway là tủ chuyển mạch và quản lý nhánh điện. Thiết bị cần phối hợp với inverter và pin lưu trữ để cấp điện backup.
Nếu đưa quá nhiều tải lớn vào nhánh backup, pin sẽ tụt nhanh hoặc hệ có thể quá tải.
Cần tính công suất tải, dung lượng pin và công suất inverter. Với nhiều nhà ở, backup một phần tải thiết yếu là phương án thực tế hơn.
IP54 không đồng nghĩa với việc để thiết bị chịu mưa tạt, nắng gắt hoặc nước đọng lâu dài.
Nên lắp nơi có che chắn, thoáng khí, dễ bảo trì và tránh môi trường ăn mòn.
Bypass liên quan trực tiếp đến đường cấp điện cho tải và rủi ro điện giật.
Trong vận hành bình thường, bypass phải tắt. Chỉ kỹ thuật viên thao tác khi đã tắt nguồn, chờ xả điện và kiểm tra an toàn.
13. Câu hỏi thường gặp về Sigen Gateway Home SP 12K Hỏi đáp
14. Giá Sigen Gateway Home SP 12K – Tủ Điện Gateway Sigenergy 1 pha (CB 63A) và nhận báo giá Báo giá
Với tủ điện Gateway Sigenergy 1 pha, nên tách rõ hai hình thức báo giá: mua thiết bị rời hoặc triển khai trọn gói cùng inverter, pin lưu trữ, tủ điện, dây dẫn, thiết bị bảo vệ, cấu hình app và nghiệm thu vận hành. Cách tách này giúp anh/chị so sánh đúng chi phí thiết bị và chi phí thi công.
Giá Sigen Gateway Home SP 12K
Phù hợp công trình đã có đội kỹ thuật riêng và chỉ cần cung ứng thiết bị. Báo giá thiết bị rời cần xác nhận đúng model, tình trạng tồn kho, hóa đơn, chính sách bảo hành, số lượng mua và phương án giao hàng.
Giá hệ Sigenergy có Gateway
Phù hợp công trình cần khảo sát tải backup, inverter, pin lưu trữ, vị trí tủ điện, dây dẫn, thiết bị bảo vệ, cấu hình mySigen App và nghiệm thu vận hành sau lắp đặt.
