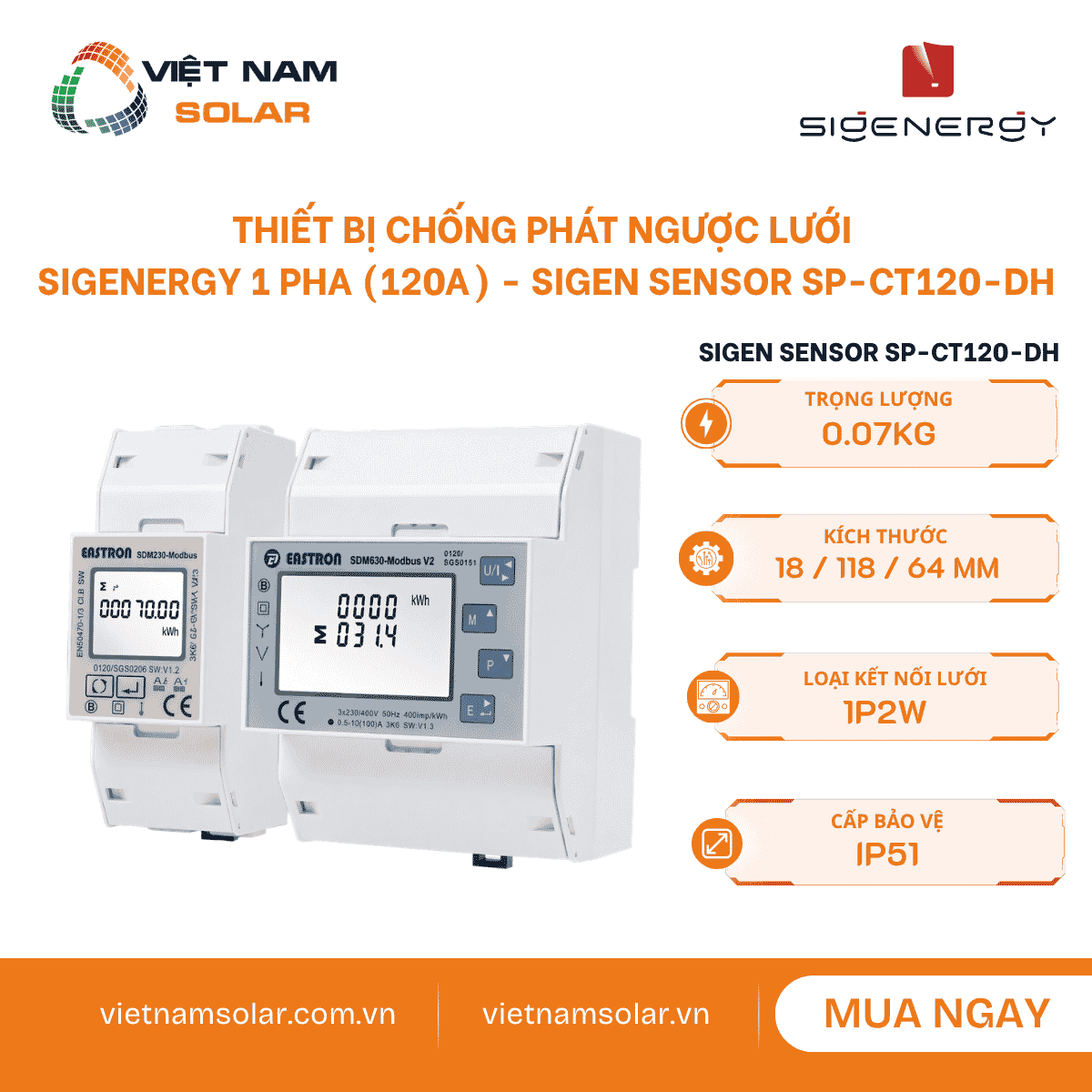

Sigenergy · Thiết bị đo công suất · 1 pha 120ASigen Sensor SP-CT120-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 1 Pha (120A)
Sigen Sensor SP-CT120-DH thường được báo giá kèm hệ Sigenergy hoặc bán lẻ cho nhu cầu thay thế, nâng cấp chống phát ngược lưới. Giá cuối cùng tùy số lượng, phương án lắp đặt và dịch vụ kèm theo.
📚 Danh mục bài viết

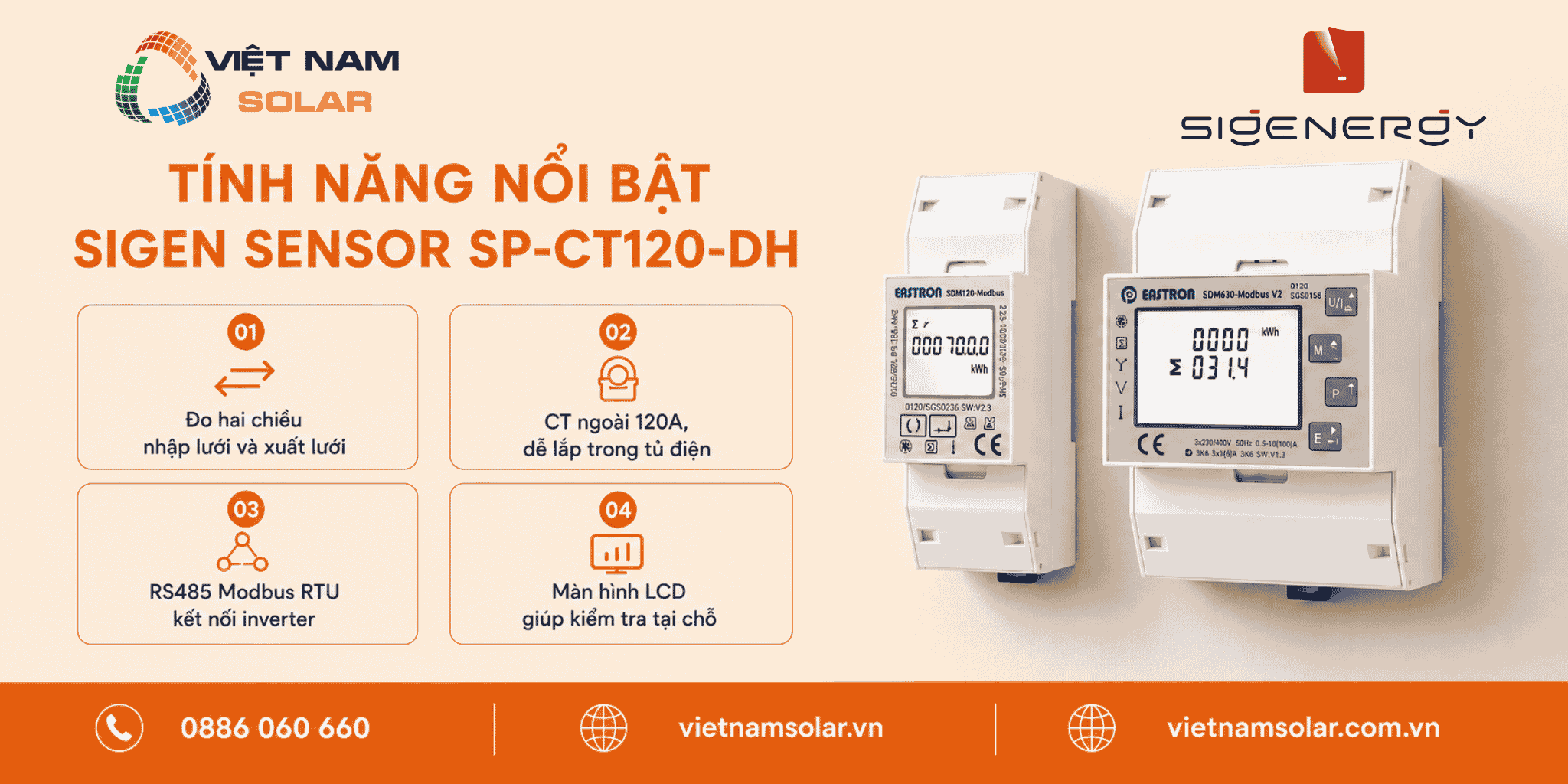

1. Tính năng nổi bật của Sigen Sensor SP-CT120-DH
1
Đo hai chiều nhập lưới và xuất lưới
Thiết bị đo được cả chiều điện mua từ lưới và chiều điện phát ra lưới. Đây là điểm quan trọng với hệ điện mặt trời có yêu cầu hạn chế phát ngược, vì inverter cần biết dòng công suất đang đi theo hướng nào tại điểm đấu nối.[1]
2
CT ngoài 120A, dễ lắp trong tủ điện
Biến dòng đi kèm là loại mở kẹp, dòng sơ cấp định mức 120A và dòng thứ cấp 40mA. Cách dùng CT ngoài giúp thao tác thuận tiện hơn khi lắp vào dây pha trong tủ điện, đặc biệt ở công trình đã có sẵn hệ thống điện.[1]
3
RS485 Modbus RTU cho inverter
Sigen Sensor SP-CT120-DH giao tiếp qua RS485 và dùng giao thức Modbus RTU. Khi đấu đúng cổng truyền thông, inverter Sigenergy có thể nhận dữ liệu đo công suất để theo dõi điểm lưới và điều chỉnh vận hành theo cấu hình hệ thống.[1][3]
4
Màn hình LCD giúp kiểm tra tại chỗ
Thiết bị có màn hình LCD nền sáng, hiển thị các thông số như điện năng, điện áp, dòng điện, công suất, tần số, hệ số công suất, địa chỉ Modbus và tốc độ truyền. Điều này giúp kỹ thuật viên kiểm tra nhanh sau khi đấu nối.[1]
2. Thông số kỹ thuật Sigen Sensor SP-CT120-DH
Thông số kỹ thuật Sigen Sensor SP-CT120-DH
Sigen Sensor SP-CT120-DH · Thiết bị đo công suất Sigenergy 1 pha · CT 120A
Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor SP-CT120-DH |
| Grid connection type / Kiểu kết nối lưới | 1P2W |
| Rated voltage / Điện áp danh định | 230 V AC |
| Voltage range / Dải điện áp | 184 ~ 276 V AC |
| Power consumption / Công suất tiêu thụ | < 2 W / 10 VA |
| Frequency / Tần số | 50 / 60 Hz |
Measurement / Khả năng đo lường
| Measured values / Đại lượng đo | kWh, kVArh, kW, kVAr, kVA, PF, Hz, V, A |
| Bi-directional measurement / Đo điện năng hai chiều | IMP & EXP |
| Voltage accuracy / Độ chính xác điện áp | 0.5% |
| Current accuracy / Độ chính xác dòng điện | 0.5% |
| Frequency accuracy / Độ chính xác tần số | 0.2% |
| Active power accuracy / Độ chính xác công suất tác dụng | 1% |
| Active energy / Điện năng tác dụng | Class 1 IEC62053-21, Class B EN50470-1/3 |
| Reactive energy / Điện năng phản kháng | Class 2 IEC62053-23 |
Communication / Truyền thông
| Interface / Giao tiếp | RS485 |
| Protocol / Giao thức | Modbus RTU |
| Baud rate / Tốc độ truyền | 1200 / 2400 / 4800 / 9600 bps |
| Default baud rate / Tốc độ truyền mặc định | 9600 bps |
| Parity / Chẵn lẻ | None / Even / Odd |
| Default Modbus address / Địa chỉ mặc định | 001 |
| Modbus address range / Dải địa chỉ | 1 ~ 247 |
Display & Pulse Output / Hiển thị và ngõ xung
| Display / Màn hình | LCD nền sáng |
| Max. reading / Giá trị đọc tối đa | 999999 kWh |
| Pulse output / Ngõ xung | 2 ngõ xung thụ động |
| Pulse output 1 / Ngõ xung 1 | Cấu hình được theo tổng, nhập, xuất kWh hoặc kVArh |
| Pulse output 2 / Ngõ xung 2 | Cố định tổng kWh, 1000 imp/kWh |
General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 18 / 118 / 64 mm |
| Mounting / Phương thức lắp | DIN rail 35 mm |
| Ingress protection / Cấp bảo vệ | IP51, dùng trong nhà |
| Operating temperature / Nhiệt độ vận hành | -40 ~ +70 °C |
| Storage and transportation temperature / Nhiệt độ lưu trữ và vận chuyển | -40 ~ +70 °C |
| Relative humidity / Độ ẩm tương đối | 0 ~ 95%, không ngưng tụ |
| Altitude / Độ cao | Đến 2000 m |
| Installation category / Cấp lắp đặt | CAT III |
CT Accessory / Phụ kiện biến dòng CT
| CT specification / Thông số CT | ESCT-TA16 120A/40mA |
| Rated primary current / Dòng sơ cấp định mức | 120 A |
| Rated secondary current / Dòng thứ cấp định mức | 40 mA |
| Accuracy class / Cấp chính xác CT | 0.5 |
| Number of core turns / Số vòng lõi | 1 turn |
| CT cable length / Chiều dài dây CT | 1.0 m |
| CT working temperature / Nhiệt độ làm việc CT | -25 ~ +70 °C |
| CT storage temperature / Nhiệt độ lưu trữ CT | -40 ~ +85 °C |
| Reference standards / Tiêu chuẩn tham chiếu CT | GB 20840.2-2014 / IEC61869-2 |
Standard Compliance / Tiêu chuẩn tuân thủ
| Energy accuracy standard / Tiêu chuẩn độ chính xác điện năng | IEC62053-21, EN50470-1/3, IEC62053-23 |
| Installation standard / Kích thước lắp đặt | DIN 43880 |
| Material / Vật liệu | UL94V-0 tự dập tắt |
3. An toàn khi lắp Sigen Sensor SP-CT120-DH
Không trộn dây L và N
Hướng dẫn nhanh yêu cầu CT và dây lấy mẫu điện áp phải cùng pha, đồng thời dây pha và dây trung tính không được đấu lẫn. Nếu đấu nhầm, thiết bị có thể đọc sai chiều công suất hoặc làm inverter nhận dữ liệu không đúng.[2]
CT phải đúng chiều từ lưới về tải
Mũi tên trên CT cần hướng từ lưới về tải. Đây là điểm rất quan trọng với chức năng chống phát ngược, vì chiều CT sai có thể khiến hệ thống hiểu nhầm điện đang nhập lưới thành phát lưới hoặc ngược lại.[2]
Cần aptomat hoặc cầu chì bảo vệ
Power sensor cần được bảo vệ bằng circuit breaker. Nếu không dùng circuit breaker, dây lấy mẫu điện áp cần đi qua cầu chì ở từng pha, với khuyến nghị cầu chì 400Vac/1A trong hướng dẫn nhanh.[2]
4. Cấu tạo và cách nhận diện Sigen Sensor SP-CT120-DH
Thân công tơ DIN rail nhỏ gọn
Thân đo có kích thước 18 x 118 x 64mm và lắp trên thanh DIN 35mm. Dạng module hẹp giúp dễ bố trí trong tủ điện hiện hữu, đặc biệt khi tủ đã có nhiều aptomat, chống sét, terminal và thiết bị truyền thông.[1]
CT mở kẹp 120A/40mA
CT là loại mở kẹp, vỏ màu đen, dây đen trắng dài 1m, dòng sơ cấp 120A và dòng thứ cấp 40mA. Kỹ thuật viên cần kẹp CT vào đúng dây pha và quay mũi tên đúng chiều từ lưới về tải.[1][2]
Chân RS485 và chân lấy mẫu
Tài liệu lắp đặt Sigenergy dùng RS485-2 để kết nối cảm biến công suất phía lưới. Với SP-CT120-DH, chân RS485 trên cổng COM của inverter tương ứng với đường B- và A+ để đưa dữ liệu về bộ điều khiển.[3]
Màn hình và nút kiểm tra
Người vận hành có thể bấm nút trên mặt thiết bị để xem tổng điện năng, điện năng nhập, điện năng xuất, điện áp, dòng điện, công suất, tần số, hệ số công suất, địa chỉ Modbus và tốc độ truyền.[1]
5. Tài liệu kỹ thuật Sigen Sensor SP-CT120-DH
|
📋
|
Tài liệu kỹ thuật Sigen Sensor SP-CT120-DH |
⚙ Tài liệu PDF sản phẩm▼ 3 tài liệu
| Datasheet – Sigen Sensor SP-CT120-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 1 Pha (120A) | Truy cập | |
| User Manual – Sigen Sensor SP-CT120-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 1 Pha (120A) | Truy cập | |
| Quick Guide – Hướng dẫn lắp đặt nhanh Sigen Sensor SP-CT120-DH | Truy cập |
6. Lắp đặt Sigen Sensor SP-CT120-DH đúng cách
Lắp thiết bị trong tủ điện
Thân đo có cấp bảo vệ IP51 dùng trong nhà và lắp trên thanh DIN 35mm. Vị trí phù hợp là bên trong tủ điện, nơi khô ráo, dễ kiểm tra màn hình, dễ thao tác dây RS485 và không bị nước, bụi hoặc va đập trực tiếp.[1]
Kẹp CT đúng dây pha
CT cần kẹp vào dây pha L tại điểm đo. Dây lấy mẫu điện áp cũng phải cùng pha với CT, không đảo dây L và N. Đây là bước nền tảng để inverter đọc đúng công suất nhập, xuất tại điểm lưới.[2]
Đấu RS485 về inverter
Tài liệu lắp đặt Sigenergy dùng RS485-2 để kết nối cảm biến công suất phía lưới. Với SP-CT120-DH, cần đấu đúng cực 485_B2 và 485_A2 trên cổng COM tương ứng để dữ liệu truyền ổn định.[3]
Bảo vệ dây lấy mẫu điện áp
Quick Guide yêu cầu power sensor có circuit breaker bảo vệ. Nếu không dùng circuit breaker, dây lấy mẫu điện áp cần có cầu chì ở từng pha, với thông số cầu chì khuyến nghị 400Vac/1A.[2]

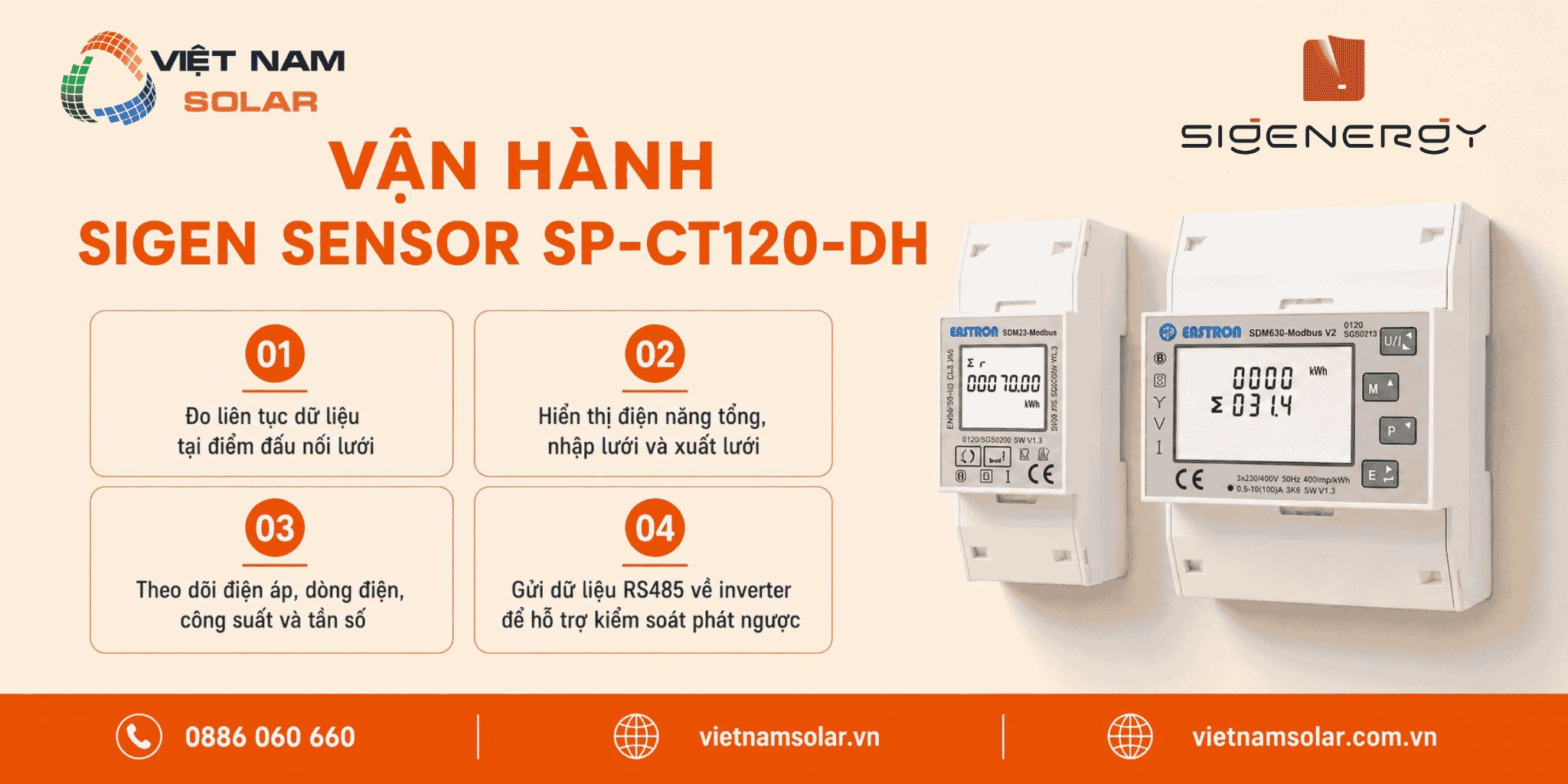

7. Vận hành Sigen Sensor SP-CT120-DH trong hệ Sigenergy

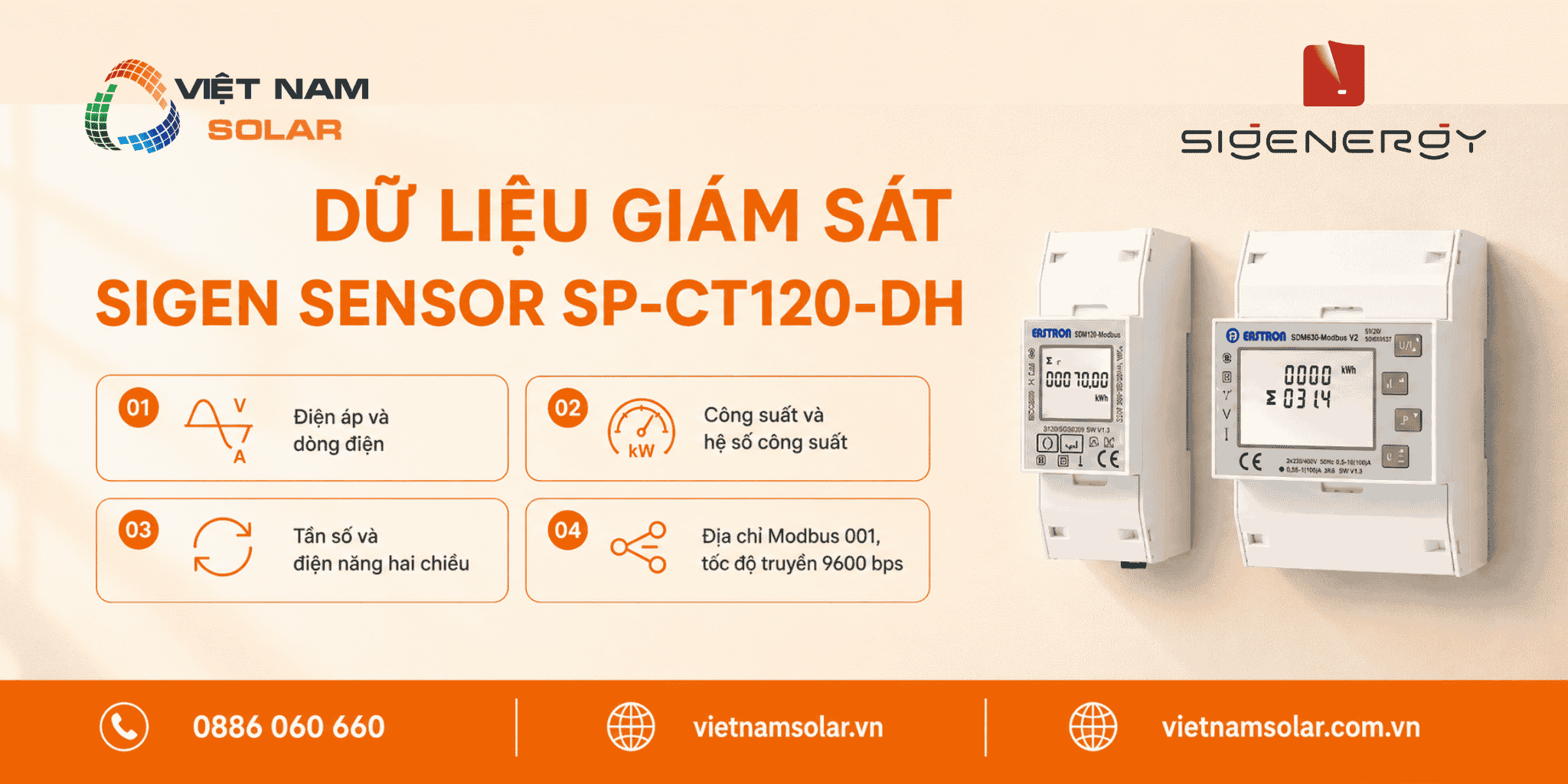

Kiểm tra điện năng nhập và xuất
Thiết bị hiển thị tổng điện năng, điện năng nhập và điện năng xuất. Với hệ điện mặt trời, ba giá trị này giúp kiểm tra công trình đang tiêu thụ từ lưới, đang phát lên lưới hay đang được inverter điều tiết theo cấu hình.
Theo dõi tức thời các thông số điện
Người dùng có thể bấm nút trên mặt thiết bị để xem điện áp, dòng điện, công suất tác dụng, tần số và hệ số công suất. Đây là cách kiểm tra tại chỗ nhanh khi cần đối chiếu với số liệu trên app hoặc inverter.[1]
Ổn định truyền thông RS485
Tốc độ truyền mặc định là 9600 bps, địa chỉ Modbus mặc định là 001. Khi hệ thống không nhận cảm biến, nên kiểm tra đúng cực A/B, dây shield nếu có, khoảng cách dây và thông số truyền thông trên inverter.[1]
Phù hợp cho điều khiển phát ngược
Tài liệu lắp đặt Sigenergy xác định power sensor dùng để thu thập dữ liệu tại điểm đấu nối lưới, phục vụ chức năng zero-power grid connection. Đây là nền tảng kỹ thuật để inverter điều chỉnh công suất phát ra lưới.[3]
8. Lỗi thường gặp khi dùng Sigen Sensor SP-CT120-DH
Inverter đọc ngược chiều công suất
Nguyên nhân phổ biến là CT quay sai chiều. Cần kiểm tra mũi tên trên CT, bảo đảm mũi tên hướng từ lưới về tải. Sau khi chỉnh lại, cần kiểm tra lại khi tải đang tiêu thụ điện để xác nhận số liệu đã đúng.
Không có dữ liệu trên inverter
Nếu inverter không nhận cảm biến, hãy kiểm tra dây RS485 A/B, cổng RS485-2, địa chỉ Modbus, tốc độ truyền 9600 bps và độ chắc của đầu nối. Dây truyền thông lỏng hoặc đảo cực đều có thể làm mất kết nối.[1][3]
Số đo chập chờn hoặc sai lệch
Cần kiểm tra CT có kẹp đúng dây pha không, dây lấy mẫu điện áp có cùng pha không và dây N có bị đấu nhầm không. Nếu vị trí đặt CT quá gần khu vực nhiễu, nên rà lại đường dây và cách đi dây trong tủ.
Màn hình có số nhưng hệ không điều tiết
Thiết bị có thể vẫn đo được tại chỗ nhưng inverter chưa dùng dữ liệu để điều tiết nếu cấu hình hệ thống chưa đúng. Khi đó cần kiểm tra lại cấu hình power sensor, giới hạn phát ngược và trạng thái hệ trong mySigen.
9. Bảo hành và lưu ý sử dụng Sigen Sensor SP-CT120-DH
Giữ nguyên hiện trạng khi có lỗi
Khi hệ thống báo lỗi hoặc không đọc được công suất, không nên tự ý tháo dây và đấu lại nếu chưa có chuyên môn. Cách tốt nhất là chụp ảnh tủ điện, vị trí CT, dây RS485, màn hình thiết bị và gửi cho kỹ thuật viên kiểm tra.
Không lắp ngoài trời trần
Thiết bị có cấp bảo vệ IP51 và ghi rõ dùng trong nhà. Vì vậy nên lắp trong tủ điện phù hợp, tránh nước mưa, bụi ẩm, hơi muối, hơi hóa chất và vị trí có khả năng va đập cơ khí.[1]
10. Việt Nam Solar, nhà phân phối thiết bị Sigenergy Sigen Sensor SP-CT120-DH
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.
11. Đánh giá Sigen Sensor SP-CT120-DH cho hệ điện mặt trời 1 pha
Phù hợp hệ 1 pha cần kiểm soát công suất lưới
Thiết bị được dùng để thu thập dữ liệu tại điểm đấu nối lưới. Khi inverter có dữ liệu đúng, hệ thống có nền tảng để theo dõi công suất nhập, xuất và cấu hình giới hạn phát ngược theo yêu cầu từng công trình.[3]
Ưu điểm là dễ kiểm tra sau lắp đặt
Màn hình LCD giúp kỹ thuật viên xem số đo ngay trong tủ điện mà không cần chỉ phụ thuộc vào app. Các thông số như điện áp, dòng điện, công suất và tần số đều có thể kiểm tra trực tiếp bằng nút trên mặt thiết bị.
Điểm cần thận trọng là chiều CT
Với thiết bị đo hai chiều, chiều CT là yếu tố quyết định. Nếu kẹp ngược chiều hoặc kẹp sai pha, hệ thống có thể đọc sai hướng công suất. Vì vậy, khâu nghiệm thu nên kiểm tra bằng tải thực tế thay vì chỉ nhìn thiết bị sáng nguồn.
12. Những hiểu lầm thường gặp về Sigen Sensor SP-CT120-DH
13. Câu hỏi thường gặp về Sigen Sensor SP-CT120-DH
14. Giá Sigen Sensor SP-CT120-DH và nhận báo giá
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và bố trí mái.
- Dung lượng lưu trữ và số mô-đun Sigenergy.
- Danh sách tải dự phòng và kiểu lưới.
- Phương án Gateway, tủ AC/DC, khoảng cách cáp và vị trí lắp biến tần.
- Yêu cầu giám sát, điều tiết công suất và nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, dung lượng lưu trữ, cấu hình dự phòng, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
