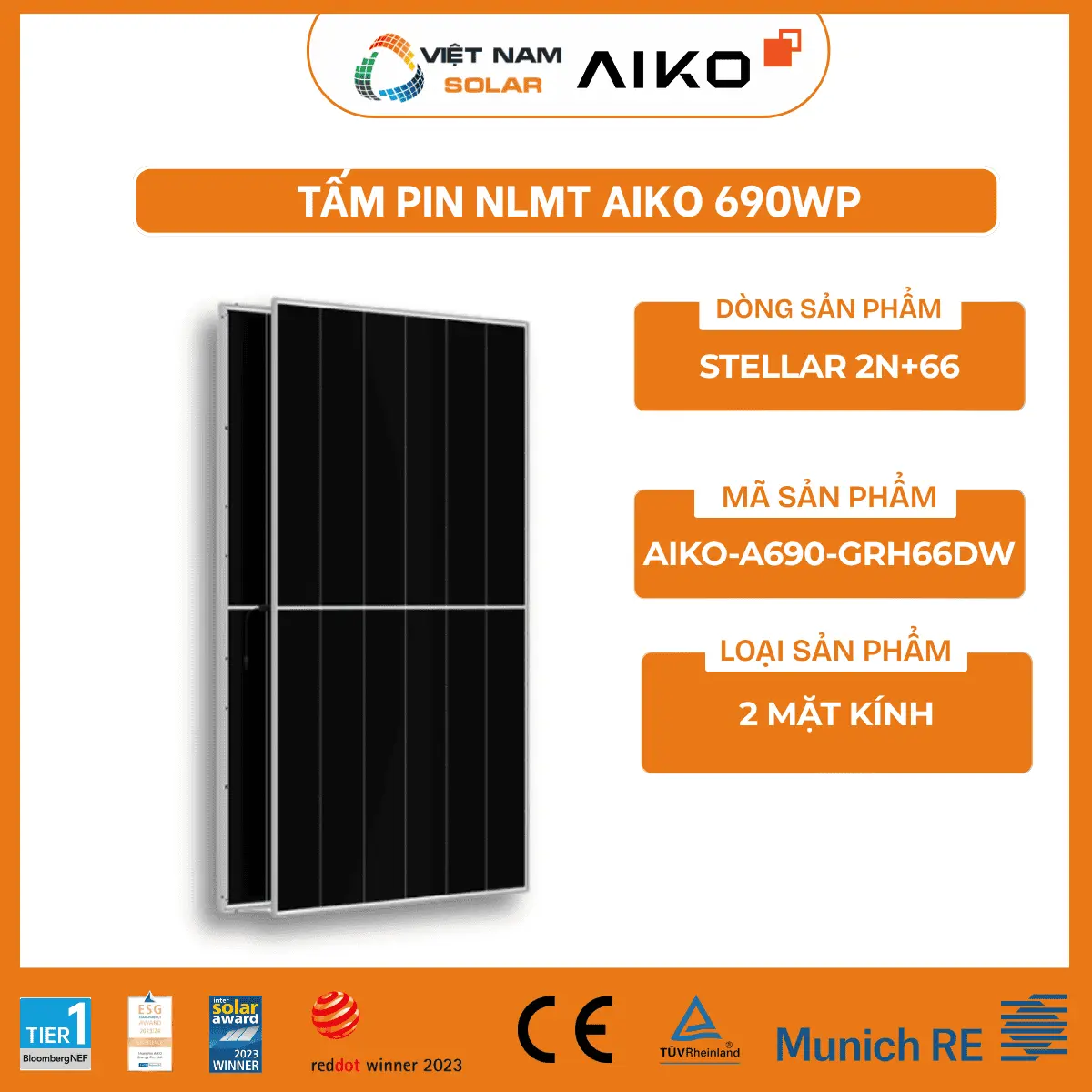

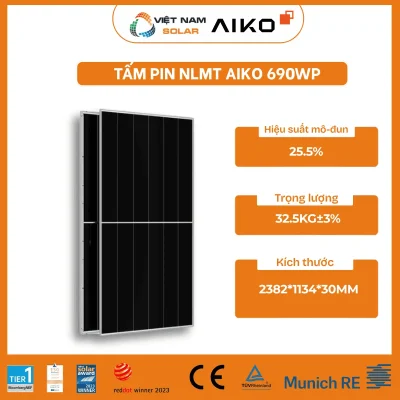

AIKO-A690-GRH66Dw – Tấm Pin NLMT Aiko 690WP – Stellar 2N+66
AIKO-A690-GRH66Dw định vị là model công suất cao nhất trong series tấm pin năng lượng mặt trời Aiko Stellar 2N+66, được xây dựng trên cấu trúc 2 mặt kính và công nghệ cell N-Type ABC. Tấm pin đạt công suất danh định 690W tại STC, hiệu suất module 25.5%, kích thước 2382 × 1134 × 30mm và khối lượng 32.5kg ±3%.[1]Cấu hình điện gồm 132 cell theo bố cục 6 × 22, hộp nối IP68 với 3 diode bypass, đầu nối MC4 Compatible hoặc Original MC4-EVO2A, cáp 4mm² theo IEC và 12AWG theo UL. Kết cấu 2 mặt kính 2.0 + 2.0mm trên khung nhôm anodized hướng tới các hệ điện mặt trời cần module công suất lớn đi kèm hồ sơ kỹ thuật minh bạch.[1]Về an toàn điện và cơ học, AIKO-A690-GRH66Dw sở hữu điện áp hệ thống tối đa DC1500V, cầu chì chuỗi tối đa 30A, cấp bảo vệ Class II, fire rating IEC Class A, tải tĩnh mặt trước 5400Pa và mặt sau 2400Pa. Thuộc nhóm module 2 mặt kính, sản phẩm được áp dụng 15 năm bảo hành sản phẩm và 30 năm bảo hành hiệu suất theo chính sách N-Type ABC Module Warranty.[1][4]
Công suất690WPSTC
Hiệu suất25.5%Module efficiency
Loại moduleDual GlassN-Type ABC
Bảo hành15/30 nămVật lý / hiệu suất
AIKO-A690-GRH66Dw là tấm pin Aiko Stellar 2N+66 công suất 690W, hiệu suất 25.5%, cell N-Type ABC, cấu trúc 2 mặt kính, bifacial factor 80 ±5%, điện áp hệ thống tối đa DC1500V, tải tĩnh 5400Pa/2400Pa và bảo hành hiệu suất 30 năm.[1][4]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 2. Thông số kỹ thuật tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 3. Chứng nhận và tiêu chuẩn của tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 4. Các model cùng series AIKO-A-GRH66Dw Stellar 2N+66
- 5. Tài liệu kỹ thuật chính hãng tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 6. Hướng dẫn lắp đặt tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 7. Bảo trì định kỳ tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 9. Chính sách bảo hành tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 10. Việt Nam Solar, nhà phân phối tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 11. Đánh giá thực tế tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 12. Hiểu lầm phổ biến về tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 13. Câu hỏi thường gặp về tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66
- 14. Giá tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 và nhận báo giá
📚 Danh mục:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Nổi bật
AIKO-A690-GRH66Dw nổi bật ở công suất 690W, hiệu suất 25.5%, cell N-Type ABC, thiết kế 2 mặt kính, bifacial factor 80 ±5% và hộp nối IP68. Sản phẩm thuộc dải Stellar 2N+66 690W đến 525W, phù hợp hệ điện mặt trời cần module công suất lớn và thông số điện rõ ràng.[1]
690W
Công suất cao trong series Stellar 2N+66
Công suất danh định 690W tại STC và 525W tại NOCT đưa AIKO-A690-GRH66Dw lên vị trí cao nhất trong dải sản phẩm cùng series, vốn kéo dài từ 655W đến 690W. Trong bảng thông số AIKO-A-GRH66Dw, model 690W là mã khép lại dải công suất này. [1]25.5%
Hiệu suất module 25.5%
Ở mức 25.5%, hiệu suất module của AIKO-A690-GRH66Dw đi cùng bộ giá trị Pmax, Voc, Vmp, Isc và Imp được công bố đầy đủ tại cả hai điều kiện STC và NOCT, tạo cơ sở dữ liệu rõ ràng cho khâu tính toán chuỗi. [1]N-Type ABC
Công nghệ cell N-Type ABC
Nền tảng của tấm pin là cell N-Type ABC với 132 cell theo bố cục 6 × 22. Nhóm thông tin này nằm trong phần Product Specification và đóng vai trò nhận diện dòng Stellar 2N+66 khi đặt cạnh các module khác trên thị trường. [1]Dual Glass
Kết cấu 2 mặt kính 2.0 + 2.0mm
Kết cấu 2 mặt kính của AIKO-A690-GRH66Dw sử dụng kính bán cường lực phủ coating 2.0 + 2.0mm, khung nhôm anodized và bifacial factor 80 ±5%. Để phát huy đúng đặc tính cơ học, kết cấu này yêu cầu lắp đặt theo hướng dẫn cơ khí của hãng. [1][2]IP68
Hộp nối IP68, 3 diode bypass
Hộp nối đạt chuẩn IP68 và tích hợp 3 diode bypass, đi cùng đầu nối MC4 Compatible hoặc Original MC4-EVO2A. Trong quá trình lắp đặt, đầu nối cần khô, sạch và được ghép kín để duy trì cấp bảo vệ suốt thời gian hoạt động ngoài trời. [1][2]15/30 năm
Bảo hành sản phẩm và hiệu suất dài hạn
Với nhóm module 2 mặt kính AIKO-Axxx-GRH66Dw, chính sách bảo hành gồm 15 năm cho sản phẩm và 30 năm cho hiệu suất. Đường suy giảm được cam kết ở mức không vượt quá 1% trong năm đầu và không vượt quá 0.35% mỗi năm từ năm 2 đến năm 30. [4]2. Thông số kỹ thuật tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Thông số
AIKO-A690-GRH66Dw có Pmax 690W tại STC, Pmax 525W tại NOCT, Voc 50.50V, Vmp 41.53V, Isc 17.28A, Imp 16.62A và hiệu suất 25.5%. Tấm pin có 2 mặt kính 2.0 + 2.0mm, hộp nối IP68, điện áp hệ thống tối đa DC1500V và cầu chì chuỗi tối đa 30A.[1]
Công suất690WPSTC
Hiệu suất25.5%Module efficiency
Loại moduleDual GlassN-Type ABC
Bảo hành15/30 nămVật lý / hiệu suất
Electrical Characteristics / Đặc tính điện
| Module Type / Mã module | AIKO-A690-GRH66Dw |
| Test Conditions / Điều kiện thử nghiệm | STC / NOCT[1] |
| Pmax / Công suất cực đại | 690W / 525W[1] |
| Voc / Điện áp hở mạch | 50.50V / 48.29V[1] |
| Vmp / Điện áp tại điểm công suất cực đại | 41.53V / 39.75V[1] |
| Isc / Dòng ngắn mạch | 17.28A / 13.88A[1] |
| Imp / Dòng tại điểm công suất cực đại | 16.62A / 13.22A[1] |
| Module Efficiency / Hiệu suất module | 25.5%[1] |
| Power Tolerance / Dung sai công suất | 0 đến +3%[1] |
Product Specification / Cấu tạo sản phẩm
| Bifacial Factor / Hệ số hai mặt | 80 ±5%[1] |
| Cell Type / Loại cell | N-Type ABC[1] |
| Glass / Kính | 2 mặt kính, kính bán cường lực phủ coating 2.0 + 2.0mm[1] |
| Frame / Khung | Nhôm anodized[1] |
| Cable / Cáp | 4mm² IEC, 12AWG UL, +400mm, -200mm / ±1400mm hoặc chiều dài tùy chỉnh[1] |
| No. of Cells / Số cell | 132 cell, bố cục 6 × 22[1] |
| Junction Box / Hộp nối | IP68, 3 diode bypass[1] |
| Connector / Đầu nối | MC4 Compatible / Original MC4-EVO2A[1] |
| Weight / Khối lượng | 32.5kg ±3%[1] |
| Dimension / Kích thước | 2382 × 1134 × 30mm[1] |
| Package Detail / Quy cách đóng gói | 36 tấm/pallet, 144 tấm/20'GP, 720 tấm/40'HC[1] |
Temperature Ratings / Hệ số nhiệt
| Temperature Coefficient of Isc / Hệ số nhiệt Isc | +0.05%/°C[1] |
| Temperature Coefficient of Voc / Hệ số nhiệt Voc | -0.22%/°C[1] |
| Temperature Coefficient of Pmax / Hệ số nhiệt Pmax | -0.26%/°C[1] |
Installation Guide / Dữ liệu lắp đặt
| Operation Temperature / Dải nhiệt độ vận hành | -40°C đến +70°C[1] |
| Maximum Series Fuse Rating / Cầu chì chuỗi tối đa | 30A[1] |
| Protection Class / Cấp bảo vệ an toàn | Class II[1] |
| Voc and Isc Tolerance / Dung sai Voc và Isc | ±3%[1] |
| Maximum System Voltage / Điện áp hệ thống tối đa | DC1500V[1] |
| Maximum Static Loading / Tải tĩnh tối đa | Mặt trước 5400Pa, mặt sau 2400Pa[1] |
| Hail Test / Thử nghiệm mưa đá | Đường kính 25mm, tốc độ 23m/s[1] |
| Fire Rating / Cấp chống cháy | IEC Class A[1] |
3. Chứng nhận và tiêu chuẩn của tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Chứng nhận
AIKO-A690-GRH66Dw thuộc nhóm module PV được thiết kế cho các ứng dụng theo IEC 61215 và IEC 61730. Cấp bảo vệ Class II, fire rating IEC Class A, điện áp hệ thống tối đa DC1500V, thử nghiệm mưa đá 25mm ở 23m/s và tải tĩnh mặt trước 5400Pa, mặt sau 2400Pa.[1][2]
IEC 61215
Tiêu chuẩn thử nghiệm module PV
Module AIKO được thiết kế cho các ứng dụng theo IEC 61215 và IEC 61730. Riêng phần tải cơ khí, phép tính thiết kế cần xét yêu cầu IEC 61215-2021 cùng hệ số an toàn tương ứng. [2]Class II
Cấp bảo vệ an toàn Class II
Protection Class của sản phẩm là Class II. Module 2 mặt kính được thiết kế với Safety Class II và Fire Class Rating A - hai dữ liệu cần đối chiếu khi lập hồ sơ kỹ thuật dự án. [1][2]IEC Class A
Cấp chống cháy IEC Class A
Fire Rating của AIKO-A690-GRH66Dw đạt IEC Class A. Khi triển khai trên hệ mái, hồ sơ thiết kế cần tham chiếu quy định phòng cháy tại địa phương, bố trí module trên lớp mái phù hợp và chừa thông gió phía sau module. [1][2]DC1500V
Điện áp hệ thống tối đa DC1500V
Giới hạn điện áp hệ thống tối đa của module là DC1500V. Ở bước thiết kế chuỗi, tổng điện áp hở mạch phải được tính tại nhiệt độ môi trường thấp nhất và không vượt quá giới hạn của hệ thống hoặc thiết bị điện đi kèm. [1][2]5400Pa
Tải tĩnh mặt trước 5400Pa
Mức tải tĩnh tối đa được công bố là 5400Pa cho mặt trước và 2400Pa cho mặt sau. Tải thiết kế thực tế vẫn phải dựa trên vị trí công trình, khí hậu, kết cấu đỡ, tiêu chuẩn áp dụng và tính toán của đơn vị kỹ thuật chuyên môn. [1][2]Hail Test
Thử nghiệm mưa đá 25mm ở 23m/s
Hồ sơ kỹ thuật ghi nhận Hail Test với viên mưa đá đường kính 25mm ở tốc độ 23m/s. Giá trị này phản ánh điều kiện thử nghiệm tiêu chuẩn và không thay thế yêu cầu khảo sát điều kiện thực tế tại công trình trước khi lắp đặt. [1]
Điểm cần kiểm tra trong hồ sơ dự ánKhi đưa AIKO-A690-GRH66Dw vào công trình thực tế, hồ sơ dự án cần kiểm tra thêm tiêu chuẩn lắp đặt tại địa phương, tải gió, tải tuyết nếu có, kết cấu mái, hệ kẹp, phương án tiếp địa, thiết bị bảo vệ chuỗi và điều kiện làm việc ngoài trời.
4. Các model cùng series AIKO-A690-GRH66Dw Stellar 2N+66 Model
Series AIKO-A690-GRH66Dw Stellar 2N+66 gồm 8 model từ 655W đến 690W. Các model dùng cùng kích thước 2382 × 1134 × 30mm, cùng cell N-Type ABC, cùng cấu trúc 2 mặt kính, nhưng khác Pmax, Voc, Vmp, Isc, Imp và hiệu suất module.[1]
655W
Cùng seriesAIKO-A655-GRH66Dw
Công suất 655W, hiệu suất 24.2%, Voc 49.80V, Vmp 40.80V, Isc 16.72A và Imp 16.06A tại STC.[1]
660W
Cùng seriesAIKO-A660-GRH66Dw
Công suất 660W, hiệu suất 24.4%, Voc 49.90V, Vmp 40.90V, Isc 16.80A và Imp 16.14A tại STC.[1]
665W
Cùng seriesAIKO-A665-GRH66Dw
Công suất 665W, hiệu suất 24.6%, Voc 50.00V, Vmp 41.00V, Isc 16.88A và Imp 16.22A tại STC.[1]
670W
Cùng seriesAIKO-A670-GRH66Dw
Công suất 670W, hiệu suất 24.8%, Voc 50.10V, Vmp 41.11V, Isc 16.96A và Imp 16.30A tại STC.[1]
675W
Cùng seriesAIKO-A675-GRH66Dw
Công suất 675W, hiệu suất 25.0%, Voc 50.20V, Vmp 41.21V, Isc 17.04A và Imp 16.38A tại STC.[1]
680W
Cùng seriesAIKO-A680-GRH66Dw
Công suất 680W, hiệu suất 25.2%, Voc 50.30V, Vmp 41.32V, Isc 17.12A và Imp 16.46A tại STC.[1]
685W
Cùng seriesAIKO-A685-GRH66Dw
Công suất 685W, hiệu suất 25.4%, Voc 50.40V, Vmp 41.43V, Isc 17.20A và Imp 16.54A tại STC.[1]
690W
Model đang xemAIKO-A690-GRH66Dw
Công suất 690W, hiệu suất 25.5%, Voc 50.50V, Vmp 41.53V, Isc 17.28A và Imp 16.62A tại STC.[1]
Cách đọc series AIKO-A-GRH66DwCác model cùng series tăng theo bước công suất 5W. Mỗi lần thay đổi model trong cùng series, phương án kỹ thuật cần được kiểm tra lại về dòng điện, điện áp, số lượng tấm trên chuỗi, giới hạn đầu vào của inverter ghép nối và điều kiện lắp đặt thực tế, thay vì chỉ dựa vào công suất Wp.
5. Tài liệu kỹ thuật chính hãng tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Tài liệu
Bộ tài liệu của AIKO-A690-GRH66Dw gồm có thông số kỹ thuật, hướng dẫn lắp đặt, hướng dẫn đóng gói, tra cứu seri, File PAN, tài liệu thương hiệu, video giới thiệu, bảo hành, chứng nhận và giấy chứng nhận nhà phân phối.
☼ Thông số kỹ thuật▼ 7 tài liệu
✓ Chứng nhận và bảo hành› 3 tài liệu
Ghi chú tài liệuBộ tài liệu kỹ thuật gồm Datasheet AIKO-A690-GRH66Dw, AIKO PV Modules Installation Manual, Unpacking And Unloading Instruction For PV Module of Aikosolar và N-Type ABC Module Warranty.
6. Hướng dẫn lắp đặt tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Lắp đặt
AIKO-A690-GRH66Dw cần được lắp bởi người có chuyên môn, tuân thủ yêu cầu cơ khí, điện và quy định địa phương. Góc lắp đặt nên không nhỏ hơn 10°, khoảng cách tối thiểu giữa các module là 10mm và khoảng cách giữa khung module với mặt mái tối thiểu 10cm khi lắp trên mái.[2]
Bước 1
Kiểm tra vị trí, hướng nắng và điều kiện mái
Vị trí lắp đặt cần bảo đảm module nhận đủ ánh sáng và hạn chế bóng che từ cây, công trình hoặc vật cản xung quanh. Với hệ mái, tải trọng mái phải được kiểm tra và phương án thi công phải phù hợp tiêu chuẩn áp dụng. Module không phù hợp khu vực có nguy cơ ngập nước, gần nguồn lửa hở hoặc vật liệu dễ cháy. Riêng khu vực gần biển từ 50m đến 500m, cấu hình phù hợp là module Sirius; các module khác không được hỗ trợ cho tình huống này. [2]
Bước 2
Chọn góc nghiêng và hướng lắp đặt
Góc nghiêng là góc giữa module và mặt phẳng ngang. Các module trong cùng một mảng nên đồng nhất về hướng và góc nghiêng để giảm sai lệch bức xạ nhận được giữa các tấm. AIKO khuyến nghị góc lắp đặt không nhỏ hơn 10°, trong khi góc tối ưu cần xét theo bức xạ nhiều năm, bức xạ trực tiếp, bức xạ tán xạ, tốc độ gió và điều kiện khí hậu tại vị trí công trình. [2]
Bước 3
Giữ khoảng cách thông gió và khoảng cách module
Khi lắp trên mái, khoảng cách tối thiểu giữa khung module và bề mặt mái là 10cm nhằm hỗ trợ lưu thông không khí phía sau module, còn khoảng cách tối thiểu giữa các module liền kề là 10mm. Hai thông số này giúp giảm tích nhiệt, tránh va chạm do giãn nở nhiệt và giữ hệ khung làm việc ổn định trong điều kiện ngoài trời. [2]
Bước 4
Lắp bằng kẹp đúng vùng cho phép
Khi dùng kẹp, kẹp không được chạm vào kính, không làm biến dạng khung, không che bóng lên bề mặt module và không chặn lỗ thoát nước trên khung. Vật liệu kẹp nên là 6005-T6 với chiều dài tối thiểu 50mm, độ dày tối thiểu 4mm và phần chồng lên khung từ 10mm đến 12mm. Mỗi module cần ít nhất 4 kẹp; trường hợp tải gió hoặc tải tuyết lớn cần xét phương án dùng ít nhất 6 kẹp. [2]
Bước 5
Lắp bằng bu lông đúng lực siết
Module có thể lắp bằng bu lông hoặc kẹp theo cấu hình lắp đặt phù hợp. Với phương án bu lông, vật tư lắp đặt cần chống ăn mòn, như mạ kẽm nhúng nóng hoặc thép không gỉ. Lực siết M8 nằm trong khoảng 16 đến 20Nm, lực siết M6 nằm trong khoảng 8 đến 12Nm tùy cấp bu lông. Nếu nhà cung cấp phần cứng kẹp có hướng dẫn riêng, hướng dẫn kỹ thuật của bộ phụ kiện đó được ưu tiên áp dụng. [2]
Bước 6
Đấu nối cáp, đầu nối và nối đất
Hệ đấu nối sử dụng cáp PV chuyên dụng 4mm², chống tia UV; AIKO khuyến nghị dây đồng tối thiểu 4mm², chịu 90°C và bán kính uốn tối thiểu 43mm. Đầu nối cần khô, sạch và được ghép kín trước khi đưa vào hoạt động. Khung module phải được nối đất bằng thiết bị tiếp địa phù hợp, tiếp xúc tốt với phần nhôm bên trong khung và xuyên qua lớp oxit bề mặt để bảo vệ an toàn điện. [2]
Lưu ý an toàn khi lắp đặtModule tạo điện áp DC khi có ánh sáng, vì vậy người thi công cần dùng thiết bị bảo hộ phù hợp như nón bảo hộ, găng cách điện, giày cách điện và dụng cụ cách điện. Tuyệt đối không khoan thêm lỗ trên khung, không tự sửa module, không kéo module bằng hộp nối hoặc dây cáp, không đứng, bước, ngồi, đi hoặc nhảy trên module hoặc kiện module.
[2]
7. Bảo trì định kỳ tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Bảo trì
Tấm pin AIKO-A690-GRH66Dw cần được kiểm tra và bảo trì định kỳ, đặc biệt trong thời hạn bảo hành. Tài liệu khuyến nghị kiểm tra phòng ngừa mỗi 6 tháng, gồm kính, hộp nối, cáp, đầu nối, bóng che, bu lông cố định và tình trạng nối đất.[2]
Vệ sinh
Làm sạch bề mặt kính đúng thời điểm
Bụi bẩn và bóng che làm giảm công suất đầu ra của module, trong khi tần suất vệ sinh phụ thuộc mức độ bám bẩn tại công trình. Thời điểm vệ sinh phù hợp là sáng sớm, chiều muộn hoặc lúc ánh sáng yếu khi nhiệt độ module thấp hơn. Dụng cụ vệ sinh cần làm bằng vật liệu cách điện, không làm xước kính hoặc khung nhôm. [2]
Nước sạch
Dùng nước pH 6 đến 8
Phương pháp vệ sinh bằng nước áp lực cao yêu cầu nước có pH 6 đến 8, độ cứng tính theo calcium carbonate nhỏ hơn 600mg/L và khuyến nghị dùng nước mềm. Áp lực nước tối đa được khuyến nghị là 4MPa, tương đương 40bar. Không dùng chất tẩy có tính axit hoặc kiềm để vệ sinh module. [2]
Dụng cụ mềm
Tránh bàn chải thô và hóa chất ăn mòn
Bề mặt kính nên được làm sạch bằng nước sạch và miếng bọt biển mềm; với vết dầu, có thể dùng chất tẩy rửa thân thiện môi trường và không ăn mòn. Bàn chải lông cứng, dụng cụ có bề mặt thô hoặc chất tẩy chứa axit, kiềm đều có nguy cơ làm hỏng bề mặt module và cần được loại khỏi quy trình. [2]
Robot
Kiểm soát trọng lượng robot vệ sinh
Nếu dùng robot vệ sinh khô, vật liệu chổi cần là nhựa mềm để không làm xước kính và khung nhôm, đồng thời trọng lượng robot không được vượt quá 40kg. Hư hỏng module hoặc suy giảm công suất do vệ sinh bằng robot không đúng cách nằm ngoài phạm vi bảo hành của AIKO. [2]
Kiểm tra nhìn thấy
Quan sát kính, hộp nối, cáp và bóng che
Quy trình kiểm tra bằng mắt tập trung vào bốn điểm: kính module có bị vỡ hay không, hộp nối có hư hỏng hay không, dây cáp có bị đứt hay không và bề mặt module có bị bóng che từ vật thể lạ hay không. Bất kỳ hư hỏng hoặc bất thường nào được phát hiện cần báo cho bộ phận hỗ trợ kỹ thuật của AIKO. [2]
Cơ khí và điện
Kiểm tra bu lông, tiếp địa, đầu nối và dây cáp
Hạng mục cơ khí gồm kiểm tra bu lông cố định module với hệ khung có bị lỏng hoặc ăn mòn hay không, sau đó điều chỉnh hoặc thay thế khi cần thiết. Hạng mục điện gồm kiểm tra module có được nối đất tốt hay không, đầu nối có được bịt kín đúng cách hay không, dây cáp có được cố định đúng cách hay không và keo bịt kín hộp nối có bị nứt hay không. [2]
Khi cần hỗ trợ kỹ thuậtHồ sơ hỗ trợ cần có ảnh chụp, số đo liên quan, hóa đơn mua hàng và số serial module. Người dùng nên liên hệ đơn vị lắp đặt trước khi yêu cầu hỗ trợ kỹ thuật từ AIKO.
[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Sự cố
Khi AIKO-A690-GRH66Dw có dấu hiệu bất thường, cần kiểm tra nhóm lỗi nhìn thấy như kính vỡ, hộp nối hư, dây cáp đứt, bóng che, bu lông lỏng, ăn mòn, đầu nối không kín, nối đất không đạt hoặc keo hộp nối bị nứt. Hồ sơ hỗ trợ nên có ảnh, số đo, hóa đơn và số serial module.[2]
Kính
Kính module bị vỡ hoặc trầy xước
Module bị vỡ tiềm ẩn nguy cơ điện giật và cháy, vì vậy cần được thay thế ngay và không thao tác trực tiếp khi chưa có biện pháp an toàn. Không tự tháo module, không cố sửa bề mặt kính và không thay đổi cấu trúc module. Hình ảnh kính vỡ, vị trí vỡ, số serial và điều kiện lắp đặt cần được lưu lại để phục vụ kiểm tra kỹ thuật. [2]
Hộp nối
Hộp nối hư hoặc keo hộp nối nứt
Hạng mục kiểm tra gồm hộp nối có bị hư hỏng hay không và keo bịt kín hộp nối có bị nứt hay không. Hộp nối của module đạt cấp bảo vệ IP68 với 3 diode bypass, song cấp bảo vệ này chỉ duy trì khi hệ thống đầu nối, dây cáp và hộp nối còn nguyên vẹn theo điều kiện lắp đặt đúng. [1][2]
Cáp
Cáp bị đứt, hở hoặc cố định không đúng
Dây cáp cần được kiểm tra về tình trạng đứt và cách cố định. AIKO khuyến nghị dùng cáp PV chuyên dụng 4mm², chống tia UV và dây đồng tối thiểu 4mm² chịu 90°C. Bán kính uốn tối thiểu của cáp là 43mm, do đó không uốn gập hoặc để dây bị kéo căng tại đầu nối. [2]
Đầu nối
Đầu nối ẩm, bẩn hoặc ghép chưa kín
Đầu nối phải được giữ khô và sạch; không kết nối khi đầu nối ướt hoặc có trạng thái bất thường. Cấp bảo vệ IP68 chỉ đạt được khi cực dương và cực âm được ghép hoàn toàn. Sau lắp đặt, module nên được kết nối sớm hoặc có biện pháp ngăn hơi nước và bụi lọt vào đầu nối. [2]
Bóng che
Bề mặt module bị che bởi vật cản
Bề mặt module cần được kiểm tra về vật lạ và bóng đổ, đồng thời tránh che bóng một phần hoặc toàn bộ bề mặt. Bụi bẩn, lá cây, vật thể lạ hoặc bóng từ công trình xung quanh đều có khả năng làm giảm công suất đầu ra và cần được xử lý đúng cách. [2]
Khung
Bu lông lỏng, ăn mòn hoặc tiếp địa không đạt
Bu lông cố định module với racking cần được kiểm tra về độ lỏng và ăn mòn, sau đó điều chỉnh hoặc thay thế khi cần thiết. Tình trạng nối đất của module cũng phải được xác nhận, bởi khung module phải được nối đất để bảo vệ an toàn sử dụng và chống ảnh hưởng từ sét hoặc tĩnh điện. [2]
Thông tin cần gửi khi yêu cầu hỗ trợHồ sơ yêu cầu hỗ trợ gồm ảnh chụp lỗi, ảnh tổng thể khu vực lắp đặt, ảnh số serial, thông tin model AIKO-A690-GRH66Dw, số đo điện nếu có, hóa đơn mua hàng và mô tả hiện tượng. Warranty yêu cầu thông báo bằng văn bản kèm tài liệu hỗ trợ trong quá trình khiếu nại bảo hành.
[4]
9. Chính sách bảo hành tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Bảo hành
AIKO-A690-GRH66Dw thuộc nhóm Dual Glass Bifacial Modules AIKO-Axxx-GRH66Dw. Sản phẩm có 15 năm bảo hành sản phẩm và 30 năm bảo hành hiệu suất cho module 2 mặt kính, với suy giảm năm đầu không vượt quá 1% và suy giảm từ năm 2 đến năm 30 không vượt quá 0.35% mỗi năm.[4]
15 năm
Bảo hành sản phẩm giới hạn
AIKO bảo đảm module được cung cấp, bao gồm đầu nối DC và dây cáp đi kèm khi xuất hàng, không bị lỗi vật liệu hoặc lỗi sản xuất gây ảnh hưởng đáng kể đến chức năng phát điện cơ bản khi được lắp đặt, sử dụng và bảo trì theo yêu cầu lắp đặt và bảo trì. Thời hạn bảo hành sản phẩm là 15 năm tính từ ngày bắt đầu bảo hành. [4]
30 năm
Bảo hành hiệu suất tuyến tính
Với module 2 mặt kính trong phạm vi bảo hành, AIKO cung cấp bảo hành công suất đầu ra lên đến 30 năm. Năm đầu, công suất thực tế không thấp hơn công suất trên nhãn nhân với 1 trừ tỷ lệ suy giảm năm đầu. Từ năm 2 đến năm 30, công thức bảo hành cộng thêm tỷ lệ suy giảm hằng năm theo từng năm sử dụng. [4]
88.85%
Tỷ lệ giữ công suất năm 30
Tỷ lệ giữ công suất ở năm thứ 25 là 90.6% và ở năm thứ 30 là 88.85%. Bảo hành hiệu suất chỉ áp dụng cho công suất mặt trước của module. Việc đo công suất thực tế cần thực hiện trong điều kiện STC và do tổ chức đo lường bên thứ ba được AIKO phê duyệt hoặc được hai bên thống nhất trước. [4]
Khiếu nại
Hồ sơ cần chuẩn bị khi yêu cầu bảo hành
Khách hàng cần gửi yêu cầu bằng văn bản trong thời hạn bảo hành. Thông tin cần có gồm người yêu cầu, mô tả chi tiết, tài liệu hỗ trợ như ảnh hoặc dữ liệu, số serial module liên quan, chứng từ mua hàng, loại module, vị trí module và các thông tin bổ sung khác theo yêu cầu của AIKO. [4]
Biện pháp
Sửa chữa, thay thế hoặc hoàn tiền
Khi AIKO xác định lỗi thuộc vật liệu hoặc quy trình sản xuất, AIKO có quyền chọn một trong các biện pháp xử lý gồm sửa chữa sản phẩm lỗi, cung cấp sản phẩm thay thế hoặc bổ sung sản phẩm để bù chênh lệch công suất, hoặc hoàn tiền theo giá trị còn lại hay giá trị chênh lệch tương ứng với công suất bảo hành. [4]
Loại trừ
Các trường hợp không thuộc phạm vi bảo hành
Bảo hành loại trừ hư hỏng hoặc lỗi chức năng do lắp đặt, sử dụng, bảo trì không đúng tài liệu AIKO, sử dụng sai, bất cẩn, phá hoại, tai nạn, mất điện, quá áp, sét, ngập lụt, hỏa hoạn, va chạm do con người hoặc sinh vật, tiếp xúc hóa chất công nghiệp, môi trường nhiệt độ bất thường, thay đổi vị trí lắp đặt khi chưa có chấp thuận bằng văn bản và trường hợp model hoặc số serial bị thay đổi, tháo bỏ hoặc không nhận diện rõ. [4]
Thời điểm bắt đầu bảo hànhNgày bắt đầu bảo hành là trong vòng 30 ngày sau khi sản phẩm được giao cho khách hàng hoặc trong vòng 90 ngày sau khi sản phẩm rời nhà máy, tùy mốc nào đến trước, dựa theo điều kiện giao hàng trong thỏa thuận mua bán.
[4]
10. Việt Nam Solar, nhà phân phối tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 VNS
Việt Nam Solar tư vấn tấm pin AIKO-A690-GRH66Dw theo công suất hệ thống, số lượng tấm, diện tích mái, tải trọng mái, hướng lắp đặt, phương án khung kẹp, inverter đi kèm, dây DC, thiết bị bảo vệ và điều kiện thi công thực tế.
Ở mức công suất 690W với kích thước 2382 × 1134 × 30mm và khối lượng 32.5kg ±3%, quá trình tư vấn phải xét đồng thời không gian lắp đặt, phương án vận chuyển, mở kiện, thao tác nâng đỡ, khoảng cách thông gió, góc nghiêng và cấu hình chuỗi DC. Việt Nam Solar thực hiện kiểm tra cấu hình trước khi báo giá, giúp khách hàng chốt đúng số lượng tấm và phương án thi công phù hợp.[1][2]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660 Email: [email protected] Gọi 088.60.60.66011. Đánh giá thực tế tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Đánh giá
AIKO-A690-GRH66Dw phù hợp công trình cần tấm pin công suất lớn 690W, hiệu suất 25.5%, kích thước 2382 × 1134 × 30mm, khối lượng 32.5kg ±3% và cấu trúc 2 mặt kính. Khi dùng thực tế, cần kiểm tra diện tích mái, tải trọng, hướng nắng, phương án vận chuyển và số lượng nhân sự nâng đỡ.[1][2]
Công suất
Phù hợp hệ cần mật độ công suất cao
Công suất 690W cùng hiệu suất 25.5% giúp AIKO-A690-GRH66Dw nâng công suất lắp đặt trên mỗi tấm so với các module công suất thấp hơn. Ở bước thiết kế, ngoài Wp mỗi tấm còn phải kiểm tra kích thước module, khoảng hở giữa các tấm, lối đi thao tác và giới hạn đầu vào của inverter ghép nối. [1]
2 mặt kính
Cấu trúc cần phương án nâng đỡ đúng
Cấu trúc 2 mặt kính với khối lượng 32.5kg ±3% đặt ra yêu cầu riêng cho khâu vận chuyển, mở kiện và đưa lên mái: đội thi công cần thao tác bằng hai người hoặc nhiều hơn, giữ cạnh module bằng hai tay và không kéo module bằng hộp nối hoặc dây cáp. Cách thao tác này giảm nguy cơ nứt kính, xước kính hoặc tác động xấu đến dây dẫn. [1][2]
Lắp đặt
Cần tuân thủ vùng kẹp và khoảng cách
Module lắp được bằng kẹp hoặc bu lông trong cấu hình được hướng dẫn, với điều kiện kẹp không chạm kính, không làm biến dạng khung và không che bóng lên bề mặt module. Khoảng cách tối thiểu giữa các module là 10mm; khi lắp trên mái cần chừa ít nhất 10cm giữa khung module và bề mặt mái để lưu thông không khí. [2]
Đánh giá theo điều kiện Việt NamĐối với nhà xưởng, mái lớn hoặc hệ áp mái cần nhiều công suất, AIKO-A690-GRH66Dw chiếm lợi thế nhờ công suất mỗi tấm cao. Ngược lại, với mái nhỏ, mái nhiều vật cản hoặc không gian thao tác hẹp, kích thước thực tế cần được đo lại vì tấm có chiều dài 2382mm và nặng hơn 32kg.
[1]
12. Hiểu lầm phổ biến về tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 Hiểu lầm
Khi chọn AIKO-A690-GRH66Dw, cần hiểu đúng công suất 690W, điều kiện STC và NOCT, cấu trúc 2 mặt kính, bifacial factor, tải cơ học, bảo hành hiệu suất và yêu cầu lắp đặt. Các thông số này cần được đọc cùng nhau, không tách riêng từng chỉ số.
Hiểu saiTấm pin 690W lúc nào cũng phát đúng 690W ngoài thực tế.
Cách hiểu đúng690W là công suất tại STC. Công suất tại NOCT của model này là 525W, vì công suất thực tế phụ thuộc bức xạ, nhiệt độ cell, gió, góc lắp đặt và điều kiện vận hành.[1]
Hiểu sai2 mặt kính nghĩa là có thể lắp bất kỳ vị trí nào mà không cần kiểm tra kết cấu.
Cách hiểu đúngModule 2 mặt kính vẫn cần hệ khung, vị trí kẹp, khoảng cách thông gió, tải gió, tải tuyết và kết cấu mái phù hợp. Cần tính toán theo điều kiện công trình và hướng dẫn lắp đặt cụ thể.[2]
Hiểu saiBifacial factor 80 ±5% nghĩa là sản lượng tự động tăng 80%.
Cách hiểu đúngBifacial factor là thông số kỹ thuật của module hai mặt. Sản lượng thực tế từ mặt sau còn phụ thuộc nền phản xạ, khoảng cách lắp, góc nghiêng, bóng che và cấu trúc đỡ bên dưới.[1]
Hiểu saiBảo hành 30 năm nghĩa là sau 30 năm tấm pin vẫn giữ nguyên công suất ban đầu.
Cách hiểu đúngBảo hành hiệu suất 30 năm có đường suy giảm. Tài liệu bảo hành ghi suy giảm năm đầu không vượt quá 1%, từ năm 2 đến 30 không vượt quá 0.35% mỗi năm, tỷ lệ giữ công suất năm 30 là 88.85%.[4]
13. Câu hỏi thường gặp về tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 FAQ
Các câu hỏi dưới đây tập trung vào công suất 690W, hiệu suất 25.5%, kích thước, khối lượng, cell N-Type ABC, 2 mặt kính, bảo hành, lắp đặt, vệ sinh, vận chuyển và hồ sơ hỗ trợ kỹ thuật của AIKO-A690-GRH66Dw.
AIKO-A690-GRH66Dw có công suất và hiệu suất bao nhiêu?
AIKO-A690-GRH66Dw có công suất cực đại 690W tại STC và 525W tại NOCT. Hiệu suất module là 25.5%. Các thông số điện tại STC gồm Voc 50.50V, Vmp 41.53V, Isc 17.28A và Imp 16.62A. Khi thiết kế hệ thống, cần dùng đồng thời các giá trị điện áp, dòng điện và công suất để tính số lượng tấm trên chuỗi.[1]AIKO-A690-GRH66Dw dùng loại cell và cấu trúc kính nào?
Tấm pin sử dụng cell N-Type ABC, số cell 132 theo bố cục 6 × 22. Cấu trúc module là dual glass với kính bán cường lực phủ coating 2.0 + 2.0mm, khung nhôm anodized và bifacial factor 80 ±5%. Đây là nhóm thông số quan trọng khi so sánh module này với các dòng mono glass hoặc các module công suất thấp hơn.[1]Kích thước và khối lượng của AIKO-A690-GRH66Dw ảnh hưởng gì khi thi công?
Kích thước của AIKO-A690-GRH66Dw là 2382 × 1134 × 30mm, khối lượng 32.5kg ±3%. Đây là tấm công suất lớn nên cần kiểm tra diện tích mái, lối đi thao tác, phương án nâng tấm, số lượng nhân sự, sức chịu tải mái và cách bố trí khung đỡ trước khi lắp đặt. Không kéo module bằng hộp nối hoặc dây cáp.[1][2]Góc nghiêng khuyến nghị khi lắp AIKO-A690-GRH66Dw là bao nhiêu?
AIKO khuyến nghị góc lắp đặt không nhỏ hơn 10°. Góc nghiêng tối ưu cần được chọn theo điều kiện địa phương, gồm bức xạ trung bình nhiều năm, bức xạ trực tiếp, bức xạ tán xạ, tốc độ gió, tải tuyết, khả năng tránh đọng nước, bụi và mục tiêu sản lượng hằng năm của hệ thống.[2]Khi lắp trên mái cần chừa khoảng cách bao nhiêu?
Với lắp đặt trên mái, khoảng cách tối thiểu giữa khung module và bề mặt mái là 10cm để hỗ trợ lưu thông không khí phía sau module. Khoảng cách tối thiểu giữa các module liền kề là 10mm. Các khoảng cách này giúp giảm tích nhiệt, hạn chế va chạm khi giãn nở nhiệt và hỗ trợ quá trình bảo trì sau lắp đặt.[2]AIKO-A690-GRH66Dw cần loại cáp và đầu nối nào?
Cáp 4mm² theo IEC, 12AWG theo UL, chiều dài +400mm, -200mm hoặc ±1400mm hoặc tùy chỉnh. Dây đồng nên có tiết diện tối thiểu 4mm², chịu 90°C, chống tia UV và bán kính uốn tối thiểu 43mm. Đầu nối cần khô, sạch và ghép kín để duy trì cấp bảo vệ.[1][2]Tấm pin AIKO-A690-GRH66Dw chịu tải cơ học ra sao?
Tải tĩnh tối đa mặt trước 5400Pa và mặt sau 2400Pa. Các giá trị tải là giá trị thử nghiệm. Khi tính tải thiết kế thực tế, cần xét tiêu chuẩn địa phương, vị trí công trình, khí hậu, hệ khung, phương án kẹp hoặc bu lông và tính toán của đơn vị kỹ thuật có chuyên môn.[1][2]Bảo hành của AIKO-A690-GRH66Dw gồm những gì?
AIKO-A690-GRH66Dw thuộc nhóm Dual Glass Bifacial Modules AIKO-Axxx-GRH66Dw trong tài liệu bảo hành. Sản phẩm có chính sách 15 năm bảo hành sản phẩm và 30 năm bảo hành hiệu suất. Suy giảm năm đầu không vượt quá 1%, suy giảm từ năm 2 đến năm 30 không vượt quá 0.35% mỗi năm, tỷ lệ giữ công suất năm 30 là 88.85%.[4]Cần vệ sinh tấm pin AIKO-A690-GRH66Dw thế nào?
Tài liệu khuyến nghị vệ sinh bằng nước sạch và miếng bọt biển mềm, không dùng chất tẩy chứa axit hoặc kiềm, không dùng bàn chải thô. Nước vệ sinh nên có pH 6 đến 8, độ cứng calcium carbonate nhỏ hơn 600mg/L và áp lực nước tối đa 4MPa. Nên vệ sinh vào sáng sớm, chiều muộn hoặc lúc ánh sáng yếu.[2]Khi mở kiện tấm pin AIKO cần lưu ý gì?
Hướng dẫn mở kiện yêu cầu dụng cụ gồm dao cắt, găng tay và xe nâng. Nhân sự tối thiểu 2 người, tiêu chuẩn 3 người. Không mở kiện ngoài trời khi mưa vì thùng carton có thể mềm và bung ra. Khi di chuyển module, cần đeo găng, giữ cạnh khung bên trong, tránh chạm tay vào bề mặt kính để không để lại dấu vân tay.[3]14. Giá tấm pin AIKO-A690-GRH66Dw Aiko 690WP Stellar 2N+66 và nhận báo giá Báo giá
Giá AIKO-A690-GRH66Dw phụ thuộc thời điểm, số lượng tấm pin, hình thức mua theo lô hay lắp trọn gói, chi phí giao hàng, vị trí công trình, phương án bốc dỡ, hệ khung, inverter ghép nối, vật tư DC/AC và điều kiện thi công thực tế. Việt Nam Solar tư vấn cấu hình phù hợp và báo giá rõ hạng mục.
Với tấm pin Aiko 690WP, khách hàng nên tách rõ nhu cầu mua theo số lượng tấm pin và nhu cầu lắp trọn gói hệ điện mặt trời. Báo giá theo số lượng tấm cần xác nhận đúng mã AIKO-A690-GRH66Dw, số lượng tấm, quy cách đóng gói, tình trạng hàng, bảo hành, chứng từ và phương án giao nhận. Lắp trọn gói cần khảo sát mái, tải trọng, hướng nắng, khung đỡ, inverter, dây DC, thiết bị bảo vệ, tủ điện và chi phí nhân công.
SỐ LƯỢNG TẤM PIN
Giá tấm pin AIKO-A690-GRH66Dw
Phù hợp khi khách hàng cần mua tấm pin theo số lượng để thay thế, bổ sung hệ thống hoặc giao cho đội kỹ thuật đang thi công. Báo giá cần xác nhận đúng model, số lượng tấm, quy cách đóng gói, chi phí vận chuyển và hồ sơ bảo hành. Gọi hotline 088.60.60.660
TRỌN GÓI
Giá hệ điện mặt trời dùng tấm Aiko 690WP
Phù hợp khi khách hàng muốn lắp hệ điện mặt trời hoàn chỉnh. Báo giá phụ thuộc số lượng tấm, diện tích mái, loại mái, hệ khung, inverter, dây DC, dây AC, thiết bị bảo vệ, vị trí thi công và yêu cầu nghiệm thu. Gửi yêu cầu báo giá
Thông tin nên gửi để nhận báo giá nhanh hơnQuý khách nên gửi hóa đơn điện gần nhất, ảnh mái, kích thước mái, địa chỉ công trình, nhu cầu mua theo số lượng tấm pin hay lắp trọn gói, số lượng tấm dự kiến và thời gian thi công mong muốn. Với tấm AIKO-A690-GRH66Dw, nên gửi thêm thông tin lối vận chuyển và vị trí tập kết hàng.
Tài liệu tham khảo Nguồn
Các tài liệu dưới đây là nguồn tham khảo cho thông số kỹ thuật, hướng dẫn lắp đặt, mở kiện, bảo trì, xử lý bất thường và chính sách bảo hành trong bài viết.
- 1AIKO. (2025). Datasheet AIKO-A690-GRH66Dw, Stellar 2N+66, AIKO-A-GRH66Dw, V4.2_202511_DsDr__EN.
- 2AIKO. (2025). AIKO PV Modules Installation Manual, 2506V19.
- 3Shenzhen Aiko Digital Energy Technology Co., Ltd. (2025). Unpacking And Unloading Instruction For PV Module of Aikosolar.
- 4AIKO. (n.d.). N-Type ABC Module Warranty, Standard Modules.
- 5Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
