BYD Haohan – Pin Lưu Trữ Điện Lithium BYD Haohan 7284kWh – 14568kWh

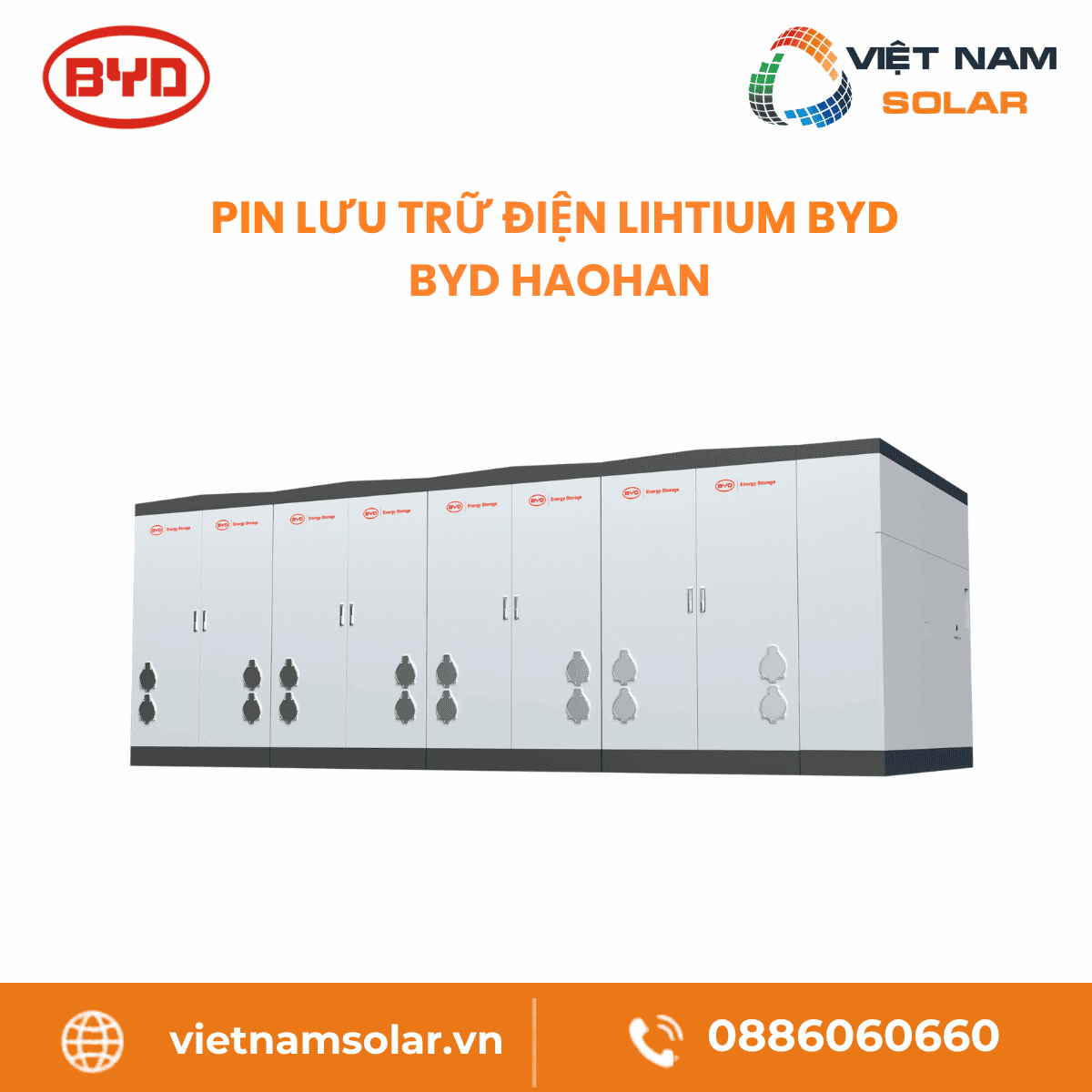

BYD Energy Storage · Pin Blade LFP · BYD HaohanBYD Haohan là hệ pin lưu trữ điện lithium BYD dạng container cho dự án siêu lớn, xây trên Pin Blade cell LFP với cell dung lượng lớn nhất 2.710Ah. Hệ có ba cấu hình XN2C-B7284, XN4C-B14568-R4 và XN4C-B14568-R8 với năng lượng danh định 7.284kWh và 14.568kWh.[1]
Trong diện tích một container 20ft, BYD Haohan đạt dung lượng tương đương 10MWh và tỉ lệ thể tích cell trên hệ Vcts 52,1%. Toàn hệ đạt cấp bảo vệ IP66, làm mát bằng chất lỏng và độ ồn ở 1m không vượt 75 dBA.[1]
BYD Haohan đạt bộ tiêu chuẩn IEC 62619, IEC 62620, IEC 63056, UL 9540, UL 9540A, UL 1973, UN 38.3, UN 3480 và dấu CE, kèm hệ phát hiện cháy.[1]
Việt Nam Solar phân phối chính hãng BYD Haohan và tư vấn chọn cấu hình R4 hay R8 theo công suất và thời lượng xả của dự án.[3][1]
📚 Danh mục bài viết
1. BYD Haohan là gì và vì sao phù hợp dự án lưu trữ điện quy mô lớn ?
BYD Haohan là hệ pin lưu trữ điện lithium BYD dạng container cho dự án siêu lớn, dùng Pin Blade cell LFP.[1] Hệ có ba cấu hình với năng lượng danh định 7.284kWh và 14.568kWh, ghép được để đạt quy mô dự án.[1]
Toàn hệ chạy làm mát chất lỏng, đạt cấp bảo vệ IP66 và tuân thủ bộ tiêu chuẩn an toàn quốc tế.[1]
Pin Blade dung lượng lớn nhất.
BYD Haohan dùng Pin Blade cell LFP với dung lượng cell 2.710Ah, mức lớn nhất trong dòng Blade.[1] Cell lớn giúp giảm số kết nối và tăng độ tin cậy cụm pin.[1]
Mật độ năng lượng thể tích cao.
Hệ đạt mật độ năng lượng thể tích hàng đầu và tỉ lệ thể tích cell trên hệ Vcts 52,1%.[1] Trong một container 20ft, dung lượng tương đương đạt 10MWh.[1]
An toàn nhiều lớp.
Cell LFP kết hợp hệ phát hiện cháy trên mỗi khối.[1] Hệ đạt IEC 62619, UL 9540, UL 9540A, UL 1973 cùng nhiều tiêu chuẩn khác.[1]
Cấp bảo vệ IP66.
Toàn hệ đạt IP66, mức bảo vệ chống bụi chống nước cao cho lắp đặt ngoài trời.[1] Dải nhiệt vận hành từ -30°C đến +55°C.[1]
2. Bảng thông số kỹ thuật chi tiết BYD Haohan 7284kWh đến 14568kWh
BYD Haohan có ba cấu hình dùng chung cell LFP và làm mát chất lỏng, chỉ khác nhau ở quy mô và công suất.[1] Cấu hình XN2C-B7284 đạt 7.284kWh với công suất 1.821kW, hai cấu hình XN4C-B14568 đạt 14.568kWh.[1]
Bản R4 cho công suất 3.642kW còn bản R8 cho công suất 1.820kW, tương ứng thời lượng xả khoảng 4 giờ và 8 giờ.[1]
⚙ DC Data / Thông số phần một chiều
⚙ General Data / Thông số chung
3. Công nghệ Pin Blade LFP và nền tảng an toàn của BYD Haohan
An toàn của BYD Haohan bắt đầu từ Pin Blade cell LFP, dòng pin ổn định nhiệt của BYD.[1] Mỗi khối tích hợp hệ phát hiện cháy để giám sát sự cố nhiệt sớm.[1]
Hệ đạt bộ tiêu chuẩn an toàn quốc tế gồm IEC 62619, IEC 63056, UL 9540, UL 9540A, UL 1973 và UN 38.3.[1]
Pin Blade cell LFP.
Cell LFP có độ ổn định nhiệt cao, nền tảng cho mức an toàn của BYD Haohan.[1] Cell Blade 2.710Ah giảm số mối nối trong cụm pin.[1]
Hệ phát hiện cháy.
Mỗi khối kèm hệ phát hiện cháy tích hợp.[1] Hệ giám sát nhằm cảnh báo sự cố nhiệt trong cụm pin.[1]
Chứng nhận UL 9540 và UL 9540A.
Hệ đạt UL 9540 cho hệ lưu trữ và UL 9540A cho thử lan truyền nhiệt.[1] Cell đạt thêm UL 1973, IEC 62619, IEC 62620 và IEC 63056.[1]
Cấp bảo vệ IP66.
Toàn hệ đạt IP66, mức chống bụi chống nước cao cho lắp ngoài trời.[1] Dải nhiệt vận hành từ -30°C đến +55°C.[1]
4. Ba cấu hình XN2C, XN4C và thiết kế container BYD Haohan
BYD Haohan đóng gói trong khối container, gồm ba cấu hình khác nhau về quy mô và thời lượng xả.[1] Bản XN2C-B7284 nặng 55,5 tấn, hai bản XN4C-B14568 nặng khoảng 108 tấn.[1]
Vỏ container sơn màu tiêu chuẩn RAL 9003 cho toàn bộ cấu hình.[1]
Cấu hình XN2C-B7284.
Bản nhỏ đạt 7.284kWh, công suất 1.821kW, khối lượng 55,5 tấn.[1] Bản này phù hợp dự án quy mô vừa cần một khối gọn.[1]
Cấu hình XN4C-B14568-R4.
Bản đầy đủ đạt 14.568kWh, công suất 3.642kW, khối lượng 108,5 tấn.[1] Bản R4 thiên về công suất, thời lượng xả khoảng 4 giờ.[1]
Cấu hình XN4C-B14568-R8.
Bản đầy đủ đạt 14.568kWh, công suất 1.820kW, khối lượng 108,0 tấn.[1] Bản R8 thiên về thời lượng, xả khoảng 8 giờ.[1]
Thiết kế container.
Các khối theo dạng container tiêu chuẩn, thuận tiện vận chuyển và bố trí.[1] Trong diện tích 20ft, dung lượng tương đương đạt 10MWh.[1]
5. Trọn bộ tài liệu kỹ thuật chính hãng của BYD Haohan
Bộ tài liệu BYD Haohan giúp bạn kiểm chứng thông số trước khi chọn cấu hình.[1] Việt Nam Solar tổng hợp datasheet chính hãng cùng liên kết thương hiệu và danh mục cửa hàng.[3][1]
Bạn đối chiếu dung lượng, công suất, tiêu chuẩn an toàn và điều kiện vận hành của ba cấu hình.[1]
6. Dung lượng, công suất và thời lượng xả của BYD Haohan
BYD Haohan có năng lượng danh định 7.284kWh ở bản nhỏ và 14.568kWh ở hai bản đầy đủ.[1] Công suất trải từ 1.820kW đến 3.642kW tùy cấu hình.[1]
Cùng mức 14.568kWh, bản R4 cho 3.642kW còn bản R8 cho 1.820kW, phục vụ hai nhu cầu khác nhau.[1]
Năng lượng danh định.
Bản XN2C-B7284 đạt 7.284kWh, hai bản XN4C-B14568 đạt 14.568kWh.[1] Đây là năng lượng đầu đời của cụm pin.[1]
Công suất bản R4.
Bản XN4C-B14568-R4 đạt 3.642kW, bản XN2C-B7284 đạt 1.821kW.[1] Nhóm R4 thiên về công suất trên cùng mức năng lượng.[1]
Công suất bản R8.
Bản XN4C-B14568-R8 đạt 1.820kW.[1] Nhóm R8 thiên về thời lượng xả với công suất thấp hơn.[1]
Thời lượng xả.
Bản R4 xả khoảng 4 giờ, bản R8 xả khoảng 8 giờ theo tỉ lệ năng lượng trên công suất.[1] Bạn chọn theo hồ sơ tải của dự án.[1]
7. Cơ chế làm mát chất lỏng và dải nhiệt độ vận hành BYD Haohan
BYD Haohan dùng cơ chế làm mát chất lỏng để kiểm soát nhiệt cụm pin.[1] Hệ vận hành trong dải nhiệt từ -30°C đến +55°C và độ ẩm từ 5% đến 100%.[1]
Độ ồn đo ở 1m không vượt 75 dBA và độ cao làm việc tối đa 3.000m.[1]
Làm mát chất lỏng.
Toàn bộ ba cấu hình dùng làm mát chất lỏng.[1] Cơ chế này giữ nhiệt cụm pin trong ngưỡng an toàn khi tải cao.[1]
Dải nhiệt -30 đến +55°C.
Hệ làm việc trong dải nhiệt môi trường từ -30°C đến +55°C.[1] Dải rộng giúp triển khai ở nhiều vùng khí hậu.[1]
Ngưỡng giảm công suất.
Hệ giảm công suất khi nhiệt độ môi trường trên +45°C.[1] Đây là cơ chế bảo vệ cell trong điều kiện nắng nóng.[1]
Độ ẩm 5 đến 100%.
Hệ chịu độ ẩm tương đối từ 5% đến 100%.[1] Cùng cấp IP66, thiết bị phù hợp môi trường ngoài trời.[1]
8. Cấp bảo vệ IP66 và hệ phát hiện cháy trên BYD Haohan
BYD Haohan đạt cấp bảo vệ IP66, mức chống bụi chống nước cao cho lắp đặt ngoài trời.[1] Mỗi khối kèm hệ phát hiện cháy để giám sát sự cố nhiệt.[1]
Kết hợp cell LFP và bộ tiêu chuẩn an toàn quốc tế, hệ hướng tới vận hành lâu dài ngoài trời.[1]
Cấp bảo vệ IP66.
Toàn hệ đạt IP66, chống bụi hoàn toàn và chống nước áp lực.[1] Đây là mức bảo vệ cao cho thiết bị lưu trữ ngoài trời.[1]
Hệ phát hiện cháy.
Mỗi khối tích hợp hệ phát hiện cháy.[1] Hệ cảnh báo sớm khi có dấu hiệu sự cố nhiệt.[1]
9. Kết nối Ethernet, Modbus TCP/IP và quản lý cụm pin BYD Haohan
BYD Haohan giao tiếp qua cổng Ethernet với giao thức Modbus TCP/IP.[1] Chuẩn mở này thuận tiện tích hợp với hệ giám sát và điều khiển của dự án.[1]
Nguồn phụ trợ dùng 400/480V AC, 50/60Hz, 3P4W cấp cho hệ làm mát và điều khiển.[1]
Cổng Ethernet.
Hệ dùng cổng truyền thông Ethernet cho kết nối tốc độ cao.[1] Cổng chuẩn giúp đấu nối vào hạ tầng mạng của dự án.[1]
Giao thức Modbus TCP/IP.
Hệ dùng giao thức Modbus TCP/IP.[1] Chuẩn mở này tương thích với nhiều hệ giám sát và SCADA.[1]
Nguồn phụ trợ.
Nguồn phụ trợ dùng 400/480V AC, 50/60Hz, 3P4W.[1] Nguồn này cấp cho hệ làm mát chất lỏng và điều khiển.[1]
Công suất đỉnh nguồn phụ.
Công suất đỉnh nguồn phụ ở 45°C và PF0.9 từ 25,8kW đến 57,2kW theo cấu hình.[1] Số liệu này là cơ sở tính nguồn cấp phụ trợ.[1]
10. Việt Nam Solar, nhà phân phối chính hãng BYD Haohan tại Việt Nam
Việt Nam Solar phân phối chính hãng pin lưu trữ điện lithium BYD, trong đó có dòng BYD Haohan cho dự án siêu lớn.[3] Đội ngũ kỹ sư tư vấn chọn cấu hình R4 hay R8 theo yêu cầu công suất và thời lượng xả của dự án.[1]
Khách hàng được hỗ trợ đối chiếu dung lượng, công suất, tiêu chuẩn an toàn và phương án bố trí container trước khi triển khai.[1][3]
11. Các ứng dụng thực tế của hệ pin lưu trữ BYD Haohan
BYD Haohan hướng tới dự án lưu trữ cần dung lượng megawatt giờ trong khối container.[1] Mật độ năng lượng thể tích cao giúp đạt dung lượng lớn trên diện tích nhỏ.[1]
Dải nhiệt rộng và bộ chuẩn an toàn quốc tế giúp thiết bị phù hợp nhiều môi trường triển khai.[1]
Dự án lưu trữ quy mô lớn.
Mỗi khối cấp từ 7.284kWh đến 14.568kWh cho nhu cầu lưu trữ lớn.[1] Nhiều khối ghép lại đạt dung lượng cấp dự án.[1]
Tối ưu diện tích đất.
Dung lượng 20ft tương đương 10MWh và tỉ lệ Vcts 52,1% giúp tiết kiệm mặt bằng.[1] Thiết kế này phù hợp dự án có quỹ đất hạn chế.[1]
12. Những hiểu lầm thường gặp khi chọn BYD Haohan
BYD Haohan dễ bị hiểu như một khối pin đơn giản, trong khi đây là hệ container megawatt giờ với yêu cầu triển khai riêng.[1] Bốn hiểu lầm phổ biến xoay quanh cấu hình, điều kiện vận hành, cấp bảo vệ và cách chọn theo nhu cầu.[1]
Nắm đúng các điểm này giúp bạn chọn cấu hình và bố trí công trình chính xác ngay từ đầu.[1]
Hiểu sai: Ba cấu hình giống nhau.
Vì cùng tên Haohan nên dễ nghĩ ba cấu hình như nhau.
Cách hiểu đúng: Khác quy mô và công suất.
XN2C-B7284 đạt 7.284kWh, hai bản XN4C-B14568 đạt 14.568kWh, và bản R4 cho 3.642kW còn bản R8 cho 1.820kW.[1]
Hiểu sai: IP66 nên đặt ở đâu cũng được.
Cấp bảo vệ IP hay bị hiểu là thiết bị chịu mọi vị trí và điều kiện.
Cách hiểu đúng: Vẫn cần nền móng và điều kiện lắp.
IP66 chống bụi chống nước, nhưng hệ container nặng tới 108 tấn vẫn cần nền móng đạt tải và mặt bằng phù hợp.[1]
Hiểu sai: Chạy công suất tối đa ở mọi điều kiện.
Có suy nghĩ hệ giữ nguyên công suất bất kể nhiệt độ và độ cao.
Cách hiểu đúng: Có ngưỡng giảm công suất.
Hệ giảm công suất khi nhiệt độ trên +45°C hoặc độ cao trên 2.000m.[1]
13. Giải đáp câu hỏi thường gặp về BYD Haohan
Khách hàng tìm hiểu BYD Haohan thường hỏi tám vấn đề về dung lượng, cell, cấu hình, thời lượng, làm mát, nhiệt độ, an toàn và truyền thông.[1] Ba con số cần nhớ là năng lượng 7.284 đến 14.568kWh, công suất 1.820 đến 3.642kW và cấp bảo vệ IP66.[1]
Các câu trả lời dưới đây bám theo thông số ba cấu hình để bạn đối chiếu nhanh.[1]
14. Giá bán và cách nhận báo giá BYD Haohan cho dự án
Giá BYD Haohan phụ thuộc trước hết vào cấu hình dung lượng và nhóm công suất R4 hay R8.[1] Các yếu tố còn lại gồm số khối container ghép, vận chuyển, vật tư đấu nối và công lắp đặt.[1]
Chi phí trọn gói còn thay đổi theo vị trí công trình và tiến độ giao hàng của dự án.[1][3]
Nhận báo giá nhanh
Gọi Việt Nam Solar để kiểm tra giá BYD Haohan theo cấu hình, số khối, chứng từ và phương án giao hàng.
Gửi cấu hình qua email
Gửi nhu cầu dung lượng, công suất, thời lượng xả và vị trí lắp đặt để được kiểm tra và báo giá.
Tư vấn kỹ thuật
Đội kỹ thuật hỗ trợ chọn cấu hình R4 hay R8, bố trí container, nguồn phụ trợ và hồ sơ nghiệm thu.
