Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) - Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập

Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) – Cáp Chuyên Dụng Cho Solar

📋

Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) - Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập

88 ₫

Đã bán 1.613
DC

Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7)

Cáp DC chuyên dụng cho hệ thống điện mặt trời · DC1500V · Tiết diện 10mm² · Màu đen và đỏ
Bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) – Cáp Chuyên Dụng Cho Solar gồm cấu tạo ruột dẫn, lớp trong, lớp vỏ ngoài, đặc tính cơ học, đặc tính điện, tiêu chuẩn, nội dung in trên thân cáp, quy cách đóng gói và thông tin phê duyệt bản vẽ.
Điện áp định mức
DC1500V
Dùng cho hệ điện mặt trời
Tiết diện ruột dẫn
10mm²
Đồng bện mạ thiếc
Dòng điện tối đa
98A
Ở điều kiện 30°C
Tiêu chuần cáp
AD7
Chịu được nước ngập tạm thời
General Information / Thông tin chung
Cable Type / Chủng loại cáp 62930 IEC131 / H1Z2Z2-K 10mm²
Rated Voltage / Điện áp định mức DC1500V
Revision / Phiên bản tài liệu A/1
Form No. / Mã biểu mẫu B274
Construction D.W.G / Bản vẽ cấu tạo D.W.G
Conductor / Ruột dẫn
Conductor Cross-sectional Area / Tiết diện ruột dẫn 10mm²
Material / Vật liệu ruột dẫn Stranded Tinned Copper / Đồng bện mạ thiếc
Conductor Size / Quy cách ruột dẫn 77/0.39mm
Approx. Stranded OD / Đường kính ngoài xấp xỉ của ruột dẫn bện 3.95mm
Inner Layer / Lớp cách điện
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.70mm
Min Thickness / Độ dày tối thiểu 0.53mm
OD / Đường kính ngoài 5.45 ± 0.15mm
Color / Màu sắc Black / Đen
Outer Layer / Lớp vỏ ngoài
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.80mm
Min Thickness / Độ dày tối thiểu 0.58mm
OD / Đường kính ngoài 7.20 ± 0.20mm
Color / Màu sắc Black / Đen
Layer Structure / Cấu trúc lớp Inner and outer layer is inseparable / Lớp trong và lớp vỏ ngoài không thể tách rời
Mechanical Characteristics / Đặc tính cơ học
Elongation Un-aged, Inner Layer / Độ giãn dài chưa lão hóa, lớp trong ≥125%
Elongation Un-aged, Outer Layer / Độ giãn dài chưa lão hóa, lớp vỏ ngoài ≥125%
Strength, Inner Layer / Độ bền kéo, lớp trong ≥8MPa
Strength, Outer Layer / Độ bền kéo, lớp vỏ ngoài ≥8MPa
Cold Bend Test / Thử uốn lạnh -40 ± 2.0°C × 16h, No cracking / Không nứt
Flame Test / Thử cháy IEC60332-1-2 PASS
Rated Temperature / Nhiệt độ định mức -40°C đến +90°C
Thermal Endurance Properties / Độ bền nhiệt Elongation ≥50%, Temperature index ≥120
Electrical Characteristics / Đặc tính điện
Max. Conductor DC Resistance at 20°C / Điện trở một chiều tối đa của ruột dẫn tại 20°C ≤1.95Ω/km
Dielectric Strength / Độ bền điện môi 6.5kV / 5min
Spark Test / Thử tia lửa điện 10000VAC
Insulation Resistance at 20°C / Điện trở cách điện tại 20°C ≥489MΩ·km
Max. Current at 30°C / Dòng điện tối đa tại 30°C 98A
Standard / Tiêu chuẩn
Product Standard Certification / Chứng nhận tiêu chuẩn sản phẩm R50477532 & R50477533
Reference Standard / Tiêu chuẩn tham chiếu EN50618 & IEC62930
Marking / Nội dung in trên thân cáp
Cable Marking / Nội dung in SK-R TÜV 62930 IEC131/H1Z2Z2-K 10mm² IEC62930/EN50618 Dca AD7 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *
Fire Reaction Class / Cấp phản ứng với lửa Dca
Water Resistance Class / Cấp chịu nước AD7
Material Safety / Đặc tính vật liệu an toàn Halogen Free, Low Smoke / Không halogen, ít khói
Meter Marking / Đánh dấu mét 0, 1, 2… đến 99999
Packing / Quy cách đóng gói
Standard Packing / Đóng gói tiêu chuẩn 250m, 500m, 1000m
Other Delivery Method / Phương thức giao hàng khác Consulting if delivering in other ways / Tư vấn riêng nếu cần hình thức giao hàng khác
Document Note / Ghi chú tài liệu
Part No. / Mã sản phẩm PVG-T0110M-07201
Serial No. / Số seri 001
Drawing / Người lập bản vẽ Zooey
Checked / Người kiểm tra Max
Approved / Người phê duyệt Defree
Date Approved / Ngày phê duyệt 2025/5/19


VNS

Nội dung được biên soạn từ bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7).
Liên hệ Việt Nam Solar, Hotline 088.60.60.660 để được tư vấn dây DC Sunkean chính hãng.

Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , , Thẻ: ,
× Đóng
1 / 2
Featured image
Product image

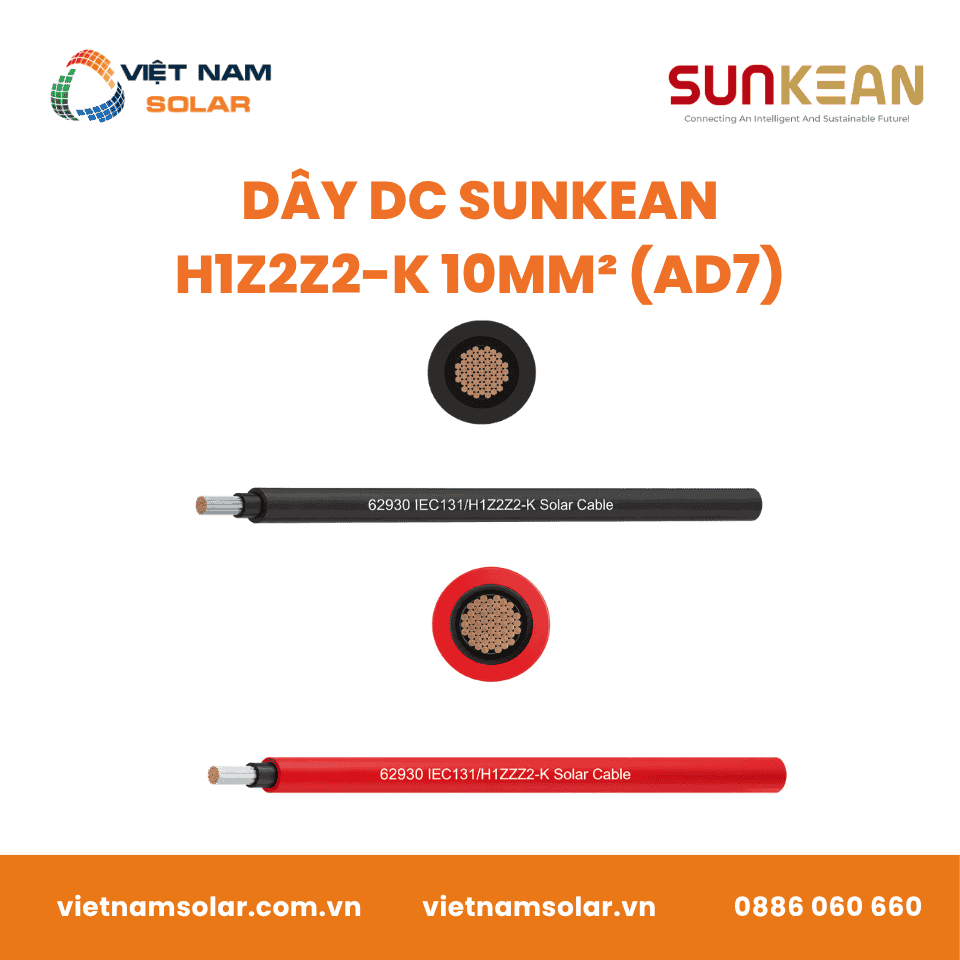

Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) – Cáp Chuyên Dụng Cho Solar

Cáp DC Solar AD7Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) là cáp quang điện chuyên dụng cho hệ thống điện mặt trời, dùng chủ yếu ở phía dòng điện một chiều DC để kết nối tấm pin, đầu nối, hộp gom chuỗi, inverter và các thiết bị điện trong hệ PV.[1][2]

Sản phẩm có điện áp định mức DC1500V, ruột dẫn đồng mạ thiếc bện 77/0.39, đường kính ngoài 7.20±0.20mm, điện trở ruột dẫn tối đa ≤1.95Ω/km, dòng điện tối đa ở 30°C là 98A, cấp chịu nước AD7 và marking H1Z2Z2-K theo EN50618 & IEC62930.[2][5][7]

DC1500VĐiện áp định mức
10mm²Tiết diện ruột dẫn
98ADòng tối đa ở 30°C
AD7Cấp chịu nước
Dây 10mm² phù hợp cho tuyến DC cần dòng tải lớn hơn dây 4mm² hoặc 6mm². Khi chọn dây, cần xét chiều dài tuyến, dòng chuỗi, cách đi dây, nhiệt độ môi trường, đầu nối, bán kính uốn, kẹp cố định và yêu cầu sụt áp của hệ thống.[1][2][8]
Đến phần:
1. Tính năng
2. Thông số
3. An toàn
4. Nhận diện
5. Tài liệu
6. Lắp đặt
7. Ứng dụng
8. Lỗi
9. Bảo hành
10. VNS
11. Đánh giá
12. Hiểu lầm
13. Hỏi đáp
14. Báo giá
Danh mục bài viết
1. Tính năng nổi bật
2. Thông số kỹ thuật
3. Biểu tượng cảnh báo và thông tin an toàn
4. Mở hộp, cấu tạo và nhận diện sản phẩm
5. Tài liệu kỹ thuật chính hãng
6. Lắp đặt và đấu nối
7. Ứng dụng thực tế
8. Xử lý sự cố và lỗi thường gặp
9. Chính sách bảo hành và tuổi thọ
10. Việt Nam Solar
11. Đánh giá thực tế
12. Hiểu lầm phổ biến
13. Hỏi đáp đầy đủ
14. Giá và nhận báo giá

1. Tính năng nổi bật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Tính năng

Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) phù hợp cho tuyến DC điện mặt trời cần dây tiết diện lớn, giảm tổn hao trên đường dây và đáp ứng hồ sơ kỹ thuật theo nhóm tiêu chuẩn EN50618, IEC62930, Dca, AD7.[1][2][5]

Điện áp DC1500V

Dùng cho hệ thống điện mặt trời phía DC, phù hợp các cấu hình chuỗi pin có điện áp cao trong giới hạn thiết kế.

Ruột dẫn 10mm²

Ruột dẫn đồng mạ thiếc bện, quy cách 77/0.39mm, giúp tăng khả năng dẫn điện và phù hợp tuyến dây cần dòng lớn hơn.

Dòng tối đa 98A

Dòng điện tối đa tại 30°C là 98A. Khi dùng thực tế cần xét nhiệt độ, cách đi dây và chiều dài tuyến.

Vỏ XLPO hai lớp

Lớp trong và lớp vỏ ngoài đều dùng XLPO, có khả năng chịu môi trường ngoài trời tốt trong hệ điện mặt trời.

Cấp AD7

Phù hợp nhiều tuyến dây ngoài trời, mái nhà, máng cáp, ống luồn và hệ mặt đất. Không dùng cho ngâm nước vĩnh viễn.[2]

Nội dung in trên thân cáp

Thân cáp thể hiện H1Z2Z2-K 10mm², IEC62930/EN50618, Dca, AD7, DC1500V, -40°C, halogen free, low smoke.

diem noi bat day dc sunkean h1z2z2 k 10mm² ad7 cap chuyen dung cho solar

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

2. Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Thông số

DC

Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7)

Cáp DC chuyên dụng cho hệ thống điện mặt trời · DC1500V · Tiết diện 10mm² · Màu đen và đỏ
Bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) – Cáp Chuyên Dụng Cho Solar gồm cấu tạo ruột dẫn, lớp trong, lớp vỏ ngoài, đặc tính cơ học, đặc tính điện, tiêu chuẩn, nội dung in trên thân cáp, quy cách đóng gói và thông tin phê duyệt bản vẽ.[1]
Điện áp định mức
DC1500V
Dùng cho hệ điện mặt trời
Tiết diện ruột dẫn
10mm²
Đồng mạ thiếc bện
Dòng điện tối đa
98A
Ở điều kiện 30°C
Màu dây
Đen/Đỏ
Phân cực âm và dương
General Information / Thông tin chung
Cable Type / Chủng loại cáp 62930 IEC131 / H1Z2Z2-K 10mm²
Rated Voltage / Điện áp định mức DC1500V
Revision / Phiên bản tài liệu A/1
Form No. / Mã biểu mẫu B274
Construction D.W.G / Bản vẽ cấu tạo D.W.G
Conductor / Ruột dẫn
Conductor Cross-sectional Area / Tiết diện ruột dẫn 10mm²
Material / Vật liệu ruột dẫn Stranded Tinned Copper / Đồng mạ thiếc bện
Conductor Size / Quy cách ruột dẫn 77/0.39mm
Approx. Stranded OD / Đường kính ngoài xấp xỉ của ruột dẫn bện 3.95mm
Inner Layer / Lớp cách điện
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.70mm
Min Thickness / Độ dày tối thiểu 0.53mm
OD / Đường kính ngoài 5.45 ± 0.15mm
Color / Màu sắc Black / Đen
Outer Layer / Lớp vỏ ngoài
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.80mm
Min Thickness / Độ dày tối thiểu 0.58mm
OD / Đường kính ngoài 7.20 ± 0.20mm
Color / Màu sắc Black / Đen
Layer Structure / Cấu trúc lớp Inner and outer layer is inseparable / Lớp trong và lớp vỏ ngoài không thể tách rời
Mechanical Characteristics / Đặc tính cơ học
Elongation Un-aged, Inner Layer / Độ giãn dài chưa lão hóa, lớp trong ≥125%
Elongation Un-aged, Outer Layer / Độ giãn dài chưa lão hóa, lớp vỏ ngoài ≥125%
Strength, Inner Layer / Độ bền kéo, lớp trong ≥8MPa
Strength, Outer Layer / Độ bền kéo, lớp vỏ ngoài ≥8MPa
Cold Bend Test / Thử uốn lạnh -40 ± 2.0°C × 16h, No cracking / Không nứt
Flame Test / Thử cháy IEC60332-1-2 PASS
Rated Temperature / Nhiệt độ định mức -40°C đến +90°C
Thermal Endurance Properties / Độ bền nhiệt Elongation ≥50%, Temperature index ≥120
Electrical Characteristics / Đặc tính điện
Max. Conductor DC Resistance at 20°C / Điện trở một chiều tối đa của ruột dẫn tại 20°C ≤1.95Ω/km
Dielectric Strength / Độ bền điện môi 6.5kV / 5min
Spark Test / Thử tia lửa điện 10000VAC
Insulation Resistance at 20°C / Điện trở cách điện tại 20°C ≥489MΩ·km
Max. Current at 30°C / Dòng điện tối đa tại 30°C 98A
Standard / Tiêu chuẩn
Product Standard Certification / Chứng nhận tiêu chuẩn sản phẩm R50477532 & R50477533
Reference Standard / Tiêu chuẩn tham chiếu EN50618 & IEC62930
Marking / Nội dung in trên thân cáp
Cable Marking / Nội dung in SK-R TÜV 62930 IEC131/H1Z2Z2-K 10mm² IEC62930/EN50618 Dca AD7 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *
Fire Reaction Class / Cấp phản ứng với lửa Dca
Water Resistance Class / Cấp chịu nước AD7
Material Safety / Đặc tính vật liệu an toàn Halogen Free, Low Smoke / Không halogen, ít khói
Meter Marking / Đánh dấu mét 0, 1, 2… đến 99999
Packing / Quy cách đóng gói
Standard Packing / Đóng gói tiêu chuẩn 250m, 500m, 1000m
Other Delivery Method / Phương thức giao hàng khác Consulting if delivering in other ways / Tư vấn riêng nếu cần hình thức giao hàng khác
Document Note / Ghi chú tài liệu
Part No. / Mã sản phẩm PVG-T0110M-07201
Serial No. / Số seri 001
Drawing / Người lập bản vẽ Zooey
Checked / Người kiểm tra Max
Approved / Người phê duyệt Defree
Date Approved / Ngày phê duyệt 2025/5/19


VNS

Nội dung được biên soạn từ bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7).
Liên hệ Việt Nam Solar, Hotline 088.60.60.660 để được tư vấn dây DC Sunkean chính hãng.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

3. Biểu tượng cảnh báo và thông tin an toàn trên dây An toàn

Dây DC solar làm việc ở phía điện một chiều nên cần kiểm tra đúng chủng loại, đúng tiết diện, đúng đầu nối, đúng cực tính và đúng thông số điện áp trước khi đóng điện.[1][2]
Nội dung in trên thân cáp: SK-R TÜV 62930 IEC131/H1Z2Z2-K 10mm² IEC62930/EN50618 Dca AD7 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *

H1Z2Z2-K

Chủng loại cáp DC solar dùng cho hệ thống điện mặt trời.

DC1500V

Điện áp định mức cần phù hợp thiết kế chuỗi pin và thiết bị DC.

AD7

Cấp chịu nước phù hợp môi trường ngoài trời, không dùng cho ngâm nước vĩnh viễn.[2]

Dca

Phân loại phản ứng với lửa theo nhóm chứng nhận CPR của dòng H1Z2Z2-K.[5]

-40°C đến +90°C

Dải nhiệt độ định mức phù hợp môi trường ngoài trời trong hệ solar.

Halogen Free Low Smoke

Vật liệu không halogen, ít khói, phù hợp yêu cầu an toàn vật liệu trong công trình.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

4. Mở hộp, cấu tạo và nhận diện sản phẩm Nhận diện

Khi nhận hàng, cần kiểm tra thân dây, marking, màu dây, bề mặt vỏ, độ nguyên vẹn của cuộn dây và thông tin chứng từ kèm theo. Mục tiêu là tránh nhầm tiết diện, nhầm loại dây hoặc dùng sai đầu nối.[1]
Hạng mục Nội dung kiểm tra Ghi chú
Tiết diện Đúng H1Z2Z2-K 10mm². Không nhầm 4mm² hoặc 6mm².
Ruột dẫn Đồng mạ thiếc bện, quy cách 77/0.39mm. Phù hợp thông số bảng kỹ thuật.
Lớp trong XLPO, OD 5.45 ± 0.15mm. Không tách rời lớp vỏ ngoài.
Lớp ngoài XLPO, OD 7.20 ± 0.20mm. Kiểm tra không trầy sâu, không nứt.
Marking Có IEC62930/EN50618, Dca, AD7, DC1500V. Dùng để đối chiếu nhanh khi nghiệm thu.

gioi thieu day dc sunkean h1z2z2 k 10mm² ad7 cap chuyen dung cho solar

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

5. Tài liệu kỹ thuật chính hãng Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Tài liệu

📋

Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 10mm² (AD7)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) – Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙
Tài liệu PDF sản phẩm
▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙
Tài liệu web và tra cứu
▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

6. Lắp đặt và đấu nối Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Lắp đặt

Khi lắp đặt dây DC 10mm², cần tính đúng chiều dài tuyến, chọn đúng đầu nối, giữ đúng bán kính uốn, cố định dây chắc chắn và tránh đặt đầu nối ở vị trí đọng nước.[1][2]
1

Xác định tuyến dây

Đo chiều dài từ tấm pin đến inverter hoặc combiner box, tính số mét dây đỏ và dây đen theo từng chuỗi.

2

Đối chiếu Nội dung in trên thân cáp

Kiểm tra thân dây phải có H1Z2Z2-K 10mm², DC1500V, IEC62930/EN50618, Dca, AD7.

3

Chọn đúng đầu nối, cos và kìm bấm

Dây 10mm² cần đầu nối, cos, kìm bấm tương thích. Không dùng đầu nối chỉ phù hợp dây nhỏ hơn.

4

Cố định tuyến dây

Dùng kẹp dây, máng cáp hoặc ống bảo vệ. Tránh để dây cọ cạnh sắc, võng dài hoặc gập mạnh tại đầu nối.

lap dat va dau noi day dc sunkean h1z2z2 k 10mm² ad7 cap chuyen dung cho solar

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

7. Ứng dụng thực tế trong hệ thống điện mặt trời Ứng dụng

Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) phù hợp cho tuyến DC cần dòng cao hơn, tuyến dây dài hơn hoặc công trình cần giảm sụt áp tốt hơn so với dây tiết diện nhỏ.[1][6]

Hệ áp mái công suất lớn

Dùng cho tuyến dây từ chuỗi pin về inverter khi thiết kế yêu cầu tiết diện 10mm².

Hệ nhà xưởng

Phù hợp đi máng cáp, ống luồn và tuyến ngoài trời cần vỏ XLPO, DC1500V, AD7.

Hệ mặt đất

Phù hợp công trình có tuyến DC dài, cần kiểm soát sụt áp và độ bền môi trường.

Dự án cần hồ sơ kỹ thuật

Có thể dùng bộ datasheet, certificate, catalog và project để phục vụ nghiệm thu.

Hệ thương mại

Phù hợp công trình cần đồng bộ vật tư DC từ dây, đầu nối, kẹp dây đến phụ kiện bảo vệ tuyến.

Kho vật tư EPC

Tiện nhập theo cuộn 250m, 500m hoặc 1000m để quản lý vật tư cho nhiều công trình.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

8. Xử lý sự cố và lỗi thường gặp khi dùng dây DC solar Lỗi

Dây DC solar không có mã lỗi như inverter. Các lỗi thường gặp chủ yếu đến từ chọn sai tiết diện, bấm đầu nối sai, đi dây sai môi trường hoặc cố định dây chưa đúng.

Sụt áp cao

Kiểm tra chiều dài tuyến, dòng làm việc, tiết diện dây và cách đi dây.

Đầu nối nóng

Kiểm tra đầu nối có tương thích dây 10mm² không, cos có bấm chặt không.

Vỏ dây trầy xước

Kiểm tra vị trí cọ cạnh sắc, khung kim loại hoặc điểm kẹp dây quá chặt.

Đầu nối ẩm nước

Không để đầu nối ở điểm đọng nước. Kiểm tra gioăng và khóa đầu nối sau mưa.

Nhầm tiết diện

Đối chiếu thân dây phải ghi H1Z2Z2-K 10mm². Không thay bằng 4mm² hoặc 6mm² nếu thiết kế yêu cầu 10mm².

Dây lão hóa nhanh

Kiểm tra tuyến dây có bị kéo căng, gập gấp, quá nhiệt hoặc tiếp xúc bề mặt sắc cạnh không.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

9. Chính sách bảo hành và tuổi thọ sử dụng Bảo hành

Dòng cáp H1Z2Z2-K AD7 có thông tin 10 năm bảo hành và 25 năm tuổi thọ dịch vụ trong tài liệu sản phẩm. Độ bền thực tế phụ thuộc vào thiết kế tuyến dây, phụ kiện đấu nối và điều kiện lắp đặt.[2]

Hồ sơ cần lưu

Hóa đơn, tem cuộn dây, ảnh marking, ảnh vị trí lắp đặt và biên bản nghiệm thu.

Điều kiện kỹ thuật

Dây cần được lắp đúng tuyến, không gập gãy, không cắt nối tùy tiện và không ngâm nước vĩnh viễn.

Kiểm tra định kỳ

Kiểm tra điểm uốn, đầu nối, vị trí kẹp dây và dấu hiệu nóng bất thường trên tuyến DC.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

10. Việt Nam Solar, nhà phân phối chính hãng Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) VNS

Việt Nam Solar phân phối và tư vấn Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) tại Việt Nam, hỗ trợ khách hàng chọn tiết diện dây, màu dây, chiều dài cuộn, đầu nối, phụ kiện cố định, phương án đi dây DC và hồ sơ kỹ thuật phù hợp từng công trình.[8][9]

Thông tin liên hệ Việt Nam Solar mua hàng

Việt Nam Solar, đơn vị phân phối và triển khai vật tư điện mặt trời Sunkean tại Việt Nam. Việt Nam Solar cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.

Công Ty TNHH Việt Nam Solar

Số điện thoại: 088.60.60.660

Email: [email protected]

Gọi 088.60.60.660

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.

Xem Chỉ Đường

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM.

Xem Chỉ Đường

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ.

Xem Chỉ Đường

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.

Xem Chỉ Đường

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.

Xem Chỉ Đường

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

11. Đánh giá thực tế Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Đánh giá

Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) phù hợp công trình cần dây DC tiết diện lớn, hồ sơ kỹ thuật rõ, chứng nhận đầy đủ và marking dễ kiểm tra khi nghiệm thu.[1][5]

Điểm mạnh

Dòng tối đa 98A, điện trở ruột dẫn thấp và vỏ XLPO phù hợp tuyến DC ngoài trời.

Điểm cần chú ý

Cần chọn đúng đầu nối cho dây 10mm², không dùng đầu nối của dây tiết diện nhỏ.

Phù hợp dự án

Phù hợp hệ mái nhà xưởng, hệ mặt đất, tuyến DC dài và công trình cần hồ sơ chứng nhận.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

12. Hiểu lầm phổ biến khi chọn Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Hiểu lầm

Hiểu sai

Dây 10mm² dùng cho mọi hệ solar là tốt nhất.

Cách hiểu đúng

Dây phải chọn theo dòng, chiều dài tuyến, cách đi dây, nhiệt độ và yêu cầu sụt áp.

Hiểu sai

AD7 nghĩa là có thể ngâm nước lâu dài.

Cách hiểu đúng

AD7 phù hợp môi trường chịu nước ngoài trời, nhưng không dùng cho ngâm nước vĩnh viễn.[2]

Hiểu sai

Dòng 98A nghĩa là lúc nào cũng chạy được 98A.

Cách hiểu đúng

98A là giá trị ở điều kiện 30°C. Khi lắp thực tế cần xét nhiệt độ môi trường và cách tản nhiệt.

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

13. Hỏi đáp đầy đủ về Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) Hỏi đáp

Q1 Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) phù hợp với nhóm hệ thống nào?
Dây phù hợp hệ thống điện mặt trời, chủ yếu ở phía DC để kết nối tấm pin, inverter, combiner box và các thiết bị điện DC.[2]
Q2 Dòng điện tối đa của dây 10mm² được hiểu như thế nào?
Dòng điện tối đa tại 30°C là 98A. Khi đưa vào công trình, cần xét thêm nhiệt độ môi trường, cách đi dây, chiều dài tuyến và yêu cầu sụt áp.[1]
Q3 Điện áp DC1500V trên thân cáp thể hiện điều gì?
DC1500V là điện áp định mức của dây. Thông số này cần được đối chiếu với điện áp chuỗi pin, inverter và thiết kế DC của hệ thống.
Q4 Cấp AD7 nên được áp dụng trong điều kiện lắp đặt nào?
AD7 phù hợp môi trường ngoài trời có tác động của nước trong điều kiện lắp đặt điện mặt trời. Khi thi công vẫn cần tránh điểm đọng nước, tránh ngâm nước vĩnh viễn và bảo vệ đầu nối đúng kỹ thuật.[2]
Q5 Màu dây đỏ và đen được dùng để phân cực ra sao?
Màu đen thường dùng cho cực âm và màu đỏ thường dùng cho cực dương. Khi thi công cần giữ thống nhất từ đầu tuyến đến cuối tuyến để dễ kiểm tra và bảo trì.
Q6 Khi chọn dây theo mét hoặc theo cuộn, khách hàng nên chuẩn bị thông tin gì?
Khách hàng nên chuẩn bị số mét dây đỏ, số mét dây đen, số tuyến DC, vị trí lắp đặt, nhu cầu đầu nối, yêu cầu hồ sơ kỹ thuật và địa chỉ giao hàng. Công trình lớn có thể chọn cuộn 250m, 500m hoặc 1000m.
Q7 Thông tin marking trên thân cáp hỗ trợ nghiệm thu như thế nào?
Marking giúp kiểm tra nhanh chủng loại H1Z2Z2-K, tiết diện 10mm², tiêu chuẩn IEC62930/EN50618, cấp Dca, cấp AD7, điện áp DC1500V, dải nhiệt độ và đặc tính halogen free low smoke.
Q8 Việt Nam Solar hỗ trợ khách hàng chọn dây DC Sunkean theo quy trình nào?
Việt Nam Solar tiếp nhận thông tin công trình, kiểm tra chiều dài tuyến, công suất hệ thống, dòng làm việc, điều kiện lắp đặt, màu dây, đầu nối và hồ sơ cần nghiệm thu để tư vấn cấu hình vật tư phù hợp.[8][9]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

14. Giá Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) và nhận báo giá Báo giá

Giá Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) phụ thuộc số mét, số cuộn, màu dây, đầu nối đi kèm, phụ kiện cố định và địa điểm giao hàng. Liên hệ Việt Nam Solar để nhận báo giá theo công trình.[8]

Thông tin cần gửi để báo giá nhanh

  • Số mét dây đỏ và dây đen.
  • Nhu cầu lấy cuộn 250m, 500m, 1000m hoặc cắt mét.
  • Số lượng đầu nối và phụ kiện đi kèm.
  • Địa điểm giao hàng.

Cách Việt Nam Solar tư vấn cấu hình

Việt Nam Solar hỗ trợ tư vấn dây DC Sunkean theo cấu hình hệ thống, chiều dài tuyến dây, yêu cầu sụt áp và hồ sơ kỹ thuật của công trình.

Gọi 088.60.60.660

Thông tin liên hệ Việt Nam Solar mua hàng

Việt Nam Solar, đơn vị phân phối và triển khai vật tư điện mặt trời Sunkean tại Việt Nam. Liên hệ Việt Nam Solar để nhận báo giá dây DC Sunkean theo mét, theo cuộn hoặc theo cấu hình vật tư dự án.

Công Ty TNHH Việt Nam Solar

Số điện thoại: 088.60.60.660

Email: [email protected]

Gọi 088.60.60.660

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.

Xem Chỉ Đường

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM.

Xem Chỉ Đường

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ.

Xem Chỉ Đường

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.

Xem Chỉ Đường

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.

Xem Chỉ Đường

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu inverter, tấm pin và pin lưu trữ lithium hàng đầu thế giới. Toàn bộ kỹ sư của công ty đều có chứng chỉ hành nghề về điện và xây dựng được cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân và năng lực hành nghề: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 được công bố trên Cổng thông tin điện tử Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 được Cục Sở hữu trí tuệ Việt Nam cấp văn bằng bảo hộ. Hệ thống quản lý của công ty đạt đồng thời ba chứng nhận quốc tế ISO 9001:2015 (Quản lý chất lượng), ISO 14001:2018 (Quản lý môi trường) và ISO 45001:2018 (An toàn & Sức khỏe nghề nghiệp), verify trên IAF CertSearch. Mọi thông tin pháp lý và số liệu trong bài đều được đối chiếu với văn bản pháp luật hiện hành trước khi xuất bản.

MST: 0315209693 · Hotline: 088.60.60.660 · Website: vietnamsolar.vn · LinkedIn
Đánh giá Dây DC Sunkean H1Z2Z2-K 10mm² (AD7) - Cáp Chuyên Dụng Cho Solar

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà Phân Phối

Trả lời | 18/05/2026

Thảo luận
Mở Đóng
Danh Sách Cửa Hàng Việt Nam Solar
Danh Sách Cửa Hàng Việt Nam Solar
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện

Liên hệ ngay
Hủy
Nhận Giá Lắp Điện Mặt Trời ZALO
