Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) - Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập

Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) – Cáp Chuyên Dụng Cho Solar

📋

Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8)
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) - Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
PDF Datasheet (Tài liệu thông số kĩ thuật) Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Truy cập
PDF Certificate (Chứng nhận sản phẩm) Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Truy cập
PDF Catalog & Project (Catalogue và dự án tham khảo) Sunkean Solar Cable Truy cập
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Truy cập
WEB Chứng nhận nhà phân phối Sunkean Truy cập
WEB Về thương hiệu Sunkean Truy cập
WEB Tra cứu số seri chính hãng Sunkean Truy cập
WEB Chính sách bảo hành Việt Nam Solar Truy cập

88 ₫

Đã bán 2.106
DC

Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8)

Cáp DC chuyên dụng cho hệ thống điện mặt trời · DC1500V · Tiết diện 4mm² · Dây đồng mạ thiếc · Chống nước AD8
Bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) – Cáp Chuyên Dụng Cho Solar gồm cấu tạo ruột dẫn, lớp trong, lớp vỏ ngoài, đặc tính cơ học, đặc tính điện, tiêu chuẩn, nội dung in trên thân cáp, quy cách đóng gói và thông tin phê duyệt bản vẽ.
Điện áp định mức
DC1500V
Dùng cho hệ điện mặt trời
Tiết diện ruột dẫn
4mm²
Dây đồng mạ thiếc
Dòng điện tối đa
57A
Ở điều kiện 30°C
Cấp chống nước
AD8
Chống nước hoàn toàn và vĩnh viễn
General Information / Thông tin chung
Cable Type / Chủng loại cáp 62930 IEC131 / H1Z2Z2-K AD8 4mm²
Rated Voltage / Điện áp định mức DC1500V
Revision / Phiên bản tài liệu A/1
Form No. / Mã biểu mẫu B274
Construction D.W.G / Bản vẽ cấu tạo D.W.G
Conductor / Ruột dẫn
Conductor Cross-sectional Area / Tiết diện ruột dẫn 4mm²
Material / Vật liệu ruột dẫn Stranded Tinned Copper / Dây đồng mạ thiếc
Conductor Size / Quy cách ruột dẫn 52/0.30mm
Approx. Stranded OD / Đường kính ngoài xấp xỉ của ruột dẫn 2.45mm
Inner Layer / Lớp cách điện
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.70mm
Min Thickness / Độ dày tối thiểu 0.53mm
OD / Đường kính ngoài 3.85 ± 0.15mm
Color / Màu sắc Black / Đen
Outer Layer / Lớp vỏ ngoài
Material / Vật liệu XLPO
AVG Thickness / Độ dày trung bình 0.80mm
Min Thickness / Độ dày tối thiểu 0.58mm
OD / Đường kính ngoài 5.50 ± 0.15mm
Color / Màu sắc Black / Red, Đen / Đỏ
Layer Structure / Cấu trúc lớp Inner and outer layer is inseparable / Lớp trong và lớp vỏ ngoài không thể tách rời
Mechanical Characteristics / Đặc tính cơ học
Elongation Un-aged, Inner Layer / Độ giãn dài chưa lão hóa, lớp trong ≥125%
Elongation Un-aged, Outer Layer / Độ giãn dài chưa lão hóa, lớp vỏ ngoài ≥125%
Strength, Inner Layer / Độ bền kéo, lớp trong ≥8MPa
Strength, Outer Layer / Độ bền kéo, lớp vỏ ngoài ≥8MPa
Cold Bend Test / Thử uốn lạnh -40 ± 2.0°C × 16h, No cracking / Không nứt
Water Resistant (AD8) / Chống nước AD8 EN50525-2-21 Annex E PASS / Chống nước hoàn toàn và vĩnh viễn
Flame Test / Thử cháy IEC60332-1-2 PASS
Rated Temperature / Nhiệt độ định mức -40°C đến +90°C
Thermal Endurance Properties / Độ bền nhiệt Elongation ≥50%, Temperature index ≥120
Electrical Characteristics / Đặc tính điện
Max. Conductor DC Resistance at 20°C / Điện trở một chiều tối đa của ruột dẫn tại 20°C ≤5.09Ω/km
Dielectric Strength / Độ bền điện môi 6.5kV / 5min
Spark Test / Thử tia lửa điện 10000VAC
Insulation Resistance at 20°C / Điện trở cách điện tại 20°C ≥709MΩ·km
Max. Current at 30°C / Dòng điện tối đa tại 30°C 57A
Standard / Tiêu chuẩn
Product Standard Certification / Chứng nhận tiêu chuẩn sản phẩm R50477532 & R50477533
Reference Standard / Tiêu chuẩn tham chiếu EN50618 & IEC62930
Marking / Nội dung in trên thân cáp
Cable Marking / Nội dung in SK-UD TÜV 62930 IEC131/H1Z2Z2-K 4mm² IEC62930/EN50618 Dca AD8 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *
Fire Reaction Class / Cấp phản ứng với lửa Dca
Water Resistance Class / Cấp chống nước AD8, chống nước hoàn toàn và vĩnh viễn
Material Safety / Đặc tính vật liệu an toàn Halogen Free, Low Smoke / Không halogen, ít khói
Meter Marking / Đánh dấu mét 0, 1, 2… đến 99999
Packing / Quy cách đóng gói
Standard Packing / Đóng gói tiêu chuẩn 250m, 500m, 1000m
Other Delivery Method / Phương thức giao hàng khác Consulting if delivering in other ways / Tư vấn riêng nếu cần hình thức giao hàng khác
Document Note / Ghi chú tài liệu
Part No. / Mã sản phẩm PVG-T01400-15101
Serial No. / Số seri 001
Drawing / Người lập bản vẽ Stone
Checked / Người kiểm tra Max
Approved / Người phê duyệt Defree
Date Approved / Ngày phê duyệt 2025/5/19


VNS

Nội dung được biên soạn từ bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8).
Liên hệ Việt Nam Solar, Hotline 088.60.60.660 để được tư vấn dây DC Sunkean chính hãng.

Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , , Thẻ: , ,
× Đóng
1 / 2
Featured image
Product image

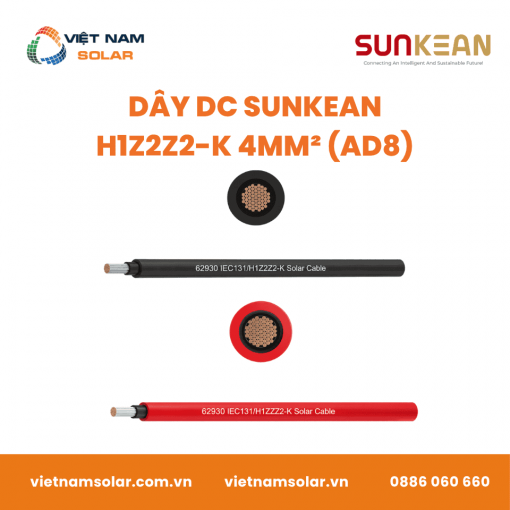

Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) – Cáp Chuyên Dụng Cho Solar

Cáp DC Solar AD8

Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) là cáp DC chuyên dụng cho hệ thống điện mặt trời, dùng ở phía dòng điện một chiều để kết nối tấm pin, thiết bị điện DC và các thành phần trong hệ thống PV. [1][2]

Dây có ruột dẫn đồng mạ thiếc mềm, lớp cách điện XLPO, lớp vỏ ngoài XLPO, điện áp định mức DC1500V, cấp chống nước AD8, tiết diện 4mm² và dòng tối đa 57A ở 30°C. [1]

DC1500VĐiện áp định mức [1]
4mm²Tiết diện ruột dẫn [1]
57ADòng tối đa 30°C [1]
AD8Chịu nước, chôn trực tiếp [2]
Dây 4mm² phù hợp cho tuyến DC solar cần tiết diện gọn, dễ đi dây, có marking rõ ràng và có thông số đối chiếu khi nghiệm thu. [1][2]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
Danh mục bài viết
1. Tính năng nổi bật
2. Thông số kỹ thuật
3. Biểu tượng cảnh báo và thông tin an toàn
4. Mở hộp, cấu tạo và nhận diện sản phẩm
5. Tài liệu kỹ thuật chính hãng
6. Lắp đặt và đấu nối
7. Ứng dụng thực tế
8. Xử lý sự cố và lỗi thường gặp
9. Chính sách bảo hành và tuổi thọ
10. Việt Nam Solar
11. Đánh giá thực tế
12. Hiểu lầm phổ biến
13. Hỏi đáp đầy đủ
14. Giá và nhận báo giá

1. Tính năng nổi bật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Tính năng

Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) phù hợp cho hệ điện mặt trời cần cáp DC đạt EN50618, IEC62930, Dca và AD8. [1][2]

Điện áp DC1500V

Điện áp định mức DC1500V giúp dây phù hợp tuyến DC của hệ thống PV hiện đại. [1]

Ruột dẫn 4mm²

Ruột dẫn đồng mạ thiếc mềm 52/0.30mm giúp dây dễ thao tác khi đi tuyến và bấm đầu nối đúng chuẩn. [1]

Dòng tối đa 57A

Dòng tối đa ở 30°C của mã 4mm² là 57A trong bảng thông số chi tiết. [1]

Cấp AD8

Cấp AD8 phù hợp môi trường chịu nước và ứng dụng chôn trực tiếp trong đất theo tài liệu tổng quan. [2]

Không halogen, ít khói

Marking thể hiện HALOGEN FREE LOW SMOKE cho nhóm yêu cầu an toàn vật liệu. [1]

Dễ nghiệm thu

Thân dây có nội dung SK-UD TÜV 62930 IEC131/H1Z2Z2-K 4mm², IEC62930/EN50618, Dca, AD8 và DC1500V. [1]

tinh nang noi bat day dc sunkean h1z2z2 k 4mm² ad8 cap chuyen dung cho solar

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

2. Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Thông số

DC

Thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8)

Cáp DC chuyên dụng cho hệ thống điện mặt trời · DC1500V · Tiết diện 4mm² · Dây đồng mạ thiếc · Chống nước AD8 [1]
Bảng thông số kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) – Cáp Chuyên Dụng Cho Solar gồm cấu tạo ruột dẫn, lớp cách điện, lớp vỏ ngoài, đặc tính cơ học, đặc tính điện, tiêu chuẩn, nội dung in trên thân cáp, quy cách đóng gói và thông tin phê duyệt bản vẽ. [1]
Lưu ý về AD8: Dòng AD8 có ứng dụng chôn trực tiếp trong đất và chịu nước, nhưng phần application của tài liệu tổng quan vẫn ghi không phù hợp ngâm nước vĩnh viễn. [2]
Điện áp định mức
DC1500V
Dùng cho hệ điện mặt trời [1]
Tiết diện ruột dẫn
4mm²
Dây đồng mạ thiếc [1]
Dòng điện tối đa
57A
Ở điều kiện 30°C [1]
Cấp chống nước
AD8
Chịu được ngập nước hoàn toàn và vĩnh viễn [2]
General Information / Thông tin chung [1]
Cable Type / Chủng loại cáp [1] 62930 IEC131 / H1Z2Z2-K AD8 4mm² [1]
Rated Voltage / Điện áp định mức [1] DC1500V [1]
Revision / Phiên bản tài liệu [1] A/1 [1]
Form No. / Mã biểu mẫu [1] B274 [1]
Construction D.W.G / Bản vẽ cấu tạo [1] D.W.G [1]
Conductor / Ruột dẫn [1]
Conductor Cross-sectional Area / Tiết diện ruột dẫn [1] 4mm² [1]
Material / Vật liệu ruột dẫn [1] Stranded Tinned Copper / Dây đồng mạ thiếc [1]
Conductor Size / Quy cách ruột dẫn [1] 52/0.30mm [1]
Approx. Stranded OD / Đường kính ngoài xấp xỉ của ruột dẫn [1] 2.45mm [1]
Inner Layer / Lớp cách điện [1]
Material / Vật liệu [1] XLPO [1]
AVG Thickness / Độ dày trung bình [1] 0.70mm [1]
Min Thickness / Độ dày tối thiểu [1] 0.53mm [1]
OD / Đường kính ngoài [1] 3.85 ± 0.15mm [1]
Color / Màu sắc [1] Black / Đen [1]
Outer Layer / Lớp vỏ ngoài [1]
Material / Vật liệu [1] XLPO [1]
AVG Thickness / Độ dày trung bình [1] 0.80mm [1]
Min Thickness / Độ dày tối thiểu [1] 0.58mm [1]
OD / Đường kính ngoài [1] 5.50 ± 0.15mm [1]
Color / Màu sắc [1] Black / Đen [1]
Layer Structure / Cấu trúc lớp [1] Inner and outer layer is inseparable / Lớp trong và lớp vỏ ngoài không thể tách rời [1]
Mechanical Characteristics / Đặc tính cơ học [1]
Elongation Un-aged, Inner Layer / Độ giãn dài chưa lão hóa, lớp trong [1] ≥125% [1]
Elongation Un-aged, Outer Layer / Độ giãn dài chưa lão hóa, lớp vỏ ngoài [1] ≥125% [1]
Strength, Inner Layer / Độ bền kéo, lớp trong [1] ≥8MPa [1]
Strength, Outer Layer / Độ bền kéo, lớp vỏ ngoài [1] ≥8MPa [1]
Cold Bend Test / Thử uốn lạnh [1] -40 ± 2.0°C × 16h, No cracking / Không nứt [1]
Water Resistant (AD8) / Chống nước AD8 [1] EN50525-2-21 Annex E PASS / Phù hợp chịu nước AD8 [1]
Flame Test / Thử cháy [1] IEC60332-1-2 PASS [1]
Rated Temperature / Nhiệt độ định mức [1] -40°C đến +90°C [1]
Thermal Endurance Properties / Độ bền nhiệt [1] Elongation ≥50%, Temperature index ≥120 [1]
Electrical Characteristics / Đặc tính điện [1]
Max. Conductor DC Resistance at 20°C / Điện trở một chiều tối đa của ruột dẫn tại 20°C [1] ≤5.09Ω/km [1]
Dielectric Strength / Độ bền điện môi [1] 6.5kV / 5min [1]
Spark Test / Thử tia lửa điện [1] 10000VAC [1]
Insulation Resistance at 20°C / Điện trở cách điện tại 20°C [1] ≥709MΩ·km [1]
Max. Current at 30°C / Dòng điện tối đa tại 30°C [1] 57A [1]
Standard / Tiêu chuẩn [1]
Product Standard Certification / Chứng nhận tiêu chuẩn sản phẩm [1] R50477532 & R50477533 [1]
Reference Standard / Tiêu chuẩn tham chiếu [1] EN50618 & IEC62930 [1]
Marking / Nội dung in trên thân cáp [1]
Cable Marking / Nội dung in [1] SK-UD TÜV 62930 IEC131/H1Z2Z2-K 4mm² IEC62930/EN50618 Dca AD8 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE * [1]
Fire Reaction Class / Cấp phản ứng với lửa [1] Dca [1]
Water Resistance Class / Cấp chống nước [1] AD8 [1]
Material Safety / Đặc tính vật liệu an toàn [1] Halogen Free, Low Smoke / Không halogen, ít khói [1]
Meter Marking / Đánh dấu mét [1] 0, 1, 2… đến 99999 [1]
Packing / Quy cách đóng gói [1]
Standard Packing / Đóng gói tiêu chuẩn [1] 250m, 500m, 1000m [1]
Other Delivery Method / Phương thức giao hàng khác [1] Consulting if delivering in other ways / Tư vấn riêng nếu cần hình thức giao hàng khác [1]
Document Note / Ghi chú tài liệu [1]
Part No. / Mã sản phẩm [1] PVG-T01400-15101 [1]
Serial No. / Số seri [1] 001 [1]
Drawing / Người lập bản vẽ [1] Stone [1]
Checked / Người kiểm tra [1] Max [1]
Approved / Người phê duyệt [1] Defree [1]
Date Approved / Ngày phê duyệt [1] 2025/5/19 [1]

VNSThông số trên dành riêng cho Dây DC Sunkean H1Z2Z2-K 4mm² (AD8). [1]Liên hệ Việt Nam Solar để được tư vấn dây DC Sunkean chính hãng theo tuyến lắp đặt thực tế. [5]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

3. Biểu tượng cảnh báo và thông tin an toàn trên dây An toàn

Khi thi công dây DC solar, cần kiểm tra đúng chủng loại H1Z2Z2-K AD8 4mm², đúng điện áp định mức, đúng tiêu chuẩn tham chiếu và đúng hướng dẫn thiết kế tuyến DC. [1][2]
Nội dung in trên thân cáp: SK-UD TÜV 62930 IEC131/H1Z2Z2-K 4mm² IEC62930/EN50618 Dca AD8 DC1500V -40°C HALOGEN FREE LOW SMOKE SUNKEAN CABLE *. [1]

H1Z2Z2-K

Đây là chủng loại cáp PV được chứng nhận theo nhóm EN50618 và IEC62930. [1]

DC1500V

Thông số DC1500V cần phù hợp điện áp chuỗi pin và thiết bị DC trong hệ thống. [1]

AD8

AD8 hỗ trợ ứng dụng chịu nước và chôn trực tiếp, nhưng không nên bố trí ở nơi ngâm nước vĩnh viễn. [2]

Dca

Dca là cấp phản ứng với lửa được in trên marking của dây. [1][2]

-40°C đến +90°C

Dải nhiệt độ định mức của dây là -40°C đến +90°C. [1]

Low Smoke

Đặc tính ít khói và không halogen giúp dây phù hợp yêu cầu an toàn vật liệu trong công trình. [1]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

4. Mở hộp, cấu tạo và nhận diện sản phẩm Nhận diện

Khi nhận hàng, cần đối chiếu marking, tiết diện 4mm², màu vỏ, đường kính ngoài, mã Part No. và tình trạng cuộn dây trước khi đưa vào thi công. [1]
Hạng mục Nội dung kiểm tra Ghi chú
Tiết diện H1Z2Z2-K AD8 4mm². [1] Không nhầm với dây 6mm² hoặc 10mm². [1]
Ruột dẫn Stranded Tinned Copper 52/0.30mm. [1] Phù hợp thông số riêng của mã 4mm². [1]
Lớp trong XLPO, OD 3.85 ± 0.15mm. [1] Lớp trong thuộc cấu trúc không tách rời lớp vỏ ngoài. [1]
Lớp ngoài XLPO, OD 5.50 ± 0.15mm. [1] Kiểm tra vỏ không nứt, không trầy sâu và không dập méo. [1]
Marking Có IEC62930/EN50618, Dca, AD8 và DC1500V. [1] Marking giúp đối chiếu nhanh khi nghiệm thu. [1]
Part No. PVG-T01400-15101. [1] Mã này dùng cho bản vẽ 4mm² AD8 trong tài liệu. [1]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

5. Tài liệu kỹ thuật chính hãng Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Tài liệu

📋

Tài liệu kỹ thuật Dây DC Sunkean H1Z2Z2-K 4mm² (AD8)
Việt Nam Solar tổng hợp nhóm tài liệu dành cho Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) – Cáp Chuyên Dụng Cho Solar, bao gồm datasheet, chứng nhận sản phẩm, catalog & project, tài liệu xử lý lỗi, chứng nhận nhà phân phối, trang thương hiệu Sunkean, tra cứu số seri và chính sách bảo hành Việt Nam Solar. [1][2]
⚙Tài liệu PDF sản phẩm▼ 3 tài liệu
PDF Datasheet Dây DC Sunkean H1Z2Z2-K 4mm² (AD8). [1] Truy cập
PDF Certificate Dây DC Sunkean H1Z2Z2-K 4mm² (AD8). [3] Truy cập
PDF Catalog & Project Sunkean Solar Cable. [4] Truy cập
⚙Tài liệu web và tra cứu▼ 5 tài liệu
WEB Troubleshooting Guide Dây DC Sunkean H1Z2Z2-K 4mm² (AD8). Truy cập
WEB Chứng nhận nhà phân phối Sunkean. [5] Truy cập
WEB Về thương hiệu Sunkean. [6] Truy cập
WEB Tra cứu số seri chính hãng Sunkean. Truy cập
WEB Chính sách bảo hành Việt Nam Solar. Truy cập
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

6. Lắp đặt và đấu nối Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Lắp đặt

Dây H1Z2Z2-K AD8 4mm² có thể dùng cho tuyến DC ngoài trời, tuyến rooftop, tuyến đi máng, tuyến đi ống và ứng dụng chôn trực tiếp trong đất khi thiết kế phù hợp. [2]
1

Khảo sát tuyến dây

Đo chiều dài tuyến, điều kiện đi dây, điểm chuyển hướng và vị trí đấu nối trước khi cắt dây. [2]

2

Kiểm tra marking

Trên thân cáp cần có H1Z2Z2-K 4mm², IEC62930/EN50618, Dca, AD8 và DC1500V. [1]

3

Bấm đầu nối đúng tiết diện

Đầu nối và khuôn bấm cần tương thích với ruột dẫn 4mm² để hạn chế nóng điểm tiếp xúc. [1]

4

Bảo vệ tuyến dây

Tuyến dây cần tránh cạnh sắc, điểm đọng nước kéo dài, điểm gập gấp và vị trí chịu lực kéo cơ học bất thường. [2]

lap dat va dau noi day dc sunkean h1z2z2 k 4mm² ad8 cap chuyen dung cho solar

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

7. Ứng dụng thực tế trong hệ thống điện mặt trời Ứng dụng

Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) phù hợp cho các tuyến DC cần cáp PV chống nước, có khả năng lắp ngoài trời lâu dài và có tùy chọn chôn trực tiếp trong đất. [2]

Hệ áp mái

Dây có thể dùng cho tuyến rooftop trong hệ PV khi thiết kế điện áp và dòng phù hợp. [2]

Hệ áp mặt đất

Nhóm ứng dụng lắp đặt điện mặt trời trên mặt đất (ground-mounted solar installations) cho dòng AD8. [2]

Chôn trực tiếp

Dòng AD8 được mô tả phù hợp để chôn trực tiếp trong đất mà không cần ống bảo vệ. [2]

Tuyến đi ống hoặc máng

Tài liệu tổng quan liệt kê các tuyến đi ống (conduit), máng cáp (tray) hoặc lắp đặt trên mái nhà (rooftop installations) trong nhóm ứng dụng. [2]

Công trình cần nghiệm thu

Thông tin marking giúp kiểm tra chủng loại, tiêu chuẩn, điện áp, cấp Dca và cấp AD8. [1]

Kho vật tư EPC

Quy cách đóng gói 250m, 500m và 1000m hỗ trợ quản lý vật tư theo cuộn. [1]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

8. Xử lý sự cố và lỗi thường gặp khi dùng dây DC solar Lỗi

Dây DC solar không có mã lỗi như inverter, nên cần kiểm tra theo hiện tượng thực tế như sụt áp, nóng đầu nối, trầy vỏ, sai tiết diện hoặc đi tuyến không phù hợp. [1][2]

Sụt áp cao

Kiểm tra chiều dài tuyến, dòng chuỗi, tiết diện 4mm² và điện trở ruột dẫn ≤5.09Ω/km. [1]

Đầu nối nóng

Kiểm tra đầu nối, cos bấm và độ tương thích với dây 4mm². [1]

Vỏ dây trầy xước

Kiểm tra tuyến đi dây có cọ vào khung, cạnh sắc hoặc vị trí kẹp quá chặt không. [2]

Đọng nước kéo dài

AD8 phù hợp chịu nước nhưng tài liệu vẫn ghi không phù hợp ngâm nước vĩnh viễn. [2]

Nhầm loại dây

Đối chiếu marking H1Z2Z2-K 4mm², IEC62930/EN50618, Dca, AD8 và DC1500V. [1]

Sai quy cách cuộn

Đối chiếu nhu cầu với quy cách 250m, 500m hoặc 1000m. [1]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

9. Chính sách bảo hành và tuổi thọ sử dụng Bảo hành

Dòng H1Z2Z2-K AD8 có thông tin 10 năm bảo hành và 25 năm tuổi thọ dịch vụ trong tài liệu tổng quan. [2]

Hồ sơ cần lưu

Nên lưu hóa đơn, tem cuộn dây, ảnh marking, ảnh tuyến lắp đặt và biên bản nghiệm thu. [5]

Điều kiện kỹ thuật

Dây cần được lắp đúng tuyến, đúng đầu nối, đúng tiết diện và đúng môi trường ứng dụng. [1][2]

Kiểm tra định kỳ

Nên kiểm tra điểm uốn, đầu nối, vị trí kẹp dây, tình trạng vỏ và dấu hiệu nóng bất thường. [2]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

10. Việt Nam Solar, nhà phân phối chính hãng Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) VNS

Việt Nam Solar phân phối Dây DC Sunkean H1Z2Z2-K 4mm² (AD8), hỗ trợ khách hàng chọn số mét dây, quy cách cuộn, phụ kiện đầu nối và phương án đi tuyến DC phù hợp công trình. [5]

Thông tin liên hệ Việt Nam Solar mua hàng

Việt Nam Solar, đơn vị phân phối và triển khai vật tư điện mặt trời Sunkean tại Việt Nam. Việt Nam Solar cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống. [5]

Công Ty TNHH Việt Nam Solar

Số điện thoại: 088.60.60.660

Email: [email protected]

Gọi 088.60.60.660

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.

Xem Chỉ Đường

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM.

Xem Chỉ Đường

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ.

Xem Chỉ Đường

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.

Xem Chỉ Đường

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.

Xem Chỉ Đường

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

11. Đánh giá thực tế Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Đánh giá

Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) phù hợp công trình cần dây DC nhỏ gọn, có chứng nhận rõ, có cấp AD8 và có thông số chi tiết để đối chiếu khi nghiệm thu. [1][2]

Điểm mạnh

Dây có thông số 4mm² rõ ràng, ruột dẫn đồng mạ thiếc, vỏ XLPO và marking đầy đủ. [1]

Điểm cần chú ý

AD8 không nên được hiểu là có thể bố trí trong môi trường ngâm nước vĩnh viễn. [2]

Phù hợp dự án

Dây phù hợp các tuyến DC PV ngoài trời, rooftop, đi máng, đi ống và chôn trực tiếp khi thiết kế đúng điều kiện. [2]

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

12. Hiểu lầm phổ biến khi chọn Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Hiểu lầm

Hiểu sai

Dây 4mm² dùng được cho mọi tuyến DC solar. [1]

Cách hiểu đúng

Tiết diện dây phải chọn theo dòng chuỗi, chiều dài tuyến, cách đi dây, nhiệt độ và yêu cầu sụt áp. [1][2]

Hiểu sai

AD8 nghĩa là có thể ngâm nước vĩnh viễn trong mọi điều kiện. [2]

Cách hiểu đúng

Dòng AD8 phù hợp chịu nước và chôn trực tiếp, nhưng tài liệu tổng quan vẫn ghi không phù hợp ngâm nước vĩnh viễn. [2]

Hiểu sai

Dòng 57A có thể áp dụng cho mọi cách lắp đặt. [1]

Cách hiểu đúng

Dòng tải thực tế cần xét thêm nhiệt độ, cách đi dây, số dây đi gần nhau và điều kiện tản nhiệt. [1][2]

hieu lam day dc sunkean h1z2z2 k 4mm² ad8 cap chuyen dung cho solar

Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

13. Hỏi đáp đầy đủ về Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) Hỏi đáp

Q1 Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) dùng ở đâu?
Dây dùng cho hệ PV ở phía DC để kết nối tấm pin và các thành phần điện trong hệ thống điện mặt trời. [2]
Q2 Dòng tối đa của dây 4mm² là bao nhiêu?
Dòng tối đa ở 30°C của dây 4mm² là 57A trong bảng thông số chi tiết. [1]
Q3 Điện áp định mức của dây là bao nhiêu?
Điện áp định mức của dây là DC1500V. [1]
Q4 AD8 có dùng chôn trực tiếp được không?
Tài liệu tổng quan nêu dòng AD8 phù hợp direct burial in soil without conduit. [2]
Q5 AD8 có nên ngâm nước vĩnh viễn không?
Tài liệu tổng quan có ghi chú không phù hợp permanent immersion in water, nên không nên bố trí dây trong môi trường ngâm nước vĩnh viễn. [2]
Q6 Dây có những quy cách cuộn nào?
Quy cách đóng gói tiêu chuẩn gồm 250m, 500m và 1000m. [1]
Q7 Marking trên thân dây có nội dung gì quan trọng?
Marking thể hiện H1Z2Z2-K 4mm², IEC62930/EN50618, Dca, AD8, DC1500V, -40°C, HALOGEN FREE LOW SMOKE và SUNKEAN CABLE. [1]
Q8 Việt Nam Solar hỗ trợ gì khi khách hàng chọn dây?
Việt Nam Solar hỗ trợ chọn số mét dây, màu dây, quy cách cuộn, đầu nối, phụ kiện cố định và phương án đi tuyến theo công trình. [5]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá

14. Giá Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) và nhận báo giá Báo giá

Giá Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) phụ thuộc số mét, số cuộn, màu dây, đầu nối, phụ kiện đi kèm và hồ sơ kỹ thuật cần cung cấp. [5]

Thông tin cần gửi để báo giá nhanh

  • Số mét dây cần dùng cho từng tuyến DC. [5]
  • Nhu cầu lấy cuộn 250m, 500m, 1000m hoặc cắt mét. [1]
  • Số lượng đầu nối và phụ kiện cố định đi kèm. [5]
  • Yêu cầu hồ sơ kỹ thuật hoặc chứng nhận cho công trình. [1] [3]

Cách Việt Nam Solar tư vấn cấu hình

Việt Nam Solar hỗ trợ kiểm tra tiết diện dây, chiều dài tuyến, môi trường lắp đặt, yêu cầu sụt áp và hồ sơ nghiệm thu trước khi báo giá. [5]

Gọi 088.60.60.660 Email báo giá

Liên hệ báo giá: Khách hàng có thể gọi 088.60.60.660 hoặc gửi email đến [email protected] để nhận báo giá dây DC Sunkean H1Z2Z2-K 4mm² (AD8). [5]
Đến phần:1. Tính năng2. Thông số3. An toàn4. Nhận diện5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu inverter, tấm pin và pin lưu trữ lithium hàng đầu thế giới. Toàn bộ kỹ sư của công ty đều có chứng chỉ hành nghề về điện và xây dựng được cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân và năng lực hành nghề: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 được công bố trên Cổng thông tin điện tử Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 được Cục Sở hữu trí tuệ Việt Nam cấp văn bằng bảo hộ. Hệ thống quản lý của công ty đạt đồng thời ba chứng nhận quốc tế ISO 9001:2015 (Quản lý chất lượng), ISO 14001:2018 (Quản lý môi trường) và ISO 45001:2018 (An toàn & Sức khỏe nghề nghiệp), verify trên IAF CertSearch. Mọi thông tin pháp lý và số liệu trong bài đều được đối chiếu với văn bản pháp luật hiện hành trước khi xuất bản.

MST: 0315209693 · Hotline: 088.60.60.660 · Website: vietnamsolar.vn · LinkedIn
Đánh giá Dây DC Sunkean H1Z2Z2-K 4mm² (AD8) – Cáp Chuyên Dụng Cho Solar

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà phân phối chính thức

Trả lời | 15/05/2026

Thảo luận
Mở Đóng
Danh Sách Cửa Hàng Việt Nam Solar
Danh Sách Cửa Hàng Việt Nam Solar
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện

Liên hệ ngay
Hủy
Nhận Giá Lắp Điện Mặt Trời ZALO
