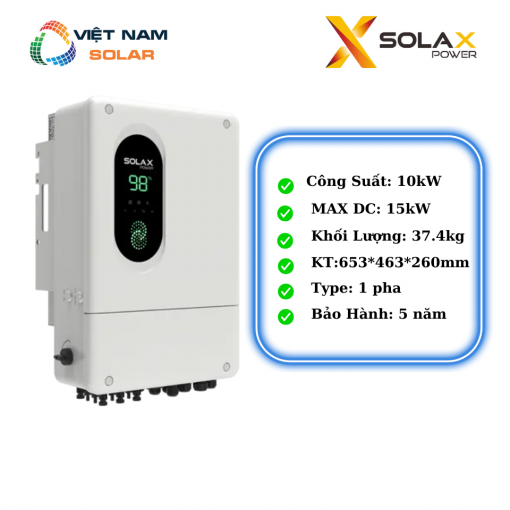

Giới thiệu chung Inverter Hybrid SolaX 10KW 1 pha
Inverter Hybrid SolaX 10KW 1 pha là một giải pháp tiên tiến và hiệu quả dành cho các hệ thống năng lượng mặt trời quy mô nhỏ và vừa. Thiết bị này được thiết kế để tối ưu hóa việc sử dụng năng lượng từ hệ thống pin mặt trời, giúp giảm chi phí điện năng và tăng cường hiệu quả sử dụng. Với thiết kế nhỏ gọn, dễ dàng lắp đặt và vận hành, Inverter Hybrid SolaX 10KW còn được trang bị nhiều tính năng thông minh và an toàn, đảm bảo hoạt động ổn định và tin cậy trong nhiều điều kiện môi trường khác nhau.
Thông số kỹ thuật Inverter Hybrid SolaX 10KW 1 pha
| Thông số | X1-Lite-8.0-LV | X1-Lite-10.0-LV | X1-Lite-12.0-LV |
|---|---|---|---|
| DC INPUT | |||
| Max. PV Input Power [Wp] | 16000 | 20000 | 24000 |
| Max. PV Input Voltage [V] | 600 | 600 | 600 |
| Start Output Voltage [V] | 190 | 220 | 250 |
| Nominal Input Voltage [V] | 8000 | 10000 | 12000 |
| Operating Voltage Range [V] | 50 ~ 550 | 50 ~ 550 | 50 ~ 550 |
| MPPT Voltage Range [V] | 120 ~ 550 | 120 ~ 550 | 120 ~ 550 |
| No. of MPPT / Strings per MPPT | 2 (2 / 2) | 2 (2 / 2) | 3 (2 / 2 / 2) |
| Max. Input Current [A] | 32 / 32 | 32 / 32 / 32 | 32 / 32 / 32 |
| Max. Short Circuit Current [A] | 40 / 40 | 40 / 40 / 40 | 40 / 40 / 40 |
| AC INPUT & OUTPUT | |||
| Nominal AC Output Power [W] | 8000 | 10000 | 12000 |
| Max. AC Output Apparent Power [VA] | 8800 | 11000 | 13200 |
| Max. AC Output Current [A] | 40 | 50 | 60 |
| Max. AC Input Apparent Power [VA] | 12650 | 14950 | 18400 |
| Max. AC Input Current [A] | 55 | 65 | 80 |
| Nominal AC Voltage [V], Frequency [Hz] | 220 / 230 / 240, 50 / 60 | 220 / 230 / 240, 50 / 60 | 220 / 230 / 240, 50 / 60 |
| Displacement Power Factor | 0.8 leading to 0.8 lagging | 0.8 leading to 0.8 lagging | 0.8 leading to 0.8 lagging |
| THDi (rated power) [%] | < 3 | < 3 | < 3 |
| BATTERY DATA | |||
| Battery Type | Lithium / Lead-Acid | Lithium / Lead-Acid | Lithium / Lead-Acid |
| Battery Voltage Range [V] | 40 ~ 60 | 40 ~ 60 | 40 ~ 60 |
| Nominal Battery Voltage [V] | 48 | 48 | 48 |
| Max. Charging / Discharging Current [A] | 360 | 360 | 360 |
| EPS OUTPUT (WITH BATTERY) | |||
| Nominal Output Apparent Power [VA] | 8000 | 10000 | 12000 |
| Peak Apparent Power [VA, s] | 16000, 10 | 20000, 10 | 24000, 10 |
| Nominal Output Current [A] | 36.4 | 45.5 | 54.5 |
| Nominal Voltage [V], Frequency [Hz] | 230, 50 / 60 | 230, 50 / 60 | 230, 50 / 60 |
| Switch Time [ms] | < 4 | < 4 | < 4 |
| THDv (linear load) [%] | < 2 | < 2 | < 2 |
| SYSTEM DATA | |||
| MPPT Efficiency [%] | > 99.9 | > 99.9 | > 99.9 |
| Max. Efficiency [%] | 97.6 | 97.6 | 97.6 |
| Euro. Efficiency [%] | 97.0 | 97.0 | 97.0 |
| Self Consumption (night) [W] | < 10 | < 10 | < 10 |
| ENVIRONMENT LIMIT | |||
| Degree of Protection | IP65 | IP65 | IP65 |
| Operating Temperature Range [°C] | -25 ~ +60 (derating above +45) | -25 ~ +60 (derating above +45) | -25 ~ +60 (derating above +45) |
| Relative Humidity [%] | 4 ~ 100 (condensing) | 4 ~ 100 (condensing) | 4 ~ 100 (condensing) |
| Max. Operation Altitude [m] | < 3000 | < 3000 | < 3000 |
| Storage Temperature range [℃] | -25 ~ +70 | -25 ~ +70 | -25 ~ +70 |
| Noise Emission (typical) [dB] | < 45 | < 45 | < 45 |
| STANDARD | |||
| Safety | EN IEC 62109-1 / -2 | EN IEC 62109-1 / -2 | EN IEC 62109-1 / -2 |
| EMC | BS EN 50065-1 | BS EN 50065-1 | BS EN 50065-1 |
| Certification | NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS | NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS | NRS 097-2-1, IEC 61727, IEC 62116, PEA, MEA, BIS |
| GENERAL | |||
| Dimensions (WxHxD) [mm] | 652.5 x 462.5 x 259.8 | 652.5 x 462.5 x 259.8 | 652.5 x 462.5 x 259.8 |
| Net Weight [kg] | 37.4 | 37.4 | 37.4 |
| Cooling Concept | Smart Cooling | Smart Cooling | Smart Cooling |
| Topology | Transformerless for PV Side / HF for Battery Side | Transformerless for PV Side / HF for Battery Side | Transformerless for PV Side / HF for Battery Side |
| HMI / Communication Interfaces | LED + LCD / CAN, RS485, CT, Meter, USB, NTC, WiFi+Lan | LED + LCD / CAN, RS485, CT, Meter, USB, NTC, WiFi+Lan | LED + LCD / CAN, RS485, CT, Meter, USB, NTC, WiFi+Lan |
| Warranty [years] | 5 | 5 | 5 |
Chức năng và ưu điểm nổi bật Inverter Hybrid SolaX 10KW 1 pha
- Hiệu suất cao:
- Hiệu suất MPPT lên đến 99.9%.
- Hiệu suất tối đa đạt 97.6%, đảm bảo tối đa hóa việc sử dụng năng lượng mặt trời.
- An toàn và thông minh:
- Tích hợp chức năng theo dõi bóng râm giúp tối ưu hóa hiệu suất thu nhận năng lượng.
- Bảo vệ chống sét SPD tích hợp sẵn và bảo vệ chống hồ quang điện (AFCI) tùy chọn, tăng cường an toàn cho hệ thống.
- Thiết kế bền vững và linh hoạt:
- Mức bảo vệ IP65, chống bụi và chống nước, phù hợp với nhiều điều kiện môi trường khắc nghiệt.
- Hỗ trợ quản lý tải thông minh, tương thích với máy phát điện và khả năng hoạt động song song tối đa lên đến 10 đơn vị, hỗ trợ cả hoạt động on-grid và off-grid.
- Tính năng nổi bật:
- Thời gian chuyển mạch UPS dưới 4 ms, đảm bảo nguồn điện liên tục.
- Đầu ra EPS đạt đỉnh công suất 200% trong 10 giây, đảm bảo cung cấp điện ngay cả khi có tải đột ngột.
- Tích hợp chức năng quản lý pin thông minh và theo dõi nhiệt độ đầu cuối pin, bảo vệ và kéo dài tuổi thọ pin.
Inverter Hybrid SolaX 10KW 1 pha là sự lựa chọn lý tưởng cho các hệ thống năng lượng mặt trời, mang lại hiệu suất cao, an toàn, và khả năng linh hoạt trong quản lý năng lượng.
