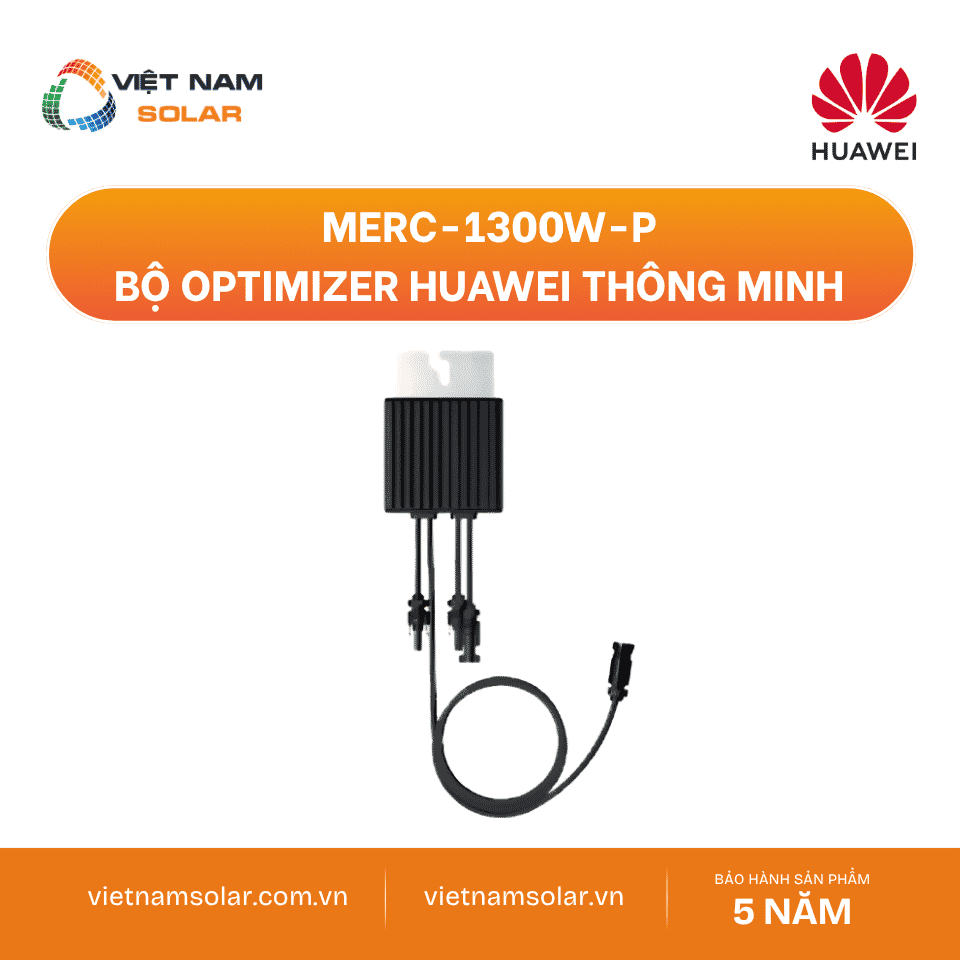

Huawei bộ điều khiển tấm pin thông minh · Mã MERC-1300W-P · Bộ tối ưu thông minh cấp tấm pinMERC-1300W-P – Bộ Bộ tối ưu Huawei Thông Minh – bộ điều khiển tấm pin thông minh
MERC-1300W-P là bộ bộ tối ưu Huawei dùng cho hệ điện mặt trời thương mại và công nghiệp, tối ưu công suất ở cấp từng tấm pin, hỗ trợ giám sát từng tấm pin, ngắt nhanh về điện áp an toàn và thiết kế chuỗi dài khi toàn bộ tấm pin PV được lắp bộ tối ưu.[1][2]
MERC-1300W-P phù hợp cho mái nhà xưởng, trung tâm thương mại, trường học, bãi xe và công trình có nhiều hướng lắp hoặc che bóng cục bộ. Thiết bị giúp từng tấm pin PV hoạt động độc lập hơn, giảm ảnh hưởng dây chuyền giữa các tấm pin và hỗ trợ phát hiện nhanh vị trí lỗi qua FusionSolar.[1][2][4]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Lỗi9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
📑 Danh mục bài viết
1. Tính năng nổi bật của MERC-1300W-P
MERC-1300W-P tập trung vào 5 giá trị chính: tối ưu công suất từng tấm pin, tăng sản lượng hệ thống, ngắt nhanh khi cần an toàn, hỗ trợ thiết kế chuỗi dài và định vị lỗi ở cấp tấm pin. Đây là nhóm tính năng rất hữu ích cho mái C&I dùng tấm pin công suất cao, có hướng lắp phức tạp hoặc cần quản lý vận hành chi tiết.[1][2][4]
Tối ưu công suất ở cấp tấm pin.
Mỗi tấm pin PV được bám điểm công suất cực đại riêng bằng MPPT cấp tấm pin, giúp giảm ảnh hưởng của tấm yếu, bóng che hoặc khác hướng lắp trong cùng hệ thống.[2]
Hỗ trợ tấm pin công suất cao.
MERC-1300W-P có công suất đầu vào danh định 1300 W, công suất đầu vào tối đa 1430 W và có thể kết nối tấm pin PV công suất tối đa 800 W ở điều kiện STC.[1][2]
Ngắt nhanh cho an toàn mái.
Khi biến tần tắt hoặc bộ tối ưu ngắt khỏi biến tần, điện áp đầu ra của mỗi bộ tối ưu về mức 1 V, giúp bảo trì và xử lý khẩn cấp an toàn hơn.[1][2]
Thiết kế chuỗi dài linh hoạt.
Khi toàn bộ tấm pin PV được gắn bộ tối ưu, chuỗi PV có thể chứa nhiều tấm pin hơn so với chuỗi truyền thống trong giới hạn cấu hình của biến tần tương thích.[2]
2. Thông số kỹ thuật MERC-1300W-P
Bảng thông số dưới đây dùng cho đúng model MERC-1300W-P. Cột trái giữ song ngữ Anh/Việt để dễ đối chiếu, cột phải trình bày bằng tiếng Việt và giữ nguyên các mã kỹ thuật cần thiết như Staubli MC4, IEC62109-1, IP68, SUN2000 và MERC.[1][2]
Thông số kỹ thuật MERC-1300W-PMERC-1300W-P – Bộ Optimizer Huawei Thông Minh – Smart Module Controller
⚙ Input / Đầu vào
Max. Input DC Power / Công suất DC đầu vào tối đa
1430 W[1]
Max. input voltage / Điện áp đầu vào tối đa
125 V[1]
Max. short-circuit current (Isc) / Dòng ngắn mạch tối đa
20 A[1]
99,5%[1]
Weighted efficiency / Hiệu suất chuẩn
99,0%[1]
Overvoltage category / Cấp chống quá áp
Cấp II[1]
PV module power at STC / Công suất module PV ở STC
Kết nối module PV công suất tối đa 800 W ở STC[1]
⚙ Output / Đầu ra
Rated Output DC Power / Công suất DC đầu ra danh định
1300 W[1]
Max. Output DC Power / Công suất DC đầu ra tối đa
1430 W[1]
Output voltage / Điện áp đầu ra
2-80 V[2]
Max. output voltage / Điện áp đầu ra tối đa
80 V[1]
Max. output current / Dòng đầu ra tối đa
22 A[1]
Output bypass / Đường vòng đầu ra
Có[1]
Shutdown output voltage per optimizer / Điện áp đầu ra khi ngắt trên mỗi optimizer
1 V[1]
No DC output power limit condition / Điều kiện không giới hạn công suất DC đầu ra
Khi nhiệt độ môi trường quanh optimizer tối đa 60°C và công suất module PV tối đa 715 W ở STC[1]
⚙ Standards Compliance / Tiêu chuẩn
Safety / An toàn
IEC62109-1, an toàn Class II[1]
EMC Class A / Phân loại EMC
Thiết bị EMC Class A[3]
⚙ General Data / Dữ liệu chung
Dimensions (H x W x D) / Kích thước
149 mm × 104 mm × 48,8 mm[2]
Net weight / Trọng lượng tịnh
Không quá 1050 g[2]
DC input and output terminals / Cổng DC đầu vào và đầu ra
Staubli MC4[2]
Short input power cable / Phiên bản dây đầu vào ngắn
Mã 02314APY, dây đầu vào 0,1 m, dây đầu ra 5,1 m âm và 0,1 m dương[2]
Long input power cable / Phiên bản dây đầu vào dài
Mã 02314AQB, dây đầu vào 1,3 m, dây đầu ra 2,9 m âm và 0,1 m dương[2]
Operating temperature / Nhiệt độ vận hành
-40°C đến +85°C[2]
Storage temperature / Nhiệt độ lưu trữ
-40°C đến +70°C[2]
Operating humidity / Độ ẩm vận hành
0%-100% RH[2]
Storage humidity / Độ ẩm lưu trữ
5%-95% RH[2]
Maximum operating altitude / Độ cao vận hành tối đa
4000 m[2]
Installation mode / Kiểu lắp đặt
Lắp trên giá đỡ module PV hoặc lắp trên khung module PV[2]
⚙ Compatible Inverter / Inverter tương thích
SUN2000-M2 / Dòng inverter SUN2000-M2
SUN2000-8/10/12/15/17/20KTL-M2[1]
SUN2000-M3 / Dòng inverter SUN2000-M3
SUN2000-30/36/40KTL-M3 và SUN2000-50KTL-M3[1]
SUN2000-M5 / Dòng inverter SUN2000-M5
SUN2000-12/15/17/20/23/25KTL-M5[1]
⚙ String Configuration / Cấu hình chuỗi
Configuration type / Kiểu cấu hình
Chỉ hỗ trợ cấu hình full optimizer[1]
Minimum optimizers per string / Số optimizer tối thiểu mỗi chuỗi
8 optimizer[1]
Maximum optimizers per string / Số optimizer tối đa mỗi chuỗi
25 optimizer với SUN2000-8~20KTL-M2, SUN2000-12~25KTL-M5, SUN2000-30~40KTL-M3; 20 optimizer với SUN2000-50KTL-M3[1]
Maximum DC power per string / Công suất DC tối đa mỗi chuỗi
20.000 W[1]
Same inverter requirement / Yêu cầu trong cùng inverter
Mỗi module PV dưới cùng inverter phải được gắn MERC-1100/1300W-P[1]
Mixed optimizer restriction / Hạn chế trộn optimizer
Không dùng lẫn SUN2000-450W-P2/600W-P và MERC-1100/1300W-P trong cùng Smart Energy/PV controller[1]
String capacity difference / Chênh lệch công suất chuỗi
Nên bằng nhau; nếu không, chênh lệch giữa các chuỗi dưới cùng inverter không vượt quá 2 kW[1]
3. An toàn khi lắp đặt và vận hành MERC-1300W-P
MERC-1300W-P làm việc trực tiếp trên mạch DC của chuỗi PV nên an toàn điện phải được đặt lên trước. Trước khi lắp, tháo hoặc bảo trì, cần ngắt nguồn, dùng dụng cụ cách điện, mang đồ bảo hộ và chỉ để nhân sự có chuyên môn thực hiện. Không cắm rút đầu nối khi đang có điện vì có thể phát sinh hồ quang, tia lửa hoặc hư hỏng thiết bị.[2][3]
Không lắp đặt khi còn điện.
Cần bảo đảm nguồn đã được ngắt trước khi lắp hoặc tháo cáp. Việc thao tác có điện có thể tạo hồ quang, cháy nổ hoặc gây chấn thương cho người thi công.[2]
Dùng đúng dụng cụ cách điện.
Kỹ thuật viên cần sử dụng dụng cụ cách điện chuyên dụng, giày cách điện, găng tay cách điện, kính bảo hộ và mũ bảo hộ khi thao tác trên hệ PV.[2][3]
Không cắt dây đi kèm bộ tối ưu.
Dây cáp đi kèm bộ tối ưu không được cắt bỏ. Cáp hỏng cần do nhân sự đủ chuyên môn xử lý và việc tự cắt dây có thể ảnh hưởng điều kiện bảo hành.[2]
Không tháo lắp khi đang vận hành đầu ra.
Đầu nối đầu ra của bộ tối ưu không hỗ trợ cắm rút nóng. Cắm rút sai thời điểm có thể làm hỏng bộ tối ưu hoặc gây lỗi chuỗi PV.[2]
Công trình mái cần có phương án chống sét, nối đất khung kim loại và quản lý dây cáp đúng tiêu chuẩn. Dây dương và dây âm của bộ tối ưu nên đi gần nhau để giảm nhiễu điện từ. Cáp AC và DC của biến tần nên cách xa cáp nguồn của tải động cơ như thang máy hoặc điều hòa tối thiểu 10 cm, tốt nhất đi trong máng hoặc ống riêng.[2]
4. Cấu tạo, cổng kết nối và dây cáp của MERC-1300W-P
MERC-1300W-P có 4 cổng chính gồm đầu ra dương, đầu ra âm, đầu vào âm và đầu vào dương. Thiết bị dùng đầu nối Staubli MC4, có phiên bản dây đầu vào ngắn 0,1 m và phiên bản dây đầu vào dài 1,3 m để phù hợp kiểu dây của tấm pin PV. Việc chọn đúng phiên bản dây giúp lắp gọn, tránh kéo căng cáp và giảm lỗi kết nối.[1][2][3]
4 cổng rõ ràng.
Thiết bị có cổng đầu ra dương, đầu ra âm, đầu vào âm và đầu vào dương. Đầu vào nối hộp nối tấm pin PV, đầu ra nối bộ tối ưu kế tiếp hoặc biến tần.[2]
Dây đầu vào ngắn.
Bản dây đầu vào ngắn MERC-1300W-P có mã 02314APY, dây đầu vào 0,1 m, dây đầu ra 5,1 m âm và 0,1 m dương.[2]
Dây đầu vào dài.
Bản dây đầu vào dài MERC-1300W-P có mã 02314AQB, dây đầu vào 1,3 m, dây đầu ra 2,9 m âm và 0,1 m dương.[2]
Vỏ nhôm tản nhiệt.
Kết cấu thân có rãnh tản nhiệt, hỗ trợ vận hành ngoài trời trong dải -40°C đến +85°C. Nếu nhiệt độ vận hành lên 70°C đến 85°C, thiết bị có thể tự bảo vệ quá nhiệt và phục hồi khi nhiệt giảm.[1][2]
Không cần nối đất riêng.
Bộ tối ưu là thiết bị Cấp II nên không cần nối đất riêng, nhưng khung kim loại của hệ PV vẫn phải được nối đất đúng yêu cầu hệ thống.[2]
5. Tài liệu kỹ thuật MERC-1300W-P
Bộ tài liệu kỹ thuật MERC-1300W-P giúp kiểm tra công suất, điện áp, dòng điện, đầu nối MC4, chiều dài dây, IP68, nhiệt độ vận hành, cấu hình chuỗi, biến tần tương thích, hướng dẫn lắp đặt, tạo bố trí vật lý, kiểm tra trạng thái bộ tối ưu và xử lý lỗi khi vận hành hệ PV Huawei.[1][2][3]
Tài liệu kỹ thuật MERC-1300W-PBộ Bộ tối ưu Huawei Thông Minh – bộ điều khiển tấm pin thông minh
Việt Nam Solar tổng hợp 8 tài liệu dành cho MERC-1300W-P – Bộ Bộ tối ưu Huawei Thông Minh – bộ điều khiển tấm pin thông minh, gồm tài liệu thông số, hướng dẫn sử dụng, hướng dẫn nhanh và các liên kết web cần thiết để khách hàng dễ tra cứu khi chọn bộ tối ưu Huawei.
⚙ Tài liệu sản phẩm3 tài liệu
⚙ Tài liệu web và tra cứu5 tài liệu
WEB
Tài liệu xử lý lỗi MERC-1300W-P – Bộ Bộ tối ưu Huawei Thông Minh – bộ điều khiển tấm pin thông minh
6. Lắp đặt MERC-1300W-P trên tấm pin PV
Khi lắp MERC-1300W-P, cần chọn đúng phiên bản dây đầu vào theo dây sẵn của tấm pin PV. Tấm pin có dây dài nên dùng bộ tối ưu dây đầu vào ngắn; tấm pin có dây ngắn nên dùng bộ tối ưu dây đầu vào dài. Thiết bị có thể cố định bằng bu lông chữ T, bộ bu lông hoặc giá gắn tùy hệ khung và vị trí lắp sau tấm pin.[2][3]
Chọn đúng chiều dây ngay từ đầu.
Với tấm pin có dây dài, bản dây đầu vào ngắn cho phép lắp dọc hoặc ngang. Với tấm pin có dây ngắn, bản dây đầu vào dài thường chỉ phù hợp lắp dọc.[3]
Dán nhãn SN đúng vị trí bố trí.
Sau khi xác định vị trí bộ tối ưu, cần bóc nhãn SN và dán vào đúng vị trí trên mẫu bố trí vật lý để thuận tiện tạo sơ đồ và truy lỗi về sau.[2][3]
Giữ khoảng hở tản nhiệt.
Khi lắp sát mái tôn hoặc mái hấp nhiệt, cần bảo đảm bộ tối ưu thông thoáng. Nhiệt độ môi trường quanh bộ tối ưu nên không vượt 70°C để hạn chế cảnh báo quá nhiệt.[2]
Kiểm tra điện áp trước khi nối biến tần.
Sau khi nối đầu vào bộ tối ưu với tấm pin PV, điện áp đầu ra điển hình của từng bộ tối ưu là 1 V ±5%. Điện áp chuỗi đo được cần tương ứng số bộ tối ưu trong chuỗi khi bức xạ đủ.[3]
MERC-1300W-P dùng đầu nối Staubli MC4 nên đầu nối DC trong hệ cần đồng bộ đúng mã. Không đảo đầu vào và đầu ra. Không để bộ tối ưu chưa nối thiết bị khác bị mưa tạt trực tiếp. Sau khi đo điện áp chuỗi đúng, kỹ thuật viên mới kết nối chuỗi PV vào biến tần.[2][3]
7. Cài đặt bố trí vật lý và kiểm tra trạng thái MERC-1300W-P
Sau khi lắp bộ tối ưu, kỹ thuật viên cần tạo bố trí vật lý trên FusionSolar để gắn đúng vị trí từng tấm pin với mã SN bộ tối ưu. Bố trí này giúp xem trạng thái tấm pin, nhận biết tấm pin yếu, phát hiện mất kết nối và khoanh vùng điểm lỗi nhanh hơn khi bảo trì hệ thống.[2][3]
Tạo bố trí bằng ảnh mẫu.
Có thể chụp ảnh mẫu bố trí vật lý trên ứng dụng FusionSolar rồi tạo bố trí theo hướng dẫn. Nếu số ảnh nhiều hoặc số tấm pin lớn, giao diện web FusionSolar giúp xử lý thuận tiện hơn.[2][3]
Kiểm tra trạng thái theo màu.
Trạng thái xanh là bộ tối ưu chạy bình thường, xám là ngoại tuyến, đỏ là lỗi và vàng là mất kết nối. Kỹ thuật viên cần kiểm tra đúng SN, vị trí và tìm lại thiết bị khi cần.[2][3]
Theo dõi tấm pin yếu.
FusionSolar hiển thị màu tấm pin theo tỷ lệ công suất đầu ra trên công suất định mức của bộ tối ưu. Tấm pin màu tối hơn có thể là tấm pin kém hiệu quả nếu bề mặt sạch và không bị che bóng.[2]
Bảo trì định kỳ 6 tháng.
Hướng dẫn nhanh khuyến nghị mỗi 6 tháng kiểm tra thiết bị có hư hỏng hoặc biến dạng không, đồng thời kết nối quaứng dụng để xem có cảnh báo phát sinh không.[3]
Trong vận hành thực tế, bố trí chính xác giúp tiết kiệm nhiều thời gian. Khi có cảnh báo, kỹ thuật viên không phải dò từng tấm pin thủ công mà có thể nhìn sơ đồ, xác định vị trí gần đúng, kiểm tra dây, đầu nối, bóng che hoặc tấm pin cần vệ sinh.
8. Lỗi thường gặp của MERC-1300W-P và cách xử lý
Các lỗi thường gặp của MERC-1300W-P thường liên quan đến quá áp đầu vào, quá nhiệt, lỗi phần cứng, quá nhiệt đầu nối đầu ra, dòng ngược đầu ra, điện áp đầu ra bất thường hoặc nâng cấp phần mềm không thành công. Cách xử lý nên bắt đầu từ kiểm tra bức xạ, dây cáp, đầu nối, thông gió, bóng che và thao tác tìm lại bộ tối ưu trên hệ thống.[2]
Quá áp đầu vào.
Lỗi quá áp đầu vào xảy ra khi điện áp hở mạch của tấm pin PV vượt giới hạn đầu vào bộ tối ưu. Cần kiểm tra lại Voc tấm pin và cấu hình thực tế.[2]
Quá nhiệt.
Khi nhiệt độ bên trong bộ tối ưu quá cao, cần kiểm tra thông gió và nhiệt độ môi trường quanh vị trí lắp. Nếu thông gió kém, cần cải thiện tản nhiệt.[2]
Lỗi phần cứng bên trong.
Lỗi phần cứng bên trong bộ tối ưu cần liên hệ đơn vị lắp đặt hoặc kỹ thuật hỗ trợ để kiểm tra, thay thế đúng mã và cập nhật lại bố trí khi cần.[2]
Quá nhiệt đầu cực ra.
Nếu nhiệt độ đầu nối đầu ra bất thường, cần liên hệ kỹ thuật để thay bộ tối ưu lỗi và bộ tối ưu nối với dây đầu ra ngắn của bộ tối ưu lỗi.[2]
Dòng ngược đầu ra.
Lỗi dòng ngược đầu ra có thể liên quan đến bóng che khi các chuỗi PV nối song song. Cần kiểm tra vùng che bóng và tình trạng nối song song của chuỗi.[2]
Điện áp đầu ra bất thường.
Khi điện áp đầu ra bất thường, cần tìm lại bộ tối ưu khi nắng bình thường, kiểm tra chuỗi PV đã nối đúng biến tần chưa và kiểm tra điểm đứt trong chuỗi.[2]
Nếu hệ thống thay đổi như thêm, xóa, thay bộ tối ưu, đổi vị trí vật lý hoặc đổi đầu vào chuỗi PV vào biến tần, cần tắt toàn bộ công tắc DC và AC của biến tần, chờ 5 phút rồi mới thao tác. Sau khi hoàn tất, cần tìm lại bộ tối ưu và cập nhật bố trí vật lý để hệ thống định vị lỗi chính xác.[2]
9. Bảo hành và kiểm tra chính hãng MERC-1300W-P
MERC-1300W-P được bảo hành 5 năm khi mua chính hãng tại Việt Nam Solar. Khi nhận hàng, khách hàng nên kiểm tra đúng mã, tem nhãn, số seri, tình trạng vỏ, đầu nối MC4, chiều dài dây và chứng từ mua hàng. Hồ sơ SN cần được lưu cùng bố trí công trình để dễ bảo trì và thay thế về sau.
Kiểm tra đúng mã MERC-1300W-P.
Mã MERC-1300W-P có công suất đầu vào danh định 1300 W và công suất đầu vào tối đa 1430 W. Không nên thay bằng MERC-1100W-P nếu chưa kiểm tra cấu hình biến tần và tấm pin PV.[1]
Lưu SN theo từng tấm pin.
SN của bộ tối ưu cần được dán đúng vị trí trên bố trí vật lý. Khi thay bộ tối ưu, cần ghi lại thông tin cáp và cập nhật SN mới trênứng dụng hoặc hệ thống quản lý.[2]
Không cắt dây hoặc tự sửa.
Không cắt dây đi kèm bộ tối ưu và không tự sửa phần cứng. Những thao tác này có thể gây lỗi điện, lỗi kết nối và ảnh hưởng điều kiện bảo hành.[2]
Chuẩn bị dữ liệu khi cần bảo hành.
Nên gửi ảnh sản phẩm, ảnh SN, ảnh bố trí, ảnh cảnh báo FusionSolar, mô tả lỗi, số lượng bộ tối ưu lỗi và điều kiện vận hành để đội kỹ thuật kiểm tra nhanh hơn.
Khi thay bộ tối ưu, cần ngắt nguồn biến tần, tháo đầu vào, tháo thiết bị cũ, lắp thiết bị mới theo đúng vị trí cáp đã ghi nhận, cấp nguồn lại, tìm lại bộ tối ưu và hoàn tất thao tác thay thế trên FusionSolar hoặc hệ thống quản lý.[2]
10. Việt Nam Solar, nhà phân phối bộ tối ưu Huawei MERC-1300W-P
Việt Nam Solar phân phối MERC-1300W-P chính hãng cho hệ điện mặt trời Huawei, hỗ trợ kiểm tra cấu hình biến tần, số bộ tối ưu mỗi chuỗi, chiều dài dây, loại tấm pin PV, bố trí FusionSolar, bảo hành và xử lý lỗi khi vận hành. Khách hàng có thể liên hệ trực tiếp để nhận tư vấn cấu hình và báo giá theo số lượng thực tế.[6][9]
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Huawei tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[6][9]
11. Đánh giá khi chọn MERC-1300W-P cho hệ điện mặt trời C&I
MERC-1300W-P là lựa chọn đáng cân nhắc cho hệ điện mặt trời dùng tấm pin công suất cao, cần tối ưu theo từng tấm pin và cần quản lý vận hành chi tiết. Thiết bị giúp tăng độ linh hoạt thiết kế, hỗ trợ ngắt nhanh và cải thiện khả năng bảo trì nhờ định vị lỗi ở cấp tấm pin.[1][2][4]
Phù hợp tấm pin công suất lớn.
Mã này có thể kết nối tấm pin PV công suất tối đa 800 W ở STC, phù hợp các dự án dùng tấm pin công suất cao trong nhóm thương mại và công nghiệp.[1]
Cần cấu hình đồng bộ.
MERC-1300W-P không dùng cho cấu hình bán phần. Mỗi tấm pin PV dưới cùng biến tần phải gắn bộ tối ưu, nếu không biến tần có thể không khởi động và phát sinh rủi ro thiết bị.[1][2]
Phải kiểm tra biến tần tương thích.
Thiết bị tương thích các dòng SUN2000-8~20KTL-M2, SUN2000-12~25KTL-M5, SUN2000-30~40KTL-M3 và SUN2000-50KTL-M3.[1]
Điểm cần lưu ý là bộ tối ưu không phải giải pháp “cứ lắp là tối ưu mọi trường hợp”. Hiệu quả phụ thuộc thiết kế chuỗi, vùng bóng che, công suất tấm pin, biến tần tương thích, bố trí và chất lượng thi công. Với dự án lớn, nên để kỹ thuật kiểm tra bản vẽ mái trước khi chốt số lượng MERC-1300W-P.
12. Hiểu lầm thường gặp về MERC-1300W-P
Nhiều người dễ hiểu nhầm bộ tối ưu là thiết bị bắt buộc cho mọi hệ điện mặt trời hoặc có thể lắp vài cái vào một chuỗi để xử lý bóng che. Với MERC-1300W-P, điểm quan trọng nhất là cấu hình đầy đủ bộ tối ưu: tất cả tấm pin PV dưới cùng biến tần phải được gắn bộ tối ưu, không lắp bán phần và không trộn với một số dòng bộ tối ưu khác trong cùng bộ điều khiển.[1][2]
Hiểu sai: Chỉ cần lắp bộ tối ưu cho vài tấm bị bóng che.
Nhiều người nghĩ có thể gắn MERC-1300W-P cho một phần chuỗi để tiết kiệm chi phí.
Cách hiểu đúng: MERC-1300W-P chỉ hỗ trợ đầy đủ bộ tối ưu.
Mỗi tấm pin PV dưới cùng biến tần phải được gắn MERC-1100/1300W-P. Cấu hình bán phần không được phép.[1][2]
Hiểu sai: Bộ tối ưu thay thế biến tần.
Bộ tối ưu không phải bộ chuyển đổi AC, không hòa lưới và không thay biến tần trong hệ PV.
Hiểu sai: Có thể trộn mọi loại bộ tối ưu Huawei.
Một số công trình tận dụng bộ tối ưu cũ và mới trong cùng một bộ điều khiển.
Cách hiểu đúng: Không trộn MERC-1100/1300W-P với SUN2000-450W-P2/600W-P.
Hai nhóm bộ tối ưu này không được dùng lẫn dưới cùng bộ điều khiển PV thông minh.[1]
Hiểu sai: Chuỗi nào cũng lắp được 25 bộ tối ưu.
Số lượng tối đa mỗi chuỗi không giống nhau cho mọi biến tần.
Cách hiểu đúng: Phải kiểm tra theo mã biến tần.
SUN2000-50KTL-M3 hỗ trợ tối đa 20 bộ tối ưu mỗi chuỗi, trong khi một số dòng khác hỗ trợ tối đa 25 bộ tối ưu mỗi chuỗi.[1]
13. Câu hỏi thường gặp về MERC-1300W-P
Phần hỏi đáp giúp người mua kiểm tra nhanh các điểm quan trọng trước khi chọn MERC-1300W-P: thiết bị dùng để làm gì, công suất bao nhiêu, có IP68 không, có lắp bán phần được không, số bộ tối ưu mỗi chuỗi là bao nhiêu và khi ngắt điện áp còn bao nhiêu.
01MERC-1300W-P dùng để làm gì?
02MERC-1300W-P có công suất bao nhiêu?
MERC-1300W-P có công suất DC đầu vào danh định 1300 W, công suất DC đầu vào tối đa 1430 W và công suất DC đầu ra danh định 1300 W.[1]
03MERC-1300W-P có dùng cho tấm pin công suất cao không?
Có. MERC-1300W-P có thể kết nối tấm pin PV công suất tối đa 800 W ở điều kiện STC. Khi chọn tấm pin, cần kiểm tra thêm điện áp hở mạch và dòng ngắn mạch để không vượt giới hạn bộ tối ưu.[1]
04MERC-1300W-P có chống nước không?
05Có thể chỉ lắp MERC-1300W-P cho vài tấm pin không?
06Mỗi chuỗi dùng bao nhiêu bộ tối ưu?
Số tối thiểu là 8 bộ tối ưu mỗi chuỗi. Số tối đa là 25 bộ tối ưu với một số dòng SUN2000-M2, M5, M3 và 20 bộ tối ưu với SUN2000-50KTL-M3. Công suất DC tối đa mỗi chuỗi là 20.000 W.[1]
07Khi biến tần tắt, điện áp mỗi bộ tối ưu còn bao nhiêu?
Khi MERC-1100/1300W-P ngắt khỏi biến tần hoặc biến tần tắt, điện áp đầu ra của mỗi bộ tối ưu là 1 V. Đây là cơ chế hỗ trợ an toàn khi bảo trì và xử lý khẩn cấp.[1]
08Mua MERC-1300W-P ở đâu?
Khách hàng có thể liên hệ Việt Nam Solar để mua MERC-1300W-P chính hãng, được tư vấn cấu hình biến tần, số bộ tối ưu, bố trí FusionSolar, bảo hành và hỗ trợ kỹ thuật sau bán hàng.
14. Giá MERC-1300W-P và nhận báo giá
Giá MERC-1300W-P phụ thuộc số lượng bộ tối ưu, phiên bản dây đầu vào ngắn hoặc dài, tồn kho, chứng từ, bảo hành và yêu cầu hỗ trợ kỹ thuật. Để báo giá đúng, khách hàng nên gửi mã biến tần, công suất tấm pin PV, số lượng tấm pin, số chuỗi, bản vẽ mái và nhu cầu tạo bố trí FusionSolar.
Nhận báo giá nhanh
Gọi trực tiếp Việt Nam Solar để kiểm tra giá MERC-1300W-P, tồn kho, phiên bản dây và thời gian giao hàng.
Gửi cấu hình qua email
Gửi mã biến tần, công suất tấm pin, số lượng tấm pin, số chuỗi, kiểu mái, vùng che bóng và yêu cầu bộ tối ưu để đội kỹ thuật kiểm tra trước.
Tư vấn lắp đặt
Việt Nam Solar hỗ trợ kiểm tra đầy đủ bộ tối ưu, biến tần tương thích, số bộ tối ưu mỗi chuỗi, bố trí, bảo hành và xử lý lỗi sau lắp.
Tài liệu tham khảo
Đánh giá MERC-1300W-P - Bộ Optimizer Huawei Thông Minh – Smart Module Controller
Chưa có đánh giá nào.
Thảo luận
