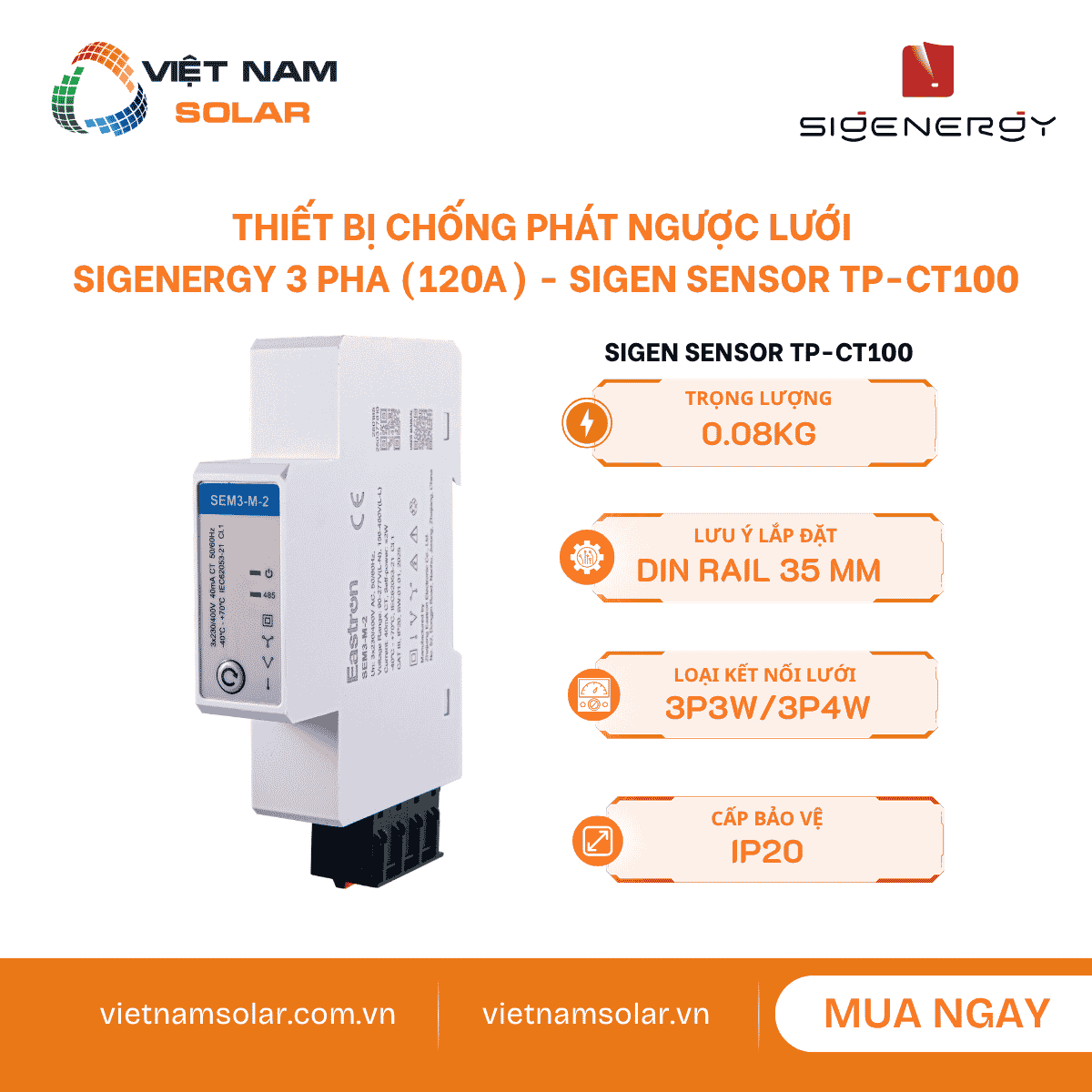

Sigenergy · Thiết bị đo công suất · 3 pha CT 100ASigen Sensor TP-CT100 – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (CT 100A)
Sigen Sensor TP-CT100 là thiết bị đo công suất 3 pha dùng biến dòng CT ngoài 100A, hỗ trợ hệ lưới 3P3W/3P4W, giao tiếp RS485 Modbus RTU và lắp trên thanh DIN 35mm. Thiết bị thu thập dữ liệu công suất tại điểm đấu nối lưới để hệ inverter Sigenergy giám sát chiều nhập, xuất điện và cấu hình kiểm soát phát ngược phù hợp.[1][1]
Sigen Sensor TP-CT100 phù hợp công trình cần biến tần 100A có cổng dự phòng, ghép lưu trữ Sigenergy và mở rộng theo mô hình thương mại, công nghiệp.
📚 Danh mục bài viết
1. Tính năng nổi bật của Sigen Sensor TP-CT100
1
Đo công suất 3 pha tại điểm đấu nối
Thiết bị hỗ trợ kiểu lưới 3P3W và 3P4W, phù hợp hệ điện mặt trời 3 pha cần đọc dữ liệu tại điểm kết nối với lưới. Khi có dữ liệu đúng, inverter có thể biết hệ đang lấy điện từ lưới hay đang phát công suất ra lưới để điều chỉnh theo giới hạn đã cài đặt.[1][1]
2
3 CT ngoài cho dòng tối đa 100A
Sigen Sensor TP-CT100 dùng 3 biến dòng CT ngoài, mỗi CT có chiều dài dây 1m và dòng vận hành tối đa 100A. Cấu hình này phù hợp cho tủ điện 3 pha dân dụng, văn phòng nhỏ hoặc công trình thương mại nhỏ có dòng tổng không vượt giới hạn CT.[1]
3
RS485 Modbus RTU dễ tích hợp
Thiết bị truyền dữ liệu qua RS485 với tốc độ 9,600 bps và giao thức Modbus RTU. Trong hệ Sigenergy 3 pha, cảm biến công suất phía lưới được đấu về đường RS485-2 trên cổng COM của inverter để phục vụ giám sát và điều tiết công suất.[1][1]
4
Có thể mở rộng truyền không dây bằng Sub1G Kit
Datasheet cho thấy Sigen Sensor Sub1G Kit hỗ trợ truyền thông RS485 hoặc không dây, dùng giao thức IEEE 802.11ah và có khoảng cách truyền tối đa đến 200m trong không gian mở. Khoảng cách thực tế sẽ giảm nếu có tường hoặc vật cản giữa hai điểm truyền.[1]
2. Thông số kỹ thuật Sigen Sensor TP-CT100
Thông số kỹ thuật Sigen Sensor TP-CT100
⚙ Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor TP-CT100 [1] |
| Grid connection type / Kiểu kết nối lưới | 3P3W / 3P4W [1] |
| AC input voltage range / Dải điện áp AC đầu vào | 176 – 276 Vac (L-N) 277 – 304 Vac (L-L) [1] |
| Nominal AC frequency / Tần số AC danh định | 50 / 60 Hz [1] |
| Max. operating current / Dòng vận hành tối đa | – [1] |
⚙ Measurement Accuracy / Độ chính xác đo lường
| Voltage accuracy / Độ chính xác điện áp | 0.5% [1] |
| Current accuracy / Độ chính xác dòng điện | 0.5% (4 – 100A) [1] |
| Power accuracy / Độ chính xác công suất | 1% [1] |
| Frequency accuracy / Độ chính xác tần số | 0.5% [1] |
⚙ Communication / Truyền thông
| Interface / Giao tiếp | RS485 [1] |
| Baud rate / Tốc độ truyền | 9600 bps [1] |
| Protocol / Giao thức | Modbus RTU [1] |
⚙ General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 19 / 94.5 / 68.5 mm hoặc 18 / 100 / 65.5 mm [1] |
| Weight / Trọng lượng | 0.08 kg [1] |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C [1] |
| Operating temperature range / Dải nhiệt độ vận hành | -25 ~ 65 °C [1] |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 90% [1] |
| Ingress protection rating / Cấp bảo vệ | IP20 [1] |
| Installation method / Phương thức lắp đặt | Thanh ray DIN 35 mm [1] |

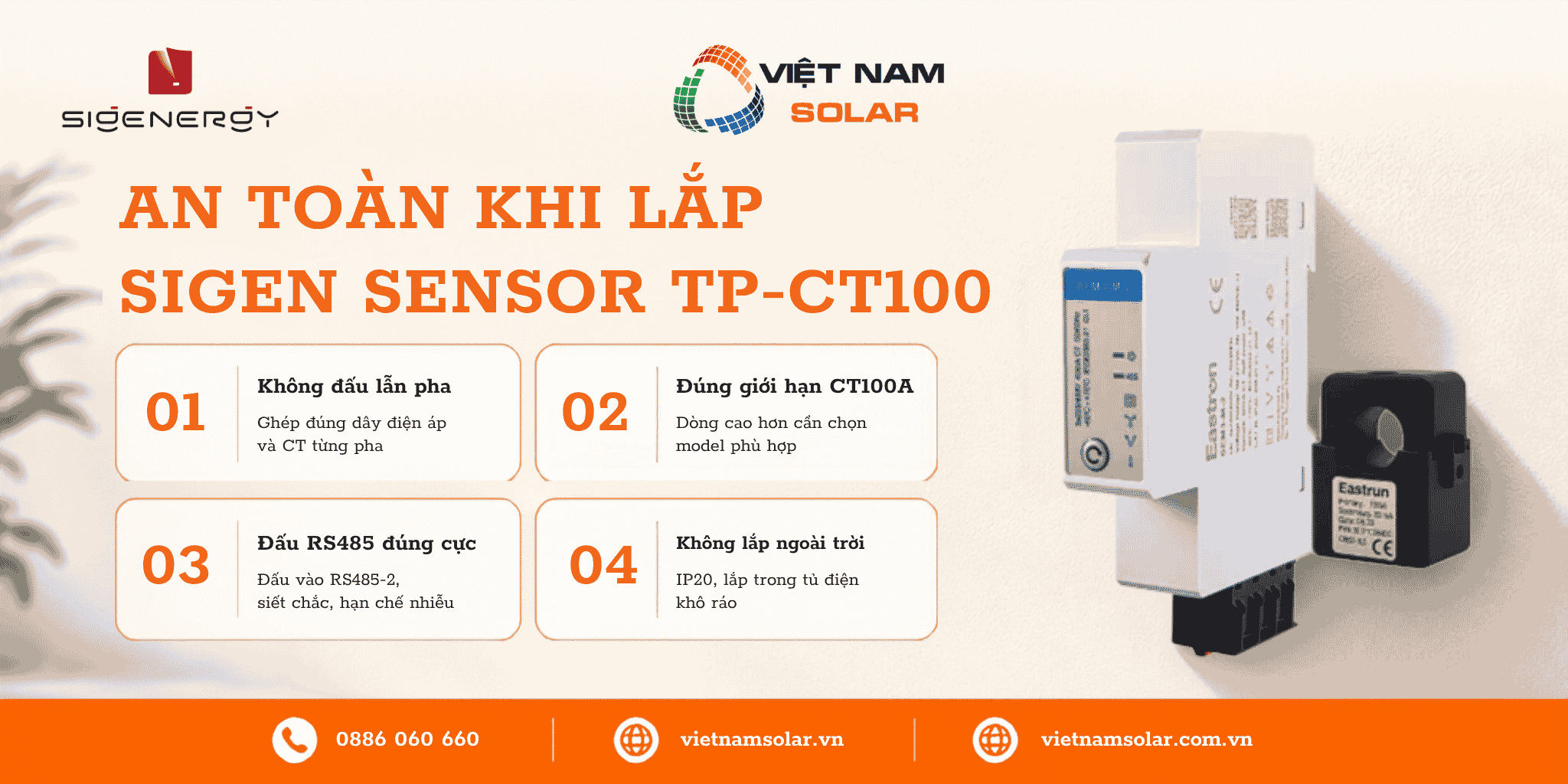

3. An toàn khi lắp Sigen Sensor TP-CT100
Không đấu lẫn pha
Thiết bị đo 3 pha cần quan hệ đúng giữa dây lấy mẫu điện áp và CT của từng pha. Nếu CT kẹp trên pha này nhưng dây điện áp lại lấy từ pha khác, số đo công suất và hệ số công suất có thể sai, làm chức năng kiểm soát phát ngược hoạt động thiếu ổn định.
Kiểm tra đúng giới hạn CT 100A
CT của TP-CT100 có dòng vận hành tối đa 100A. Nếu aptomat tổng hoặc dòng làm việc thực tế cao hơn giới hạn này, cần chọn model cảm biến phù hợp hơn để tránh sai số đo, quá tải CT hoặc mất độ tin cậy khi điều tiết công suất.[1]
Đấu RS485 đúng cực
Trong hệ Sigenergy 3 pha, cảm biến công suất phía lưới được đấu vào RS485-2. Cần phân biệt đúng 485_B2 và 485_A2, siết chắc đầu nối và hạn chế đi chung dây tín hiệu với cáp nguồn để giảm nhiễu truyền thông.[1]
Không lắp ngoài trời trần
Thiết bị có cấp bảo vệ IP20, phù hợp lắp bên trong tủ điện khô ráo. Không nên đặt tại vị trí có nước, bụi dẫn điện, hơi muối, hơi hóa chất hoặc nguy cơ chạm trực tiếp vào đầu nối điện.
4. Cấu tạo và cách nhận diện Sigen Sensor TP-CT100
Thân đo nhỏ gọn 1P
Datasheet mô tả thiết kế nhỏ gọn 1P, dạng plug-in, thuận tiện cho tủ điện đã có sẵn nhiều thiết bị. Kích thước thân đo của TP-CT100 có hai dạng theo sản phẩm thực tế: 19 / 94.5 / 68.5mm hoặc 18 / 100 / 65.5mm.[1]
3 CT ngoài cho hệ 3 pha
Model này dùng 3 CT ngoài, dây CT dài 1m, đường kính trong 24 / 16mm và dòng vận hành tối đa 100A. Khi lắp cần kẹp đúng vào từng pha và cố định dây gọn để tránh căng kéo hoặc lỏng đầu nối trong tủ điện.[1]
Cổng RS485 truyền dữ liệu
Cổng RS485 dùng để truyền dữ liệu đo về inverter Sigenergy. Khi đi dây, nên dùng cáp tín hiệu phù hợp, tránh đi song song quá gần cáp động lực và kiểm tra chắc chắn cực B/A trước khi đóng nguồn vận hành.[1]
Phân biệt với TP-DH và TP-CT300
TP-DH là bản đo trực tiếp có dòng vận hành tối đa 100A trên thân đo, còn TP-CT100 dùng CT ngoài. TP-CT300 dùng CT 300A cho tủ điện dòng lớn hơn. Vì vậy, cần chọn đúng model theo dòng tổng và kiểu lắp của công trình.[1]
5. Tài liệu kỹ thuật Sigen Sensor TP-CT100
|
📋
|
Tài liệu kỹ thuật Sigen Sensor TP-CT100 – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (120A) |
⚙Tài liệu PDF sản phẩm▼ 1 tài liệu
| Datasheet (Tài liệu thông số kỹ thuật) Sigen Sensor TP-CT100 – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (120A) | Truy cập |
⚙Tài liệu web và tra cứu▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi Sigen Sensor TP-CT100 – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (120A) | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Sigenergy | Truy cập |
6. Lắp đặt Sigen Sensor TP-CT100 đúng kỹ thuật
Lắp trong tủ điện trên DIN Rail
Thiết bị có cấp bảo vệ IP20 và phương thức lắp DIN Rail 35mm. Vị trí phù hợp là bên trong tủ điện khô ráo, dễ kiểm tra, có khoảng thao tác đủ cho dây CT, dây lấy mẫu và dây RS485.
Kẹp đủ 3 CT cho từng pha
TP-CT100 dùng 3 CT, mỗi CT dây dài 1m và dòng tối đa 100A. Khi lắp, cần kẹp đúng pha, tránh để dây CT bị kéo căng hoặc chèn ép bởi nắp tủ. Nếu dòng tổng thực tế vượt 100A, cần chọn model CT lớn hơn.[1]
Đấu RS485-2 về inverter
Hướng dẫn lắp đặt hệ 3 pha xác định RS485-2 là đường dùng để kết nối cảm biến công suất phía lưới. Trong cổng COM, 485_B2 và 485_A2 cần đấu đúng cực để inverter nhận dữ liệu ổn định.[1]
Tách cáp tín hiệu khỏi cáp nguồn
Cáp tín hiệu RS485 nên được bó riêng với cáp nguồn, tránh đi chung bó dài trong tủ điện công suất lớn. Việc tách dây giúp giảm nhiễu, hạn chế mất dữ liệu và giảm lỗi không nhận cảm biến khi tải biến động.

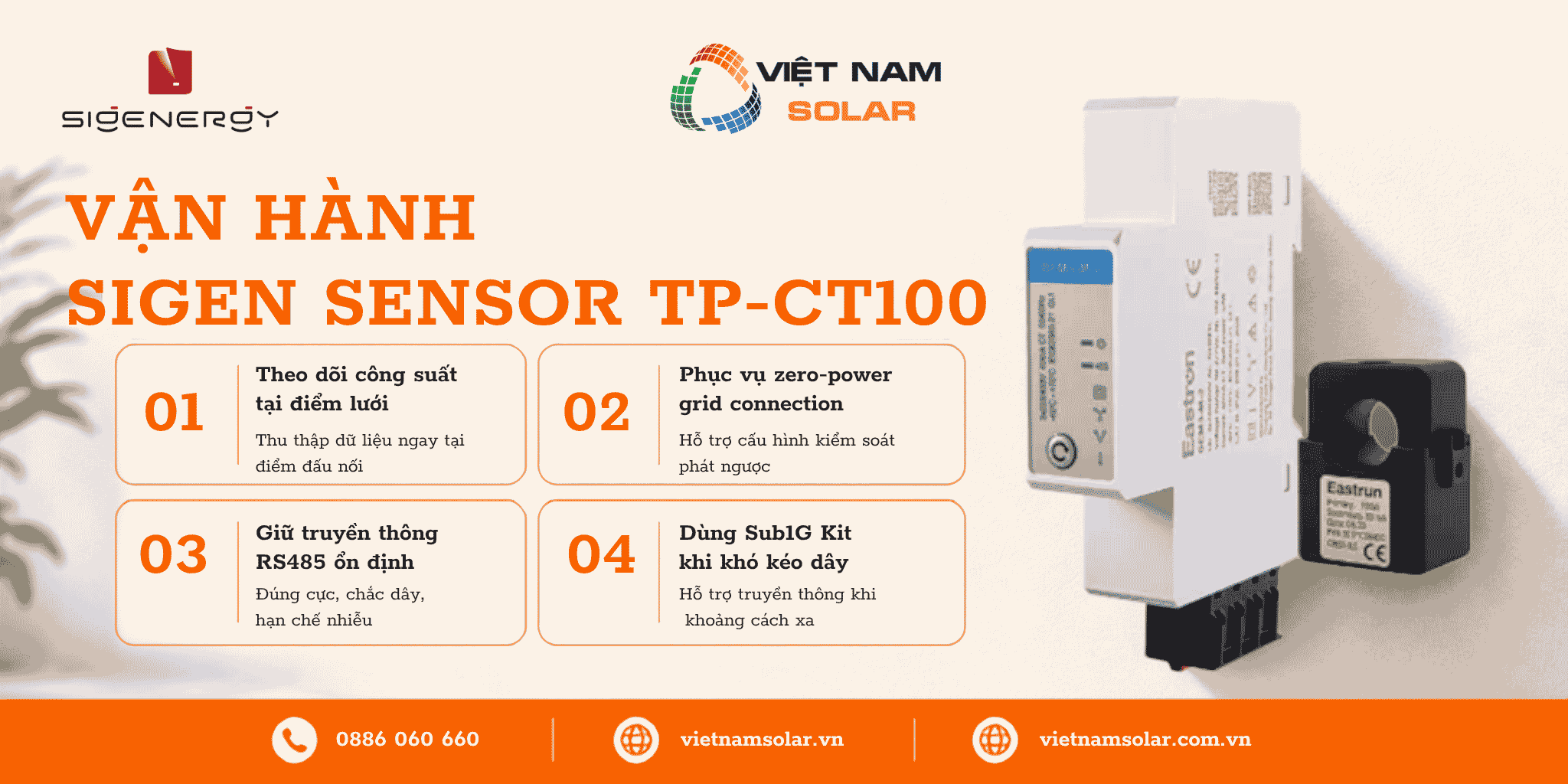

7. Vận hành Sigen Sensor TP-CT100 trong hệ Sigenergy
Theo dõi công suất tại điểm lưới
Power sensor được dùng để thu thập dữ liệu tại điểm nối lưới. Đây là vị trí quan trọng vì inverter cần biết dòng công suất thực tế trước khi ra quyết định giảm phát, tăng tự dùng hoặc giới hạn phát ngược.
Phục vụ zero-power grid connection
Tài liệu hệ SigenStor mô tả power sensor có chức năng thu thập dữ liệu điểm kết nối lưới để thực hiện zero-power grid connection. Điều này đặc biệt hữu ích ở công trình không được phép phát điện ngược lên lưới.[1][1]
Giữ truyền thông RS485 ổn định
Khi hệ thống vận hành, dây RS485 cần chắc, đúng cực và không bị nhiễu. Nếu mất dữ liệu cảm biến, inverter có thể không điều tiết công suất đúng theo điểm lưới, đặc biệt ở công trình có tải biến thiên nhanh.
Dùng Sub1G Kit khi khó kéo dây
Trong trường hợp vị trí tủ điện và inverter cách xa nhau, Sigen Sensor Sub1G Kit có thể hỗ trợ truyền thông không dây. Datasheet ghi khoảng cách tối đa đến 200m trong không gian mở, nhưng khi có tường chắn, khoảng cách thực tế sẽ ngắn hơn.[1]
8. Lỗi thường gặp khi dùng Sigen Sensor TP-CT100
Đọc ngược chiều công suất
Nếu số liệu nhập lưới và xuất lưới bị ngược, nguyên nhân phổ biến là CT quay sai chiều hoặc dây lấy mẫu không đúng pha. Cần kiểm tra lại từng CT, từng pha và thử lại bằng tải thật để xác nhận hướng công suất.
Không nhận cảm biến
Trường hợp inverter không nhận được cảm biến thường liên quan đến RS485. Cần kiểm tra 485_B2, 485_A2, độ chắc đầu nối, dây tín hiệu, tốc độ truyền 9,600 bps và việc chọn đúng cảm biến trong cấu hình hệ thống.[1][1]
Sai số khi tải lớn
Nếu dòng thực tế vượt 100A, CT của TP-CT100 không còn phù hợp. Lúc này cần chuyển sang model CT lớn hơn như TP-CT300 hoặc TP-CT600 tùy dòng tổng và đường kính dây pha của tủ điện.[1]
Điều tiết phát ngược không ổn định
Nếu thiết bị vẫn có dữ liệu nhưng hệ thống chưa điều tiết đúng, cần kiểm tra vị trí lắp cảm biến tại điểm lưới, cấu hình zero-power grid connection, trạng thái gateway nếu có và sự ổn định của đường truyền RS485.
9. Bảo hành và lưu ý sử dụng Sigen Sensor TP-CT100
Giữ hiện trạng khi có lỗi
Nếu hệ thống không nhận cảm biến hoặc dữ liệu phát ngược bất thường, không nên tháo đổi dây khi chưa có chuyên môn. Hãy chụp rõ vị trí CT, dây RS485, mặt thiết bị và màn hình inverter để kỹ thuật viên kiểm tra trước.
Không dùng vượt dòng CT
TP-CT100 có dòng vận hành tối đa của CT là 100A. Nếu công trình có aptomat tổng hoặc dòng làm việc cao hơn, nên đổi model đúng dòng để tránh quá tải CT và bảo đảm độ tin cậy đo lường.[1]
Lắp đúng môi trường IP20
Cấp bảo vệ IP20 phù hợp lắp trong tủ điện có che chắn. Không nên lắp ở nơi ẩm, bụi, nước mưa, hơi muối hoặc môi trường ăn mòn vì có thể làm oxy hóa đầu nối và ảnh hưởng truyền thông.
10. Việt Nam Solar, nhà phân phối thiết bị Sigenergy Sigen Sensor TP-CT100
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.

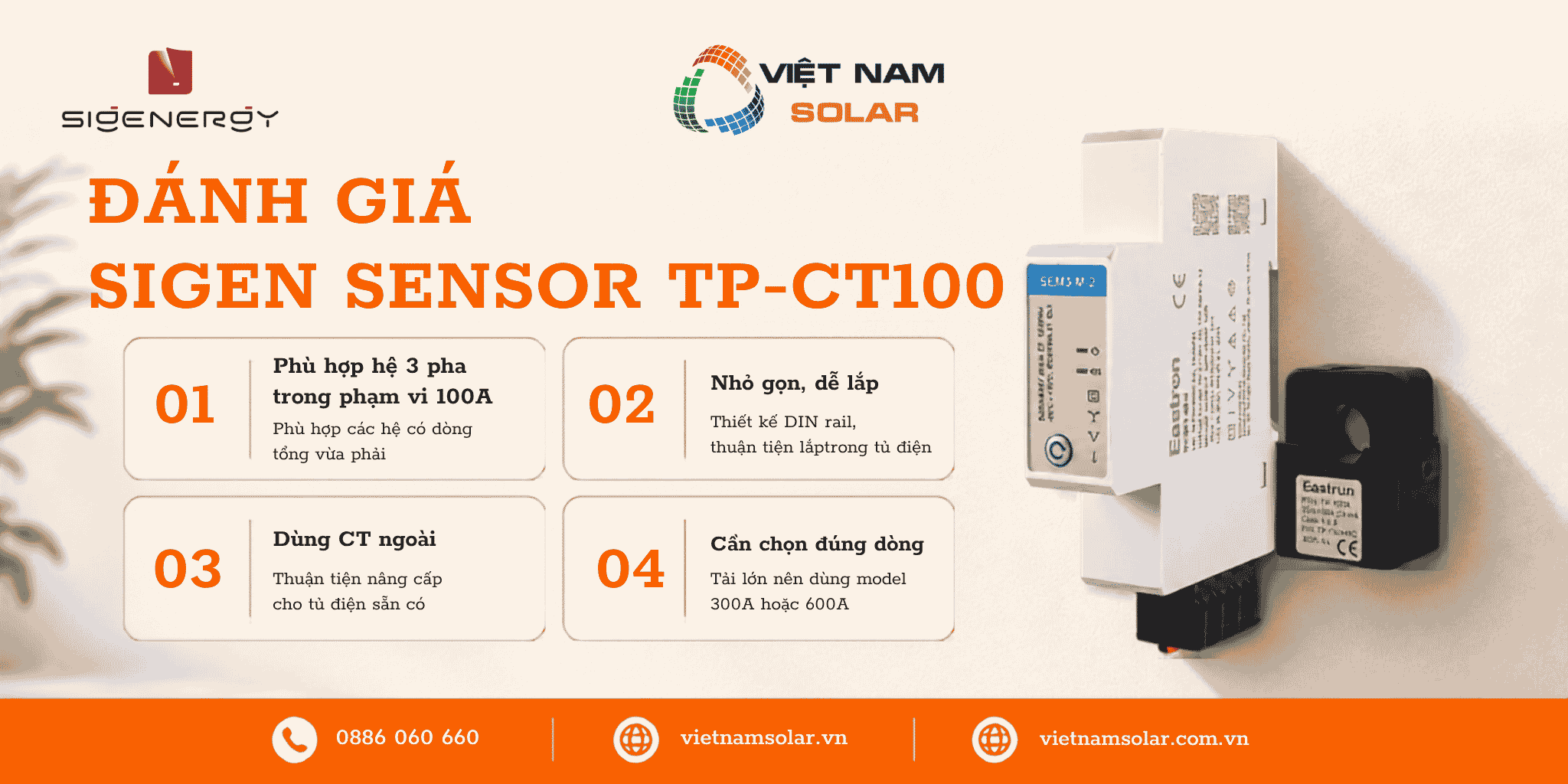

11. Đánh giá Sigen Sensor TP-CT100 cho hệ điện mặt trời 3 pha
Phù hợp tủ điện 3 pha dân dụng và thương mại nhỏ
Với dòng CT tối đa 100A, TP-CT100 phù hợp các hệ có dòng tổng vừa phải. Nếu công trình có tải lớn, nhiều inverter song song hoặc dòng tổng vượt 100A, nên chọn model CT 300A hoặc 600A để giữ biên an toàn.
Ưu điểm là nhỏ gọn và dễ lắp
Thiết kế 1P nhỏ gọn giúp giảm diện tích chiếm chỗ trong tủ điện. Dạng CT ngoài giúp lắp thuận tiện hơn so với thiết bị đo trực tiếp, nhất là khi cần bổ sung cảm biến cho công trình đã có sẵn tủ điện.
Điểm cần cẩn trọng là chọn đúng dòng
Nhược điểm lớn nhất không nằm ở thiết bị mà nằm ở bước chọn model. Nếu dùng TP-CT100 cho tủ điện vượt 100A, dữ liệu đo có thể không còn đáng tin cậy. Vì vậy, cần khảo sát aptomat tổng và dòng vận hành trước khi chốt hàng.
12. Những hiểu lầm thường gặp về Sigen Sensor TP-CT100
13. Câu hỏi thường gặp về Sigen Sensor TP-CT100
14. Giá Sigen Sensor TP-CT100 và nhận báo giá
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và bố trí mái.
- Dung lượng lưu trữ và số mô-đun Sigenergy.
- Danh sách tải dự phòng và kiểu lưới.
- Phương án Gateway, tủ AC/DC, khoảng cách cáp và vị trí lắp biến tần.
- Yêu cầu giám sát, điều tiết công suất và nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, dung lượng lưu trữ, cấu hình dự phòng, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
