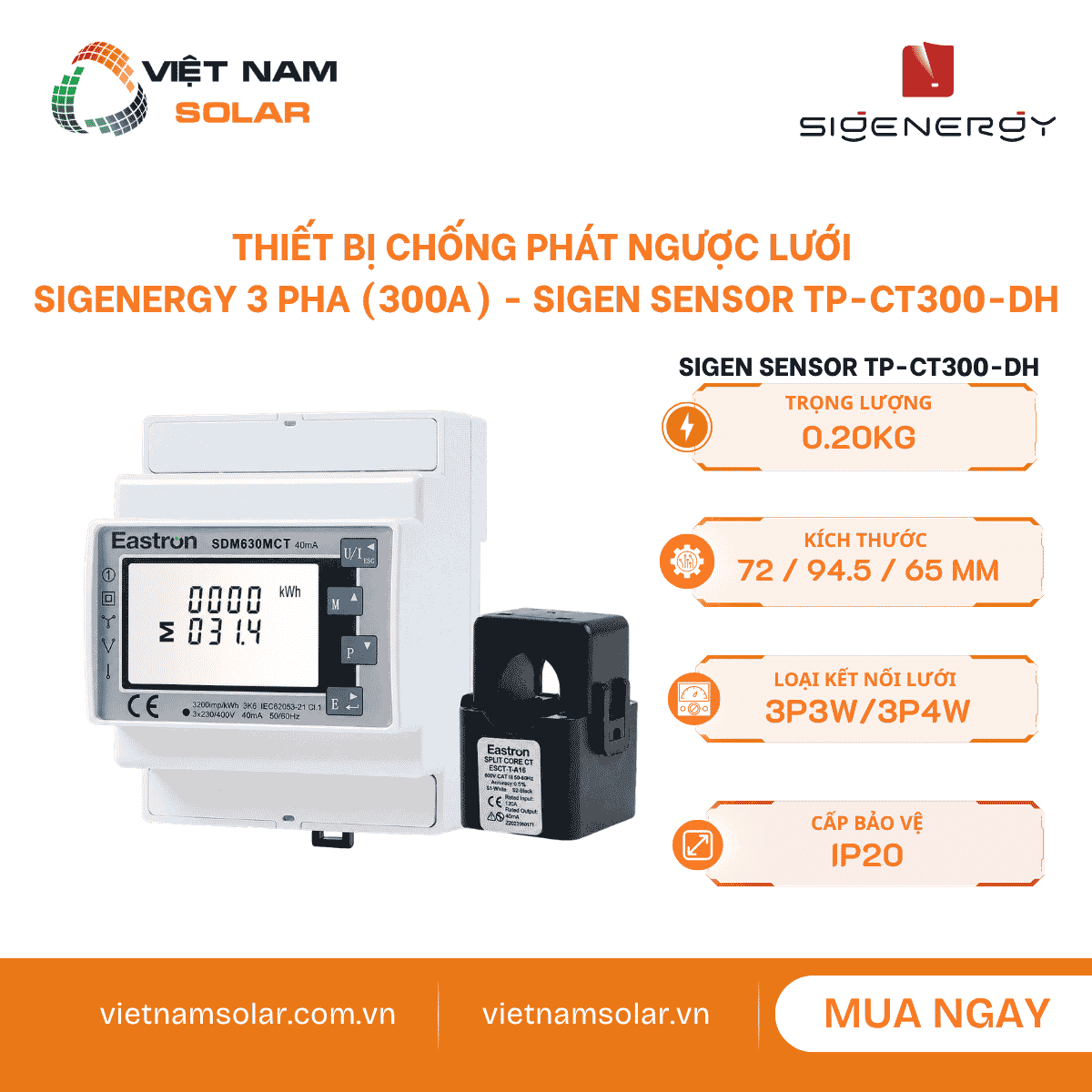

Sigen Sensor TP-CT300-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A)
|
📋 |
Tài liệu kỹ thuật Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A) |
Việt Nam Solar tổng hợp 7 tài liệu dành cho Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A), gồm datasheet, user manual và các liên kết web cần thiết để khách hàng dễ tra cứu khi chọn thiết bị đo, giám sát và chống phát ngược lưới Sigenergy.
⚙ Tài liệu PDF sản phẩm ▼ 2 tài liệu
| Datasheet (Tài liệu thông số kỹ thuật) Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A) | Truy cập | |
| User Manual (Tài liệu hướng dẫn sử dụng) Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A) | Truy cập |
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A) | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Sigenergy | Truy cập |
5 trên 5 dựa trên 1 đánh giá
88 ₫
Đã bán 245⚙
Thông số kỹ thuật Sigen Sensor TP-CT300-DH
Sigen Sensor TP-CT300-DH · Thiết bị chống phát ngược lưới Sigenergy 3 pha 300A
Kiểu lưới
3P3W
3P4W hỗ trợ
CT
300A
Dòng CT tối đa
Cấp bảo vệ
IP20
Lắp trong tủ điện
⚙ Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor TP-CT300-DH |
| Grid connection type / Kiểu kết nối lưới | 3P3W / 3P4W |
| AC input voltage range / Dải điện áp AC đầu vào | 173 – 480 Vac |
| Nominal AC frequency / Tần số AC danh định | 50 / 60 Hz |
⚙ Measurement Accuracy / Độ chính xác đo lường
| Voltage accuracy / Độ chính xác điện áp | 0.5% |
| Current accuracy / Độ chính xác dòng điện | 0.5% |
| Power accuracy / Độ chính xác công suất | 1% |
| Frequency accuracy / Độ chính xác tần số | 0.2% |
⚙ Communication / Truyền thông
| Interface / Giao tiếp | RS485 |
| Baud rate / Tốc độ truyền | 9600 bps |
| Protocol / Giao thức | Modbus RTU |
⚙ General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 72 / 94.5 / 65 mm |
| Weight / Trọng lượng | 0.20 kg |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C |
| Operating temperature range / Dải nhiệt độ vận hành | -25 ~ 60 °C |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 90% |
| Ingress protection rating / Cấp bảo vệ | IP20 |
| Installation method / Phương thức lắp đặt | Thanh ray DIN 35 mm |
⚙ CT Accessory / Phụ kiện biến dòng CT
| Number of CT / Số lượng CT | 3 cái |
| Cable length of CT / Chiều dài cáp CT | 1 m |
| Inner diameter of CT / Đường kính trong CT | 24 mm |
| Weight of CT / Trọng lượng CT | 0.2 kg |
| Max. operating current of CT / Dòng vận hành tối đa của CT | 300 A |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 1
Sigenergy · Thiết bị đo công suất · 3 pha 300ASigen Sensor TP-CT300-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A)
Sigen Sensor TP-CT300-DH thường được báo giá kèm hệ Sigenergy 3 pha hoặc bán lẻ cho nhu cầu thay thế, nâng cấp chống phát ngược lưới. Giá cuối cùng tùy số lượng, phương án lắp đặt và dịch vụ kèm theo.
📚 Danh mục bài viết

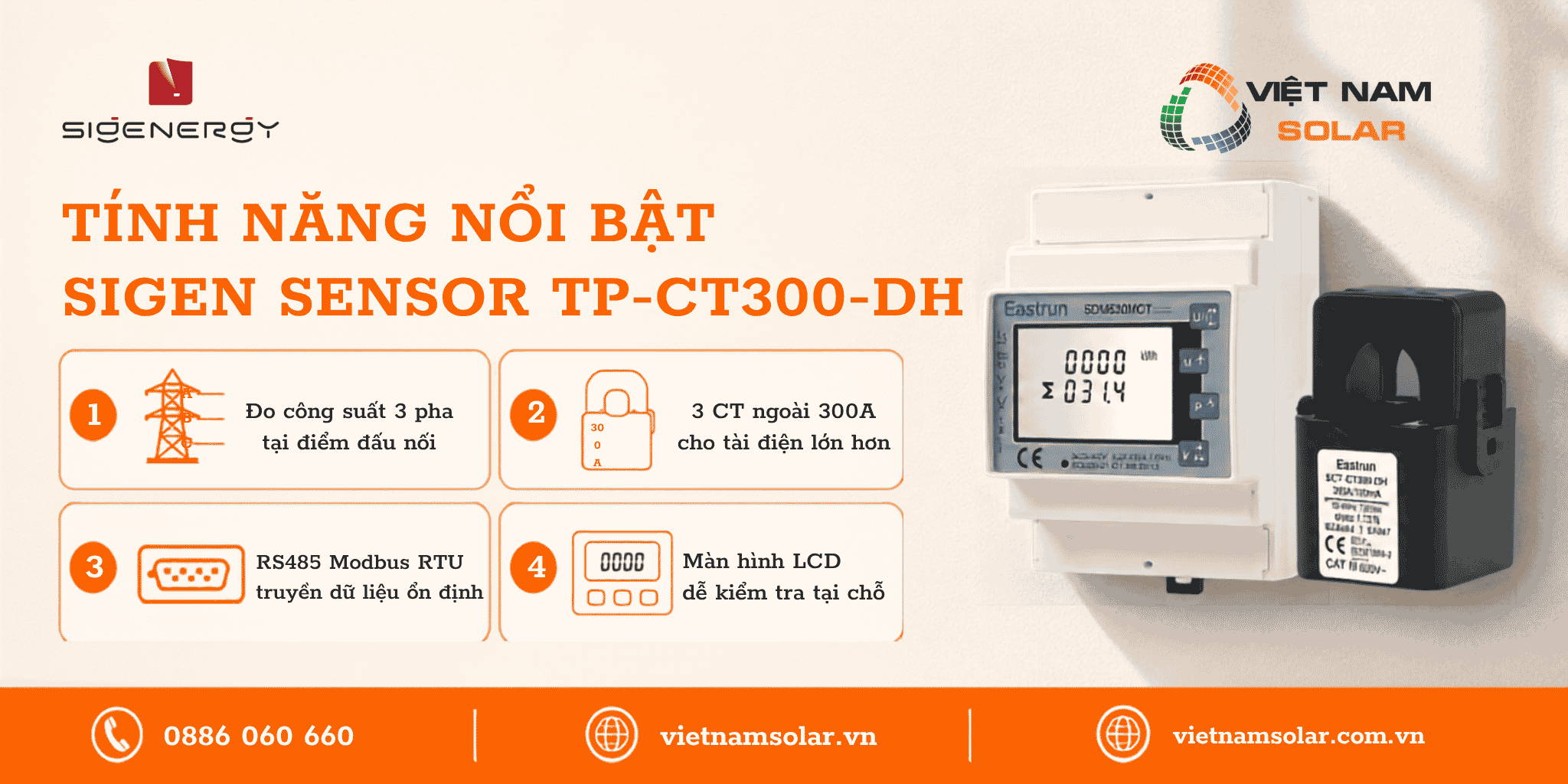

1. Tính năng nổi bật của Sigen Sensor TP-CT300-DH
Sigen Sensor TP-CT300-DH được thiết kế cho hệ điện 3 pha cần đo công suất chính xác tại điểm lưới. Thiết bị có độ chính xác công suất 1%, tốc độ làm mới dữ liệu 100ms, màn hình LCD kiểm tra trực tiếp và khả năng tích hợp với thiết bị Sigenergy để phục vụ kiểm soát phát ngược.[1]
1
Đo công suất 3 pha tại điểm đấu nối
Sigen Sensor TP-CT300-DH thường được báo giá kèm hệ Sigenergy 3 pha hoặc bán lẻ cho nhu cầu thay thế, nâng cấp chống phát ngược lưới. Giá cuối cùng tùy số lượng, phương án lắp đặt và dịch vụ kèm theo.
2
3 CT ngoài 300A cho tủ điện lớn hơn
Model TP-CT300-DH đi kèm 3 biến dòng CT, mỗi CT có dòng vận hành tối đa 300A, đường kính trong 24mm và dây CT dài 1m. Cấu hình này phù hợp các tủ điện 3 pha có dòng tổng lớn hơn nhóm CT 120A.[1]
3
RS485 Modbus RTU ổn định
Thiết bị dùng giao tiếp RS485, tốc độ truyền 9600 bps và giao thức Modbus RTU. Khi đấu đúng vào đường RS485-2 của inverter Sigenergy, dữ liệu cảm biến công suất phía lưới được truyền về hệ thống để giám sát và điều tiết.[1][3]
4
LCD dễ kiểm tra tại chỗ
Màn hình LCD hiển thị thời gian thực giúp kỹ thuật viên kiểm tra điện áp, dòng điện, công suất, tần số, hệ số công suất, điện năng nhập và điện năng xuất ngay trong tủ điện, giảm phụ thuộc hoàn toàn vào app khi nghiệm thu.[2]
2. Thông số kỹ thuật Sigen Sensor TP-CT300-DH
Bảng thông số dưới đây dùng đúng model Sigen Sensor TP-CT300-DH, gồm nguồn cấp, độ chính xác, truyền thông, dữ liệu chung, phụ kiện CT và tiêu chuẩn. Các điểm cần kiểm tra nhanh là 3P3W/3P4W, CT 300A, 3 CT, IP20, DIN 35mm và RS485 Modbus RTU 9600 bps.[1]
⚙
Thông số kỹ thuật Sigen Sensor TP-CT300-DH
Sigen Sensor TP-CT300-DH · Thiết bị chống phát ngược lưới Sigenergy 3 pha 300A
Kiểu lưới3P3W/3P4WHệ 3 pha
CT300ADòng CT tối đa
Cấp bảo vệIP20Lắp trong tủ điện
Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor TP-CT300-DH[1] |
| Grid connection type / Kiểu kết nối lưới | 3P3W / 3P4W[1] |
| AC input voltage range / Dải điện áp AC đầu vào | 173 ~ 480 Vac[1] |
| Nominal AC frequency / Tần số AC danh định | 50 / 60 Hz[1] |
Measurement Accuracy / Độ chính xác đo lường
| Voltage accuracy / Độ chính xác điện áp | 0.5%[1] |
| Current accuracy / Độ chính xác dòng điện | 0.5%[1] |
| Power accuracy / Độ chính xác công suất | 1%[1] |
| Frequency accuracy / Độ chính xác tần số | 0.2%[1] |
| Active energy / Điện năng tác dụng | Class 1 IEC 62053-21[1] |
| Reactive energy / Điện năng phản kháng | Class 2 IEC 62053-23[1] |
| Total harmonic distortion / Tổng méo hài | 1% đến bậc hài thứ 31[1] |
Communication / Truyền thông
| Interface / Giao tiếp | RS485[1] |
| Baud rate / Tốc độ truyền | 9600 bps[1] |
| Protocol / Giao thức | Modbus RTU[1] |
| RS485 address / Địa chỉ RS485 | 001 ~ 247[1] |
| Parity / Chẵn lẻ | None / Odd / Even[1] |
| Stop bits / Bit dừng | 1 hoặc 2[1] |
Measurement & Display / Đại lượng đo và hiển thị
| Measured values / Đại lượng đo | kWh, kVArh, kW, kVAr, kVA, PF, Hz, V, A, THD[1] |
| Bi-directional measurement / Đo hai chiều | Imported / Exported[1] |
| Display / Màn hình | LCD hiển thị thời gian thực[1] |
| Pulse output / Ngõ xung | 2 ngõ xung thụ động[1] |
| Pulse output 1 / Ngõ xung 1 | Cấu hình theo kWh hoặc kVArh[1] |
| Pulse output 2 / Ngõ xung 2 | Cố định tổng kWh, 3200 imp/kWh[1] |
General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 72 / 94.5 / 65 mm[1] |
| Weight / Trọng lượng | 0.20 kg[1] |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C[1] |
| Operating temperature range / Dải nhiệt độ vận hành | -25 ~ 60 °C[1] |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 90%[1] |
| Ingress protection rating / Cấp bảo vệ | IP20[1] |
| Installation method / Phương thức lắp đặt | Thanh ray DIN 35 mm[1] |
CT Accessory / Phụ kiện biến dòng CT
| CT specification / Thông số CT | ESCT-TA24 300A/40mA[1] |
| Number of CT / Số lượng CT | 3 cái[1] |
| Cable length of CT / Chiều dài cáp CT | 1 m[1] |
| Inner diameter of CT / Đường kính trong CT | 24 mm[1] |
| Weight of CT / Trọng lượng CT | 0.2 kg[1] |
| Max. operating current of CT / Dòng vận hành tối đa của CT | 300 A[1] |
| Rated secondary current / Dòng thứ cấp định mức | 40 mA[1] |
| Accuracy class / Cấp chính xác CT | 0.5[1] |
| Reference standards / Tiêu chuẩn tham chiếu CT | GB 20840.2-2014 / IEC 61869-2[1] |
3. An toàn khi lắp Sigen Sensor TP-CT300-DH
Sigen Sensor TP-CT300-DH nằm trong tủ điện 3 pha, vì vậy cần được lắp bởi người có chuyên môn. Trước khi thao tác phải ngắt nguồn liên quan, kiểm tra điện áp, kẹp đúng CT từng pha, không đảo thứ tự L1/L2/L3/N và bảo vệ dây lấy mẫu điện áp bằng cầu chì hoặc aptomat phù hợp.[2][3]
Không đấu lẫn pha
Thiết bị đo 3 pha cần đúng quan hệ giữa dây điện áp và CT từng pha. Nếu CT của pha này nhưng dây lấy mẫu lại thuộc pha khác, số đo có thể sai hệ số công suất, sai chiều công suất và khiến inverter điều tiết không đúng.
CT phải đúng chiều từ lưới về tải
Sơ đồ đấu dây của cảm biến ghi rõ chiều dòng điện từ lưới về tải là chiều dương. Vì vậy, mũi tên trên CT cần quay đúng hướng từ grid sang load để thiết bị phân biệt chính xác nhập lưới và xuất lưới.[2]
Đấu đúng RS485-2 trên inverter
Trong hệ Sigenergy 3 pha, cảm biến công suất phía lưới dùng đường RS485-2. Pin 13 là 485_B2 và pin 14 là 485_A2; lớp chống nhiễu có thể nối về PE signal shielding ground theo hướng dẫn lắp đặt.[3]
Không lắp ngoài trời trần
Cấp bảo vệ của thiết bị là IP20, phù hợp lắp bên trong tủ điện. Không nên đặt thiết bị ở nơi có nước, bụi nhiều, hơi muối, hơi hóa chất hoặc nguy cơ chạm trực tiếp vào phần đấu nối.

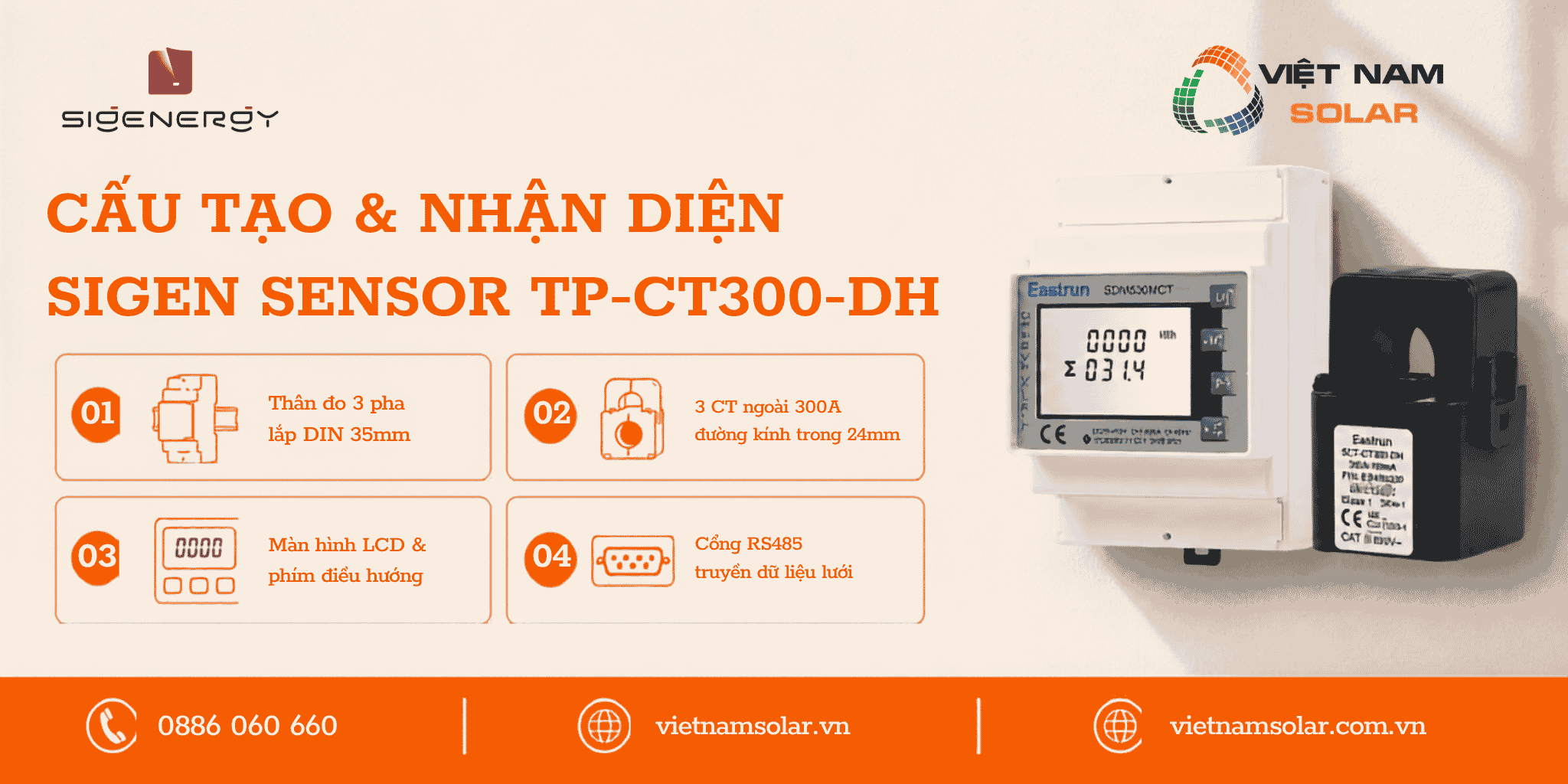

4. Cấu tạo và cách nhận diện Sigen Sensor TP-CT300-DH
Bộ Sigen Sensor TP-CT300-DH gồm thân công tơ đo 3 pha dạng DIN rail và 3 CT ngoài 300A/40mA. Thân thiết bị có màn hình LCD, các nút điều hướng, chân điện áp, chân CT, ngõ xung và chân RS485 để truyền dữ liệu công suất về inverter Sigenergy.[1][2]
Thân đo 3 pha lắp DIN
Thân thiết bị có kích thước 72 x 94.5 x 65mm, trọng lượng 0.20kg và lắp trên thanh ray DIN 35mm. Kích thước này phù hợp bố trí trong tủ điện cùng aptomat, terminal, chống sét và thiết bị truyền thông.[1]
3 CT ngoài dòng 300A
Mỗi bộ có 3 CT, dây CT dài 1m, đường kính trong 24mm và trọng lượng từng CT 0.2kg. CT có thông số ESCT-TA24 300A/40mA, cấp chính xác 0.5 và dùng dây đen trắng theo cấu tạo của biến dòng.[1][2]
Màn hình và phím điều hướng
Các phím trên mặt thiết bị cho phép xem nhóm điện áp và dòng, tần số và hệ số công suất, công suất, điện năng, đồng thời dùng để vào phần cài đặt khi cần kiểm tra địa chỉ Modbus, baud rate, hệ 3P3W/3P4W hoặc thông số CT.[2]
Cổng RS485 cho dữ liệu lưới
Cổng RS485 truyền dữ liệu theo Modbus RTU. Trong sơ đồ Sigenergy, cảm biến công suất phía lưới đi vào RS485-2 của inverter để phục vụ thu thập dữ liệu điểm đấu nối và điều khiển zero-power grid connection.[3]
5. Tài liệu kỹ thuật Sigen Sensor TP-CT300-DH
Bộ tài liệu của Sigen Sensor TP-CT300-DH nên được dùng khi tư vấn, lắp đặt và nghiệm thu. Tài liệu thông số giúp đối chiếu CT 300A, user manual giúp kiểm tra hiển thị và cài đặt, còn hướng dẫn lắp hệ 3 pha giúp xác định đúng RS485-2, pin 13 và pin 14 trên inverter Sigenergy.[1][2][3]
|
📋
|
Tài liệu kỹ thuật Sigen Sensor TP-CT300-DH |
Việt Nam Solar tổng hợp 7 tài liệu cho Sigen Sensor TP-CT300-DH, gồm datasheet, user manual và các liên kết web tra cứu.
6. Lắp đặt Sigen Sensor TP-CT300-DH đúng kỹ thuật
Khi lắp Sigen Sensor TP-CT300-DH, cần đặt thân đo trong tủ điện, kẹp đủ 3 CT vào đúng L1, L2, L3, giữ chiều mũi tên CT từ lưới về tải và đấu RS485 về đúng cổng cảm biến công suất phía lưới. Dây tín hiệu nên dùng cáp xoắn đôi chống nhiễu và không đi chung bó với cáp nguồn.[2][3]
Lắp trên thanh DIN 35mm
Thân cảm biến được thiết kế cho thanh ray DIN 35mm. Vị trí nên nằm trong tủ điện khô ráo, dễ nhìn màn hình, đủ chỗ thao tác dây CT, dây lấy mẫu điện áp và dây RS485, đồng thời tránh khu vực có nước hoặc bụi dẫn điện.
Kẹp đủ 3 CT theo từng pha
TP-CT300-DH dùng 3 CT. Mỗi CT cần kẹp vào đúng dây pha tương ứng, đúng chiều dòng từ lưới về tải. Sau khi kẹp, nên cố định dây CT gọn để tránh kéo căng đầu dây hoặc làm lệch vị trí cảm biến.
Đấu RS485-2 về inverter
Đường RS485-2 dùng cho cảm biến công suất phía lưới. Pin 13 là 485_B2, pin 14 là 485_A2. Nếu dùng dây có lớp chống nhiễu, cần xử lý nối đất đúng để giảm nhiễu và ổn định truyền thông.[3]
Tách cáp tín hiệu khỏi cáp nguồn
Hướng dẫn lắp đặt Sigenergy khuyến nghị bó riêng dây nguồn và dây tín hiệu. Với RS485, cáp tín hiệu nên đúng tiết diện, chiều dài phù hợp và tốc độ truyền không vượt quá 9600 bps để giữ truyền thông ổn định.[3]
7. Vận hành Sigen Sensor TP-CT300-DH trong hệ Sigenergy
Trong hệ Sigenergy, Sigen Sensor TP-CT300-DH đo công suất tại điểm lưới và truyền dữ liệu về inverter qua RS485. Người vận hành có thể dùng LCD để kiểm tra điện áp, dòng, công suất, điện năng nhập, điện năng xuất, tần số, hệ số công suất và trạng thái đo của từng pha.[2][3]
Giám sát nhập lưới và xuất lưới
Thiết bị hỗ trợ đo điện năng hai chiều, gồm điện năng nhập và điện năng xuất. Đây là dữ liệu quan trọng để kiểm tra hệ thống đang mua điện, đang tự dùng hay đang phát công suất ra lưới.
Kiểm tra công suất tức thời
Màn hình cho phép xem công suất tác dụng kW, công suất phản kháng kVAr, công suất biểu kiến kVA và tổng W/VAr/VA. Khi nghiệm thu, các số liệu này giúp xác định inverter có đang bám đúng công suất tải hay không.[2]
Cấu hình hệ lưới phù hợp
Phần cài đặt cho phép chọn hệ 1P2W, 3P3W hoặc 3P4W. Với sản phẩm này, cần dùng đúng cấu hình 3 pha của công trình, vì chọn sai hệ có thể làm sai số đo điện áp, dòng và công suất.
Kiểm tra truyền thông định kỳ
Địa chỉ RS485 nằm trong dải 001 đến 247, tốc độ mặc định 9.6k. Nếu inverter mất dữ liệu cảm biến, kỹ thuật viên nên kiểm tra địa chỉ, tốc độ truyền, parity, stop bit và cực A/B của RS485.[2]

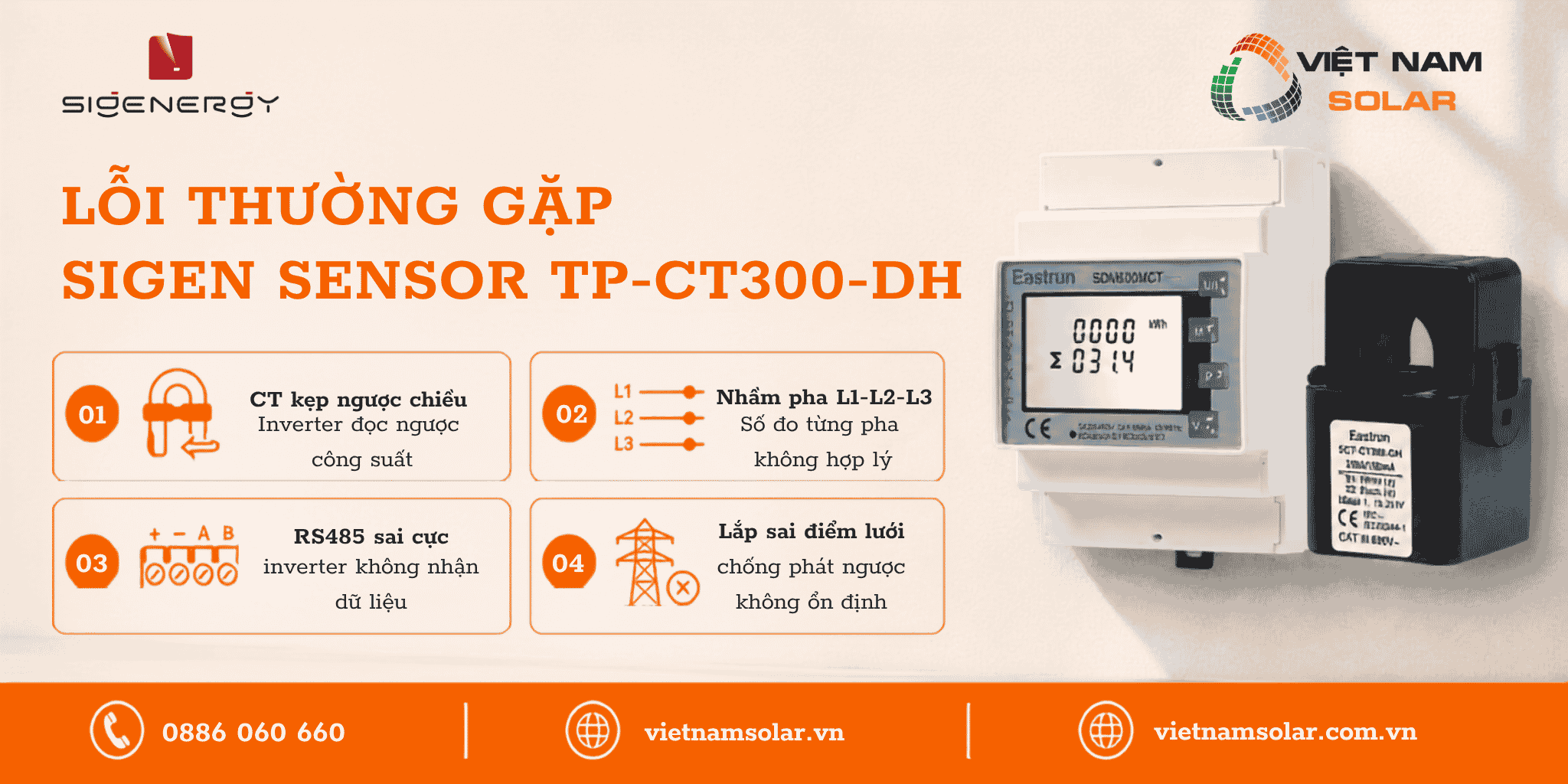

8. Lỗi thường gặp khi dùng Sigen Sensor TP-CT300-DH
Lỗi thường gặp của Sigen Sensor TP-CT300-DH thường đến từ kẹp sai chiều CT, nhầm pha, đảo cực RS485, sai địa chỉ Modbus, chọn sai hệ 3P3W/3P4W hoặc cáp tín hiệu bị nhiễu. Nên kiểm tra theo thứ tự từ dây CT, dây điện áp, RS485 rồi mới đến cấu hình inverter.[2][3]
Inverter đọc ngược công suất
Nguyên nhân hay gặp là một hoặc nhiều CT bị quay ngược chiều. Cần kiểm tra mũi tên CT và xác nhận chiều từ lưới về tải. Sau khi chỉnh, nên bật tải thật để xem số đo nhập, xuất có đổi đúng hay không.
Số đo từng pha không hợp lý
Nếu điện áp và dòng không cùng pha, thiết bị có thể hiển thị hệ số công suất hoặc công suất bất thường. Cần rà lại L1, L2, L3, N, CT1, CT2, CT3 và vị trí dây lấy mẫu tương ứng.
Không truyền dữ liệu về inverter
Cần kiểm tra 485_B2 ở pin 13, 485_A2 ở pin 14, độ chắc đầu nối, địa chỉ RS485, baud rate 9600 bps, parity và stop bit. Dây RS485 đi gần cáp nguồn cũng có thể gây mất ổn định khi tủ điện tải lớn.
Cấu hình chống phát ngược không ổn định
Nếu cảm biến đã có số nhưng hệ vẫn phát ngược, cần kiểm tra lại vị trí lắp tại điểm đấu nối lưới, cấu hình zero-power grid connection, hướng CT và trạng thái nhận dữ liệu trên inverter Sigenergy.
9. Bảo hành và lưu ý sử dụng Sigen Sensor TP-CT300-DH
Khi mua Sigen Sensor TP-CT300-DH, khách hàng nên lưu hóa đơn, tem nhãn, số seri, hình ảnh tủ điện, ảnh vị trí CT và ảnh màn hình cấu hình. Các lỗi do đấu sai pha, kẹp ngược CT, lắp sai môi trường IP20 hoặc tự ý thay đổi dây có thể làm quá trình kiểm tra bảo hành phức tạp hơn.[4]
Giữ hiện trạng khi phát sinh lỗi
Nếu inverter không nhận cảm biến hoặc số liệu phát ngược bất thường, không nên tháo đổi dây khi chưa có chuyên môn. Hãy chụp ảnh đầy đủ CT, dây RS485, màn hình thiết bị và giao diện inverter để kỹ thuật viên kiểm tra từ xa.
Không lắp sai môi trường IP20
Thiết bị có cấp bảo vệ IP20 nên cần nằm trong tủ điện phù hợp. Nếu lắp ở nơi ẩm, bụi, mưa tạt hoặc không có che chắn, nguy cơ oxy hóa đầu nối, sai số đo và hư hỏng thiết bị sẽ tăng lên.
Kiểm tra nguồn gốc hàng hóa
Với thiết bị đo công suất dùng cho điều khiển inverter, khách hàng nên chọn hàng chính hãng, đúng mã TP-CT300-DH, đúng bộ CT 300A và đúng tài liệu đi kèm để tránh mua nhầm bản 120A, 600A hoặc bản không tương thích.
10. Việt Nam Solar, nhà phân phối thiết bị Sigenergy Sigen Sensor TP-CT300-DH
Việt Nam Solar hỗ trợ khách hàng chọn Sigen Sensor TP-CT300-DH theo đúng hệ inverter Sigenergy 3 pha, dòng tổng 300A, vị trí đo tại điểm lưới, yêu cầu chống phát ngược và phương án đấu RS485. Khách hàng được tư vấn cấu hình, kiểm tra thiết bị, giao hàng và hỗ trợ kỹ thuật sau bán hàng.[4]
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.
11. Đánh giá Sigen Sensor TP-CT300-DH cho hệ điện mặt trời 3 pha
Sigen Sensor TP-CT300-DH là lựa chọn hợp lý cho hệ Sigenergy 3 pha có dòng điểm lưới lớn hơn nhóm 120A và cần kiểm soát phát ngược chặt hơn. Thiết bị mạnh ở khả năng đo hai chiều, CT 300A, LCD trực quan, RS485 Modbus RTU và độ chính xác công suất 1%.[1][2]
Phù hợp tủ điện 3 pha dòng lớn
Sigen Sensor TP-CT300-DH thường được báo giá kèm hệ Sigenergy 3 pha hoặc bán lẻ cho nhu cầu thay thế, nâng cấp chống phát ngược lưới. Giá cuối cùng tùy số lượng, phương án lắp đặt và dịch vụ kèm theo.
Dễ nghiệm thu vì có màn hình
Màn hình LCD giúp xem số liệu ngay tại tủ. Kỹ thuật viên có thể so sánh số đo trên thiết bị, inverter và tải thực tế để phát hiện sớm lỗi ngược CT, nhầm pha hoặc mất RS485.
Điểm cần cẩn trọng là cấu hình
Thiết bị có thể dùng 3P3W hoặc 3P4W. Nếu chọn sai hệ, lắp sai CT hoặc đặt sai địa chỉ truyền thông, hệ thống vẫn có thể sáng nguồn nhưng dữ liệu điều khiển phát ngược sẽ không đáng tin cậy.
12. Những hiểu lầm thường gặp về Sigen Sensor TP-CT300-DH
Sigen Sensor TP-CT300-DH thường bị hiểu nhầm là thiết bị tự cắt phát ngược độc lập. Thực tế, thiết bị đo công suất và gửi dữ liệu về inverter. Việc chống phát ngược phụ thuộc đồng thời vào vị trí lắp, chiều CT, cấu hình RS485 và thiết lập giới hạn công suất trong hệ Sigenergy.[1][3]
Hiểu sai: Cứ lắp Sigen Sensor TP-CT300-DH là hệ tự chống phát ngược ngay.
Cách hiểu đúng: Hiểu đúng Thiết bị chỉ đo dữ liệu tại điểm lưới. Inverter Sigenergy và cấu hình hệ thống mới dùng dữ liệu đó để điều chỉnh công suất phát ra lưới.
Hiểu sai: CT 300A chỉ cần kẹp vào dây pha, chiều nào cũng được.
Cách hiểu đúng: Hiểu đúng Chiều CT phải thống nhất với chiều dòng từ lưới về tải. Nếu một CT bị ngược, hệ thống có thể đọc sai công suất của pha đó.
Hiểu sai: Thiết bị 3 pha nào cũng dùng chung cho mọi tủ điện.
Cách hiểu đúng: Hiểu đúng Cần kiểm tra dòng tổng, đường kính dây pha, kiểu lưới 3P3W/3P4W, vị trí CT và yêu cầu phát ngược trước khi chọn model.
Hiểu sai: IP20 vẫn có thể lắp ngoài trời nếu tủ điện có mái che.
Cách hiểu đúng: Hiểu đúng IP20 phù hợp lắp trong tủ điện kín, khô ráo. Không nên để thiết bị tiếp xúc nước, bụi ẩm hoặc môi trường ăn mòn.
13. Câu hỏi thường gặp về Sigen Sensor TP-CT300-DH
Phần hỏi đáp giúp người mua kiểm tra nhanh các điểm quan trọng trước khi chọn Sigen Sensor TP-CT300-DH: dùng cho lưới nào, CT bao nhiêu A, có mấy CT, giao tiếp thế nào, lắp ở đâu và vì sao chiều CT ảnh hưởng trực tiếp đến chống phát ngược.[1][2]
01Sigen Sensor TP-CT300-DH dùng cho hệ nào?
02CT của Sigen Sensor TP-CT300-DH là bao nhiêu A?
03Thiết bị có mấy CT?
Model TP-CT300-DH có 3 CT, mỗi CT có dây dài 1m, đường kính trong 24mm và trọng lượng 0.2kg. Cần kẹp đủ CT cho các pha cần đo theo sơ đồ lắp đặt.[1]
04Sigen Sensor TP-CT300-DH giao tiếp bằng gì?
05Có cần lắp đúng chiều CT không?
Có. Chiều dòng từ lưới về tải cần là chiều dương. Nếu CT bị kẹp ngược, hệ thống có thể đọc sai chiều nhập, xuất công suất và làm chức năng chống phát ngược hoạt động không đúng.
06Sigen Sensor TP-CT300-DH có lắp ngoài trời được không?
Không nên lắp ngoài trời trần. Thiết bị có cấp bảo vệ IP20, phù hợp lắp trong tủ điện khô ráo, có bảo vệ cơ khí và tránh nước, bụi ẩm hoặc môi trường ăn mòn.[1]
07Thiết bị đo được những thông số nào?
Thiết bị đo kWh, kVArh, kW, kVAr, kVA, PF, Hz, V, A và THD. Ngoài ra còn hỗ trợ đo hai chiều nhập và xuất, phù hợp cho hệ điện mặt trời cần kiểm soát dòng công suất tại điểm lưới.[2]
08Cảm biến này có tự chống phát ngược không?
Không theo nghĩa độc lập. Thiết bị đo dữ liệu tại điểm lưới và gửi về inverter. Chức năng chống phát ngược cần inverter, cấu hình giới hạn, vị trí CT và dữ liệu RS485 hoạt động đồng bộ.
09Khi inverter không nhận cảm biến cần kiểm tra gì?
Nên kiểm tra pin 13 485_B2, pin 14 485_A2, địa chỉ Modbus, baud rate 9600 bps, cực A/B, nguồn cấp thiết bị, dây tín hiệu có bị lỏng không và cảm biến có được chọn đúng trong cấu hình hệ thống hay chưa.
14. Giá Sigen Sensor TP-CT300-DH và nhận báo giá
Giá Sigen Sensor TP-CT300-DH phụ thuộc thời điểm nhập hàng, số lượng, tình trạng tồn kho, cấu hình inverter Sigenergy đi kèm và yêu cầu hỗ trợ kỹ thuật. Để báo giá đúng, Việt Nam Solar cần biết hệ inverter đang dùng, dòng tổng, kiểu lưới 3P3W/3P4W và nhu cầu chống phát ngược tại công trình.[4]
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và bố trí mái.
- Dung lượng lưu trữ và số mô-đun Sigenergy.
- Danh sách tải dự phòng và kiểu lưới.
- Phương án Gateway, tủ AC/DC, khoảng cách cáp và vị trí lắp biến tần.
- Yêu cầu giám sát, điều tiết công suất và nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, dung lượng lưu trữ, cấu hình dự phòng, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
Hotline báo giá:088.60.60.660
Email:[email protected]📞 Gọi tư vấn
vns-tpct300-biblio” aria-label=”Tài liệu tham khảo”>
Tài liệu tham khảo
VNS
Biên soạn & Kiểm duyệt
Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar. Việt Nam Solar đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ lithium hàng đầu thế giới.
Đội ngũ kỹ sư có chứng chỉ hành nghề về điện và xây dựng. Thông tin pháp lý gồm Giấy phép hoạt động điện lực số 175/GP-SCT; Giấy phép năng lực hoạt động xây dựng HCM-00076550; nhãn hiệu độc quyền VN-4-0604703; chứng nhận ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018 verify trên IAF CertSearch.
Đánh giá Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A)
5.0/5
★★★★★
1 đánh giá
5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Lọc đánh giá
Đánh giá Sigen Sensor TP-CT300-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (300A)
Solar Vietnam Đã mua hàng
★★★★★
Thảo luận
