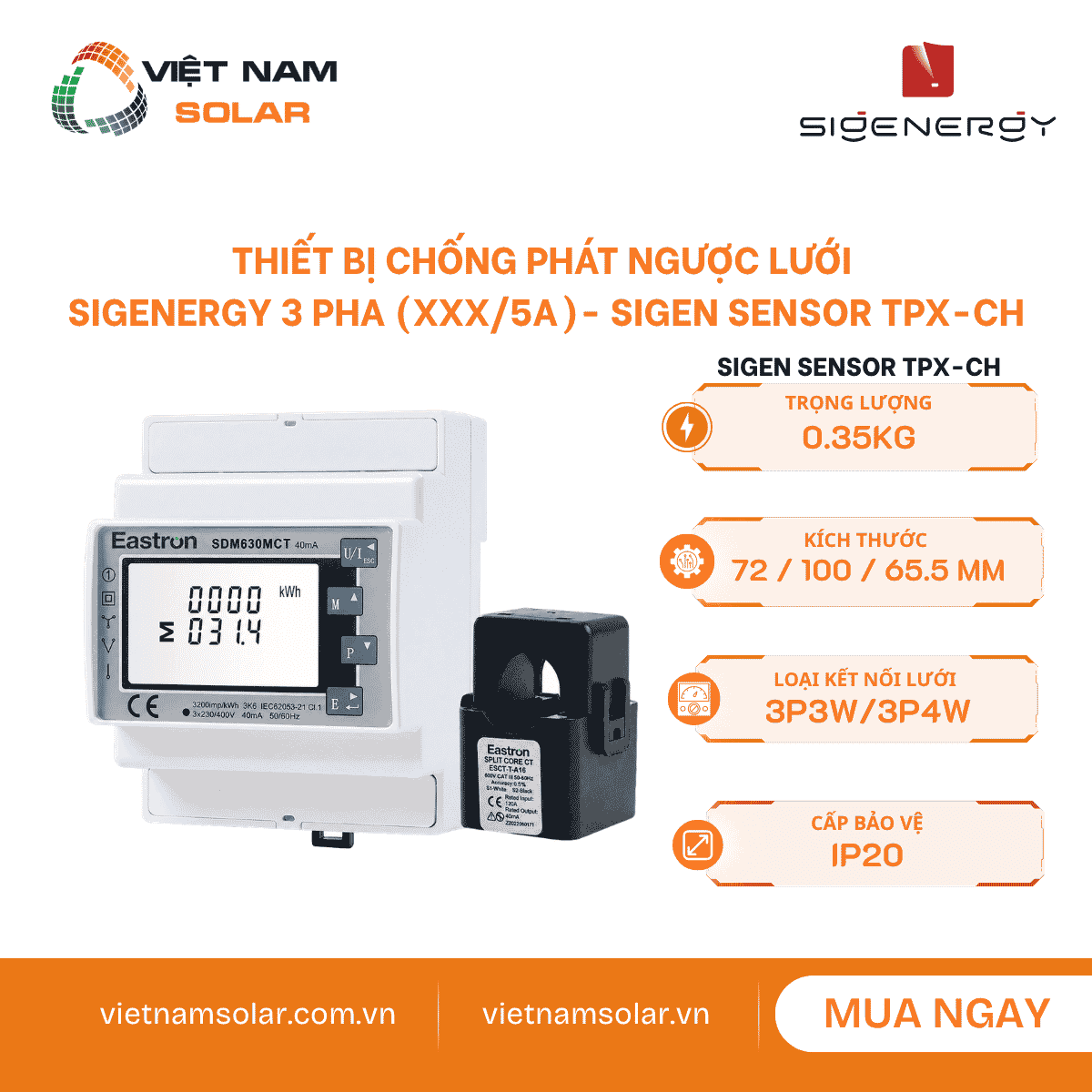

Sigenergy · Cảm biến công suất C&I · 3 pha CT ngoàiSigen Sensor TPX-CH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (CT ngoài /5A)
Sigen Sensor TPX-CH là cảm biến công suất 3 pha dành cho hệ thương mại và công nghiệp, dùng CT ngoài theo dòng đo thực tế, giao tiếp RS485 Modbus RTU và hỗ trợ hệ lưới 3P3W/3P4W. Thiết bị dùng để lấy dữ liệu công suất tại điểm lưới, giúp hệ biến tần Sigenergy giám sát chiều công suất và cấu hình giới hạn phát ngược phù hợp.[1][2]
Sigen Sensor TPX-CH phù hợp công trình cần biến tần CT ngoài có cổng dự phòng, ghép lưu trữ Sigenergy và mở rộng theo mô hình thương mại, công nghiệp.
📚 Danh mục bài viết

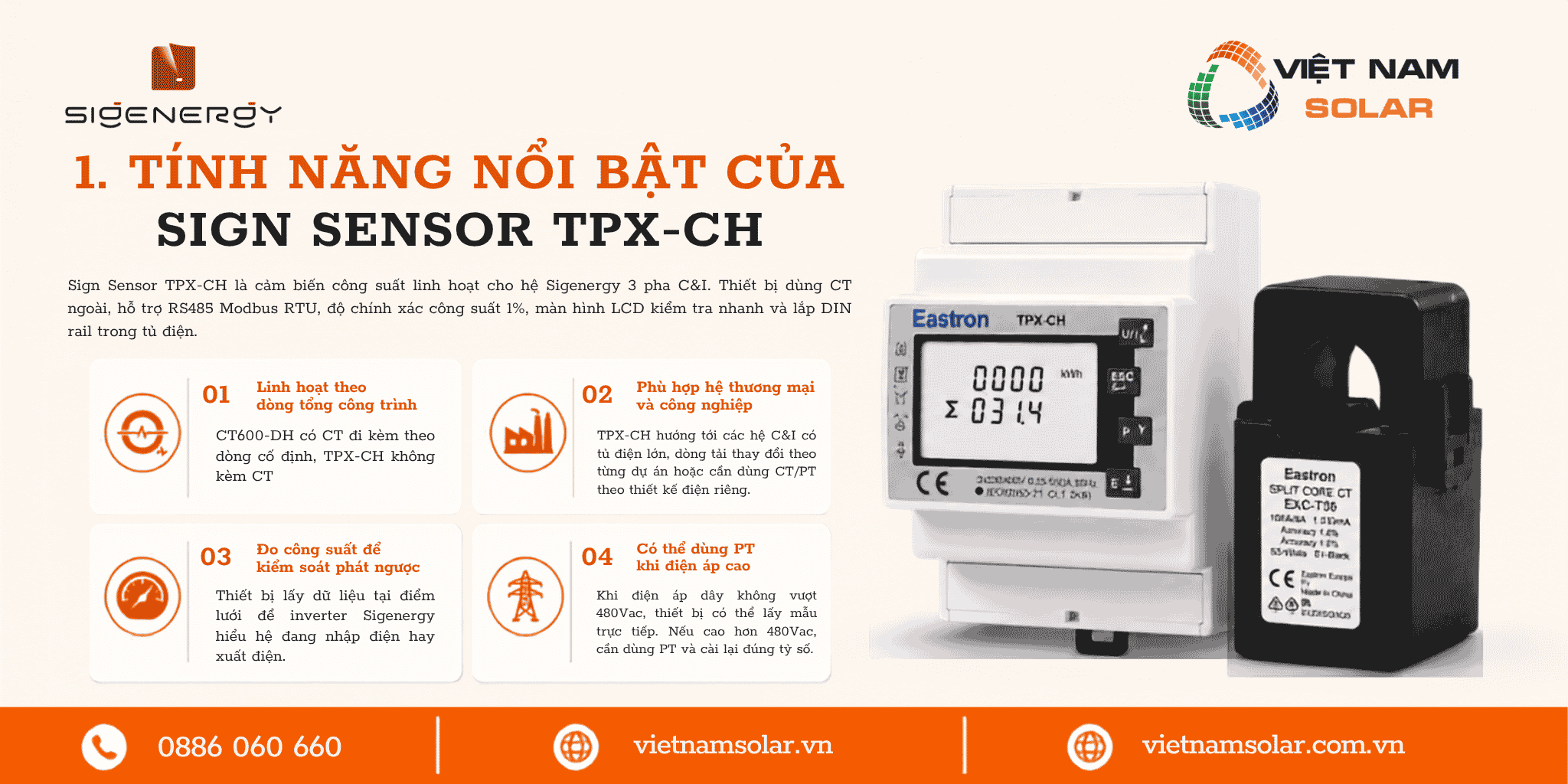

1. Tính năng nổi bật của Sigen Sensor TPX-CH
1
Linh hoạt theo dòng tổng công trình
Khác với các model TP-CT120-DH, TP-CT300-DH và TP-CT600-DH có CT đi kèm theo dòng cố định, TPX-CH không kèm CT. Kỹ thuật viên có thể chọn CT sơ cấp theo dòng đo thực tế, miễn dòng sơ cấp định mức lớn hơn hoặc bằng dòng cần đo và thứ cấp phù hợp với yêu cầu của thiết bị.[1][2]
2
Phù hợp hệ thương mại và công nghiệp
TPX-CH hướng tới các hệ C&I có tủ điện lớn, dòng tải thay đổi theo từng dự án hoặc cần dùng CT/PT theo thiết kế điện riêng. Đây là lựa chọn hợp lý khi công trình không muốn bị giới hạn ở bộ CT 120A, 300A hoặc 600A có sẵn.
3
Đo công suất để kiểm soát phát ngược
Thiết bị lấy dữ liệu tại điểm lưới để biến tần Sigenergy hiểu hệ đang nhập điện hay xuất điện. Dữ liệu này là nền tảng cho giám sát công suất, tối ưu tự dùng và cấu hình giới hạn phát ngược trong các công trình có yêu cầu không đẩy điện lên lưới.
4
Có thể dùng PT khi điện áp cao
Khi điện áp dây lưới không vượt 480Vac, thiết bị có thể lấy mẫu điện áp trực tiếp. Khi điện áp lớn hơn 480Vac, hệ cần dùng PT và cài lại tỷ số PT. Với 3P4W, PT dùng nối Y-Y; với 3P3W, PT dùng nối V-V.[2]
2. Thông số kỹ thuật Sigen Sensor TPX-CH
Thông số kỹ thuật Sigen Sensor TPX-CH
⚙ Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor TPX-CH [1] |
| Grid connection type / Kiểu kết nối lưới | 3P3W / 3P4W [1] |
| AC input voltage range / Dải điện áp AC đầu vào | 100 – 480 Vac [1] |
| Nominal AC frequency / Tần số AC danh định | 50 / 60 Hz [1] |
⚙ Measurement Accuracy / Độ chính xác đo lường
| Voltage accuracy / Độ chính xác điện áp | 0.5% [1] |
| Current accuracy / Độ chính xác dòng điện | 0.5% [1] |
| Power accuracy / Độ chính xác công suất | 1% [1] |
| Frequency accuracy / Độ chính xác tần số | 0.2% [1] |
⚙ Communication / Truyền thông
| Interface / Giao tiếp | RS485 [1] |
| Baud rate / Tốc độ truyền | 9600 bps [1] |
| Protocol / Giao thức | Modbus RTU [1] |
⚙ General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 72 / 100 / 65.5 mm [1] |
| Weight / Trọng lượng | 0.35 kg [1] |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C [1] |
| Operating temperature range / Dải nhiệt độ vận hành | -25 ~ 60 °C [1] |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 90% [1] |
| Ingress protection rating / Cấp bảo vệ | IP20 [1] |
| Installation method / Phương thức lắp đặt | Thanh ray DIN 35 mm [1] |
3. An toàn khi lắp Sigen Sensor TPX-CH
Chọn CT đúng dòng đo
CT dùng cho TPX-CH cần có dòng sơ cấp định mức lớn hơn hoặc bằng dòng cần đo. Nếu chọn CT quá nhỏ, phép đo có thể sai hoặc quá tải CT. Nếu chọn CT quá lớn so với tải thực tế, độ nhạy đo ở vùng tải thấp có thể không tối ưu.[2]
Giữ chiều CT từ lưới về tải
Chiều mũi tên trên CT phải hướng từ lưới về tải. Đây là lỗi rất dễ gặp khi thi công tủ điện lớn, nhưng lại ảnh hưởng trực tiếp đến dữ liệu nhập lưới, xuất lưới và khả năng điều tiết phát ngược.[2]
Bảo vệ dây lấy mẫu điện áp
Cảm biến công suất cần có CB phía trước để bảo vệ ngắn mạch. Nếu không dùng CB, dây lấy mẫu điện áp cần lắp cầu chì từng pha. Với lấy mẫu trực tiếp, cầu chì khuyến nghị có định mức lớn hơn hoặc bằng điện áp đo và dòng 1A.[2]
Dùng PT khi điện áp vượt 480Vac
Khi điện áp dây lưới lớn hơn 480Vac, điện áp lấy mẫu cần đi qua PT. Để tránh ngắn mạch phía thứ cấp PT, cần lắp cầu chì bảo vệ, khuyến nghị từ 100V/1A trở lên ở phía thứ cấp.[2]

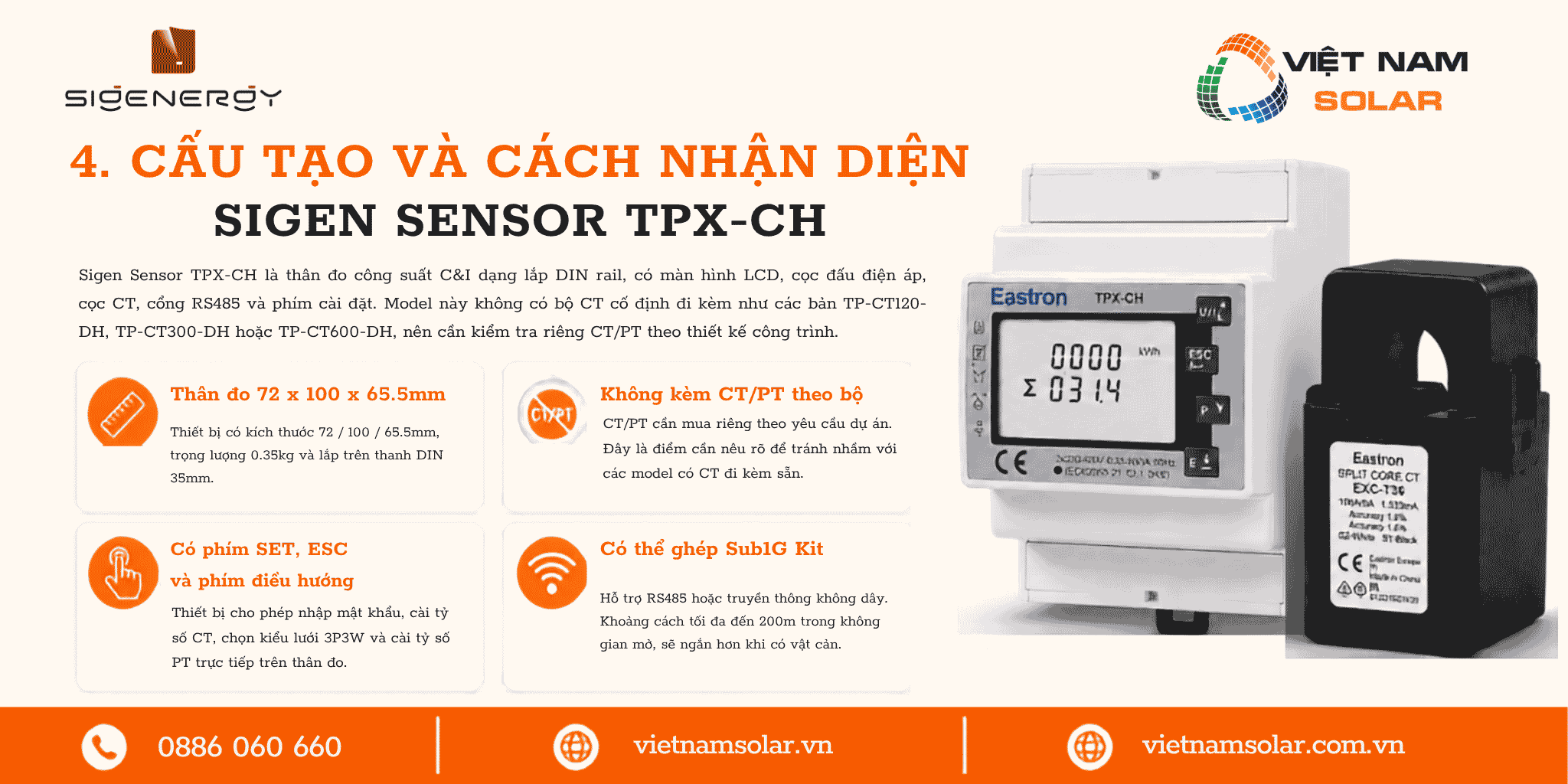

4. Cấu tạo và cách nhận diện Sigen Sensor TPX-CH
Thân đo 72 x 100 x 65.5mm
Thiết bị có kích thước 72 / 100 / 65.5mm, trọng lượng 0.35kg và lắp trên thanh DIN 35mm. Kích thước này phù hợp lắp trong tủ điện C&I cùng CB bảo vệ, cầu chì, cầu đấu, thiết bị truyền thông và dây lấy mẫu.[1]
Không kèm CT/PT theo bộ
Cảm biến công suất C&I không bao gồm CT và PT. CT/PT cần mua riêng theo yêu cầu dự án. Đây là điểm cần nêu rõ khi báo giá để tránh nhầm TPX-CH với các model có CT đi kèm sẵn.[2]
Có phím SET, ESC và phím điều hướng
Thiết bị dùng phím SET, ESC và phím mũi tên để nhập mật khẩu mặc định 701, cài tỷ số CT, chọn kiểu lưới 3P3W và cài tỷ số PT. Vì vậy, bước cài đặt tại thân đo là bắt buộc nếu CT/PT không dùng tỷ số mặc định.[2]
5. Tài liệu kỹ thuật Sigen Sensor TPX-CH
|
📋
|
Tài liệu kỹ thuật Sigen Sensor TPX-CH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (XXX/5A) |
⚙Tài liệu PDF sản phẩm▼ 2 tài liệu
| Datasheet (Tài liệu thông số kỹ thuật) Sigen Sensor TPX-CH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (XXX/5A) | Truy cập | |
| Quick Guide (Tài liệu hướng dẫn nhanh) Sigen Sensor TPX-CH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (XXX/5A) | Truy cập |
⚙Tài liệu web và tra cứu▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi Sigen Sensor TPX-CH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (XXX/5A) | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Sigenergy | Truy cập |
6. Lắp đặt Sigen Sensor TPX-CH đúng kỹ thuật
Lắp 3P4W với điện áp không vượt 480Vac
Với 3P4W, các cổng lấy mẫu điện áp tương ứng L1, L2, L3, N là 2, 5, 8, 10. Các cổng CT+ tương ứng là 1, 4, 7 và CT- là 3, 6, 9. Sau khi đấu dây, cần cài tỷ số CT theo CT thực tế thay vì giữ mặc định 200.[2]
Lắp 3P3W với điện áp không vượt 480Vac
Với 3P3W, cổng lấy mẫu điện áp dùng 2, 10, 8; CT+ dùng 1 và 7; CT- dùng 3 và 9. Cần vào mục nEt, đổi từ mặc định n.34 sang 3P3W trước khi nghiệm thu dữ liệu đo.[2]
Lắp 3P3W qua PT khi điện áp vượt 480Vac
Khi điện áp lấy mẫu lớn hơn 480Vac, cần dùng PT và cài lại tỷ số PT. Điện áp thứ cấp PT khuyến nghị là 3×100V cho 3P3W và dải mở rộng của đầu vào thứ cấp là 3×57.7 đến 3×276V.[2]
Cài đúng mật khẩu và tỷ số đo
Thiết bị dùng mật khẩu mặc định 701 để vào cài đặt. Cần dùng phím SET và phím mũi tên để nhập tỷ số CT/PT, sau đó nhấn ESC để lưu và thoát về màn hình ban đầu. Nếu bỏ qua bước này, số đo công suất có thể lệch nhiều so với thực tế.[2]

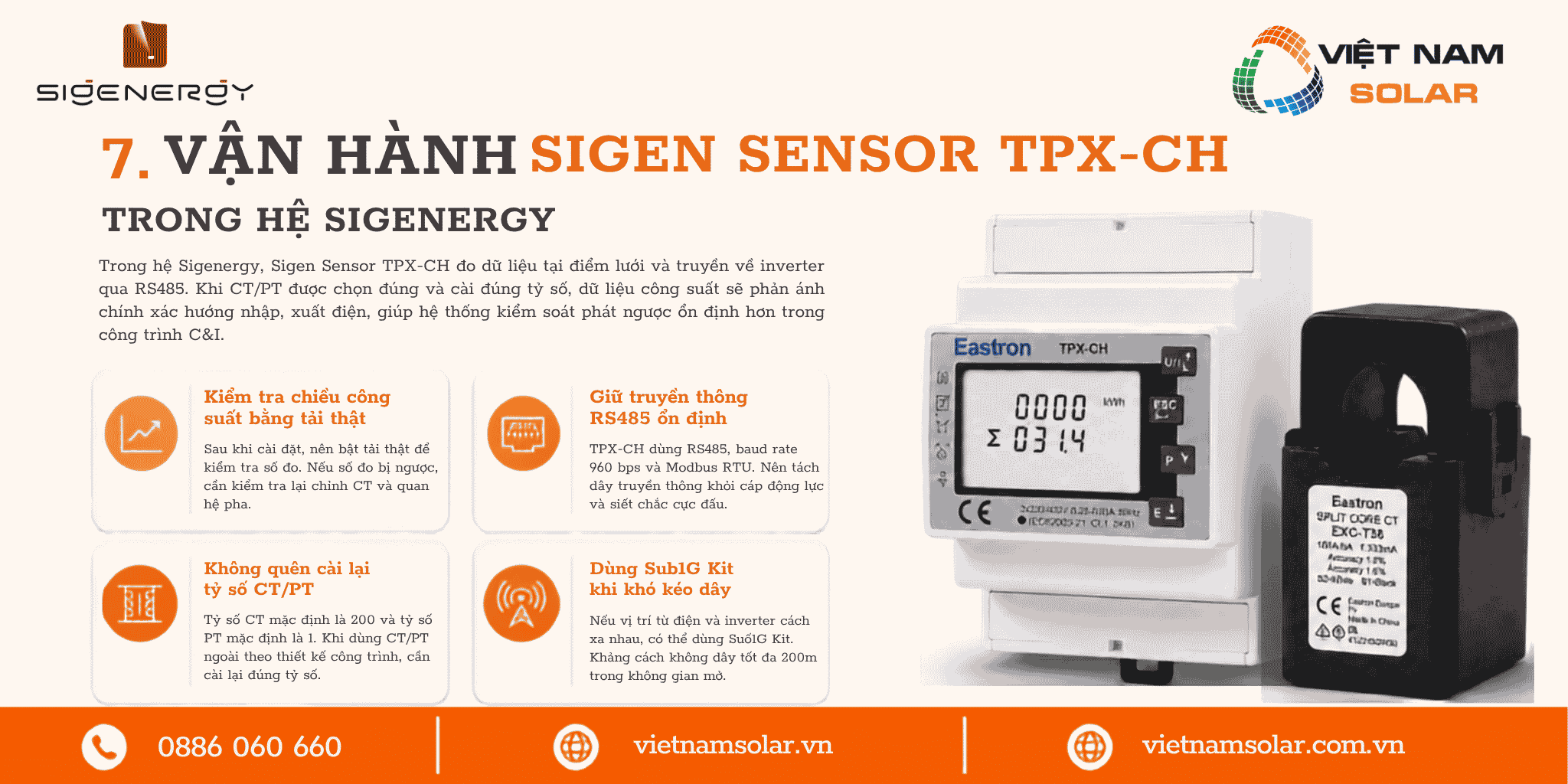

7. Vận hành Sigen Sensor TPX-CH trong hệ Sigenergy
Kiểm tra chiều công suất bằng tải thật
Sau khi cài đặt, nên bật tải thật trong công trình để kiểm tra số đo. Khi tải đang lấy điện từ lưới, thiết bị phải hiển thị đúng chiều công suất nhập lưới. Nếu số đo bị ngược, cần kiểm tra lại chiều CT và quan hệ pha.
Giữ truyền thông RS485 ổn định
TPX-CH dùng RS485, tốc độ truyền 9600 bps và Modbus RTU. Đường dây truyền thông nên tách khỏi cáp động lực, siết chắc cực đấu, tránh nhiễu và giữ cấu hình địa chỉ phù hợp với biến tần hoặc bộ điều khiển đang sử dụng.[1]
Không quên cài lại tỷ số CT/PT
Tỷ số CT mặc định là 200 và tỷ số PT mặc định là 1. Đây chỉ là giá trị ban đầu. Khi dùng CT/PT ngoài theo thiết kế công trình, cần cài lại đúng tỷ số để dữ liệu công suất và điện năng không bị nhân sai.[2]
Dùng Sub1G Kit khi khó kéo dây
Nếu khoảng cách từ tủ điện chính đến biến tần xa hoặc khó đi dây RS485, có thể cân nhắc Sub1G Kit. Khoảng cách truyền không dây tối đa đến 200m trong không gian mở; khi có tường, tủ kim loại hoặc vật cản, cần kiểm tra thực tế tại công trình.[1]
8. Lỗi thường gặp khi dùng Sigen Sensor TPX-CH
Công suất đo lệch rất xa thực tế
Nguyên nhân phổ biến là cài sai tỷ số CT hoặc chưa đổi tỷ số CT mặc định 200. Cần so lại thông số CT thực tế, nhập lại tỷ số trên thiết bị và kiểm tra bằng đồng hồ đo hoặc dữ liệu tải thực tế.
Số đo bị ngược chiều nhập, xuất
Nếu hệ đang dùng điện từ lưới nhưng số đo thể hiện chiều ngược lại, cần kiểm tra hướng mũi tên CT. CT phải hướng từ lưới về tải. Đây là lỗi nhỏ khi lắp nhưng ảnh hưởng lớn đến chức năng chống phát ngược.[2]
Hệ 3P3W đo không ổn định
Với 3P3W, cần đấu đúng bảng cổng lấy mẫu và CT, đồng thời đổi chế độ nEt từ n.34 sang 3P3W. Nếu chỉ đấu dây mà không đổi chế độ, dữ liệu đo có thể sai ngay cả khi thiết bị vẫn sáng màn hình.[2]
Không truyền được dữ liệu về biến tần
Nên kiểm tra RS485, cực A/B, tốc độ truyền 9600 bps, địa chỉ thiết bị, khoảng cách dây, nhiễu từ cáp động lực và cấu hình trên biến tần. Nếu dùng Sub1G Kit, cần kiểm tra thêm nguồn cấp, chế độ AP/STA và vật cản truyền sóng.
9. Bảo hành và lưu ý sử dụng Sigen Sensor TPX-CH
Không dùng CT/PT không rõ thông số
CT/PT không rõ tỷ số, không rõ cấp chính xác hoặc không phù hợp dòng, áp đo có thể làm dữ liệu sai. Với TPX-CH, chất lượng và tỷ số CT/PT ảnh hưởng trực tiếp đến kết quả chống phát ngược.
Không để thiết bị ngoài trời trần
TPX-CH có cấp bảo vệ IP20, phù hợp lắp trong tủ điện khô ráo. Không nên lắp ở nơi có nước, bụi dẫn điện, hơi muối, hơi hóa chất hoặc nơi dễ chạm trực tiếp vào cọc đấu điện.[1]
Giữ hiện trạng khi có lỗi
Nếu hệ thống báo sai công suất hoặc không nhận cảm biến, không nên tháo đổi dây tùy tiện. Hãy chụp rõ CT, PT nếu có, dây RS485, màn hình thiết bị và trạng thái biến tần để kỹ thuật viên kiểm tra nhanh hơn.
10. Việt Nam Solar, nhà phân phối thiết bị Sigenergy Sigen Sensor TPX-CH
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.
11. Đánh giá Sigen Sensor TPX-CH cho hệ điện mặt trời 3 pha
Phù hợp hệ cần thiết kế đo lường riêng
TPX-CH phù hợp nhà xưởng, tòa nhà thương mại, hệ C&I hoặc dự án cần chọn CT/PT theo tủ điện thực tế. Khi thiết kế đúng, thiết bị giúp hệ Sigenergy có dữ liệu đo công suất sát với điểm đấu nối lưới.
Mạnh ở tính linh hoạt
Điểm mạnh của TPX-CH là không bị đóng khung ở 120A, 300A hoặc 600A. Người thiết kế có thể chọn CT sơ cấp theo dòng cần đo, rồi cài lại tỷ số CT trên thiết bị để phù hợp với hệ thống.
Cần kỹ thuật viên có kinh nghiệm
Vì CT/PT không đi kèm, TPX-CH đòi hỏi bước khảo sát và cài đặt kỹ hơn. Nếu chọn sai CT/PT hoặc nhập sai tỷ số, hệ thống vẫn có thể hiển thị số liệu nhưng công suất thực tế sẽ sai, ảnh hưởng đến chống phát ngược.
12. Những hiểu lầm thường gặp về Sigen Sensor TPX-CH
13. Câu hỏi thường gặp về Sigen Sensor TPX-CH
14. Giá Sigen Sensor TPX-CH và nhận báo giá
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và bố trí mái.
- Dung lượng lưu trữ và số mô-đun Sigenergy.
- Danh sách tải dự phòng và kiểu lưới.
- Phương án Gateway, tủ AC/DC, khoảng cách cáp và vị trí lắp biến tần.
- Yêu cầu giám sát, điều tiết công suất và nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, dung lượng lưu trữ, cấu hình dự phòng, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
