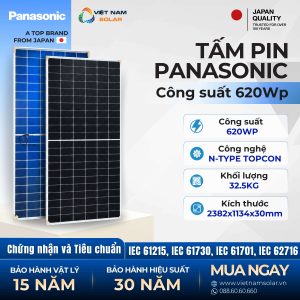

Tấm Pin Năng Lượng Mặt Trời Panasonic 620W – AE13TD620THC16B5 – N-type TOPCon
Tấm pin Panasonic AE13TD620THC16B5 là module N-type TOPCon hai mặt kính, công suất 620Wp, thuộc dòng N-type TOPCon. Tấm ghép 132 half-cell N-type TOPCon khổ 182mm × 210mm, kẹp giữa hai lớp kính bán cường lực 2.0 mm. Mặt sau thu thêm bức xạ phản xạ với hệ số hai mặt 80% ± 5%. Hiệu suất module 23,0%, hợp với hệ lắp mặt đất và dự án thương mại & công nghiệp cần dồn nhiều kWp trên một diện tích cố định.[1]
Tại STC, tấm phát công suất tốt nhất khi điện áp làm việc Vmp khoảng 40,82 V; khi chưa đấu tải, điện áp hở mạch Voc là 49,10 V. Voc nằm dưới 50 V nên một chuỗi DC 1500 V xếp được nhiều tấm AE13TD620THC16B5 nối tiếp, giảm số chuỗi và số đầu vào MPPT cho cùng quy mô trạm. Hệ số nhiệt Pmax −0,29 %/°C: khi tấm nóng thêm 1°C, công suất giảm 0,29%. Nhờ vậy công suất giảm ít hơn khi tấm chạy nóng ngoài thực địa.[1]
Hai mặt đều là kính bán cường lực nên không dùng màng nền hữu cơ, vành tấm dùng khung nhôm anod hóa, hộp nối 3 ngăn đạt IP68. Dung sai công suất 0 ~ +5 Wp, tấm xuất xưởng luôn đạt từ 620 Wp trở lên. Khung và kính kiểm thử tải gió 2400 Pa và tải tuyết 5400 Pa. Bảo hành vật lý 15 năm, bảo hành hiệu suất tuyến tính 30 năm, năm thứ 30 còn ít nhất 87,4% công suất.[1][3]
Tấm pin Panasonic AE13TD620THC16B5 là module N-type TOPCon hai mặt kính 620Wp hiệu suất 23,0%. Ở STC: điện áp làm việc Vmp khoảng 40,82 V, dòng điện làm việc Imp khoảng 15,19 A; khi chưa đấu tải, điện áp hở mạch Voc là 49,10 V, dòng ngắn mạch Isc là 16,07 A. Điện áp hệ thống tối đa 1500 V DC. Bảo hành vật lý 15 năm và bảo hành hiệu suất tuyến tính 30 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của tấm pin Panasonic AE13TD620THC16B5
- 2. Thông số kỹ thuật tấm pin AE13TD620THC16B5
- 3. Chứng nhận và tiêu chuẩn của tấm pin AE13TD620THC16B5
- 4. Các model cùng series Anchor N-type TOPCon (605–625Wp)
- 5. Tài liệu kỹ thuật tấm pin AE13TD620THC16B5
- 6. Hướng dẫn lắp đặt tấm pin AE13TD620THC16B5
- 7. Bảo trì định kỳ tấm pin AE13TD620THC16B5
- 8. Xử lý sự cố và kiểm tra bất thường tấm pin AE13TD620THC16B5
- 9. Chính sách bảo hành tấm pin AE13TD620THC16B5
- 10. Việt Nam Solar, nhà phân phối tấm pin Panasonic AE13TD620THC16B5
- 11. Đánh giá thực tế tấm pin AE13TD620THC16B5
- 12. Hiểu lầm phổ biến về tấm pin AE13TD620THC16B5
- 13. Câu hỏi thường gặp về tấm pin AE13TD620THC16B5
- 14. Giá tấm pin AE13TD620THC16B5 và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của tấm pin Panasonic AE13TD620THC16B5 Nổi bật
Tấm pin Panasonic AE13TD620THC16B5 là module N-type TOPCon hai mặt kính 620Wp. Sáu điểm đáng chú ý: công suất 620 Wp ở STC, hiệu suất module 23,0%, cell N-type TOPCon không suy giảm ánh sáng ban đầu (Zero LID) và kháng PID, kết cấu hai mặt kính hệ số hai mặt 80%, hệ số nhiệt Pmax −0,29 %/°C hợp khí hậu nóng, và bảo hành hiệu suất 30 năm.[1]
620 Wp
Công suất 620 Wp
Một dàn mặt đất 100 kWp cần khoảng 162 tấm AE13TD620THC16B5. Dung sai 0 ~ +5 Wp nghĩa là tấm giao tới luôn đạt từ 620 Wp trở lên, không có bản dưới nhãn. Khổ tấm 2382 × 1134 mm cố định giúp tính trước số dãy và bước trụ pin cho từng ô đất.[1]
N-type TOPCon
N-type TOPCon, Zero LID và kháng PID
Cell N-type TOPCon của AE13TD620THC16B5 không suy giảm do ánh sáng ban đầu (Zero LID) và kháng PID. Hai cơ chế hao điện hay gặp ở dàn lớn được khống chế, nên sản lượng đầu đời và dài hạn ổn định hơn nền cell P-type cũ.[1]
23,0 %
Hiệu suất 23,0%, dồn kWp trên ô đất cố định
Trên một ô đất cố định, hiệu suất 23,0% cho phép đặt nhiều kWp hơn so với cell quanh 20%. Cùng 162 tấm, hệ AE13TD620THC16B5 đạt khoảng 100 kWp; với cell 20% đời cũ cần thêm tấm và thêm diện tích để bằng con số đó.[1]
Dual glass
Hai mặt kính 2.0 mm, thu cả bức xạ phản xạ
Nền sỏi sáng hoặc bê tông dưới dàn mặt đất phản xạ bức xạ lên lưng tấm. Hệ số hai mặt 80% ± 5% biến phần phản xạ đó thành điện. Kính trước 2.0 mm và kính sau 2.0 mm bán cường lực bảo vệ cell cả hai phía trước mưa nắng và hơi đất.[1]
−0,29 %/°C
Hệ số nhiệt −0,29%/°C, công suất giảm ít khi trời nóng
Hệ số nhiệt Pmax −0,29 %/°C nghĩa là tấm nóng thêm 1°C thì công suất giảm 0,29%. Khi mặt module nóng lên lúc nắng gắt, trị số thấp này giúp tấm giữ công suất tốt hơn.[1]
1500 V
1500 V hệ thống, kiểm thử gió 2400 và tuyết 5400 Pa
Điện áp hệ thống tối đa 1500 V DC và Voc 49,10 V là căn cứ tính số tấm tối đa mỗi chuỗi; con số cuối phải tính theo nhiệt độ thấp nhất nơi lắp. Mỗi tấm nặng 32,5 kg nên cần hai người khi nâng. Hộp nối 3 ngăn đạt IP68.[1]
2. Thông số kỹ thuật tấm pin AE13TD620THC16B5 Thông số
Tấm pin Panasonic AE13TD620THC16B5 đạt Pmax 620 Wp ở STC, hiệu suất 23,0%. Điện áp làm việc Vmp khoảng 40,82 V, dòng điện làm việc Imp khoảng 15,19 A; khi chưa đấu tải, điện áp hở mạch Voc là 49,10 V, dòng ngắn mạch Isc là 16,07 A. Dung sai 0 ~ +5 Wp. Kích thước 2382 × 1134 × 30 mm, nặng 32,5 kg, 132 half-cell N-type TOPCon, điện áp hệ thống 1500 V DC, kiểm thử tải gió 2400 Pa và tải tuyết 5400 Pa.[1]
Công suất620 WpSTC
Hiệu suất23,0 %Hiệu suất module
Loại cellN-type TOPCon132 half-cell, dual glass
Bảo hành30 nămHiệu suất
ELECTRICAL DATA (STC*) · Đặc tính điện (STC)
| Nominal Maximum Power / Công suất tối đa Pmax | 620 W[1] |
| Optimum Operating Voltage / Điện áp tối ưu Vmp | 40,82 V[1] |
| Open Circuit Voltage / Điện áp hở mạch Voc | 49,10 V[1] |
| Optimum Operating Current / Dòng tối ưu Imp | 15,19 A[1] |
| Short Circuit Current / Dòng ngắn mạch Isc | 16,07 A[1] |
| Module Efficiency / Hiệu suất module | 23,0 %[1] |
| Power Tolerance / Dung sai công suất | 0 ~ +5 Wp[1] |
| Điều kiện STC / Standard Test Conditions | 1000 W/m², cell 25°C, AM=1.5[1] |
ELECTRICAL DATA (NMOT*) · Đặc tính điện (NMOT)
| Nominal Maximum Power / Công suất tối đa Pmax | 474 W[1] |
| Optimum Operating Voltage / Điện áp tối ưu Vmp | 38,50 V[1] |
| Open Circuit Voltage / Điện áp hở mạch Voc | 46,70 V[1] |
| Optimum Operating Current / Dòng tối ưu Imp | 12,33 A[1] |
| Short Circuit Current / Dòng ngắn mạch Isc | 12,95 A[1] |
| Điều kiện NMOT / Nominal Module Operating Temp. | 800 W/m², môi trường 20°C, AM=1.5, gió 1 m/s[1] |
BIFACIAL GAIN (80±5%) · Hiệu suất hai mặt (mặt sau)
| Backside power gain 5% / Tăng công suất mặt sau 5% | Pmax 651,00 W[1] |
| Backside power gain 15% / Tăng công suất mặt sau 15% | Pmax 713,00 W[1] |
| Backside power gain 25% / Tăng công suất mặt sau 25% | Pmax 775,00 W[1] |
| Bifaciality Factor / Hệ số hai mặt | 80% ± 5%[1] |
TEMPERATURE CHARACTERISTICS · Hệ số nhiệt
| Temperature Coefficient of Pmax (γ) / Hệ số nhiệt Pmax | −0,29 %/°C[1] |
| Temperature Coefficient of Voc (β) / Hệ số nhiệt Voc | −0,25 %/°C[1] |
| Temperature Coefficient of Isc (α) / Hệ số nhiệt Isc | +0,046 %/°C[1] |
| NMOT / Nhiệt độ vận hành danh định của module | 42 ± 2 °C[1] |
MECHANICAL DATA · Thông số cơ khí (Mechanical) & đóng gói (Packaging)
| Cell Type / Loại cell | N-type TOPCon 182mm × 210mm[1] |
| No. of Cells / Số cell | 132 (11×6 || 11×6)[1] |
| Dimensions / Kích thước | 2382 × 1134 × 30 mm[1] |
| Weight / Khối lượng | 32,5 kg[1] |
| Front Glass / Kính trước | 2.0 mm Semi Tempered glass[1] |
| Rear Cover / Lớp phủ mặt sau | 2.0 mm Semi Tempered glass[1] |
| Frame / Khung | Anodized aluminium alloy (khung nhôm anod hóa)[1] |
| Junction Box / Hộp nối | 3 Split, IP68[1] |
| Output Cables / Cáp ra | 4.0 mm², (−)1400mm và (+)1400mm[1] |
| Connectors / Đầu nối | MC4 – Original[1] |
| Packaging / Đóng gói | 40′ HC; 36 tấm/pallet; 20 pallet/container; 720 tấm/container[1] |
| Package size / Kích thước kiện | 2396 × 1120 × 1155 mm; 1220 kg[1] |
MAXIMUM RATINGS · Giới hạn điện & vận hành
| Operating Temperature / Nhiệt độ vận hành | −40°C ~ +85°C[1] |
| Maximum System Voltage / Điện áp hệ thống tối đa | 1500 V DC (IEC)[1] |
| Maximum Series Fuse Rating / Cầu chì chuỗi tối đa | 35 A[1] |
| Wind Load / Tải gió (kiểm thử) | 2400 Pa[1] |
| Snow Load / Tải tuyết (kiểm thử) | 5400 Pa[1] |
Khi nào đọc cột STC, khi nào đọc cột NMOTSTC là điều kiện chuẩn hóa trong phòng đo (1000 W/m², cell 25°C, AM=1.5), dùng để so AE13TD620THC16B5 với tấm khác trên cùng thước đo. NMOT gần điều kiện ngoài trời hơn (800 W/m², môi trường 20°C, gió 1 m/s); ở mức này tấm cho 474 W, điện áp làm việc Vmp khoảng 38,50 V, dòng ngắn mạch Isc 12,95 A. Dùng cột NMOT để ước sản lượng giữa ngày và kiểm dòng cáp DC.[1]
3. Chứng nhận và tiêu chuẩn của tấm pin AE13TD620THC16B5 Chứng nhận
Tấm pin Panasonic AE13TD620THC16B5 do Panasonic Life Solutions India Pvt. Ltd. (ANCHOR by Panasonic) sản xuất. Sản phẩm đạt IEC 61215 về hiệu năng và độ bền, IEC 61730 về an toàn điện, IEC 61701 chống ăn mòn sương muối và IEC 62716 chống khí amoniac. Cell N-type TOPCon kháng PID và không suy giảm ánh sáng ban đầu (Zero LID). Tấm theo tiêu chuẩn EN 50380, hợp lắp mặt đất và dự án thương mại & công nghiệp.[1][4]
IEC 61215
IEC 61215, kiểm hiệu năng và độ bền
IEC 61215 là bộ thử hiệu năng và độ bền của module quang điện qua các chu trình nhiệt ẩm, đóng băng và tải cơ học. AE13TD620THC16B5 chạy đủ bộ thử này. IEC 61215 luôn đi kèm IEC 61730 an toàn điện, tạo cặp tiêu chuẩn lõi cho hồ sơ dự án.[1]
IEC 61730
IEC 61730, an toàn điện của module
IEC 61730 đánh giá an toàn điện và an toàn cháy của module trong điều kiện vận hành. Đạt chuẩn này là điều kiện cần để đấu nối tấm vào hệ DC điện áp cao 1500 V và để nghiệm thu công trình mặt đất quy mô lớn.[1]
IEC 61701
IEC 61701 chống sương muối, IEC 62716 chống amoniac
IEC 61701 xác nhận tấm chịu được sương muối (salt mist), hợp dự án gần biển. IEC 62716 xác nhận tấm chịu khí amoniac (ammonia) nồng độ cao, hợp dàn mặt đất đặt cạnh khu nông nghiệp hay trại chăn nuôi.[4]
Zero LID
N-type TOPCon Zero LID và kháng PID
Zero LID nghĩa là cell N-type TOPCon không giảm công suất do ánh sáng trong giai đoạn đầu vận hành. Kháng PID giúp tấm không mất điện áp khi chạy dài ngày ở chuỗi DC điện áp cao. Hai đặc tính này giữ đường sản lượng phẳng hơn theo thời gian.[1]
EN 50380
EN 50380 và nhà sản xuất ANCHOR by Panasonic
Tấm theo tiêu chuẩn EN 50380 về nhãn và tài liệu thông số của module quang điện. Nhà sản xuất là Panasonic Life Solutions India Pvt. Ltd., thương hiệu ANCHOR by Panasonic, đứng sau hồ sơ kỹ thuật và cam kết bảo hành của sản phẩm.[4]
Ground / C&I
Phù hợp lắp mặt đất và dự án C&I
Bộ chứng nhận chống ăn mòn, kháng PID và khung chịu tải đưa AE13TD620THC16B5 vào nhóm tấm dùng cho hệ lắp mặt đất (ground mount) và dự án thương mại & công nghiệp (C&I). Khi lập hồ sơ, đối chiếu từng chứng nhận với yêu cầu riêng của địa điểm.[4]
Đối chiếu chứng nhận theo địa điểmDàn mặt đất gần biển nên kiểm IEC 61701 sương muối; dàn cạnh khu chăn nuôi hay nông nghiệp nên kiểm IEC 62716 amoniac. IEC 61215 và IEC 61730 là cặp lõi cho mọi hồ sơ. Xác nhận từng chứng nhận với yêu cầu riêng của công trình trước khi chốt phương án.[4]
4. Các model cùng series Anchor N-type TOPCon (605–625Wp) Model
Dòng Anchor N-type TOPCon trải công suất từ 605 Wp tới 625 Wp, chung một nền tấm hai mặt kính 132 half-cell. AE13TD620THC16B5 đứng thứ tư từ dưới lên trong dải, ngay dưới bản 625 Wp. Bảng dưới xếp công suất Pmax, điện áp làm việc Vmp, điện áp hở mạch Voc, dòng làm việc Imp, dòng ngắn mạch Isc và hiệu suất của từng bản cạnh nhau để chọn đúng theo cấu hình chuỗi.[1]
605 W
610 W
615 W
620 W
Model đang xem
AE13TD620THC16B5
Bản 620 Wp, điện áp làm việc Vmp khoảng 40,82 V, điện áp hở mạch Voc 49,10 V, dòng làm việc Imp 15,19 A, dòng ngắn mạch Isc 16,07 A, hiệu suất 23,0%, hai mặt kính, cell N-type TOPCon.[1]
625 W
625 Wp
AE13TD625THC16B5
Bản 625 Wp, điện áp làm việc Vmp khoảng 40,98 V, điện áp hở mạch Voc 49,30 V, dòng làm việc Imp 15,25 A, dòng ngắn mạch Isc 16,13 A, hiệu suất 23,1%, hai mặt kính, cell N-type TOPCon.[1]
5. Tài liệu kỹ thuật tấm pin AE13TD620THC16B5 Tài liệu
Bộ tài liệu của tấm pin Panasonic AE13TD620THC16B5 gồm năm mục tải về: datasheet thông số điện và cơ khí, hồ sơ bảo hành, sổ tay hướng dẫn lắp đặt, báo cáo chứng nhận và giấy chứng nhận nhà phân phối Panasonic Solar. Datasheet và báo cáo chứng nhận dùng khi thiết kế và nghiệm thu; sổ tay lắp đặt dùng tại công trường; hồ sơ bảo hành lưu từ ngày nghiệm thu.[1][2]
6. Hướng dẫn lắp đặt tấm pin AE13TD620THC16B5 Lắp đặt
Lắp tấm pin Panasonic AE13TD620THC16B5 cho hệ mặt đất cần khóa chặt hai con số: tải kết cấu và điện áp chuỗi. Tấm nặng 32,5 kg, dài 2382 mm, đặt kẹp đúng vùng cho phép trên khung nhôm anod hóa. Chuỗi DC phải giữ tổng Voc dưới 1500 V tính ở nhiệt độ thấp nhất của ô đất. Dàn mặt đất có thêm việc dựng trụ và canh độ cao chân tấm so với nền.[2]
1
Nghiệm thu tấm lúc nhận hàng
Soi cả hai mặt kính tìm vết nứt ẩn, xem khung nhôm có móp, kiểm hộp nối 3 ngăn và hai đầu cáp 1400 mm. Tấm 32,5 kg: mỗi lần khiêng cần hai người, mỗi người một đầu. Không nhấc tấm bằng cáp hay hộp nối.[2]
2
Dựng trụ và bệ đỡ chịu đủ tải
Hệ trụ pin và xà đỡ phải chịu tải gió 2400 Pa và tải tuyết 5400 Pa đã kiểm thử của tấm. Móng trụ canh theo nền đất từng ô. Kẹp đặt trong vùng quy định trên khung nhôm anod hóa; kẹp lệch vùng làm mất hiệu lực chứng nhận cơ học và dễ nứt kính.[2]
3
Canh độ cao chân tấm so với nền
Để khai thác mặt sau, chừa khoảng cách giữa mép dưới tấm và nền. Nền sỏi sáng hoặc bê tông phản xạ tốt sẽ tăng phần điện thu từ lưng. Đi dây gọn dưới khung, không để máng cáp che lưng tấm, giữ đúng hệ số hai mặt 80% ± 5%.[1]
4
Chốt số tấm tối đa mỗi chuỗi DC
Lấy nhiệt độ thấp nhất của ô đất (T_min). Tính Voc tại đó: Voc = 49,10 × [1 + (−0,25/100) × (T_min − 25)]. Lấy 1500 V chia cho Voc vừa tính, làm tròn xuống, ra số tấm tối đa mỗi chuỗi. Đây là giới hạn cứng, không được vượt.[2]
5
Ghép đầu nối MC4 đúng chủng
Tấm dùng đầu nối MC4 nguyên bản với cáp 4.0 mm², đầu âm và đầu dương đều dài 1400 mm. Chỉ ghép MC4 cùng loại, cùng nhà sản xuất. Trộn đầu nối khác hãng làm tiếp xúc kém và sinh nhiệt tại khớp, lâu dài gây hỏng mối nối ngoài trời.[2]
6
Tiếp địa khung toàn dàn
Mọi khung nhôm anod hóa phải nối đất theo yêu cầu kỹ thuật. Mỗi điểm tiếp địa giữ sạch, siết đủ lực, dùng phụ kiện chống ăn mòn hợp môi trường ngoài trời. Tiếp địa tốt làm giảm điện rò trên khung, bảo vệ người vận hành và thiết bị quanh dàn.[2]
Không giẫm lên mặt kínhKính kiểm định chịu lực phân bố đều, không chịu lực dồn điểm từ gót chân hay vật nặng. Một lần giẫm có thể tạo vết nứt vi mô bên trong, mắt thường không thấy nhưng làm giảm sản lượng vĩnh viễn.[2]
Không chạm đầu nối khi mặt tấm ướtCó ánh sáng là tấm đã sinh dòng DC. Thao tác đầu nối lúc mặt tấm còn ướt hoặc trời mưa dễ gây điện giật. Che kín mặt tấm hoặc chờ kính khô hẳn rồi mới làm việc với đầu nối MC4.[2]
Không khoan hay cắt khungChỉ dùng lỗ và rãnh có sẵn trên khung nhôm anod hóa. Khoan thêm hay cắt mài khung phá cấu trúc chịu lực đã kiểm định và làm mất bảo hành. Dùng đúng phụ kiện lắp theo hướng dẫn kỹ thuật.[2]
Khi mở kiện và di chuyển trong công trườngRút tấm khỏi kiện đúng chiều, giữ tấm dựng đứng hoặc đặt nằm trên đệm mềm. Góc và cạnh tấm là chỗ dễ sứt nhất khi khiêng. Một container chở 720 tấm theo 20 pallet, mỗi pallet 36 tấm; hạ pallet bằng xe nâng trước, không kéo lê tấm rời trên nền.[2]
7. Bảo trì định kỳ tấm pin AE13TD620THC16B5 Bảo trì
Bảo trì tấm pin Panasonic AE13TD620THC16B5 trên dàn mặt đất xoay quanh ba việc: rửa mặt kính khi bụi đất bám dày, soi kết cấu trụ và kẹp sau gió mạnh, và đối chiếu sản lượng từng chuỗi DC. Cell N-type TOPCon kháng PID và Zero LID giữ suy giảm ẩn ở mức thấp. Bảo trì đúng nhịp giữ sản lượng bám đường cam kết 30 năm.[2]
☀
Rửa mặt kính khi bụi đất bám dày
Dàn mặt đất hứng bụi đất và phấn hoa nhiều hơn mái nhà. Rửa bằng nước sạch với cây gạt mềm hoặc chổi lông khi thấy lớp bụi dày. Tránh vật cứng sắc, axit và máy xịt áp lực cao làm trầy kính. Làm lúc sáng sớm hay chiều mát khi kính đã nguội.[2]
⌗
Soi trụ và kẹp sau gió mạnh
Sau mỗi đợt gió lớn, kiểm lại trụ pin, xà đỡ, kẹp và bu lông móng. Kẹp rơ hay lệch vùng làm giảm khả năng chịu tải gió 2400 Pa và tải tuyết 5400 Pa. Siết lại các mối nối, ghi kết quả vào nhật ký vận hành của dàn.[2]
⌁
Theo dõi cáp và đầu nối MC4
Định kỳ soi đầu nối MC4 và toàn bộ đường cáp. Dấu hiệu cần chú ý: vỏ đổi màu, khớp nối rơ, điểm nóng cục bộ. Cáp không chạm mép kim loại sắc của xà đỡ. Một khớp nối tiếp xúc kém tỏa nhiệt liên tục và kéo sản lượng cả chuỗi DC xuống.[2]
- Rửa kính khi bụi đất bám dày, chỉ cần nước sạch với khăn hoặc chổi mềm.[2]
- Giữ khoảng hở dưới chân tấm thông thoáng để khai thác đúng hệ số hai mặt 80% ± 5%.[2]
- Sau gió lớn, soi trụ pin, kẹp và bu lông móng của dàn mặt đất.[2]
- Soi cáp và đầu nối MC4 định kỳ, phát hiện điểm nóng hay khớp nối rơ.[2]
- Đối chiếu sản lượng giữa các chuỗi hằng tháng; chuỗi lệch bất thường cần soi tấm và đầu nối.[2]
- Không tự mở hộp nối hay can thiệp bên trong tấm; gọi kỹ thuật khi thấy dấu hiệu lạ.[2]
Lưu ý khi rửa kính giữa trời nắngKhông dội nước lạnh lên kính đang nóng giữa trưa vì chênh nhiệt đột ngột gây sốc nhiệt cho kính. Trong lúc vệ sinh, không đứng hay đặt thiết bị nặng lên mặt tấm. Với dàn mặt đất, phát quang cỏ và dọn vật cản dưới chân tấm để không mất phần điện mặt sau.[2]
8. Xử lý sự cố và kiểm tra bất thường tấm pin AE13TD620THC16B5 Sự cố
Tấm pin Panasonic AE13TD620THC16B5 trên dàn mặt đất hay gặp sáu biểu hiện: một chuỗi DC sụt sản lượng, kính nứt, điểm nóng trên bề mặt, đầu nối phát nhiệt, suy giảm nhanh hơn cam kết và lưng tấm bị che. Khi thấy dấu hiệu lạ, ghi mã chuỗi, đo Voc và chụp ảnh trước khi can thiệp. Chờ kỹ thuật đánh giá rồi mới quyết định tháo hay thay tấm.[2]
Sản lượng giảm
Một chuỗi DC đi xuống
Chuỗi sụt sản lượng thì đo Voc và so với lý thuyết (49,10 V nhân số tấm trong chuỗi). Nguyên nhân hay gặp trên dàn mặt đất: cỏ cao hoặc vật mới che chân tấm, bụi đất bám dày, đầu nối MC4 tiếp xúc kém, hoặc một tấm hỏng điểm cell bên trong.[2]
Nứt kính
Vết nứt kính mặt trước hoặc mặt sau
Kính của AE13TD620THC16B5 có thể nứt do va vật cứng, mưa đá hoặc lực dồn điểm khi khiêng. Đánh dấu tấm nứt, ghi ngày phát hiện, lập biên bản. Không để tấm nứt kính chạy tiếp vì nguy cơ rò điện và giảm an toàn cho người làm quanh dàn.[2]
Điểm nóng
Vùng nhiệt cục bộ trên bề mặt
Điểm nóng (hotspot) hình thành khi một nhóm cell bị che kéo dài hoặc dính bẩn cục bộ. Hộp nối 3 ngăn IP68 có diode bypass giúp cô lập dải cell gặp sự cố. Nghi có hotspot thì quét camera nhiệt giữa trưa nắng rồi tìm và bỏ nguồn che.[2]
Đầu nối nóng
Đầu nối hoặc cáp phát nhiệt
Đầu nối nóng bất thường, đổi màu hoặc vỏ cáp biến dạng là dấu hiệu tiếp xúc điện kém. Ngắt tải trước khi kiểm. Rà đầu nối MC4, thay khi thấy bất thường. Nguyên nhân hay gặp là ghép lẫn đầu nối khác hãng hoặc bấm chưa đủ lực khi lắp.[2]
Suy giảm
Suy giảm nhanh hơn đường cam kết
Cell N-type TOPCon kháng PID và Zero LID nên suy giảm chậm. Cam kết là dưới 1% năm đầu và dưới 0,4% mỗi năm sau. Nếu sản lượng thực giảm nhanh hơn đường này, soi toàn hệ gồm cáp, inverter và từng chuỗi DC để tìm nguyên nhân.[3]
Lưng bị che
Lưng tấm bị che hoặc bẩn
AE13TD620THC16B5 thu điện cả lưng. Nếu khoảng dưới chân tấm bị cỏ che, bụi đất đóng hoặc nền phản xạ kém dần, phần điện mặt sau giảm. Dọn cỏ và bụi dưới dàn định kỳ. Đây là điểm bảo trì riêng của tấm hai mặt kính so với tấm một mặt.[2]
Thông tin cần khi báo sự cốKhi báo lỗi tấm AE13TD620THC16B5, cung cấp: số serial trên tem tấm, ngày lắp đặt, ảnh chụp tấm và đầu nối lúc sự cố, mã chuỗi DC và điện áp đo thực tế. Đủ các thông tin này giúp kỹ thuật xác định nguyên nhân nhanh và xác nhận có thuộc diện bảo hành hay không.[2]
9. Chính sách bảo hành tấm pin AE13TD620THC16B5 Bảo hành
Tấm pin Panasonic AE13TD620THC16B5 có bảo hành kép. Mốc đầu là 15 năm cho sản phẩm, tức lỗi vật liệu và sản xuất. Mốc thứ hai là 30 năm hiệu suất tuyến tính, với trần suy giảm 1% năm đầu và 0,4% mỗi năm sau. Năm thứ 30, tấm còn ít nhất 87,4% công suất so với ban đầu.[3]
15 năm
Bảo hành vật lý 15 năm
Trong 15 năm đầu, ANCHOR by Panasonic xử lý lỗi do vật liệu hoặc sản xuất của tấm AE13TD620THC16B5. Điều kiện áp dụng là tấm được lắp và vận hành theo đúng hướng dẫn kỹ thuật. Giữ số serial và hóa đơn gốc để kích hoạt khi cần.[3]
30 năm
Hiệu suất tuyến tính 30 năm
Cam kết tuyến tính 30 năm là đường suy giảm tối đa: dưới 1% năm đầu và dưới 0,4% mỗi năm sau. Năm thứ 30, tấm 620 Wp còn ít nhất 87,4% công suất ban đầu. Nhà đầu tư dùng đường này để ước dòng tiền từ sản lượng trong cả vòng đời dự án.[3]
Hồ sơ
Lưu hồ sơ để kích hoạt bảo hành
Để yêu cầu bảo hành AE13TD620THC16B5, cần: mã model, số serial trên tem, hóa đơn mua hàng và hồ sơ lắp đặt. Tem nhãn phải còn nguyên và đọc được. Ngoài phạm vi gồm: sửa khung, lắp sai quy định, hư hỏng do tác động ngoài vượt ngưỡng thiết kế.[3]
Điều kiện vận hành để bảo hành còn giá trịBảo hành có hiệu lực khi tấm chạy trong dải quy định: điện áp hệ thống không vượt 1500 V DC, nhiệt độ từ −40°C đến +85°C, tải cơ học không vượt mức kiểm thử 5400 Pa tuyết và 2400 Pa gió. Khi cần xử lý, chuẩn bị serial, ảnh thực tế, vị trí chuỗi và mô tả chi tiết triệu chứng.[3]
10. Việt Nam Solar, nhà phân phối tấm pin Panasonic AE13TD620THC16B5 VNS
Khi tư vấn hệ điện mặt trời dùng tấm Panasonic AE13TD620THC16B5, Việt Nam Solar căn cứ vào công suất hệ, hướng và độ dốc mặt lắp, kiểu khung đỡ, điện áp chuỗi, vật tư AC/DC và mức khai thác mặt sau. Đây là những yếu tố định hình phương án tấm pin cho chủ đầu tư.
Bên cạnh việc phân phối thiết bị chính hãng, Việt Nam Solar còn nhận tư vấn cấu hình, hỗ trợ kỹ thuật khi lắp đặt, kiểm tra bảo hành và theo sát chủ đầu tư trong suốt vòng đời vận hành của hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế tấm pin AE13TD620THC16B5 Đánh giá
Tấm pin Panasonic AE13TD620THC16B5 ghép 132 half-cell N-type TOPCon vào khung hai mặt kính, đạt 620 Wp và hiệu suất 23,0%. Bốn chỉ số dưới đây soi mật độ công suất trên mỗi mét vuông, phần điện thu từ lưng tấm, khả năng giữ sản lượng khi trời nóng và đường suy giảm theo vòng đời 30 năm.[1]
Công suất/m²
620 Wp trên khoảng 2,70 m² diện tích tấm
Khổ 2382 × 1134 mm cho diện tích tấm khoảng 2,70 m². Ở hiệu suất 23,0%, mỗi mét vuông kính mặt trước ứng với khoảng 230 W. Mật độ này giúp một ô đất cố định nhận nhiều kWp hơn, giảm số dãy và số trụ pin cho cùng quy mô.[1]
Mặt sau
Điện thu từ lưng tăng theo mức phản xạ của nền
Hệ số hai mặt 80% ± 5% là ngưỡng trên theo thiết kế. Ở mức tăng mặt sau 15%, tổng công suất đạt 713,00 W; ở mức 25%, đạt 775,00 W. Mức thực tế đổi theo độ phản xạ của nền, độ cao chân tấm và góc nghiêng từng dàn.[1]
Nhiệt độ
Hệ số nhiệt thấp giữ sản lượng khi tấm nóng
Pmax mất −0,29 %/°C khi mặt tấm nóng thêm. Trị số thấp này giúp giữ sản lượng tốt hơn cell P-type cũ lúc trời nắng gắt. NMOT 42 ± 2°C là nhiệt độ vận hành danh định ở điều kiện NMOT (800 W/m², môi trường 20°C, gió 1 m/s).[1]
Vòng đời 30 năm
Công suất suy giảm tuyến tính theo cam kết 30 năm
Một dàn 100 kWp lắp AE13TD620THC16B5 với mức hao dưới 1% năm đầu và dưới 0,4%/năm sau sẽ còn ít nhất 87,4% công suất ở năm thứ 30. Cell N-type TOPCon kháng PID và Zero LID là lý do đường suy giảm thực bám sát đường bảo hành.[3]
Bộ thông số quyết định khi đánh giá AE13TD620THC16B5Ghi nhớ: Pmax STC 620 Wp và NMOT 474 W, hiệu suất 23,0%, hệ số hai mặt 80% ± 5%, hệ số nhiệt Pmax −0,29 %/°C, khối lượng 32,5 kg, bảo hành hiệu suất 30 năm (hao dưới 1% năm đầu, dưới 0,4%/năm sau). Trước khi đặt hàng, đối chiếu bộ số này với tải kết cấu trụ, sơ đồ chuỗi DC và dải MPPT của inverter.[1]
12. Hiểu lầm phổ biến về tấm pin AE13TD620THC16B5 Hiểu lầm
Tấm pin Panasonic AE13TD620THC16B5 là module N-type TOPCon hai mặt kính 620Wp. Sáu lầm tưởng dưới đây đặt sát cạnh con số kỹ thuật đúng, giúp kỹ sư và chủ đầu tư tránh thiết kế sai cấu hình cho dàn mặt đất.
Hiểu saiLắp hai mặt kính là tự nhận thêm 80% điện từ lưng tấm.
Cách hiểu đúng80% là ngưỡng hai mặt tối đa của lưng so với mặt trước, không phải mức chắc chắn. Điện thu từ lưng đổi theo độ phản xạ của nền (sỏi, bê tông, cỏ), độ cao chân tấm và góc nghiêng. Đặt sát nền với khe hở quá nhỏ thì phần điện mặt sau gần như bằng không.[1]
Hiểu saiNgoài trời, tấm 620Wp luôn cho đúng 620W.
Cách hiểu đúng620 Wp là giá trị đo trong phòng theo STC (1000 W/m², cell 25°C). Ở điều kiện gần NMOT, tấm AE13TD620THC16B5 cho 474 W. Muốn ước sản lượng cho một địa điểm, dùng bức xạ thực tế của vùng kết hợp hệ số nhiệt và thông số NMOT của tấm.[1]
Hiểu saiCứ nối càng nhiều tấm trên một chuỗi DC thì công suất càng lớn.
Cách hiểu đúng1500 V DC là giới hạn điện áp cứng của hệ. Mỗi tấm có Voc 49,10 V và tăng khi trời lạnh. Tính số tấm tối đa phải dùng nhiệt độ thấp nhất của ô đất để tổng Voc chuỗi không vượt ngưỡng an toàn.[1]
Hiểu saiTấm 620W nhẹ và nhỏ như tấm thường, nền nào cũng dựng được.
Cách hiểu đúngTấm nặng 32,5 kg, dài 2382 mm, đòi hệ trụ chịu tải gió 2400 Pa và tải tuyết 5400 Pa. Kẹp đặt đúng vùng cho phép trên khung nhôm anod hóa. Nền đất yếu cần làm móng trụ kỹ trước khi dựng dàn.[1]
Hiểu saiCell N-type TOPCon kháng suy giảm nên tấm không cần bảo trì.
Cách hiểu đúngZero LID và kháng PID chỉ chặn suy giảm điện bên trong cell. Bụi đất bám kính, trụ kẹp rơ lỏng và đầu nối tiếp xúc kém vẫn kéo sản lượng xuống và phải kiểm định kỳ. Cell bên trong tốt không thay được việc dọn bụi và soi khớp nối.[2]
Hiểu saiCam kết 30 năm bao gồm cả phần cứng lẫn hiệu suất.
Cách hiểu đúngMốc 30 năm chỉ áp cho hiệu suất tuyến tính. Phần cứng vật liệu và sản xuất có mốc riêng là 15 năm. Hai cam kết tách biệt, xử lý hai nhóm vấn đề khác nhau và không thay thế cho nhau.[3]
13. Câu hỏi thường gặp về tấm pin AE13TD620THC16B5 FAQ
Mười câu hỏi dưới đây gom từ thực tế lắp tấm pin Panasonic AE13TD620THC16B5 cho hệ mặt đất và dự án thương mại & công nghiệp tại Việt Nam. Nội dung xoay quanh cách tấm chạy trên dàn trụ trong điều kiện vận hành thực. Đọc nhanh để chuẩn bị câu hỏi trước khi gặp kỹ thuật viên.
Bộ trị số điện ở STC là gì?
Ở STC (1000 W/m², cell 25°C, AM=1.5), tấm cho Pmax 620 Wp, dung sai 0 ~ +5 Wp, hiệu suất 23,0%. Tấm đạt công suất tốt nhất khi điện áp làm việc Vmp khoảng 40,82 V và dòng điện làm việc Imp khoảng 15,19 A. Khi hở mạch, đo được Voc 49,10 V và Isc 16,07 A. Các trị số này dùng để tính chuỗi DC và chọn cáp trước khi thi công.[1]
Cell bên trong tấm là loại nào?
Tấm dùng 132 half-cell N-type TOPCon từ wafer 182mm × 210mm, xếp kiểu 11×6 || 11×6. So với P-type, cell này kháng PID và không suy giảm ánh sáng ban đầu (Zero LID), hai cơ chế hao điện hay gặp khi tấm chạy dài ngày. Hệ số nhiệt Pmax −0,29 %/°C hợp khí hậu nóng, giữ sản lượng ổn khi nhiệt độ cao.[1]
Lưng tấm có sinh điện không?
Có. AE13TD620THC16B5 là tấm hai mặt kính, lưng sinh điện song song mặt trước. Hệ số hai mặt 80% ± 5% nghĩa là nếu mặt trước nhận đủ, lưng cộng thêm phần tùy mức phản xạ của nền. Ở mức tăng mặt sau 15%, tổng công suất đạt 713,00 W; ở mức 25%, đạt 775,00 W. Nền sỏi sáng hoặc bê tông cho mức tăng cao hơn.[1]
Kích thước và khối lượng tấm là bao nhiêu?
Mỗi tấm AE13TD620THC16B5 rộng 1134 mm, dài 2382 mm, dày 30 mm. Khối lượng 32,5 kg gồm kính trước 2.0 mm, kính sau 2.0 mm bán cường lực và khung nhôm anod hóa. Đóng gói 36 tấm mỗi pallet, 20 pallet mỗi container, 720 tấm mỗi container 40′ HC. Kích thước kiện 2396 × 1120 × 1155 mm, nặng 1220 kg.[1]
Điện áp và ngưỡng tải của tấm là bao nhiêu?
Điện áp hệ thống tối đa 1500 V DC theo IEC. Về tải cơ học, tấm kiểm thử tải tuyết 5400 Pa và tải gió 2400 Pa. Hộp nối 3 ngăn đạt IP68 kín nước và bụi. Cầu chì chuỗi tối đa 35 A. Nhiệt độ vận hành từ −40°C đến +85°C.[1]
Tính số tấm tối đa cho một chuỗi DC như thế nào?
Voc của AE13TD620THC16B5 là 49,10 V ở 25°C. Khi trời lạnh (T_min), Voc tăng theo hệ số −0,25 %/°C. Công thức: Voc_lạnh = 49,10 × [1 + (−0,25/100) × (T_min − 25)]. Số tấm tối đa = làm tròn xuống (1500 ÷ Voc_lạnh). Con số cuối phải tính theo nhiệt độ thấp nhất của ô đất; luôn làm tròn xuống số nguyên.[1]
Hộp nối, cáp và đầu nối dùng loại gì?
Hộp nối 3 ngăn cấp IP68, có diode bypass bảo vệ từng dải cell khi bị che. Cáp ra 4.0 mm², đầu âm và đầu dương đều dài 1400 mm. Đầu nối MC4 nguyên bản. Khi lắp thực địa nên dùng đầu nối cùng hãng để tránh nhiễu tiếp xúc dưới nắng gió lâu dài.[1]
Công suất ở điều kiện NMOT là bao nhiêu?
Điều kiện NMOT (800 W/m², môi trường 20°C, gió 1 m/s) gần điều kiện ngoài trời hơn STC. AE13TD620THC16B5 cho 474 W ở NMOT với điện áp làm việc Vmp khoảng 38,50 V, dòng làm việc Imp 12,33 A, điện áp hở mạch Voc 46,70 V, dòng ngắn mạch Isc 12,95 A. Khi tính sản lượng, nhiều kỹ thuật viên dùng cột NMOT để ước lượng ban đầu trước khi chạy mô phỏng chi tiết.[1]
Thời hạn bảo hành của tấm là bao lâu?
Bảo hành sản phẩm là 15 năm. Bảo hành hiệu suất tuyến tính kéo dài 30 năm, với mức hao dưới 1% năm đầu và dưới 0,4% mỗi năm sau. Năm thứ 30, tấm còn ít nhất 87,4% công suất ban đầu. Để kích hoạt bảo hành, chủ đầu tư giữ ảnh serial, hóa đơn và biên bản nghiệm thu từ ngày lắp đặt.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
14. Giá tấm pin AE13TD620THC16B5 và nhận báo giá Báo giá
Giá tấm pin Panasonic AE13TD620THC16B5 phụ thuộc vào số tấm cần mua, loại dịch vụ, địa điểm thi công và thời điểm đặt hàng. Việt Nam Solar khảo sát thực địa và kiểm tra mặt bằng trước khi đưa ra báo giá, để tránh tình trạng thiếu hoặc thừa công suất so với nhu cầu thực tế.
Trước khi xin báo giá AE13TD620THC16B5, chủ đầu tư nên tách rõ hai trường hợp. Trường hợp đầu là mua tấm rời để mở rộng hay thay thế trong hệ đang chạy. Trường hợp sau là lắp trọn gói cả hệ gồm tấm pin, inverter, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp và nghiệm thu. Cấu trúc chi phí của hai trường hợp khác nhau, nên khảo sát hiện trạng là bước phải làm trước khi chốt giá.
TẤM RỜI
Giá tấm pin AE13TD620THC16B5
Dành cho chủ đầu tư muốn mua riêng tấm pin để mở rộng, dự phòng hoặc giao cho đội kỹ thuật đang lắp. Để báo giá cần chốt đúng mã AE13TD620THC16B5, số lượng, tình trạng hàng, chính sách bảo hành, chứng từ và phí vận chuyển.
TRỌN GÓI
Giá hệ điện mặt trời trọn gói
Dành cho chủ đầu tư muốn làm trọn vẹn một hệ điện mặt trời. Mức giá tùy số lượng tấm, loại inverter, kết cấu trụ, độ dài dây, tủ điện AC/DC, thiết bị bảo vệ, cách khai thác mặt sau và điều kiện thi công tại chỗ.
Gửi đủ thông tin sẽ báo giá nhanh hơnChủ đầu tư nên cung cấp hóa đơn điện, ảnh mặt bằng, ảnh tủ điện, địa chỉ công trình, chọn mua tấm rời hay lắp trọn gói, số lượng tấm cần và mốc thời gian dự kiến thi công. Bộ thông tin này rút ngắn quá trình chốt phương án.
Tài liệu tham khảo
Tấm pin Panasonic AE13TD620THC16B5 là module N-type TOPCon hai mặt kính của ANCHOR by Panasonic, cho 620 Wp và hiệu suất 23,0% ở STC. Hệ số nhiệt Pmax là −0,29 %/°C, cell kháng PID và không suy giảm ánh sáng ban đầu (Zero LID). Hệ số hai mặt là 80% ± 5%.[1] Tấm đạt IEC 61215, IEC 61730, IEC 61701 và IEC 62716, kèm 15 năm bảo hành sản phẩm và 30 năm bảo hành hiệu suất tuyến tính.[3] Việt Nam Solar phân phối chính hãng AE13TD620THC16B5 và tư vấn cấu hình hệ cho từng công trình.[5]
1ANCHOR by Panasonic. (2026). Datasheet tấm pin Anchor N-type TOPCon 620WP AE13TD620THC16B5.
2ANCHOR by Panasonic. (2026). Manual hướng dẫn lắp đặt và bảo trì tấm pin Anchor N-type TOPCon (Installation & Maintenance).
3ANCHOR by Panasonic. (2026). Chính sách bảo hành tấm pin Anchor N-type TOPCon 620Wp (Warranty).
4ANCHOR by Panasonic. (2026). Báo cáo chứng nhận tấm pin Anchor N-type TOPCon 620WP (Certification Report).
5ANCHOR by Panasonic. (2026). Giấy chứng nhận nhà phân phối Panasonic Solar.
6Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, hệ thống trụ sở, kho và chi nhánh.
